Как поменять лампочку головного света на renault logan

Renault Logan GreyPower › Logbook › Замена лампы левой фары

Я уже писал про первоначальный порядок моих действий после перегорания лампочки. Про светодиодную лампу всё понятно. Купил я простую лампу предварительно сняв штатную, которая перегорела и вместе с ней в магазин! Купил за 110 рублей, и всё работает! Успокоился пока что! Позже появятся возможности поэкспериментировать, там уже поинтереснее замуты будут!

Вообщем, тут весь процесс замены лампы в левой фаре в фотографиях! Я много читал на “Drive2” о том, что проблемно залезть к ней! Приходится снимать аккумулятор, ну а куда нам Логановоды теперь деться?! В конце концов это не так уж и долго, и уж точно ни капли не сложно!

Вот смотрите, что там и как! Комментируйте…хоть чуть-чуть.буду очень рад!

Способ №1, являющийся «официальным»

Успешная замена лампы ближнего света, отвечающей за ближний свет, требует вооружиться таковым комплектом инструментов:

• торцевыми головками («10-й» и «13-й» типоразмеры);
• простыми ключами на «8» и «10»;
• обычным удлинителем.

Производим нехитрые действия по демонтажу блок-фары.

1. Для этой цели отключаем «минус» от АКБ.
2. Выполняем процедуру снятия бампера Рено Логан и защитного чехла, служащего для прикрытия механизма корректора фар.
3. Отсоединяем трос корректора, после чего отвинчиваем болты фиксации непосредственно блок-фары.

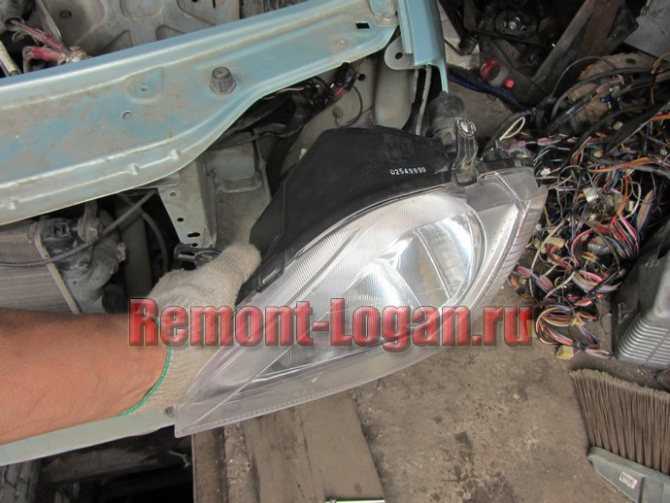

4. Поддерживая световой прибор, аккуратно отводим его в сторону.
5. Отогнув фиксатор и сняв крышку, отсоединяем электрические колодки от соответствующих розеток на тыльной стороне корпуса блок-фары.
6. Вынимаем устройство и укладываем на подходящую поверхность, приняв меры по защите от механического повреждения лицевой пластиковой колбы.
7. Демонтируем крышку, после чего отжимаем и отводим фиксатор.
8. Исключив возможность прикосновения к колбе, вынимаем лампу.
9. Устанавливаем новый элемент и собираем все демонтированные ранее узлы на место.

Маркировка ламп Рено Логан

1 Лампа ближнего и дальнего света — галогеновая лампа Н4; мощность 60/55 ватт. Цилиндрической формы, с тремя электрическими контактами. Имеет две нити накаливания.

2 Лампа передние противотуманные фары — галогеновая лампа Н11 мощностью 55 ватт. Лампа Г образной формы с пластиковым цоколем, с двумя контактам.

3 Лампа заднего габарита и сигнала тормоза — двухконтактная лампа накаливания с металлическим цоколем P21/5W , мощностью 21/5 ватт.

4 Лампа заднего хода и указателя поворота — одноконтактная лампа накаливания PY21W, мощностью 21 ватт.

5 Лампа переднего поворота — желтая одноконтактная лампа накаливания PY21W, мощностью 21 ватт.

6 Лампа повторителя поворота — бесцокольная одноконтактная лампа W5W желтого цвета, мощностью 5 ватт.

7 Лампа освещения номерного знака, багажника, вещевого ящика и переднего габарит а — маленькая одноконтактная лампа W5W, мощностью 5 ватт.

8 Лампа освещения регулятора печки — маленькая бесцокольная лампа C3W мощностью 3 ватт.

1. Демонтируем АКБ (при замене лампы на левой стороне).
2. Надавливаем на фиксатор и извлекаем крышку.
3. Отсоединяем электрическую колодку подводящих проводов.
4. Вынимаем резиновую уплотняющую манжету.
5. Размыкаем крючок совместно с фиксатором и, нажав на последний, отводим его, после чего извлекаем отработанную лампу.
6. Устанавливаем новый элемент и осуществляем сборку по обратному демонтажу алгоритму.

Процедуры по замене как левой, так и правой ламп идентичны.

Передние фары

Различия оптики разных выпусков:

1. 2005-2007: левая, правая имеют свои номера, указатели поворотов оснащены матовым рифленым стеклом.
2. 2008-2009: поворотники имеют уже прозрачное стекло, обе фары выпускаются под своими оригинальными номерами.
3. 2010-2012: индивидуальные номера у обоих элементов, лампочка поворота размещена у самого крыла машины.
4. Начиная с 2012 года фары выпускаются нового образца, м особой комплектацией Silverline, поворотник размещен ближе к центру оптики.

Виды

Варианты передней оптической системы автомобиля:

1. Ближние — свет в обычных погодных условиях днем.
2. Дальние используются в темное время суток, видимость до 60 метров.
3. Противотуманные фары Логан незаменимы, от них зависит безопасность движения авто в плохих погодных условиях вне зависимости от времени суток.
4. Ходовые — альтернативный вариант применения ближнего света, предназначены для использования в дневное время, более экономичны, чем ближние.
5. Оптика с отражателями — один из наиболее распространенных вариантов. Свет от лампочки попадает на внутреннюю хромированную поверхность и только потом попадет на дорогу.
6. Оптика с линзами менее популярна, но набирает обороты. Свет через специальную колбу освещает путь — это особенность таких фар.

Как снять фару

Автолюбителю предлагается несколько вариантов: снять в салоне дилеров Рено, прибегнуть к услугам специалиста или потрудиться и сделать все самостоятельно.

Необходимо следовать пошаговой инструкции:

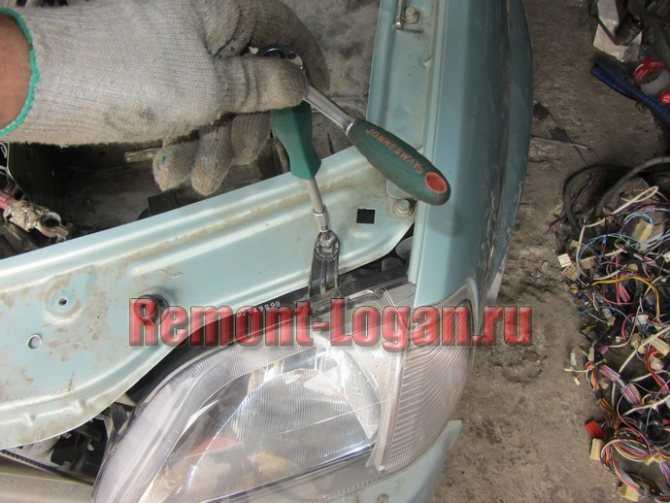

1. Снятие бампера открывает доступ к болтам, которыми крепится оптическая система. Каждая держится на трех болтах.
2. Выкрутить болты, притянуть на себя оптику.
3. Снять резиновый пыльник.
4. Трос корректора поднять вверх, затем отделить сам трос.
5. Демонтировать старый фонарь, разъем поворотников, головного света.
6. После устанавливают новую фару в обратном порядке. Убедиться, что обе направляющие вошли в соответствующие ответные части.
7. Замена передней фары на Рено Логан аналогична для обоих элементов.

Полезные советы

Как правило, на разных авто (в том числе и на Рено Логан) замена лампы ближнего света сопровождается заменой габаритов, ламп повротников и т.д. Так вот, на Логане замена переднего указателя поворота или габаритных огней выполняется проще, чем ламп ближнего света.

На деле, достаточно патрон лампы, которую меняют, повернуть против часовой стрелки, после чего извлечь лампу и заменить элемент. Еще добавим, что лампы ближнего, а также дальнего света нельзя трогать за колбу при установке. Причина- жир от пальцев ухудшает теплоотвод и загрязняет колбу. В результате лампа может хуже светить, перегревается и выходит из строя намного быстрее.

Это происходит по причине того, что галогеновые лампы сами по себе очень горячие во время работы. Так вот, в том месте, где колбы касались пальцами, быстро появляется характерный нагар. Со временем этот нагар становится темнее, при этом нагрев колбы по причине его возникновения сильно увеличен.

В дальнейшем колба попросту разрушается, лампа выходит из строя. Чтобы этого не происходило, установку всех ламп нужно проводить в перчатках или, как минимум, не трогать колбу руками.

С учетом всех требований и рекомендаций, заменив самостоятельно пару ламп, в дальнейшем у автолюбителя не возникнет проблем, а сама замена ламп головного света потребует пары десятков минут даже в сложных случаях.

Способы замены ламп

Как поменять лампочку ближнего света в Рено Логан? Согласно инструкции производителя для этого необходимо произвести множество достаточно трудоемких операций:

1. Снять бампер и защитный чехол с фары.
2. Демонтировать фару, отключив питающие провода и тросик корректора.
3. Снять с люка дальнего/ближнего света защитную крышку.
4. Освободить пружинный фиксатор и вытащить лампу.
5. Заменить сгоревший световой прибор новым и произвести сборку в обратной последовательности.

Не знаю, зачем конструкторы предлагают столько возни, когда на обоих поколениях Рено Логан произвести замену любых лампочек можно без разборки машины за 5 минут. При этом никакие инструменты не нужны вообще. Все, что нам понадобится, это:

• чистые хлопчатобумажные перчатки или ткань;
• лампа на замену;
• руки (на приведенных для Рено Логан I фото мастеру хватило даже одной);
• желание.

Начнем с Рено Логан I и взглянем на его фару:

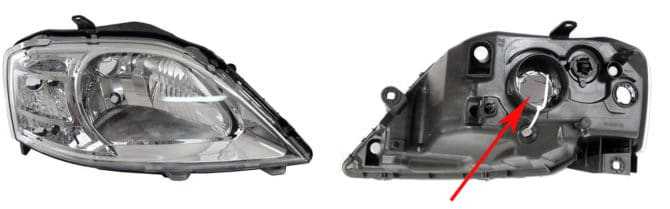

Фара Рено Логан I

Нас интересует лючок, который я пометил стрелкой. В собранном блоке этот лючок закрыт резиновым гофрированным уплотнителем и сверху пластмассовой крышкой.

Итак, открываем капот, просовываем руку между аккумулятором и кузовом Рено Логана (правая фара) и нащупываем крышку. Если рука не пролезает, то батарею можно демонтировать. К примеру, я справился без снятия аккумулятора.

Если у тебя слишком большие кисти рук и ты не можешь добраться до фары, попроси помощи у любого знакомого – вся операция займет не более пяти минут.

Отжимаем фиксатор, помеченный красной стрелкой, и снимаем крышку. Под ней находится резиновый уплотнитель и колодка питания лампочки дальнего/ближнего света.

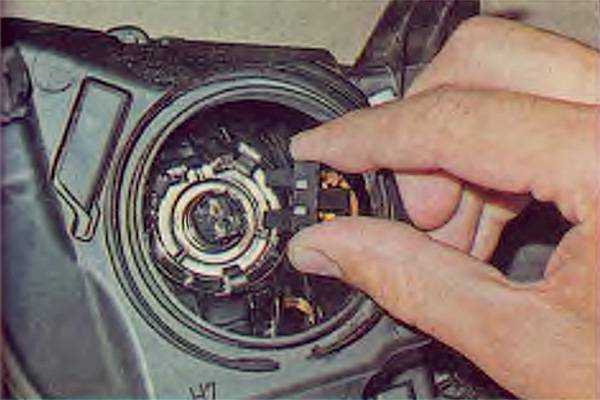

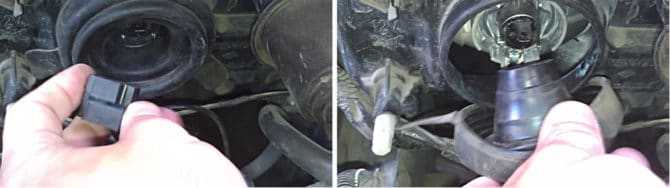

Простым выдергиванием снимаем колодку, а затем и резиновый уплотнитель.

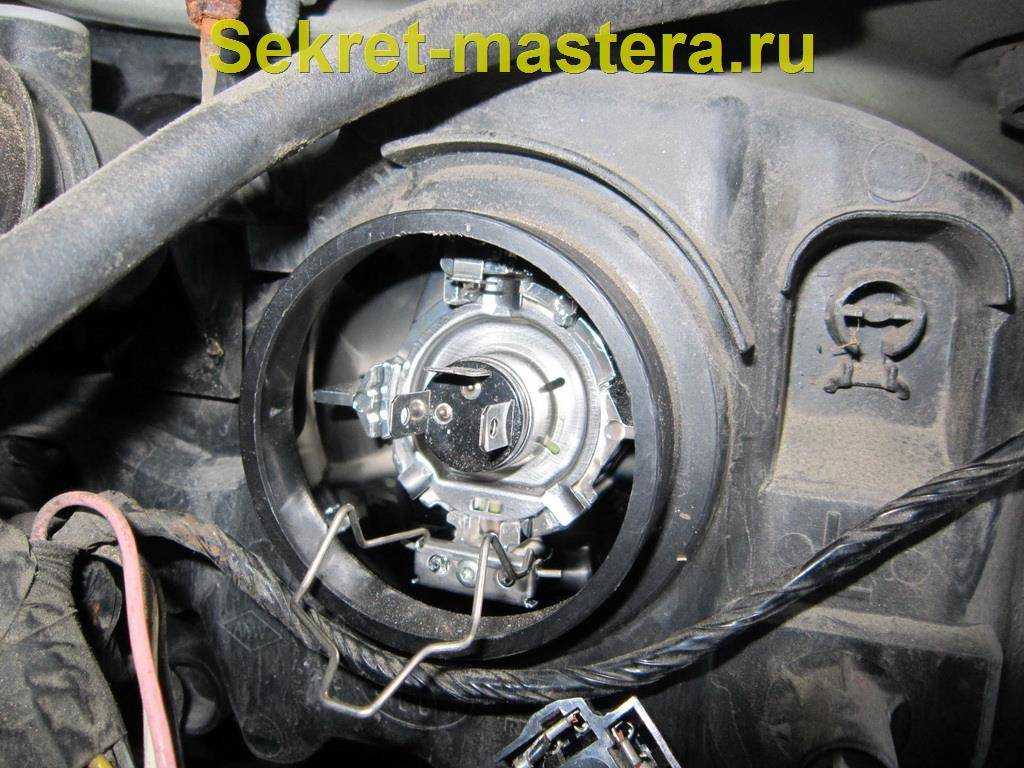

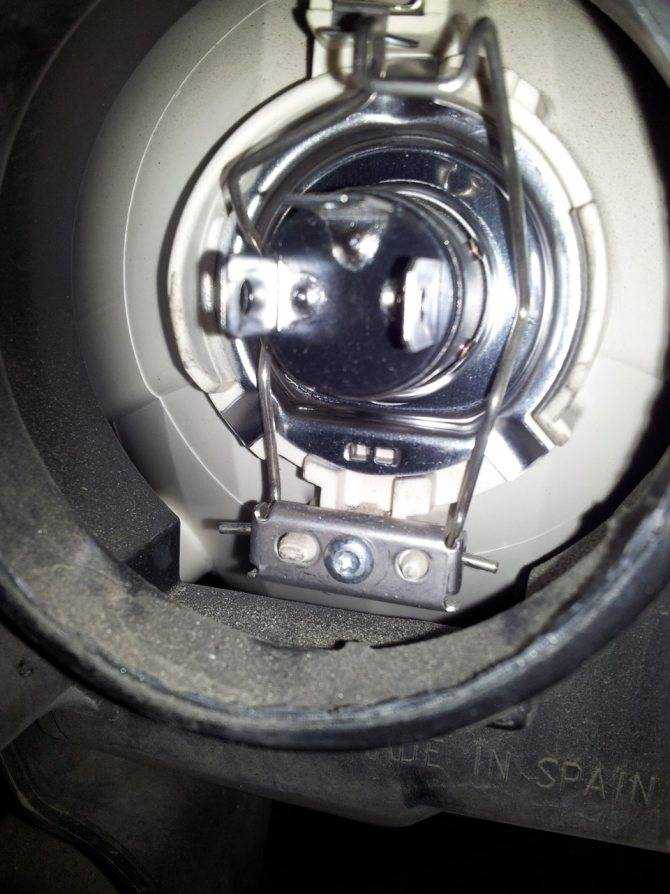

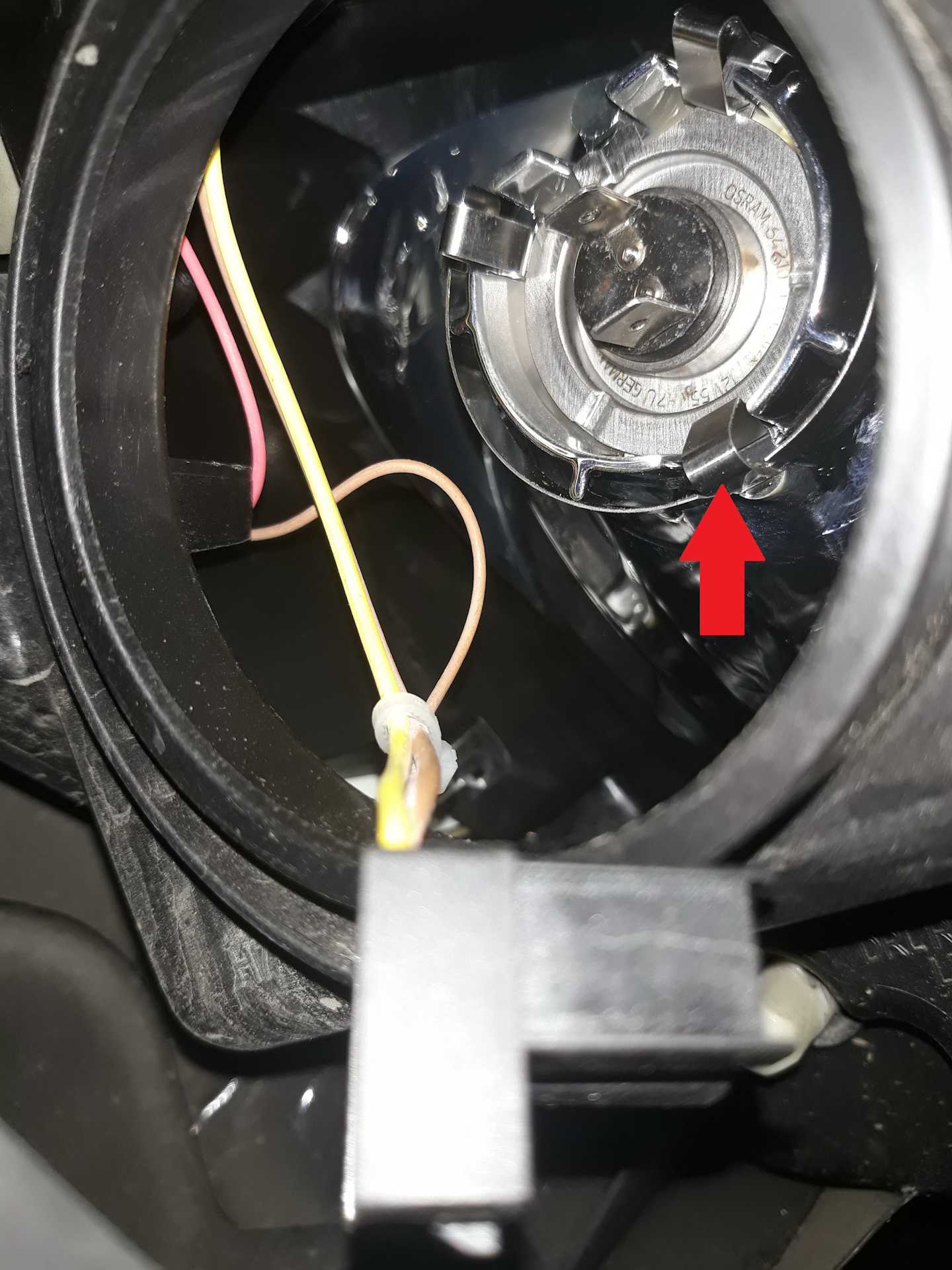

Перед нами лампочка, прижатая пружинным фиксатором. Я его пометил стрелкой.

Сжимаем верхнюю часть фиксатора лампы и откидываем его вниз. Теперь световой прибор можно взять за контакты и вытащить из гнезда.

Прежде чем установить новую, отвлечемся и поговорим об особенностях галогенных источников света. Главная из них – высокая (до 250 градусов Цельсия) температура колбы. Именно поэтому она выполняется из кварцевого стекла. Если такую лампу взять голыми руками, то частички жира, оставшиеся на стекле, мгновенно сгорят и образуют пленку, плохо проводящую тепло. В результате в месте загрязнения колба перегреется и просто расплавится.

Именно поэтому в принадлежностях я указал чистые хлопковые перчатки или ткань. Если тебе необходимо взять галогенную лампочку за колбу, делай это только в перчатках или через чистую ткань.

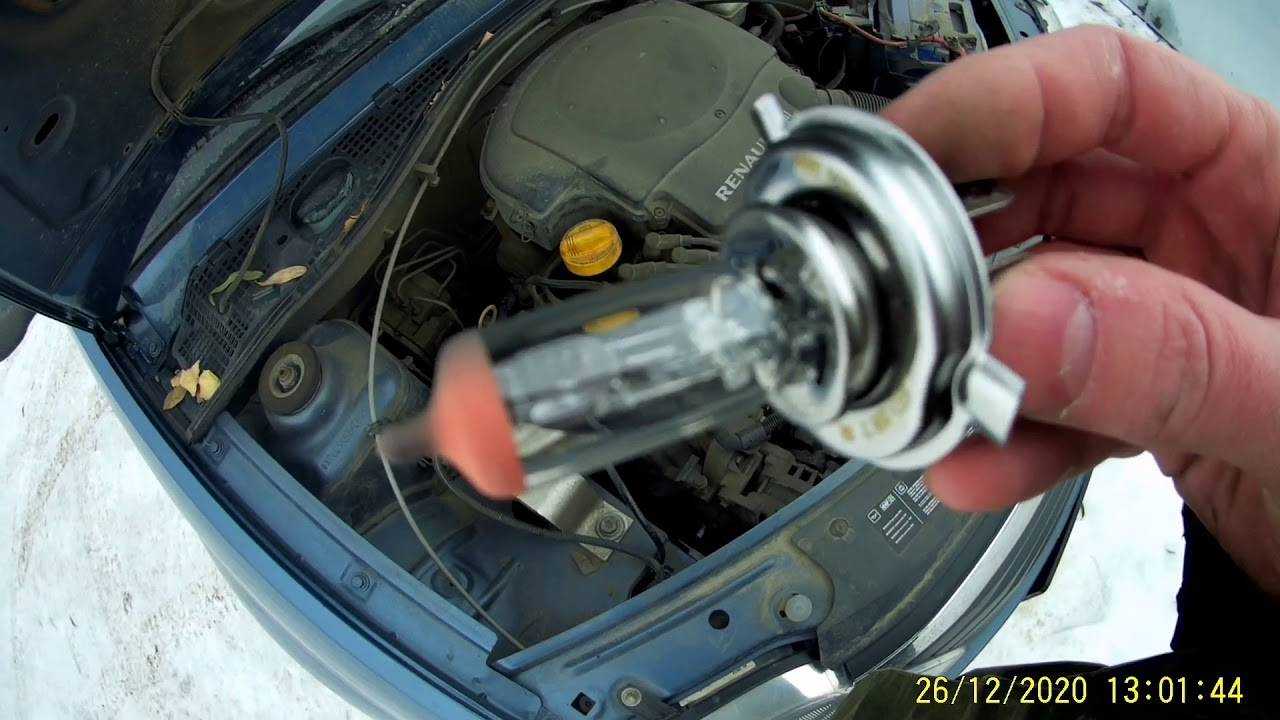

Продолжим замену. Надеваем перчатки, извлекаем лампу из коробки, берем за контакты и устанавливаем на штатное место, прижав пружинящим фиксатором. Надеваем резиновый пыльник, подключаем колодку питания и закрываем все это дело защитной крышкой. Замена лампочки в правой фаре произведена.

С левой фарой поступаем аналогично. Щель там, правда, несколько уже, но средней руки (в буквальном смысле) человек вполне с задачей справится.

Теперь займемся фарами Рено Логан II. Внешне они выглядят так:

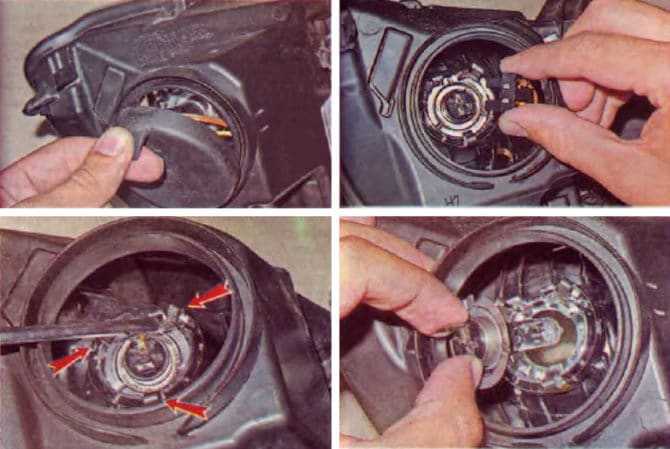

Перед нами два лючка. В одном (я пометил его стрелкой), располагается лампочка ближнего света. Во втором – дальнего и габаритных огней. Как и в первом поколении, просовываем руку в щель и нащупываем нужную крышку. Тут она резиновая. Хватаем ее за специальный лепесток и просто сдергиваем. Под крышкой видим колодку питания, надетую на лампу. Снимаем и ее. Лампочка в Рено Логан второго поколения крепится не при помощи скобы, а тремя защелками (я обозначил их стрелками). Отжимаем защелки отверткой и извлекаем световой прибор.

Надеваем перчатки, устанавливаем новый прибор, ставим на него колодку питания и устанавливаем защитную крышку на место.

Для снятия лампочки совсем необязательно использовать отвертку. Просто сдвинь лампу вниз, и она выйдет из-под фиксаторов.

Передние фары

Различия оптики разных выпусков:

Варианты передней оптической системы автомобиля:

1. Ближние — свет в обычных погодных условиях днем.
2. Дальние используются в темное время суток, видимость до 60 метров.
3. Противотуманные фары Логан незаменимы, от них зависит безопасность движения авто в плохих погодных условиях вне зависимости от времени суток.
4. Ходовые — альтернативный вариант применения ближнего света, предназначены для использования в дневное время, более экономичны, чем ближние.
5. Оптика с отражателями — один из наиболее распространенных вариантов. Свет от лампочки попадает на внутреннюю хромированную поверхность и только потом попадет на дорогу.
6. Оптика с линзами менее популярна, но набирает обороты. Свет через специальную колбу освещает путь — это особенность таких фар.

Как снять фару

Автолюбителю предлагается несколько вариантов: снять в салоне дилеров Рено, прибегнуть к услугам специалиста или потрудиться и сделать все самостоятельно.

Необходимо следовать пошаговой инструкции:

1. Снятие бампера открывает доступ к болтам, которыми крепится оптическая система. Каждая держится на трех болтах.
2. Выкрутить болты, притянуть на себя оптику.
3. Снять резиновый пыльник.
4. Трос корректора поднять вверх, затем отделить сам трос.
5. Демонтировать старый фонарь, разъем поворотников, головного света.
6. После устанавливают новую фару в обратном порядке. Убедиться, что обе направляющие вошли в соответствующие ответные части.
7. Замена передней фары на Рено Логан аналогична для обоих элементов.

Какая лампа подойдёт для Логана первого поколения?

Подходящие годы выпуска автомобиля: 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013.

На заводе устанавливают лампы 55/60 H4:

• 55/60 — это мощность ближнего (55) и дальнего (60) света в ваттах,
• H4 — тип цоколя.

Одна и та же лампочка используется для ближнего и дальнего света.

Быстрое сравнение: лучшие лампы ближнего и дальнего света для Renaul Logan I

Модель	Особенности	Рейтинг	Ссылка
Philips LongLife EcoVision	недорогие, увеличенный срок службы	★★★★✩	Купить
Philips X-treme Vision	ну, очень яркие	★★★★★	Купить
Bosch Xenon Blue	яркий свет бело-голубого оттенка	★★★★✩	Купить
Philips WhiteVision	яркий белый свет	★★★★✩	Купить

Philips LongLife EcoVision

Особенности, заявленные производителем:

• кварцевое стекло высокой прочности,
• устойчивы к перепадам температуры и вибрации,
• высокое внутреннее давление обеспечивает более мощный свет,
• предохраняют фары от вредного ультрафиолетового излучения.

Технические характеристики: — технология — галогеновая, — срок службы — 3000 часов.

Страна производства — Германия.

Что нам больше всего нравится: работать должны гораздо дольше обычных ламп.

Узнать цены и наличие.

Philips X-treme Vision — самые яркие лампочки ближнего света на Logan 1

Особенности, заявленные производителем:

• до 130 % более яркий белый свет,
• увеличивают зону освещения перед автомобилем на 45 м,
• высококачественное кварцевое стекло,
• запатентованная технология обеспечивает более мощный световой поток.

Технические характеристики: — световой поток — 1650 ±15 % и 1000 ±15 % лм, — цветовая температура — 3500 К, — срок службы — 450 часов.

Страна производства — Польша.

Что нам больше всего нравится: белый и очень яркий свет.

Результаты тестов

Хорошая оценка ADAC, итоги:

• очень хорошее освещение дороги,
• небольшой срок службы,
• относительно дорогие (зато каждая лампа проходит контроль на заводе).

Победитель теста Auto Express. По результатам измерений граница яркого светового пятна — в 75 метрах от автомобиля.

Узнать цены и наличие.

Bosch Xenon Blue

Особенности, заявленные производителем:

• до 50% больше света,
• бело-голубой оттенок.

Страна производства — Германия, Венгрия.

Что нам больше всего нравится: яркий бело-голубой свет, и это же Бош!

Узнать цены и наличие.

Philips WhiteVision

Особенности, заявленные производителем:

• видимость лучше на 60%,
• высококачественное кварцевое стекло,
• запатентованная технология обеспечивает по-настоящему белый свет и является шедевром эволюции.

Технические характеристики: — цветовая температура — 3700 К, — срок службы — 450 часов.

Страна производства — Германия.

Что нам больше всего нравится: яркий, очень белый свет.

Узнать цены и наличие.

Подключение и регулировка

1. Подключение начинается с подготовки проводки. Плюсовые контакты сначала соединяются между собой и только потом в один провод. Минусовые контакты, в свою очередь, должны быть соединены с шасси авто или с кузовом. При наличии дополнительных проводов их обязательно фиксируют на кузове или же с другой проводкой изолентой или специальными хомутами. На фазе 2 штатная фишка питания со стороны водителя, к ней подключается смонтированная ПТФ.
2. После этого проводка заводится в салон.
3. Переключатель, монтаж. Модели последних годов оборудованы не только местами под противотуманки, но и выключателем ПТФ. Если их нет, то лучше размещать на приборной модели, около блока предохранителей.
4. Итог трудов — проверка, правильно ли закреплены и подключены ПТФ.

Замена автомобильной оптики — кропотливая работа, требующая внимательности и аккуратности, но результат окупит все затраченные силы.

Отсоединение проводки от фары

Отсоединение проводки от фары может быть необходимо при замене фары или проведении ремонтных работ. Для этого требуется разъединить электрическое подключение между проводкой и фарами. В большинстве случаев, соединительные разъемы используются для облегчения процесса отсоединения и повторного подключения проводки.

Прежде чем начать работу, важно убедиться, что автомобиль выключен и ключ забран из замка зажигания. Затем можно приступить к поиску соединительных разъемов, которые обычно расположены неподалеку от фары

Для разъединения проводки от фары можно использовать специальные инструменты, такие как плоскогубцы или специализированный ключ для разъемов

При использовании инструментов необходимо осторожно сжимать или поворачивать соединительный разъем, чтобы освободить его от фары

После того как проводка будет успешно отсоединена, ее можно проверить на наличие повреждений или коррозии. Если обнаружены какие-либо проблемы, необходимо произвести ремонт или замену соответствующих проводов.

Важно помнить, что при повторном подключении проводки к фаре необходимо обеспечить правильное соответствие цветов проводов и соединительных разъемов. Это поможет избежать ошибок и гарантировать правильную работу фары

При выполнении любых работ с электрической проводкой автомобиля следует быть осторожным и внимательным. Если вы не уверены в своих навыках или опыте, рекомендуется обратиться к профессионалам или автомастерской для выполнения данной работы.

Схема регулировки фар на рено логан

Для правильного поднятия фар сначала делают разметку. Когда схема будет окончательно готова, мастер становится ближе к перекрытию на пару метров. Расстояния, если это необходимо, аккуратно исправляют. Отметки расставляют по центральным частям авто, обязательно отмечают оси на оптике, указывают удаленность от покрытия дороги до фары. Посредине оптического прибора указывают удаленность до центра средней части автомобиля, вниз оставляют небольшой интервал.

По мере завершения работ по обслуживанию машину отгоняют от стены с нанесенной разметкой на 7 м. Отметки в центральных точках оптики соединяют, используя ровную прямую линию. Ее можно дополнять вертикальными отрезками. В итоге нужно будет сделать остальные настройки и опять все проверить.

Проблема плохого света может крыться в датчике стоп-сигнала, его нужно будет проверить

Меняем и настраиваем оптику в Рено Логан: от теории к практике

Инструкция по замене ламп своими руками

Процесс того, как поменять лампочку очень простой, особенно на Рено Логан, где устройство автомобиля позволяет подобраться к любой оптике. Для работы из инструментов вам потребуется только плоская отвертка и торцовая головка на «10». А из материалов – лишь новая лампочка. Старайтесь подобрать такую же, которая стояла на автомобиле раньше.

Ближнего света

Весь процесс замены лампочки осуществляется в несколько простых этапов:

снимите основную заглушку, надавив вниз и потянув на себя;
далее подденьте плоской отверткой резиновую заглушку и снимите и ее;
теперь отсоедините провода;
далее отожмите фиксатор и уберите их в сторону;
перегоревшая лампа убирается;
установка новой производится в обратном порядке.

Вынимайте старую лампочку и тогда никаких проблем у вас не возникнет.

Габаритных огней

Чтобы заменить эту деталь, вам потребуется совершить ряд простых действий в несколько этапов:

1. Вначале при помощи торцевой головки на «10» и удлинителя разберите блок фару.
2. Перед вами будет блок проводов. Первым нужно отключить тот, что идет к отрицательной клемме аккумулятора.
3. Теперь снимите передний бампер. Под ним находится чехол, закрывающий корректор света фар.
4. Далее отключите приводной трос и отведите блок-фару в сторону, открутив три болта.
5. Отжав фиксатор, отключите колодку проводов. Теперь вся блок-фара должна остаться у вас в руках.
6. Теперь может быть осуществлена замена лампочки габарита. Если блок-фара правая, то крутите патрон против часовой, если левая – то почасовой.
7. Чтобы достать лампу, потяните за два провода, черный и следующий желтый.

Стоп-сигнала

При перегорании лампочки стоп-сигнала фары Рено Логан нужно вначале отключить аккумулятор. После этого, вы можете начинать процесс замены детали.

Выполните следующие действия:

• откройте багажник и отогните его обивку;
• отсоедините жгут проводов;
• теперь открутите два самореза и потянув фару на себя, снимите ее;
• Снимите панель с лампочками (она закреплена тремя защелками) и замените перегоревшую деталь. Установка в обратном порядке.

В ролике ниже вы найдете инструкцию, как заменить перегоревшую деталь стоп-сигнала (автор видео — канал Ремонт Рено).

Возможные неисправности переключателя свет и их устранение

В Рено Логан переключатель света время от времени приходит в негодность. Обычно это происходит из-за неполадок с проводкой. Могут перестать включать одновременно как все фонари, так и, к примеру, только габаритные.

Чтобы устранить эту проблему, вам нужно отключить минус с аккумулятора, а затем снять кожух с руля и открутить переключатель. Отсоедините клемму, отжав зажим с двух сторон. Осмотрите деталь, чтобы определить, какой из проводков переломился. Чаще всего, это случается с черным и красным. Для починки регулятора, вам следует заменить оба эти проводка.

Особенности регулировки фар

Настройка ламп осуществляет путем работы с несколькими корректорами. В Рено Логан создана система управлениями ими из салона при помощи переключателя и системы тросов. Эти корректоры помогут вам настроить такие параметры, как угол и другие.

В некоторых случаях работа корректора фар может быть нарушена и управление им из салона станет невозможным. Причина неполадки может быть как в нем самом, так и в системе тросов – их может потребоваться заменить.

В этом видео вы узнаете, как заменять детали передней фары своими руками (автор ролика — Ремонт Рено).

Замена фары Рено Логан мастерами Ремонт Рено | ЛоганМашина

• Схема работы
• Процесс работы

Поэтапно показывается и рассказывается, как поменять передние фары Рено Логан, Сандеро и Лада Ларгус…

Приветствуем, автолюбитель Рено Логан! Сегодня рассмотрим видео о замене оптики. Мастера покажут и объяснят, как правильно меняются передние фары на автомобиле.

Схема работы

Схема работы на примере передней правой фары.

Первое, что необходимо сделать, это демонтировать передний бампер. Подробно о процессе демонтажа бампера можно узнать, пройдя по статье ниже.

После снятия переднего бампера у нас руки пролезут ко всем местам крепления фары. Корпус оптики имеет три точки крепления. Одна находится снизу, мастер начинает демонтаж именно с нижней точки. Для удобства используется ключ-трещотка. Следующий болт находится справа от фары, и 3 крепёж расположен сверху.

Крепления отданы и перед тем, как вытаскивать фару, необходимо отсоединить трос корректора. Первым снимается защитный резиновый колпачок, затем поднимаем трос корректора вверх, и он выходит из своей ниши корпуса.

Затем вынимаем фару на себя и теперь ко всем разъёмам есть отличный доступ. Отдаём фишки поворотника, габарита (снять можно вместе с цоколем), а также разъём на ближний свет.

Для наглядности мастера ещё раз показали процедуру снятия корректора, на снятой фаре.

Весь ход работы хорошо и понятно показано мастерами на видео:

Повторим:

Снимаем резиновый колпачок и сдвигаем его вниз.

Для снятия троса вытягиваем его на себя, чтобы рубашка вышла из фиксатора.

• Поднимаем трос вверх, выводим из зацепления кромку и вынимаем его.
• При установке троса на место, заводим кромку в паз, оттягиваем немного рубашку на себя и защёлкиваем её в фиксаторе.
• Ставим защитный колпачок на место.

Был задан на эту тему вопрос,- зависит ли сам процесс снятия от года выпуска Рено Логан? Со слов мастера процедура снятие на всех моделях одинаково и даже места крепления аналогичны.

Как выполнены все операции со снятой оптикой, например, поменяли стёкла, затем устанавливаем фишки питания ламп в обратном порядке. При установке фары необходимо правильно направить направляющие, имеющиеся на её корпусе. Направляющие должны попасть на свои места.

Если кузов не подвергался ударам и панели передней части не были деформированы, то каких-либо регулировок с фарой не потребуется. Она «сядет» на своё штатное гнездо, после чего надавив на корпус фары, ставим на место и затягиваем все 3 болта её крепления.

Устанавливаем трос корректора, защиту и на этом замена передней фары своими руками заканчивается.

Рассмотрите ролик, как правильно снять передний бампер на автомобиле Логан…

Мастера для наглядности снимают камерой подняв авто на подъёмник. И также можно работать со смотровой ямы либо даже на ровном сухом участке.

Процесс работы

Можно сначала открутить три самореза, отвечающих за крепление защиты двигателя соединённой к бамперу либо снять две клипсы её крепления.

Для освобождения клипс, центральная часть поворачивается и вынимается.

Здесь на видео хорошо показано снятие клипс:

Если убрать только клипсы, то защита снимется вместе с бампером. Вторая половина защиты крепится аналогично.

Затем торексом на 20 откручиваем крепёж бампера к подкрылку.

После того, как отдали крепёж подкрылка, появится доступ к креплению бампера к крылу, откручиваем это соединение. Удобно использовать удлинитель с головкой на Х10.

То же самое проделываем с другой стороны…

После того, как открутили боковые крепления бампера, откручиваем нижние 3 крепления, используя торекс на 30.

Далее отдаём болты сверху, это 4 точки крепежа, аналогично с помощью торекса на 30.

Отдав сверху крепёж, снимаем сам бампер.

При этом важно знать, если установлены противотуманные фары, то разъединяем разъём перед снятием. На этом демонтаж переднего бампера своими силами заканчивается

На этом демонтаж переднего бампера своими силами заканчивается

На этом демонтаж переднего бампера своими силами заканчивается.

Читайте еще:

Замена ламп своими руками

Противотуманные фары

Многие перед установкой ПТФ задумываются, надо ли это? Туман — нечастое явление. Однако многие опытные водители советуют при отсутствии в заводской комплектации противотуманных фар обязательно их установить. Это гарантирует комфорт от поездки не только при движении в туман, но и на загородных магистралях, в условиях плохой освещенности ночью на отдельных участках шоссе.

Кроме того, для лучшего освещения дороги при поездках можно установить специальные лампы накаливания с желтым спектром.

Установка ПТФ

Модели последних выпусков оснащены специальными местами для монтажа противотуманок. В этом случае водителю достаточно приобрести противотуманные фары Рено Логан и установить их, удалив заглушки. Объем работы: покупка осветительной оптики, удаление заглушек, крепление ПТФ и подключение. Следует учесть, что в соответствии с нормативной документацией эти элементы запрещено устанавливать выше оптики головного света.

Последовательность действий

Перед началом работы необходимо учесть ряд важных правил:

• оптика устанавливаются симметрично;
• ПТФ не выступает и не выпирает за габариты;
• осветительная оптика ниже фар главного света.

Без специальных инструментов монтаж невозможен:

• линейка, но лучше рулетка;
• ключи и отвертки, лучше подготовить наборы;
• сверла;
• дрель.

1. Подготовка автомобиля: установить на ровной поверхности, авто обездвижено.
2. Подготовка к монтажу: симметрично отметить места под ПТФ.
3. Подготовить места под оптику. Лучше начинать с небольшого отверстия, постепенно увеличивая размер. Это позволит избежать трещин.
4. Обработка отверстий антикором.
5. Работа по установке противотуманных фар на Рено Логан заканчивается монтажом реле — лучше на свободном месте, куда не может попасть вода.

Подключение и регулировка

1. Подключение начинается с подготовки проводки. Плюсовые контакты сначала соединяются между собой и только потом в один провод. Минусовые контакты, в свою очередь, должны быть соединены с шасси авто или с кузовом. При наличии дополнительных проводов их обязательно фиксируют на кузове или же с другой проводкой изолентой или специальными хомутами. На фазе 2 штатная фишка питания со стороны водителя, к ней подключается смонтированная ПТФ.
2. После этого проводка заводится в салон.
3. Переключатель, монтаж. Модели последних годов оборудованы не только местами под противотуманки, но и выключателем ПТФ. Если их нет, то лучше размещать на приборной модели, около блока предохранителей.
4. Итог трудов — проверка, правильно ли закреплены и подключены ПТФ.

Замена автомобильной оптики — кропотливая работа, требующая внимательности и аккуратности, но результат окупит все затраченные силы.

Фото отчет по снятию и установке фары на Рено Логан

Итак, прежде чем приступать к выполнению этого ремонта, необходимо будет снять передний бампер. После этого все болты крепления блок фары становятся доступны и наглядно на них можно посмотреть на фото ниже. Первый находится сверху:

Второй винт находится сбоку:

И последний с другой стороны снизу. Наглядно продемонстрировано на фото.

После этого отсоединяем все провода питания от лампочек дальнего и ближнего света, поворотов и габаритных огней, а также гидрокорректор фар:

И теперь без особых проблем можно вынимать блок фару в сборе, так как больше ее ничего не держит.

Цена новой блок фары на Рено Логан составляет от 2000 рублей за Таявань DEPO и до 4500 рублей за оригинал производства Румыния. Разумеется, что на авторазборках даже оригинал можно найти дешевле намного, чем новый Тайвань.
