Инструкция как разобрать магнитолу для ремонта

Возможные неисправности и ремонт

Магнитолы Pioneer — оборудование, отличающееся сложностью при проведении работ по ремонту и коррекции. Вызвать сбой в работе может большое количество факторов. Прежде чем начать ремонт и приступить к процессу демонтажа из автомобиля, имеет смысл ознакомиться с основными неисправностями.

Не включается

Чтобы произвести качественный ремонт оборудования, нужно установить точную причину неполадок.

Порядок осмотра прибора:

1. Продиагностируйте работу параметров напряжения, норма — 12-14 В.
2. Удостоверьтесь в исправной работе дросселя и предохранителя.
3. Диоды, выполняющие защитную функцию, должны соответствовать критериям D951 и D952.
4. Измерьте уровень напряжения стабилизирующего устройства Q952 (в норме — 5 В).
5. Сделайте визуальный осмотр датчиков Q601 и Q602: если они находятся в нерабочем состоянии, магнитола не воспроизводит музыку.
6. Удостоверьтесь, что на выходе 68 MKIC601 параметры напряжения не ниже и не выше 5 В.
7. Убедитесь в наличии ключа на транзисторе Q609.
8. Проверьте качество работы кварцевых генераторов МК и КК. Если дефекты не найдены, измерьте импульс, сосредоточенный в цифровой шине, расположенной между съемной панелью и генератором МК. Если нет питания, потребуется замена микроконтроллера IC601 или IC901.

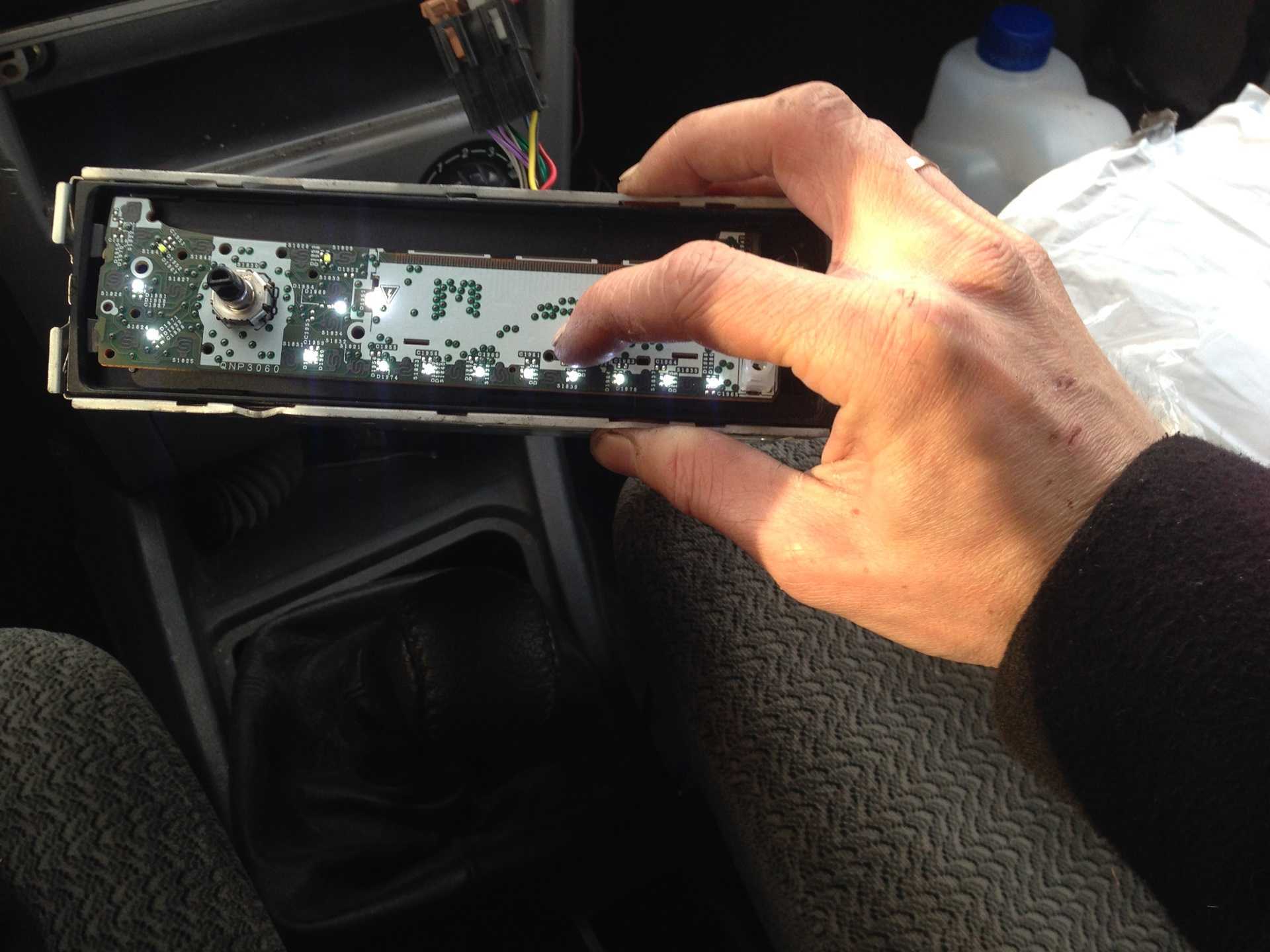

Нет подсветки дисплея

Не подсвечивает экран — в этом случае требуется проверка уровня напряжения, расположенного на нескольких контактах разъема CN701. Напряжение в норме поступает в коллекторную цепь выходных транзисторов. Если его нет, есть вероятность выхода из строя стабилитрона или транзистора.

Ремонт оборудования включает:

• проверку мультиметром;
• замену вышедшей запчасти.

Если кнопки не работают, причины неполадки могут быть такие:

• повреждение шлейфа проигрывающего устройства;
• нет контакта, нарушение пайки;
• сломался предохранитель (резистор);
• загрязнение контактной платы.

Соединительный шлейф — гибкий провод, напоминающий ленту, который объединяет большое количество проводов. Шлейф соединяет все комплектующие в обеспечение бесперебойной работы.

Провода повреждаются при вибрации во время езды, нередки поломки в местах сгибания жесткого крепления, имеющегося на плате.

При выходе из строя деталь заменяется.

Шлейфовые соединения, произведенные китайцами, прослужат в течение полугода. Чтобы увеличить время эксплуатации проводки, сделайте обмотку скотчем, обработайте смягчительной смазкой, которая предотвратит повреждение радиодеталей.

Искажение или отсутствие звука

Если звук во всех режимах воспроизведения отсутствует или при прослушивании аудио слышатся посторонние шумы, обследуйте оборудование на наличие дефектов согласно алгоритму.

На выходе микросхем 6 и 20 напряжение — 14 В, а 4 и 22 УМЗЧ — 5 В.

Определение звукового сигнала IC201 на выходе из микросхемы (18, 19, 30 и 31).

Если отсутствует сигнал, проверьте его параметры на выходе, определите, насколько соответствует сигнал на выходе МК 25 и 27 нормативам.

Сигнал на участках отсутствует — имеется причина в дефектной работе микросхемы IC201.

Удостоверьтесь, что напряжение на выходе в цепи формирования отсутствует.

Проверьте соединительные провода магнитолы на наличие дефектов.

Убедитесь в наличии звука в микросхемах.

Часто сбой устройства происходит из-за дефекта АМ-тюнера. Рекомендуется проверить его составляющие на предмет функционирования.

Не читает флешку

Нередки ситуации, когда оборудование не читает флешку после того, как произведен запуск мотора автомобиля. Случается и такое, что устройство не видит флешку.

1. Не знаком формат, в котором производилась запись аудиофайлов. Форматируйте накопитель.
2. Пришли в негодность провода и шлейфы. Случается, что в ходе эксплуатации автомобиля ослабевают винты крепления, конструкцию перекашивает.

Если при визуальном осмотре ничего не выявлено, есть смысл обратиться за помощью в сервисный центр.

Как включить и выключить магнитолу

Перед включением автомагнитолы Pioneer MVH-150 требуется обеспечить подачу питания, процедура зависит от способа коммутации оборудования. При подключении напрямую к батарее пользователю требуется нажать на кнопку Src-Off, после чего выбрать желаемый режим работы. При коммутации через замок зажигания или отдельную клавишу понадобится повернуть ключ или перевести тумблер в требуемое положение.

При изъятии ключа из замка зажигания активируется таймер, отключающий питание через 3 минуты простоя. Если пользователь хочет выключить магнитолу Пионер MVH-150UB принудительно, то потребуется предварительно настроить оборудование. Приложенный мануал на русском языке не содержит информации по программированию функции отключения, при этом в литературе на английском языке процедура описана.

Инструкция по настройке кнопки отключения:

1. Зайти в меню настройки и выбрать раздел System, в котором понадобится отключить параметр энергосбережения PW Save.
2. Нажать на кнопку Src-Off, оборудование выключится, но остается действующей подсветка клавиш и часы на дисплее.
3. Воздействовать на клавишу Display для отключения индикаторов.
4. Повторные отключения выполняются нажатием на кнопку Src-Off. Если пользователь отсоединит батарею от бортовой сети автомобиля, то настройка выполняется заново.

Подсоединение проводов к клеммам аккумулятора

Подключение получившихся проводов питания осуществляется только на снятые (!) с аккумулятора клеммы, чтобы избежать короткого замыкания. Снять клеммы с аккумулятора можно с помощью гаечного ключа.

После снятия клемм нужно отвернуть болты (обведены на рисунке красным) на распределительной площадке и присоединить получившиеся провода. Теперь остается только обратно закрутить болты, чтобы зафиксировать провода на клеммах.

4. Протягивание проводов к месту установки автомагнитолы

Провода питания подготовлены и автомагнитола ждет своего часа. Перед непосредственной установкой автомагнитолы необходимо протянуть провода в салон.

Под передней панелью автомобиля со стороны водителя, над педалью сцепления есть технологическое отверстие для гидрокорректора фар, а так же штатных проводов. Нужно протянуть в это отверстие проволоку и вывести ее под капотом:

После чего необходимо поочередно крепко обмотать каждый провод питания проволокой, и потянуть за проволоку изнутри салона. Таким образом можно легко вытянуть провода в салон.

Далее приступаем к разборке боковых панелей, дабы открыть доступ к посадочному месту для магнитолы. Чтобы снять боковой пластик, необходимо открутить несколько винтов.

5. Установка и подключение автомагнитолы

После снятия боковых панелей и протяжки проводов можно устанавливать автомагнитолу на посадочное место. Далее находим инструкцию к магнитоле и, в частности, к ISO-разъему. В инструкции должна быть распиновка ISO-разъема. По этой распиновке смотрим, за что отвечает конкретный провод.

Ниже изображена схема автомагнитол Pioneer (распиновка всех автомагнитол от Pioneer одинакова).

После ознакомления с инструкцией можно приступать к подключению проводов:

Красный и желтый провод соединяем с плюсовым проводом питания, который был протянут из под капота в салон, а затем изолируем место соединения. Ту же процедуру проделываем с черным проводом от магнитолы и минусовым проводом питания.

После подключения питания необходимо подключить динамики к магнитоле. Провода от динамиков протягивать не нужно, так как они уже протянуты в салон с завода, поэтому остается только подключить по схеме

Однако важно следить за полярностью при подключении динамиков

Если нет уверенности в том, какой из проводов динамика минус, а какой — плюс, можно воспользоваться нехитрым способом для проверки полюсов:

После того, как правильная полярность найдена, подключаем динамики к магнитоле по инструкции от самой магнитолы, либо по данной схеме:

Когда все провода подключены, можно приступать к проверке работоспособности аудиосистемы автомобиля. Для этого подключаем клеммы из пункта 3 инструкции к аккумулятору, включаем зажигание и пробуем включить магнитолу.

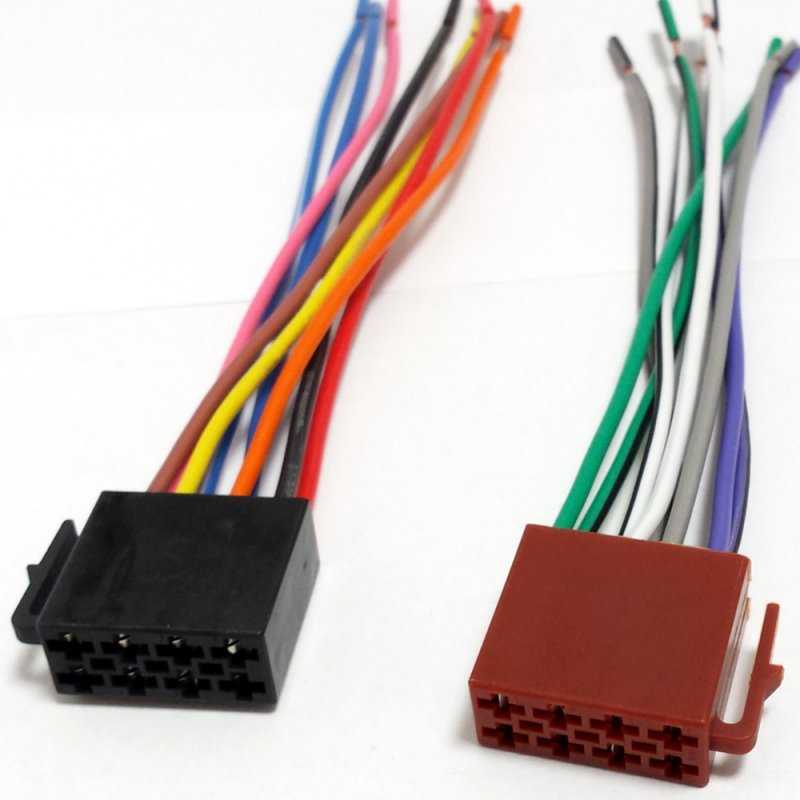

Переходники для iso разъемов

Срезка нестандартного штатного штекера и присоединение проводов напрямую не рекомендуется, потому что со временем соединение разболтается, может окислиться, придется спаивать не только проводку, потребуется дополнительный ремонт, замена перегоревших предохранителей. Иногда встречается акустика с тремя выходами, но она имеет стандаризированную маркировку и электросхемы, позволяющие соединить с помощью распиновки штатные кабели с устройством. Можно купить любой тип переходника для ИСО разъёмов от одной модели к другой.

Автомобиль может быть не оснащен коннекторами, тогда нужно подключать разъем магнитолы к кабелю напрямую. Это делают скручиванием, пайкой либо применяют клеммную колодку, которая не требует последующей изоляции. При скручивании и пайке используют термоусадочные трубки для безопасного использования оборудования.

Непосредственное подключение

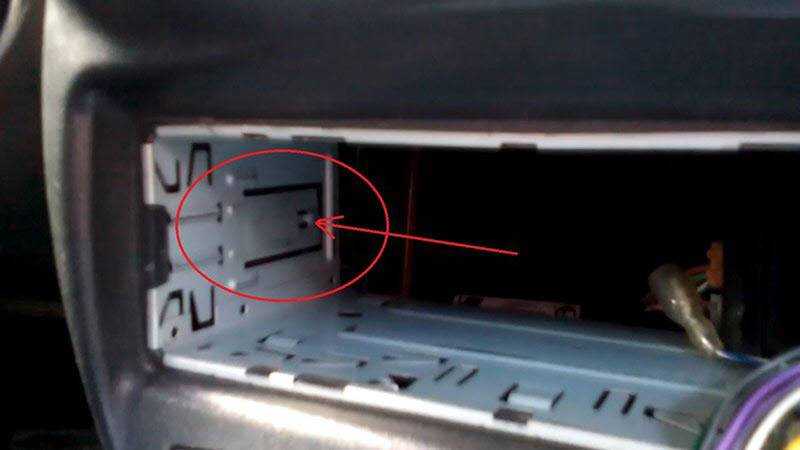

В салоне каждого автомобиля есть отсек для установки. Иногда ниша скрыта под панелью. Перед тем, как установить, панель снимают, и на ее месте останется небольшой отсек. Из ниши извлекают ответные проводки. Затем проводки соединяют (см. фото). После этого устройство устанавливают в отсек. После подсоединения всех проводков понадобится их заизолировать, иначе возможны поломки и короткие замыкания. Надежно зафиксировать проводки можно пластмассовым хомутом.

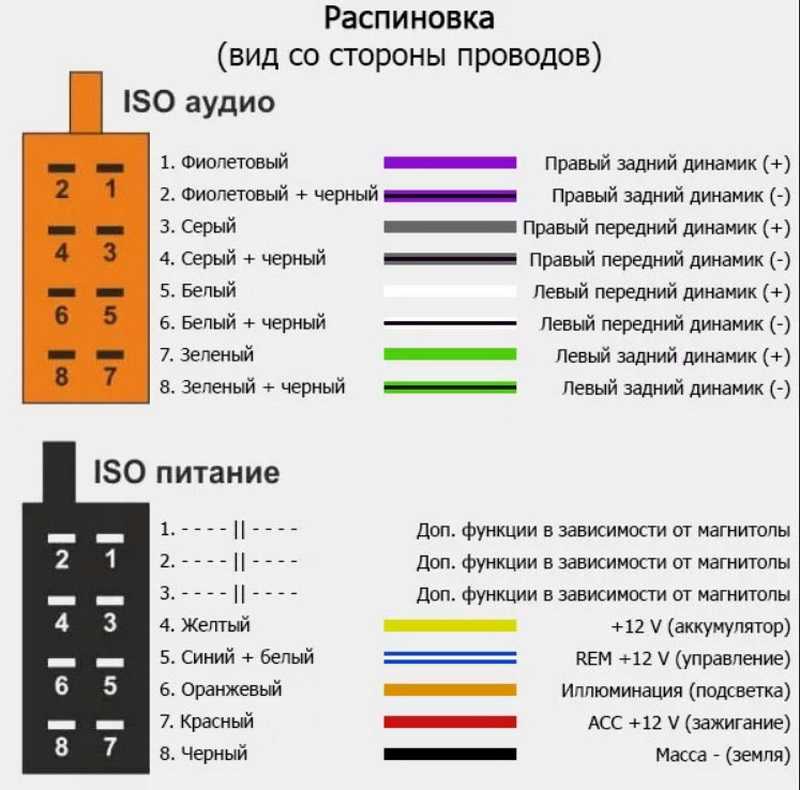

Распиновка

Сегодня, как правило, устанавливаются идентичные разъемы ISO. Поэтому заменить ее не составит труда: достаточно лишь переставить штекер. Если штекер потеряется или сломается, запомните или промаркируйте каждый проводок, чтобы подключить устройство. Распиновка детально показана на схематических рисунках. Если будете следовать инструкции, вы легко сможете сделать все своими руками, а после  — наслаждаться музыкой в дороге в любое время.

Размеры и разъемы

Это может быть одноблочное или двухблочное (1 и 2 din) устройство. Версия 2 din в два раза выше 1 din, поэтому стоит заранее рассчитать размеры ниши. Разъем, который есть в автомобиле, может отличаться от того, который установлен в магнитоле. Если он отсутствует, установите переходник. Этот способ подключения новой автомагнитолы Пионер очень прост. Мы предлагаем вам полный список рекомендаций, чтобы упростить задачу для вас.

Подсоединение 1 din

Чтобы проводить работу, вам понадобятся отвертка и пластиковые хомуты.

Если вы используете стандартную стандартную схему подключения автомагнитолы пионер с соответствующими разъемами ISO, то сложностей не будет.

Если в салоне вашей машины их нет, то подсоедините провода таким образом:

• демонтируйте панель;
• снимите штекеры с проводков, соедините провода, как показано на картинке;
• заизолируйте все места соединения проводков;
• зафиксируйте хомуты.

Подсоединение 2 din

Подключение автомагнитолы марки пионер лучше выполнять так, чтобы питание шло от аккумуляторных батарей.

Так устройство можно включать на всю мощность. При этом помехи заметно снизятся

Обратите внимание:

Если в вашей машине нет проводки от аккумулятора, воспользуйтесь многожильным медным проводом. Те, которые продаются вместе с автомагнитолой марки Pioneer, не подходят

Важно, чтобы провод был достаточно длинным, чтобы его хватило от ниши до аккумулятора. На расстоянии полуметра от аккумулятора установите предохранитель (20 А)

Не стоит перекручивать проводок от устройства 2 din из-за возможных помех и низкой мощности. Заизолируйте каждый проводок.

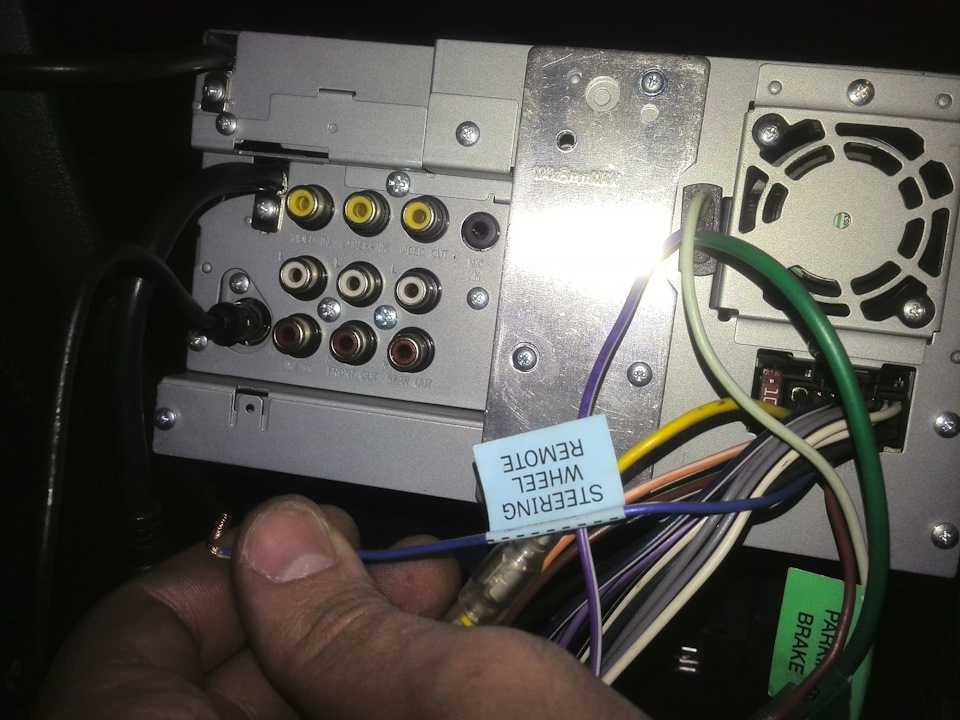

Подсоединение к мультирулю

Чтобы правильно установить проигрыватель в салон с мультирулем, воспользуйтесь адаптером. Он может быть универсальным или специализированным. На видео хорошо показаны все этапы, поэтому вам не составит труда проделать эту работу в своей машине. За счет адаптера вы без труда подсоедините устройство.

Подключение адаптера:

• отключите аккумулятор от сети автомобиля;
• извлеките магнитолу;
• подсоедините кабель адаптера к автомагнитоле, а адаптер — к ISO-разъему;
• настройте на мультируле кнопки;
• подключите АКБ.

Подготовка к установке

Перед началом установки магнитолы Pioneer MVH 160UI необходимо выполнить несколько шагов подготовки:

1. Внимательно изучите инструкцию по эксплуатации устройства, чтобы ознакомиться с основными функциями и настройками магнитолы.
2. Убедитесь, что у вас есть все необходимые инструменты для установки, включая отвертки, провода и клеммы для соединения проводов.
3. Проверьте, соответствуют ли габариты магнитолы размерам отсека для магнитолы в вашем автомобиле. При необходимости приобретите дополнительные комплектующие, такие как рамка для установки или переходник для проводов.
4. Перед установкой отключите аккумулятор автомобиля, чтобы избежать короткого замыкания и повредить электрическую систему автомобиля.
5. Осмотрите место, где будет установлена магнитола, и проверьте, нет ли повреждений или препятствий для установки.

Следуя этим шагам, вы сможете правильно подготовиться к установке магнитолы Pioneer MVH 160UI, что поможет вам избежать проблем и сделать процесс установки максимально эффективным.

Как установить и подключить

Установка магнитолы Pioneer MVH-150UB производится в штатное гнездо, выполненное в панели приборов или центральной консоли автомобилей. Перед началом монтажа требуется демонтировать штатную заглушку или заводское головное устройство. Для крепления изделия применяется металлическая шахта с треугольными язычками, которые удерживают элемент внутри пластикового элемента интерьера.

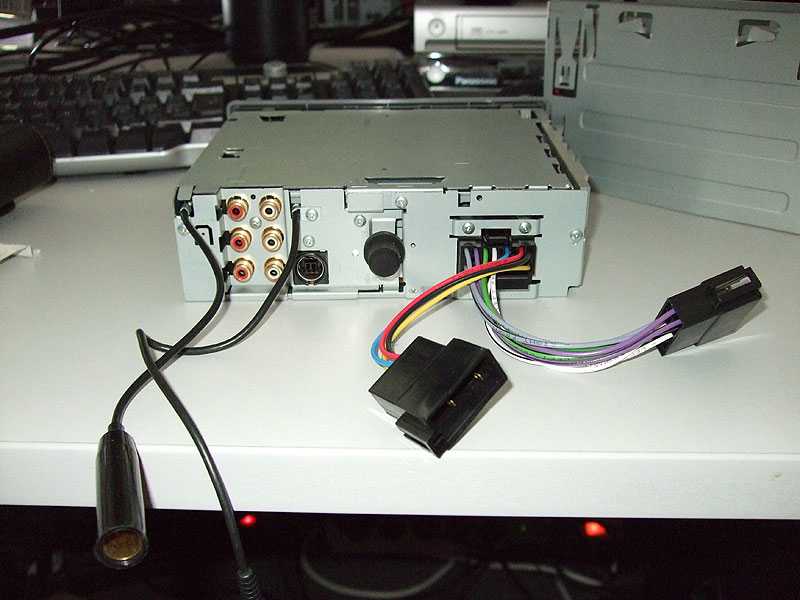

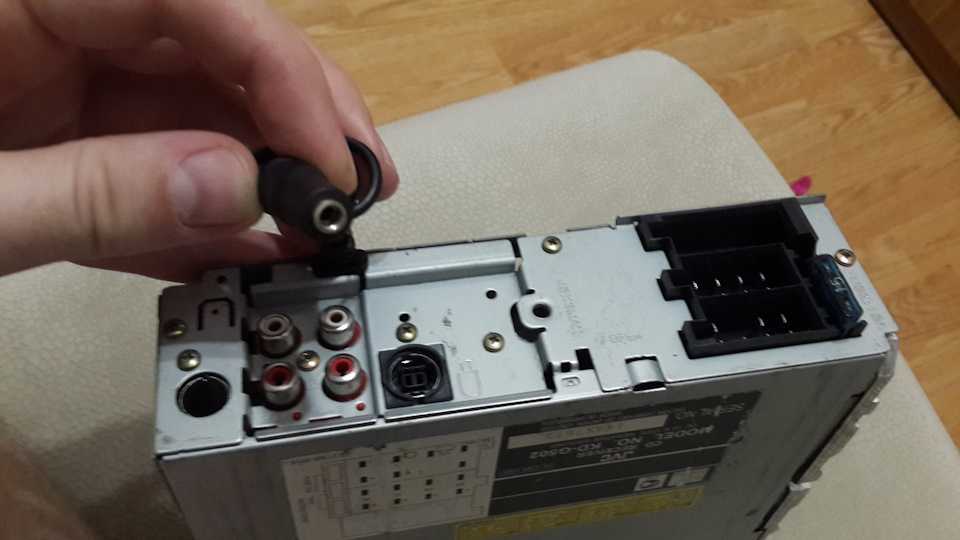

Подключение магнитолы осуществляется через 16-контактный разъем на тыловой части корпуса. Для обеспечения совместимости с бортовой сетью автомобилей, оборудованной штекерами стандарта ISO, используются переходные элементы. В распиновку колодки входят контакты динамиков и кабели коммутации к бортовой сети.

Шнур с изоляцией черного цвета подсоединяется к кузову автомобиля, а элементы с защитой красного и желтого цветов выводятся к положительной клемме батареи.

Рекомендуется подсоединять красный шнур через замок зажигания, что обеспечивает снижение нагрузки на батарею при выключенном двигателе. Желтый кабель предназначен для поддержания работоспособности блока памяти, в котором хранятся настройки оборудования и частоты радиостанций.

Шаг 4: Откручивание винтов и снятие верхней крышки

Прежде чем начать, убедитесь, что вы располагаете необходимыми инструментами для работы с магнитолой. Вам понадобятся отвертки разных размеров и, возможно, ключи или пассатижи.

1. Взгляните на верхнюю крышку магнитолы. Обычно она закреплена несколькими винтами, расположенными вокруг ее периметра.

2. Возьмите подходящую отвертку или ключ и начните откручивать винты по одному

При этом обратите внимание на то, что некоторые винты могут быть спрятаны под наклейками или крышками

3. Постепенно откручивайте все винты до конца. Они должны полностью выйти из отверстий, после чего верхняя крышка магнитолы будет свободно держаться на месте.

4

Осторожно снимите верхнюю крышку, придерживая ее за боковые края. Будьте осторожны и не допускайте падения крышки, чтобы избежать повреждения внутренних компонентов

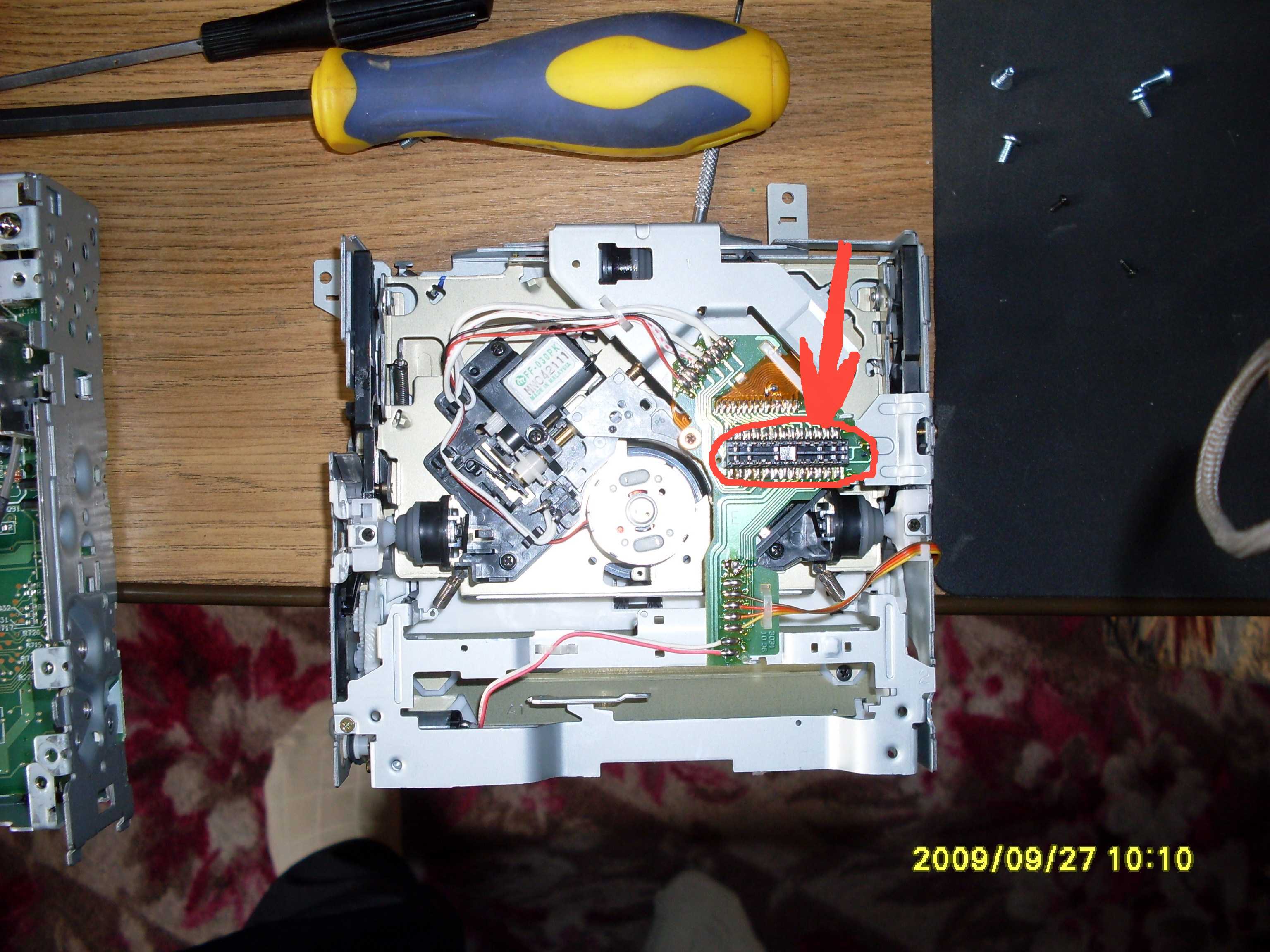

5. После снятия верхней крышки вы получите доступ к внутренностям магнитолы и сможете продолжить ее разборку или провести необходимую замену или обслуживание компонентов.

Когда необходимо разобрать штатную магнитолу?

Причиной того, что устройство вышло из строя, может стать пыль, которая собирается внутри него. Это приводит к тому, что радиокомпоненты перегреваются. Они отвечают за воспроизведение музыкальных композиций. В таком состоянии данная функция нарушается и они зависают.

Еще одна довольно частая проблема связана с питанием устройства. Если его не правильно выполнено, то магнитола не включится или будет нарушена работа ее функций. Например, отсутствует звук и прочее.

Также может сгореть микросхема. К этому приводит не правильное подсоединение проводов. Таким образом, из строя выходит один из усилителей.

Чтобы разобраться с этими и другими проблемами, необходимо изъять устройство из автомобиля. Потом провести его диагностику, по итогам которой точно определена поломка. Сделать это можно, как самостоятельно, так и обратиться к специалистам. У последних для проведения данной работы есть необходимое оборудование, инструменты и прочее. Они устранят любую поломку быстро и качественно.

Но, как показывает опыт, данная услуга потребует финансовых затрат. Если вы хотите сэкономить, то можно провести эту работу своими руками. Чтобы разобрать магнитолу, не требуются специальные знания или умения, достаточно знать, как это сделать.

Не читает флешку

Часто бывает так, что магнитола не видит флешку или CD-диск после запуска мотора машины. Иногда диск застревает в приводе или мелодия воспроизводится прерывисто.

Подобные неполадки могут быть вызваны следующими причинами:

• Устройство не способно воспроизводить записи формата, в котором сохранена музыка. В таком случае используйте записи другого вида.
• Если диск не определяется или мелодия воспроизводится прерывисто, скорее всего на оптическую линзу попала пыль. Удалите чужеродные частицы салфеткой или другим подручным предметом.
• Еще одна возможная причина — отсутствие напряжения на лазере. Попробуете установить его самостоятельно.
• Неисправность шлейфового соединения или проводки тоже приводит к тому, что магнитола не распознает флешку. Надо найти поврежденный провод и заменить его новым.
• Прибор может быть перекошен из-за ослабления внутренних винтов крепления. Если их подтянуть, проблема исчезнет.

Помните о том, что при неумелом ремонте магнитола Pioneer может стать непригодной для дальнейшего использования. При возникновении затруднений лучше ремонтировать магнитолу в сервисном центре.

Как подключить магнитолу Pioneer по схеме и цветам проводов

Автомобильная аудиосистема уже давно перестала быть роскошью. В настоящее время трудно встретить автомобиль лишенный такой распространенной опции. На сегодняшний день автомобильные магнитолы представлены в самом широком ассортименте. Таким образом, даже самый взыскательный меломан не останется разочарованным.

Как только заветная магнитола куплена, возникает вполне естественный вопрос: каким же образом подключить её к электросистеме автомобиля?

Конечно же всегда можно воспользоваться услугами автоэлектриков, и проблема будет решена. Но такой исход дела устраивает далеко не всех автолюбителей.

Некоторые из них заинтересованы в том, чтобы без сторонней помощи, собственными силами, произвести установку автомагнитолы. Такой подход позволяет освоить ряд технических умений и навыков, и экономит ваши сбережения.

Таблица: описание устройства

Выключение и перезагрузка

Как выключить магнитолу Pioneer? В качестве примера мы приведем модель DVH-780AV. Вы легко отключите эту автомагнитолу, нажав на клавишу SRC. Если вам нужно деактивировать систему, нажмите на клавишу и удерживайте ее пару секунд. Чтобы перезагрузить аудиосистему, нажмите на Reset. Кнопка расположена в верхней части панели магнитолы, с левой стороны. Получить к ней доступ вы можете, откинув переднюю панель. Перезапускают устройство кончиком ручки или другим похожим узким предметом.

Деактивация демо-режима

Чтобы отключить демо-режим, выполните такие действия:

1. Включите аудиосистему (нажмите на кнопку SRC).
2. Удерживайте кнопку SEL несколько секунд, чтобы войти в меню «Установка».
3. Войдите в раздел «Демо».
4. Выберите опцию «Выкл» (нажмите посередине на переключатель Multi-Control).
5. Выйдите из меню «Установка» (нажмите ESC).

Активация Bluetooth

Активировать Bluetooth нужно для того, чтобы собирать и обрабатывать информацию бортового компьютера, настраивать и регулировать отдельные параметры, передавать контент и соединять его со смартфоном для звонков в формате Hands Free. Правильное подключение Bluetooth возможно, если устройства правильно сопряжены друг с другом. Введите пароль на автомагнитоле, повторите его на своем смартфоне. Если телефон ранее был подключен к системе, то повторно вводить код не стоит.

Как отключить подсветку

Если автомагнитола не отключается после того, как ключ был извлечен из замка зажигания, сделайте следующее:

1. Выберите раздел «System».
2. Из списка выберите раздел «PW Save», затем нажмите кнопку «Off».
3. Отключите аудиосистему. На экране автомагнитолы остается подсветка и часы.
4. Выключите дисплей нажатием клавиши «Display».

Выбор языка

Как выбрать язык? Следуйте этой инструкции:

1. Зайдите в «System»: удерживайте кнопку SRC.
2. Найдите подраздел «Язык» («Language»).
3. Выберите язык.
4. Сохраните.

Часы и звук

Настройка времени на дисплее:

1. Войдите в «System»: удерживайте кнопку SRC.
2. Вращайте ручку громкости, в главном меню выберите вкладку настройки электронных часов.
3. Правой кнопкой перейдите к параметрам часов.
4. Отрегулируйте время кнопкой, которая регулирует громкость.
5. Подтвердите выбор настроек: нажмите и удерживайте кнопку.
6. Нажмите на кнопку со стрелкой влево.

Индикаторы настроек звука в главном меню:

1. Табло с часами.
2. Настройки.
3. Параметры.
4. Подраздел.

Радио

Обозначения на экране для радио:

1. Значок источника импульса.
2. Табло со временем.
3. Диапазон частот.
4. Значок звуковых эффектов.
5. Уровень частоты.

Настраивайте радио так:

1. Включите приемник, нажмите на кнопку «Вправо» и удерживайте ее одну секунду. После начнется автопоиск станции.
2. Выберите радиостанцию, сохраните ее: нажмите на соответствующую клавишу.
3. Точно так же найдите и сохраните другие радиостанции.

Как сбросить настройки

Как обновить работу системы? Полностью отключите питание оборудования. Откройте капот, отсоедините клеммы от аккумуляторной батареи или демонтируйте автомагнитолу и отключите от нее кабель. Чтобы заново восстановить настройки, осуществите подключение магнитолы пионер по цветам.

Как установить магнитолу Pioneer

Итак, выбор пал в пользу автомагнитолы Пионер. Стоит отметить, что подобные аудиосистемы снискали завидную популярность среди наших соотечественников во многом благодаря хорошим техническим показателям и простоте монтажа.

Представленная магнитола отвечает всем требованиям и стандартам, предъявляемым к современным аудиосистемам.

Рассмотрим наиболее подробно все особенности самостоятельной установки магнитолы на автомобиль.

Маркировка проводов

С целью упрощения монтажа любого электрооборудования, изоляция проводов окрашивается в определенный цвет. Таким образом, каждому цвету соответствует конкретные функциональные особенности подводных магистралей.

При подключении магнитолы нужно в первую очередь руководствоваться схемой подключения, прилагаемой в комплекте.

Помимо этого, в комплектацию магнитолы Пионер, как правило, входят 2 контактных штекера, в простонародье именуемые «фишки». Каждая фишка вмещает в себя 4 пары контактов.

Одна из фишек предназначена для подачи питания, другая же служит для подключения акустической системы. В том случае, если так называемая «фишка» отсутствует, не стоит отчаиваться. Её всегда можно приобрести в любом автомагазине.

Прежде чем приступать к непосредственному подключению магнитолы к сети автомобиля, необходимо разобраться в назначении каждого провода.

В большинстве своём цветовая гамма подводных линий магнитолы ограничивается следующими цветами:

Красный провод принято относить к питающей линии, подающей напряжение на магнитолу, при включенном зажигании.

Синяя изоляция указывает на плюсовой контакт, идущий на антенну приемника.

Желтый вывод является питающим выводом, подающим напряжение непосредственно от АКБ, через плавкий предохранитель.

Черный цвет сигнализирует о массовом выводе.

Все остальные провода, в зависимости от вида магнитолы отвечают за питание динамиков. Фиолетовый, белый, черный и зеленый – все они относятся к питающим линиям.

Аналогичная расцветка проводов с наличием черной полосы указывает на минусовую принадлежность данного провода.

Схема подключения

Самостоятельное подключение магнитолы не должно вызвать серьезных затруднений. Достаточно руководствоваться представленной ниже схеме и придерживаться ряда указаний и рекомендаций.

Несмотря на всю простоту монтажа, нередко возникают так называемые нештатные ситуации, когда не представляется возможным разобраться в расположении соответствующих контактов на штекере магнитолы.

В таких случаях, будет наиболее целесообразно обратиться к наглядной схеме штекера Пионер, где последовательно указаны все контакты. Каждое цифровое обозначение контакта на схеме соответствует цветовому оттенку определенного провода.

Важно помнить, что при фиксации проводов необходимо позаботиться об их надлежащей изоляции. Соседние провода не должны соприкасаться друг с другом токопроводящими поверхностями
