Как разобрать шрус уаз патриот - пошаговая инструкция

УАЗ 452 «Буханка»: замена ШРУСов

Несмотря на общую схожесть обмена «гранатами» на всех УАЗах, «Бучанка» очень часто доставляет автолюбителям определенные проблемы в таком ремонте. Впрочем, бояться нечего и делать ремонт по принуждению. Весь процесс подробно обсуждается ниже.

Замена шарнира равных угловых скоростей в автомобиле УАЗ Буханка требует следующих действий:

Также в предварительно подготовленном автомобиле снимите передние колеса.
Используя гаечный ключ или торцевой ключ на «14», отверните шесть гаек крепления сцепления и снимите их.
Отвинтите стопорный элемент (шайбу) подходящим инструментом.
Теперь у вас есть доступ к гайке крепления CVA, открутите ее. Затем снимаем шайбу и, открутив вторую гайку, снимаем кольцо, фиксирующее подшипник. Теперь подшипник и ступицу можно разобрать.
Предпоследним шагом перед снятием «ручника» будет использование гаечного ключа «17», чтобы открутить все болты (их 6) тормозного диска и тяги.
Затем сам ШРУС можно снять, ударив по нему молотком и зубилом.
Установка новой осуществляется так же, как и при замене «гранаты» в UAZ PATRIOT.
Соберите весь механизм в обратном порядке.

Подготовьте автомобиль, как описано выше.
Снимаем передние колеса.
Снимаем тормозной диск (тормозной диск) и датчик АБС.
Отвинтите все опоры цапфы, идущие к поворотному кулаку.
Снимаем вариатор.
Установить новые детали.
Соберите в обратном порядке.

Есть ряд рекомендаций по замене:

Перед сборкой обильно смажьте новые «гранаты».
Надежно затяните вал ШРУСа, но ни в коем случае не «тяните», иначе вал будет проворачиваться с защелкой на креплении, и есть риск быстрой поломки новой детали.
Перед началом ремонта рекомендуется очистить точки подвеса, где будут проводиться основные работы.
После установки вращайте колесо в течение нескольких минут, чтобы можно было смазать все внутри и убедиться, что на валу нет люфта. В таком случае вам придется переделывать работу.

Как видите, заменить ШРУС УАЗ довольно просто. Главное — грамотно взвесить свои силы и следовать приведенным выше рекомендациям. Конечно, без некоторых навыков ремонта автомобилей не обойтись, но без них никуда. Удачи на дорогах!

Диагностика неисправности и её причины

ШРУС, называемый в народе «гранатой», из-за своего внешнего вида, имеет такие основные причины неисправности:

дефект или механические повреждения пыльника;
заводской брак (редкость);
агрессивная манера езды;
отсутствие смазки на трущихся поверхностях детали.

Специфический характер работы – постоянное трение под нагрузкой, и так неблагоприятно сказывается на состоянии детали, вследствие этого, если вы хотите увеличить срок службы ШРУСов — снижайте до минимума возможность проявления причин, указанных выше.

Возникшая поломка «гранаты» требует скорейшей её замены. Проводить конкретную диагностику запчасти на УАЗах зачастую не требуется, неисправность проявляется во время движения автомобиля характерными признаками:

хруст от переднего моста и прочие хрустоподобные звуки, проявляющийся особенно сильно на поворотах, при резком ускорении или во время езды по бездорожью;
во время трогания с места машина начинает движения характерными рыками.

Если всё-таки снять ШРУС с автомобиля, то при попытках передвинуть его в разных стороны наблюдается свободный ход вала. Помимо всего этого, характерными признаком неисправности шарнира является нарушение его целостности (появление сколов, крошки, разрывов и т. д.).

УАЗ 469, 452, 3303 ремонтируем привод передних колес ШРУС.

УАЗ-469, 452, 3303 Главное достоинство УАЗов – привод на все колеса. За это владелец готов прощать машине множество недостатков – высокая проходимость и простота конструкции делают их терпимыми.

Но со временем при езде с включенным «передком» появляется зловещий хруст, колеса в поворотах слегка «закусывает». Причина, скорее всего, в износе ШРУСов. А развивается он, если есть продольный люфт в шарнире, вследствие износа упорных колец. При очередном ТО-2 стоит проверить их состояние. Для этого:


Ключом «на 14» отворачиваем шесть гаек муфты.	. и снимаем ее.

Взявшись за шлицы привода, двигаем его на себя-от себя. Если ощутим люфт – поворотный кулак придется разобрать, чтобы заменить упорные шайбы шарнира.	Разгибаем стопорную шайбу.

…и отворачиваем гайку.	Снимаем стопорную шайбу.

Отворачиваем вторую гайку и снимаем упорное кольцо подшипника.	Снимаем наружный подшипник и ступицу.

Ключом «на 17» отворачиваем шесть болтов крепления тормозного щита и цапфы.	Снимаем пыльник…

…и тормоз в сборе. А чтобы не мешал – укладываем на рессору.	Снимаем цапфу.

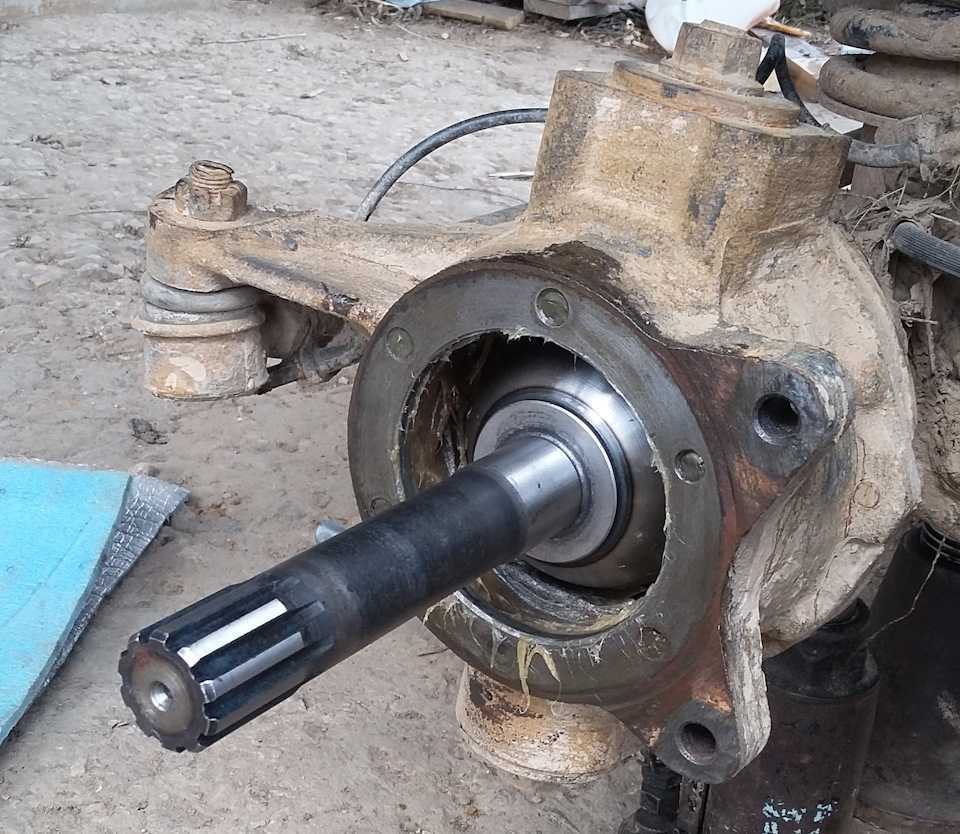

Вынимаем привод и промываем детали в керосине.

Иногда шарнир рассыпается прямо в руках. Чтобы такой ШРУС заставить работать дальше, нужно устранить осевой люфт и совместить оси поворота шарнира и поворотного кулака. Устанавливая новый шарнир, эти условия также необходимо соблюдать, иначе он быстро выйдет из строя.


Если изношена опорная шайба цапфы.	. выбиваем шайбу.

. вынимаем вторую опорную шайбу из шаровой опоры.

Толщину С опорных шайб находим по формуле: С=(Б-А)/2, а диаметры их соответствуют диаметрам гнезд.

Штангенциркулем измеряем расстояние А между опорными щеками шарнира.

Измеряем расстояние Б от гнезда опорной шайбы до торца шаровой опоры.

Шайбы для компенсации люфта можно выточить из стали (сталь 45) и закалить. Их запрессовываем в цапфу и шаровую опору.

Перед сборкой полость шарнира заполняем смазкой «АМ» или ШРУС-4 (около 500 г на шарнир).

Сборку проводим в обратной последовательности. Установив цапфу и тормозной щит, проверяем, нет ли продольного люфта у шарнира и свободно ли он вращается. Нельзя чрезмерно сжимать шарнир. В этом случае нужно вынуть опорные шайбы и уменьшить их толщину.

Определяем неисправность

ШРУС также в народе называют «гранатами», что происходит собственно от вида изделия. Неисправность ШРУСа может быть спровоцирована многими причинами, которые рассмотрим далее:

Основной причиной выхода из строя «гранаты» является повреждение пыльника, что в итоге влечет за собой проникновение агрессивных сред к рабочему элементу изделия.
Если деталь была изготовлена из низкокачественных материалов, но это явление встречается крайне редко.
Агрессивное обращение с автомобилем во время движения.
Отсутствие смазочных материалов.

Таким образом, на основании этих причин возникает неисправность «гранаты», что требует незамедлительной ее замены. ШРУС — это своего рода шарнирное изделие, в устройстве которого имеются детали, работающие в тесном соприкосновении и под постоянными нагрузками. Вследствие этого любой из вышеперечисленных факторов влечет за собой поломку ШРУСа. Определить неисправность ШРУСа несложно. Характерным признаком неисправности данного изделия на внедорожнике УАЗ Патриот, является хруст. Этот характерный звук в виде хруста исходит от шариков, которые движутся по канавке вследствие высокой степени выработки.

Разборка и ремонт

Обнаружить неисправности в наружном ШРУСе можно несколькими способами:

обнаружить видимое разрушение защитного чехла, нарушение его герметичности: потрескавшиеся участки, смазка на наружной поверхности, прочие дефекты;
на слух распознать характерные для такого вида неисправностей звуки: щелчки, треск.

Если одним из двух способов, приведенных выше, вы определили, что у вас, возможно, неисправен один или оба наружных ШРУСа, значит, необходимо их разобрать и убедиться в этом. Думаю, что многим автолюбителям понадобиться инструкция, как разбирать наружный ШРУС. Следует понимать, что у разных марок автомобилей могут быть свои конструктивные особенности, поэтому приведенная ниже инструкция будет содержать основные моменты, общие для большинства машин.

Прежде чем начать, найдите гараж со смотровой ямой или подъемником. Если у вас нет такой возможности – подойдет сухое помещение с ровным полом. Далее, сорвите гайки крепления колеса и ступичную гайку. Поддомкратьте автомобиль, до конца открутите гайки крепления колеса и снимите его. Для безопасности подложите под автомобиль колесо или любую другую опору.

Теперь открутите ступичную гайку до конца и снимите стопорное кольцо с вала. Далее, снимите тормозные колодки и суппорт, закрепив его каким-нибудь крюком за стойку амортизатора, иначе он повиснет на тормозном шланге, который может оборваться вод его весом. Потом головкой открутите болты крепления привода колеса.

Затем потребуется выпрессовать шаровую опору из кулака. Так как мы заранее сняли суппорт, это заметно облегчит задачу (хотя этот шаг можно и пропустить, если на вашем автомобиле доступ к приводу ШРУСа и шаровой достаточно свободный). Открутите болты крепления шаровой опоры, а затем легкими ударами молотка выбивайте шаровую из кулака. Для тех, у кого остались вопросы о том, как впрессовывать шаровую опору, подробная видеоинструкция:

Теперь можно снимать ступицу, а значит появился прямой доступ к наружному ШРУСу. Более подробно о том, как добраться к внешнему ШРУСу, вы можете узнать на видео:

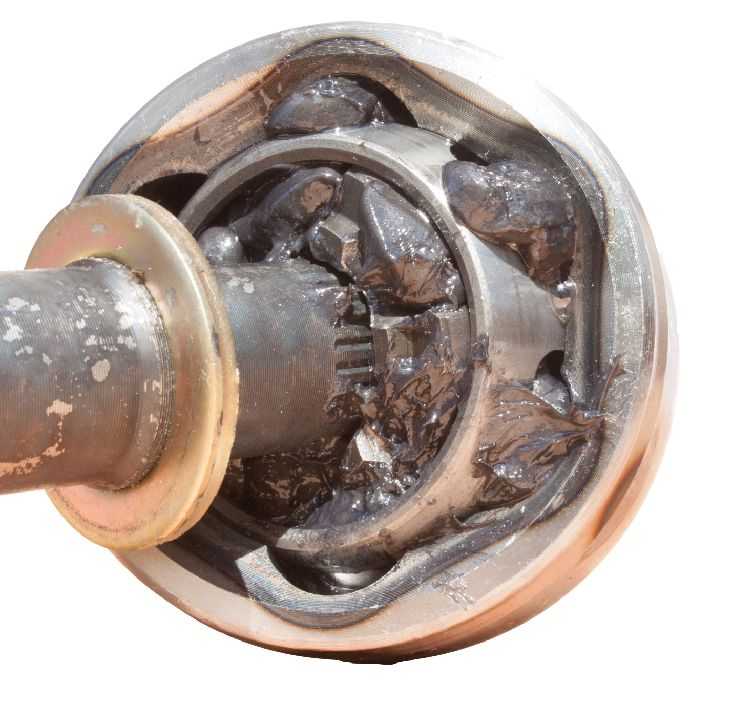

Итак, вы разобрали наружный ШРУС и обнаружили следы износа на его элементах. Значит ли это, что придется полностью заменять наружную гранату или же есть способы произвести ремонт своими руками? Конечно же, варианты самостоятельного ремонта существуют и все зависит от того, какой из элементов гранаты оказался поврежден.

Если изношены только тела качения, то здесь может быть только один вариант ремонта – покупка новых. Шарики вы без труда найдете в любом автомагазине или на ближайшем авторынке, причем по очень низкой цене

Самое важное – выбрать шарики подходящего размера

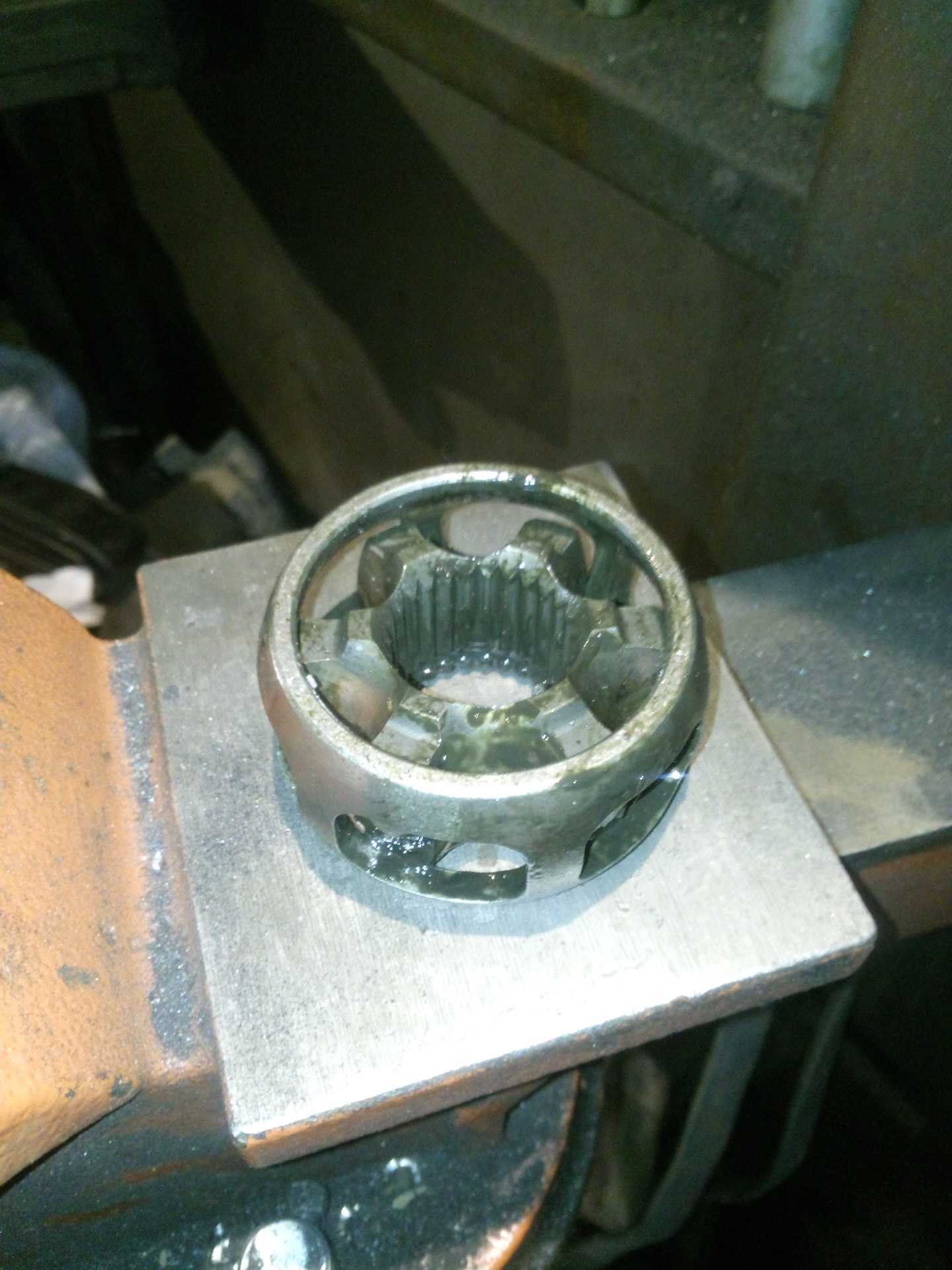

При износе сепаратора вы можете попробовать два способа его отремонтировать (исключая вариант с покупкой нового ШРУСа):

непосредственная замена сепаратора;
перестановка ШРУСов .

Суть первого способа заключается в покупке ремонтного комплекта для наружных ШРУСов либо в приобретение б/у сепаратора на разборе. При покупке «бушного» сепаратора внимательно его осмотрите и убедитесь, что он изношен намного меньше, чем ваш. Перед установкой замочите его в преобразователе ржавчины, а затем зачистите наждачной бумагой. Даже если на нем отсутствовали следы коррозии, такая процедура ему не навредит.

Второй способ очень прост: вам потребуется переставить гранаты с правой и левой полуосей на другую сторону автомобиля (то есть левую – направо, правую – налево). Такой способ может помочь, потому что обычно сепаратор изнашивается неравномерно и при смене направления вращения будут задействоваться неизношенные участки.

Лучшая промывка для двигателя перед заменой масла
Как отремонтировать ШРУС своими руками
Какое зимнее масло лучше заливать в мотор
Как поменять внутренний ШРУС на Калине, Приоре, Нексии

Особенности конструкции

Опора рулевого вала внедорожника УАЗ Патриот представляет собой пластиковый шар с отверстием, за счет которого и обеспечивается отсутствие люфта и исправная работа. В конструкции данного элемента нет ничего сложного, но только стоит заметить, что такие опоры относятся к изделиям старого образца. Основным их недостатком является то, что уже через определенное количество пробега автомобиля, в частности, несколько тысяч, возникают неприятные скрипы и стук. Удалить скрипы и стук можно с помощью специальной смазки, но при этом потребуется каждую неделю осуществлять такие смазочные процедуры. Примерно через 20-30 тысяч км пробега шар стирается и возникает биение вала, что приводит к неисправной работе рулевого механизма. На схеме ниже опора рулевого вала обозначается под номером 13.

С 2012 года автомобили УАЗ Патриот комплектуются опорой рулевого вала нового образца. Что это означает? Означает это то, что опора представляет собой уже не простой шарик из пластика, а специальный резиновый уплотнитель, который в народе еще часто называют «вантузом». Такие «вантузы» раннее устанавливали на внедорожники Ульяновского производства 2005-2006 годов выпуска, но почему-то после этого они были заменены шаром Ваксойла. Ниже представлен шар Ваксойла или опора старого образца:

А вот как выглядит опора нового образца для вала рулевого механизма внедорожника УАЗ Патриот.

После выхода из строя опоры старого образца, абсолютно любой владелец внедорожника УАЗ Патриот может установить себе изделие новой модели. Как это сделать, рассмотрим детальнее.

Замена опоры

Стоимость изделия нового образца не является заоблачной и составляет около 300 рублей. Процесс замены также не является трудоемким, хотя при этом необходимо знать порядок проведения замены. Итак, рассмотрим, что же представляет собой замена опоры рулевого вала старого образца на новый. Перед проведением работ рекомендуется обесточить питание автомобиля, отсоединив клемму «минус».

Первоначально в салоне автомобиля необходимо вывинтить три шурупа, с помощью которых крепится заглушка панели. После этого заглушку необходимо демонтировать. На фото ниже показана заглушка панели, которую следует демонтировать.
Во время демонтажа следует отсоединить от кнопок управления светом колодку.
Под панелью необходимо добраться до рулевого кардана и отвинтить болтовое соединение, с помощью которого сжимается кардан. При этом потребуется воспользоваться двумя видами гаечных ключей на «10» и на «12». После того, как будет ослаблено стяжение кардана, необходимо вылезти из автомобиля и открыть капот.
В подкапотном пространстве нужно увести в сторону бачок с тосолом,
чтобы иметь доступ к конструкции кардана, а точнее, к его опоре.
Теперь необходимо вывинтить 4 гайки, с помощью которых крепится шарик.
На рулевом кардане необходимо найти аналогичный стяжной болт и вывинтить его.
Из салона можно осуществить демонтаж вала, что и необходимо сделать.
В подкапотном пространстве осуществляется замена изношенного шарика на новый «вантуз». Все отверстия для закрепления совпадают, поэтому никакие доработки не понадобятся.
После этого устанавливается вал и фиксируется с помощью стяжных болтов из салона и под капотом.
Теперь можно осуществлять установку извлеченных деталей в порядке обратном снятию и приступать к испытанию установленного устройства.

Все делается очень быстро и не требует никаких раздумий, главное, соблюдать последовательность. Стоит отметить, что после установки резинового уплотнителя можно ощутить, как изменится рулевое управление автомобилем. Управлять ним будет легче, приятнее и без ощущений посторонних шумов и скрипов. Срок службы «вантуза» составляет около 50 тысяч км пробега, но — это зависит от характера вождения автомобиля.

Вопрос про ШРУС

Сообщение samael » Вт апр 30, 2013 10:54

Сообщение Nomad » Вт апр 30, 2013 11:29

Нет, гнется на 35 градусов:

Сообщение samael » Вт апр 30, 2013 11:38

Сообщение trax777 » Вт апр 30, 2013 12:09

Сообщение samael » Вт апр 30, 2013 12:48

Сообщение NATOvec » Вт апр 30, 2013 12:59

Сообщение knv_230 » Вт апр 30, 2013 13:12

Сообщение samael » Вт апр 30, 2013 15:20

Сообщение NATOvec » Вт апр 30, 2013 16:52

Сообщение knv_230 » Ср май 01, 2013 11:57

Сообщение samael » Сб май 04, 2013 17:57

Сообщение ZamPoteh » Сб май 04, 2013 19:06

Сообщение samael » Сб май 04, 2013 19:53

Сообщение ZamPoteh » Сб май 04, 2013 20:01

Сообщение samael » Сб май 04, 2013 20:38

Сообщение ZamPoteh » Сб май 04, 2013 21:56

Сообщение samael » Вс май 05, 2013 10:01

Сообщение ZamPoteh » Вс май 05, 2013 10:32

Сообщение samael » Чт май 09, 2013 15:37

Сообщение ZamPoteh » Пт май 10, 2013 11:23

Сообщение samael » Пт май 10, 2013 12:35

Сообщение Tigroezh » Пн май 13, 2013 06:39

Сообщение sciurus » Пн май 13, 2013 08:27

Сообщение samael » Пн май 13, 2013 09:54

Сообщение sciurus » Вт май 14, 2013 06:41

Отдельно самих гранат (ну как ВАЗ п.п. напр.) я не встречал в продаже, продаются “левая” и “правая” хотя различия только в длинне валов. Так вот: когда менял подшипники шкворневые, за одно промыл гранату. Чтоб её разобрать – её нужно отделить от вала. Сбивается на весу кувалдочкой. И тогда можно вынуть из гранаты сепаратор, шарики и крестовину. Ну и на самом деле, сама граната подходит как на левую сторону так и на правую. )

Это теоретически был ответ на топстарт: гранату можно было сбить с вала, и не вынимая весь вал снять ШОПК. Думаю что слез бы через шлицевое соединение вала с гранатой. )

Сообщение samael » Вт май 14, 2013 08:51

Сообщение Nuke » Вт май 14, 2013 09:31

Сообщение samael » Вт май 14, 2013 10:39

Сообщение trax777 » Вт май 14, 2013 11:08

Сообщение sciurus » Вт май 14, 2013 11:23

Сообщение ZamPoteh » Вт май 14, 2013 13:39

Сообщение Nuke » Ср май 15, 2013 04:41

Сообщение samael » Ср май 15, 2013 08:41

Сообщение ZamPoteh » Ср май 15, 2013 12:39

Сообщение digger » Вс июл 28, 2013 20:26

Сообщение Ваксойл » Пн июл 29, 2013 07:34

Видимо имеется ввиду не сальник цапфы, а бронзовая втулка?

ШРУС имеет две точки опоры, одна из них полуосевая шестерня в дифференциале, а вторая – бронзовая втулка в цапфе. В тех случаях, когда шайбы осевого смещения ШРУСа подобраны верно, а в бронзовой втулке отсутствует чрезмерный люфт, этих двух опор более, чем достаточно. Примеров, когда поворотный кулак без всякого вмешательства выхаживает более 200 000 километров, достаточно много. А вот примеры, когда втулка в цапфе оказывается разбитой или вовсе выпавшей из своего гнезда, встречаются достаточно редко.

Замена шрусов на автомобилях УАЗ 469, Patriot (Патриот) и их модификациях

Устройство переднего моста:

При обслуживании автомобиля УАЗ демонтаж шарнира равных угловых скоростей проводят по нескольким причинам:

Выход ШРУСа из строя
Повреждение шарнира
Необходимость доступа к другим узлам приводного механизма

Не смотря на обилие модификаций автомобиля УАЗ 469 конструкция данного узла неизменна у всех. Даже, казалось бы, новая модель ПАТРИОТ в техническом плане не далеко ушла от оригинала 1964 года разработки.

ПОРЯДОК ПРОВЕДЕНИЯ ДЕМОНТАЖА ШАРНИРА СЛЕДУЮЩИЙ:

Автомобиль фиксируется стояночным тормозом с обязательным выставлением противооткатных упоров.
Машина поднимается домкратом и обязательно выставляется на опорные элементы.
Снимаются два передних колеса.
Демонтируются тормозной диск и датчик ABS (если установлен).
Выворачиваются болты крепления цапфы к блоку поворотного кулака.
Снимается цапфа в сборе со ступицей и муфтой отключения переднего привода.
Демонтируются полуоси вместе с шарниром.
При дальнейшем снятии ШРУСа с полуоси потребуются молоток и проставка. Главное при нанесении ударов – не прилагать излишнюю силу. При правильном нанесении ударов шарнир легко выходит из посадочного места.

ПРОВЕДЕНИЕ РЕМОНТА ШРУСА

Если вы посчитали ремонт шарнира вашего УАЗ возможным вариантом, то операции по разбору узла необходимо проводить в следующей очередности:

Первоначально, используя любой маркер, нужно сделать разметку взаимного расположения внутренней и наружной обоймы.
Зажав шарнир в тисках, необходимо до упора вывернуть внутреннюю обойму и поочередно извлечь шарики, прибегая к легкому постукиванию молотком по отвертке или пробойнику.
Извлекаем кулак с сепаратором, вращая его. Потребуется один конец чуть утопить в окне самого сепаратора.
После разъединения детали следует тщательно очистить с целью проведения дефектовки. Это позволит в случае выявления сколов, раковин или других повреждений канавок, пазов отказаться от проведения дальнейших восстановительных работ. Целесообразно узел весь заменить, установив новый.
Обычно ремонтные операции после осмотра разобранного шарнира УАЗ и сводятся к установке шариков соответствующего размера (они должны обеспечить определенный натяг) или замене одного из кулаков поворотного шарнира. Учитывайте, что для замены нельзя использовать шарики, относящиеся к разным ремонтным группам.

Следует отметить что существует несколько видов ШРУСов для автомобилей УАЗ.

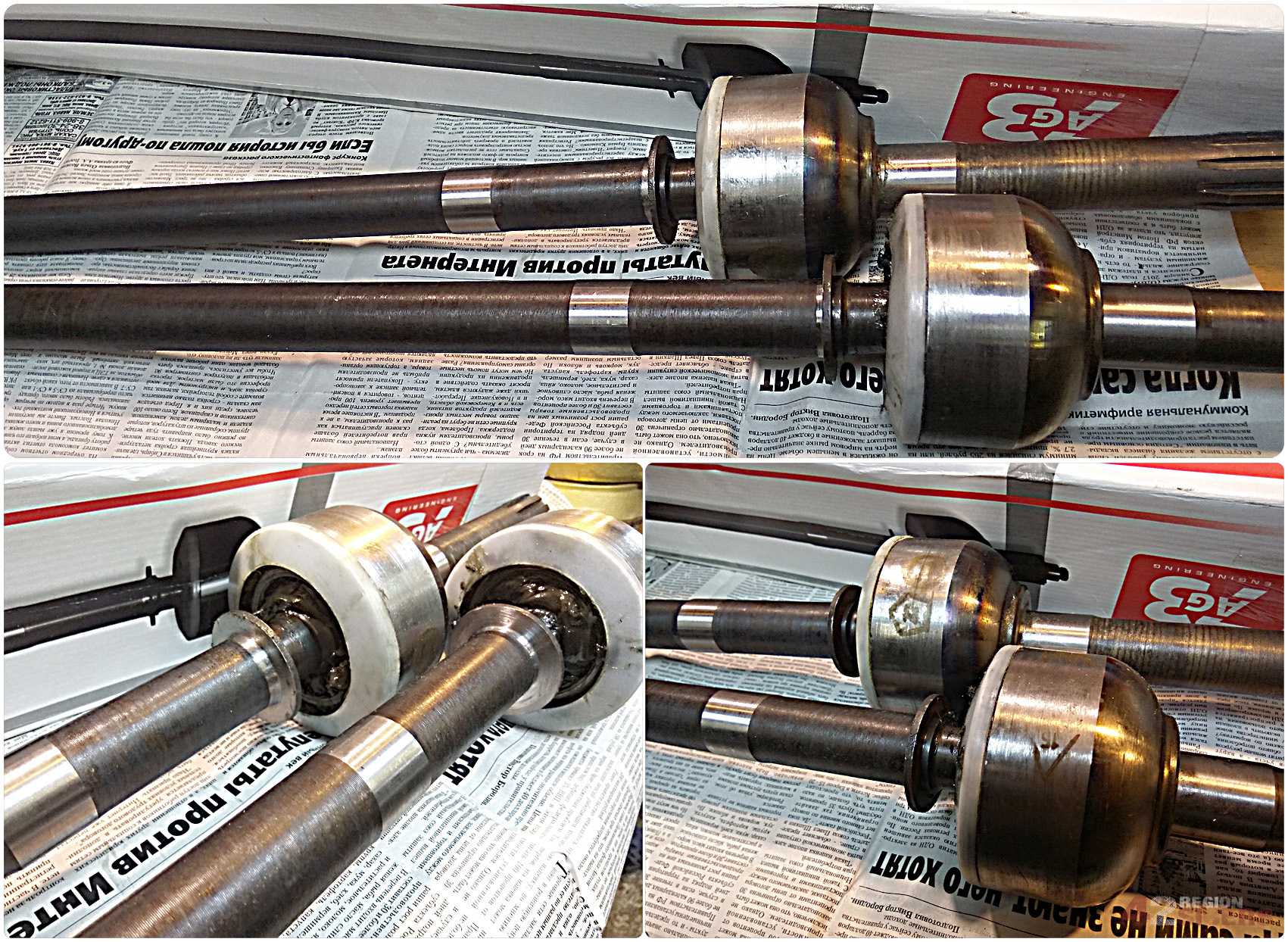

Верхний – родной ШРУС типа «Вейс» Нижний – типа «Бирфильд» и является более современным и надежным в сравнении с родным. Так же существует шарнир типа «Виллис», который не имеет в своей конструкции шариков и считается самым надежным из всех по причине минимизации количества движущихся деталей.

Проведение сборочных операций ШРУС требует соблюдения строгой последовательности, нарушение которой чревато сбоями в работе механизма. При сборке не следует забывать об обильной смазке. Рекомендуется использовать консистентную пластичную смазку ШРУС-4 (в крайнем случае подойдет «Литол»).

В начале работ закрепляем длинный кулак и вставляем центральный шарик. Не забываем проконтролировать, установлено ли все в соответствии с ранее нанесенными метками. Смонтировав короткий кулак, начинаем его поворачивать, поочередно устанавливая шарики по периферии.

Завершая установку шариков, следует развести кулаки на расстояние до 12 мм и смонтировать четвертый шарик, который немного закусит. После этого поворачивают деталь в вертикальное положение, прибегая к помощи медного молотка.

Собранный ШРУС должен обеспечивать вращение с моментом в 300-600 кг/см. Напомним, что работа поворотного шарнира напрямую связана с количеством внесенной смазки. Не забудьте положить 40-50 г непосредственно в защитный чехол ШРУСа. Герметичность самого шарнира обеспечивает не только заложенная смазка, но также надежная фиксация при помощи хомута.

После завершения монтажных работ следует некоторое время проворачивать шарнир. Это позволит не только равномерно распределить смазку, но и убедиться в том, что вращение происходит равномерно, без приложения избыточных усилий на отдельных участках. После проведения диагностики можно приступать к монтажу цапфы, тормозного диска и собственно колес.

Ремонт ШРУС, в отличие от обычной замены на новый шарнир равных угловых скоростей, является чуть более трудоемким, однако обходится несколько дешевле.

Необходимые инструменты: набор рожковых и торцевых ключей, домкраты, отвертки, молоток.

Ступицы колес УАЗ-3741, УАЗ-3962, 3909, 2206, 3303, регулировка

Все ступицы колес грузопассажирских автомобилей УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303 имеют одинаковое устройство. Ступицы колес устанавливаются на двух одинаковых роликовых конических подшипниках.

Ступицы колес УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303, устройство.

Наружные кольца подшипников запрессованы в ступицы колес и от осевых перемещений удерживаются стопорными кольцами. Внутренние обоймы подшипников установлены на цапфу свободно. Подшипники на цапфе затягиваются двумя гайками, стопорение которых производится замочной шайбой. Между внутренним кольцом наружного подшипника и гайкой установлена стопорная шайба с выступом, входящим в паз на цапфе.

Для предотвращения вытекания смазки из ступицы и попадания в нее пыли, грязи и воды со стороны внутреннего торца имеется манжета. Между манжетой и внутренним подшипником установлена упорная шайба для предотвращения повреждений рабочей кромки манжеты о подшипник при снятии ступицы.

Ступица для крепления колеса имеет пять болтов, которые запрессованы в отверстия фланца. Болтами одновременно крепятся к ступице маслоотражатель с прокладкой, который предназначен для предотвращения попадания проникающей через манжету смазки на тормозные колодки и отвода ее наружу через отверстия во фланце ступицы и тормозном барабане.

Маслоотражатель, кроме того, ограничивает попадание к манжете грязи, проникающей внутрь тормозного барабана. Крепление ведущих фланцев или полуосей к ступицам колес осуществляется болтами, изготовленными из хромистой стали.

Обслуживание ступиц колес УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303.

Обслуживание ступицы заключается в проверке зазора в подшипниках и при необходимости, их регулировке, проверке креплений к ступицам ведущих фланцев или полуосей болтами. Наличие зазора в подшипниках надо проверять покачиванием колес

Обращать особое внимание на правильность регулировки подшипников ступиц колес нового автомобиля

Для замены смазки ступицу снять с цапфы, удалить отработавшую смазку, тщательно промыть подшипники и смазать их свежей смазкой. Между подшипниками заложить слой смазки толщиной 10-15 мм. Не закладывать в ступицы смазки больше нормы во избежание ее попадания в колесные тормоза. Для смазки ступиц применяется Литол-24.

Регулировка подшипников ступиц колес УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303.

Регулировку подшипников ступиц колес необходимо выполнять в следующей последовательности :

1. Поднять домкратом автомобиль со стороны колеса, подшипники которого должны быть отрегулированы.2. Вынуть полуось у заднего моста или снять ведущий фланец ступицы и муфту отключения колес у переднего моста.3. Отогнуть ус замочной шайбы, отвернуть контргайку, снять стопорную шайбу.4. Ослабить гайку регулировки подшипников на 1/6-1/3 оборота (1-2 грани).5. Проворачивая рукой колесо, проверить легкость его вращения. Колесо должно вращаться свободно без задевания тормозных колодок за барабан.

6. Затянуть гайку регулировки подшипников ступицы с помощью ключа и лопатки-воротка усилием одной руки. При затягивании гайки проворачивать колесо для правильного размещения роликов на беговых дорожках колец подшипников и нажимать на вороток ключа плавно, без рывков.7. Отпустить гайку при необходимости на 1/4-1/3 оборота (1,5-2 грани), установить замочную шайбу, навернуть и затянуть контргайку. Если на усах замочной шайбы есть хотя бы незначительные трещины, шайбу заменить.8. Проверить регулировку подшипников после затяжки контргайки. При правильной регулировке колесо должно свободно вращаться без заеданий, заметного осевого зазора.9. Загнуть один ус замочной шайбы на грань гайки, а второй — на грань контргайки.10. Вставить полуось заднего моста или поставить ведущий фланец и муфту отключения колес переднего моста, установить пружинные шайбы и затянуть болты.

Окончательно правильность регулировки подшипников проверять наблюдением за нагревом ступиц колес после движения автомобиля. Если ступица нагревается сильно, рука нагрев не терпит, отпустить гайку на 1/6 оборота (1 грань), соблюдая последовательность и правила, изложенные выше. Проверяя регулировку подшипников на нагрев, не надо пользоваться рабочими тормозами, так как в этом случае ступицы могут нагреваться и от тормозных барабанов.

Биение передних колес автомобилей УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303.

Может возникать в случаях :

— Большого зазора в подшипниках ступиц передних колес.— Увеличенного зазора в подшипниках шкворней.— Увеличенного зазора в шарнирах поперечной рулевой тяги.— Деформации колеса из-за погнутости обода или диска.

Усиленные полуоси на УАЗ

В системе полного привода российского внедорожника UAZ Patriot присутствует задний мост, который имеет наименования «Спайсер». Эксплуатация предполагает езду по пересеченной местности, что провоцирует возникновение поломок элементов ходовой части и привода. Конкретнее, приходят в негодность полуоси. Чтобы предотвратить развитие такой ситуации, рекомендуется прибегнуть к установке усиленных полуосей для укрепления заднего моста.

Такие детали, необходимые для заднего моста автомобиля UAZ Patriot имеют относительно небольшую стоимость, которая может достигать 7 тыс. руб. Усиленным полуосям в тандеме с мостом «Спайсер» нестрашны ухабы и прочие дорожные препятствия. Принцип установки этих элементов аналогичен обычным полуосям, поэтому целесообразным действием будет во время работ по замене сальника установить усиленные изделия.

Подготовка к замене

Прежде чем приступить к замене, важно подготовиться. В первую очередь купите новую или новые «гранаты», которых в автомобильных магазинах достаточно много, ведь поломки ШРУСов на УАЗах — не редкость

В процессе покупки главное, чтобы новая деталь полностью подходила к вашей модели машины.

Далее, необходимо подготовить стандартный для ремонтных мер переднего моста УАЗ набор инструментов, включающий в себя:

набор накидных, торцевых ключей и головок с трещоткой (удлинителем);
отвёртка ударного типа;
ключ «ступица» — 55 размера (реже другого);
домкрат, брусок под колёса;
смазочное средство, желательно и аэрозоль, и кремообразное;
молоток;
тряпка.

Последним этапом подготовки к замене ШРУСа будет правильная установка автомобиля. Делается она следующим образом:

Поставьте ваш УАЗ над смотровой ямой или поднимите его на подъёмнике.
В первом случае поставьте машину на ручной тормоз и, в целях подстраховки, положите под задние колёса подпорки в виде бруса дерева.
При необходимости можно отмыть от грязи рабочую зону подвески и провести более детальный осмотр состояния деталей.

Замена подшипника

Итак, ступица в руках – осталось только вынуть старый элемент и установить новый. Для этого берем в руки отвертку и извлекаем внутреннее кольцо ступицы. Последний элемент тоже достаем наружу

Обратите внимание, что для демонтажа элемента придется извлечь сальник. Он одноразовый и повторной установке не подлежит. На следующем этапе извлекаем упорную шайбу сальника ступицы и выворачиваем кольцо внутреннего подшипника

На следующем этапе извлекаем упорную шайбу сальника ступицы и выворачиваем кольцо внутреннего подшипника.

Чтобы выпрессовать старый элемент, следует воспользоваться съемником. Аккуратно сжимаем усики внутреннего и наружного стопорного кольца и достаем детали наружу.

УАЗ 452 «Буханка»: замена ШРУСов

Несмотря на общую схожесть в замене «гранат» на всех УАЗах, «Буханка» очень часто вызывает некоторые проблемы у автолюбителей при подобном ремонтном мероприятии. Однако бояться ничего не стоит, и провести ремонт под силу каждому. Ниже подробно рассмотрен весь процесс.

Замена ШРУСа на УАЗ «Буханка» требует выполнения следующих действий:

Также на заранее подготовленном автомобиле демонтируйте передние колёса.
При помощи головки или торцевого ключа на «14» открутите шесть крепящих муфту гаек и демонтируйте её.
Разогните стопорный элемент (шайбу) специальным приспособлением.
Получен доступ к гайке крепления ШРУСа, открутите её. Затем снимите шайбу и, открутив вторую гайку, снимите кольцо упора подшипника. Теперь можно демонтировать подшипник и ступицу.
Предпоследним шагом перед снятием «гранаты» будет демонтаж ключом на «17» всех креплений (их 6) щита тормоза и цапфы.
Далее, можно снимать и сам ШРУС, также обстучав его молотком и зубилом.
Установка нового происходит таким же способом, как и при замене «гранаты» на УАЗ ПАТРИОТ.
Соберите весь механизм в обратном порядке.

Подведем итоги

Как видно, на выход из строя внутренних или наружных ШРУСов четко указывают характерные признаки, рассмотренные выше

При этом важно понимать, что наружный и внутренний шарниры отличаются друг от друга, они испытывают разные нагрузки и выполняют несколько различные функции. Во время диагностики ШРУС внутренних или наружных, эти нюансы нужно отдельно учитывать

В качестве итога отметим, что если все же необходима замена ШРУСа, тогда замена гранаты должна проводиться опытным специалистом. В условиях обычного гаража ШРУС поменять вполне можно, однако нужны специальные съемники, набор инструментов и навыки выполнения подобных работ.
