Что такое реверсивный старт бензинового генератора

Привод стартера с храповой обгонной муфтой

Конструкция привода стартера с храповой обгонной муфтой

Данный тип привода может работать под повышенными нагрузками, поэтому применяется в системе запуска двигателя грузовых ТС. Механизм состоит из следующих деталей:

Пара из ведущей и ведомой полумуфт, сопряженных торцами, на которых выполнены храповые пилообразные зубцы. Благодаря форме зубцов полумуфты могут вращаться друг относительно друга в одном направлении, но не могут в обратном;
Направляющая втулка, на которой посредством ленточной резьбы установлена ведущая полумуфта, и свободно расположена ведомая;
Приводная шестерня, жестко соединенная с ведомой полумуфтой;
Механизм блокировки полумуфт в расцепленном состоянии (состоит из конической втулки, пластиковых сухарей и их направляющих), расположенный внутри ведомой полумуфты;
Корпус муфты, в задней части которого располагается втулка отводки, соединенная с вилкой привода.

Устройство монтируется на вал электромотора аналогично описанной выше роликовой муфте. Функционирует привод следующим образом. При включении зажигания тяговое реле посредством вилки подводит привод к венцу маховика, вводя в зацепление с ним приводную шестерню. При включении электромотора направляющая втулка муфты приходит во вращение, увлекая за собой и ведущую полумуфту. Так как обе полумуфты соединены зубчатыми торцами, то крутящий момент передается на ведомую полумуфту и шестерню привода, а от нее на венец маховика и коленвал.

После запуска мотора угловая скорость венца маховика резко увеличивается, а вместе с этим возрастает и скорость ведомой полумуфты. Она теперь вращается быстрее ведущей полумуфты и начинает проскакивать по храповым зубцам — поток крутящего момента между ними разрывается. Однако высокая скорость вращения ведомой полумуфты может привести к поломке храповых зубов, поэтому в муфте предусмотрен механизм блокировки — его сухари при подъеме ведомой полумуфты на высоту храповых зубов за счет центробежных сил поднимаются и удерживают полумуфту в отведенном состоянии.

После выключения зажигания привод стартера отводится в первоначальное положение, сухари механизма блокировки пружиной отводятся и деблокируют ведомую полумуфту — механизм вновь готов к работе.

Реверсивные и нереверсивные пускатели

Устройства бывают различных видов и выполняют все поставленные задачи.

Пускатели бывают двух типов:

нереверсивные;
реверсионные.

В реверсивном пускателе в одном корпусе существуют два единичных магнитных устройства, имеющих электрическое подсоединение между собой и прикреплённых в совокупном основании, но функционировать может только один из данных пускателей — или только первый, или только второй.

Реверсивный прибор вводится через естественно-закрытые блокировочные контакты, роль которых — устранить синхронное включение двух групп контактов — реверсивной и нереверсивной, для того чтобы не случилось межфазного замыкания. Определённые модификации реверсивных пускателей для предоставления этой же функции имеют защиту. Фазы питания возможно переключать по очереди для того, чтобы выполнялась главная функция реверсивного пускателя — перемена направления вращения электродвигателя. Изменился порядок чередования фаз — поменялось и направление ротора.

Подключение асинхронного мотора 380 В к трехфазной сети в реверс

Схема асинхронного подключения в прямом направлении имеет определенную последовательность подачи фаз A, B, C на контакты двигателя. Его можно изменить, например, добавив переключатель, который менял местами любые две фазы. Таким образом получается обратная схема электродвигателя. В практических схемах такие фазы считаются B и A.

Дополнительное оборудование:

Станция на три кнопки, где два контакта имеют нормально разомкнутое положение (в исходном состоянии контакт не проводит ток, при нажатии кнопки цепь замкнута), один нормально замкнут.
Магнитные пускатели (КМ1 и КМ2).

Схема работает следующим образом:

Вал двигателя начинает вращаться в основном направлении.
При нажатии кнопки «Далее» ток течет к катушке соленоида контактора 1, которая притягивает якорь силовыми контактами. При этом нарушена цепь управления контактором 2, теперь невозможно включить его кнопкой «Реверс».
При нажатии кнопки «Реверс» аналогичные процессы происходят только в цепи контактора 2. Вал двигателя будет вращаться в направлении, противоположном основному.
При нажатии кнопки «Стоп» ток в цепи обмотки управления отключается, электромагнит отпускает якорь, силовые контакты размыкаются, замыкающий контакт кнопки «Реверс» замыкается и теперь можно нажимать.
При включении автоматических предохранителей AB1 (линия питания), AB2 (цепь управления) ток течет к трехкнопочному переключателю и к клеммам магнитных контакторов, изначально разомкнутых.

Устройство реверсивного переключателя

Реверсивный переключатель представляет собой электромеханическое устройство, которое служит для изменения направления тока в цепи бензогенератора. Он особенно полезен при использовании генераторов на строительных площадках и в отдаленных районах, где часто возникает необходимость изменять направление вращения двигателя.

Основной компонент реверсивного переключателя — это электромагнит, который управляет перемещением контактов. Когда электромагнит подает сигнал, контакты переключателя перемещаются и устанавливаются в нужном положении, обеспечивая изменение направления потока электрического тока.

Реверсивный переключатель также имеет рукоятку или кнопку управления, с помощью которой можно переключать направление тока. Обычно рукоятка имеет два положения — вперед и назад. При переключении рукоятки вперед, питание подается на контактные кольца и обеспечивается одно направление вращения двигателя. При переключении рукоятки назад, питание подается на другие контактные кольца и осуществляется обратное направление вращения двигателя.

Реверсивный переключатель обеспечивает надежное и удобное изменение направления вращения двигателя бензогенератора. Он широко применяется в различных сферах, где требуется изменять направление вращения, таких как строительство, промышленность и сельское хозяйство.

Система старт-стоп вредит двигателю?

Благодаря применению стартеров и аккумуляторов, предназначенных для систем, нам не нужно беспокоиться о том, что эти элементы придется часто заменять. К сожалению, они будут дороже, чем стандартные (батарея даже в два раза).

Предполагается, что слишком частый запуск и гашение двигателя сокращает его срок службы до 1/3 , а наиболее загруженные компоненты включают турбокомпрессор (без надлежащего охлаждения), двухмассовый маховик и опоры двигателя (каждый пуск приводит к увеличению вибрации). Расходы на приобретение этих деталей быстро компенсируют экономию, полученную при более низком расходе.

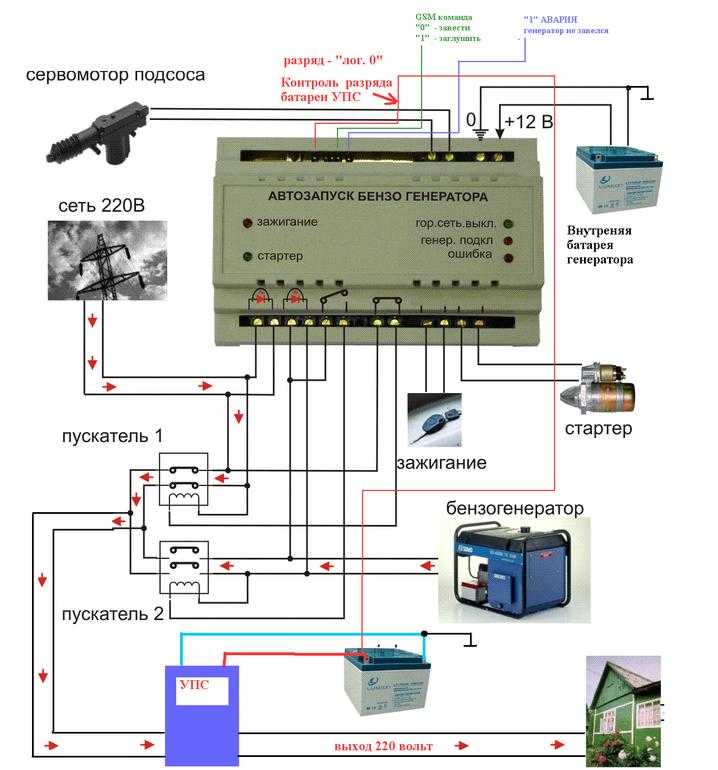

Применение ABP

Система автозапуска более дорогая по сравнению с ручной, но она постоянно отслеживает напряжение в сети. При исчезновении напряжения контактор прерывает связь АВР с центральной электросетью. Включается стартер, и генератор начинает работу. Большинство владельцев генераторов отдают предпочтение применению более дешевой частичной автоматизации, работающей следующим образом:

Подсоединение магистрального питания идет через контактор, размыкающийся при отключении ввода.

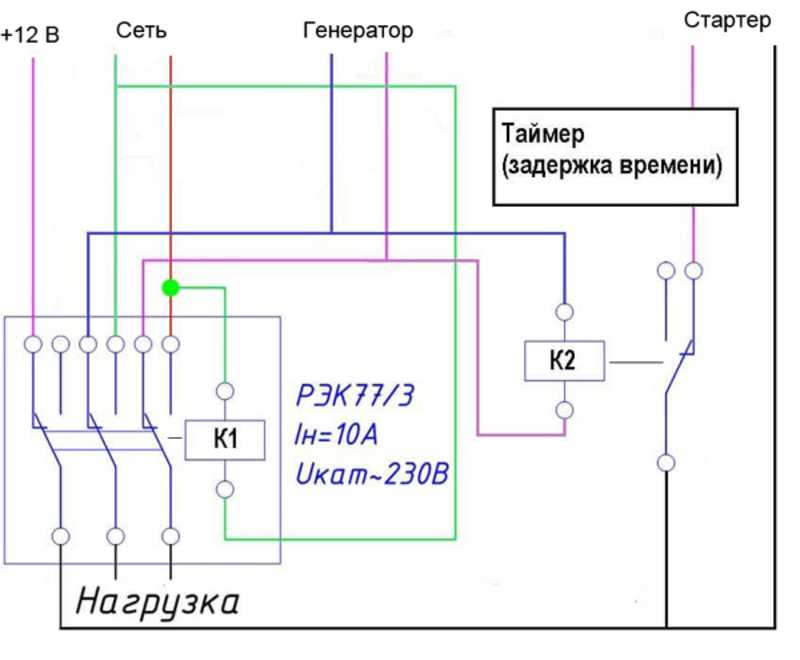

Бензогенератор запускается вручную. В него устанавливается реле времени для прогрева мотора и автоматического перевода на подсоединение резерва к домашней сети.
При восстановлении электроснабжения контактор отключается, и нагрузка снова подается с общей сети.

Полностью автоматизированная система энергоснабжения регулирует работу бензогенератора с помощью микропроцессоров.Видео на эту тему

Как переделать стартер мтз на обратное вращение

Вопросы задавать можно только после регистрации. Войдите или зарегистрируйтесь, пожалуйста.

ПОЖАЛУЙСТА ПОДСКАЖИТЕ КАК ПЕРЕДЕЛАТЬ СТАРТЕР МТЗ НА ОБРАТНОЕ ВРАЩЕНИЕ

А вчём секрет . За чем в обратную сторону

— А где вы успели нажить себе так много врагов? — Для этого не надо быть гением. Делай своё дело, говори правду, не подхалимствуй — и этого вполне достаточно, чтобы любая шавка облаяла тебя из-под каждого забора.

НУЖНО ВОПЛОТИТЬ В ЖИЗНЬ ОДНУ ЗАДУМКУ НО ДЛЯ ЭТОГО НАДО ПЕРЕДЕЛАТЬ СТАРТЕР

какую если не секрет? Редуктор?

Массу и плюс местами поменять наверное.

НУЖНО ВОПЛОТИТЬ В ЖИЗНЬ ОДНУ ЗАДУМКУ НО ДЛЯ ЭТОГО НАДО ПЕРЕДЕЛАТЬ СТАРТЕР

Народ выпытывает,чтоб дать какой нибудь другой вариант решения вашей проблемы,а вы молодогвардейца играете.

Министр с.х.—кордиолог,ей бы заместителя онколога—вот тогда будем жить.

ДА НЕТ ОТЛУЧАЛСЯ НЕНАДОЛГО ДРУГОЙ ВАРИАНТ ЕСЛИ ТОЛЬКО АНАЛОГИЧНЫЙ ПОМОЩЬНОСТИ НО ОБРАТНОГО ВРАЩЕНИЯ ДРУГОЙ КАКОЙ НИБУДЬ СТАРТЕР

Массу и плюс менять бесполезно-вращение таким-же и останется.Нужно поменять местами шинки которые подключены к плюсовым щёткам(изолированы от корпуса).

Если полярности поменять то будет кз. А вопрос с бендиксом и втягивающей как решать?

clone7719 а это точно поможет или это предположение.

VVKKTOR возьмите для эксперимента 12 вольтовый электродвигатель с электромагнитным возбуждением(с постоянными магнитами не пойдёт-там и так всё ясно),и поменяйте выводы обмотки возбуждения местами. будет обратное вращение.С стартером не пробовал. но электродвигатель он и в Африке электродвигатель.

Здравствуйте! Раз уж зашла тема о изменении вращения якоря стартера, расскажу про свой опыт в этом деле. Был у меня стартер Магнетон, на 24в, сгорел якорь и статор, поменял на новые з/п. Но этой зимой опять погорело все, не выносит долгих пусков, больше ремонтировать не стал и так на запчасти почти тоже потратил сколько он стоит.

В общем решил переделать его под стартер на 12 вольт под МТЗ82. И решил скрестить магнетон с жигулевским стартером маленький и без редуктора как называется не знаю. токарными и сварочными работами доделал статор и якорь под корпус магнетона и в общем все по геометрии вравильно крутится редуктор вращается.

Пришло время на испытание, подключил к АКБ и увидел что бендикс вращается в право а должен влево. в магнетоне редуктор одинарный понижающий и имеет смену вращения, и изначально вращение якоря на магнетоне правое. Вобщем задался изменением вращения. поменял подключение от акб сменил полюсма ни чего не получилось. затеялся сменой точек питания массы и плюса. корпуса щеток поменял изолировал ни чего не получилось.

В жигулевской обмотке три катушки сириесные а одна шутовая. Купил новые катушки и сделал ка на магнетонепо две катуши, получилось четыре, две пары, иоесть цепочка такая, плюс — щетка — катушка 1 — катушка2 — минусовая щетка. и вторая пара такаяже. подключил и направление не поменялось.

Источник

Реверсивный и прямой пускатель

Ключевое отличие между этими устройствами – схема присоединения. Также может отличаться комплектация каждого из устройств, что определяет в дальнейшем особенности применения. Контактор прямого действия имеет одиночную конструкцию, а реверсивный наоборот – блочную, которая включает два прямых переключателя, расположенных в цельном корпусе. Ниже приведены примеры таких моделей: ПМЛ 1100 и 1500. Как можно видеть, даже визуально по корпусу легко определяется тип конструкции контактора.

При реализации реверсивного подключения стоит учитывать одно условие, согласно которому должно полностью исключаться одновременное срабатывание пускателей

Это важно для избегания КЗ при работе электродвигателя

Всего реализовано две ключевые схемы соединения реверсивного стартера магнитного типа на моторы: от сети электропитания на 220 и 380 вольт.

Схема реверса на 220В

Данная монтажная схема включает такие ключевые составные части:

блок-контакты;
катушки магнитных стартеров, которые соответственно, рассчитаны на работу от напряжения 220в;
релейные детали: защитные контакты (токовые или магнитные, зависимо от модели);
силовые контакты для пускателей.

Вот визуальное исполнение данной схемы, где конструктивные элементы обозначены соответствующими цифрами.

Как можно видеть, на рисунке представлены еще и такие компоненты:

МП-1, -2 – непосредственно магнитные пускатели. Границы их действия размечены пунктирными линиями;
стоп и пуск. Элементы управления, располагаемые в блоке. Кнопки, отвечающие за включение реверса и основного хода, обозначаются в виде двух контактных пар, которые работают от пускателей МП;
М – электрический двигатель.

Как же работает эта схема? Все достаточно просто – для начала необходимо провести подсоединение фаз с разными наименованиями от питания на 380 вольт к силовым контактам стартера. Как правило, такие фазы обозначаются А, В, С, или же L1, L2, L3.

В процессе проводится блочная связка, посредством непосредственной перемычки релейных средних фаз. Имеют место также и диагональные перемычки, реализованные для боковых фаз. Например, первая фаза МП-1 может быть подключена к третьей фазе МП-2.

После, провода ведутся на мотор (М). На этом участке осуществляется подключение теплового контроллера в цепной разрыв. Прибор проводит мониторинг двух фаз из трех имеющихся, что позволяет ему проводить быстрое выключение подачи питания к мотору, в ситуациях перегрузок.

Блок регулирования всеми стартовыми токами присоединяется к одной из основных фаз в разрыв температурного контактора и заземления, напрямую от обмоток ПМЛ. Реализация перекрестного подключения контактов клавиш старта и реверса с контактами блокировки, позволяет обеспечивать высокий уровень безопасности от одновременного запуска.

Процесс включения с регулирующего блока прямого движения, обусловливает замыкание контактов на одном пускателе, что и запускает работу двигателя. Параллельно с этим контакты второго стартера отсоединяются, а катушка при этом получает требуемый уровень напряжения.

Схема на 380В

Конструкция таких моторов имеет те же конструктивные элементы, что и ПМЛ, рассчитанные на работу с сетями 220 вольт. Но, все-таки существует несколько отличий, среди которых первое – номинальная мощность катушек больше, чем у вышеуказанных модификаций. Также здесь реализуется подключение управленческого блока сразу через две фазы (а не через одну, как у предыдущей версии), при этом, не применяя общий ноль.

Нередко также используют подключения от автомата. Защитный автомат может выключать напряжение электрического питания, если будет иметь место превышенная нагрузка по току или КЗ. Сам выключатель представляет собой обыкновенный переключатель с тремя полюсами, поддерживающий тепловую характеристику нагрузки.

Часто, метод с использованием магнитного пускателя называют реверсом мотора с выдержкой времени, что обусловливается особенностями срабатывания.

Конструкция реверсивного магнитного двигателя

Распространение этих модификаций становится все обширнее с каждым годом, так как они помогают управлять асинхронным двигателем на дистанции. Это приспособление даёт возможность как включать, так и отключать мотор.

Корпус реверсивного пускателя состоит из таких следующих частей:

Контактор.
Тепловое микрореле.
Кожух.
Инструменты управления.

После того как поступила команда «Пуск», цепь замыкается. Далее ток начинает передаваться на катушку. В это же время действует механическое блокирующее приспособление, которое не дает запуститься ненужным контактам. Здесь нужно отметить, что механическая блокировка также закрывает и контакты клавиши, это дает возможность не удерживать её надавленной постоянно, а спокойно освободить. Еще одна важная часть состоит в том, что вторая клавиша этого устройства совместно с пуском всего аппарата будет размыкать электрическую цепь. Благодаря этому даже надавливание не дает практически никакого результата, формируя дополнительную безопасность.

Особенности функционирования модели

При нажатии клавиши «Вперед» действует катушка, и вводятся контакты. Вместе с этим выполняется операция пусковой клавиши постоянно разомкнутыми контактами устройства КМ 1.3, благодаря чему при непосредственном отпускании клавиши питание на катушку действует по шунтированию.

После введения первого пускателя размыкаются именно контакты КМ 1.2, что отключает катушку К2. В итоге при непосредственном нажатии в клавишу «Назад» ничего не происходит. Для того чтобы ввести мотор в обратную сторону необходимо надавить «Стоп» и обесточить К1. Все блокировочные контакты возвратиться могут в противоположное состояние, после этого возможно ввести мотор в противоположном направлении. Аналогично при этом вводится К2 и отключается блок с контактами. Происходит включение катушки 2 пускателя К1. К2 содержит силовые контакты КМ2, а К1- КМ1. К кнопкам для подсоединения от пускателя следует провести пятижильный провод.

Правила подключения

В любой установке, в которой требуется пуск электродвигателя в прямом и в противоположном направлении, непременно существует электромагнитный прибор реверсивной схемы. Подсоединение подобного элемента не считается столь непростой задачей, как может показаться на первый взгляд. К тому же нужность подобных задач возникает довольно часто. К примеру, в сверловочных станках, отрезных конструкциях либо же лифтах, если это не касается домашнего применения.

Принципиальным различием трехфазной схемы от одинарной считается наличие дополнительной цепочки управления и несколько модифицированной энергосиловой части. Кроме того, для реализации переключения подобная установка оборудована клавишей. Подобная система, как правило, защищена от замыкания. Для этого перед самими катушками в цепи предусмотрено присутствие двух нормально-замкнутых силовых контактов (КМ1.2 и КМ2.2), помещённых в позиции (КМ1 и КМ2).

Схемы подключения

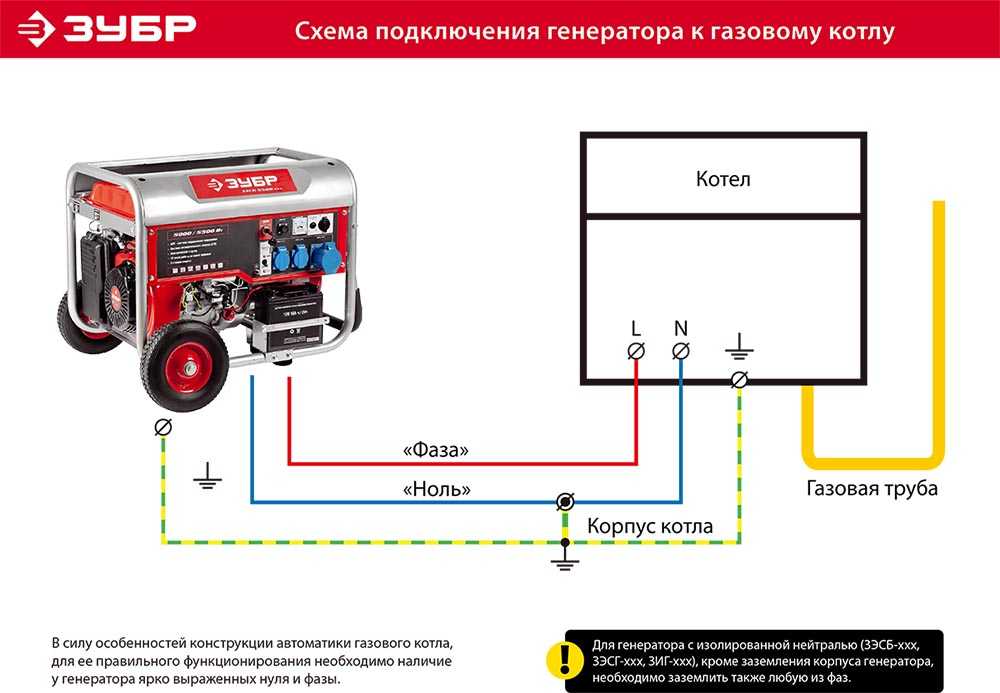

Как правильно подключить бензогенератор через рубильник либо трехходовой переключатель? От них идет три провода. К одному подключается сеть генератора, к другому – коммунальная сеть, к третьему – электрооборудование. Сверху к переключателю подсоединяют питание от энергосети, снизу – провод от бензогенератора. К средним контактам подключают потребителей электричества. Рубильник устанавливают после счетчика, но перед вводными автоматами.

Можно применить схему полуавтоматического подсоединения. После отключения центрального энергоснабжения нужно запустить аппарат. Дополнительно установленное реле времени включает контактор бензогенератора после прогрева двигателя.

При появлении основного электрообеспечения произойдет переключение на него, а дополнительное реле остановит генератор.

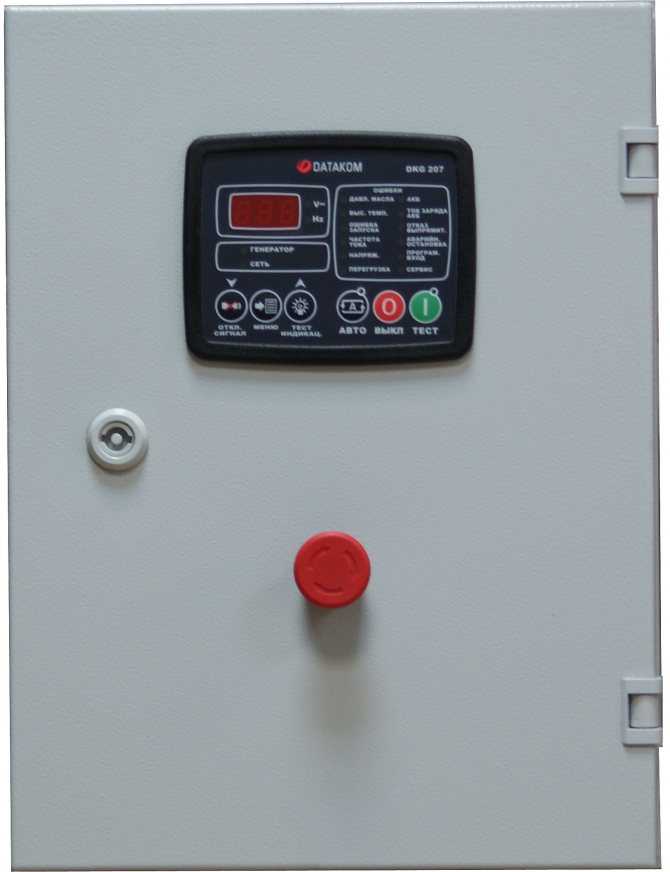

Автоматическое подключение еще легче. Система АВР автономно запускает резервный источник энергии при отключении городской сети. Блок подключается к распределительному щитку. Соединение с бензогенератором осуществляется кабелем.

Дополнительно к использованию АВР возможно применять следующие устройства: стабилизатор напряжения, инвертор, ИБП.

Схема подключения домашней сети к трехфазному генератору сложнее, своими руками без опыта ее не сделать: работу с сетями лучше доверить профессионалам.

Но подсоединять трехфазное устройство необходимо при наличии трехфазных потребителей, например, электрических двигателей станков.

Еще один вариант лебедки из стартера для хозяйственных нужд

Для изготовления понадобятся:

Автомобильный стартер б/у с исправным мотором;
Маховик с шестеренкой;
Стальной колесный диск, или два тормозных диска – для изготовления барабана;
Мощный подшипник с подиумом (подойдет б/у ступица в сборе);
Уголки, швеллера – для изготовления станины;
Инструмент привычный – болгарка, сварочный аппарат, дрель.

Стартер можно взять от «Жигулей», если вам не нужно перемещать грузовые автомобили. Остальные элементы конструкции, – какие найдете. В данном случае использовался маховик от «Газели», ступица и ШРУС от ВАЗ 2108, тормозные диски от него же.

Диски скручиваем между собой в виде барабана для троса,

остальные элементы конструкции воссоздают сборку оси переднего колеса. С той лишь разницей, что корпус ступицы будет приварен к станине лебедки, а на «гранату» ШРУСа прикреплена шестерня маховика.

Станина варится из мощного швеллера и уголков

На этом элементе конструкции нет смысла останавливаться, разве что обращаем внимание на прочность

Готовую конструкцию из барабана и опорного подшипника привариваем к станине

Обратите внимание, что вся силовая часть держится на одной опоре. Ничего страшного в этом нет, ступичный узел выдерживает такие нагрузки постоянно

Наружную «гранату» ШРУСа привариваем к маховику. Качество сварки должно быть высоким, поскольку этот узел будет сильно нагруженным. В данном варианте использовалась архитектура шестерни. Муфта обточена под посадочное место ШРУСа.

«Семь раз отмерив», привариваем проушину для крепления корпуса стартера.

Конструкция готова, можно приступать к испытаниям. Бендикс втягивающего реле необходимо заблокировать в положении максимального зацепления. Это можно сделать при помощи сварки. Само реле выполняет функцию пускателя.

Приятной особенностью данной лебедки является наличие реверса. Переключив полярность на питании – мы можем запустить стартерный мотор в обратную сторону. Конструкцию пускового механизма с реверсным ходом можно выполнить с помощью силовых реле.

Передаточное отношение пары стартер-маховик настолько велико, что вам не придется изобретать самодельный редуктор для этой лебедки. Конструкция показала себя, как незаменимый помощник в гараже и на приусадебном участке.

Источник

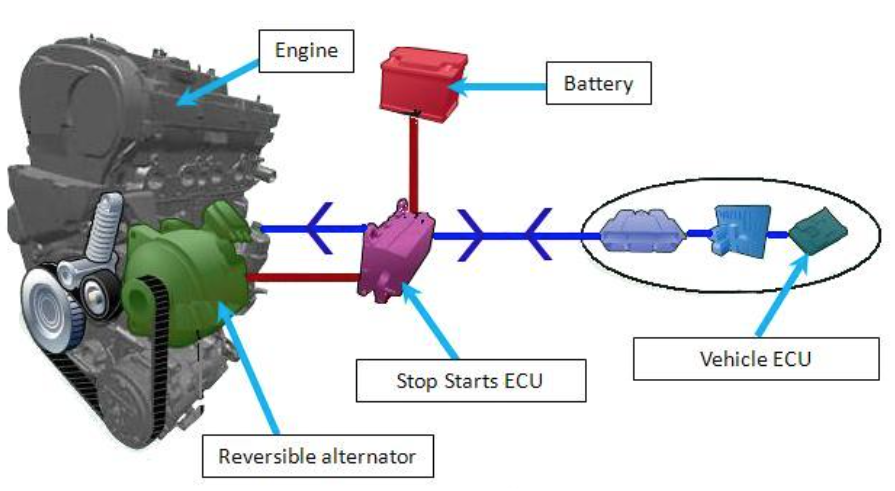

Конструкция системы

В системе используется большое количество датчиков и блоков управления. Перечисление и схема касаются автомобилей концерна Volkswagen, поскольку они являются наиболее распространенными машинами с системой старт-стоп. Продукция других производителей транспортных средств имеет незначительные конструктивные отличия.

В состав системы входят следующие компоненты:

Обозначение на схеме	Название
А	Аккумуляторная батарея
С	Генератор на двигателе
С1	Регулятор уровня напряжения в бортовой сети
B	Стартер
F	Концевой переключатель сигналов торможения
F36	Концевой переключатель на педали сцепления
F416	Кнопка управления системой старт-стоп
G62	Сенсор температуры жидкости в системе охлаждения
G79	Сенсор положения педали управления дроссельной заслонкой
G701	Бесконтактный сенсор нейтрального положения рычага коробки передач (на механике), установлен на верхней части картера
J104	Контроллер антиблокировочной системы тормозов
J255	Контроллер системы микроклимата или кондиционера
J285	Комбинация приборов
J367	Контроль уровня зарядки аккумуляторной батареи
J393	Контроллер системы комфорта
J500	Электрический усилитель рулевого управления вместе с контроллером
J519	Блок контроля параметров бортовой сети
J532	Система стабилизации напряжения (необходима для корректной работы электроники)
J533	Диагностический канал
J623	Блок управления работой силового агрегата
J791	Парковочный ассистент

Кроме того, в системе используются:

1 — усилитель рулевого управления;
2 — датчик скорости;
3 — различные датчики на двигателе;
4 — сенсор застегнутого ремня безопасности водителя;
5 — климатическая установка;
6 — клемма 50R;
7 — клемма 30;
8 — бортовая мультимедийная система.

Для обеспечения повышенного числа запусков двигателя применяются аккумуляторы с наполнителем из стекловолокна (EFB). Электролит в таких устройствах находится внутри пор стекловолоконной ткани, проложенной между пластинами батареи. Аккумуляторы не требуют обслуживания и обеспечивают повышенную силу тока при запуске.

Другим отличием машин с системой старт-стоп является генератор и регулятор напряжения, подключенные через цифровую шину данных. Подобное подсоединение позволяет контролировать параметры работы узлов и использовать эти данные при работе системы. Стартер обладает повышенной прочностью и износостойкостью. Обмотки приспособлены к многократным повторным пускам через малые промежутки времени.

В состав электроники входит специальный стабилизатор напряжения с выходной мощностью 180-300 Вт. Внутри установлен накопитель электрической энергии, которая передается в бортовую сеть через электронный выпрямитель. Устройство сглаживает пульсации напряжения в моменты срабатывания стартера. Благодаря этому, при работе старт-стопа не происходит отключения мультимедийной системы, комбинации приборов и ламп внешнего освещения.

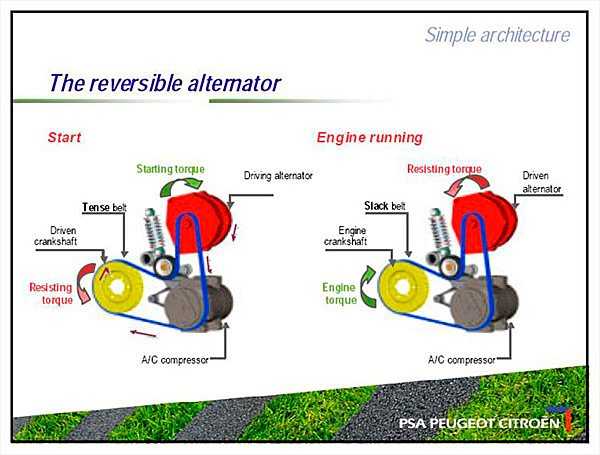

На ряде автомобилей (например, Honda или Mercedes-Benz) встречается система старт-стоп, построенная на базе реверсивного генератора. Устройство оборудовано усиленным приводным ремнем и натяжителем особой конструкции. Переключаемое натяжное приспособление позволяет электрической машине работать в режиме генератора или стартера. Плюсом конструкции является бесшумность работы и быстрота срабатывания (в 2 раза быстрее, чем при обычном стартере).

Японская компания Mazda предлагает оригинальную систему, построенную на принципе впрыска и воспламенения топливной смеси в цилиндрах. Остановка мотора выполняется по сигналу от датчиков, при этом поршни останавливаются в определенном положении. После подачи сигнала на пуск, происходит опрос положения поршней. По полученным данным блок управления осуществляет впрыск топлива в цилиндры и воспламенение в заданной последовательности. Дополнительный импульс коленчатому валу дает стартер, подключаемый на короткое время.

Подробное описание реверсивного старта бензинового генератора

Реверсивный старт бензинового генератора — это функция, которая позволяет запустить двигатель генератора в обратном направлении, то есть вращение его вала происходит против часовой стрелки. Такой тип старта обеспечивает удобство и повышенную безопасность при использовании генератора.

Принцип работы реверсивного старта достигается с помощью специальной системы, включающей в себя механизмы и узлы, которые обеспечивают обратное вращение вала двигателя. Основные компоненты системы реверсивного старта:

Механизм разворота — состоит из переключателя, который позволяет переключить стартерный магнит на работу в обратном направлении;
Система автоматической остановки — при активации реверсивного старта генератор автоматически останавливается, чтобы предотвратить возможность повреждения самого генератора или подключенного к нему оборудования.

Реверсивный старт может быть полезен в различных ситуациях:

При использовании генератора в качестве дизельного энергоснабжения для противопожарных насосов и систем водоснабжения. В случае возникновения электрической неисправности, вызванной необходимостью запустить конкретные оборудование в противоположном направлении, реверсивный старт генератора может оказаться незаменимым.
При эксплуатации садового оборудования, такого как косилки, реверсивный старт позволяет легко менять направление движения, что упрощает маневрирование и уход за садом.
Реверсивный старт может быть полезен при эксплуатации коммерческих генераторов на стройплощадках, когда необходимо поворачивать выходящий вал в противоположное направление для подключения различного оборудования или аксессуаров.

Важно отметить, что реверсивный старт в генераторах не является обязательной функцией и не доступен во всех моделях генераторов

При выборе генератора следует обратить внимание на наличие и возможность использования функции реверсивного старта, если этот параметр критичен для ваших потребностей

Основные схемы присоединения мотора

Перед тем, как начать характеризовать реверс электрического двигателя, необходимо вкратце рассмотреть параметры и схемы его подключения – базу. Итак, всего реализовано несколько методов подключения 3-х фазных моторов асинхронного типа, среди которых самыми популярными являются:

Ключевое отличие данных схем – способы подключения обмоток к сетям питания. Для того, чтобы непосредственно на двигателе определить уже имеющуюся схему, нужно ознакомиться с данными на технической табличке, которую устанавливает производитель на корпусе мотора. Очень редко необходимо самостоятельно проводить какие-либо измерения.

В конструкции каждого силового агрегата лежит такой прибор, как пускатель, который в свою очередь бывает двух видов.
