Электрическая схема двигателя КАМАЗ 4310
Система электрического стартера в двигателе КАМАЗ 4310.
Он предназначен для запуска двигателя и подготовки его к работе с предварительной нагрузкой.
Система состоит из стартера, вспомогательного реле стартера, реле блокировки стартера (IRL), приборного выключателя и стартера с блокирующим устройством, запасного выключателя стартера, внешней розетки стартера и электрофлажкового устройства.
Стартер используется для вращения коленчатого вала с частотой, обеспечивающей надежный запуск двигателя.

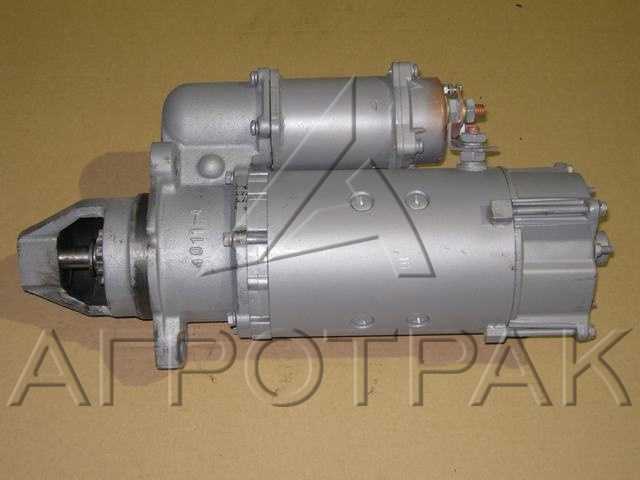

Технические характеристики стартера
Марка -ST142B Конструкция — герметичная Номинальное напряжение, В — 24 Номинальная мощность, кВт (л.с.) -7,7 (10,5) Передаточное число — 11,3
Хорошо загерметизированный стартер может надежно работать при кратковременном погружении в воду на глубину до 1 м (при пересечении глубокого брода).

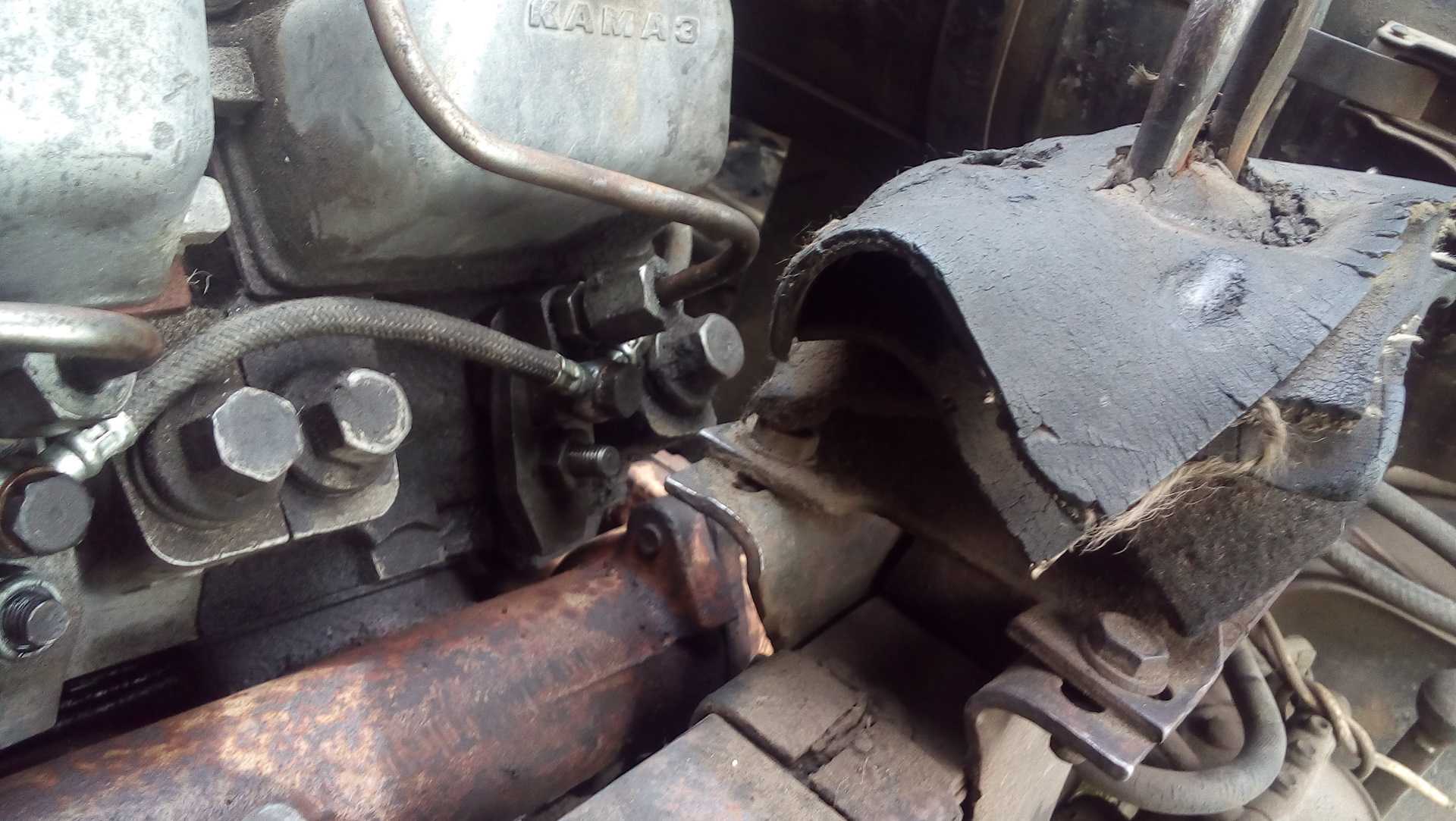

Стартер прикреплен к корпусу маховика с левой стороны двигателя.
Двигатель стартера — это двигатель постоянного тока с последовательным возбуждением. Ведущая шестерня принудительно соединяется с ободом маховика через электромагнитное реле. Передача отключается при отключении электромагнитного реле после запуска двигателя. Стартер оснащен храповым механизмом со свободным ходом.
Для дистанционного приведения в действие реле стартера используются выключатель и выключатель стартера с фиксатором, расположенные на приборной панели (для приведения в действие стартера ключ в замке поворачивается во второе положение без фиксации). Кроме того, двигатель можно запустить в моторном отсеке при наклоненной кабине и выключателе стартера, расположенном в моторном отсеке.
Система электрического запуска двигателя также имеет внешнее гнездо стартера на левом крыле, которое можно использовать для запуска двигателя от внешнего источника энергии (другого автомобиля).
В процессе эксплуатации необходимо соблюдать следующие правила пользования стартером:- время непрерывной работы стартера при запуске двигателя не должно превышать 15 … 20 сек;- если двигатель не запускается после первой попытки, повторный запуск разрешается только после;- 1 … 2 мин. после двух-трех попыток запуска, найти и устранить неисправность; — после запуска двигателя быстро отпустить клавишный выключатель и ключ стартера; — не включать стартер при работающем двигателе; после парковки автомобиля отключить цепь «стартер-АКБ», используя выключатель «земля» АКБ .
Рис. 1. Схема системы запуска двигателя
Рис. 2. Стартер: 1 — крышка со стороны коллектора, 2, 14, 17 — подшипники; 3 — крейцкопф; 4 — перемычка; 5 — контактный винт; 6 — крышка реле; 7 — контактный диск; в — шток; 9 — ярмо реле с катушкой; 16 — крышка со стороны привода; 11 — ось рычага; 12 — привод; 13 — редуктор; 15 — втулка привода; 16 — стопорные шайбы; 18 — катушки; 19 — изолированная щетка; 20 — неизолированная щетка; 21 — фланец оси рычага
Пусковая система состоит из стартера, аккумулятора, пусковой цепи и пусковых приспособлений.
Особенность стартерной системы автомобильных двигателей заключается в том, что емкости аккумулятора и стартера близки друг к другу. Поэтому при запуске двигателя напряжение аккумулятора значительно изменяется в зависимости от тока, потребляемого стартером. В этих условиях состояние аккумулятора (температура, степень заряда, износ) и состояние цепи стартера оказывают большое влияние на запуск двигателя.
Цепь стартера — это путь, по которому ток течет от аккумулятора к стартеру. Цепь стартера включает в себя провод, соединяющий аккумулятор со стартером, заземление автомобиля и все клеммы выключателя на пути тока стартера.
В качестве пускателей используются двигатели постоянного тока с последовательным возбуждением. Реже используются стартеры со смешанным возбуждением (для двигателей легковых автомобилей). Это делается для того, чтобы уменьшить обороты холостого хода якоря стартера.
На рисунке 3 показаны электромеханические характеристики стартера в зависимости от тока. При увеличении тока, потребляемого стартером, крутящий момент стартера увеличивается, а скорость вращения якоря уменьшается. Кривая мощности стартера имеет параболическую форму. Якорь стартера имеет максимальную частоту вращения на холостом ходу. В этот момент крутящий момент стартера будет равен нулю. При уменьшении напряжения батареи частота
Общие сведения о системе пуска
- Располагается он на картере маховика с водительской стороны.
- Крепится при помощи 3-х болтов и шпильки.
- Электрический двигатель стартера последовательного возбуждения работает от постоянного тока .
Кроме самого корпуса в нем насчитываются такие составляющие, как:
- якорь,
- обмотка возбуждения,
- щетка и коллектор,
- вал привода,
- две крышки (передняя и задняя).
Корпус устройства выполняет роль магнитопровода с закрепленными на нем сердечниками. Передняя крышка стартера закрывает непосредственно механизм привода, в то время, как задняя – узел со щетками и коллекторами. В обмотке возбуждения применяют провод из меди прямоугольного сечения .
Один его конец выходит на изолированный вывод корпуса, другой – на положительные щетки. Изолирование витков обмотки происходит с помощью пропитанной кабельной бумаги.
Электрические причины неисправности
Если стартер не запускает двигатель или запускает его медленно, с недостаточной мощностью для запуска, в первую очередь стоит проверить электрическую цепь, начиная с аккумулятора:
- Аккумулятор должен быть хорошо заряжен;
- Соединение с землей должно быть плотным и надежным;
- Провод от клеммы реле не поврежден и имеет хороший контакт;
- Кабель стартерной батареи исправен и имеет хороший контакт;
- Контактная группа выключателя зажигания работает правильно.
На эти неисправности стоит обратить внимание, если после поворота ключа зажигания втягивающее устройство не включается или якорь не вращается. Если имеется обрыв в катушке тягового реле или короткое замыкание между катушками или замыкание на землю
На электрические проблемы со стартером также указывает медленное прокручивание маховика.
А когда видимых причин нет, стоит разобрать деталь для визуального осмотра, так как возможно, что коллектор сгорел или его пластины закорочены. Основной возможной причиной, однако, является износ или заклинивание щеток.
Типичными неисправностями стартера являются:
- Ослабленные щетки на коллекторе;
- Неисправность тягового реле;
- Износ коллектора якоря.

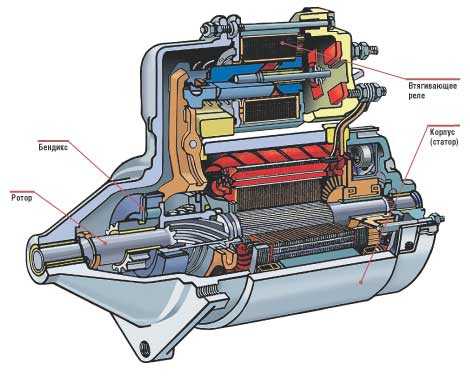

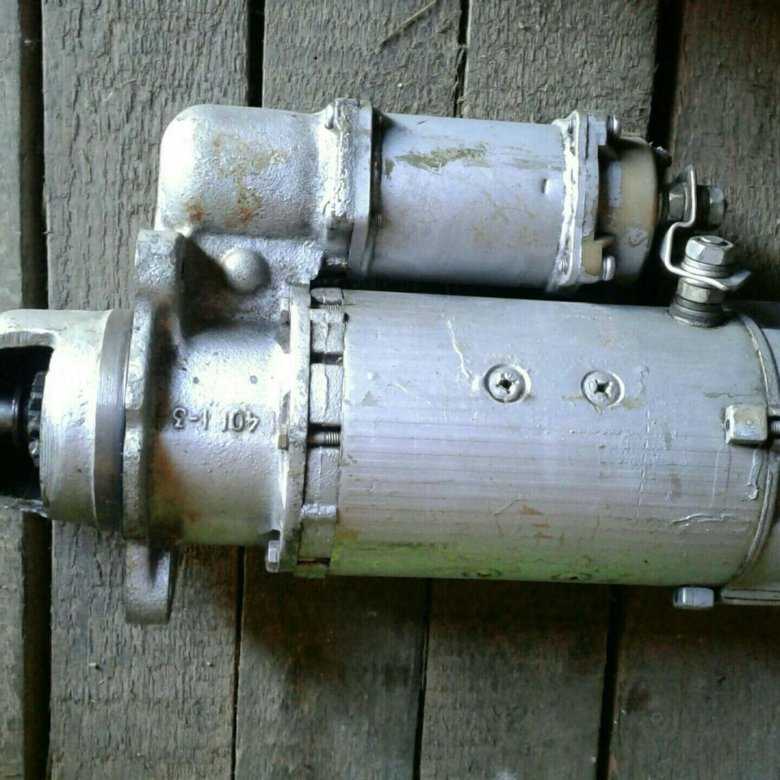

Устройство стартера
Стартер КАМАЗа представляет собой электродвигатель с электромагнитным тяговым реле и механическим приводом. Устройство установлено на картере маховика с левой стороны двигателя. Тип крепления — фланцевый (три винта и штифт).
Электродвигатель представляет собой четырехполюсный двигатель постоянного тока, возбуждаемый последовательно. Он состоит из следующих частей:
— размещение;
— якорь стартера;
— передняя и задняя обложка;
— приводной вал;
— приводная обмотка;
— кисть;
— коллекционер.
Корпус стартера КАМАЗа изготовлен из низкоуглеродистой стали. Он служит магнитопроводом, на котором закреплены полюсные сердечники. Корпус закрыт двумя крышками: передняя скрывает приводной механизм, а задняя — щеточно-коллекторный узел.
Обмотка возбуждения стартерного привода разделена на две параллельные ветви (каждая содержит две последовательно соединенные катушки). Для намотки используется прямоугольный медный провод: один конец подключается к изолированной клемме на корпусе, а другой — к положительным щеткам. Сами катушки пропитаны лаком и оплетены хлопчатобумажной лентой, а витки изолированы кабельной бумагой.
Якорь содержит следующие компоненты:
— обмотка;
— уравнительный вал;
— сердечник, собранный из листов электротехнической стали.
Коллектор стартера КАМАЗа используется для поддержания постоянного крутящего момента.
Обмотка якоря выполнена из провода прямоугольного сечения. Тип обмотки — волновой. Два провода помещаются в каждый паз сердечника (катушки изолированы друг от друга и от сердечника). Концы проводов помещаются в пазы медных коллекторных пластин, а затем припаиваются к ним.
Щетки изготавливаются из сплава свинца-меди-графита с добавлением олова, что уменьшает износ коллектора и предотвращает падение напряжения.
Принцип работы реле блокировки стартера на КАМАЗ
