Как сделать тормоза на газ 53 дизель видео. как развести колодки на газ 53

Как Развести Колодки На Газ 53

Как верно развести колодки на газ 53

Re: Модернизация систем торможения ГАЗ 51-52-53

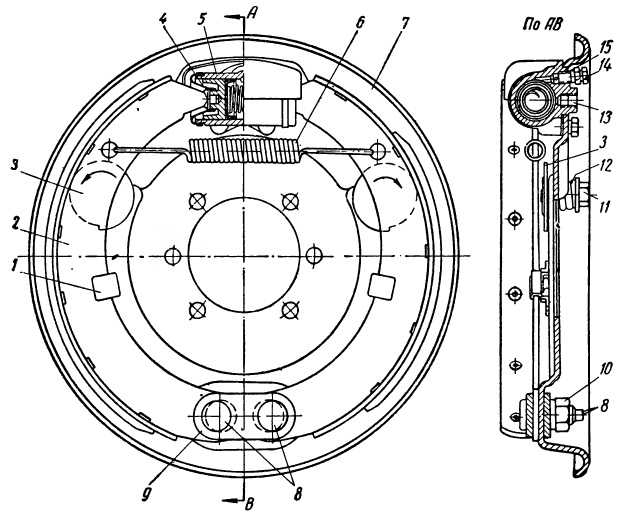

Сколько отработал на газончиках, ни когда не страдал.Если барабаны в размерах, колодки наклепаны, дырки на их под эксцентрики не разбиты, болты эксцентриков в опорных дисках не болтаются, то тормоза хорошие,и ни каких притопов, качков, легкое нажатие. А на последних 53 там вообщем два вакуума стояло.

Сезонное предложение,стоимость на ремонт:шкворня,резьб-5т.402капит.со снятием,установкой-16т.р

Ремонт ,настройка, карб.моторов,Ваз,Уаз,Газ.Очистка,пайка радиаторов,пайка баков,дыр кузова.Тяги,тормоза,маленький ремонт892640308два,девять

Re: Модернизация систем торможения ГАЗ 51-52-53

Если для тебя захотелось поставить суппорта, и это твоя мечта. То самая близкая машина по конструкции ходовой это ГАЗовский ВАЛДАЙ. Где установлены все дисковые тормоза в круг. Тормозная система WABCO и заморочек с ними никогда не было. И думаю с газоном не стоит этим заморачиваться. Во первых стоимость, во вторых не понятно как себя поведут тормоза если ты их поставишь, на машине которая на физическом уровне больше ВАЛДАЯ. Ведь это нужно как то приколхозить ступицы, делать кронштейн под суппорт, крепления под камеры тормозные. Хорошо, допустим ты чисто теоритически с горем напополам это установил. Но для тебя остается ко всему этому подвести воздушные магистрали, установить ресиверы (на моём стояло их 5 штук под кузовом) установить компрессор, влагомаслоотделитель, манометры, и самое главное, принципиальное и драгоценное тормозной кран. Для старого газона считаю эта переделка не выгодной. И самый максимум тюнинга это установка вакуумов может быть на каждый контур, ну и барабаны выкрасить в красноватый цвет. А на самом деле если родные механизмы исправны то они работают отлично. У меня на погрузчике стоит мост ЗИЛ-130 но переделан под тормозные цилиндры ГАЗ-53, колодки зиловские. Раз в 8 месяцев их подводил и при массе общей массе погрузчика и груза 13 тонн при резком торможении, погрузчик вставал как вкопанный без усилия совершенно.

Верь в себя. Не бойся ксивы. Сильно бей. Живи красиво!

Последний раз правилось Сергей MAVRIN; 21.01 в 12:08.

Устройство тормозной системы грузовиков ГАЗ-3307, ГАЗ-66

______________________________________________________________________________________________________

 Автомобили ГАЗ-66, ГАЗ-3307 оборудован тремя тормозными системами: рабочей, действующей на все колеса автомобиля и запасной, функцию которой выполняет один из контуров рабочей тормозной системы, а также стояночной, действующей на тормозные механизмы задних колес.

Рабочая тормозная система автомобиля ГАЗ-3307, 66

Рис. 1. Схема привода тормозной системы ГАЗ-3307, 66

Детали тормозного привода ГАЗ-3307, 66

На поршнях главного тормозного цилиндра установлены плавающие головки 14, выполняющие роль перепускного клапана.

В исходном (расторможенном) положении под действием возвратных пружин 16 устанавливается зазор между головкой и поршнем: рабочие полости переднего и заднего контуров при этом сообщаются с бачком 3.

Рис. 2. Главный цилиндр тормоза ГАЗ-3307, 66

Для замены износившихся деталей необходимо снять узел с автомобиля, разъединить корпуса 7 и 20 у вывернуть упорные болты 11 и вынуть поршни.

Перед сборкой все детали промыть чистой тормозной жидкостью. Не допускать попадания в узел посторонних частиц, грязи, масла.

Проверить наличие зазора 0,4—1 мм между торцом поршня и уплотнительным кольцом 12, отжав головку 14 руками до упора. При сборке узла упорные болты 11 должны войти в пазы поршней. Питание системы тормозов ГАЗ-3307, 66 осуществляется из бачка 3. При снятом датчике 2 и новых накладках тормозных механизмов уровень жидкости в бачке должен быть на уровне метки «МАХ». Понижение уровня жидкости в эксплуатации при исправной тормозной системе связано с износом накладок в тормозных механизмах, поэтому заливать жидкость в бачок не следует, так как после установки новых накладок уровень жидкости поднимается до нормального. Загорание сигнализатора аварийного падения уровня тормозной жидкости свидетельствует о нарушении герметичности тормозной системы. Доливать жидкость в этом случае необходимо только после восстановления герметичности системы. Для проверки исправности датчика аварийного падения уровня жидкости необходимо, при включенном зажигании, нажать сверху на центральную часть защитного колпачка 1. При этом должен загореться сигнализатор на щитке приборов.

Гидровакуумный усилитель тормоза ГАЗ-3307, 66

Гидровакуумный усилитель тормоза ГАЗ-3307, 66 (рис. 3) устанавливается в каждом контуре тормозной системы и дает возможность остановить автомобиль с меньшей затратой физической силы водителя. Принцип действия гидровакуумного усилителя тормоза усилителя заключается в использовании разрежения во впускной трубе двигателя для создания дополнительного давления в системе гидравлического привода рабочей тормозной системы.

При выходе из строя или нарушении герметичности вакуумного трубопровода или гидровакуумного усилителя резко снижается эффективность торможения.

В следствии нарушения герметичности вакуумной системы во впускную трубу двигателя происходит постоянный подсос воздуха, который настолько обедняет смесь в седьмом и частично в четвертом цилиндрах, что воспламенение ее от искры не происходит. Несгоревшая рабочая смесь смывает смазку с зеркала цилиндра и приводит к сухому трению поршня и поршневых колец о гильзу, а наличие дорожной пыли усугубляет сухое трение и приводит к аварийному, износу деталей в указанных цилиндрах.

Рис. 3. Гидровакуумный усилитель тормоза ГАЗ-3307, 66

Регулятор давления тормозов корректирует давление тормозной жидкости в приводе задних тормозных механизмов в зависимости от изменения нагрузки на задние колеса для предотвращения заноса автомобиля при интенсивном торможении.

В процессе эксплуатации и при замене задних рессор необходимо регулировать усилие, действующее со стороны упругого элемента на поршень регулятора.

Стояночная тормозная система ГАЗ-3307, 66

Стояночная тормозная система предназначена для затормаживания автомобиля на стоянках и удерживания его на уклонах.

Отсутствие или слабое торможение при поднятой рукоятке рычага привода свидетельствует о необходимости регулировки тормозного механизма.

При включении стояночной тормозной системы на щитке приборов загорается сигнализатор.

______________________________________________________________________________________________________

______________________________________________________________________________________________________

______________________________________________________________________________________________________

______________________________________________________________________________________________________

Управление и назначение

Основным органом управления системы тормозов автомобилей ГАЗ-3309 является ножная педаль. Она устанавливается между аналогами сцепления и газа. Нужно отметить, что на предшественниках данный элемент имел очень тугой выжим. Обновленная конструкция лишена этого недостатка полностью, педаль идет мягко и плавно, что сравнимо с зарубежными аналогами.

В грузовике 3309 стояночный и запасной тормоза объединены в один комплект. Это позволило уменьшить количество комплектующих элементов с одновременным упрощением конструкции. Так называемый «ручник» служит для удержания транспортного средства на уклоне при трогании с места либо во время длительных стоянок. Опытные водители знают, что это важный элемент, так как груженую машину очень сложно поймать без отката, даже при небольшом уклоне. Ниже изображена стояночная тормозная система ГАЗ-3309 (дизель).

Схема приведена с пояснениями:

1. Фиксатор.
2. Рукоять рычажного типа.
3. Статичный диск.
4. Разжимной элемент.
5. Колодки тормозные.
6. Толкатель.
7. Барабанный механизм.
8. Пружина.
9. Палец.
10. Основной барабан.

Виды ГТЦ

Главный тормозной цилиндр может быть одно- и двухсекционным. Но первый вид на сегодня уже практически не используются — такие стояли, например, на грузовиках ГАЗ-53.

Односекционный ГТЦ с автомобиля ГАЗ 53

Двухсекционный главный тормозной цилиндр от Хонда Аккорд

Также главные тормозные цилиндры могут отличаться наличием и отсутствием усилителя тормозов. Но опять же — все современные автомобили оснащены вакуумными усилителями тормозов.

Поэтому на подавляющем большинстве машин, которые эксплуатируются сейчас, установлены двухсекционные ГТЦ с вакуумными усилителями тормозов.

Стояночный тормоз

Стояночный тормоз на автомобилях ЗИЛ-130 и ГАЗ-53А бара­банного типа.

На автомобиле ЗИЛ-130 симметричные колодки с прикреп­ленными к ним фрикционными накладками и сухарями шарнирно опираются и а одну опорную ось, закрепленную в кронш­тейне тормоза (рис. 173). Кронштейн одновременно служит кры­шкой подшипника ведомого вала коробки передач и корпусом привода спидометра. Кронштейн прикреплен к задней стенке короб­ки передач болтами. В средней части колодки опираются бобышками на выступы кронштейна и удерживаются от бокового сме­щения шайбами, установленными на дистанционных втулках, за­жатых болтами.

Рис, 174. Стояночный тормоз автомобиля ГАЗ-53А

Стяжные пружины возвращают колодки в исходное положение, прижимая их к разжимному кулаку. На валу разжимного кулака ус­тановлен регулировочный рычаг-сектор, к которому присоединена тяга ручного тормоза. Барабан ручного тормоза с фланцем насажен на шлицованный конец ведомого вала коробки передач и закреплен гайкой. Взаимное положение фланца и барабана фиксируется двумя винтами. Опорный диск тормоза прикреплен к кронштейну и защищает тормоз от попадания в него грязи.

Рис. 175. Стояночный тормоз автомобиля ГАЗ-24 «Волга»

У автомобиля ГАЗ-53А на неподвижном диске, закрепленное на картере коробки передач, установлены две тормозные колодки (рис. 174).

В нижней части выступы колодок размещены в пазу наружных кон­цов пальцев. Внутренние концы пальцев входят в отверстия корпуса регулировочного механизма и скошенными краями опираются на коническую головку регулировочного винта. Верхняя часть колодок опирается на разжимное устройство. Разжимное устройство состоит из стержня и двух шариков. Тормозной барабан закреплен на ведомом валу коробки передач. При перемещении рычага стояночного тормоза тяга, воздействуя на приводной рычаг, поворачивает его на оси. Ко­роткий конец приводного рычага нажимает на наружный конец раз­жимного стержня н при помощи шариков раздвигает колодки, прижи­мая их к тормозному барабану.

Для затормаживания автомобиля стояночным тормозом рычаг пе­ремещают назад. В это время нижний конец рычага, перемещаясь впе­ред, через тягу, соединенную с ним, приводит в действие приводной рычаг, который своим концом упирается в стержень с шариками и, перемещаясь, раздвигает колодки. Колодки прижимаются к тормоз­ному барабану и, затормаживая его, препятствуют вращению кардан­ного вала.

Стояночный тормоз автомобиля ГАЗ-24 «Волга» приводится в дей­ствие рукояткой вытяжного типа, расположенной под щитком прибо­ров справа от рулевой колонки. Усилие от рукоятки (рис. 175) по­средством рейки и троса передается на рычаг уравнителя и далее через тросы на тормозные механизмы задних колес. В тормозном механизме на оси задней колодки размещен приводной рычаг, упирающийся в разжимный стержень маятникового рычага и регулировочный эксцентрик.

Когда приводной рычаг перемещается вперед, разжимный стер­жень разводит колодки и задние колеса затормаживаются.

Для обеспечения высокой надежности, помимо рабочей и стояноч­ной тормозных систем, на некоторых автомобилях (КамАЗ) устанавли­ваются вспомогательная и запасная тормозные системы.

Вспомогательная тормозная система служит для длительного под­держания постоянной скорости (на затяжных спусках) за счет тормо­жения двигателем, что достигается прекращением подачи топлива в цилиндры двигателя и перекрытием впускных трубопроводов.

Запасная тормозная система предназначена для остановки автомо­биля с необходимой эффективностью при выходе из строя рабочей тормозной системы. Принцип действия этой системы заключается в том, что при выходе воздуха из системы рабочего тормоза пружины энергоаккумуляторов, разжимаясь, приводят в действие тормозные колодки тормозных механизмов задних колес.

Тормозная система автомобилей ГАЗ-3307, ГАЗ-66

______________________________________________________________________________

 Автомобиль ГАЗ-3307, ГАЗ-66 оборудован тремя тормозными системами: рабочей, действующей на все колеса автомобиля и запасной, функцию которой выполняет один из контуров рабочей тормозной системы, а также стояночной, действующей на тормозные механизмы задних колес.

Рабочая тормозная система автомобиля ГАЗ-3307, ГАЗ-66

Рис. 1. Схема привода тормозной системы ГАЗ-3307, ГАЗ-66

Детали тормозного привода ГАЗ-3307, ГАЗ-66

Рис. 2. Главный цилиндр тормоза ГАЗ-3307, ГАЗ-66

Перед сборкой все детали промыть чистой тормозной жидкостью. Не допускать попадания в узел посторонних частиц, грязи, масла.

Проверить наличие зазора 0,4—1 мм между торцом поршня и уплотнительным кольцом 12, отжав головку 14 руками до упора. При сборке узла упорные болты 11 должны войти в пазы поршней. Питание системы тормозов ГАЗ-3307, ГАЗ-66 осуществляется из бачка 3. При снятом датчике 2 и новых накладках тормозных механизмов уровень жидкости в бачке должен быть на уровне метки «МАХ». Понижение уровня жидкости в эксплуатации при исправной тормозной системе ГАЗ-3307, ГАЗ-66 связано с износом накладок в тормозных механизмах, поэтому заливать жидкость в бачок не следует, так как после установки новых накладок уровень жидкости поднимается до нормального. Загорание сигнализатора аварийного падения уровня тормозной жидкости свидетельствует о нарушении герметичности тормозной системы. Доливать жидкость в этом случае необходимо только после восстановления герметичности системы. Для проверки исправности датчика аварийного падения уровня жидкости необходимо, при включенном зажигании, нажать сверху на центральную часть защитного колпачка 1. При этом должен загореться сигнализатор на щитке приборов.

Гидровакуумный усилитель тормоза ГАЗ-3307, ГАЗ-66

Гидровакуумный усилитель тормоза ГАЗ-3307, ГАЗ-66 (рис. 3) устанавливается в каждом контуре тормозной системы и дает возможность остановить автомобиль с меньшей затратой физической силы водителя. Принцип действия гидровакуумного усилителя тормоза ГАЗ-3307, ГАЗ-66 усилителя заключается в использовании разрежения во впускной трубе двигателя для создания дополнительного давления в системе гидравлического привода рабочей тормозной системы. При выходе из строя или нарушении герметичности вакуумного трубопровода или гидровакуумного усилителя резко снижается эффективность торможения. В следствии нарушения герметичности вакуумной системы во впускную трубу двигателя происходит постоянный подсос воздуха, который настолько обедняет смесь в седьмом и частично в четвертом цилиндрах, что воспламенение ее от искры не происходит. Несгоревшая рабочая смесь смывает смазку с зеркала цилиндра и приводит к сухому трению поршня и поршневых колец о гильзу, а наличие дорожной пыли усугубляет сухое трение и приводит к аварийному, износу деталей в указанных цилиндрах.

Рис. 3. Гидровакуумный усилитель тормоза ГАЗ-3307, ГАЗ-66

Регулятор давления тормозов ГАЗ-3307, ГАЗ-66 корректирует давление тормозной жидкости в приводе задних тормозных механизмов в зависимости от изменения нагрузки на задние колеса для предотвращения заноса автомобиля при интенсивном торможении.

В процессе эксплуатации и при замене задних рессор необходимо регулировать усилие, действующее со стороны упругого элемента на поршень регулятора.

Стояночная тормозная система ГАЗ-3307, ГАЗ-66

Стояночная тормозная система ГАЗ-3307, ГАЗ-66 предназначена для затормаживания автомобиля на стоянках и удерживания его на уклонах.

Отсутствие или слабое торможение при поднятой рукоятке рычага привода свидетельствует о необходимости регулировки тормозного механизма. При включении стояночной тормозной системы на щитке приборов загорается сигнализатор.

______________________________________________________________________________

______________________________________________________________________________

______________________________________________________________________________

______________________________________________________________________________

Каталоги запасных частей и сборочных деталей

Принцип работы и механизмы

Автомобиль ГАЗ 66 достаточно старый, и его система торможения далеко не то что до идеала, а даже до сегодняшних. Но это и делает ее интереснее. Здесь используются такие устройства, которые практически не применяются уже на современных машинах. Разберемся же в них. Итак, как и любые тормоза на любой машине здесь также есть исполнительные механизмы и те, что приводят их в действие.

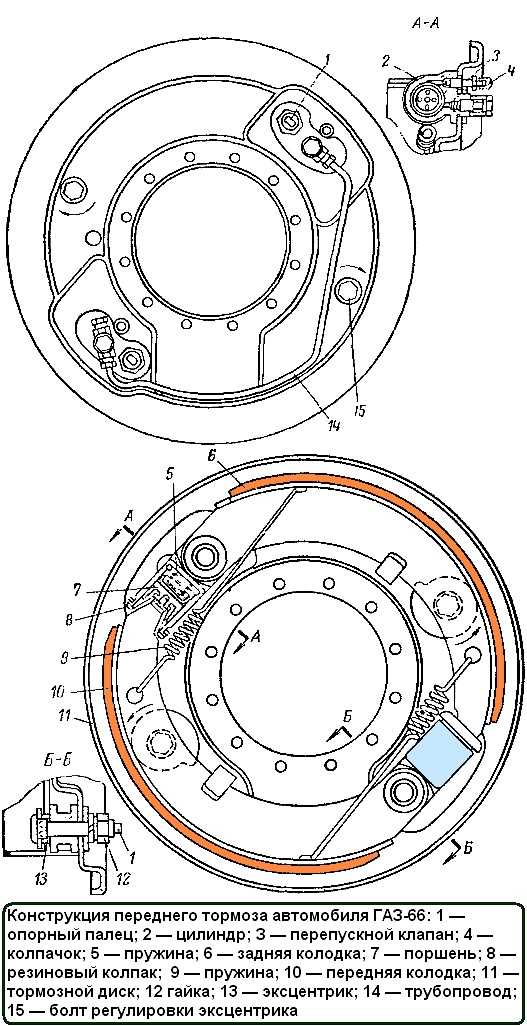

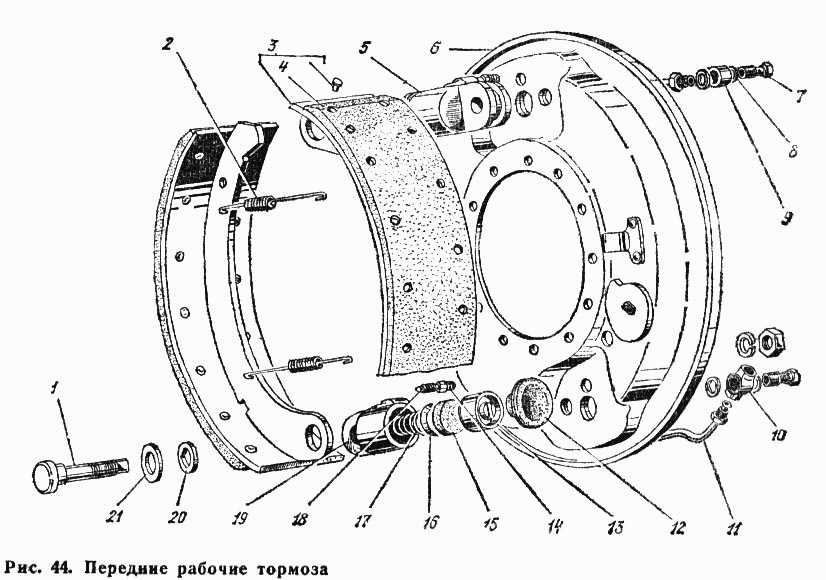

Сперва поговорим о исполнительных механизмах. Задние тормоза ГАЗ 66, в отличие от передних не имеют защищающей экранизации, но зато там пристывают более массивные колодки со специальными длинными фрикционными накладками. Передние имеют меньший размер, что накладок, что самого тормозного барабана. Это связано с конструкционными особенностями ведущего управляемого моста, который установлен на ГАЗ 66. Передний механизм имеет два рабочих цилиндра, каждый нажимает на свою колодку по отдельности.

Привод же имеет гидравлический характер. В него входят:

• Нажимная педаль.
• Главный тормозной цилиндр.
• Гидровакуумный усилитель.
• Раздельные тормозные контуры.
• Соединительные патрубки и шланги.

Каждая ось имеет свой контур, то есть они раздельные. Это сделано в целях безопасности, при выходе из строя одного, то второй остается работать и вполне может своими силами остановить автомобиля до того, как произойдет авария. Также здесь, на ГАЗ 66, устанавливается гидровакуумный усилитель, который увеличивает в несколько раз усилие, что создаёт водитель нажатием педали. Это необходимо для большого грузовика, так как иначе водителю пришлось бы давить на педаль двумя ногами и со всей силы, чтобы остановить его в нужный ему момент.
