Проверка состояния тормозных колодок

Автомобиль Рено Логан оборудован задними тормозами барабанного типа. В мануале по техническому обслуживанию не принято конкретных сроков для их замены, однако, каждые 10-15 тысяч километров необходимо проверять их состояние. И если при проверке будет установлено, что толщина колодок составляет от 6 миллиметров и меньше (вместе с основанием), то следует провести их замену.

Кроме того, существует ещё ряд причин, при возникновении которых, замена колодок становится обязательной.

Наличие трещин и сколов на основании барабана
Появление пронзительного скрежета и скрипа колодок при торможении
Отслоение накладок от основания колодки.
Стояночный тормоз не удерживает автомобиль под углом (может потребоваться замена троса ручника).

Важно!

При замене тормозных колодок на задних барабанах, обязателен монтаж всех четырёх фрикционных накладок на оси, частичная смена полностью исключена.

Какие тормозные колодки советуют Логановоды

Сертификацию на использование тормозных колодок прошло множество фирм и этот список у Рено очень большой. Однако по прошествии времени у автолюбителей Рено Логан определился список явных фаворитов и аутсайдеров. Благодаря такому рейтингу можно без труда определиться с выбором и выбрать самого лучшего производителя.

Один из артикулов тормозных колодок (ниже описано какие размеры используются на Рено Логан)

Логановоды рекомендуют:

Mapco (Германия)
Fenox (Беларусь)

Задние колодки от «батьки»
Ferodo (Великобритания)
Sangsin (Ю.Корея)
Delphi (Франция)
Bosch (Германия)

Тормозные колодки Bosch

Логановоды не рекомендуют:

Маркон (Россия)
Finwhale (Швейцария)

Зачастую производители товара, который не отвечает к предъявляемому качеству, упаковывают их в красивую упаковку с многообещающими надписями, которые зачастую не соответствует действительности. Поэтому стоит учиться на чужих ошибках и выбирать, только то, что уже себя зарекомендовало.

Не ошибитесь с выбором

Самый надёжный способ — прийти в магазин со старой колодкой

Обратите внимание, что на автомобили Рено Логан устанавливаются три типа тормозных колодок:

Тормозные колодки на 180 мм. артикул 7701205758(устанавливались на автомобили 2005 года выпуска) (чаще всего Логановоды берут MapcO)

Колодки Mapco
Колодки 200 мм артикул 6001551409 (предназначены для установки с тормозами Bosch)
Колодки 200 мм артикул 7701203979 (устанавливаются на большинство автомобилей)

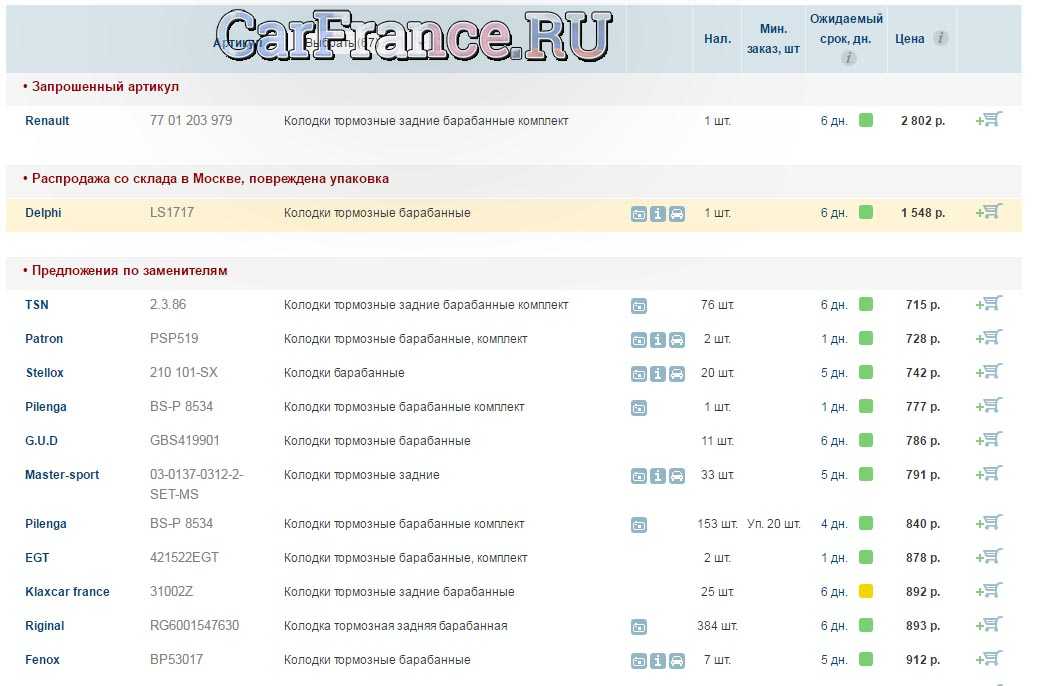

Поэтому перед тем как совершить покупку вы должны узнать свой артикул.

Необходимый инструмент для замены

Для самостоятельной замены задних тормозных колодок, понадобятся следующие инструменты:

Отвёртка
Плоскогубцы
Комплекты гаечных ключей и головок
WD-40
Домкрат и противооткатные устройства
Новые колодки

Без WD-40 никуда! Может потребоваться преобразователь ржавчины

Работы по монтажу необходимо выполнять сначала на одном колесе, а затем на другом

Обратите внимание, что в комплекте колодки для левого и правого колеса отличаются, не перепутайте их элементы во время установки

Подробная инструкция

В первую очередь необходимо поставить машину на ровную поверхность, зафиксировать рычаг КПП на 1 передаче и максимально ослабить ручник.
Перед процедурой поднятия автомобиля на домкрате, не забудьте поставить под передние колёса противооткатные упоры и ослабить все гайки на задних колёсах.
С помощью отвёртки необходимо поддеть защитный металлический колпачок и снять его, после чего ослабить гайку, фиксирующую ступичный подшипник и барабан с помощью ключа на «30».
Снимаем колпачок задней ступицы

Откручиваем ключом на 30 гайку

Выбиваем молотком тормозной барабан (или используем съёмник)

После поднятия одной из сторон, и ослабления всех гаек снимаем колесо и тормозной барабан. После демонтажа, его необходимо очистить от пыли и грязи.
Далее, необходимо снять регулятор чашки и его пружину (поворачивается на 45 градусов). Для этой процедуры хорошо подойдут пассатижи и отвертка

После чего вынимаем опорную стойку колодки из отверстия.

Аккуратно поддеваем отвёрткой

Потом снимаем пассатижами пружину, которая стягивает колодки между собой (длинная, находится сверху).
Убираем (штифт).

Снимаем штифт

Затем снимаем нижнюю (стягивающую колодки) пружину.
И в последнюю очередь снимаем трос ручника.

Тянем его!

Дальше демонтируем старые колодки.

Осторожно снимаем колодки

Убираем планку, регулирующую зазор (находится рядом со стягивающей пружиной).

Отсоединяем планку

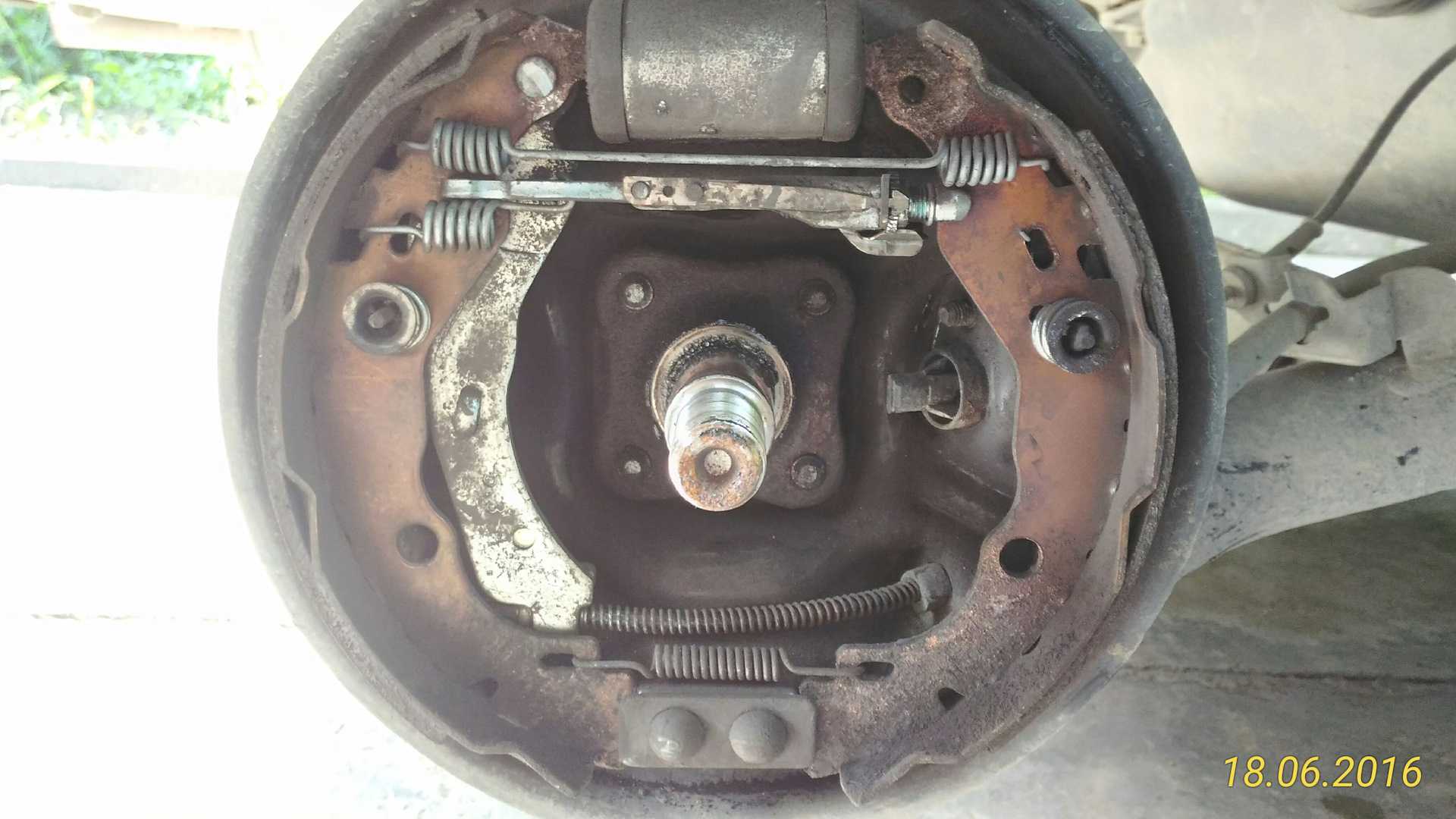

Осмотр тормозной системы колеса

Осмотрите состояние тормозного барабана, состояние тормозного цилиндра на предмет подтёков и его закусывания

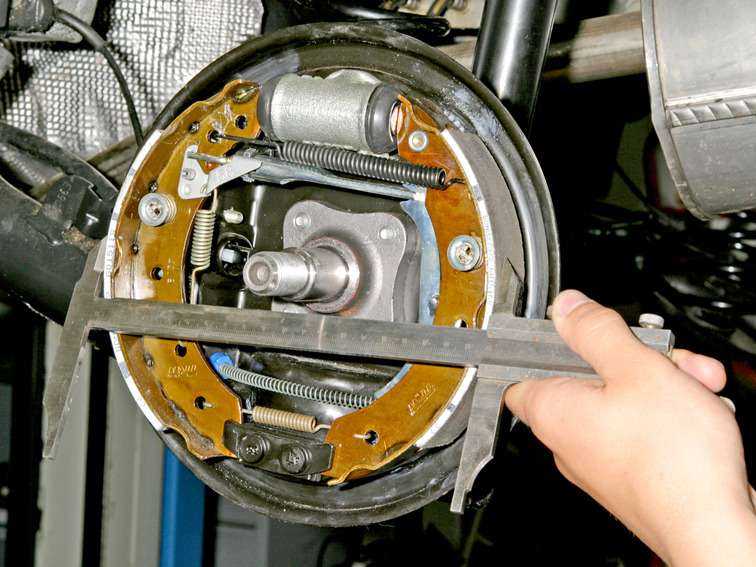

Необходимо обращать внимание на состояние тормозного барабана, максимально допустимые значения его внутреннего диаметра не должны превышать показания в 204,3 мм, или на ней имеются сильные задиры и борозды. Тогда замена самого барабана будет тоже само собой, обязательна
Проводим внешний осмотр тормозных цилиндров, для этого достаточно сдвинуть край пыльника от корпуса. Наличие на её поверхности тормозной жидкости будет говорить, что агрегат неисправен (протекает) и требует замены, (для демонтажа и прокачки тормозов потребуется помощник).
Дополнительно осматриваем тормозные шланги на наличие трещин, подтёков, потёртостей и разрывов

Если, что-либо из перечисленного будет обнаружено, то их также необходимо заменить.

Наличие на её поверхности тормозной жидкости будет говорить, что агрегат неисправен (протекает) и требует замены, (для демонтажа и прокачки тормозов потребуется помощник).
Дополнительно осматриваем тормозные шланги на наличие трещин, подтёков, потёртостей и разрывов. Если, что-либо из перечисленного будет обнаружено, то их также необходимо заменить.

Когда вся тормозная система на колесе осмотрена, необходимо выполнить установку новых колодок. Весь монтаж производится пропорционально снятию и не потребует дополнительной сноровки и навыков.

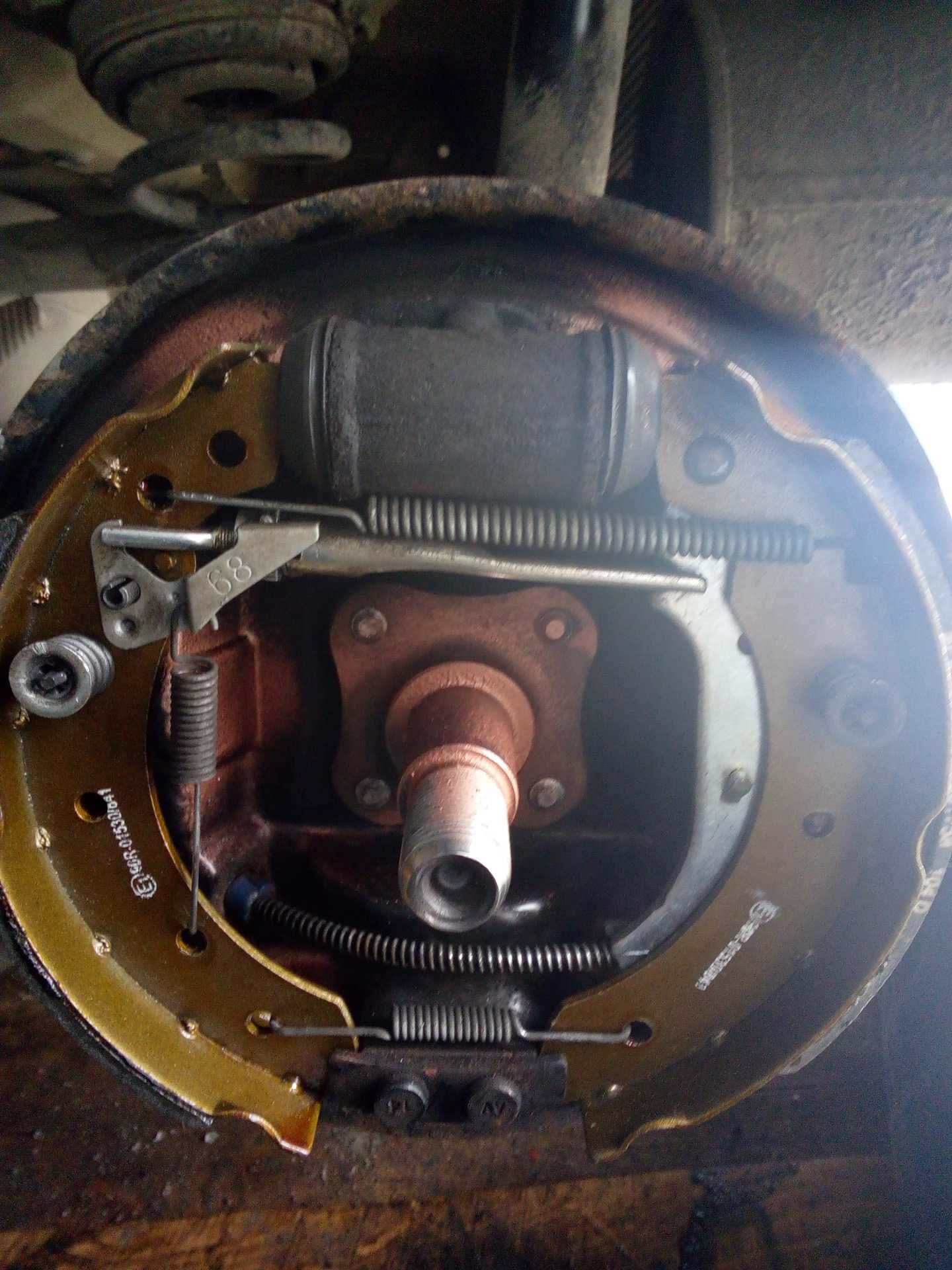

Ура! Установили новые колодки, наконец-то. Собираем всё обратно

Точно такой же порядок действий необходимо выполнить и на втором колесе.

Настройка ручника и проверка работы системы

После того как колодки установлены, автомобиль снят с домкрата, необходимо убедиться в работоспособности системы, а именно в установке зазора между колодками и тормозным барабаном. Для этого несколько раз необходимо нажать на педаль тормоза, вследствие чего, сработает механизм их автоматической регулировки, и будут слышны характерные щелчки. После непродолжительных усилий они прекратятся — это будет обозначать, что регулировка закончена.

Далее, следует проверить ход работы и состояние стояночного тормоза, если в этом есть необходимость, то его следует отрегулировать.

СОВЕТ!

В комплексе трёх — четырёх раз необходимо разогнаться до 60-70 кмч и плавно затормозить. Именно такие действия позволят плавно притереть колодки к тормозным барабанам.

Подводя итог можно с уверенностью сказать, что процедура замены задних тормозных колодок для Рено Логан под силу любому автомобилисту, который любит обслуживать свой автомобиль самостоятельно.

Замена передних тормозных колодок на автомобиле Рено Логан

Срок службы передних тормозных колодок на автомобиле Рено Логан первого поколения – в пределах 60.000 км пробега. Он может варьироваться в большую или меньшую сторону в зависимости условий эксплуатации автомобиля, манеры езды, качества установленных тормозных колодок. Периодичность проверки их состояния раз в 30.000 км пробега.

Тормозные колодки придется менять в случае их износа (общая толщина накладки и колодки менее 6 мм — см. фото выше), отслоения накладки от колодки, неравномерном износе, замасливании. Замене тормозного диска.

Передние тормозные колодки на автомобилях Рено Логан заменяются сразу в обоих тормозных механизмах передних колес, то есть две пары (для предотвращения возникновения заноза).

Необходимые инструменты, приспособления, запчасти

— Рожковый ключ на «17»

— Накидной ключ или головка на «13»

— Толстая шлицевая отвертка или небольшая монтажка

— Два комплекта новых передних тормозных колодок

Подготовительные работы

— При наличии повышенного уровня тормозной жидкости в бачке на главном тормозном цилиндре, откачиваем ее излишек при помощи шприца или груши, во избежание ее перелива после установки новых колодок и сильном утапливании поршней в тормозные цилиндры суппортов

— Поддомкрачиваем автомобиль и снимаем одно из передних колес

— Очищаем тормозной механизм переднего колеса от грязи

Порядок замены передних тормозных колодок на автомобиле Рено Логан первого поколения

Отворачиваем нижний болт направляющего пальца

Используем рожковый ключ на «17» для удержания направляющего пальца и накидной ключ на «13» для отворачивания болта.

Поднимаем плавающую скобу суппорта вверх

Если поднять скобу затруднительно, нужно подвигать ее вправо-влево и повторить попытку. Можно поддеть отверткой под суппорт и поднять скобу используя ее как рычаг.

Извлекаем переднюю тормозную колодку из направляющей

Заднюю тормозную колодку оставляем в направляющей чтобы опираясь на нее можно было утопить поршень во внутрь цилиндра.

Утапливаем поршень тормозного цилиндрика в его корпус

Для этого опускаем плавающую скобу обратно вниз, и, используя большую шлицевую отвертку (монтажку) как рычаг (вставив ее между тормозным диском и суппортом) сдвигая его наружу, утапливаем поршень.

Извлекаем вторую тормозную колодку

Поднимаем скобу вверх и извлекаем тормозную колодку.

Очищаем направляющие передних тормозных колодок от грязи

Снимаем две пружинные скобы накладок и очищаем их и посадочные поверхности направляющей под тормозные колодки. Скобы устанавливаем обратно.

Вставляем новые тормозные колодки

При утопленном поршне суппорта колодки должны стать без затруднений.

Опускаем плавающую скобу и закрепляем ее болтом

Перед установкой желательно нанести на болт немного фиксатора резьбы для предотвращения самопроизвольного его отворачивания. Момент затяжки болта 3,4 кгс.м.

Аналогично производим замену передних тормозных колодок на другом колесе.

После замены передних тормозных колодок следует несколько раз нажать на педаль тормоза для установки зазоров между колодками и дисками.

Примечания и дополнения

— Перед установкой новых тормозных колодок следует провести ревизию состояния направляющих пальцев, их пыльников и пыльников тормозных цилиндров (см. фото выше). Палец извлекаем из направляющей, очищаем от загрязнений. Смазываем небольшим количеством пластичной смазки (литол, смазка шрусов и т.п.) и вставляем обратно. Поврежденные или изношенные пыльники пальцев и цилиндра следует заменить.

— Период притирки новых тормозных колодок к тормозному диску 100-200 км пробега

Необходимо соблюдать осторожность в этот период, так как тормозной путь автомобиля увеличивается. Так же необходимо избегать резкого торможения, так как можно «поджечь» новые накладки колодок и ни о каком эффективном торможении с такими колодками в дальнейшем не может быть и речи

Еще статьи по тормозной системе автомобилей Рено Логан первого поколения

Схема подключения стоп-сигналов в задних фонарях и дополнительного стоп-сигнала автомобиля Рено Логан первого поколения Скрипят передние тормозные колодки, причины Замена тормозных дисков Рено Логан Как снять суппорт Рено Логан 1,4 Загорелась лампа неисправности тормозной системы автомобиля Рено Логан Регулировка ручника на Рено Логан

Сравнительный тест-ремонт

— Замена передних тормозных колодок на автомобиле ВАЗ 2108 (2109, 21099)

Выбор тормозных колодок

Оптимальный вариант замены – это, бесспорно, оригинальные тормозные колодки. Они прекрасно работают и гарантированно выдерживают не менее двух промежутков между ТО (передние) и не менее четырех – задние. Знание заводских артикулов (в терминологии Renault – реферансов) поможет и при подборе аналогов:

Передний комплект	Задний комплект
Logan phase 1, phase 2	41 06 021 92R	44 06 094 15R
Logan 2	41 06 025 81R	44 06 094 15R

Качественными аналогами заводского комплекта можно назвать:

Производитель	Передние Logan	Передние Logan 2	Задние
Bosch	0 986 467 720	0 986 494 661	0 986 487 819
TRW	GDB 400	GDB 2016	GS 8455
Brembo	P 68 008	P 68 059	S 68 525
Ferodo	FDB 1781	FDB 4615	FSB 642

Подготовка

Чтобы поменять тормозные колодки на Рено Логан, нужно заранее приготовить большой шприц либо резиновую грушу для откачки тормозной жидкости, пластичную литиевую смазку для направляющих суппортов, на всякий случай – проникающую смазку в аэрозольной упаковке. Для безопасности стоит подыскать подходящий по высоте деревянный чурбан – подняв машину на домкрате, можно будет подложить его под порог и опустить автомобиль на него во избежание случайного падения с домкрата.

Независимо от того, с какой из осей Вы собираетесь работать, сперва ослабьте затяжку колесных гаек (сорвать их на вывешенном колесе не получится) и откачайте тормозную жидкость из бачка, иначе при утапливании поршней она польется наружу. Откачанную жидкость стоит сразу утилизировать, чтобы долить свежую.

Замена передних колодок

На Logan устанавливались разные суппорта – если в первом поколении были классические плавающие суппорта, известные склонностью к закисанию направляющих, то Logan 2 получил модифицированные суппорта ATE (фирменное обозначение – «тип TEVES»). Процесс замены колодок на них различается:

На «Логанах» первого поколения нужно, утопив поршень в суппорт мощной отверткой или монтировкой, отвернуть болт одной из направляющих, удерживая ее за головку ключом «на 15». После этого суппорт откидывается на второй направляющей, колодки извлекаются из пазов скобы. Мы, однако, рекомендуем снять обе направляющие, очистить и заменить на них смазку.

На Logan 2 нужно сначала снять наружную пружину, прижимающую внешнюю колодку, затем вытащить заглушки направляющих. Сами направляющие глубоко утоплены и выворачиваются шестигранником 7 мм. Суппорт снимается со скобы полностью.

Перед установкой в скобу новых колодок ее и суппорт нужно очистить металлической щеткой. Заодно нужно проверить целостность пыльников направляющих и поршня. Сборка ведется в обратном порядке.

Видео

Замена задних колодок

Для замены задних колодок потребуется демонтаж тормозного барабана, который является одним целым со ступицей. В условиях автомастерской для этого используется ударный съемник, самостоятельно его можно сбить, обстукивая молотком по бортику крест-накрест. Чем больше изношен тормозной барабан, тем труднее его сбить – мешает буртик по краю выработки.

Выковырнув из ступицы защитный металлический колпак, головкой 30 мм выверните ступичную гайку, снимите барабан. Далее нужно соблюдать порядок разборки механизма:

Извлеките вертикальную пружину саморегулировки ручного тормоза и связанный с ней рычажок.
Отсоедините верхнюю пружину, стягивающую колодки.
Провернув чашки на 90 градусов, извлеките удерживающие колодки штифты-«солдатики» и их пружины.
Снимите распорные планки.
Извлеките, отсоединив усики нижней стяжной пружины, сначала переднюю колодку, затем, сняв хвостовик троса ручного тормоза, и заднюю.

Сборка происходит в обратном порядке. После того, как все детали установлены на место, необходимо отрегулировать расстояние между колодками, вращая зубчатую гайку на верхней планке. Нужное расстояние «от края до края» — 202,2…202,7 мм.

Завершение

После того, как машина отпущена на колеса, болты протягиваются с моментом 110-120 ньютон-метров: перетягивать «до упора», как обычно любят, не имеет смысла: надежность крепления колес не вырастает, а износ резьб в ступицах увеличивается в разы. Протягивать нужно своими руками, а не трубой или «с ноги». Далее нужно вывести ранее утопленные поршни рабочих цилиндров, нажимая педаль тормоза, пока она не приобретет нормальный рабочий ход.

Если менялись задние колодки, не нужно пугаться металлических щелчков – это срабатывает механизм регулировки ручного тормоза.

Перед прокачкой стоит откачать из бачка выдавленную в него тормозную жидкость, залить новую до «максимума», после прокачки проконтролировать уровень.

Видео:

https://youtube.com/watch?v=gUW8CaAl7dA

Как заменить задние тормозные колодки на рено логан с видео

Следить за техническим состоянием автомобиля необходимо регулярно

При очередном техобслуживании обязательно уделите внимание тормозным механизмам. От исправности работы тормозов нередко зависит жизнь водителя и пассажиров

Ниже разберёмся когда и как менять колодки задних тормозных механизмов на Renault Logan своими руками

Также узнаем, что необходимо для самостоятельной замены

Ниже разберёмся когда и как менять колодки задних тормозных механизмов на Renault Logan своими руками. Также узнаем, что необходимо для самостоятельной замены.

Когда проводят замену колодок

Авто французской фирмы Renault оснащён на задних колёсах тормозами барабанного типа. Замену колодок проводят при достижении критического износа фрикционных накладок. Толщина, при которой необходимо сделать замену, составляет 6 мм. Точное измерение проводят не на глаз, а штангенциркулем. Мерить следует с основанием.

Данных сколько километров ходят задние колодки нет. На износ влияют несколько факторов. Главные из них – это манера езды, качество тормозных колодок и состояние автомобильных дорог.

Признаки неисправности

Признаки свойственны всем автомобилям, не только Renault Logan. Кроме критической толщины накладок, о необходимости замены барабанных колодок говорят такие сигналы:

появление скрипа и скрежета при резком торможении;
наличие основательных борозд, сколов и трещин на поверхности тормозного барабана;
отслоение фрикционной накладки от основы;
стояночный тормоз не удерживает автомобиль на уклоне в 20-25 градусов.

Инструменты и материалы

Для самостоятельной замены барабанных колодок нужен следующий инструмент:

автослесарный вороток,
головка на 30,
отвёртка,
плоскогубцы,
штангенциркуль,
надёжная опора для автомобиля.

Чтобы очистить тормозной механизм при замене, пригодится средство WD-40 или обычный бензин, а также металлическая щётка. И главное – комплект новых тормозных колодок для Renault Logan.

Какие колодки выбрать?

Предложений на рынке автомобильных запасных частей огромное количество. Здесь есть и именитые производители и малоизвестные. Чётких рекомендаций от официальных представителей французского концерна нет.

Выбор делайте на основе отзывов на специализированных форумах. Опыт других водителей Renault Logan поможет определиться с фирмой.

В большинстве случаев главный критерий – это оптимальное соотношение цены и качества.

Пошаговая инструкция

Замену проводим сначала на одном колесе, затем на втором.

Устанавливаем автомобиль на ровной площадке.
Опускаем рычаг стояночного тормоза вниз.
Ослабляем колёсные шпильки.
Снимаем отвёрткой защитный металлический колпачок.
Поднимаем автомобиль на домкрате и устанавливаем на надёжную опору.
Снимаем колесо.
Откручиваем гайку на ступице и снимаем тормозной барабан.
Очищаем механизм заднего тормоза от грязи и пыли.
Снимаем плоскогубцами пружину и сам регулятор зазора.
Снимаем верхнюю пружинку, стягивающую колодки.
Поворачиваем установочные чашки и снимаем пружинки с опорных стоек.
Вынимаем планку-распорку с храповым механизмом.
Снимаем стягивающую пружинку снизу.
Отсоединяем трос ручника от колодки.
Устанавливаем новые колодки и собираем механизм заднего тормоза в обратном порядке.
Проверяем расстояние между внешними поверхностями барабанных колодок. Оно должно быть 202,45 ± 0,25 мм. Коррекция расстояния проводится путём изменения длины распорной планки.
Устанавливаем тормозной барабан, предварительно очистив его металлической щёткой.
Затягиваем гайку на подшипнике ступицы.
Устанавливаем колесо.
Проводим замену колодок с другой стороны автомобиля, повторяя пункты 3–19.

Видео по замене задних колодок

Для более полной информации предлагаем просмотреть видео про замену колодок задних тормозных механизмов на Renault Logan.

Регулировка и обкатка

После установки новых колодок необходимо провести регулировку зазора между тормозными накладками и барабаном. Для этого нажимаем несколько раз педаль тормозы. Должны быть слышны щелчки. Так срабатывает автоматический механизм регулировки. После нескольких нажатий тормоза щелчки прекращаются.

Обязательно проверьте работу стояночного тормоза. При необходимости подтяните тормозные тросы. При опущенном ручнике колёса должны вращаться свободно, а при затянутом – невозможно провернуть. Загляните под капот и проверьте уровень жидкости в расширительном резервуаре тормозной системы. Если он ниже нормы – долейте.

После установки новых тормозных колодок избегайте резких торможений первые 100 км. пробега, дайте фрикционным накладкам притереться. Счастливой дороги!

Замена задних колодок Рено Логан: пошаговая инструкция

За два колеса сразу лучше не браться. Золотое правило: сначала одно, потом другое. Для замены необходимо выполнить следующий набор действий:

Приводим автомобиль в устойчивое и неподвижное состояние на ровной поверхности. Рычаг переключения передач должен стоять на первой скорости.
Опускаем ручник.
Смазываем защитные колпачки жидкостью ВД-40.
Открываем капот и проверяем уровень тормозной жидкости. Он должен быть в районе средней отметки. Если выше – сливаем ненужную часть.
С помощью отвертки ослабляем и снимаем защитные колесные колпачки.
Используем домкрат для приподнимания автомобиля.
Снимаем колесо.
Убираем тормозной барабан и тщательно его осматриваем на предмет возможных дефектов. Левые барабаны откручиваются против часовой стрелки, правые – по часовой стрелке. Критический диаметр детали составляет 204 миллиметра. Если он больше – меняем, так как из-за таких размеров на детали появляются трещины.
Головкой на 30 необходимо открутить гайку подшипника.
Чистим элементы заднего тормоза распылителем.
С помощью плоскогубцев убираем стягивающую пружину сверху.
Снимаем распорку. Она имеет специальный храповый механизм.
Убираем стягивающую пружину снизу.
Открепляем от заднего тормозного механизма трос ручника. Таким образом исчезнет прямая связь.
С помощью куска проволоки стягиваем поршень тормозного цилиндра.
Место соприкосновения щитка с колодками (ребристые выступы) смазываем. Опытные автомеханики советуют смазывающее средство «ПентаСИЛ».
Проводим демонтаж старых колодок. Для этого необходимо снять планку, которая регулирует зазор. Планка находится рядом с пружинами. Просто поворачиваем ее вдоль оси на полоборота и снимаем.
Устанавливаем новые колодки.

Последний пункт требует конкретики. Перво-наперво продуваем и очищаем все элементы тормозного механизма. Затем ставим уже новые задние колодки на их законное место.

Пружины (верхние и нижние) ставим на специальные крючки. Чтобы поставить барабан, потребуется максимально раздвинуть колодки. Для этого отверткой крутим верхнюю часть механизма. Крышка как бы «вдавливается» в место для посадки.

Установка всего механизма заднего тормоза проводится в обратном порядке. После итогового монтажа проводится проверка расстояния между внешними оболочками барабанных механизмом. Измерять нужно штангенциркулем. Расстояние должно быть примерно 202 миллиметра.

Помимо внутренней конструкции, стоит осмотреть и внешние цилиндры. Для этого просто отодвигаем от корпуса край пыльника. Тормозная жидкость на поверхности – плохой знак. Это явный сигнал о неисправности. Осмотру также подвергаются шланги тормозов. Если имеют место потертости, подтеки или трещины – меняем.

После осмотра спускаем автомобиль с домкрата и закручиваем ступичную гайку. Для этого рекомендуется пользоваться динамометрическим ключом. Затягиваем с усилием 210 Н/м.

Сборка закончена. Последний этап – регулировка новых колодок и ручника. Делается это следующим образом: просто нажимаем на педаль тормоза. Должны быть характерные щелчки. Нажимаем до того момента, пока щелчки не пропадут. Ручник также легко проверяется: в опущенном состоянии колеса должны иметь свободное вращение, а при затянутом они должны быть неподвижными.

Совет: первые 100 километров лучше не играть с тормозами. Слишком резкие нажатия и агрессивное поведение могут негативно сказаться на новых деталях. Нужно дать накладкам растереться.

Замена задних колодок Рено Логан – процедура простая, но необходимая. Никаких премудростей или сложных моментов при смене тормозных элементов не наблюдается.

Рено Логан в России полюбили не только за хорошее соотношение цены и качества, но и за неприхотливый ремонт. Деталей на рынке достаточно. С заменой сможет справиться даже рядовой автолюбитель. Главное – соблюдать технику безопасности и использовать нужные инструменты.

Меняем задние колодки на Рено Логан фото

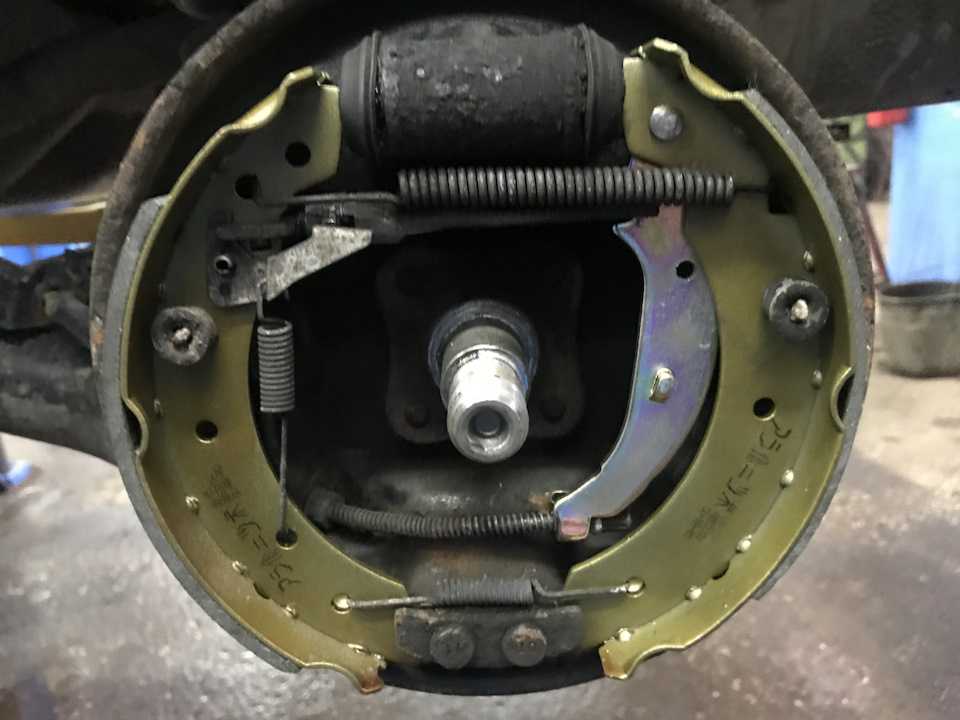

Тормозной механизм заднего колеса Рено Логан с двухпоршневым колесным цилиндром и двумя тормозными колодками, с автоматической регулировкой зазора между колодками и барабаном. В процессе эксплуатации (до полного износа колодок задних тормозных механизмов) регулировка привода стояночного тормоза не требуется, ведь удлинение распорной планки тормозного механизма компенсирует износ колодок. Привод стояночного тормоза необходимо регулировать только в случае замены тормозных колодок, тросов или рычага стояночного тормоза. Далее на фото полное устройство заднего тормозного механизма.

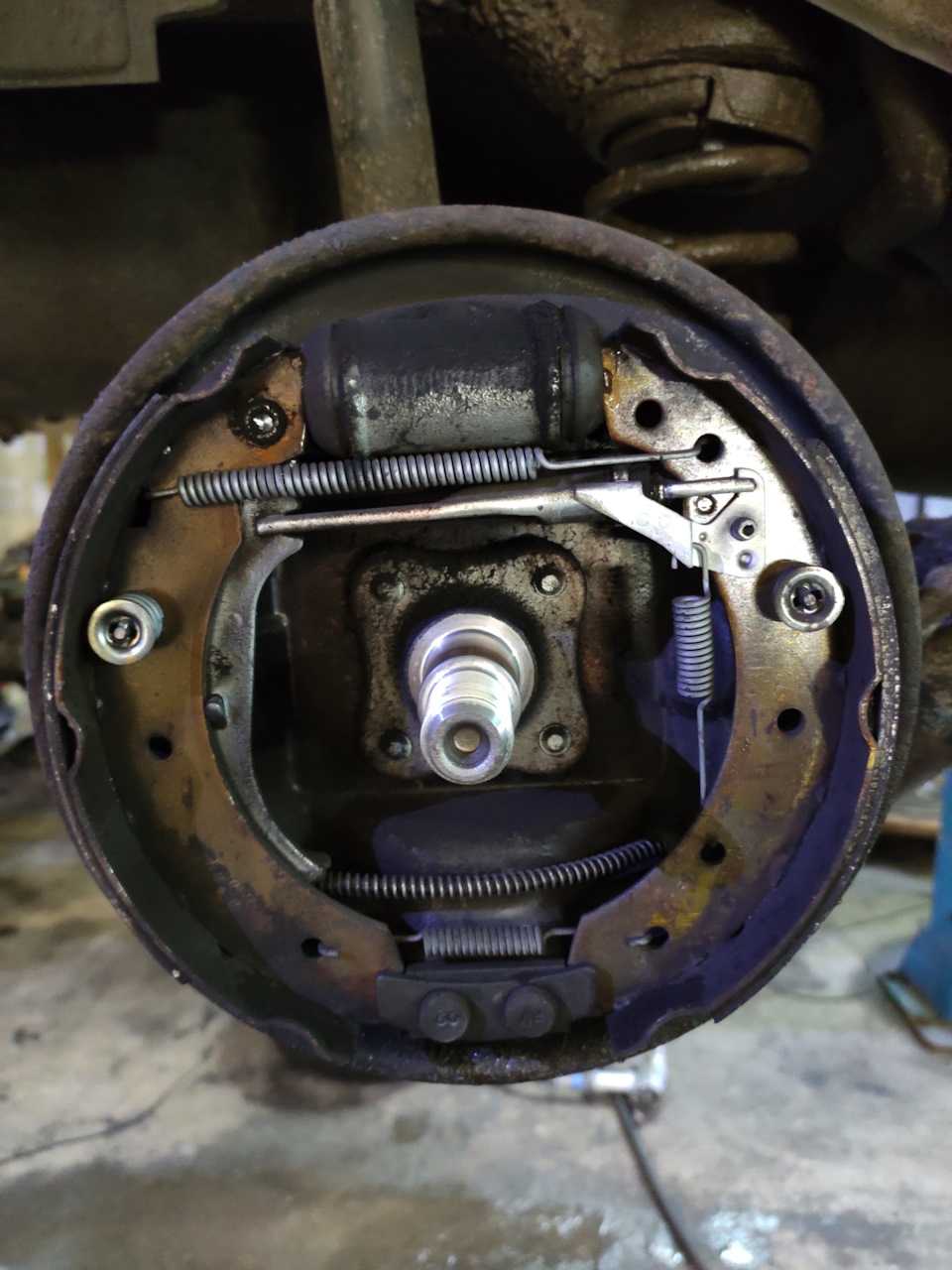

Схема заднего тормозного механизма Рено Логан.

1 — задняя тормозная колодка
2 — чашка пружины
3 — рычаг привода стояночного тормоза
4 — распорная планка
5 — верхняя стяжная пружина
6 — колесный цилиндр
7 — рычаг регулятора зазора
8 — пружина регулятора
9 — передняя колодка
10 — щит
11 — трос стояночного тормоза
12 — нижняя стяжная пружина
13 — опорная стойка

Для замены задних колодок Рено Логан вам необходимо будет вывесить заднюю часть кузова и снять колесо. Идеальный вариант использовать подъемник, но мы рассматриваем вариант замены своими силами. Как и в случае с заменой передних колодок, замену необходимо проводить в комплексе, то есть колодки и левого и правого колеса. Ведь с силу неравномерного износа при торможении возможен увод машины в сторону. Прежде чем снимать колесо и поднимать машину на домкрате советуем ослабить гайку подшипника ступицы заднего колеса. Для этого берем головку на 30 и мощный вороток, поскольку придется приложить довольно большое усилие. После ослабления гайки ступицы можно двигаться дальше. Снимаем заднее колесо и надежно фиксируем машину на надежной опорной стойке. Перед снятием барабана тормозного механизма обязательно опускаем рычаг стояночного троса до упора. Если рычаг ручника поднят скорее всего снять барабан не получится.

На снятом барабане не стоит нажимать на педаль тормоза, это приведет к неприятным последствиям.

Теперь вам предстоит работа по разборке тормозного механизма, если вы уже выполняли подобную операцию на отечественных автомобилях, то проблем не возникнет. Последовательность действий следующая —

1. Пассатижами отсоединяем нижний конец пружины регулятора зазоров от передней колодки и снимаем пружину. 2. Снимаем рычаг регулятора зазоров. 3. Поддев отверткой, выводим из зацепления с задней колодкой крючок верхней стяжной пружины и снимаем её, как на фото ниже.

4. Пассатижами поворачиваем чашку пружины опорной стойки колодки до совмещения паза в чашке с хвостовиком стойки. 5. Снимаем чашку с пружиной и вынимаем опорную стойку из отверстия щита тормозного механизма. ту же операцию проводим на второй колодке. 6. Отводим верхний конец передней колодки от рабочего цилиндра и вытаскиваем распорную планку. 7. Отцепив нижнюю стяжную пружину, снимаем переднюю тормозную колодку, затем снимаем и пружину. 8. Отсоединяем наконечник троса стояночного тормоза от рычага колодки и снимаем саму колодку.

Главное теперь не растерять все пружинки, чашечки и прочие мелкие детали. После очистки всех деталей тормозного механизма можно ставить новые колодки. Весь процесс установки должен происходить в обратном порядке. Перед установкой новых тормозных колодок очищаем резьбу наконечника распорной планки и храповой гайки, затем наносим на резьбу тонкий слой пластичной смазки. После сборки всего механизма необходимо отрегулировать тормоза Рено Логан.

Для этого необходимо изменить длину распорной планки вращая гайку планки. После вашей регулировки расстояние между внешними (наружными) частями колодок должно составить ровно 202,45 мм. Измерить это расстояние лучше всего точным штангенциркулем. Смотрим фото для наглядности.

Если отрегулировано верно, то надеть барабан на свое место не составит труда. После того как барабан установлен необходимо взять новую ступичную гайку и головкой на 30 затянуть моментом 175 Нм. Для точного момента затяжки заднего барабана лучше использовать динамометрический ключ. Сегодня это вовсе не дефицит.

Теперь необходимо несколько раз нажать на педаль тормоза, что бы задние колодки встали на место, а механизм автоматической регулировки зазоров между колодками сделал свое дело.

Особенности регулировки ручного тормоза рено логан

После трёх – четырёх регулировок, как правило, возникает необходимость замены тросика ручного тормоза. К этому моменту он растягивается и дальнейшая эксплуатация невозможна.

Самоконтрящаяся гайка применяется для уверенной фиксации результатов регулировки. Она не раскручивает и очень хорошо держит трос в нужном положении. Несмотря на название, гайка хорошо крутится ключом в обеих направлениях.

Но уже при следующей регулировке её скорее всего придётся заменить. Вынужденная замена производится из-за износа пластикового фиксатора.

Регулировка на пять – шесть щелчков это необходимое и достаточное условие нормальной работы ручника. При удовлетворительном состоянии колодок и всего механизма заднего тормоза, такое положение рычага обеспечивает надежную стоянку автомобиля. В тоже время задние колеса крутятся легко, колодки движению не мешают.

Стремление к сильному натяжению троса приводит к тому, что колеса надёжно затормаживаются и это можно считать положительным моментом. Но, одновременно, существует реальный риск того, что снятии с ручника колодки не отойдут от тормозных барабанов. Колеса останутся в полузаторможенном состоянии. Это приведёт к повышенному расходу топлива, преждевременному износу колодок и перегреву тормозных барабанов.

Результатом регулировки натяжения троса должно стать свободное вращение задних колёс при опущенном рычаге ручного тормоза и их надёжная фиксация при вытянутом на пять – шесть щелчков.

В заключении полезные советы

Конкретные сроки периодичности замены и соответствующие им рекомендации не удастся найти даже на страницах официальной литературы от производителя Renault Logan.

Необходимость замены следует принимать к учету при появлении следующих причин или факторов:

Поверхность барабана подвержена кривизне, трещинам и прочим дефектам рабочей зоны.
Во время торможения авто Renault Logan издает посторонние звуки или вибрацию.
Накладки отслоились, что может подтверждаться скрежетом при активации тормоза.
На уклонной части пути автомобиль не способен удержаться с помощью ручника.

Сегодня присутствует множество компаний, обладающих лицензией и прочей разрешительной документацией на производство колодок. Водителями Renault Logan рекомендуется рассмотреть варианты предложений от таких брендов, как:

«Mapco»;
«Fenox»;
«Ferodo»;
«Delphi» и «Bosch».

Довольно часто в реализационной сети предлагается товар в красочной упаковке, однако реальные его потребительские качества далеки от заявленных на таре. Не следует рисковать и отдавать предпочтение таким продуктам. Лучше склониться к проверенным вариантам, ведь цены на колодки весьма доступны. При замене на Renault Logan работы выполняем со стороны каждого колеса поочередно. Помним о том, что колодки для правой и левой стороны одной оси различаются, поэтому действуем вовремя замены внимательно.

Правильная установка колодок положительно скажется на безопасности передвижения. Исключаем возможность некорректного монтажа данных деталей, чтобы предотвратить угрозу жизни и здоровью как водителя Рено Логан, так и его спутников в дороге.
