Неисправности регулятора давления топлива

Основные элементы топливной системы инжекторного двигателя

Инжектор сложный механизм подачи топлива в цилиндры. Весь процесс подачи топлива регулируется электронным блоком управления двигателя (ЭБУ). В системе подачи топлива так же используется параллельно подача воздуха.

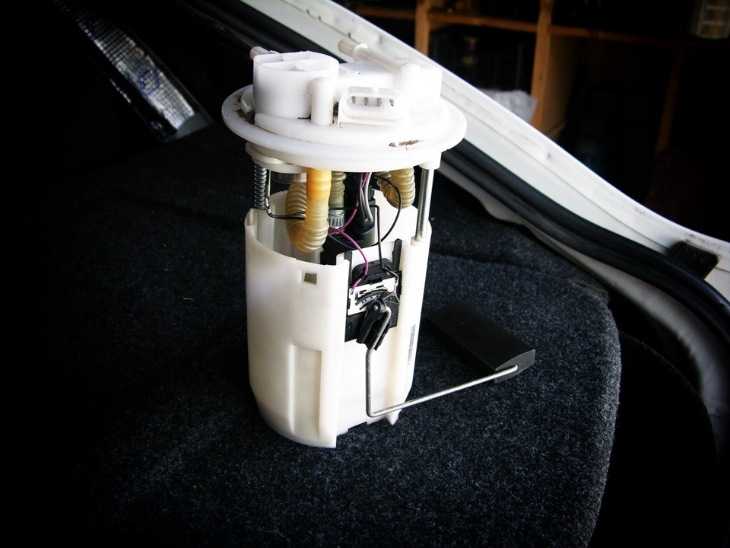

Стакан бензонасоса

Стакан бензонасоса – это совокупность основных элементов
топливной системы собранных на одной площадке.

В стакан бензонасоса входит:

• Бензонасос
• Фильтр грубой очистки
• Датчик уровня топлива
• Регулятор давления топлива (только в 1,6 литровых версиях двигателя)

Бензонасос

Является одним из основных элементов топливной системы. Служит для подачи топлива к блоку цилиндров под давлением. Бензонасос – это своего рода электрический двигатель. Работа его основана на принципе действия центробежной силе. Под воздействием магнитного поля образованного в статоре электрического двигателя его якорю придается вращение. На волу якоря установлена улитка насоса которая непосредственно накачивает давление в топливную систему.

Бензонасос очень капризен и прихотлив к чистоте
потребляемого топлива. Чаще всего бензонасос выходит из строя по причине
некачественного топлива или его нехватки в баке. Чтобы бензонасос прослужил как
можно дольше, необходимо заправляется на проверенных АЗС и держать в баке
автомобиля не менее 25% от объема бака. Если ездить на «горящей лампочке» бака,
то скорее всего бензонасос выйдет из строя намного быстрее, так как при
неровностях бензин в баке будет хлюпать из стороны в сторону и бензонасос будет
хапать воздух.

Форсунки и топливная рампа

Топливная рампа служит своего рода кейсом для форсунок, именно в нее они устанавливаются.

Топливная рампа с форсунками

Форсунки инжекторного двигателя тоже один из самых важных
элементов топливной системы. Предназначены для подачи топлива в блок цилиндров
двигателя под давлением. Форсунка распыляет топливо на мелкие капельки для лучшего
и легкого воспламенения в цилиндре.

Форсунки

Форсунка устанавливается непосредственно на двигателе
автомобиля, а именно в головке блока цилиндров. Количество форсунок зависит от
количества цилиндров автомобиля. На автомобилях Лада 4 цилиндра, следовательно,
и форсунки будет тоже 4.

Форсунки так же очень чувствительны к топливу, но менее подвержены повреждением так как топливо подаваемое на них фильтруется через 2 фильтра: фильтр грубой очистки и фильтр тонкой очистки. Но о них немного позже.

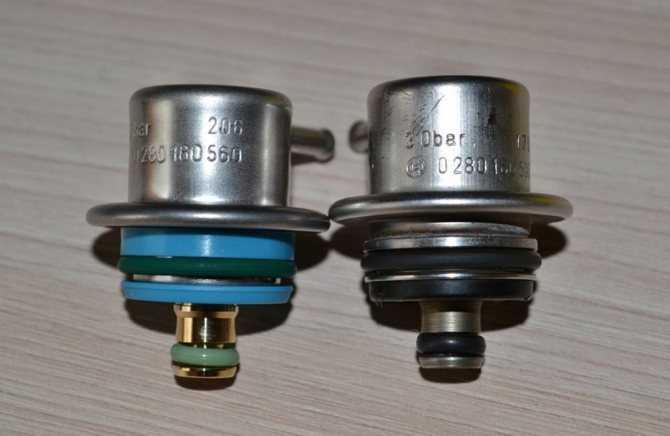

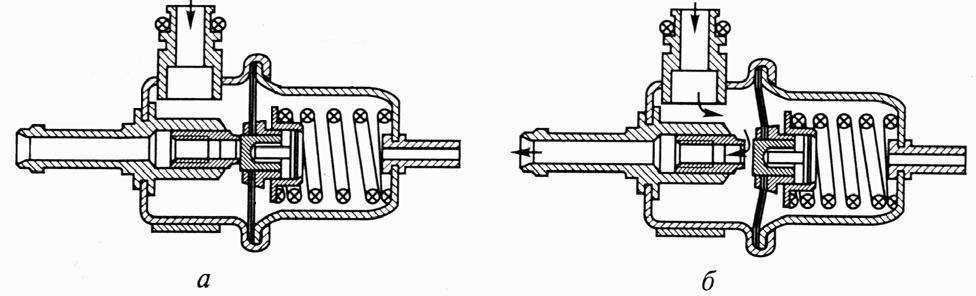

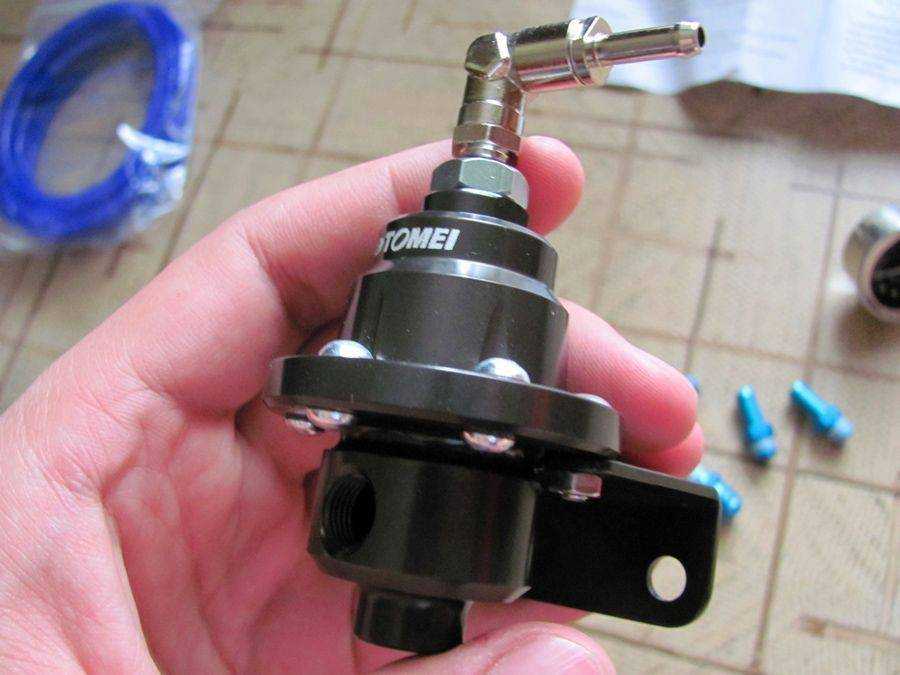

Регулятор давления топлива

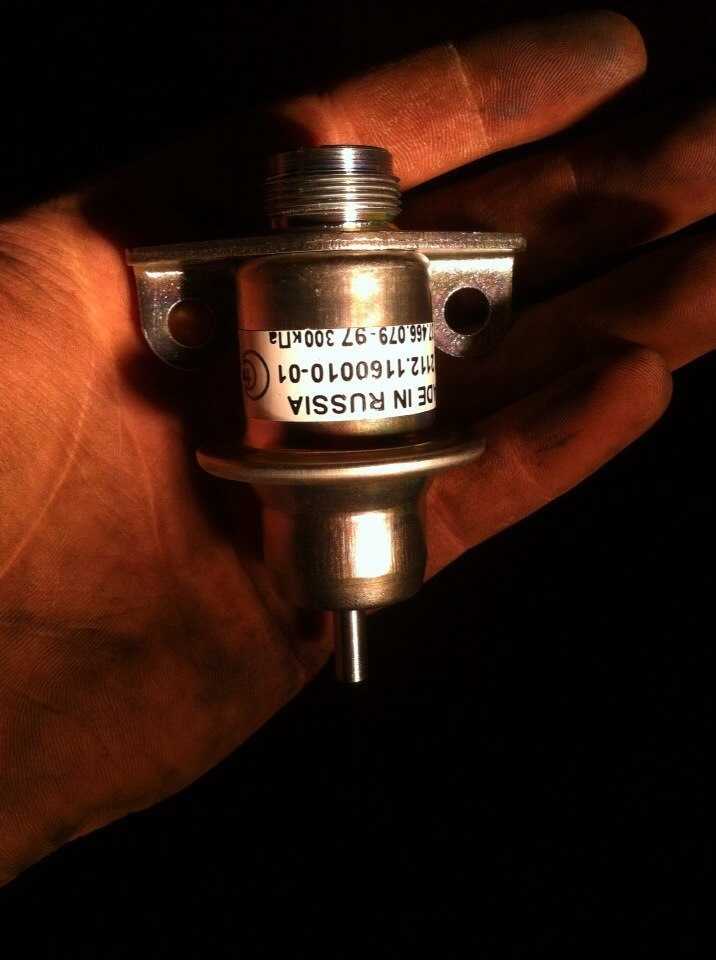

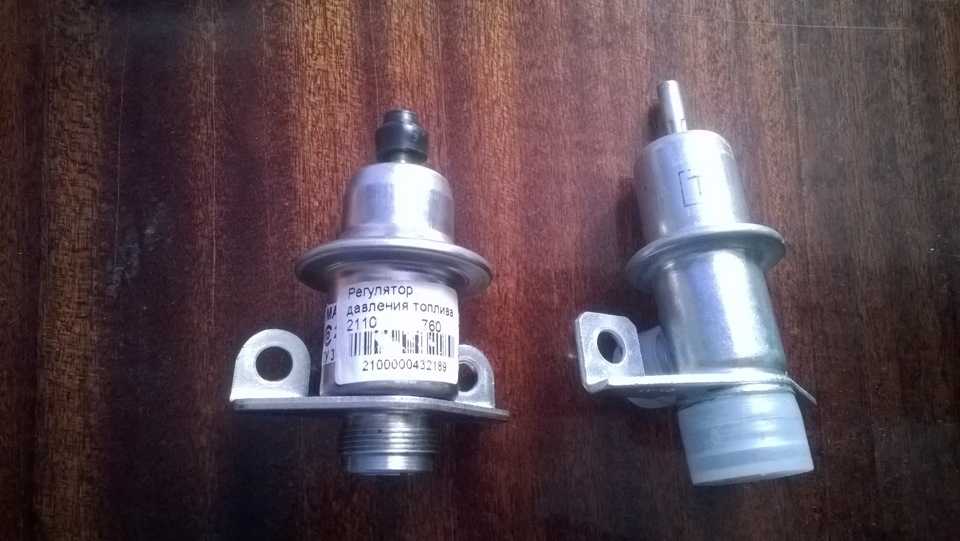

Регулятор давления топлива 1,5 литрового двигателя

Регулятор давления топлива (РДТ) датчик установленный на топливной рампе в версиях двигателя с объемом 1,5 литра и установленный в баке на стакане бензонасоса в версии двигателя с объемом 1,6 литра. Он служит для обеспечения необходимого давления топлива в системе, регулирует давление топлива путем сбрасывания излишнего давления топлива в обратку.

РДТ очень надежный элемент и выходит из строя крайне редко. Причиной его поломки может послужить так же не качественное топливо или фактор старения.

Топливная магистраль

Демонтированная топливная магистраль

Топливная магистраль — это совокупность топливных трубок предназначенная для транспортировки топлива из бака к двигателю внутреннего сгорания. Магистраль в Ладе расположена под днищем автомобиля и защищена пластиковыми кожухами.

Датчик уровня топлива

Датчик уровня топлива устанавливается в баке на стакане
бензонасоса. Служит для указания объема топлива в баке, выводя информацию на
панель приборов.

Проверка и замена регулятора давления топлива

Как видно, неисправность регулятора давления имеет симптомы, очень схожие с неисправностями бензонасоса или забитым топливным фильтром. В самом начале отметим, что если во время проверки обнаружены неполадки данного элемента, тогда предпочтительна замена РДТ на новый. Дело в том, что замена отдельных частей, попытки очистки и другие манипуляции часто не позволяют вернуть устройству должную работоспособность. Если учесть, что цена регулятора давления топлива является вполне доступной, тогда любые попытки ремонта можно считать нецелесообразными.

Замеры должны показать изменение давления в системе в определенном диапазоне. Давление горючего должно увеличиваться, находясь в рамках от 0.3 — 0.7 Бар. Если такого не произошло, тогда для начала можно попробовать осуществить замену вакуумного шланга, после чего повторить замеры. Чтобы проверить давление топлива на торцевой части рампы понадобится выполнить отворачивание пробки штуцера. В указанной пробке также имеется специальное кольцо для уплотнения. Указанное кольцо следует проверить на целостность, элемент должен оставаться эластичным. Если есть дефекты, тогда кольцо или всю пробку сразу также нужно поменять.

Система питания ВАЗ 2107 инжектор имеет некоторые отличия от классической карбюраторной. Основные отличительные особенности вызваны именно тем фактом, что вместо стандартной системы подачи воздушно-топливной смеси в цилиндры, в новых моделях ВАЗ 2107 используется инжектор. Соответственно отличаются и остальные элементы, такие как насос, фильтр т. д. Кроме указанных отличий в топливной системе, инжекторный двигатель ВАЗ 2107 имеет принципиальные отличия в системе зажигания. При этом, неоспоримым преимуществом данного типа двигателя является наличие электронного управления всеми основными системами. Именно благодаря ей значительно повышается экономичность и эффективность двигателя.

Принципиальная схема, по которой устроена система обеспечения топливом у автомобиля ВАЗ 2107 инжектор, представлена на следующем рисунке.

Здесь основные элементы обозначены цифрами от 1 до 12:

Кроме этого, в схеме питания присутствует система очистки и последующего насыщения воздуха парами бензина, состоящая из топливного продувочного клапана 8 и адсорбера 12.

Как видим, система питания ВАЗ 2107 инжектор имеет ряд существенных отличий, следовательно, и порядок ее обслуживания имеет свои особенности. Что касается воздушного фильтра, все точно так же как и в случае с карбюраторной. Замена фильтрующего элемента выполняется при каждом регламентном техобслуживании.

Насос специального обслуживания не требует, за исключением очистки топливного сетчатого фильтра, установленного на всасывающем патрубке. Эта сеточка задерживает механические примеси, присутствующие в бензине, заливаемом в бак. В случае выхода со строя топливного насоса производится его замена. Для этого необходимо разобрать бак, вынуть из него весь насос в сборе, после чего производится замена вышедшего со строя элемента. Отремонтированный насос устанавливается на его штатное место в бак.

Замена топливного фильтра производится периодически, в соответствии с рекомендациями завода изготовителя. Основным элементом является специальная бумажная вставка, собранная в металлическом корпусе, и установлен он в подающем трубопроводе между бензонасосом и системой впрыска. Направления движения топлива указано стрелкой на корпусе. Например, согласно стрелки на следующем фото, насос (топливный бак) должен подключаться с правой стороны, а рампа – с левой.

Система топливного впрыска или топливная рампа двигателя ВАЗ 2107 инжектор предназначена непосредственно для подачи смеси в цилиндры двигателя.

Одним из основных рабочих элементов системы впрыска двигателя ВАЗ 2107 инжектор является форсунка. По сути это электромеханический клапан, который управляется системой управления двигателем. При подаче напряжения клапан открывается и через форсунку происходит впрыск смеси в цилиндр под давлением, которое создает насос. В процессе эксплуатации форсунки засоряются, соответственно требуют периодической чистки. Как правило, чистку форсунок производят при техобслуживании, однако при ухудшении работы двигателя нужно их прочищать, не дожидаясь регламентных работ. Замена форсунок производится только при выходе их со строя.

Проверка

Проверить бензонасос довольно просто, так как топливный бак в 2107 легкодоступен и доступ к стакану бензонасоса очень удобен, произвести проверку бензонасоса не составит труда.

Проверка данной детали заключается в измерении давления топлива и работоспособности самого насоса.

Проверка электрической части

Чтобы убедиться работает ли насос нужно включить зажигание и послушать в баке должен раздаваться характерный жужжащий звук. Если этого не происходит возможно перегорел предохранитель бензонасоса, либо сам насос вышел из строя.

Предохранитель бензонасоса на ВАЗ 2107 расположен под вещевым ящиком автомобиля и имеет номер F3, а номинальный ток предохранителя равен 15А. Устанавливать предохранитель необходимо только равного номинала.

Если предохранитель целый, то необходимо проверить наличия питания на разъеме насоса, для этого необходимо снять колодку и с помощью мультиметра промерить наличие напряжения.

Проверка давления

Для проверки бензонасоса необходимо проверить давление, которое он нагнетает в систему, для этого понадобиться манометр, который подключается к штуцеру топливной рампы через резиновый шланг.

• Для этого снимаем колпачок с топливной рампы и выкручиваем золотник из нее;
• Подключаем манометр через шланг и скрепляем его хомутом;
• Запускаем автомобиль;

Давлением в системе должно быть от 2,7 до 3,3 бар, если меньше бензонасос необходимо менять. Так же следует отметить, что виновником низкого давления может быть РДТ.

Подготовительный этап

Чтобы выставить зажигание на автомобиле ВАЗ 2107, не требуется никаких специальных условий, операцию можно проделать как в гараже, так и на улице, в том числе и в зимний период. Для работы подготовьте такой комплект инструментов:

• отвёртка плоская;
• металлический щуп толщиной 0,35 мм;
• ключ рожковый размером 13 мм;
• автомобильная лампочка, рассчитанная на напряжение 12 В с припаянными к ней проводами;
• ключ с длинной рукояткой, предназначенный для поворачивания коленчатого вала;
• ключ для откручивания свечей.

Инструмент для настройки зажигания

В идеале лучше иметь в арсенале прибор для установки зажигания на работающем двигателе — стробоскоп. Он оснащён лампой, мигающей одновременно с моментом искрообразования в цилиндре, что позволяет увидеть положение насечки на шкиве коленвала при холостых оборотах и чётко откорректировать угол опережения.

Так выглядит стробоскоп, которым удобно настраивать опережение зажигания

Важный момент. Зажигание выставляется для того, чтобы обеспечить своевременное появление искры и запустить мотор, после чего потребуется дополнительная корректировка. Но последняя не принесёт вам желаемого результата, когда в цилиндрах отсутствует компрессия либо дают о себе знать проблемы с карбюратором. Если не устранить эти неисправности, то работа двигателя останется нестабильной, как ни настраивай систему искрообразования.

Основные рекомендации по поддержанию нужного давления

Для поддержания нужного давления в топливной рампе ВАЗ 2107 инжектор следует придерживаться следующих рекомендаций:

1. Проверяйте состояние топливного фильтра. Регулярно проверяйте фильтр на наличие загрязнений и заменяйте его при необходимости. Засоренный фильтр может снижать давление в топливной системе.
2. Проверяйте состояние топливной помпы. Проверяйте работу топливной помпы на предмет неисправностей или износа. Если помпа не работает должным образом, она может не обеспечивать нужное давление в топливной рампе.
3. Проверяйте состояние форсунок. Регулярно проверяйте форсунки на предмет загрязнений или засорений. Засоренные форсунки могут привести к неправильной подаче топлива и снижению давления в системе.
4. Проверяйте состояние датчика давления. Проверяйте работу датчика давления топлива на предмет неисправностей или повреждений. Если датчик не функционирует правильно, он может давать неправильную информацию о давлении в системе.
5. Проверяйте состояние регулятора давления. Регулярно проверяйте регулятор давления топлива на предмет неисправностей или износа. Если регулятор не функционирует должным образом, он может не регулировать давление в системе.

Обратите внимание, что при появлении любых неисправностей в топливной системе рекомендуется обратиться к квалифицированному специалисту для диагностики и устранения проблемы. Регулярное обслуживание и проверка топливной системы помогут поддерживать нужное давление в топливной рампе и обеспечивать нормальную работу двигателя

Проверка давления в топливной рампе на всех автомобилях ВАЗ

Добро пожаловать! Давление в топливной системе – в любом автомобиле во многих системах присутствует давление, вот к примеру в системе смазки двигателя есть давление масла, в системе питания двигателя есть давление топлива и т.д., поэтому большинство жидкостей которые находятся в двигателе подаются под давлением, потому что если к примеру не будет давления в системе смазки то моторное масло будет очень плохо смазывать двигатель и тем самым он быстро износиться, а в том случае если вдруг пропадёт давление в системе питания двигателя, то автомобиль начнёт дёргаться, глохнуть и будет плохо ехать, поэтому за давлением в двигателе нужно обязательно следить и держать всегда в норме.

Примечание! Для того чтобы проверить давление в топливной рампе вам нужно будет запастись только лишь одним манометром, который специально предназначен для проверки давления топлива но может и подойти манометр которым проверяют давление в шинах, при покупке манометра он должен будет идти совместно с шлангом но не во всех случаях, иногда манометры продают отдельно без шланга, в таком случае можно использовать какой ни будь свой шланг или же докупить именно под манометр в автомагазине! (Чтобы вы приблизительно знали как выглядит манометр для поверки давления топлива со шлангом, чуть ниже размещено фото на котором то он и изображен)

За счёт какой детали нужно проверять давление в двигателе? На самом деле давление может проверяться только лишь за счёт топливной рампы, но так же при помощи дополнительных инструментов давление топлива можно будет проверить и в другим местах, но как показывает практика это не совсем то и нужно, так как понять в чём же неисправность можно только при помощи одной топливной рампы, о том как это сделать сегодня вы и узнаете в этой статье.

Примечание! Чтобы дальше вы понимали о чём идёт речь, объясним вам одну вещь которую некоторые люди уже знают а некоторые ещё и не понимают о чём идёт речь, так вот ранее были упомянуты две системы а именно система смазки и система питания двигателя, так вот про систему смазки мы разбирать сегодня с вами не будет так как она не относиться к нашей теме, а поговорим немного про систему питания двигателя, за счёт системы питания двигатель вбирает в себя воздух и бензин, потому что машина работает только на смеси двух этих вещей, то есть если не будет автомобиль в себя вбирать воздух то машина скорее всего даже и не заведётся, а в том случае если машина не будет вбирать в себя бензин то соответственно она тоже не заведётся, поэтому чтобы двигатель нормально и устойчиво работал ему нужно постоянно питаться, а питается он бензином и воздухом как уже было сказано ранее и если какая то из деталей которая к примеру подаёт бензин выйдет из строя, то автомобиль уже не поедет, для этого и была придумана проверка давления топлива в системе, потому что если давление топлива будет на нуле то и соответственно и бензин не будет поступать в двигатель автомобиля и тем самым машина не куда не поедет! (Если вы интересуетесь какие детали относятся к системе питания двигателя, тогда просмотрите статью под названием: «Снижение давления в системе питания на ВАЗ», в этой статье размещена фотография на которой и показаны все детали которые относятся к этой системе)

Когда нужно проверять давление в топливной рампе? Давление в рампе проверяется только в том случае, если появились хоть какие то признаки которые указывают на плохое давление в топливной системе, а к этим признакам относятся: Неустойчивая работа двигателя, его остановка на холостом ходу, а так же повышенные или же пониженные обороты у двигателя автомобиля, при езде из-за низкого давления машина может ещё дёргаться и не развивать полной своей мощности.

Самостоятельная проверка и замена регулятора давления

Прежде чем снимать и промывать регулятор давления, стоит убедиться в нем ли причина. Проверить устройство работает оно или нет можно у себя дома в гараже.

Для этого нужен манометр (подойдет шинный), небольшой отрезок маслостойкого шланга (по диаметру трубки манометра) и хомуты, для обеспечивания плотного соединения.

Проверку механического регулятора можно устроить в следующем порядке:

1. В топливной рейке есть штуцер для сбрасывания давления, нужно снять с него защитный колпачок (двигатель заглушен).
2. Далее сбросить давление в рейке путем нажатия на золотник, находящийся в штуцере, после этого выкрутить его.
3. Собираем устройство для измерения давления. Шланг натягиваем одной стороной на трубку манометра, другой стороной на штуцер золотника и стягиваем хомутами.
4. Заводим мотор и даем немного поработать без нагрузки на минимальных оборотах.
5. При исправном регуляторе давление в рампе, «Жигулевского» двигателя объемом 1,5 литра, должно попадать в пределы от 2,9 до 3.3 кгс/кв.см (на остальные марки авто данные в паспорте).
6. Далее снимаем вакуумный шланг с патрубка регулятора, давление должно возрасти на 0,2 – 0,7 кгс/кв.см к предыдущему.
7. Ставим вакуумный шланг на место и глушим мотор. Давление должно немного снизиться и оставаться в системе до двух часов.

Если при проверке указанные параметры выдерживаются, то РДТ в исправном состоянии, если нет, нужно его заменить.

Причиной несоответствия давления могут быть неисправность топливного насоса, засорение трубопровода или фильтра и т.д. Убедившись, что фильтр чист, следует начать с регулятора давления топлива.

Для замены регулятора понадобится ключ на 24 мм и шестигранник на 5 мм. Порядок действий при замене следующий:

• открутить гайку штуцера «обратки» на РДТ;
• ослабить и снять шланг вакуума с регулятора;
• шестигранником открутить винты, крепящие корпус регулятора к рейке;
• аккуратно извлекаем механический РДТ из топливной рейки.

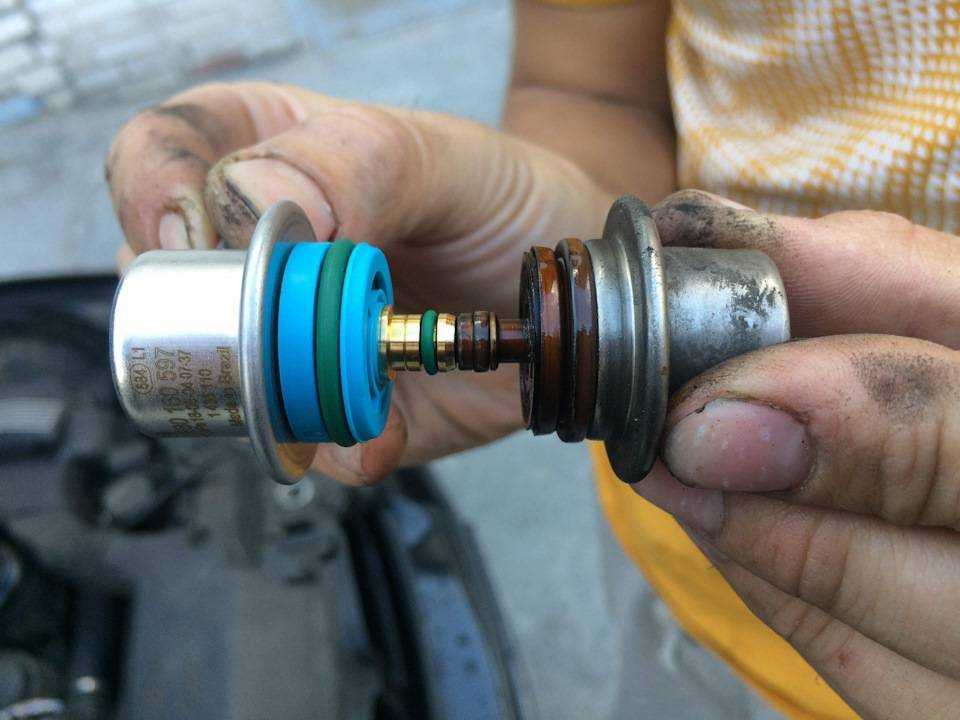

Установка не сложная, все операции повторяются в обратном порядке. Следует не забывать, что на патрубок, который входит в рампу, устанавливается резиновое уплотнительное кольцо. Работы производятся на холодном двигателе при предварительном сбросе давления в топливной системе.

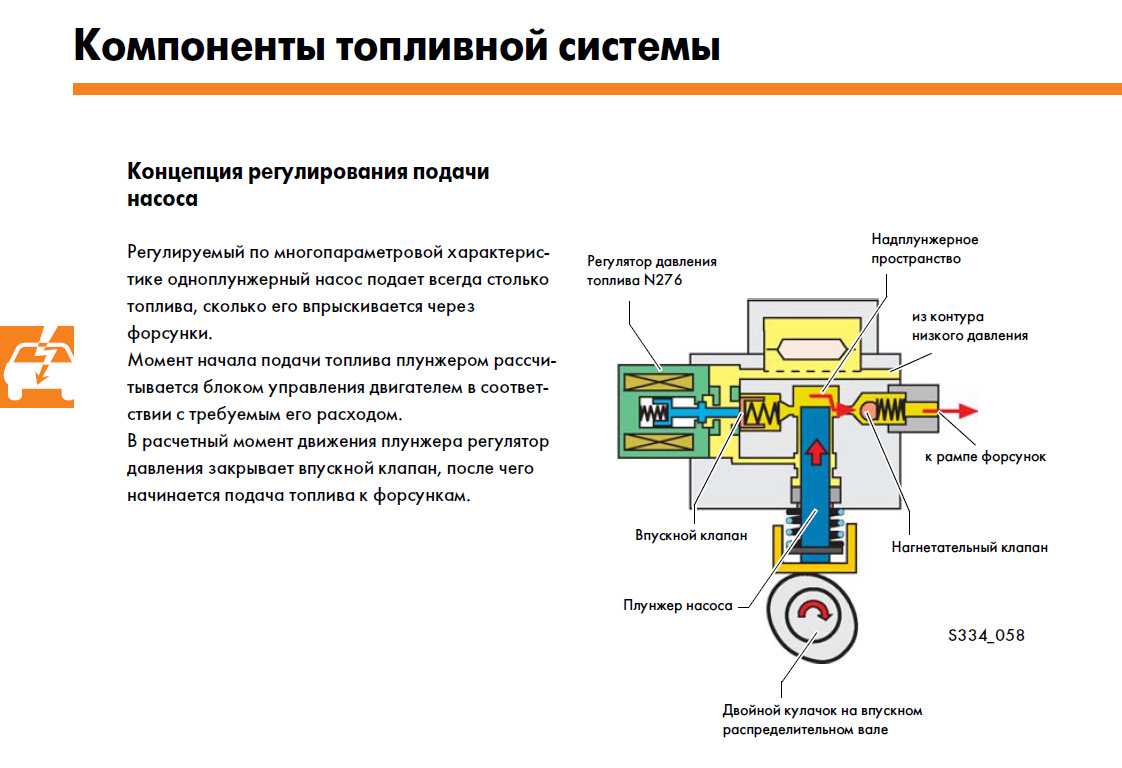

Принцип работы

Двигатель внутреннего сгорания предназначен преобразовывать тепловую энергию в механическую. Процесс преобразования происходит в блоке цилиндров при сгорании горючего состава. Подготовка и доставка смеси бензина с воздухом в камеру сгорания цилиндра осуществляется по-разному.

В моторе с внешним смесеобразованием смесь готовится в карбюраторе. Горючее смешивается с воздухом и по всасывающему коллектору через впускной клапан попадает в камеру сгорания. Оно поджигается свечой зажигания и сгорает, расширяя газ, приводя в движение поршень.

В моторе с инжекторной установкой процесс происходит иначе. Топливно-воздушная смесь готовится во всасывающем коллекторе непосредственно перед входом в камеру сгорания.

В момент открытия впускного клапана форсунка открывается и распыляет бензин. Он смешивается с воздухом, попадает в камеру сгорания и в определенный момент поджигается свечой. От выделенного тепла газ расширяется и давит на поршень. Происходит рабочий ход.

На ВАЗ 2107i установили мотор с системой распределенного впрыска, т.е. в каждый цилиндр подается топливо индивидуально через собственную форсунку. Форсунок четыре по количеству цилиндров.

Управляет форсунками, а точнее всей системой, электронный блок управления (ЭБУ). Судя по его функциональным возможностям и объему выполняемой работы, его можно назвать бортовым компьютером. Все данные с электронных и механических датчиков поступают в блок, обрабатываются и дают команду исполнительным механизмам выполнять определенные действия.

Принцип работы следующий. Из бензобака через фильтр топливный насос подает бензин в топливную рампу, далее на форсунки. Внутри рампы при помощи регулятора поддерживается постоянное давление 300 мПа. Если давление повышается, то излишки горючего сбрасываются в бензобак через отсечку автоматически.

ЭБУ подает сигнал открытия и закрытия форсунок в той очередности, в какой работают цилиндры, при этом руководствуясь показаниями с датчика положения коленчатого вала.

Количество топлива, проходящего через форсунку, зависит от периода времени, в течение которого она находится в открытом состоянии. Время рассчитывается блоком управления при помощи информации, поступающей на него с датчика массового расхода топлива и датчика положения дроссельной заслонки.

Это принципиальные параметры, при которых может действовать двигатель, но для правильной и четкой работы агрегата электронный блок управления снимает дополнительные показания:

• с температурного датчика охлаждающей жидкости для регулирования процесса горения топливно-воздушной смеси;
• с вольтметра для определения напряжения, чтобы четко установить время начала и конца работы форсунок;
• с тахометра для определения частоты вращения коленчатого вала;
• с катализатора для определения состава отработанных газов.

ЭБУ также управляет топливным насосом, регулятором холостого хода и системой зажигания.

Сброс и проверка давления в топливной системе ваз 2107

Сброс и проверка давления в топливной системе ваз 2107 производится в случае появления необходимости разгерметизации системы, вызванной различными ремонтными работами, связанными со снятием отдельных элементов. Проверка давления производится для выявления неисправности в работе электробензонасоса или регулятора давления в топливной системе.

Стоит помнить, что в топливной системе создается достаточно высокое давление, поэтому любые работы по разгерметизации необходимо выполнять на неработающем и остывшем двигателе. Полный спад давления происходит за 2-3 часа после остановки двигателя.

В случае если появляется необходимость провести разгерметизацию системы, давление в которой еще не спало, то необходимо сбросить давление насильно, для этого:

1. Отключите отрицательную клемму аккумуляторной батареи.
2. Вытащите предохранитель F3, который отвечает за цепь питания бензонасоса.
3. Подключаем аккумуляторную батарею и включаем двигатель, дав ему поработать несколько минут, до полной выработки остатков топлива в системе.

Теперь, когда давление стравлено, заглушите двигатель, обесточьте автомобиль и установите предохранитель на место.

В процессе эксплуатации автомобиля, так же появляется необходимость проверки давления. Проверку выполняют, либо согласно карте периодического осмотра технического состояния семерки или же для проверки работоспособности самого бензонасоса или регулятора давления, в случае обнаружения каких-либо деффектов в работе. Для проверки потребуется механический манометр с бензостойким целым шлангом со специальным наконечником, который подходит по диаметру под специальный проверочный колпачок на топливной рампе. Порядок проверки выглядит следующим образом:

1. Отворачиваем защитный колпачок.
2. Надеваем на наконечник шланг манометра и запускаем двигатель. Даем ему проработать несколько минут, пока давление не достигнет своей пиковой нормы. Если давление слабо набирается или не набирается вообще, то требуется замена электро-бензонасоса.
3. Теперь отсоединяем вакуумный шланг от регулятора давления и оцениваем рост давления, который должен составить 20-70 кПа. Если давление не увеличилось, то регулятор давления неисправен.

На этом ремонтные работы по сбросу и проверке давления в топливной системе ваз 2107 завершены. При выявление каких-либо неисправностей, производим необходимый ремонт.
