Переделка муравья на 4 колеса своими руками

Характеристики двигателя

По сути двигатель сам по себе неплох: в меру надежен, прост, ремонтнопригоден и не прихотлив. Если бы не его крайне не надежный и капризный диностартер, который по старой “доброй” колхозной традиции принято упразднять и ставить магнето

• Тип — двухтактный, одноцилиндровый с трехканальной продувкой
• Охлаждение — воздушное, принудительное от вентилятора
• Диаметр цилиндра — 62 мм
• Ход поршня — 66 мм
• Рабочий объем — 199 см
• Степень сжатия — 7,6 кг/см
• Мощность — 13 л. с./9,6 кВт при 5200 об/мин
• Карбюратор — К62Г

Самым большим преимуществом «Муравья» перед другими двухтактными советскими чахотками был его вместительный и очень удобный кузов и наличие задней передачи.

В стоке борта кузова не имеют надставок

На двухместных и одноместных версиях кузова немного отличались по размеру

В стоке «Муравей» комплектовался запаской

Весь секрет «Муравья» заключался в его реверс-редукторе. Именно за счет него удалось существенно увеличить передаточное число и реализовать заднею передачу

Настоящим сокровищем тульского машиностроительного завода им. Рябикова стал мотороллер Муравей. В постсоветское время эта модель была подзабыта, но в последние годы поклонники раритетной мотоциклетной техники могут с гордостью констатировать: легендарный грузовой мопед триумфально возвращается на рынок.

Сегодня мотороллеры Муравей, стоимость которых более чем демократична, предназначаются для индивидуальных нужд поклонников советской техники. Достаточно широко они эксплуатируются в сельской местности, на дачных участках.

Инструкция

Чтобы сделать вездеход из мотороллера потребуется найти машину, находящуюся в исправном состоянии.

Следует учитывать, что штатный двигатель развивает мощность 11 л.с. и обладает низким крутящим моментом (рабочий объем всего 200 см³), которого не хватает для динамичного разгона самодельной конструкции и для преодоления бездорожья.

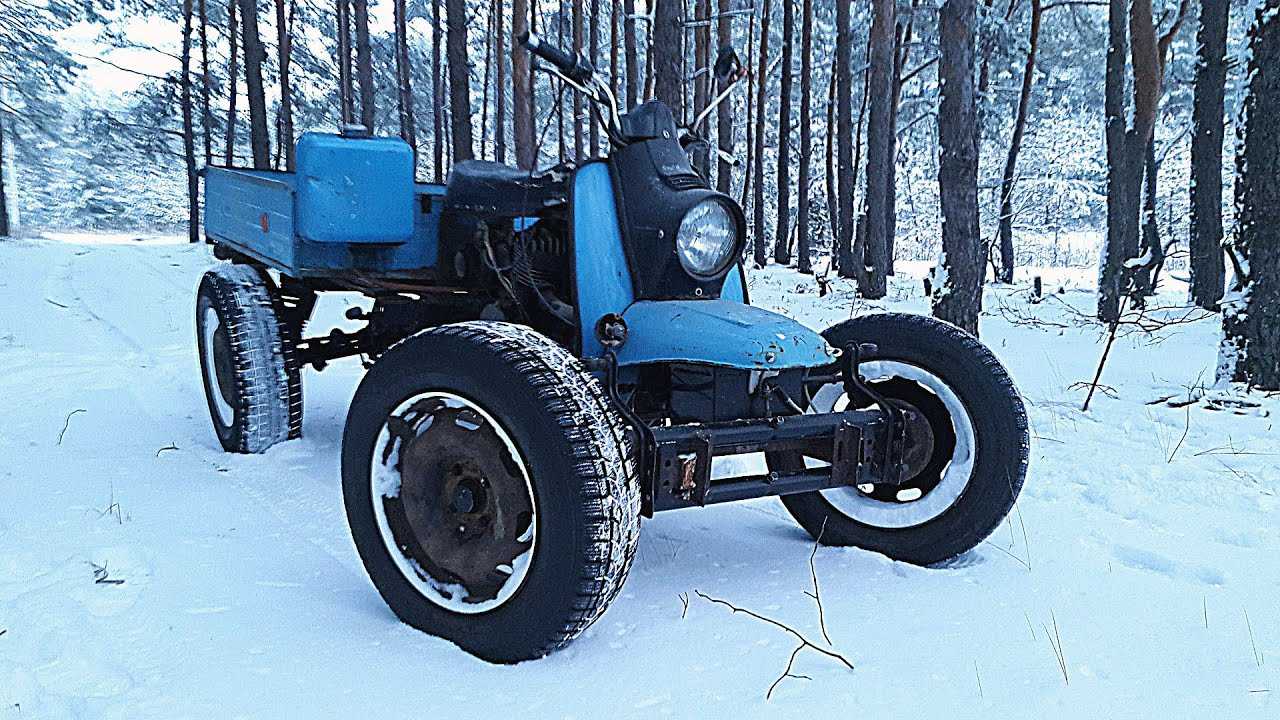

Перед тем как из Муравья сделать вездеход, необходимо определиться с концепцией машины. Для привода задних колес может использоваться готовый мост, позаимствованный от легковых автомобилей ВАЗ или АЗЛК с задними ведущими колесами. Возможно использование отдельного понижающего редуктора, крутящий момент передается к колесам с помощью полуосей, снабженных шарнирами ШРУС (например, от малолитражной машины Ока).

Конструкция рамы

Перед началом сборки разрабатывается чертежная документация, позволяющая скомпоновать двигатель и агрегаты трансмиссии будущего вездехода. Рама собирается из отрезков стального профиля коробчатого сечения, которые соединяются контактной сваркой. Предусматривается площадка для установки двигателя, задний мост крепится к лонжеронам болтами. Приваривать чулки запрещается, поскольку полученная конструкция не отличается прочностью. В раму интегрируется передний щиток от мотороллера, который защищает ноги водителя от летящей грязи.

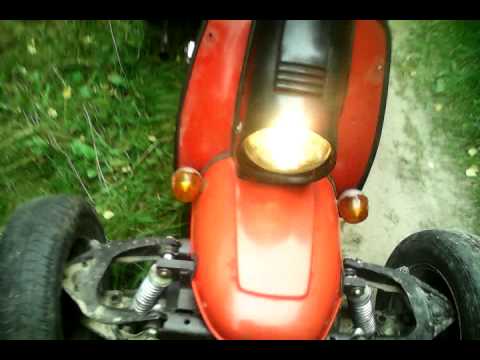

Для установки передних колес собирается подрамник, который крепится к штатной рулевой колонке. Колесные ступицы устанавливаются на рычагах, допускающих перемещение шин в вертикальной плоскости. В конструкцию вводятся амортизаторы с пружинами, позволяющие стабилизировать колебания колес. Полученная конструкция очищается от ржавчины, а затем покрывается слоем специального грунта. Рекомендуется произвести окраску рамы синтетической ударопрочной эмалью, предохраняющей металл от коррозии в процессе эксплуатации вездехода.

Установка двигателя

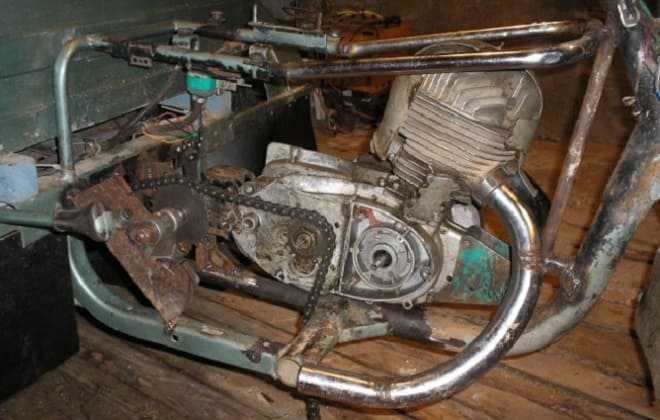

Двигатель устанавливается на штатном месте через резиновые прокладки, снижающие уровень вибраций. Для повышения крутящего момента устанавливаются несколько понижающих цепных передач, расположение шестерен продумывается на этапе проектирования рамы. Необходимо обеспечить натяжение цепей, которые не должны срываться с зубчатых колес при резких разгонах вездехода. На моторе сохраняется династартер, дополненный рычагом ручного запуска. Аккумулятор выносится на верхнюю часть рамы (в точку, которая не заливается водой и жидкой грязью).

Ходовая часть и колеса

На заднем мосту устанавливаются ступицы с тормозными механизмами, которые связываются с рукояткой на руле. На ступицах крепятся диски, которые увеличиваются путем приварки дополнительного обода. Используются готовые шины с развитым внедорожным протектором, возможно изготовление самодельных покрышек из камеры, которая установлена в металлическом каркасе. Недостатком самодельной конструкции является низкая прочность резины камеры, которая прокалывается ветками или режется острыми камнями при движении по проселкам.

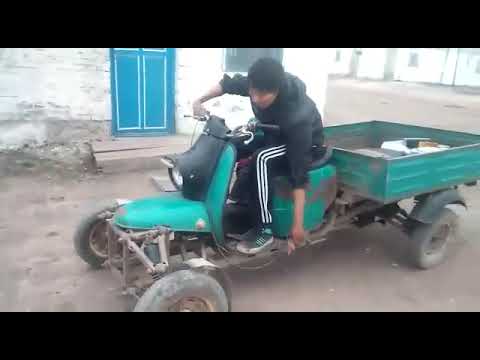

Вездеход может оснащаться 1-м передним колесом или 2 шинами, установленными на поворотном подрамнике. Привод на передние колеса не предусматривается из-за низкой мощности двигателя и сложной кинематической схемы, которую трудно реализовать в кустарных условиях. Возможно применение стационарной рамы с рулевым механизмом и поворотными кулаками, связанными между собой тягой. Вместо стандартного руля от мотороллера используется рулевое колесо, позаимствованное у автомобилей российского или импортного производства.

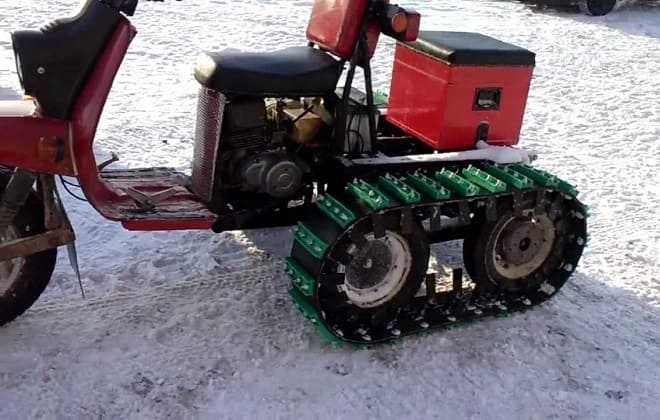

Возможно построение вездехода из Муравья на гусеницах, в этом случае на прямоугольную раму ставятся 2 кресла для водителя и пассажира, позади устанавливается мотор с редуктором.

В состав ходовой части входят опорные ролики и резиновая гусеница с металлическими поперечными элементами. Ведущее колесо передает крутящий момент на поперечины, предусматривается передний ролик с винтовым механизмом натяжения гусеничной ленты. Подвеска в конструкции отсутствует, машина способна двигаться по заболоченной местности и глубокому снегу.

Фотоотчёт Переделка мотороллера Муравей на магнето

Что такое грузовой автомобиль пдд. Грузовой автомобиль что это, ПДД. Максимальная скорость, ограничение парковки и другие новшества ПДД

Только что закончил капиталить двигатель «Муравья» и решил написать небольшой отчет по установке магнето. Двигатель пришлось конечно зарядить наполовину запчастями ни пойми чьего производства. Подозреваю, что контрафакт с которым мне пришлось канителится последние два дня производят в каком-нибудь гараже Ростова-на-Дону или тамошние работяги шабашат втихую эту чухню на заводе. Во всяком случае, по моим данным — эту гадость торгаши везут именно из Ростова.

Двигатель, которому я посвятил последние два дня уже был переделан на магнето. Плюс ко всему у меня во дворе стоял еще один «Муравей», тоже кем-то переделанный под магнето, но магазинную проставку к которой крепится магнето с него в свое время кто-то «накернил»… Пришлось покупать новую проставку и хозяин заодно прикупил муфту. Не знаю зачем он ее купил — я его об этом не просил. Старая была в хорошем состоянии. Ну раз купил — поставим.

Целесообразность установки магнето

Не моё конечно дело, но я крайне негативно отношусь к подобного рода колхозному тюнингу. Тем более, что магнето проблему с надежностью штатной системы зажигания не решает, а лишь заменяет ее на другую проблему. А это как по мне — полный тупизм: переделать двигатель на магнето, чтобы потом мучится с ней еще больше…

Да, диностартер не идеальный девайс. За которым к тому же нужно постоянно следить и при необходимости обслуживать его. Ну и что? Ну почистил коллектор и контакты прерывателя в начале сезона и все. А с магнето меньше проблем что ли? Больше раз в сто!

1. Во-первых, из-за того, что постоянно разбивается резиновая муфта — сбивается угол опережения зажигания, а это влечет за собой детонацию, потерю мощности, перегрев и повышенный расход топлива.
2. Во-вторых, после установки магнето за диностартером как правило перестают следить, лишают его аккумулятора и он в итоге дохнет окончательно… Соответственно, бортовая сеть мотороллера лишается источника питания. А это значит, что «света нет — кина не будет»…
3. В третьих, из-за того, что вся эта переделка представляет из-себя сплошной колхоз — оси в которых вращается ротор магнето и ротор диностартера расходятся в значительных пределах. А это приводит к тому, что детали двух этих устройств начинают работать с большим осевым перекосом относительно друг друга из-за чего у магнето постоянно обрывает выходной вал ротора и разваливаются его опорные подшипники.
4. В четвертых, магнето изначально не рассчитана на длительную работу тем более на работу с таким конским перекосом по осям, который приводит к повышенной радиальной нагрузке на ротор, что для магнето не свойственно.
5. В четвертых, магнето стоит очень дорого — плюс нужно купить проставку и муфту.

Покупаем в ближайшем магазине проставку (у нас она стоит 450 р), муфту (100 р) и магнето (БУ от 1500 и выше…).

Установка

Прикручиваем муфту к ротору диностартера прям поверх вентилятора. Вариант крепления муфты болтами впотай как по мне выглядит более предпочтительно.

Чем вариант с обычными болтами.

Выламываем из улитки охлаждения защитную решетку.

Круглым напильником выравниваем изнутри улитку так, чтобы в нее зашла проставка. Вставляем проставку в улитку, размечаем по проушинам крепления проставки отверстия. Сверлим отверстия и нарезаем в них резьбу М6 основной шаг.

Устанавливаем магнето и вуаля!

Общая информация

Советский грузовой мотороллер имеет надежный металлический трайк, выполненный в виде платформы, имеющей задний борт. Трайк Муравья достаточно вместителен. Грузоподъемность платформы составляет 250 килограммов, что позволяет активно использовать мотороллер Муравей в хозяйственных нуждах. Так, грузовой мотороллер позволяет перевозить:

Мототехника отличается маневренностью и неприхотливостью. В гараже мотороллер Муравей занимает примерно столько же пространства, сколько и громоздкий мототранспорт с коляской. Радиус поворота Муравья составляет около 3,5 метров.

Характеристики мотороллера Муравей

Зимой грузовой мопед функционирует при помощи смеси моторного масла М6/3-10Г/1 и бензина А-76, а летом ему требуется марка М8В.

Если сравнивать мотороллер Муравей с колясочным мотоциклом, то по части эксплуатационного расхода топлива преимущества будут на стороне первого. Грузовой мопед «съедает» 8 литров/100 километров. Также он намного легче мотоцикла с коляской — его вес составляет 240 килограммов.

Модернизация транспортных средств

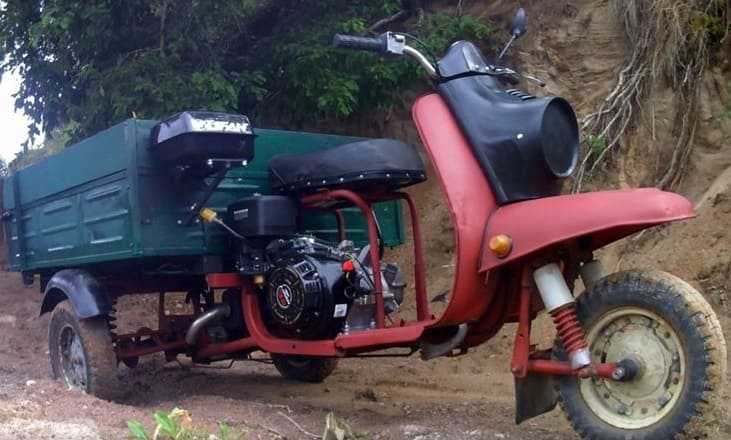

Если сломался старый велосипед, скутер или мотоцикл, не стоит сдавать технику на металлолом. Также не нужно спешить с покупкой нового мотора. Его можно заменить на силовую установку от легкого мотокультиватора. Есть только 1 ограничение: на такой машине нельзя передвигаться по дорогам общего пользования. Но мотороллер Муравей с двигателем от мотоблока можно использовать на даче для поездок на поле или речку. Двигателя мощностью 5-6 л.с. вполне хватит для того, чтобы разогнать мопед до скорости 50-60 км/ч. Перед монтажом движка на велосипед необходимо установить на это средство передвижения усиленные колеса, способные выдержать вес до 100 кг.

Для того чтобы собрать мотороллер с двигателем от мотоблока, потребуются такие инструменты и материалы:

• сварочный аппарат;
• болгарка с дисками по металлу;
• электрическая дрель;
• гаечный ключ;
• отвертка;
• плоскогубцы;
• уровень;
• молоток;
• краска.

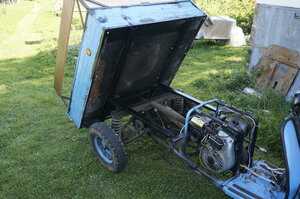

Для того чтобы поставить силовой агрегат на Муравей, потребуется создать для него раму.

Делается это в такой последовательности:

1. Составляются чертежи, делаются точные расчеты конфигурации каркаса и мест крепления. Рекомендуется проверить расчеты на мягких полосах алюминия.
2. Сваривается крепежный кронштейн. Проводится его обработка средствами против коррозии, просверливание отверстий для болтов.
3. Двигатель аккуратно водружается на кронштейн и фиксируется болтами. Проверяется точность установки, выполняется корректировка положения.
4. Мотор соединяется с ходовой частью транспортного средства с помощью ремня или цепи. Закрепляются тросы переключения передач, рычаги управления.
5. Проверка работоспособности транспортного средства. Созданная самоделка нуждается в обкатке, чтобы все детали притерлись друг к другу. На это нужно потратить 6-8 часов при работе мотора на средних оборотах.

При наличии опыта обращения с бытовыми инструментами и знаний в электротехнике можно собрать электрический экскаватор своими руками. Для этого потребуются швеллеры, шарниры, тросы и исправный электрический мотор. Ковш изготавливается из листовой стали, которую можно недорого купить в пунктах приема металлолома.

Династартер

Однако не только двигатель может заставить мотолюбителя наглядно увидеть все составные части своего мотоцикла. Самая распространенная проблема заключается в неполадках династартера. Его, инженеры тульского завода, установили в Муравья, вместо обычного генератора переменного тока.

Чем же он так важен? Если вы заметили, горящую на панели приборов, красную лампочку во время работы мопеда, значит, у вас кончается зарядка. Происходит это потому, что генератор не вырабатывает переменный ток. Для начала в такой ситуации необходимо проверить целостность проводов, подсоединенных к династартеру и реле-регулятору. Если все в порядке, значит, проблема заключается непосредственно в династартере. У него могут быть три основных причины неполадок:

• затруднение работы ротора (попадание в коллектор грязи или скопление пыли);
• зависание, либо износ щеток;
• нарушение целостности электрооборудования.

Поскольку в большинстве случаев работа династартера затруднена из-за загрязнения коллектора, стоит провести несложную разборку по инструкции, описанной в книге по эксплуатации мопеда. Главные правила при работе – это аккуратность и чистота. После разборки обязательно хорошо промойте все детали в бензине и смажьте трущиеся детали и ни в коем случае не бросайте запчасти.

Как собрать квадроцикл из «Муравья»?

Чтобы собрать квадроцикл, потребуется выполнить 9 этапов:

• Приобретение необходимых узлов и механизмов, материалов, оборудования.
• Сварочные работы, создание каркаса.
• Установка на раму тормозов, подвесок, амортизаторов, ходовой части и колес.
• Монтаж мотора, КПП, сборка привода.
• Установка топливного бака.
• Создание электросистемы, установка поворотников, фар, аккумулятора, приборной доски.
• Изготовление обвеса.
• Финишная отделка корпуса, возможно, авторский тюнинг.
• Монтаж корпуса и сидения.

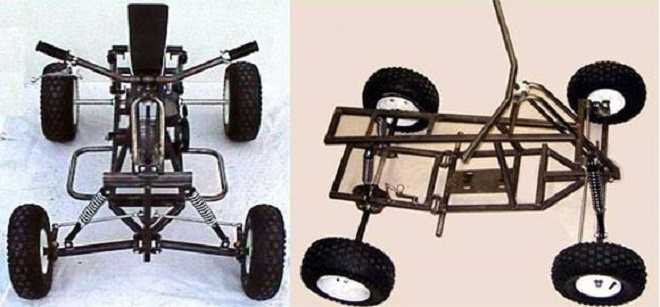

Собрать раму можно из новых труб или использовать старую конструкцию. Если планируется делать основу с нуля, следует приобрести трубы, толщина стенок которых не должна быть больше 3 мм. Для лонжеронов нужны заготовки толщиной 25 мм, а для поперечных перекладин и подкосов – 2 мм.

Чтобы собрать квадроцикл из мотороллера «Муравья», потребуется собрать трубы в единую конструкцию при помощи точечной сварки. Если все элементы собраны правильно, выполняется сварка цельная. Сразу же потребуется прикрепить к раме ушки для амортизаторов, а также рычаги. Кронштейны можно приварить впоследствии, когда на каркас будут устанавливаться узлы и механизмы.

Чтобы провести реконструкцию готовой рамы мотороллера, нужно снять с нее все компоненты. На голый каркас, с которого демонтируется задняя часть, наращиваются трубы. После этого можно приварить кронштейны и прочие мелкие детали для установки соответствующих узлов и агрегатов. Потребуется отодвинуть на 40-45 см стойки под седлом.

Из листа металла создаются конструкции заднего и переднего багажника, которые также нужно приварить к раме. Металлические части конструкции нужно прогрунтовать и окрасить.

Описание мотороллера «Муравей»

Технические характеристики мотороллера Муравей были ориентированы на сельского жителя, постоянно сталкивающегося с необходимостью перевезти небольшие грузы (удобрения, саженцы, грибы или ягоды), но не имеющего возможность купить и обслуживать автомобиль. Важным преимуществом модели стал небольшой вес, что облегчало ремонт и обслуживание — перевернуть мотороллер набок и поднять можно было в одиночку. Современные видео ролики это подтверждают.

Назвать модель комфортабельной можно с большой натяжкой, зато низкая цена и возможность устранить поломки быстро и своими руками завоевали Муравью высокую популярность. Впрочем, конкурентов у него особо и не было. На долгие годы Муравей прочно занял нишу, которую сегодня занимают легковые автомобили и велосипеды с прицепами.

Мотороллер создавался для работ в сельском хозяйстве

Модельный ряд

Существующий модельный ряд:

• базовая модель серии — «Тула» Т-200;
• облегчённый вариант — Т-200М с двигателем мощностью 9 л. с.;
• трёхколёсный грузовой ТГ-200 Муравей;
• модификация с боковым прицепом Т-200К.

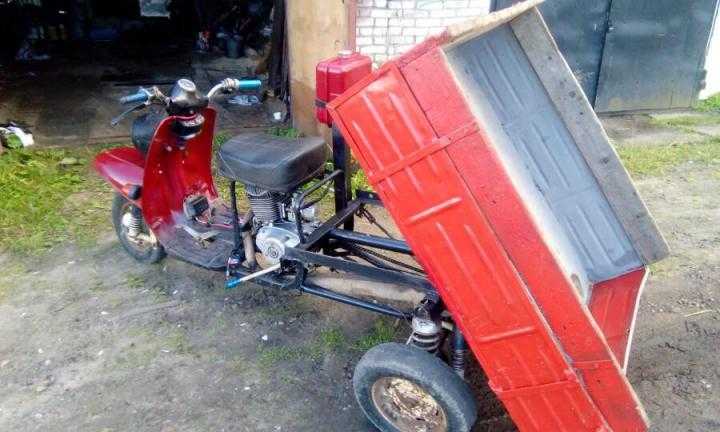

Устройство мотороллера, фото

Для своего времени Муравей был вполне передовой разработкой. В частности, новинкой был редуктор, обеспечивший мотороллеру возможность двигаться задним ходом. Двигатель устанавливали одноцилиндрический двухтактный. Запускали его с помощью кик-стартера или технической новинки — генератора постоянного тока (династартера), который в те времена больше нигде не устанавливали. Электрический династартер позволял заводить мотороллер с ключа, как автомобиль (остальные модели запускались «с ноги» специальным рычагом, что требовало определённых физических усилий). Кроме того, двигатель обзавёлся принудительной системой воздушного охлаждения.

Система питания состоит из топливного бака, карбюратора и воздушного фильтра. Топливо подаётся самотеком, управлять подачей можно механическим краном. Бак расположен на кузове справа за спиной водителя. Несмотря на ряд инновационных решений, моторы на Муравьях требовали постоянного ремонта. Отзывы владельцев содержат претензии к системе зажигания и повышенному расходу топлива.

Передняя подвеска — рычажная, очень прочная и долговечная. Задняя — независимая пружинная с гидравлическими амортизаторами. Заднее колесо приводится в движение роликовой цепью через редуктор, расположенный в центре заднего моста. Тормоза — барабанные. Коробка передач — 4хступенчатая с ножным переключением. Рычаг переключения располагается слева под ногой водителя. Её устройство обеспечило мотороллеру возможность двигаться задним ходом, однако с переключением передач часто возникали проблемы, и коробку приходилось перебирать. Вообще, все агрегаты и узлы мотороллера требовали частого ремонта.

Электросхема — стандартная для мотороллеров и мопедов Тульского завода. Она охватывает наружные световые приборы (фары, фонари, указатели поворотов, габаритные огни, стоп-сигналы), звуковой сигнал, приборную панель с подсветкой, стартер двигателя, замок зажигания и пр. Емкость аккумуляторной батареи — 6 А/ч.

Муравей хорошо подходит для небольших перевозок

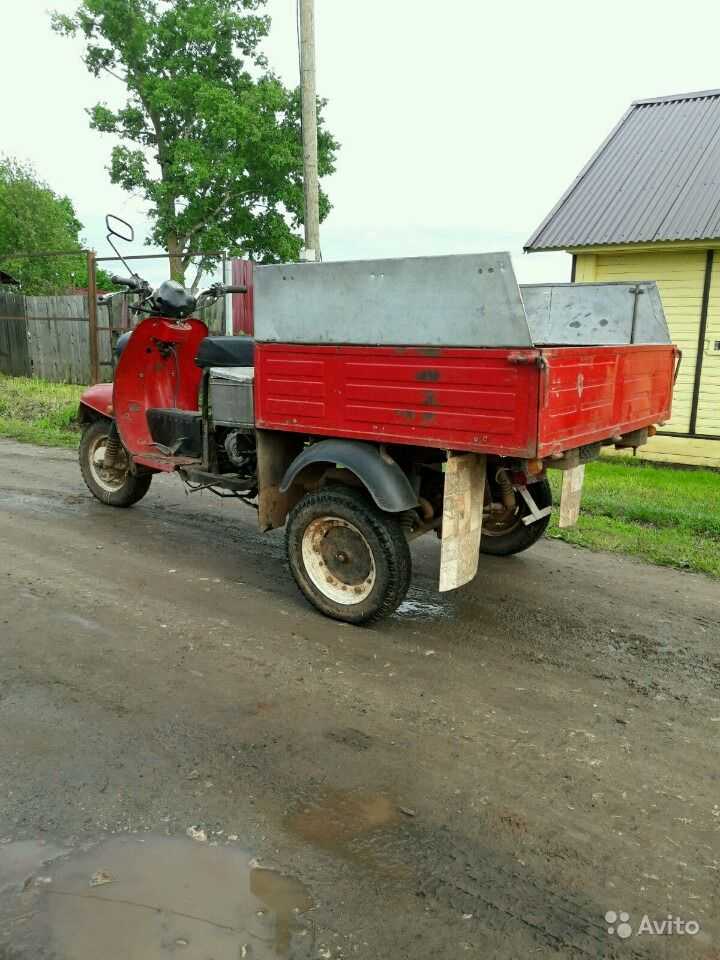

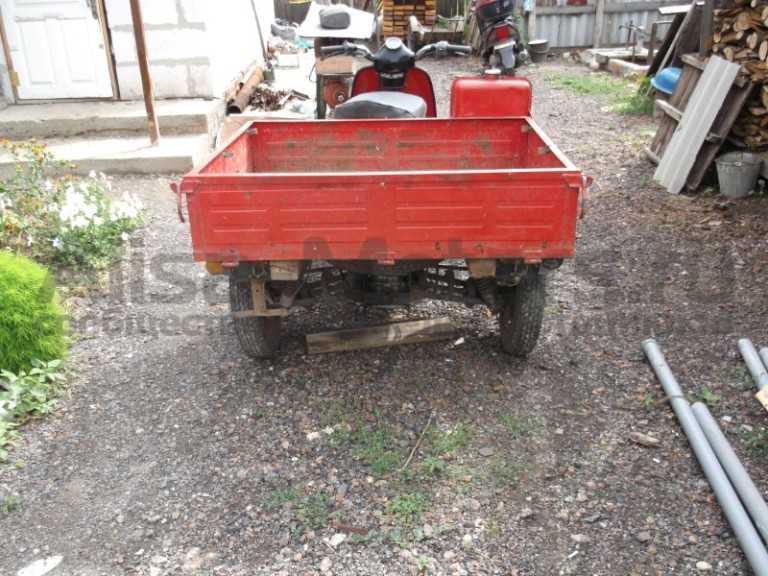

Кузов — бортовой с откидывающимся задним бортом. Для перевозки легких сыпучих материалом (трава, сено, солома) мотовладельцы надставляли борта самостоятельно. Также на заказ изготавливали экземпляры с полноценным закрытым кузовом с задними распашными дверями.

Запчасти были частично совместимы с другими моделями Тульского завода, что заметно сокращало хлопоты по их поиску. К каждому мотороллеру прилагалась книга, содержавшая описание и чертежи узлов и агрегатов с указаниями для самостоятельного ремонта.

МОЙ МОТОЦИКЛ

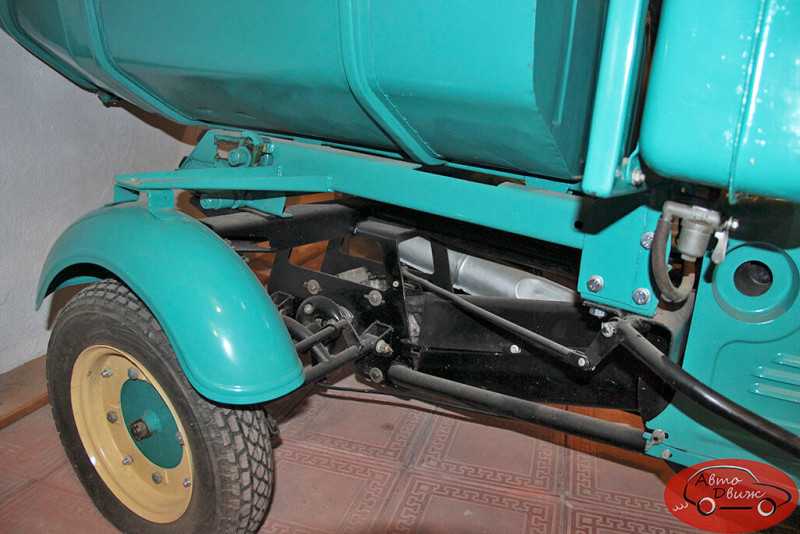

Задний мост грузового мотороллера «Муравей» состоит из главной передачи с дифференциалом, подвески и привода задних колес.

Главная передача шестеренная с промежуточной шестерней 27. Картер состоит из двух половин 1 и 5, отлитых из алюминиевого сплава АЛ-2. На выступающем из корпуса конце ведущего вала 10, вращающегося в картере в подшипниках 11, на шлицах установлена ведомая звездочка 8 привода. Внутри картера на вал свободно посажена ведущая шестерня 6, имеющая на левом торце кулачки; и на шлицах — первичная шестерня—муфта 24.

Промежуточный вал, изготовленный вместе с шестерней 27, вращается на двух подшипниках 26. Корпус дифференциала 15 с крышкой корпуса 14 опирается на шарикоподшипники 21, запрессованные в картере. На крышке 14 и корпусе 15 дифференциала, стянутых болтами, имеются ведомые шестерни: 22 переднего и 17 заднего хода, а внутри находятся еще две шестерни 13 и два сателлита 19. Сателлиты вращаются на оси 18, закрепленной штифтом в корпусе 15. На концах шестерен 1 3 установлены резинометаллические шар-ниры 12, защищенные чехлами. Через цепь 7 и ведомую звездочку 8 крутящий момент передается на ведущий вал 10. При движении мотороллера вперед кулачки шестерни 24 соединены с кулачками ведущей шестерни 6, которая через промежуточный вал-ше-стерню 27 передает момент на ведомую шестерню 22. При включении заднего хода шестерня 24 входит в зацепление с ведомой шестерней 17 заднего хода.

Через 200—300 км гайку можно завернуть до прежнего положения. Следует также иметь в виду, что тугая затяжка подшипников, определяемая по нагреву ступиц, обычно легко замечается и своевременно устраняется. Слишком же слабую затяжку труднее обнаружить, вследствие чего подшипники быстро выходят из строя. Для смазки конических подшипников внутреннюю полость втулки балансира заполняют консистентной смазкой (ЛИТОЛом). А для того чтобы смазка не вытекала, с обеих сторон втулки установлены резиновые сальники 19. Задняя подвеска грузового мотороллера передает от рамы на колеса вертикальную нагрузку, а от колес на раму толкающие и тормозные усилия. Колеса «Муравья» имеют независимую подвеску, то есть каждое колесо, соединенное при помощи шарнирных рычагов с рамой, может перемещаться вверх-вниз независимо от другого колеса, что значительно уменьшает колебания рамы при езде по неровной дороге. Подвеска состоит из балансиров и цилиндрических пружин. Балансир 27 представляет, собой трапецеидальную сварную конструкцию из труб; одним концом трубы приварены к стальной втулке, С помощью втулок, приваренных к другому концу труб, балансир шарнирно укреплен на раме. Пружина задней подвески 23 установлена на втулке, приваренной к корпусу балансира, а верхняя к кронштейну на раме. Внутри пружины имеется резиновый буфер 24, ограничивающий сжатие пружины и предохраняющий ее от соприкосновения витков. Для гашения колебаний на балансиры устанавливаются пружинно — гидравлические амортизаторы 25.

Источник

Технические характеристики

Советский мопед, не так давно пользующийся большой популярностью, имеет следующие технические характеристики:

1. Длина — 2680 миллиметров.
2. Ширина — 1250 миллиметров.
3. Высота — 1075 миллиметров.
4. Сухая масса — 240 килограммов.
5. Грузоподъемность — 250 килограммов.
6. Скорость — 25-35 километров в час.
7. Тип двигателя — 2-хтактный, мощность составляет 11 л/с.
8. Трансмиссия — 4-хступенчатая коробка передач.
9. Тормоза имеют диаметр 15,0 сантиметров. Барабанные, на каждом колесе привод механический.

Многие поклонники советской мототехники искренне убеждены, что технические характеристики Муравья практически ни в чем не уступают характеристикам западных моделей.

Прицеп

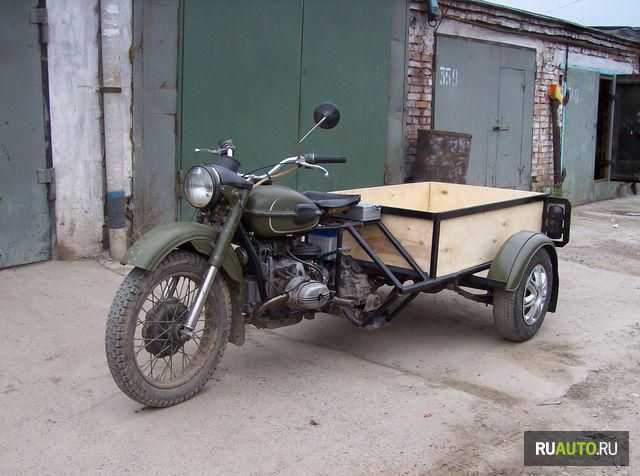

Трайк для современного Муравья можно изготовить и самостоятельно. Помимо этой модели, самодельный трайк подойдет также для колясочного мотоцикла.

Стандартный трайк представляет собой соединение:

• рамы коляски (бокового прицепа);
• выгнутого из стальной трубы кронштейна (Г-образный);
• хомутов (2 шт.);
• трубчатых подкосов.

Изготавливая трайк, важно следить за тем, чтобы оболочка кузова не трогала кронштейн. Для того, чтобы придать раме больше жесткости, требуется приварить косынку, выполненную из стали

Самодельный трайк предполагает наличие сварного каркаса прицепа. Также трайк должен иметь легко открывающийся и свободно снимающийся задний борт. Борта и днище кузова зашиваются досками (шпунтованными строганными).

Трайк должен быть оснащен актуальными свето-приборами: поворот-указателями, габаритными огнями и фонарями стоп-сигнала.

Подвеска

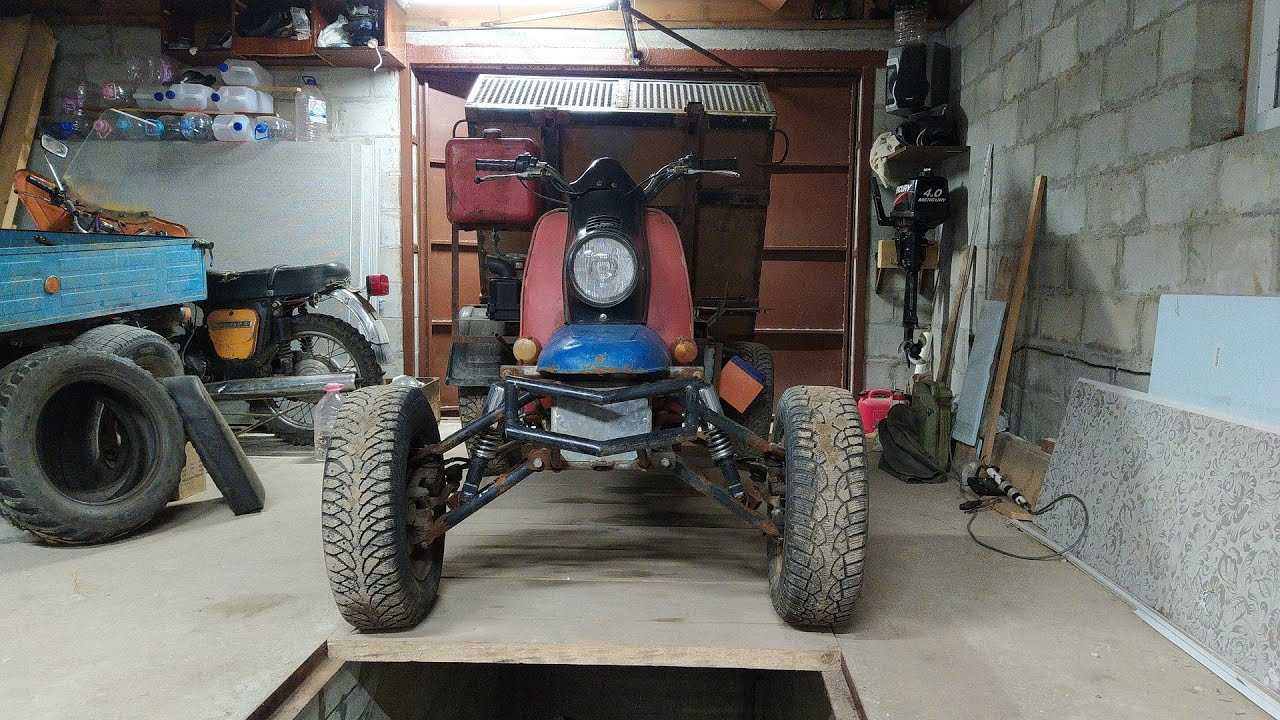

Подвеску от мотороллера можно использовать в качестве передней или задней подвески квадроцикла. Выбор делает мастер самостоятельно, но первый вариант предпочтительнее.

Заднюю подвеску можно сделать двумя способами:

• Взять задний мост со старого автомобиля, а затем укоротить его под габариты квадроцикла. Недостатком такой конструкции является значительный вес.
• Конструкция карданно-редукторного типа. На задней оси монтируется редуктор, к которому подводится привод.

Для квадроцикла нужна независимая подвеска, которая будет обладать высоким клиренсом. Ее рычаги фиксируются к раме при помощи болтов через сайлентблоки. Стойка передней подвески должна иметь наклон, так как в противном случае квадроцикл может перевернуться.

Электрика

Самой проблемной частью Муравья всегда считалась его электрика в особенности реле-регулятор напряжения и диностартер (генератор и стартер в одно лице). Диностартер и реле-регулятор из-за своих конструктивных особенностей требуют к себе постоянного внимания и квалифицированного обслуживания. Если диностартер вовремя не обслуживать, то но начинает недозаряжать аккумулятор буквально в первый же сезон

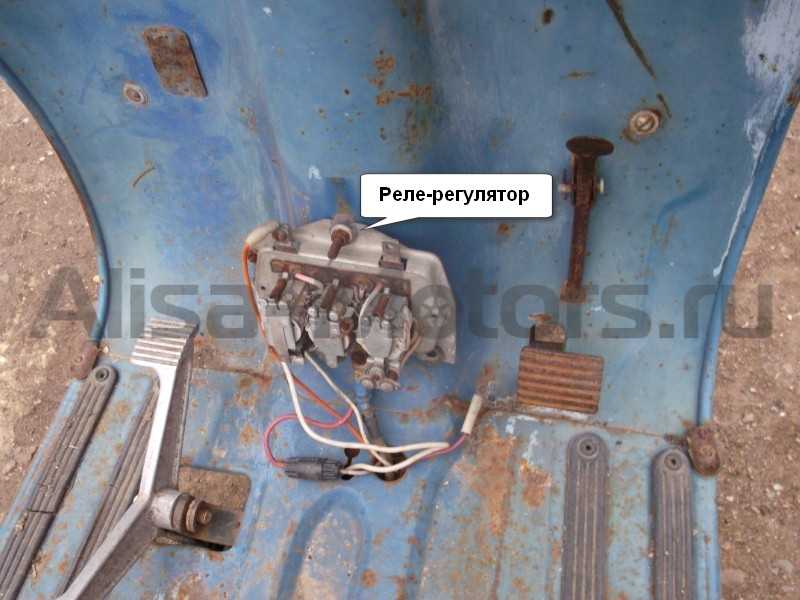

На старых моделях реле-регулятор был механического типа

На последних, более совершенный — электронного типа

Зажигание контактное. Контакты расположены в кожухе охлаждения

Катушка зажигания и конденсатор вынесены на раму. В плане ремонта и обслуживания это очень удобно

Трехколесник на базе «Муравья»

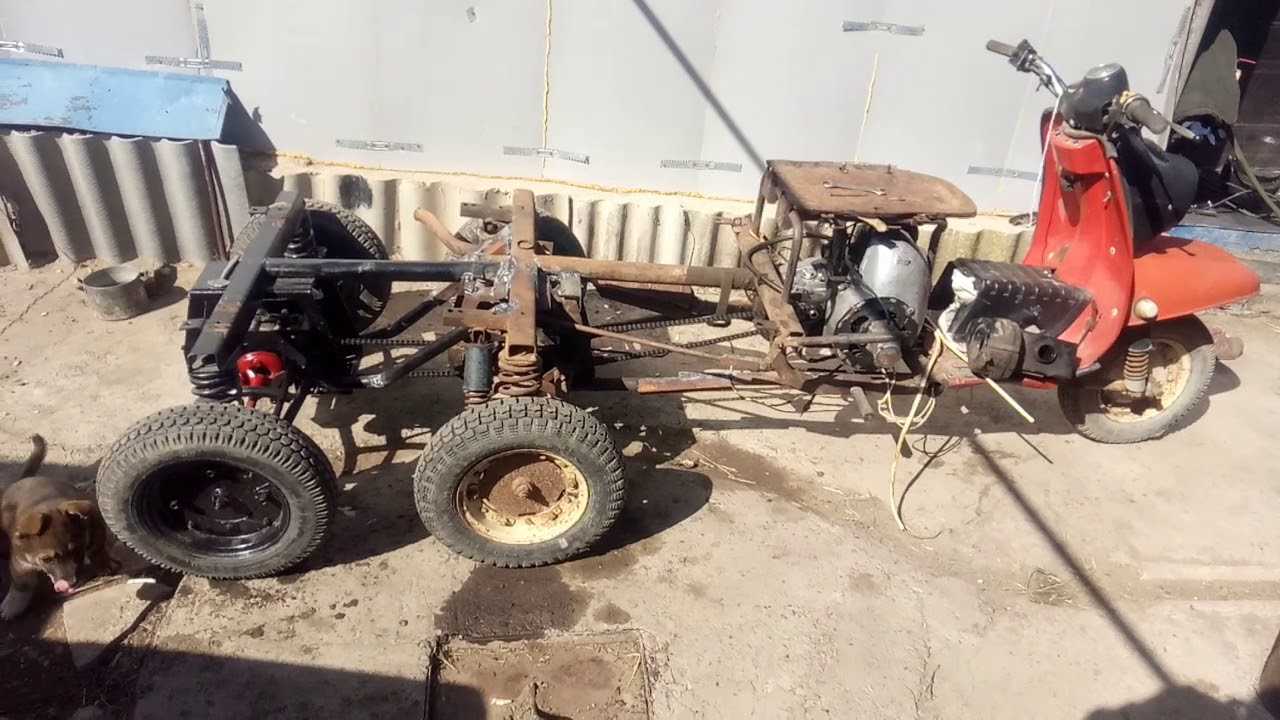

Использованные агрегаты и материалы при создании этого вездехода:1) Китайский двигатель2) Вариатор под него3) Рама от мотоцикла муравей4) редуктор от мотоцикла муравей5) ступицы от муравья6) амортизаторы тоже от муравья7) полуоси от оки8) ступицы от оки9) диск от китайского скутера10) гидравлика от мотоцикла минск11) тормоза от мотоцикла минск

Рассмотрим более детально произведенные работы для создания этого вездехода.

Вот фотография тележки с мотоблоком, как видно из фотографии колеса совсем небольшие и сильно буксуют, особенно при нагрузке тележки. К тому же подобный агрегат весьма плохо поворачивает, именно поэтому автор и задумался над созданием чего-то более мощного.

После того как работы над ступицами и полуосями были завершены, автор начал устанавливать их на раму от мотоцикла муравей. Было переделано шлицевое, которое шло на редуктор будущего вездехода. Так же производились работы по карданному валу, который был разрезан для заварки через втулку при помощи электро заклепок

После установки и проверки обнаружился просчет, дело в том, что ведущий шкив рассчитан на обороты 1000-3500, а на этом вездеходе установлено сцепление с редуктором 1:2, поэтому вал крутится 500-1700 оборотов в минуту. Следовательно вариатор при подобной схеме работать не будет, таким образом автор встал перед выбором либо увеличивать вес грузиков, либо заменить двигатель.

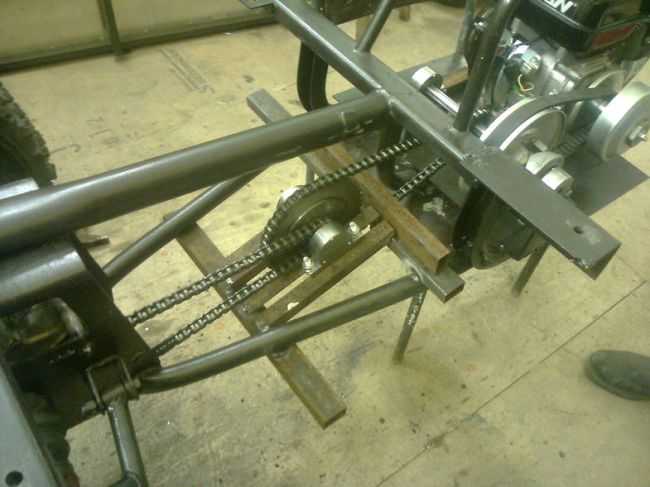

Вариатор необходим, так как выполняет роль сцепления, для этого ремень был слегка натянут так, чтобы мотор при этом прокручивался. причем щеки ведущего диска не должны касаться ремня.

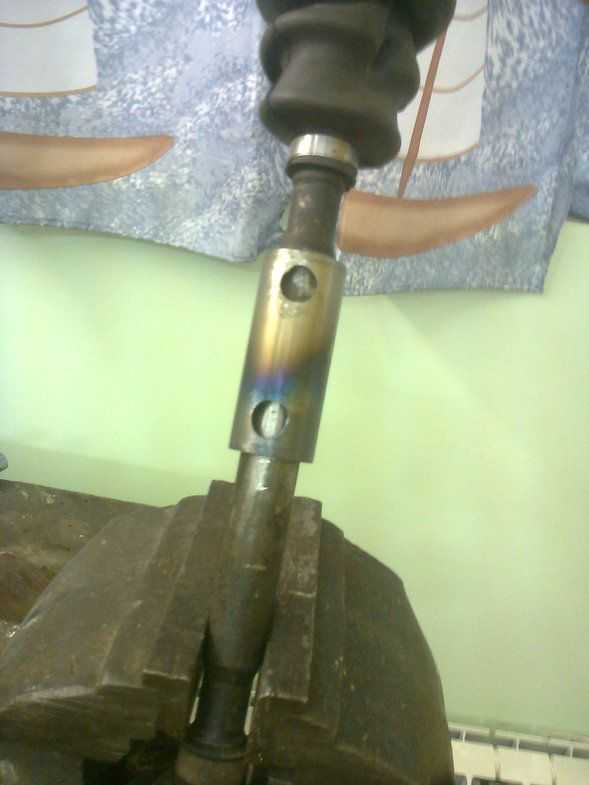

Возможно следует увеличить количество электро заклепок, чтобы валы не сорвала при сильных нагрузках, но посмотреть это можно будет только на практике.

Но испытывать вездеход автор не может, так как не работает вариатор.

Были соединены валы:

Был установлен двигатель лифан и подключен промежуточный редуктор:

Так же были завершены токарные работы и автор приступил к сбору ступиц. Не смотря на то, что ось всего 12 мм, она вполне должна выдержать массу вездехода. Был установлен подшипник с внутренним диаметром 17 мм. Диск был взят от китайского скутера, а тормоза и гидравлика от мотоцикла Минск. автор решил обойтись без заднего тормоза:

После сборки и установки всех деталей автор приступил к испытаниям вездеход. машина легко тащит нагрузку до 300 килограмм по слабым но ровным грунтам. максимальная скорость вездехода получилась около 30 километров в час.

Но возникли некоторые проблемы после замены ремня вариатора: начало вести сцепление, реверс стало возможно включать только при заглушенном двигателе, к тому же возникли проблемы с тормозами. поэтому автор приступил к регулировке холостой работы двигателя, так как прогиб ремня на вариаторе визуально остался таким же.

Так же автор планирует заняться более детальной регулировкой вариатора форвард и установкой задних тормозов на вездеход.Фотографии готового вездехода:
