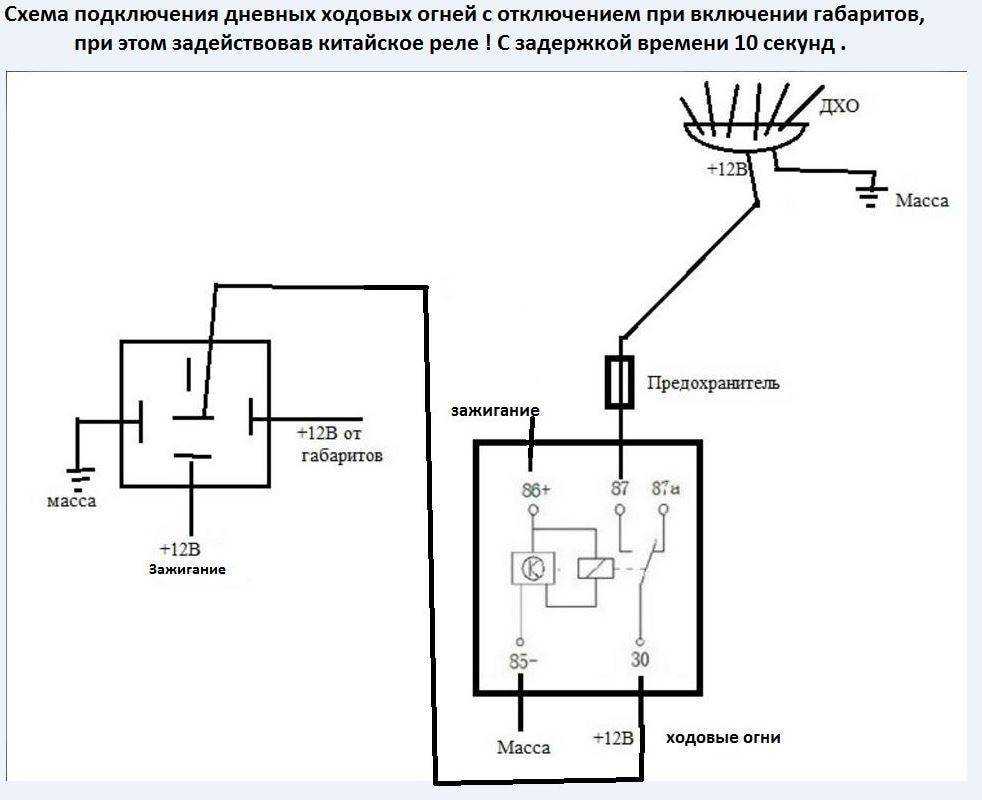

Все схемы подключения дневных ходовых огней

Врезные

Особой популярностью пользуется «Орлиный глаз». По конструкции они бывают:

1. в виде болта со шляпкой из диода;
2. цилиндр с креплением на защелках;
3. таблетка на двухстороннем скотче для поверхностного монтажа.

Вариант с использованием скотча не интересен из-за ненадежного крепления. Хотя это самый легкий способ поставить дхо своими руками. Остаётся «глаз орла» с врезной установкой. Для этого придётся делать отверстия диаметром 20-25мм. Если вы потом решите избавиться от «орлиного глаза», то в бампере останутся отверстия, которые придётся заделывать и закрашивать. По этой причине отверстия сверлят в заглушках противотуманных фар, которые бывают не крашенные, просто черные.

Реальная мощность около 1W, хотя магазины указывают от 3W до 9W. Чтобы обозначить себя на дороге, с каждой стороны автомобиля требуется разместить по 5-7 штук. Установленная линза бывает от 30° до 90°. Оптимально будет 30°, при большем угле сила света значительно снизится. Например, при 60° сила будет в 2 раза меньше.

Крепление на скотч

Болт с резьбой

Глаз орла на защёлках

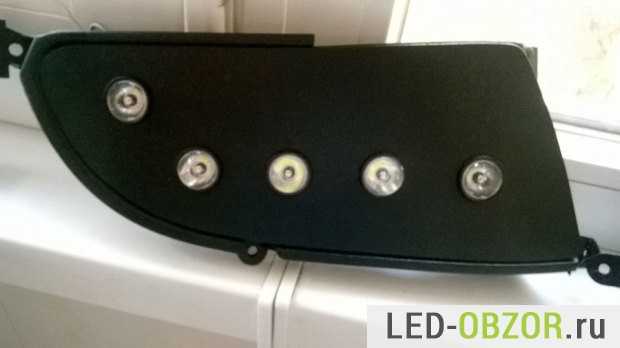

Заглушки от противотуманок

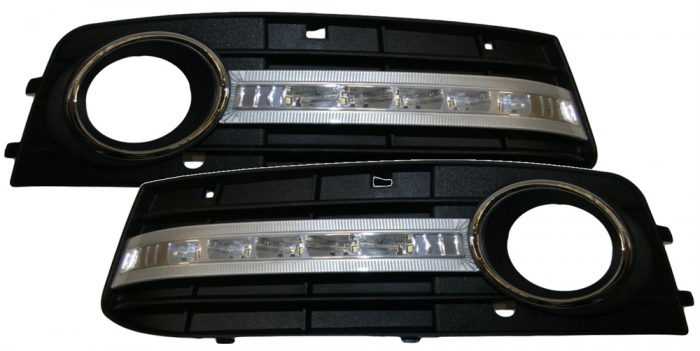

Заглушка от противотуманных фар

Как Вы проверяете есть ли заявленные 3W? Все написанное бесполезно. Как Вы замеряли яркость, угол? Ответ — никак, Если приводите цифры, так напишите, как их проверить. Нет самого главного — моделей светодиодов, которые себя зарекомендовали хорошо с точки зрения долговечности.

У меня светотехническая лаборатория по автосвету, по лампам и светильникам.

Дальний в пол накала.сделает заметным на дороге .а это самое главное.он и светит как надо и стоит высоко .видно за километры.на драйве схемы есть включения.

Про этот способ мало кто знает, вот и ставят ДХО барахло по 2 ватта, которое работает на уровне габаритов.

А какие светодиоды, мощностью 3w стоит брать и самое главное где? Можно ли брать линзы 30-35о у китайцев? И корпуса, в который засунуть всю эту конструкцию стоит ли брать у китайцев или есть нормальные российские магазины? Задача собрать ДХО в герметичном корпусе с габаритами 170*75мм, и вставить их в вертикальное отверстие в бампере

Хорошие светодиоды 3W vожно купить на Алике в Чанзоне и Хонти, они производители светодиодов, по параметрам не обманывают. И линзы можно у них купить.

Как самому заменить лампы

Самостоятельно поменять лампочку в Калине несложно. Время, затраченное на работы, зависит от навыков водителя и размера рук. Некоторые владельцы меняют световые приборы за 15-20 минут без снятия фары, а другие мучаются больше часа и в конечном итоге демонтируют оптику.

В момент замены используются тканевые перчатки. Это помогает защитить кожу рук, а также предотвращает контакт с колбой. При касании остаются отпечатки пальцев, которые нагреваются при включении света и через некоторое время прожигают тонкое стекло.

Во время работ откручивается клемма батареи во избежание короткого замыкания, которое приведет к выгоранию плавкой вставки в блоке предохранителей.

Дальний модуль

Замена лампы дальнего света проще, чем в ближнем модуле, так как крышка расположена ближе к решетке радиатора.

Для выполнения операции потребуется:

1. Заглушить мотор Калины.
2. Открыть крышку капота.
3. Снять защитный пыльник на тыльной стороне фонаря.
4. Аккуратно отключить пластиковую фишку.
5. Открыть фиксатор.
6. Вытащить лампу.

Сборка осуществляется в обратном порядке. При установке клеммы нужно проверить контакты и при необходимости зачистить с помощью плоской отвертки, наждачной бумаги или специального химического спрея.

Ближний свет

Замена лампы ближнего света на Ладе Калине зависит от опыта владельца и подразделяется на два типа:

1. Без снятия фары.
2. С демонтажем модуля.

Большинство владельцев Калины не могут заменить лампу в левой фаре из-за ограниченного пространства. В таком случае придется попросить более ловкого знакомого или самостоятельно демонтировать осветительный прибор для удобства.

Для смены ламп на установленной оптике:

1. Открутить корпус фильтра около левой фары и отодвинуть его в сторону двигателя.
2. Отсоединить клемму моторчика омывателя, вывернуть винты и убрать бачок в сторону.
3. Открыть уплотнители модулей света.
4. Демонтировать колодку с проводами.
5. Отвести пружинный фиксатор.
6. Вынуть деталь.

Сборка фары с новой запчастью осуществляется в обратном порядке.

Для демонтажа фар нужно открутить решетку, крепление модулей и отключить контактную фишку. Снятую оптику поставить на удобную поверхность и заменить элементы света.

Габарит и ДХО

В Калине первой генерации габариты установлены под крышкой ближнего рефлектора.

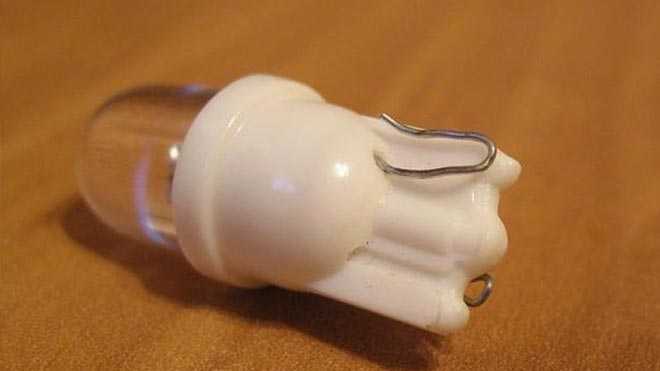

Замена не отличается от работ в ближнем отделении фары, однако для отсоединения лампы она поворачивается против часовой стрелки. Водители часто устанавливают вместо родного источника света диод, который обладает ярким свечением и способен отработать большее количество часов.

Замена ламп ДХО на Калине второй генерации:

1. Открыть капот.
2. Найти пластиковый фиксатор в нижней части фонаря около решетки радиатора.
3. Повернуть влево на 90°.
4. Потянуть на себя.

Дневные ходовые лампы не содержат галогена в колбе, поэтому их можно брать руками при установке. К деталям без газа относятся элементы заднего хода, которые меняются путем отгибания обшивки в багажном отделении. Для замены лампы стоп сигнала Калины универсал придется открутить пластиковую заглушку на пятой двери, отсоединить фишку и вытащить старую запчасть.

Поворотник

Если габаритная лампочка на Калине находится в свободном доступе, то к модулю поворотника добраться сложнее.

Чтобы поставить новую лампу, нужно:

1. Открутить винты, удерживающие воздухозаборную бочку и бачок с омывающей жидкостью.
2. Отодвинуть детали к двигателю.
3. Нащупать пластмассовый патрон и повернуть его в левую сторону.
4. Лампа из посадочного места вынимается небольшим нажатием и поворотом влево на 90°.

Чтобы поставить новую деталь, нужно:

1. Установить ее в патрон.
2. Нажать и повернуть вправо до упора.

Готовый элемент монтируется в штатное отверстие. Проверить работу света можно с помощью включения соответствующей клавиши на панели приборов Калины.

Противотуманки

При замене света противотуманок потребуется частичный демонтаж локера. Для этого нужно:

1. Вывернуть колесо в сторону моторного отсека.
2. Открутить винты и отщелкнуть клипсы в месте крепления с бампером.
3. Отогнуть подкрылок.
4. Повернуть световую лампу влево до упора.
5. Потянуть на себя.
6. Отключить штекер.

Для монтажа нового источника света в ПТФ нужно предварительно защелкнуть разъем, вставить деталь в фонарь и повернуть вправо.

После проведения работ нужно проверить правильное функционирование света и отрегулировать угол положения рефлектора. Исправный свет на автомобиле обеспечивает хорошую видимость в любых условиях и безопасность на дороге.

Способ установки приборов освещения

Установку ДХО на автомобили Лада Калина, как и на все остальные машины, можно выполнить в автосервисах либо самостоятельно. Ни в правилах, ни в ГОСТах никаких ограничений по этому поводу нет. Основными требованиями по расположению светильников дневного хода являются.

1. Расстояние между ближними внутренними сторонами светильников должно быть не меньше 60 см. Если габаритный размер автомобиля по ширине меньше 130 см, допускается расстояние до 40 см.

Схема установки ДХО на Ладу Калину

В выбранных местах необходимо сделать разметку по форме и размерам светильников, внимательно проверить на соответствие требованиям ГОСТа. Затем обычным ножом или любым другим подходящим инструментом вырезать или расширить отверстия под приборы

Желательно при работе соблюдать осторожность, не прилагать больших усилий во избежание повреждения деталей из пластика

После подгонки отверстий под приборы нужно закрепить штатными креплениями из приобретенного комплекта, уложить и зафиксировать провода по решетке. После этого детали можно устанавливать на место. Нижнюю решетку или другую часть с закрепленными светильниками нежелательно крепить основательно до полной проверки устройств после подключения.

Как поменять лампы в Lada Kalina 1 самостоятельно

У многих автовладельцев возникают сложности в установке новых ламп и даже в снятии старых. Чтобы произвести замену источников света без проблем, необходимо придерживаться определенных инструкций.

Замена ламп передних фар

Сложнее всего поменять лампочку в левой блок-фаре. Для этого нужно снять воздушный фильтр. После этого доступ к фаре будет больше.

Ближний свет:

1. Снимите резиновую крышку большого диаметра.
2. Демонтируйте колодку жгута.
3. Отведите пружинный фиксатор.
4. Достаньте лампу из корпуса.
5. Установите новую лампу в обратной последовательности.

Дальний свет:

1. Снимите вторую резиновую крышку. Ее диаметр будет чуть меньше, чем у предыдущей, поэтому замена источника света будет не совсем удобной.
2. Вытащите клемму провода.
3. Нажмите на фиксатор и отведите его в сторону.
4. Достаньте старую лампочку.
5. Установите на ее место новую в обратной последовательности.

Читайте статью: «Как заменить фонари и фары на Лада Калина»

Указатель поворота:

1. Нажмите на патрон и поверните его влево.
2. Вытащите патрон с лампой из блок-фары.
3. Чтобы снять источник света, на него нужно нажать, а затем повернуть до ее освобождения против часовой стрелки.
4. Демонтируйте старую лампочку и установите новую в обратной последовательности.

Габаритный свет:

1. Снимите крышку, которая защищает контакты и лампочку ближнего света.
2. При помощи тонких плоскогубцев поверните патрон и вытащите из зацепления с корпусом.
3. Достаньте старую лампу из патрона.
4. Установите новую лампочку в ее посадочное место. Чтобы избежать ее преждевременного выхода из строя, используйте резиновые перчатки.
5. Произведите сборку в обратной последовательности.

Противотуманные фары

Замену лампы ПТФ можно производить вне гаража, снимать бампер не нужно. Для этого необходимо выполнить следующее:

1. Выверните колесо в противоположную сторону или демонтируйте его.
2. Открутите крестовой отверткой и, используя ключи на 8, крепления передней части подкрылка. Демонтируйте его.
3. Снимите колодку жгута проводов с лампы. Для этого отстегните две защелки по бокам.
4. Поверните патрон с лампой против часовой лампы и снимите ее.
5. Новый источник света устанавливается аналогичным образом.

Боковой указатель поворота

Боковой указатель поворота расположен на крыле машины. Чтобы поменять лампу, необходимо сделать следующее:

1. Сдвиньте светильник вперед по ходу движения автомобиля.
2. Вытащите его из зацепления с крылом.
3. Поверните патрон влево и демонтируйте его.
4. Выньте лампу, взявшись за нее руками.
5. Установите новый источник света в резиновых перчатках.

Замена ламп задних фар в Lada Kalina 1

Независимо от типа кузова (хэтчбэк, универсал или седан), замена производится почти всегда одинаково:

1. Демонтируйте задний фонарь. Для этого головкой на 8 отверните крепления к кузову.
2. Чтобы снять патрон, нужно нажать на него и повернуть против часовой стрелки.
3. Для замены лампочки, ее нужно повернуть внутри патрона влево. Для этого на нее нужно слегка надавить.
4. Установка нового источника света производится аналогичным образом, но в обратной последовательности.

Подсветка номерного знака

Лампочку подсветки номера поменять проще всего:

1. Поддеть светильник с одной стороны и вывести из зацепления.
2. Не вынимая разъема, повернуть патрон и вытащить из светильника. Запчасть вынимается руками без поворота.

Замена лампочек в салоне

Чтобы заменить лампу в щитке приборов на Lada Kalina, необходимо:

1. Снять панель приборов.
2. Затем повернуть патрон лампы против часовой стрелки.
3. После этого нужно его вытащить, а старую лампу снять.
4. Монтаж новой лампы происходит аналогичным способом.

Для замены источника света в прикуривателе:

1. Достаньте металлический стакан из светофильтра. Для этого его нужно повернуть на 5-7 миллиметров.
2. Вытащить стакан, а следом за ним в том же положении сам светофильтр. Удобнее это делать через отсек рукоятки КПП в положении 4-ой передачи при снятом чехле.
3. После демонтажа прикуривателя, снимите разъем и вытащите старую лампу.
4. На ее место необходимо установить новую и собрать все в обратной последовательности.

Замена лампы в салонном плафоне выполняется следующим образом:

1. При помощи плоской отвертки подденьте прозрачный пластиковый элемент плафона.
2. Демонтируйте его и отключите электрический разъем.
3. Разжав контакты, снимите старую лампу и установите на ее место новую.
4. Соберите плафон.

Для замены лампы в плафоне багажника и бардачка:

1. Откройте багажник и подденьте плоской отверткой светильник.
2. Отожмите контакты и достаньте старую лампу.
3. Установите на ее место новую и установите светильник на место.

Инструкция по замене ламп на Калине 2

Ближний свет

Аккуратно снимаем резиновый пыльник с ближнего света (он больше по размеру)

Отсоединяем колодку от лампы

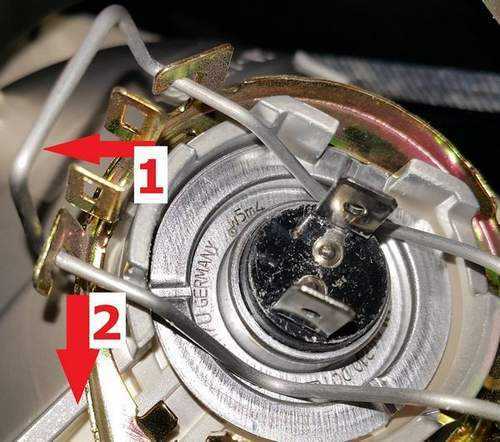

Далее нажимаем на пружинный фиксатор и выводим его из зажимов в сторону и отводим

Читать дальше: Клапан системы управления частотой вращения холостого хода

Снимаем перегоревшую и устанавливаем новую лампу. С завода устанавливается лампа H7 Osram, если хотите поставить лампы поярче, можно выбрать Philips H7 +30.

Производим сборку в обратной последовательности.

Дальний свет

Снимаем резиновый пыльник с дальнего света

Отсоединяем колодку от лампы (На лампу одет только + провод)

Нажимаем на пружинный фиксатор лампы и отводим его в сторону

Вытаскиваем старую лампу и устанавливаем новую. При установке будьте внимательны, она устанавливается только в одном положении.

Так же производим сборку в обратной последовательности.

Замена ламп ДХО

Берем патрон и поворачиваем его против часовой стрелки.

Далее вытаскиваем патрон из гнезда, вытаскиваем старую лампу и устанавливаем новую. С завода установлены лампы Toshiba, купить в розничных магазинах их невозможно, поэтому выбираем аналог.

Лампа указателя поворота

Слегка нажав поворачиваем патрон против часовой стрелки и вынимаем его из гнезда

Нажимаем на лампу и поворачиваем против часовой стрелки, вытаскиваем ее из патрона

Берем новую лампу PY21W и устанавливаем в патрон

На этом замена ламп закончена.

При замене лампа ближнего и дальнего света, трогать сами лампы за колбы запрещено! Это приведет к быстрому выходу лампы из строя. Остальные лампы накаливая, и им это не грозит.

L ada K alina 2 . ЗАМЕНА ЛАМП — ЧАСТЬ 2

Для замены лампы указателя поворота

выполните следующее.

1. Откройте капот и установите его на упор.

5. Установите новую лампу указателя поворота в блок-фару.

Для замены лампы габаритного огня и дневного ходового огня

выполните следующее.

4. Установите новую лампу габаритного огня и дневного ходового огня в блок-фару. Для замены лампы в противотуманной фаре выполните следующие операции.

Показана замена лампы левой фары

. Лампу в правой фаре заменяют аналогично.

1. Снимите передний подкрылок (Снятие и установка брызговиков и подкрылков колес», с. 246).

ПОЛЕЗНЫЙ СОВЕТ Подкрылок можно полностью не снимать, достаточно вывернуть винты его переднего крепления и отогнуть край подкрылка настолько, чтобы получить доступ к лампе.

6. Установите новую лампу в порядке, обратном снятию.

Для замены лампы в заднем фонаре

выполните следующие операции. Работа показана на примере лампы указателя поворота, другие лампы заменяют аналогично.

4. Установите новую лампу в задний фонарь и все снятые детали в порядке, обратном снятию.

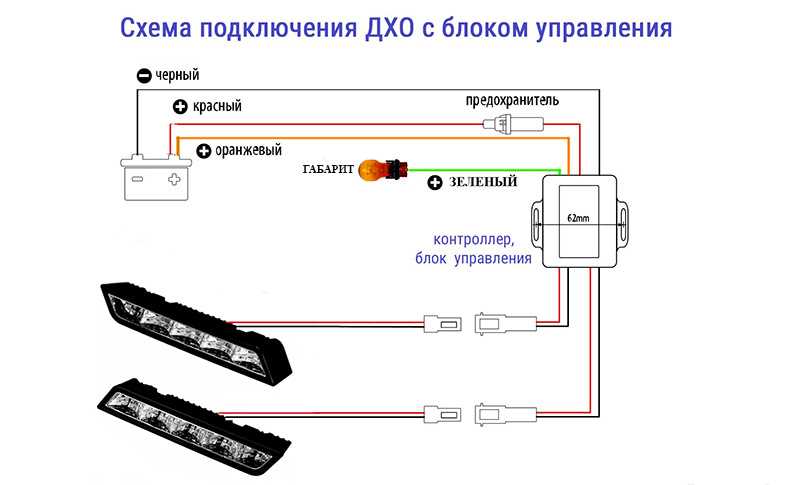

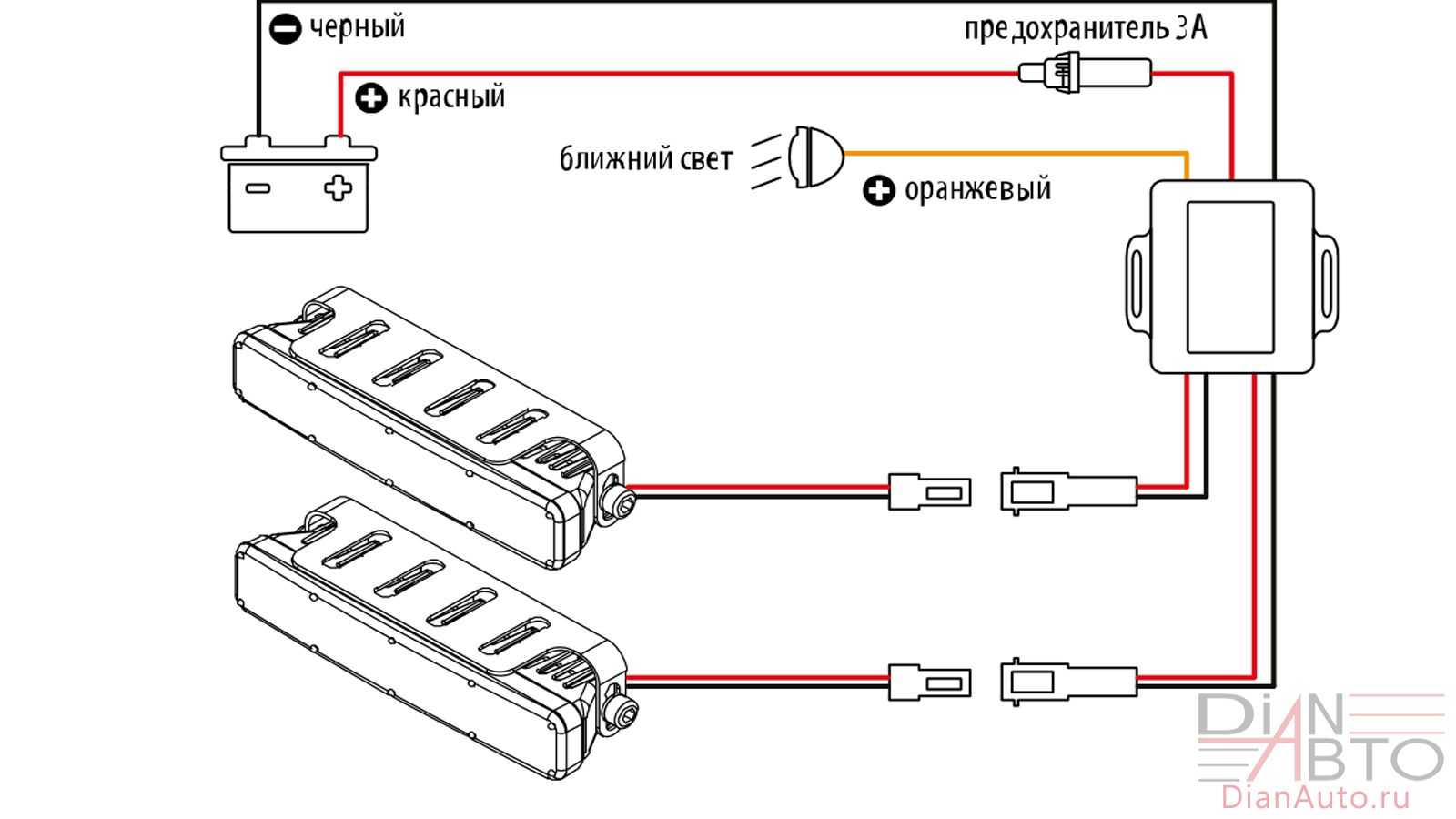

Использование блока управления дневными ходовыми огнями в схеме подключения

Последний вариант установки ДХО также соблюдает все нормы и требования нормативов.

Этот вариант очень простой и доступный каждому. Более того, он весьма удобен в использовании. Здесь не используются реле – его заменяет небольшое устройство, которое называют блоком управления дневных ходовых огней.

Это маленькое устройство само включает ДХО после того, как водитель заводит машину, при этом работа ДХО проходит также независимо (как и в предыдущей схеме). Такое устройство само гарантирует правильную работу, поэтому не нужно ломать голову, как правильно подключить ходовые огни на свой автомобиль.

Блок управления можно использовать с любым типом ламп, можно устанавливать его на ДХО с собственными светодиодами. В блоке реализована защита от перегрузки.

К хорошим блокам обязательно прилагается подробная документация, где указывается схема подключения (она максимально простая, нужно будет просто правильно определить плюс и минус, что совсем несложно), а также в документации должно быть обозначено соответствие ГОСТу (большинство заводских моделей соответствует, но проверить все равно стоит). Это значит, что такой контроллер не затрагивает работу других узлов и абсолютно независим.

Для того чтобы не попасть впросак, обязательно обращайте внимание на соответствие ГОСТу. Иногда производители добавляют другие функции для того, чтобы выделиться в однотипной линейке, однако они могут нарушать правила работы

Например, они отключают ДХО в непредусмотренные стандартами моменты, например, при использовании ручника.

В такие моменты очень важно вовремя остановиться и выбрать то, что попроще, но безопаснее

С точки зрения ПДД

Пункт 19.6. гласит: «Противотуманные фары включаются при включённых габаритных огнях независимо от включённых фар дальнего и (или) ближнего света».

Для начала необходимо понять, что такое противотуманная фара вообще. Это дополнительный источник света, дающий плоский и широкий горизонтальный луч, который стелется непосредственно над дорогой. Любое отклонение от этого (допустим, светит направленным лучом) превращает ПТФ в фару дополнительного света, которая, кстати, и установлена на данной «Ниве». Ставить дополнительные фары на «Ниву» разрешено заводом-изготовителем.

Лампа Ближнего Света Калина 2

Как заменить лампу на Лада Калина

В дневное время каждый владелец автомобиля полагается на дневной свет, зрение и реакцию. Но с приходом мрака все меняется

В это время следует проявлять особую осторожность, так как трагедии часто происходят из-за халатности, когда видимость плохая. Чтобы предотвратить это, фары должны быть в хорошем рабочем состоянии. Если они не работают, никакое движение не может быть сделано

Даже если вы захотите, это не сработает, так как видимость будет нулевой

Если они не работают, никакое движение не может быть сделано. Даже если вы захотите, это не сработает, так как видимость будет нулевой

Таким образом, очень важно убедиться, что свет безупречен и ярко светит

Как заменить калининскую лампочку соседства на хэтчбек, седан, универсал

Изменить не легко. Вам не нужно иметь специальные знания и способности. Даже неопытный автомобилист справится с этой задачей. Единственное. действовать поочередно и правильно. Поэтому замена лампы состоит из следующих этапов:

1. Сначала вам нужно
2. Затем выключите питание, отсоединив клемму аккумулятора.
3. Бачок омывателя также следует извлечь для удобства.
4. Затем резиновая крышка снимается.
5. Позже, лампочка должна быть удалена, сжимая фиксатор пальцами.
6. Затем лампа вытаскивается и клемма отсоединяется от нее.

READ Какой марки выбрать аккумулятор для автомобиля

На этом процедура заканчивается

Очень важно понять, как была установлена ​​лампа и какие провода были к ней подключены

Видео аннотация о замене лампочки ближний свет

правая фара включенаКалина 2 , аналогичная замена проводится.

замена лампочка вспыхнула свет (Н7) в калине 2.

Поменять лампочки ближний свет

зимние огни в мороз. C. не хватает времени и коврик иколба мы удивлены. Несмотря на.

В противном случае вы не сможете правильно подключить последнюю фару, поэтому вам следует обратиться к мастерам. Если вы чувствуете, что это не ваша работа, лучше всего немедленно отремонтировать машину технику, где все процедуры будут выполнены для вас. Конечно, за это нужно платить, но результат будет самым большим.

Установите новый: последовательная инструкция

Порядок снятия и установки фары с правой или левой стороны мало чем отличается друг от друга

Важно только правильно действовать в соответствии с аннотацией. При установке последней лампочки вам нужно только держать ее за основание, вы не можете коснуться ее руками. После удаления его можно полностью убрать

После удаления его можно полностью убрать.

READ Какие лампы ближнего света стоят на Kalina

Обратите внимание, что для Lada Kalina (16 клапанный двигатель) лампа с розеткой H7. Установите последний следующим образом:

• Он определяется в точке посадки, так что выступ в основании совпадает с канавкой на фаре. Это должно быть твердо исправлено. Только тогда станет ясно, что выступ упал в паз;
• прижмите зажим к лампе так, чтобы центр цоколя находился между антеннами антенн;
• заблокировать защелку на месте;
• Прикрепите оба провода к защелке и плотно закройте крышку.

После завершения этой процедуры вы должны включить свет с близкого расстояния и проверить их работу. Если все хорошо, это означает, что установка была завершена правильно. В случае неприятного события вам нужно отвезти машину в автосалон и заплатить за нее. Лампы следует приобретать только в специализированных магазинах. Предпочитаю самых известных производителей и моделей с гарантией. Фары Osram H7 12V 55W для Kalina Cross сейчас очень популярны.

Некачественные фары не следует сохранять и хранить, поскольку они не будут работать долго и позволят проводить частые регулировки или замены

Важно понимать, что от этих лампочек зависит не только ваша безопасность, но и безопасность пешехода. Особенно важно, чтобы освещение было хорошего качества ночью, чтобы избежать катастрофических последствий. READ Как Установить Магнитолу На Приору 2

READ Как Установить Магнитолу На Приору 2

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию у нашего корпоративного юриста, просто задав собственный вопрос в форме ниже.

Можно ли установить ПТФ на автомобиль?

А вот здесь ситуация более интересная. В одной из прошлых статей мы выясняли, что установка компонентов на автомобиль, которые не устанавливались заводом-изготовителем (конкретно на вашу модификацию и комплектацию транспортного средства), является внесением изменений в конструкцию. И для этого нужно получать разрешение ГИБДД вместе с проверкой соответствия безопасности и получением сертификата об этом.

Однако, здесь для вас может быть и хорошая новость. Если на ваш автомобиль в другой модификации ставятся противотуманные фары, к примеру, но в вашей их нет, но чаще всего вы их можете установить и на свою машину без получения вышеуказанного разрешения.

Ключ здесь в том, что Технический регламент, который как раз регулирует правила изменения конструкции, указывает в пункте 77, что при установке компонентов на авто проверка соответствия безопасности не требуется в двух случаях:

• если устанавливаемые противотуманные фары предусмотрены для данного автомобиля и прошли оценку соответствия в его составе, что отражено в документах на них,
• если ПТФ предусмотрены в эксплуатационной документации.

То есть, если у вас, например, младшая базовая комплектация машины, и вместо противотуманок установлены заглушки, то вы можете установить ПТФ, от другой комплектации, но предназначенные конкретно для вашей марки, модели, поколения выпуска и модификации автомобиля. То есть, если у вас, к примеру, дорестайлинговая версия авто, то рестайлинговые противотуманные фары вы уже не имеете права ставить. Но и здесь всё не так просто! Вам всё же придётся получить для этого разрешение ГИБДД.

Суть здесь в том, что Перечень неисправностей из ПДД требует, чтобы количество внешних световых приборов соответствовало конструкции. Но, как мы выяснили выше, конструкцию мы всё же при установке ПТФ меняем. И в таком случае вам не потребуется проходить экспертизы соответствия безопасности, но официально проходить процедуру внесения изменений всё же придётся (смотрите ). Это просто будет упрощённая процедура.

Но есть и хорошая новость. Вероятность того, что инспектор ДПС на дороге обнаружит, что ваш автомобиль «в стоке» шёл без противотуманных огней, практически нулевая, с учётом того, что вы установили «родные» ПТФ. Главное, правильно подключить их к электросети автомобиля, иначе последствия могут быть хуже, нежели 500-рублёвый штраф ГИБДД.

Подключение к бортовой сети Калины

По схеме подключения никаких ограничений в ГОСТе и правил нет. Но включение и отключение дневных ходовых огней должны подчиняться определенным правилам. Ходовые огни должны самостоятельно включаться при запуске двигателя и выключаться при остановке мотора. При включении дальнего или ближнего света ДХО должны выключаться. Иногда автовладельцам Калины хочется дополнительно отключать дневные огни при прогреве двигателя.

Такой вариант возможен при определенных знаниях и навыках работы с автомобильной проводкой. При установке на Калину дневных ходовых огней в заводском варианте со схемой и инструкцией подключения с устройством управления обычно никаких проблем не возникает. Упомянутое устройство представляет собой реле с пятью выводами под номерами 85-87, 87а и 30. Для его подключения на Калину нужно найти любой провод питания из фар ближнего света и плюсовой провод от замка зажигания.

На все эти провода нужно установить по клемме типа «мама» с небольшим куском провода, тщательно изолируя места подсоединения. К клеммам реле также подсоединяются провода необходимой длины, но уже с клеммами типа «папа». Дальше провод от 86 клеммы реле необходимо соединить с корпусом автомобиля под любой крепежный болт. Сюда желательно сразу же подключить провод с маркировкой «минус» от ДХО.

После окончания монтажа можно провести проверку работы светильников на автомобиле Лада Калина. Для этого нужно включить зажигание. При заведенном двигателе должны загореться дневные ходовые огни. Дальше следует включить свет ближних фар, ДХО должны погаснуть, а ближние фары — загореться.

Читать также: Как убрать запах рвоты из машины

При переключении на дальний свет ситуация должна сохраняться. Далее нужно выключить дальний и ближний свет, при этом загорятся ходовые огни. Затем следует заглушить двигатель, огни дневного освещения должны потухнуть.

Давно хотел поставить дневные ходовые на свою калину, но из тех какие попадались в продаже были либо длинные либо выпирали, либо вообще ни к месту…и вот после долгих мук ожиданий и выбора взял себе:

Начинаем. Решил завести провод питания в салон через отверстие под приводом дворников. Для этого снимаем вначале аккумулятор, рычаги вместе с щетками с вала, потом пластиковую облицовку, ну и мотор-редуктор в последнюю очередь:

заодно прочистил отверстие для слива воды, было все забито землей почему то…:

Вынимаем резиновую заглушку:

Проводим через нее провод питания ДХО:

Заводим провод в салон, крепим:

Приготавливаем необходимый инструмент для крепежа самих ДХО:

Выкручиваем два самореза, которые держат нижнюю пластиковую решетку, вынимаем ее:

Намечаем, сверлим небольшие дырочки для дальнейшего закручивания в них саморезов:

Ставим нижнюю пластиковую решетку, две «лампы» на свои места:

В итоге установлено все по гостам :)(надеюсь):

Первый этап на этом закончен. Приступаем ко второму. Эти дхо имеют третий провод(желтый), который кидается на габариты, и по идее при включении габаритов дневные огни должны работать в пол канала. Но мне надо так что бы при включении габаритов/ближнего дхо полностью вырубались, в итоге этот желтый провод под корень отрезал что бы не мешался. Для того что бы ДХО отключались как я хочу, надо использовать 5-контактную релюшку ( avtogsm.ru/rele-5-kontakt-p211.html ), я долго искать не стал, а взял весь набор с проводами и предохранителем(помню по правилам дхо должны иметь возможность без проблемного ручного отключения) от неиспользованного Набора для подключения ПТФ для ВАЗ 2108…переделал распиновку под свои нужны(30 — питание ходовых огней, 85 — «масса», 86 — габариты, 88 — проводка, где появляется 12В после включения зажигания), лишнее отрезал:

Распиновка стандартоного МУС, сюда и будем вешать релюшку:

Вытягиваем нужные провода побольше из пучка проводом под панелью, и ставим на них реле:

Стягиваем, обклеиваем все что может издавать звук-моделином:

продолжение в следующей записи, у меня лимит загруженных фотографий на страницу кончился ))

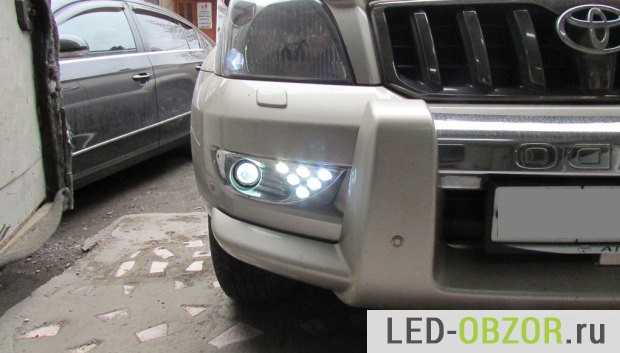

Дневные ходовые огни на «Калину» не теряют популярности ввиду требования к автомобилям, где прописано, что даже днем авто по российским дорогам должны ездить с включенными противотуманками, дневным светом или ДХО. Такое нововведение производители этой оптики не упустили. Сегодня на рынке появилось большое разнообразие осветительных приборов, которые вписывают в государственные стандарты и одновременно придают транспортному средству презентабельный вид.

Читать также: Новые марки авто в 2020 году

ходовые огни на Ладу Калину

Ближний свет или габариты

Еще можно подключиться к габаритам или фарам ближнего света. В теории тут также все выглядит довольно просто, интересно и перспективно.

Первая из рассматриваемых схем предусматривает, что вы будете использовать электроцепь, питающую лампы габаритов. Тут плюс от ДХО соединяется непосредственно с аккумуляторной батареей, как источником питания. А вот минус идет на плюс от габаритов. В такой момент последний будет электрически нейтральным. Тем самым ток идет от плюса АКБ через диоды на габариты, а затем через лампу на корпус, где последний выступает минусом созданной электроцепи.

Поскольку уровень потребления тока будет маленьким, диоды начнут работать, а лампа габаритов не включится.

Стоит водителю переключиться на габариты, на его плюсе появится напряжение 12В, на проводке ДХО будут выравниваться потенциалы и диоды погаснут. Схема начнет работать уже в штатном режиме, давая ток габаритам.

Все вроде бы неплохо. Но опять же, выводы сделаны поспешно.

Схема простая и рабочая. Только имеет несколько недостатков:

• Ходовики будут оставаться активными, когда двигатель отключается. Это напрямую противоречит действующим законам;
• Если габариты оснащаются светодиодными лампами, такая схема сразу же станет неработоспособной;
• Работа окажется некорректной при использовании мощных SMD диодов в составе ДХО;
• Чтобы обеспечить дополнительную безопасность, придется обязательно добавить в схему предохранитель.

Чтобы избежать первого недостатка, схему несколько переделывают. Плюс от светодиодного модуля берут не от плюса АКБ, а через плюс замка зажигания.

Вторая схема предусматривает активацию ДХО с помощью лампы от ближнего света. Суть в том, чтобы при включении ближнего света ходовики отключались, а в остальное время работали.

Тут имеются те же недостатки, что и для предыдущей схемы. То есть она противоречит ГОСТу и ПДД.

Светодиодные лампы на ВАЗ (Lada) Kalina 1 поколение 1118 седан (2004-2013)

Описание
Потребляемое напряжение	12 Вольт
Класс водонипроницаемости	IP68
Срок службы	более 50 тыс. часов
Материал	алюминиевый сплав
Тип цоколя	Подбирается сотрудником Autozs.ru
Световой поток	3000/4000/5000 люмен
Совместимость	Универсальный
Установка	Штатные крепления
Совместимость	Универсальные
Комплектация
Лампа	2 шт.
Контроллер	2 шт.

Главное назначение светодиодных ламп – обеспечить высокие характеристики свечения головной габаритной оптики автомобиля. При этом они являются отличной альтернативой галогенных ламп и ксенонового освещения. В отличие от них светодиодные лампы обеспечивают высокую степень яркости освещения – 1800 лм для одной лампы и полностью соответствуют требованиям ПДД. Их длительный срок службы (50 тысяч часов) гарантирует работу без частой замены из-за выхода из строя.

Основные преимущества светодиодных ламп ВАЗ (Lada) Kalina 1 поколение 1118 седан (2004-2013):

• излучают нерассеянный свет, не слепят встречных водителей и в то же время обеспечивают большой радиус освещения;
• их температура нагрева не превышает 80°С;
• благодаря моментальному включению, способны работать с максимальной мощностью практически мгновенно;
• изготовленный из твердотельной кристаллической структуры, светодиод не чувствителен даже к вибрациям, имеющим широкий диапазон частот;
• отличная видимость во время движения автомобиля, что способствует максимальной безопасности;
• легкий монтаж без вмешательства в конструкцию благодаря полному соответствию цоколя стандартам ламп накаливания;
• наличие встроенного чипа, дающего возможность использовать их на любых транспортных средствах с наличием бортового компьютера.

С эстетической точки зрения их достоинством является заметное улучшение внешнего вида автомобиля, при взгляде на оптику он более заметен среди транспортных средств.

Основные характеристики

Благодаря световой температуре около 5000 К, соответствующей солнечной погоде, светодиодные лампы создают прямой поток света и обеспечивают отличную видимость даже при неблагоприятных погодных условиях.

Имея невысокую мощность (по 25 Вт на каждую из ламп), светодиодные лампы соответствуют лампам накаливания мощностью 150 Вт, но при этом в значительной мере экономичны.

Светодиодные лампы потребляют напряжение в 12/24 Вольт, что делает их пригодными для использования и в оптике грузовиков.

Светодиодные лампы водонепроницаемы, имеют защиту от пыли и грязи, и нечувствительны к резким перепадам температур. В комплект поставки входят 2 лампы с блоками управления
