Важная информация о работе вольтметра и его эксплуатации
1. Подключение правильных клемм
- Перед подключением вольтметра убедитесь, что клемма «+» соединена с положительной клеммой батареи, а клемма «-» – с отрицательной клеммой батареи.
- Неправильное подключение вольтметра может привести к перегрузке прибора, его повреждению и даже возгоранию.
2. Правильная установка диапазона измерений
- Перед началом измерений выберите правильный диапазон вольтметра, чтобы избежать перегрузки.
- Если не знаете приблизительное значение напряжения, начните измерения на наименьшем диапазоне и затем постепенно увеличивайте его.
3. Избегайте короткого замыкания
- Не допускайте случайного короткого замыкания проводов вольтметра.
- Перед измерением убедитесь, что провода вольтметра не повреждены, изоляция на месте, и они не касаются других металлических поверхностей.
4. Защита прибора от влаги и механических повреждений
- Вольтметр следует защищать от попадания влаги и механических повреждений.
- Не роняйте прибор и старайтесь не допускать его попадания в воду или другие жидкости.
- Храните вольтметр в специальном чехле или коробке, чтобы избежать повреждений во время транспортировки.
5. Регулярная проверка и калибровка
- Рекомендуется периодически проверять точность измерений вольтметра с помощью эталонного источника напряжения.
- При необходимости произведите калибровку прибора согласно инструкции производителя.
Следуя этим рекомендациям, вы сможете использовать вольтметр на автомобиле ВАЗ 2114 безопасно и эффективно, получая точные измерения напряжения в электрической цепи.
Подготовка автомобиля к установке вольтметра
Перед тем, как приступить к установке вольтметра в ваш автомобиль ВАЗ 2114, необходимо подготовить автомобиль и необходимые инструменты. В данном разделе мы рассмотрим этапы подготовки автомобиля перед установкой вольтметра.
Шаг 1: Отключите аккумулятор. Для этого прокрутите ключ зажигания в положение «Off» и отсоедините клеммы аккумулятора, начиная с отрицательной клеммы. Убедитесь, что клемма аккумулятора не прикасается к корпусу автомобиля, чтобы избежать короткого замыкания.
Шаг 2: Проверьте, есть ли свободное место на панели приборов вашего автомобиля для установки вольтметра. Выберите место, где вольтметр будет установлен без помех для водителя и без блокировки обзора. Убедитесь, что вольтметр будет установлен на прочной и стабильной поверхности.
Шаг 3: Заготовьте инструменты. Для подключения вольтметра вам понадобятся следующие инструменты и материалы:
- Отвертки разных размеров: плоская и крестовая;
- Плоскогубцы;
- Кусачки;
- Электротехнический скотч или изолента;
- Диэлектрическая смазка;
- Вольтметр;
- Переключатель напряжения 12/24 В (если ваш автомобиль имеет напряжение больше 12 В).
Шаг 4: Подготовьте кабель для подключения вольтметра. С помощью плоской отвертки удалите пластиковую панель, защищающую провода под рулем. Найдите группу проводов напротив стекла ветрового стекла и установите вольтметр рядом с ними. Отключите нужные провода от задней стенки вольтметра и подготовьте их для подключения.
Шаг 5: Проверьте соответствие проводов вольтметра с проводами автомобиля. Обычно, для подключения вольтметра необходимо использовать провода красного и черного цветов. Соотнесите цвета проводов вольтметра с цветами проводов автомобиля и убедитесь, что они совпадают.
Шаг 6: Подготовьте провода автомобиля для подключения вольтметра. С помощью плоской отвертки удалите изоляцию с концов проводов на небольшом участке. Обработайте обнаженные концы проводов диэлектрической смазкой для защиты от окисления и влаги.
Шаг 7: Подключите провода вольтметра к проводам автомобиля. Правильно соедините концы проводов вольтметра и проводов автомобиля с помощью скотча или изоленты. Убедитесь, что соединения крепкие и надежные.
Шаг 8: Проверьте работу вольтметра. Подсоедините клемму аккумулятора в обратной последовательности: сначала положительную, затем отрицательную. Включите зажигание и убедитесь, что вольтметр отображает актуальное напряжение аккумулятора. Если вольтметр функционирует правильно, то вы успешно установили его в свой автомобиль ВАЗ 2114.
Подготовка проводки
Для подключения вольтметра на ВАЗ 2114 необходимо провести проводку от аккумулятора до салона автомобиля.
Проводку можно прокладывать через штатные каналы проводки автомобиля. Для этого необходимо удалить панель приборов и открыть доступ к проводке. Если нет возможности использовать штатные каналы, проводку можно прокладывать снаружи, но в этом случае следует учитывать защиту проводки от воздействия погодных условий и механических повреждений.
При проведении проводки следует учитывать следующие моменты:
- Выберите оптимальный маршрут для прокладки проводки так, чтобы она не пересекалась с элементами, где могут возникать повышенные температуры или механические воздействия.
- Обеспечьте хорошую фиксацию проводки с помощью крепежных элементов, чтобы она не провисала и не могла повредиться.
- При прокладке проводки в салоне автомобиля используйте каналы проводки или специальную коробку, чтобы обеспечить безопасность и аккуратный вид.
Также при проведении проводки следует учитывать положение провода относительно основных элементов автомобиля, например, рулевого колеса или педалей.
Когда проводка будет готова, можно приступать к подключению вольтметра. О том, как это сделать, можно прочитать в следующем разделе.
Зачем нужен вольтметр в салоне “Приоры”
Большинство современных моделей автомобилей не имеют вольтметра на приборной шкале. Производители решили, что информация о напряжении бортовой сети не нужна водителю. Контроль за этим показателем осуществляет бортовой компьютер, который сигнализирует о проблемах в случае явной неисправности системы зарядки или бортовой сети машины. При этом вольтметр — один из самых популярных дополнительных приборов, устанавливаемых автовладельцами. Это вызвано такими обстоятельствами:
- прибор позволяет при необходимости вести непрерывный контроль напряжения;
- анализ данных вольтметра позволяет определить нагрузку на генератор и эффективность его работы.
Вопрос-ответ:
Как подключить вольтметр на ВАЗ 2114?
Для подключения вольтметра на ВАЗ 2114 необходимо выполнить несколько шагов. В первую очередь, нужно определить место, где будет установлен прибор. Рекомендуется выбрать место, где вольтметр будет удобно виден водителю. Затем нужно подключить провода вольтметра к аккумулятору автомобиля. Один провод подключается к положительной клемме аккумулятора, а другой — к заземлению, например, к кузову автомобиля. После этого следует установить сам вольтметр в выбранном месте и закрепить его. Готово, вольтметр успешно подключен и готов к использованию.
Как выбрать подходящий вольтметр для ВАЗ 2114?
Для выбора подходящего вольтметра для ВАЗ 2114 необходимо учитывать несколько важных факторов
Во-первых, следует обратить внимание на диапазон измеряемых значений напряжения. Наиболее оптимальным будет вольтметр с диапазоном от 0 до 15 или 20 вольт
Также стоит обратить внимание на размеры и дизайн прибора, чтобы он гармонично вписывался в салон автомобиля. Кроме того, желательно выбрать вольтметр с яркой подсветкой, чтобы он был хорошо виден в темное время суток
Важно также обратить внимание на качество и надежность производителя, чтобы прибор служил долго и без сбоев
Почему вольтметр на ВАЗ 2114 может показывать неправильное значение напряжения?
Если вольтметр на ВАЗ 2114 показывает неправильное значение напряжения, это может быть вызвано несколькими причинами. Во-первых, возможно неправильное подключение проводов вольтметра к аккумулятору автомобиля. Необходимо убедиться, что провода подключены к правильным клеммам. Во-вторых, неправильное значение может быть вызвано неисправностью самого вольтметра. В этом случае следует проверить прибор на целостность и, при необходимости, заменить его. Также стоит убедиться, что аккумулятор находится в хорошем состоянии и не нуждается в замене.
Как подключить вольтметр на ВАЗ 2114?
Для подключения вольтметра на ВАЗ 2114 вам понадобятся следующие материалы и инструменты: вольтметр, провода, паяльная лента, паяльник, ножницы, кусачки и отвёртка. Чтобы подключить вольтметр, сначала нужно найти место для его установки — обычно это делается на щитке приборов. Затем необходимо установить провода подключения вольтметра к аккумулятору и щитку приборов
При подключении проводов следует обратить внимание на правильность выбора положительного и отрицательного выводов вольтметра. После подключения проводов можно установить вольтметр на место, закрепив его с помощью паяльной ленты или иных крепежных элементов
В целом, процесс подключения вольтметра на ВАЗ 2114 не сложен, но требует аккуратности и соблюдения правильной последовательности действий.

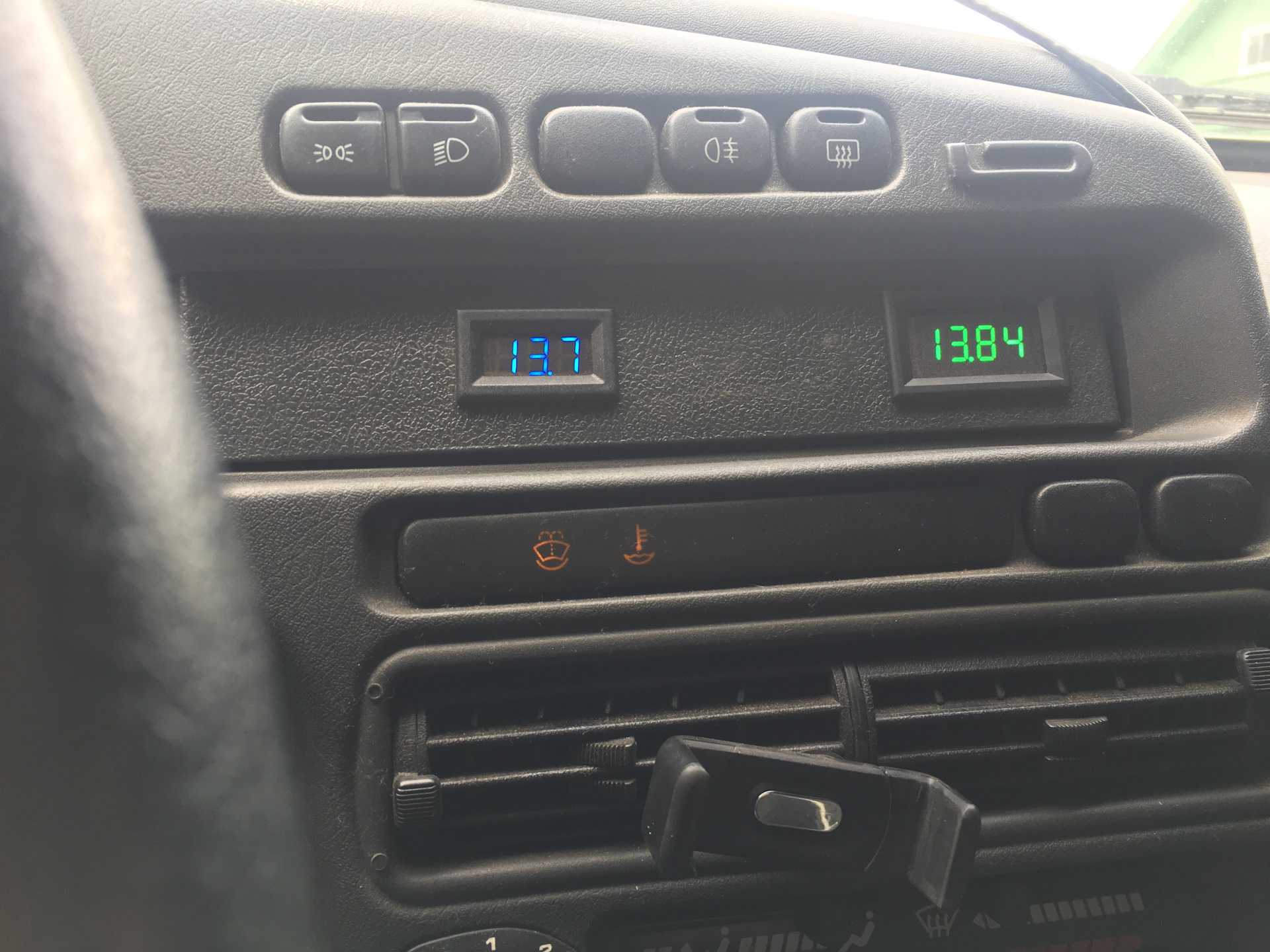

Установка и подключение в автомобиле стационарного вольтметра
При выборе вольтметра для автомобиля нужно было в первую очередь определиться с его размерами. В съемной панели для гнезд прикуривателей было прямоугольное отверстие, в которое удобно было установить вольтметр. Нужно было узнать возможность установки и его размеры, но отверстие было закрыто заглушкой.
Аккуратно вытащить заглушку не получилось и пришлось извлекать всю панель. Оказалось, что защелки заглушки находились глубоко и отжать их не было возможности.
В результате удалось подобрать вольтметр, подходящий не только по геометрическим, но и по всем остальным техническим характеристикам. При размере прямоугольного отверстия 40× 22 мм размер корпуса вольтметра составил 21×38 мм, идеальное совпадение.
После получения вольтметр был установлен в панель автомобиля, подошел идеально с небольшими зазорами. Для надежного закрепления при установке вольтметра в панель по периметру его корпуса был нанесен силикон черного цвета.
Так как от вольтметра шло три провода надо было разобраться на какие подавать питающее напряжение, а какой провод является измерительным. Обычно провод черного цвета является общим (минусом), а на красный подают положительный потенциал. Не гласное правило подтвердилось, индикатор вольтметра засветился нулями.
После соединения желтого провода с красным и подачи напряжения на них напряжения +12 В, на индикаторе высветилась величина подаваемого напряжения 12 В, как видно, с достаточно высокой точностью.
На плате вольтметра рядом с разъемом имелся подстрочный резистор, предназначенный для калибровки показаний. Так как под руками был высокоточной вольтметр была проведена дополнительная калибровка, хотя вольтметр и так показывал с достаточной точностью.
Для интереса измерял ток потребления вольтметром, он составил 9 мА, что незначимо. Для сравнения, самая маленькая лампочка накаливания в автомобиле потребляет ток около 500 мА, а одна фара – 5000 мА.
После монтажа в панель провода вольтметра были припаяны к проводам, подающим питающее напряжение на гнездо прикуривателя. Красный и желтый провода были припаяны к зеленому, идущему на центральный вывод прикуривателя (плюс), а черный к черному, идущий на его боковую клемму (минус).
После пайки оголенные места проводов были покрыты изоляционной лентой. На фотографии показан вид на снятую панель после установки вольтметра и дополнительного гнезда прикуривателя. Установка гнезда выполнялась одновременно с установкой вольтметра, этому посвящена отдельная статья.
На последнем шаге снятая ранее панель была возвращена в торпедо автомобиля. Внешний вид панели с установленным вольтметром и дополнительным гнездом прикуривателя вы видите на фотографии. Получилось отлично, теперь появилась возможность мимоходом постоянно контролировать работу генератора и состояние аккумулятора автомобиля, да и панель торпедо немного оживилась.
Пошаговая инструкция по установке вольтметра ВАЗ 2114
Для установки вольтметра в ВАЗ 2114 вам понадобятся следующие инструменты:
- Отвертка;
- Резистор;
- Электропаяльник;
- Провода и клеммы для подключения.
Процесс установки вольтметра ВАЗ 2114 состоит из следующих шагов:
Выберите место для установки вольтметра на панели приборов. Желательно выбирать место, которое будет удобно для вас во время вождения.
С помощью отвертки снимите панель приборов, чтобы получить доступ к электропроводке автомобиля.
На найденном месте просверлите отверстие для установки вольтметра. Размер отверстия должен соответствовать размеру вольтметра.
Спаяйте резистор и провода для подключения вольтметра. Убедитесь, что все соединения надежны и правильно изолированы.
Подключите провода вольтметра к аккумулятору автомобиля
Обратите внимание на правильность подключения: красный провод – положительный (+), черный провод – отрицательный (-).
Установите вольтметр в отверстие на панели приборов и зафиксируйте его с помощью крепежных элементов.
Проверьте работу вольтметра, включив зажигание автомобиля. Убедитесь, что показания вольтметра соответствуют ожидаемому напряжению.
Закрепите панель приборов на месте и проверьте, что все элементы функционируют корректно.
В результате выполнения всех указанных шагов вы успешно установили вольтметр в ВАЗ 2114. Теперь вы сможете легко контролировать напряжение батареи и работу электрической системы вашего автомобиля.

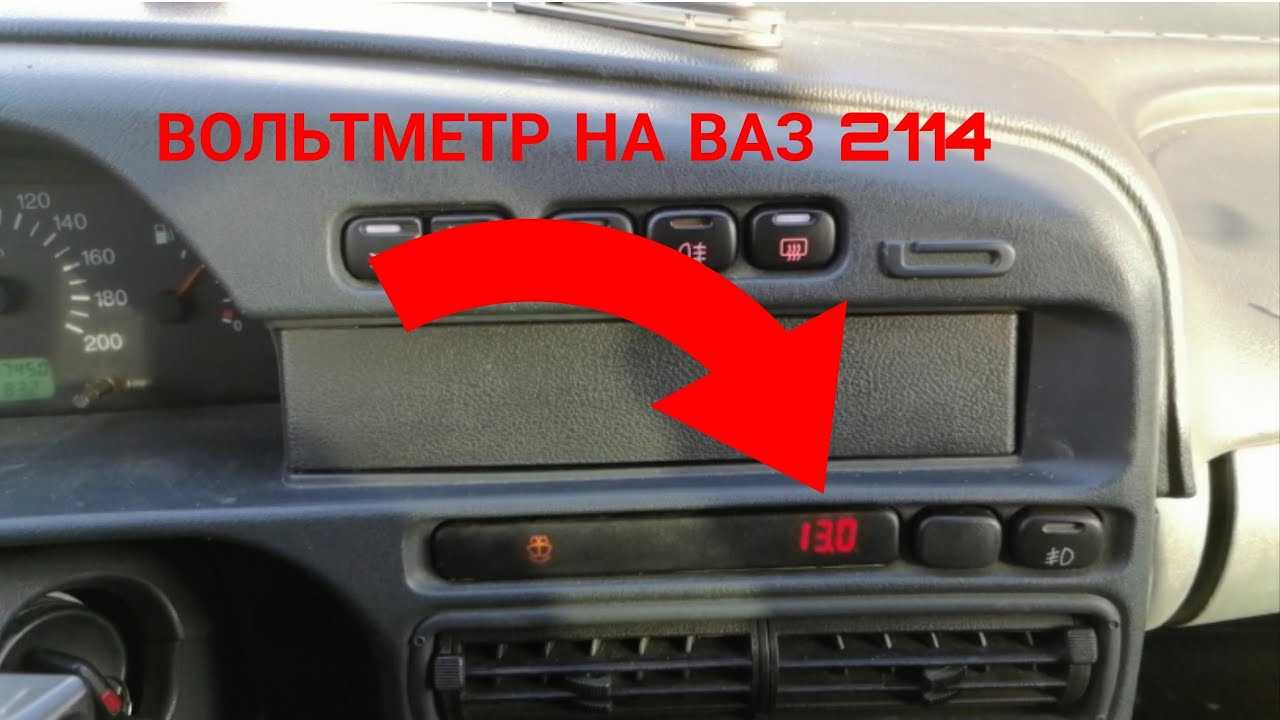

Подключение вольтметра на ВАЗ 2114
Установка вольтметра на автомобиль ВАЗ 2114 имеет свои особенности. Для подключения вольтметра вам понадобятся следующие инструменты и материалы:
- Вольтметр
- Отвертка
- Кусачки
- Провода
- Клеммы соединительные
Вольтметр предназначен для измерения напряжения в автомобиле. Он позволяет контролировать работу аккумулятора и электросистемы автомобиля. Перед установкой вольтметра, необходимо отключить аккумулятор и снять минусовый провод.
- Выберите место для установки вольтметра. Оптимально выбрать место, которое будет удобно для наблюдения и не мешать обзору на дорогу.
- С помощью отвертки отсоедините панель приборов.
- Подберите провод для подключения вольтметра. Рекомендуется использовать провод сечением не менее 1 мм².
- Установите клемму соединительную на провод и соедините ее с клеммой вольтметра.
- Соедините другой конец провода с плюсовым проводом панели приборов.
- Подключите минусовый провод вольтметра к массе автомобиля.
- Установите вольтметр на выбранное вами место на панели приборов.
- Закрепите провода и клеммы, чтобы они не мешали при движении автомобиля.
- Подключите аккумулятор и проверьте работу вольтметра.
Теперь вы знаете, как правильно подключить вольтметр на ВАЗ 2114. Помните, что для безопасной установки и работы вольтметра рекомендуется обратиться к специалисту.
Причины для подключения вольтметра ваз 2114
Вот некоторые причины, почему подключение вольтметра может быть полезным для автовладельца ВАЗ 2114:
Контроль заряда аккумуляторной батареи: Вольтметр позволяет следить за текущим уровнем заряда батареи, что помогает избежать ситуаций, когда она разряжается полностью
Это особенно важно в морозное время года, когда заряд аккумулятора может снижаться быстрее из-за падения температуры.
Обнаружение проблем с зарядкой: Вольтметр также помогает идентифицировать проблемы с системой зарядки, такие как неисправности генератора, регулятора напряжения или электрических связей. Если вольтметр показывает низкое напряжение, это может указывать на неисправность в системе зарядки, и владелец может принять меры для ее устранения.
Предотвращение выхода из строя электроники автомобиля: Снижение напряжения в электрической системе автомобиля может негативно сказаться на работе электронных компонентов автомобиля, таких как система зажигания, система впрыска топлива и другие
Установка вольтметра позволяет следить за напряжением и принимать меры по поддержанию его в норме, тем самым продлевая срок службы электроники.
Мониторинг износа аккумулятора: С помощью вольтметра можно контролировать состояние аккумулятора и определить его износ. Постепенное снижение напряжения на аккумуляторе может быть сигналом о необходимости его замены, и предварительное обнаружение этого может помочь избежать поломки аккумулятора в неподходящий момент.
Внесение изменений в электрическую систему автомобиля: Вольтметр позволяет удобно контролировать напряжение при выполнении дополнительных электрических работ, таких как установка дополнительного освещения, звуковой системы или других электроприборов. Это позволяет избегать перегрузки существующей системы и предотвращать возникновение проблем с электрической системой автомобиля.
Отключение аккумулятора
Перед началом работы по подключению вольтметра на ВАЗ 2114, необходимо отключить аккумуляторную батарею, чтобы избежать возможных коротких замыканий и порчи электрических компонентов.
Для отключения аккумулятора выполните следующие шаги:
- Подготовка: Перед отключением аккумулятора убедитесь, что автомобиль выключен, ключ находится в положении «Выкл» и ручка стояночного тормоза поджата.
- Отключение клемм: Вначале отверните клемму «+» с помощью гаечного ключа или специального ключа от аккумулятора. Затем отверните клемму «-» в той же последовательности. Это защитит вас от случайного замыкания.
- Отвод клеммы: После откручивания каждой клеммы аккумуляторной батареи аккуратно отведите их в сторону, чтобы исключить возможность контакта с положительной и отрицательной клеммой.
Теперь аккумулятор на вашем ВАЗ 2114 отключен и вы можете продолжить работу по подключению вольтметра.

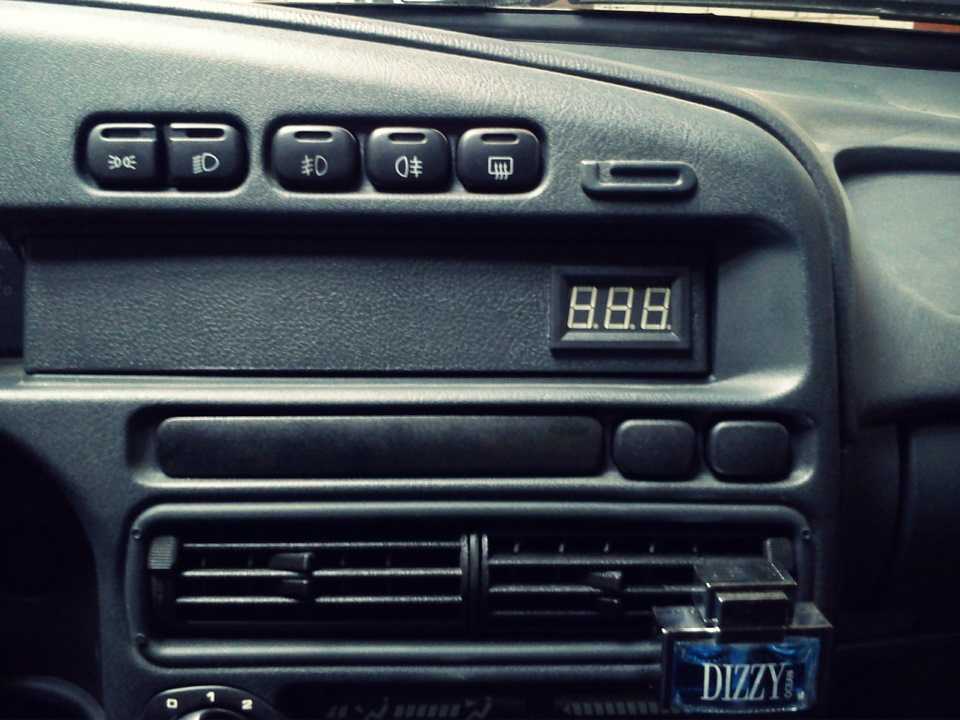

Куда подключить вольтметр в ВАЗ 2114
Многие автовладельцы, заботясь о состоянии своего автомобиля и желая быть в курсе работы его электрооборудования, задаются вопросом о том, как и где правильно подключить вольтметр в ВАЗ 2114. Вольтметр — это полезное устройство, которое позволяет контролировать уровень напряжения аккумуляторной батареи, а также работу электросистемы автомобиля. Рассмотрим, куда именно можно провести подключение вольтметра в ВАЗ 2114.
Шаг 1: Выбор места для установки вольтметра
Первым шагом при установке вольтметра в ВАЗ 2114 является выбор места, где его следует разместить. Оптимальным вариантом будет установка на панели приборов автомобиля, вблизи других приборов, что позволит водителю легко следить за изменением показаний напряжения.
ВАЖНО: перед установкой вольтметра обязательно убедитесь, что его показания будут видны вам без каких-либо помех, и при этом не будут отвлекать от дороги
Шаг 2: Подготовка проводки
Следующим шагом после выбора места для установки вольтметра является подготовка проводки. Для этого потребуется следующее оборудование:
- Стержень аккумулятора;
- Провод сечением не менее 1,5 мм²;
- Предохранитель на 1 Ампер;
- Разъем для подключения провода к вольтметру.
Проделайте следующие действия:
- Отключите отрицательный клеммный зажим аккумуляторной батареи;
- Подключите провод с одной стороны к стержню аккумулятора;
- Проведите провод через проточку в салоне автомобиля и проложите его по маршруту, который соответствует месту установки вольтметра;
- Подключите провод с другой стороны к вольтметру с помощью разъема.
Шаг 3: Подключение проводки
Заключительным этапом при установке вольтметра в ВАЗ 2114 является подключение проводки. Следуйте указанным ниже инструкциям:
- Найдите провод, который отвечает за питание приборной панели автомобиля. Обычно это происходит на проводке, идущей от основного предохранителя. Определите место, где можно сделать разветвление провода.
- Очистите небольшой участок провода и разделите его на две части. Подключите одну часть разделенного провода к основной проводке, а другую — к вольтметру.
- Установите предохранитель на 1 Ампер в обе точки разделения провода.
Теперь проводка для вольтметра готова к работе. Подключите обратно отрицательный клеммный зажим аккумуляторной батареи и проверьте работу прибора. Вы должны увидеть показания напряжения на вольтметре.
Выбор вольтметра
Из отечественных автомобильных вольтметров на рынке можно найти лишь приборы от УАЗ и ВАЗ 2107. Оба они плохо подходят для установки в приору. Первый отличается грубым внешним видом и подходит скорее для установки на танк, чем в салон современного авто. Второй не имеет внешнего корпуса, а его габариты не дают аккуратно разместить прибор на панели “Приоры”. Поэтому лучше отыскать специальные тюнингованные приборы или использовать цифровой автомобильный вольтметр китайского производства, вставив его в кнопку или вместо циферблата часов “Приоры”. Такие приборы отличаются неплохой точностью, низкой ценой и привлекательным видом цифровой панели.
Вольтметр на “Приору” вместо кнопки
Другой способ органично вписать прибор в интерьер салона — поставить вольтметр на “Приору” вместо кнопки. На приборной торпеде выше магнитолы имеется заглушка, закрывающая место для размещения дополнительной кнопки.
Чтобы установить вместо кнопки вольтметр, понадобятся:
цифровой автомобильный вольтметр с подходящим размером дисплея;
- нож;
- надфиль;
- термоклей;
- паяльник;
- провода;
- припой;
- канифоль.
Установка вольтметра вместо кнопки выполняется так:
- извлечь заглушку из торпеды;
- вырезать в заглушке отверстие чуть меньше размера дисплея вольтметра;
- аккуратно подогнать размер надфилем;
- припаять к вольтметру провода;
- вставить дисплей вольтметра в отверстие в кнопке и зафиксировать изнутри термоклеем;
- установить заглушку с вольтметром на место.
После этого остается лишь правильно подключить вольтметр к бортовой сети автомобиля.
Необходимое оборудование
Для подключения вольтметра на ВАЗ 2114 вам понадобятся следующие инструменты и материалы:
- Вольтметр — это основное оборудование, которое позволит вам измерять напряжение автомобильной электросистемы.
- Набор отверток — вам понадобятся отвертки с различными головками для разборки панели приборов и подключения вольтметра.
- Провода и зажимы — необходимы для подключения вольтметра к автомобильной электросистеме. Вы можете приобрести готовые провода или изготовить их самостоятельно.
- Изоляционная лента или термоусадочная трубка — понадобится для изоляции соединений проводов.
- Диэлектрический монтажный материал — поможет защитить провода от повреждений.
Обратите внимание, что вольтметр, провода и зажимы должны быть предназначены для работы с автомобильными электросистемами и иметь соответствующую маркировку. Также рекомендуется обратиться к руководству по эксплуатации вашего вольтметра для получения дополнительной информации по его подключению
Методы монтажа вольтметра
Подключение вольтметра в машине автозвук может быть выполнено различными способами, в зависимости от предпочтений и навыков автовладельца. Ниже приведены несколько методов монтажа вольтметра:
-
Подключение к прикуривателю или USB-порту. Этот метод является самым простым и быстрым. Для этого необходимо приобрести вольтметр, который может быть подключен к прикуривателю или USB-порту. Данный вольтметр часто имеет готовый кабель с разъемами для подключения к соответствующим портам. Просто вставьте вольтметр в прикуриватель или USB-порт и следуйте инструкциям по установке, указанным в руководстве пользователя.
-
Подключение через предохранительный блок. Этот метод требует некоторых навыков в автомобильной электротехнике. Для этого необходимо определить, какой предохранитель отвечает за подачу питания на приборную панель автомобиля. Затем нужно найти идентичный предохранитель на предохранительной панели и удалить его. После этого необходимо вставить провод с предохранителем из вольтметра на место удаленного предохранителя. Получившуюся конструкцию нужно подключить к нужному питанию в электроцепи приборной панели. В результате вольтметр будет работать от электроцепи приборной панели.
-
Подключение непосредственно к автомобильной батарее. Этот метод является самым надежным, но требует больше усилий и навыков. Для этого необходимо проделать следующие шаги:
- Отключите отрицательный клеммный зажим с автомобильной батареи.
- Найдите подходящий разъем для подключения вольтметра. Это может быть гнездо подключения для аксессуаров или другой доступный разъем.
- Используя провод с предохранителем из вольтметра, подключите один его конец к положительному клеммному зажиму автомобильной батареи, а другой конец — к разъему для вольтметра.
- При необходимости, прокладывайте провод с предохранителем через внутренние панели автомобиля, чтобы сохранить аккуратный внешний вид.
- После установки вольтметра подключите отрицательный клеммный зажим обратно к автомобильной батарее.
Выбор метода монтажа вольтметра зависит от предпочтений владельца автомобиля и его навыков в работе с автомобильной электротехникой. В любом случае, перед началом монтажа следует ознакомиться с руководством пользователя вольтметра и инструкциями по монтажу, для безопасности и правильного подключения.
Подключение вольтметра к электрической цепи автомобиля
Подключение вольтметра к электрической цепи автомобиля позволяет водителю контролировать напряжение в его автомобиле, что может быть полезно для обнаружения проблем с аккумулятором и генератором. Правильное подключение вольтметра обеспечивает точные измерения и безопасность работы.
Процесс подключения вольтметра на ВАЗ 2114 довольно прост и может быть выполнен самостоятельно. Для начала, необходимо определить место, где будет установлен вольтметр. Часто его размещают на панели приборов рядом с другими индикаторами. Выбранное место должно обеспечивать хорошую видимость вольтметра во время вождения.
Далее следует подготовить необходимые инструменты и материалы. Вам понадобятся следующие компоненты:
- Вольтметр
- Кабель сечением не менее 1 мм²
- Автомобильная электрическая сетка
- Инструменты для монтажа (отвертки, кусачки и т.д.)
После подготовки компонентов можно приступать к самому подключению:
- Отключите аккумулятор автомобиля, чтобы избежать короткого замыкания и других аварийных ситуаций.
- Выберите удобное место для установки вольтметра на панели приборов.
- Присоедините провод от вольтметра к плюсовому клеммному колодке аккумулятора и обязательно заизолируйте его для предотвращения короткого замыкания.
- Прокладывайте провод от аккумулятора до места установки вольтметра, исключая контакт с острыми кромками и горячими поверхностями.
- Присоедините провод от вольтметра к приборной панели, при необходимости используя клеммник или другую систему соединения.
- Проверьте правильность подключения вольтметра, удостоверившись, что он отображает актуальное напряжение автомобильной электрической сети.
- Закрепите вольтметр на приборной панели, чтобы он не двигался и не мешал обзору водителя.
В итоге, вольтметр будет готов к использованию, и вы сможете контролировать напряжение в автомобильной электрической цепи в любое время.
Подключение вольтметра с тремя проводами к усилителю
Когда речь идет о подключении вольтметра с тремя проводами (две для питания и один для замера напряжения), необходимо следовать определенным шагам, чтобы обеспечить правильное функционирование прибора.
1. Перед началом подключения вольтметра, убедитесь в отключении питания усилителя, чтобы избежать возможных повреждений и травм.
2. Проведите подготовительные работы, чтобы установить оптимальное место для подключения вольтметра. Обычно это делается на передней панели усилителя с помощью свободного разъема. Если такой разъем отсутствует, можно использовать закрепленное крепление для вольтметра.
3. Подключите провода вольтметра к соответствующим разъемам или контактам на усилителе. Проверьте правильность подключения согласно инструкции к прибору.
4. Перед включением питания усилителя, убедитесь, что все соединения надежно зафиксированы и не возникает потенциальной опасности короткого замыкания.
5. Включите питание усилителя и проверьте работу вольтметра. Убедитесь, что он отображает данные в соответствии с текущими входными напряжениями.
6. Для более точного измерения напряжения, рекомендуется использовать усреднение нескольких показаний вольтметра и учитывать погрешность прибора.
Следуя этим простым инструкциям, вы сможете правильно подключить вольтметр с тремя проводами к усилителю и получить точные данные о напряжении.
Какие изделия используют?
Некоторое время назад найти и установить такое устройство было большим делом. Автолюбители устанавливали на свои машины амперметры с грузовиков, а те водители, которые были на борту с радиоэлектроникой, сами выбирали измерительные приборы. Первым отечественным автомобилем, у которого вольтметр занял постоянное место на приборной панели, был ВАЗ 2105, чуть позже они появились и на других моделях.
Сегодня такой проблемы не существует, так как в торговых сетях большой выбор такой продукции. Возможна установка в щит электронных часов, которые одновременно с текущим временем показывают напряжение бортовой сети. Есть электронные спидометры, которые после нажатия нужной кнопки выполняют функции вольтметра. Такие устройства не доставляют владельцам особых проблем.
Уже сегодня в продаже есть амперметры и вольтметры для автомобилей, а индивидуальные драйверы самостоятельно регулируют устройства, используемые в электронных устройствах. Установка таких индикаторов представляет определенные трудности, так как для них необходимо подобрать шунты, откалибровать или изготовить новые весы. Поэтому мы не будем на этом останавливаться.
Как установить такие индикаторы? Допустим, вам удалось приобрести амперметр или вольтметр, предназначенный для использования в автомобилях, теперь мы рассмотрим процесс установки. Следует помнить об особенностях их подключения к электрическим цепям.
Амперметр подключается только последовательно между источником тока и пользователями, при этом необходимо соблюдать полярность подключения, больше от источника к большему устройству и т.д. Вольтметр следует подключать только параллельно источнику питания, также соблюдая полярность.
Как подключить вольтметр в машине: 3 способа
Автомобильный вольтметр можно подключить тремя способами:
- Вставить в прикуриватель.
- Протянуть 2 провода к клеммам АКБ.
- К клеммам АКБ + подать отдельно стабилизированное питание.
Рассмотрим все три варианта.
Вольтметр в прикуриватель
Типичный вольтметр в прикуриватель
Это однозначно плохой способ подключения автомобильного вольтметра. Но зато простой. В автомагазинах полно показометров, которые рассчитаны на установку непосредственно в розетку прикуривателя. Быстро. Удобно. Но нефункционально, и вот почему.
Во-первых, подобные вольтметры не учитывают падение напряжения на проводах между прикуривателем и АКБ. Поэтому показания всегда будут заниженные, неточные.
Во-вторых, сложно найти вольтметр в прикуриватель с двумя знаками после запятой.
В-третьих, откалибровать их без вмешательства в конструкцию невозможно.
В-четвёртых, они медленные.
Вольтметр двумя проводами к АКБ
Нормальный способ подключения вольтметра, но с некоторыми недостатками. Самый очевидный заключается в отсутствии отдельного стабилизированного питания. А значит показания прибора гарантированно будут гулять, и точного напряжения бортовой сети автомобиля вы не узнаете.
Тем не менее, этот вариант гораздо лучше, чем игрушка в прикуриватель. Главное — не полениться, и подключить вольтметр непосредственно к клеммам аккумуляторной батареи. Провода, при этом, необязательно брать очень толстые, так как токи по ним текут невысокие. Идеально, если у купленной вами модели присутствует калибровочный винт. После протяжки проводов и подключения вольтметра вы сможете сравнить его показания с мультиметром на клеммах АКБ, и скорректировать их при необходимости.
Вольтметр к клеммам АКБ + отдельное питание
Популярный радиолюбительский вольтамперметр
Это самый грамотный и полноценный способ подключения вольтметра в авто. Для подачи отдельного питания в подобных моделях присутствует два дополнительных провода. В некоторых даже встроена схема стабилизации питающего напряжения. Если её нет, или это не удалось выяснить, то напряжение питания можно стабилизировать простейшим модулем из Китая. Стоят они недорого, так как состоят из трёх-пяти радиодеталей.
