Очиститель стекла задней двери ваз 2114, схема подключения

Схема соединений монтажного блока

Наружная цифра в обозначении наконечника провода — номер колодки, внутренняя — условный номер наконечника.

К1 — Реле включения очистителей фар; К2 — Реле-прерыватель указателей поворота и аварийной сигнализации; КЗ — Реле очистителя ветрового стекла; К4 — Реле контроля исправности ламп; К5 — Реле включения стеклоподъемников (в вариантном исполнении автомобиля); К6 — Реле включения звуковых сигналов; К7 — Реле включения обогрева заднего стекла; К8 — Реле включения дальнего света фар; К9 — Реле включения ближнего света фар; F1-F16 — Плавкие предохранители

Схемы электрооборудования автомобилей ВАЗ 21140, 21144, 211440, 2113, 2115 с инжекторным двигателем 1.5л (ВАЗ-2111 и ВАЗ 21114) и 1.6л (ВАЗ-11183), а также карбюраторный двигатель 1.5л — ВАЗ-21083 (Самара 2; 1997-2013)

Повреждение проводки

Отказ стеклоочистителя из-за неисправной проводки часто встречается в старых автомобилях или в автомобилях, где проводка между крышей и крышкой багажника установлена неправильно. Наличие электрической схемы облегчит ремонт цепи.
Электрическая схема включает в себя все перечисленные выше компоненты:

• Жгут проводов;
• Мотор-редуктор, приводящий в движение щетку стеклоочистителя по ветровому стеклу;
• Предохранитель в электрической коробке;
• Двигатель стиральной машины;
• Реле.

Как видите, даже неопытный водитель может устранить неисправность заднего стеклоочистителя, поэтому не стоит расстраиваться, если вы обнаружили проблему.

6 — Если необходимо включить омыватель ветрового стекла, потяните рычаг на себя. В этом положении рычаг не фиксируется. Одновременно включается омыватель ветрового стекла. Если автомобиль оборудован омывателями фар, омыватели фар также включаются в этом положении при включении фар;

7 — Нажмите на рычаг, если необходимо включить стеклоочиститель задней двери. Это положение рычага является фиксированным;

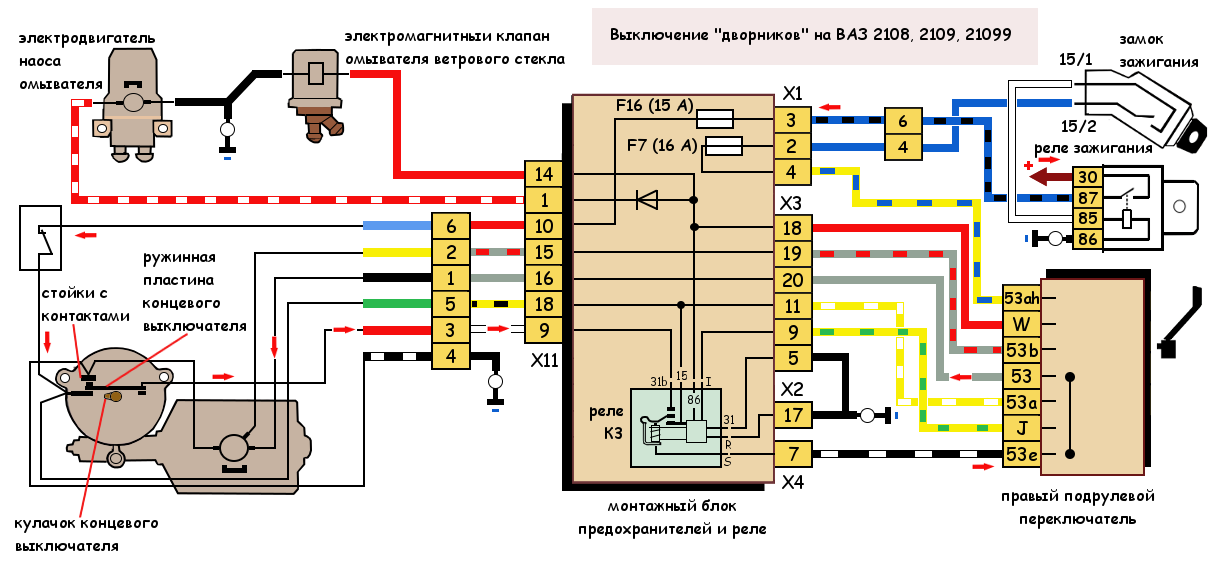

ВАЗ-2109: не работают стеклоочистители. Возможные причины проблемы

В этой статье мы поговорим о том, почему не работают стеклоочистители на ВАЗ-2109. Мы рассмотрим основные причины этой неисправности, а также способы ее устранения.

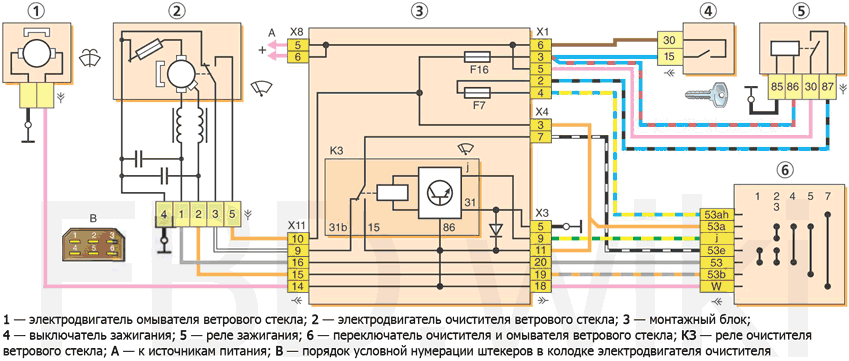

Конструкция стеклоочистителя ВАЗ-2114

Стеклоочиститель на автомобиле ВАЗ-2114, так же как и на других моделях, состоит из таких составляющих, как:

• привод (электродвигатель с длинным валом);
• редуктор;
• система рычагов (трапеция).

Именно последняя деталь приводит в движение дворники.

На передней части ротора электродвигателя нарезан червяк, который приводит в движение главную шестерню редуктора. Когда включается стеклоочиститель, на электродвигатель поступает напряжение, и вал начинает вращение, приводя в движение редуктор. Благодаря ему двигаются рычаги, к которым крепятся концы корпуса дворников, выведенные на внешнюю часть кузова автомобиля. На одном из концов вала располагается специальный крючок. С его помощью происходит управление подвижным контактом остановки стеклоочистителя в крайнем положении.

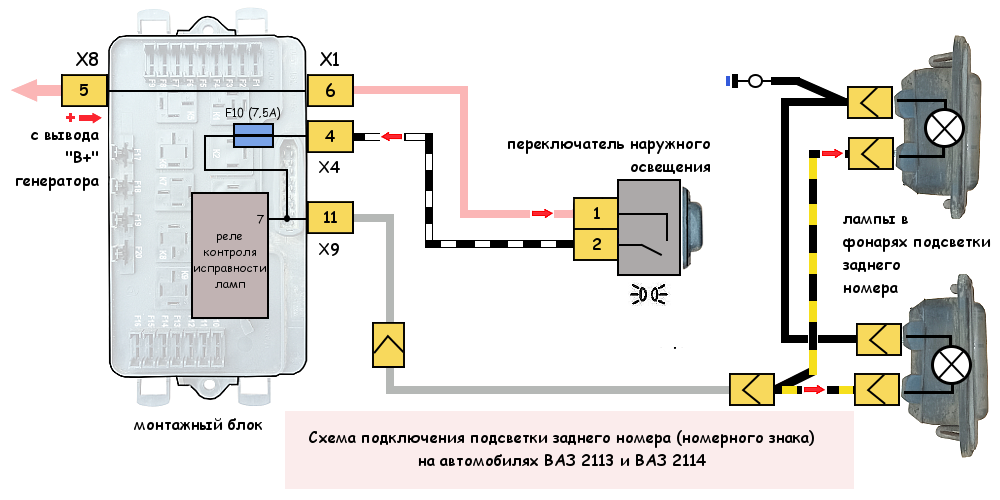

Схема габаритных огней, ламп стоп-сигнала, подсветка салона

1. Лампы габаритного света в фарах;
2. Лампа освещения моторного отсека;
3. Монтажный блок;
4. Выключатель лампы освещения моторного отсека;
5. Выключатель зажигания;
6. Переключатель наружного освещения (фрагмент);
7. Лампа сигнализатора наружного освещения в комбинации приборов;
8. Лампы габаритного света и сигналов торможения в наружных задних фонарях;
9. Фонари освещения номерного знака;
10. Регулятор освещения приборов;
11. Выключатель сигналов торможения;
12. Блок бортовой системы контроля; К4 — Реле контроля исправности ламп (внутри реле показаны контактные перемычки, которые должны устанавливаться при отсутствии реле); А — к источникам питания; В — к лампам подсветки выключателей и приборов; С — к дополнительному сигналу торможения

Не работают дворники на ваз 21099 карбюратор. Какой размер щёток стеклоочистителя (дворников) ВАЗ

Задний «дворник» — очиститель заднего стекла расположен на задней двери автомобилей ВАЗ 2108, 2109. Он состоит из моторедуктора, рычага и щетки («дворника»). Омыватель заднего стекла состоит из электродвигателя в бачке омывающей жидкости, электромагнитного клапана включения омыва заднего стекла, трубок, по которым подается омывающая жидкость и форсунке над задней дверью.

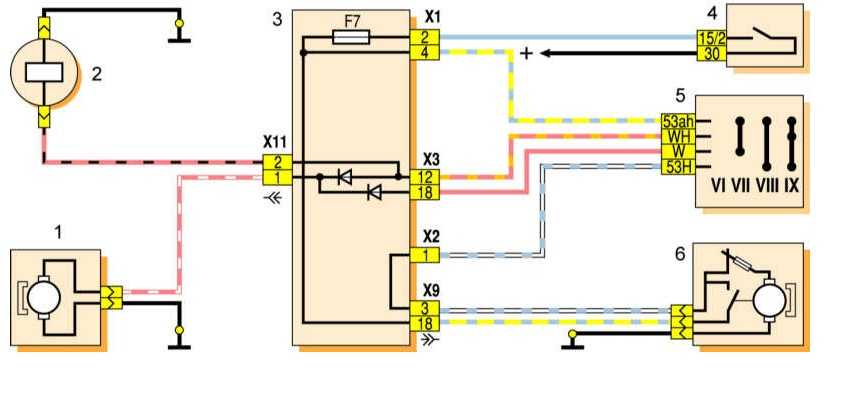

Схема включения очистителя и омывателя заднего стекла (заднего «дворника») автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093 выпуска до 1998 года с монтажным блоком 2114 и «высокой» панелью приборов

Особенности электрических схем включения очистителя и омывателя заднего стекла (заднего «дворника»)

— Электрический ток поступает в систему включения очистителя и омывателя с вывода «30» генератора, при замыкании контактов «30» и «15/2» замка зажигания.

— На подрулевой переключатель (правый, вывод «53ah») ток поступает с замка зажигания, через предохранитель №4 (F7) и колодку Ш3 (Х3) монтажного блока.

— При замыкании контактов «53ah» и «53H» подрулевого переключателя включается моторедуктор очистителя на задней двери автомобиля, при замыкании контактов «53ah» и «WH» омыватель заднего стекла.

Примечания и дополнения

— Очиститель заднего стекла на автомобилях ВАЗ 2108, 21081, 21083, 2109, 21091, 21093 включается правым подрулевым переключателем: фиксированное положение «от себя». Если переключатель нажать дальше (нефиксированное положение) включится электродвигатель омывателя заднего стекла. Омыватель включается через реле времени (К1), расположенное в монтажном блоке, которое позволяет ему выключаться с задержкой в 5 секунд после отпускания подрулевого рычага. На автомобилях с монтажным блоком 2114 (например, 2114-3722010-60) реле времени отсутствует, и струя жидкости прекращается сразу после отпускания рычага из нефиксированного положения.

— На автомобилях ВАЗ 21099 очиститель и омыватель стекла задней двери отсутствует.

Еще статьи по омывателю и очистителю заднего стекла автомобилей ВАЗ 2108, 2109

Всем привет. Подскажите пожалуйста в чем причина включения заднего дворника при заводе автомобиля? Стоит автозавод, вышел на улицу дворник задний работает а рычаг стоит в положений выкл. Ключом завожу тоже иногда включается сам по себе и для выключения надо вкл и выкл дворник. Кто что подскажет?

Заменил гитару, все работает отлично. На замену ушло 3 минуты.

Задний «дворник» — очиститель заднего стекла расположен на задней двери автомобилей ВАЗ 2108, 2109. Он состоит из моторедуктора, рычага и щетки («дворника»). Омыватель заднего стекла состоит из электродвигателя в бачке омывающей жидкости, электромагнитного клапана включения омыва заднего стекла, трубок, по которым подается омывающая жидкость и форсунке над задней дверью.

Читать также: Как работают хабы на уаз

Особенности электрических схем включения очистителя и омывателя заднего стекла (заднего «дворника»)

— Электрический ток поступает в систему включения очистителя и омывателя с вывода «30» генератора, при замыкании контактов «30» и «15/2» замка зажигания.

— На подрулевой переключатель (правый, вывод «53ah») ток поступает с замка зажигания, через предохранитель №4 (F7) и колодку Ш3 (Х3) монтажного блока.

— При замыкании контактов «53ah» и «53H» подрулевого переключателя включается моторедуктор очистителя на задней двери автомобиля, при замыкании контактов «53ah» и «WH» омыватель заднего стекла.

Примечания и дополнения

Еще статьи по омывателю и очистителю заднего стекла автомобилей ВАЗ 2108, 2109

Конструкция стеклоочистителя ВАЗ-2114

Стеклоочиститель на автомобиле ВАЗ-2114, так же как и на других моделях, состоит из таких составляющих, как:

• привод (электродвигатель с длинным валом);
• редуктор;
• система рычагов (трапеция).

На передней части ротора электродвигателя нарезан червяк, который приводит в движение главную шестерню редуктора. Когда включается стеклоочиститель, на электродвигатель поступает напряжение, и вал начинает вращение, приводя в движение редуктор. Благодаря ему двигаются рычаги, к которым крепятся концы корпуса дворников, выведенные на внешнюю часть кузова автомобиля. На одном из концов вала располагается специальный крючок. С его помощью происходит управление подвижным контактом остановки стеклоочистителя в крайнем положении.

Итак, почему не работает омыватель? Распространенные причины

1. Уровень омывающей жидкости. В данном случае все довольно просто, проверяем уровень омывающей жидкости в бачке, после чего доливаем до уровня если ее мало, или продолжаем поиск проблемы.
2. Замерзла «омывайка». С приходом холодов, многие забывают заменить омывающую жидкость, в результате чего она просто замерзает в бачке. В итоге при попытке очистить лобовое стекло ничего не происходит, мотор гудит, а жидкость не поступает. В данной ситуации вся вина летит именно на вас, так как вы не выполнили своевременную замену летней жидкости на зимнюю. Исправить ситуацию можно путем отогрева, либо добавив в бачок грамм 200 спирта или специальный размораживатель.
3. Шланги. Повреждение шлангов подачи жидкости или банальное соскакивание шланга со штуцера может привести к тому, что омыватель при нажатии не будет подаваться. Проверить в чем дело можно заглянув под капот или заехав на смотровую яму. Если шланг поврежден, его следует заменить, я думаю, это логично!?
4. Форсунки. Нет, речь идет не о топливных форсунках, а о тех, которые распыляют омыватель на стекло. Порою форсунки омывателя засоряются или замерзают, после чего работа системы может быть нарушена. Проверить виновны ли форсунки в том, что омыватель стекла не работает довольно просто. Снимаем шланг подачи со штуцера форсунки омывателя, затем активируем омыватель и смотрим происходит ли подача жидкости. Если жидкость поступает через шланг, скорее своего форсунки забиты. Забиваются «форсы» грязью, песком, ржавчиной, льдом, да чем угодно… Решение проблемы следующее — либо выполняем их промывку, либо производим их замену.
5. Предохранитель. Иногда моторчик омывателя не работает из-за перегоревшего предохранителя. В таком случае ваша задача найти соответствующий предохранитель и проверить его целостность. Вышедший из строя предохранитель меняем и проверяем работу омывателя.
6. Проводка, клеммы и контакты. Иногда не работает моторчик (насос) омывателя по вине плохого контакта или разрыва цепи. К примеру, проводка может быть повреждена или клеммы самого моторчика могут заржаветь или окислиться, в результате чего подача омывателя будет невозможна.
7. Выключатель. Редко, но все же случается, что омыватель стекла не работает именно по вине самой кнопки (выключателя) активирующей устройство. Понять в чем дело поможет мультиметр или электрик, подключаем электроды и «прозваниваем» проводку и саму кнопку.
8. Моторчик (насос). Если при нажатии на кнопку вы не слышите никакого звука, возможно насос омывателя вышел из строя. Такое заключение можно сделать только после того, как вы исключите все вышеперечисленные варианты. Проверка насоса производится при помощи мультиметра или тестера, для удобства, желательно демонтировать устройство.

Чтобы не допустить поломок, в дальнейшем следите за уровнем и состоянием омывающей жидкости, не допускайте окисления клемм, а также скачков напряжения в бортовой сети авто. Вовремя меняйте летнюю «омывайку» на «незамерзайку», а также выбирайте только качественные жидкости, только так вы сможете избежать проблем с омывателем.

На этому у меня все. Напишите, какие неисправности омывателя известны вам, а также как вам удалось обнаружить поломку. Теперь вам известны наиболее распространенные причины, по которым не работает омыватель лобового, и в случае необходимости, вы сможете самостоятельно установить неисправность, а также принять меры по ее устранению.

Ремонт стеклоочистителя

Поскольку схема системы достаточно простая, произвести ее ремонт в домашних условиях не составит труда. Мы не будем долго описывать ремонт, поскольку его можно выполнить без инструкции, в частности, речь идет о замене форсунок, шлангов и моторчика. В случае с мотором, при замене от него надо просто отключить шланг и произвести его демонтаж из бачка, заменив на новый. При установке нового насоса поверхность соприкосновения с бачком следует обработать герметиком, чтобы исключить возможность протечки.

Подробно остановимся именно на ремонте трапеции, поскольку эта часть конструкции чаще всего вызывает вопросы у владельцев четырок. Как сказано выше, по причине неработоспособности трапеции щетки стеклоочистителя будут медленно работать, поэтому данный элемент надо будет поменять. В принципе, замена производится в случае механических повреждений устройства. В целом процесс замены довольно простой, однако для правильного выполнения задачи необходимо соблюдать последовательность действий, описанную ниже.

1. Сначала отключите проводку под капотом, которая соединяется с блоком.
2. Произведите демонтаж защитного кожуха, за которым скрывается вентилятор отопителя. Также надо будет демонтировать фильтр печки.
3. Мотор печки надо отключить от бортовой сети, для этого его просто отодвиньте в сторону. Снимать этот элемент не обязательно.
4. Далее, со стеклоочистителя снимается накладка. Под прорезиненным кожухом вы можете увидеть гайку, фиксирующую дворник. Сам кожух следует немного приподнять — так вы сможете без проблем открутить гайку, после чего стеклоочиститель можно демонтировать.
5. После этого надо снять кольца, а также уплотнительные компоненты с вала очистителя. То же самое надо сделать и с другим дворников.
6. В моторном отсеке вы можете увидеть болты, фиксирующие трапецию — их надо выкрутить. На завершающем этапе необходимо демонтировать моторчик отопителя и блок или выкрутить редуктор трапеции, а затем ее извлечь.

Схема габаритных огней, ламп стоп-сигнала, подсветка салона

1. Лампы габаритного света в фарах;
2. Лампа освещения моторного отсека;
3. Монтажный блок;
4. Выключатель лампы освещения моторного отсека;
5. Выключатель зажигания;
6. Переключатель наружного освещения (фрагмент);
7. Лампа сигнализатора наружного освещения в комбинации приборов;
8. Лампы габаритного света и сигналов торможения в наружных задних фонарях;
9. Фонари освещения номерного знака;
10. Регулятор освещения приборов;
11. Выключатель сигналов торможения;
12. Блок бортовой системы контроля; К4 — Реле контроля исправности ламп (внутри реле показаны контактные перемычки, которые должны устанавливаться при отсутствии реле); А — к источникам питания; В — к лампам подсветки выключателей и приборов; С — к дополнительному сигналу торможения

Причины неисправности и их устранение

Нередко стеклоочистители не реагируют на переключение режимов. Если вы включили стеклоочистители и не слышите ни звука двигателя, ни щелчков реле при переключении рычага, то причина может крыться в трех местах:

В этом случае сначала проверьте работоспособность предохранителя. Он расположен на печатной плате с маркировкой F5. Проверить его работоспособность можно с помощью простого тестера. Также следует проверить биметаллический предохранитель, расположенный в коробке передач стеклоочистителя. Если стеклоочистители на автомобиле ВАЗ-2114 перестают работать зимой, то причина, скорее всего, одна — сильный мороз. Этот же предохранитель предотвращает включение стеклоочистителя, если щетки перегреваются или примерзают к стеклу.

Затем проверьте реле («короткое замыкание» на печатной плате). Найдите и предварительно замените его новым выключателем, затем проверьте стеклоочистители. Если стеклоочиститель не работает, ищите проблемную зону дальше.

Самостоятельно проверить работу выключателя сложно. Он состоит из сложной конструкции, поэтому его проще заменить, чем пытаться отремонтировать. Если стеклоочиститель не работает вместе с индикатором, место проблемы — переключатель, расположенный под рулевым колесом.

Перестали работать дворники: самые распространенные причины

С течением времени каждый владелец автомобиля сталкивается с тем, что дворники вдруг перестают функционировать. Возникающие неполадки обнаруживают себя либо полной остановкой, либо появлением посторонних звуков при работе (например, скрипа).

Механическая часть стеклоочистителя, как правило, очень надежная. Поэтому обычно дворники могут не работать по следующим причинам:

1. Большая выработка движущихся частей системы или отсутствие смазки в необходимых местах. Чтобы механизм стеклоочистителя работал исправно и не выходил из строя по непонятным причинам, требуется проведение осмотра и техобслуживания, пусть и не слишком частое.
2. Неправильное использование дворников. В качестве примера – в зимнее время года перед включением их требуется открепить от стекла (в идеале – растопить лед на них). Если этого не сделать, то при запуске это может стать причиной выхода из строя предохранителя, двигателя или приводной тяги.

Как правило, причиной поломки стеклоочистителя часто бывают неисправности электрической части устройства:

• Жужжания мотора не слышно, дворники не работают (не двигаются ни в одном из режимов работы). В этом случае причиной может быть неисправность следующих элементов: проводки, разъемов, переключателей или мотора-редуктора.
• Дворники работают, но очень медленно. Вероятнее всего, причина также в моторе-редукторе. Возможно, произошло окисление и покрытие ржавчиной приводных механизмов. Обычно их требуется почистить и смазать или проверить корректность сборки механизма.
• При включенном прерывистом режиме стеклоочистители работают постоянно. Причина, скорее всего, в поломке реле, которое придется заменить, так как оно не ремонтопригодно. В случае если дворники работают и слышен звук моторчика, можно также диагностировать неисправность реле-прерывателя.
• Слышно, как работает мотор, но дворники не двигаются. В этом случае причина, скорее всего, в обрыве тяги или контактных элементов.
• Не работает рычажная тяга механизма стеклоочистителей. Причиной неисправности может быть окисление или повреждение контактных элементов тяги.
• Стеклоочистители работают некорректно – не передвигаются на исходные позиции. Причиной поломки в этом случае могут быть неправильный монтаж, проблемы в контактной группе мотора-редуктора, износ или срез шлицы на приводах щеток.
• Дворники не работают при подаче жидкости омывателя на стекла. Причиной может быть поломка подрулевого переключателя или дефекты электропроводки и электрических соединений.

К причинам отказа в работе дворников механического характера можно отнести:

• Самораскручивание (полное или частичное) гайки, соединяющей кривошип с редукторной осью. Такой дефект несложно определить при включенных дворниках, так как мотор-редуктор работает, а щетки не двигаются.
• Гайка крепления поводка дворника затянута слабо, либо сорвана ее резьба. Причиной может быть неправильная установка поводка в начальное положение. Избежать этого довольно просто – нужно закручивать гайки с требуемым моментом, перед окончательной затяжкой необходимо поставить стеклоочистители в нужное положение.
• Дворники не чистят стекло по причине плохого прилегания. Самой простой причиной является износ самих щеток. Щетки необходимо просто заменить. Вторая по распространенности причина – слабое прилегание щеток к стеклу из-за механических помех. Вариант ее устранения – очистить дворник от посторонних предметов, мешающих нормальному прижиму. Но если таковых не обнаружено, то необходимо осмотреть механизм стеклоочистителя, разобрать, найти и поменять детали с большим износом.

Из вышеизложенного следует, что причиной того, что не работают дворники, могут быть как неисправности электродвигателя и электропроводки, так и отказ механической составляющей рассматриваемого узла автомобиля. Очень часто подвержена поломкам трапеция – механизм привода и передвижения дворников. Как действовать, когда ломается или не работает стеклоочиститель, читайте далее в статье.

Название сайта: надежный партнер в выборе запчастей и аксессуаров для Вашего автомобиля

Название сайта — это надежный и проверенный партнер, который предоставляет широкий ассортимент запчастей и аксессуаров для автомобилей ВАЗ 2114 и других моделей.

На сайте Вы найдете:

• Оригинальные и качественные неоригинальные запчасти для ВАЗ 2114, которые прошли все необходимые сертификации и испытания.
• Аксессуары, которые помогут вам улучшить комфорт и безопасность в автомобиле, например: чехлы для сидений, коврики в салон, солнцезащитные шторки на окна, системы мультимедиа и многое другое.
• Доставка по всей стране, которая осуществляется надежными транспортными компаниями и гарантирует своевременную доставку товаров.
• Гарантийное обслуживание на все приобретенные товары, благодаря чему Вы можете быть уверены в их качестве и надежности.

Важно отметить, что все предлагаемые нашей компанией товары имеют отличное соотношение цены и качества. Мы отбираем только проверенные и надежные запчасти и аксессуары, чтобы Вы могли быть уверены в их долговечности и надежности

Название сайта — это место, где Вы можете найти все необходимые запчасти и аксессуары для своего автомобиля и быть уверены в их качестве. Мы поможем подобрать и заказать нужные детали, а также ответим на все ваши вопросы по их установке и использованию.

Не откладывайте на потом замену поломанных запчастей или приобретение желаемых аксессуаров — посетите название сайта и сделайте свой автомобиль еще лучше и комфортнее уже сегодня!

При срабатывании реле не запускается электродвигатель

Причиной отказа в работе электродвигателя может оказаться как перегоревший предохранитель, так и он сам. Предохранители необходимо протестировать на работоспособность. Если они в рабочем состоянии, нужно осмотреть трапецию, расположенную под капотом, возможно, она деформировалась или в нее попал посторонний предмет. В сильный мороз, опять же, следует проверить, не примерзли ли щетки к ветровому стеклу.

Если трапеция в норме, а щетки стеклоочистителя двигаются свободно, обязательно стоит проверить электродвигатель. Для исключения других неисправностей его следует снять с автомобиля и подключить напрямую к аккумулятору. Если он начал работать, тогда впору искать причину в электрической цепи.

Мотор-редуктор

Самая нежелательная неисправность – поломка моторчика очистителя. Ломается он редко, но ремонту не поддается, поэтому требует полной замены. Цена его невелика, поэтому достаточно произвести замену детали в сборе и очиститель снова заработает.

Причины перегорания моторчика следующие:

• Постоянные нагрузки и работа «на сухую»;
• Износ внутренних механизмов;
• Попадание влаги в корпус и возникновении коррозии;
• Механическая поломка.

Отметим, что для продление срока «жизни» моторчика щетка стеклоочистителя должна меняться с регулярной периодичностью. При износе щетки теряется качество скольжения по стеклу, из-за чего на моторчик передается повышенная нагрузка. Самостоятельный ремонт неисправного стеклоочистителя возможен, но требует опыта в работе с электроприборами и механизмами. Найти ремкомплекты на эту деталь проблематично, поэтому стоит рассмотреть вариант с установкой нового мотора. Мотор-редуктор заднего дворника не требует значительного ухода, но не терпит перегрузок и работы по сухому стеклу. Также для продления срока службы стоит учитывать размер дворников, т.к. длинный очиститель передвигать по стеклу сложнее.

Двигатель в прерывистом режиме не останавливается

Прерывистый режим отличается от остальных тем, что в конце каждого цикла стеклоочистители останавливаются в исходном положении. Это достигается за счет перемещения кулачка, расположенного на заднем конце вала редуктора. Он закрывает и открывает подвижный контакт концевого выключателя стеклоочистителя. Нарушения в работе дворников в прерывистом режиме обычно связаны с его неисправностью: износ, повреждение. Кроме того, проблема может быть в коммутационной пластине или в ее контактах.

Легко заменить кулачок независимо. Что касается пластины и контактов, то, при необходимости, их нужно просто согнуть.

Модификации авто 2114

ВАЗ-21140. Модификация с 8-клапанным инжекторным двигателем ВАЗ-2111, объемом 1,5 литра и мощностью 77 лошадиных сил. Серийное производство с 2003 по 2007 год

ВАЗ-21144. Модификация с 8-клапанным двигателем ВАЗ-21114, объемом 1,6 литра и мощностью 81,6 лошадиные силы. Годы серийного производства 2007-2013.

ВАЗ-211440. Еще одна модификация выпущенная в 2007 году, на нее был установлен двигатель ВАЗ-11183, объемом 1,6 литра и мощностью 82 лошадиные силы. Автомобиль сняли с производства в 2013 году.

ВАЗ-211440-24. Выпущенная в 2009 году модификация с инжекторным 16-клапанным двигателем ВАЗ-21124, объемом 1,6 литра и мощностью 89.1 лошадиных сил. Снята с производства в 2013 году.

Разбираемся в переплетении проводов ВАЗ 2103, 2104 и 21043 при помощи электросхемы

ВАЗ-211440-26. Модификация с 16-клапанным инжекторным двигателем ВАЗ-21126, который соответствует экологическому стандарту Euro-3, объемом 1,6 литра и мощностью 98 л.с. Автомобиль выпускался с 2010 по 2013 год.

Очиститель стекла задней двери ВАЗ 2114, схема подключения

Вот электрическая схема его подключения с описанием элементов и порядка работы (включения и выключения очистителя).

Описание схемы подключения заднего «дворника»

— В электрическую цепь подключения электродвигателя очистителя стекла двери багажника (заднего «дворника») на автомобилях ВАЗ 2114, 2113 напряжение подается с вывода «В+» генератора. Через замок зажигания, после поворота ключа в положение «I».

— Электродвигатель очистителя двухщеточный, с возбуждением от постоянных магнитов со встроенным термобиметаллическим предохранителем, который в случае перегрузки разрывает электрическую цепь.

— Очиститель включается перемещением рычага правого подрулевого переключателя от себя в последнее фиксируемое положение. Если нажать дальше в самое последнее, нефиксируемое положение, то включится электродвигатель омывателя и на заднее стекло из верхней форсунки польется омывающая жидкость облегчая работу щеток. При отпускании рычага омыватель сразу отключается.

Примечания и дополнения

— На автомобилях ВАЗ 2108, 2109, 21099 с монтажным блоком 17.3722 в электрическую цепь включения электродвигателя омывателя было включено реле времени, позволяющее продолжить омывание заднего стекла еще пять секунд после отпускания рычага из крайнего нефиксируемого положения.

— Электрическая цепь очистителя стекла двери багажника защищена предохранителем F7 (30A) в монтажном блоке.

Источник

Управление дворниками

Управление дворниками происходит с установленного на рулевой колонке переключателя, позволяющего работать стеклоочистителю в нескольких режимах, необходимых при разных погодных условиях. В автомобиле ВАЗ-2114 предусмотрено три вида движения дворников:

Часто в автомобилях ВАЗ стеклоочиститель не хочет работать только в одном режиме, поэтому нужно знать не только конструкцию, но и механизм управления системой очистки стекол.

Прерывистый режим начинает работать в первом и втором положении переключателя. За его работоспособность отвечает реле, расположенное на монтажной плате автомобиля и обозначенного на схеме как «КЗ». В третьем положении переключателя дворники работают в постоянном режиме с маленькой скоростью движения. Чтобы переключить стеклоочиститель в постоянный режим работы с высокой скоростью, нужно включить четвертое положение.

Шаг 4: Проверка работоспособности

После того, как вы включили задний дворник на ВАЗ 2114, необходимо убедиться в его работоспособности. Для этого включите зажигание и проверьте работу дворника, включив его на несколько секунд.

Обратите внимание на чистоту стекла – если на нем остались следы грязи или неубранный снег, то это может повредить резину дворника и его работу. При необходимости, очистите стекло

Если дворник не работает, возможно, что проблема заключается в самом дворнике или в электрической цепи. В этом случае, лучше обратиться к специалистам для диагностики и ремонта.

Помните, что правильная работа заднего дворника на ВАЗ 2114 обеспечивает безопасность во время дождей и снегопадов, поэтому необходимо следить за его регулярной проверкой и обслуживанием.
