Как изготовить переходную рамку для магнитолы своими руками?

Казалось бы, при таком огромном выборе переходных рамок которые есть сейчас в продаже кому придет в голову изготавливать рамку под магнитолу своими руками? Однако такой запрос в поисковиках является довольно популярным. Почему? Возможно, кому то нужно изготовить переходную рамку на редкий автомобиль, рамки на который не изготавливаются серийно. Возможно, рамка делается не для стандартной магнитолы а например для установки планшета в автомобиль. Попробуем рассказать о самостоятельном изготовлении переходной рамки подробно, ведь раньше нам довольно часто приходилось это делать.

Несколько вариантов

Панели съемные для автомагнитол

Сегодня и в магазинах предлагается большое количество разнообразных рамок для автомагнитол, но такое положение дел не спасает. Дело в том, что заводская панель не всегда плотно и хорошо входит на место, а это, в свою очередь, порождает другие проблемы. Приходится делать следующее:

• Либо покупать новую магнитолу.
• Покупать отдельную переходную рамку.
• Сделать собственноручно самодельную панель.

У каждого из вышеприведенных решений есть, как недостатки, так и преимущества.

Новая магнитола

Когда пользователь приобретает, порою, дорогостоящую акустическую систему, а головное устройство не входит в приборную панель, либо входит, но болтается, приходится возвращать понравившуюся модель или менять.

Примечание. Учитывая большую стоимость оборудования, подход этот не совсем оправдан.

В магазине при осуществлении покупки, надо заранее спросить про размеры. Простая линейка или рулетка поможет избежать ошибки и сразу определиться с выбором определенной модели.

Примечание. Как ни странно это будет звучать, но и такое решение не всегда проблему способно устранить. Дело в том, что, если рамка встанет, это еще полдела. Автомагнитола должна будет хорошо состыковаться с местом установки, а этого добиться удается не всегда.

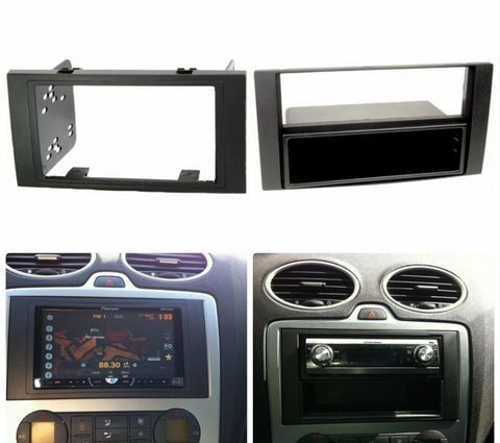

Отдельная переходная рамка

• Даст качественный и надежный монтаж. Переходная рамка прикручивается к панели авто, а затем устанавливается автомагнитола. На сегодняшний день наибольшую популярность получили следующие типы рамок: отдельная рамка для автомагнитолы и отдельная рамка-карман для автомагнитолы.
• Особой разницы между ними нет. В первом случае приобретается просто рамка, во-втором – еще и карман.

Съемные панели для автомагнитол схема

Примечание. Карман рамки – это специальная пластмассовая коробка, открытая с обеих сторон. С одной стороны сюда вставляется лицевая панель устройства, а с другой – подводят внешние провода. Только цена рамки с карманом больше, чем стоимость простой рамки переходника.

Своими руками

• Третий вариант считается наиболее правильным, с любой точки зрения: будь она финансовая либо практическая.
• Такая панель даст возможность соединить друг с другом новую автомагнитолу любого размера(1 или 2 din) и типа с панелью машины.

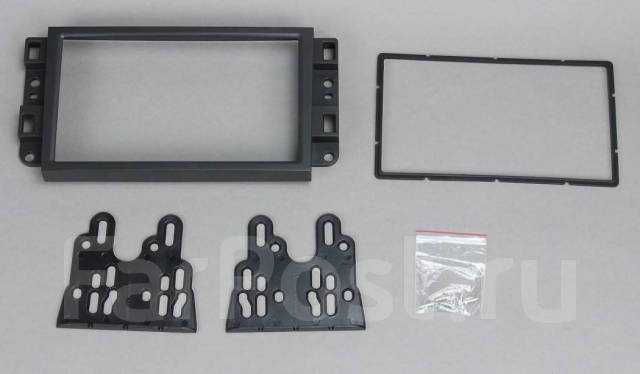

Панельки для автомагнитол

Кроме всего прочего, такая самодельная рамка не потребует вложения каких-либо финансовых средств, ведь все можно изготовить из подручных материалов.

Самостоятельное изготовление рамки

Прежде чем приступить к изготовлению рамки, вам потребуются такие материалы:

• холодная сварка — ее объем зависит от габаритов рамки;
• несколько кусков наждачной бумаги — как крупной, так и мелкой зернистости;
• малярная лента;
• шпаклевка с грунтовкой;
• растворитель или спирт, а также краска (автор видео — канал Автообслуживание своими руками).

Итак, процедура изготовления выглядит следующим образом:

В первую очередь следует обклеить с помощью малярной ленты те места, где будет нанесена холодная сварка, в частности, в данном случае речь идет о приборной панели, а также передней части магнитолы. Обклейте их так, чтобы они не склеились друг с другом. Далее, сверху обклеенной ленты вам необходимо будет натянуть обычную пищевую пленку, а ее края следует закрепить с помощью скотча. Также посредине самой аудиосистемы вам нужно будет зафиксировать нитку — она позволит демонтировать рамку после того, как высохнет сварка.
Чтобы не допустить сложностей с монтажом и демонтажем рамки, между аудиосистемой и местом установки следует установить пластмассовые пластины. Их монтаж необходимо произвести таким образом, чтобы в ходе нанесения холодной сварки эти пластины остались в таком же положении и были извлечены вместе с рамкой. Кроме того, вам потребуется медная проволока, с ее помощью будет выполнена армировка заготовки. Чтобы рамка в целом была более прочной, проволокой следует пройтись по всему периметру.
Когда эти действия будут выполнены, желательно еще раз все проверить, после чего можно начинать процедуру изготовления рамки, вернее, ее заготовки. Для изготовления заготовки вам потребуется обеспечить более прохладную температуру в салоне, чтобы материал быстро не затвердел.
Когда нанесенный материал будет достаточно твердым, вам нужно будет аккуратно демонтировать заготовку из места монтажа

Делайте все осторожно, без лишних усилий, иначе вы можете повредить заготовку.
После извлечения заготовки ее необходимо будет отшлифовать, чтобы избавиться от всего лишнего и точно подогнать внешние контуры рамки. Для шлифовки используется крупнозернистая наждачная бумага, если вы случайно удалили лишнее, то можно попробовать нарастить кусок с помощью холодной сварки

Для более точного выравнивания и подгонки заготовки можно использовать обычный канцелярский нож. Рекомендуем как можно чаще примерять заготовку к посадочному месту, это позволит добиться более оптимального результата.
Когда процедура подгонки будет завершена, заготовку нужно будет зашпаклевать, для выполнения этой задачи вам потребуется специальная шпаклевка для пластмассовых бамперов. Поверхность заготовки следует тщательно зачистить мелкозернистой наждачкой, после чего обезжирить. Когда поверхность будет обезжирена, наносится шпаклевка, в один или два слоя, а когда она высохнет, ее опять нужно будет обработать наждачкой.
Итак, когда поверхность заготовки будет прошпаклевана и зачищена, можно приступать к заключительному этапу. Теперь деталь необходимо будет обезжирить и обработать грунтовкой. Причем грунтовку лучше наносить в несколько слоев — в 2 или даже 3 — это позволит обеспечить более ровную текстуру поверхности. Когда грунтовка полностью высохнет, вам останется только окрасить ее. Краску желательно подобрать в цвет центральной консоли — она может быть обычно, глянцевой или матовой, выбирайте более подходящий вариант для своего авто. Чтобы цвет был более насыщенным, краску также желательно нанести в несколько слоев, причем перед каждым последующим нанесением нужно убедиться, что краска высохла.
Готовый переходник устанавливается в центральную консоль. Желательно, чтобы между ним и приборной панелью не было зазоров, иначе возможно, водитель столкнется с появлением шума или скрипа.

Цена вопроса

Если вы не хотите заниматься самостоятельным изготовлением переходника, его всегда можно купить в магазине. Разумеется, цена в этом случае будет зависеть от модели автомагнитолы. В среднем стоимость самих рамок составляет от 300 до 3 000 рублей. Если вы покупаете переходник с частью центральной консоли, то его стоимость может составить около 5 тысяч рублей.

 Загрузка …

Как установить автомагнитолу

В таком варианте результат произведённой работы должен быть положительным. В автосалонах качество установки может быть уже не таким хорошим, как кажется на первый взгляд. Объясняется это тем, что мастер просто физически не успевает, как следует обслужить весь поток поступающих автомобилей.

Как установить автомагнитолу

В некоторых ситуациях водители, у которых есть навыки самостоятельного ремонта машины, зачастую стараются произвести самостоятельную установку автомагнитолы. Но для этого необходимо знать особенности монтажа и подключения автомагнитол в машины с разными уровнями оснащённости.

В минимальный набор аудиосистемы для автомобиля входит головное устройство, комплект акустических систем, а также проводки. Все последующее оборудование будет появляться с возрастанием требований к качественности звука.

Более распространены сейчас магнитолы стандарта 1DIN. У производителей европейских машин ниша как раз такого размера. У американских, японских и корейских машин ниша для установки автомагнитолы в два раза больше в высоту, которая имеет стандарт 2DIN.

Как и чем закрепить автомагнитолу в автомобиле

Любой головной аппарат крепится двумя методами: фронтальным креплением при помощи специальной монтажной рамы и боковым креплением. В инструкции для магнитолы отлично расписаны эти два метода установки. Фронтальная панель закрепляется при помощи специальной монтажной рамы, которая входит в комплект многих головных устройств 1DIN. Автомобильные магнитолы 2DIN иногда не имеют подобного типа монтажа.

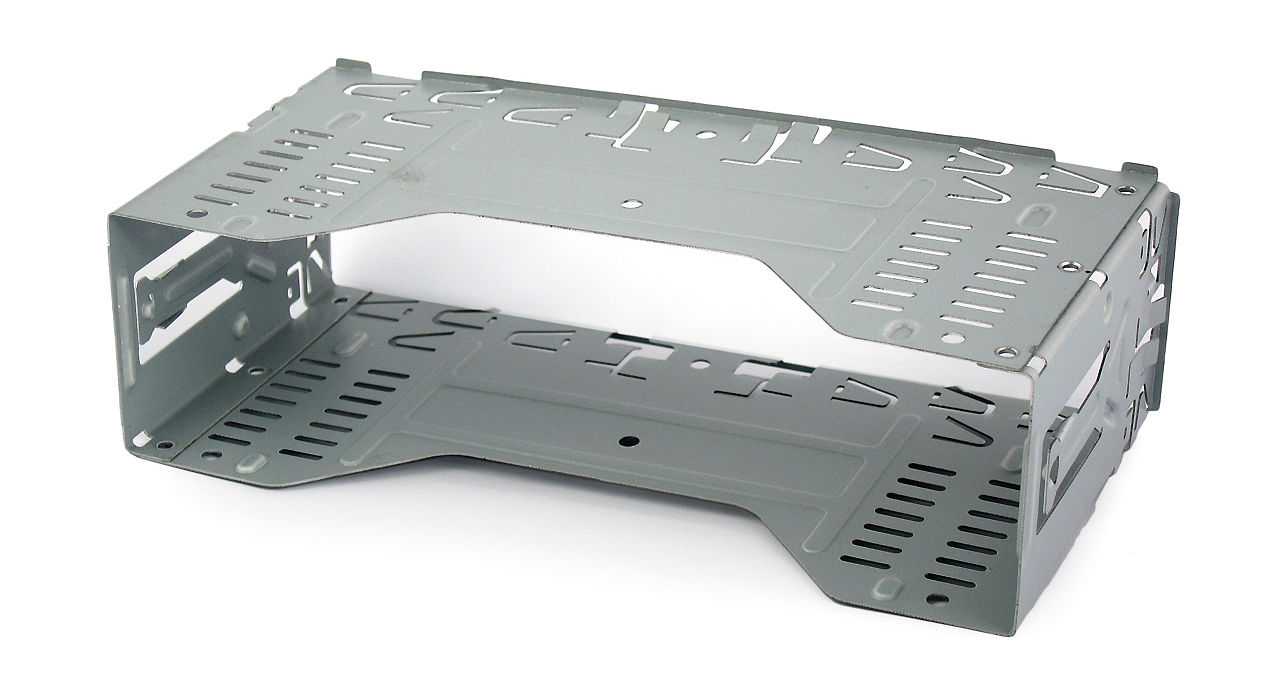

Это объясняется большим весом аппаратов. Чтобы закрепить автомагнитолу требуется вначале поставить держатель в гнездо на панели впереди и отогнуть зубцы для фиксации на угол девяносто градусов. После чего уже подключённая магнитола устанавливается в монтажную раму.

При наличии штатных стандартных элементов крепежа в машине, ставится боковое крепление. Когда выбрана необходимая позиция, чтобы отверстия на кронштейне и автомагнитоле совпадали, закрепляется блок при помощи специальных винтов. Для более надёжного закрепления нужно надёжно затянуть все четыре винта. В инструкции ко всем автомагнитолам всегда есть информация о максимальной длине винтов крепления.

Очень важно во время самостоятельной установки магнитолы аккуратно закрепить её в передней части панели. В комплект к магнитоле входит несколько декоративных рамок, которые закрывают по контуру все устройство

В основном такой рамки хватает. Однако в тех ситуациях, когда в стандартное отверстие для 2DIN ставится автомагнитола стандарта 1DIN, понадобиться, применить специальную рамку с заглушкой.

Подключение автомагнитолы своими руками

Во время подключения магнитол 1DIN и 2DIN, используется провода со специальными разъёмами либо стандартный разъем ISO. Иногда в автомобиле отсутствует разъем и проводка. Если нет проводки, потребуется проложить её собственноручно. Это довольно сложная ситуация, когда установщику понадобиться, произвести прокладку проводки незаметно под обшивкой салона.

Просто замечательно, если в машине предусмотрен разъём ISO, тогда вопрос как установить автомагнитолу будет решен очень быстро. В этом варианте следует соединить подходящие части разъёма машины с головным устройством и вставить штекер для антенны в гнездо.

К большому огорчению машины с нестандартными разъёмами встречаются намного чаще. Здесь можно поступить несколькими наиболее простыми способами: использовать дополнительный переходной разъём либо же откусить разъем в машине и головном аппарате с дальнейшим соединением каждого из проводов в отдельности.

Что делать, если новая рамка не входит в существующую приборную панель?

Если вы столкнулись с такой проблемой, что новая рамка для автомагнитолы не подходит по размерам для вашей центральной консоли, у вас есть несколько вариантов решения проблемы:

Покупка новой магнитолы

Более простой по реализации способ — это обменять купленную автомагнитолу в магазине или купить новый девайс, если позволяет бюджет. Разумеется, такой вариант подойдет далеко не всем. Лучше всего при покупке аудиосистемы руководствоваться размерами уже имеющейся магнитолы или технологического разъема для ее установки. Поэтому перед тем, как пойти в магазин, следует с помощью рулетки произвести замер не только ширины и высоты, но и глубины погружения в панель. Имея на руках размеры, вы сможете сразу же при покупке сузить ассортимент аудиосистем, которые вам подойдут.

Но нужно учитывать, что такой способ далеко не всегда дает необходимый результат. В том случае, если даже система станет в посадочное место, необходимо удостовериться в том, что магнитола сможет нормально состыковаться. Так или иначе, но рамка купленной магнитолы должна в любом случае нормально состыковаться с местом монтажа.

Приобретение новой рамки

Съемные переходные рамки для магнитол в последнее время являются более востребованным вариантом, поскольку они позволяют надежно и качественно зафиксировать устройство в месте монтажа.

Такая рамка фиксируется на центральной консоли автомобиля, на сегодняшний день потребителям предлагается несколько вариантов таких рамок:

• именно рамка для аудиосистемы;
• рамка-карман (автор видео — Игорь Корчагин).

Существенный минус этого варианта заключается в его стоимости, особенно, если сравнивать с первым способом. Однако, несмотря на такую цену, второй вариант более приемлемый и значительно чаще используется нашими соотечественниками в силу множества преимуществ.

Создаем форму.

Итак у нас есть основа, в виде родной детали или стеклопластиковой основы (про неё читайте ).

Мы расположили ответную часть (рамку магнитолы, шахту, деревянную панель и т.п.), которая будет сопрягаться с магнитолой относительно основы. Теперь необходимо закрепить эту ответную часть чтобы она не двигалась пока мы будем создавать форму. К сожалению, фото об этом этапе изготовления переходной рамки у нас не осталось, поэтому будем использовать фото изготовления подиумов, все равно технология одинаковая:

На фотографии к стеклопластиковой основе на стойках закреплено кольцо под динамик. Конечно, в случае изготовления переходной рамки стойки можно взять и поменьше но суть остается.

В примере с Mazda 6 мы закрепили металлическую шахту от магнитолы к пластиковой основе саморезами:

Затем берем хорошо тянущуюся ткань и обтягиваем то что получилось, чтобы создать форму. В качестве ткани можно взять простые женские колготки (с большой плотностью) или акустическую ткань (радиоткань). Главные требования к ткани — чтобы хорошо тянулась и была достаточно тонкой, чтобы хорошо пропитывалась полиэфирной смолой.

Если у вас основой является «родная» пластиковая деталь то с большой вероятностью полиэфирная смола не приклеится хорошо к пластику, поэтому заранее обработайте поверхность пластика грубой наждачкой, обезжирьте. Ткань лучше тоже дополнительно закрепить на пластике, например скобами из мебельного степлера или супер-клеем, иначе велика вероятность того что после затвердевания ткань отвалится от пластика, а нам этого точно не хочется.

Ткань аккуратно натягиваем на детали, чтобы получилась форма. При определенной сноровке можно получить очень красивые формы. Затем тщательно пропитываем ткань полиэфирной смолой, следим чтобы она хорошо приклеилась к деталям. Вот как это выглядит на примере подиума:

Ждем пока полиэфирка высохнет и накладываем несколько слоев стекломата для жесткости. Я рекомендую использовать именно стекломат, т.к. он гораздо охотней принимает форму чем стеклоткань, да и стоит дешевле. Стеклоткань хорошо использовать на больших и плоских поверхностях, а в нашем случае стекломат с небольшой плотностью, например 300гр/м². Советов по работе с полиэфирными смолами и стекломатом очень много в интернете, поэтому я не буду здесь их повторять. Еще раз повторю только то что полиэфирная смола плохо клеится к пластику, поэтому нужно сделать его максимально шершавым, чтобы смоле было за что держаться и лучше закрепить ткань дополнительно скобами или еще как-нибудь. В перерывах между слоями неплохо было бы примерить то что получается на место в автомобиль, дело в том что при высыхании деталь может «повести», и придется все переделывать. Особенно аккуратно обращайтесь с тонкими пластиковыми рамками — не перетягивайте ткань.

После того как вы набрали требуемую толщину (а она зависит от того какая механическая прочность нужна в итоге, например будет ли магнитола крепиться к рамке), мы обрабатываем поверхность наждачной бумагой и шпаклюем. Вот что приблизительно мы должны получить:

установка автозвука Киев, установка автомагнитолы Киев, шумоизоляция авто Киев

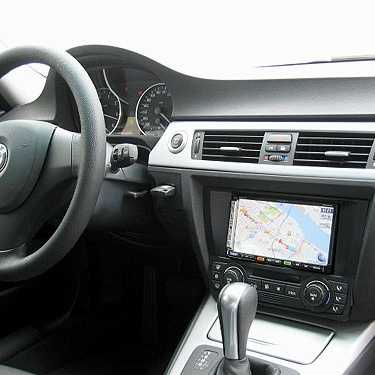

автомобильная магнитола с экраном 10″

Действительно, магнитола с таким экраном поместится не на каждой приборной панели, все зависит от конфигурации приборной панели, переходной рамки через которую придется установить магнитолу и расположения органов управления климат-контролем, который обычно находится рядом с штатной магнитолой.

штатная магнитола Jeep Grand Cherokee

Мы использовали CAN-адаптер Connects2 CTSCH00C, который полностью решает все проблемы с подключением нештатной магнитолы к CAN-шине на очень многих автомобилях Chrysler. Подключение адаптера производится разъем-в-разъем, никаких дополнительных настроек не требуется, кроме программирования кнопок руля на китайской магнитоле. Адаптер универсальный и позволяет подключиться к двум вариантам разъемов Chrysler, поэтому один из разъемов на фото не задействован.

Подключаем магнитолу с помощью CAN-адаптера Connects2

CAN-адаптер Connects2 CTSCH00C позволяет подключить кнопки на руле и активировать штатный усилитель через CAN-шину

После того как подключение было проверено, мы перешли к физической установке магнитолы. Мы распилили заводскую пластиковую рамку под размер 2 din.

Вот что у нас получилось в итоге:

магнитола с большим экраном 10″ на Android позволяет даже посещать популярные сайты в интернете

Карта и подсказки навигации гораздо лучше воспринимаются на большом экране. Магнитола работает на операционной системе Android, при наличии 3G модема или использовании телефона в качестве точки доступа программа Яндекс-карты строит маршрут с учетом пробок:

В результате владелец автомобиля получил навигацию на большом экране с онлайн-пробками, полноценную развлекательную систему, поддерживающую все распространенные медиа-форматы, полностью сохранен штатный функционал автомобиля такой как штатный усилитель и кнопки на руле. Также дополнительно была установлена камера заднего вида и видеопарктроник, с выводом на большой экран.

По поводу установки автомагнитолы в Киеве вы можете обращаться к нам по адресу ул. Константиновская 71.

• Таруса температура воды в оке



• Водитель степанов был признан инвалидом работник предъявил справку мсэ и написал заявление



• Как выставить зажигание на газ 66



• Сел аккумулятор крайслер себринг



• Подключение лямбда зонда змз 405

Шаг 4: Подключение магнитолы к автомобильной проводке

После установки рамки магнитолы в панель приборов автомобиля, необходимо подключить ее к автомобильной проводке. Для этого потребуется использовать специальные провода и разъемы, которые обычно входят в комплект магнитолы.

Первым делом необходимо разобраться в цветовой гамме проводов автомобиля и магнитолы, чтобы правильно подключить их друг к другу. Для этого рекомендуется обратиться к инструкции к автомобилю или магнитоле, где указаны соответствия цветов проводов.

После того как вы разобрались в цветовой гамме проводов, можно приступать к подключению магнитолы к автомобилю. Для этого необходимо:

Цвет провода автомобиля	Цвет провода магнитолы	Назначение провода
Красный	Красный	Питание (+12V)
Черный	Черный	Заземление
Желтый	Желтый	Постоянное питание (+12V)
Синий	Синий	Управление усилителем
Серый	Серый	Передний правый динамик (+)
Серый с черной полосой	Серый с черной полосой	Передний правый динамик (-)
Зеленый	Зеленый	Задний правый динамик (+)
Зеленый с черной полосой	Зеленый с черной полосой	Задний правый динамик (-)
Белый	Белый	Передний левый динамик (+)
Белый с черной полосой	Белый с черной полосой	Передний левый динамик (-)
Фиолетовый	Фиолетовый	Задний левый динамик (+)
Фиолетовый с черной полосой	Фиолетовый с черной полосой	Задний левый динамик (-)

Подключение проводов следует производить с помощью клемм или пайки. Необходимо обеспечить надежное и безопасное соединение проводов, чтобы избежать перегрева и короткого замыкания.

После подключения магнитолы к автомобильной проводке, следует проверить работоспособность всех функций магнитолы и корректность подключения аудиосистемы автомобиля. При необходимости можно провести дополнительные настройки магнитолы, используя инструкцию к ней.

На этом шаге установки рамки магнитолы можно считать завершенным. В дальнейшем рекомендуется периодически проверять надежность соединений проводов и работоспособность магнитолы, чтобы избежать возможных проблем и поломок.

С чего начать?

Начать проще всего с оригинальной детали автомобиля, которая находится на том месте где будет стоять магнитола. Например, крышка «бардачка» на панели Мазда 6:

Будет очень удобно если у вас есть какая-то такая штатная деталь, которую можно распилить и взять за основу, так как она уже имеет правильную форму, становится на место без зазоров, имеет штатные крепления, которые можно использовать в дальнейшем.

Или вот еще пример установки на Nissan 300Z — хозяин не хотел ставить магнитолу вниз на штатное место, попросил нас поставить наверх вместо бардачка. Крышка его была удобным стартом для изготовления переходной рамки:

Что делать если у вас нет этой детали которую можно «испортить» — ведь обратно уже ничего не вернешь? Придется изготовить эту основу самостоятельно, ведь суть этой работы состоит в том чтобы подогнать одну поверхность (приборную панель в данном случае) к другой (магнитоле) и поэтому нам нужно то, что хорошо сочетается с приборной панелью, в качестве основы.

Изготавливать основу можно из фанеры, стеклопластика или пластика (последний вариант менее предпочтителен, т.к. к пластику полиэфирная смола потом будет плохо клеиться). Изготавливать основу из фанеры может быть очень трудоемко, особенно если поверхность приборной панели имеет значительную кривизну в месте где должна быть расположена магнитола. Однако если поверхность плоская то использовать фанеру может быть удобно, это дешевый и легко обрабатываемый материал.

Изготовление основы из стеклопластика (как сделать читайте ) тоже трудоемкий процесс, поэтому как я уже говорил, использовать «родную» деталь в качестве основы для будущей рамки является наиболее предпочтительным вариантом.

Типоразмеры магнитол

На коробке с магнитолой многие автолюбители замечают невиданные доселе символы и обозначения. Например, автомагнитола 2 DIN с навигацией андройд. Что такое навигация и андройд всем прекрасно известно, а вот 2 DIN встречается в жизни реже. На самом деле существует два типоразмера гнезд для автомагнитол, а именно:

• 1 DIN – имеет размеры 178 х 52 мм;
• 2 DIN – имеет размеры 178 х 100 мм.

Кроме этого, сейчас на рынке есть устройства 1 DIN с меньшим размера 178 х 52 х 159 мм. Такие модели стоят на порядок дешевле за счет того, что в них отсутствует CD-привод, вместо которого устанавливаются USB-порты на лицевую панель.

Если говорить о различия основных типоразмеров, то 2 DIN – изделия оснащаются большим дисплеем и крупными кнопками. Благодаря этому такие магнитолы отличаются удобным управлением. Кроме этого, такие устройства чаще обладают большим количеством функций, превращаясь в полноценные медиа-ресиверы.

Если же вы являетесь владельцем автомагнитолы с выдвижным дисплеем, то, скорее всего, габаритные размеры устройства будут соответствовать 1 DIN стандарту. Такие устройства отличаются своей компактностью, а благодаря большому дисплею вы сможете просматривать в машине ДВД, пользоваться интернетом или навигатором. Автомагнитолы 1 DIN с выдвижным экраном устанавливаются также как и другие магнитофоны. Главное, чтобы все было сделано в соответствии с рекомендациями, приведенными ниже в статье.

Если в вашем автомобиле гнездо для автомагнитолы 1 DIN, но вы хотите использовать более многофункциональное устройство, то в продаже есть специальные переходные рамки для автомагнитол 2 ДИН.

Если говорить о глубине магнитол, то обычно это значение составляет 160 мм, независимо от типоразмера. После того так вы определись что ваша магнитола соответствует гнезду, предусмотренному производителем или приобрели переходную рамку или сделали ее самостоятельно, можно приступать к установке устройства.

Выбор переходной рамки

Переходная рамка — это необходимый элемент для установки 2DIN магнитолы в автомобиль, предназначенный для соединения головного устройства с салоном и обеспечения правильности процесса установки. При выборе переходной рамки следует учитывать несколько критериев, чтобы она идеально подходила для конкретной магнитолы и автомобиля.

Совместимость

Перед покупкой рамки необходимо убедиться в ее совместимости с конкретной моделью автомобиля и магнитолой. Для этого можно воспользоваться специализированными каталогами, где указаны все совместимые модели. Не стоит покупать переходную рамку наугад, так как это может привести к проблемам при установке и низкому качеству звука.

Качество материала

Переходная рамка должна быть изготовлена из качественных материалов, которые легко переносят смену температур и вибрацию. Лучше выбирать рамки из металла, так как они более прочные и не подвержены деформации при монтаже. Кроме того, стоит учитывать, что при выборе рамки с плохим качеством материала может произойти искажение звука, что негативно отразится на качестве звучания магнитолы.

Дизайн

Переходная рамка должна хорошо сочетаться по дизайну с салоном автомобиля и магнитолой. Как правило, рамки представлены в различных вариантах цветовой гаммы, поэтому можно подобрать идеальный вариант для конкретной модели автомобиля. Кроме того, при выборе рамки необходимо учитывать ее геометрические параметры, так как она должна точно соответствовать конфигурации салона автомобиля и магнитолы.

Что делать, если новая рамка не входит в существующую приборную панель?

Если вы столкнулись с такой проблемой, что новая не подходит по размерам для вашей центральной консоли, у вас есть несколько вариантов решения проблемы:

• приобрести новую аудиосистему;
• приобрести новую рамку.

Автомобильная магнитола с переходной рамкой

Покупка новой магнитолы

Более простой по реализации способ — это обменять купленную автомагнитолу в магазине или купить новый девайс, если позволяет бюджет. Разумеется, такой вариант подойдет далеко не всем. Лучше всего при покупке аудиосистемы руководствоваться размерами уже имеющейся магнитолы или технологического разъема для ее установки. Поэтому перед тем, как пойти в магазин, следует с помощью рулетки произвести замер не только ширины и высоты, но и глубины погружения в панель. Имея на руках размеры, вы сможете сразу же при покупке сузить ассортимент аудиосистем, которые вам подойдут.

Но нужно учитывать, что такой способ далеко не всегда дает необходимый результат. В том случае, если даже система станет в посадочное место, необходимо удостовериться в том, что магнитола сможет нормально состыковаться. Так или иначе, но рамка купленной магнитолы должна в любом случае нормально состыковаться с местом монтажа.

Приобретение новой рамки

Съемные в последнее время являются более востребованным вариантом, поскольку они позволяют надежно и качественно зафиксировать устройство в месте монтажа.

Такая рамка фиксируется на центральной консоли автомобиля, на сегодняшний день потребителям предлагается несколько вариантов таких рамок:

• именно рамка для аудиосистемы;
• рамка-карман (автор видео — Игорь Корчагин).

https://youtube.com/watch?v=Vth1AZ-IS_A

Существенный минус этого варианта заключается в его стоимости, особенно, если сравнивать с первым способом. Однако, несмотря на такую цену, второй вариант более приемлемый и значительно чаще используется нашими соотечественниками в силу множества преимуществ.

Установка

Для установки головного устройства на Лада Гранта выпуска 2012-17 гг. потребуется снять штатную облицовку. Деталь держится на защелках, расположенных по периметру, и вращающихся регуляторах климатической установки. Владелец машины может самостоятельно доработать накладку, сняв ящик для мелких предметов и удалив перемычки. Завод выпускает готовую облицовку (номер по каталогу 2190-0532601-420), приспособленную для размещения магнитолы размера 2 Дин.

Затем необходимо вырезать перемычки в глубине панели приборов, препятствующие монтажу оборудования формата 2 Din. Поскольку при резке образуется стружка, то под рабочую зону подкладывается тканевая салфетка. Корпус магнитолы с установленным кронштейнами вставляется в гнездо, а затем крепится винтами к штатным отверстиями. После установки головного устройства вокруг панели монтируется штатная рамка (из набора проигрывателя) или вставляется декоративный элемент, изготовленный сторонними производителями.

Монтаж 2 Din магнитолы на машины выпуска после 2018 г. состоит из этапов:

1. Протянуть кабель антенны из полости под перчаточным ящиком до центральной части приборной панели. Для упрощения процедуры протяжки рекомендуется снять корпус перчаточного ящика, который держится на пластиковых осях. Затем снимается декоративная накладка панели приборов, что позволяет снять пластиковую панель, расположенную за перчаточным ящиком.
2. Прикрутить к корпусу магнитолы металлические кронштейны, при монтаже следует учитывать, что детали для левой и правой стороны имеют отличия в конфигурации. Для крепления используются винты из комплекта головного устройства. Выставить кронштейны на одном уровне, для корректировки положения используются дополнительные шайбы.
3. Подключить коммутационные кабели и закрепить головное устройство в панели.
4. Установить на переходную рамку металлические защелки, удерживающие деталь в панели приборов.
5. Смонтировать переходной элемент на штатном месте, деталь равномерно прижимается руками до момента срабатывания фиксаторов.

После установки рамки на штатное место ставится блок регуляторов климатической установки. Элемент крепится на защелках, винтов в конструкции не предусмотрено. В последнюю очередь ставятся на место рукоятки регуляторов температуры и направления потоков воздуха. Также необходимо смонтировать рукоятку рычага переключения воздушной заслонки.
