Зажигание ока

Катушка зажигания ока от чего подходит

Катушка зажигания Ока – одно из самых слабых мест данного автомобиля. Такой факт объясняется не столько некачественной сборкой, сколько непродуманной конструкцией. Как известно, катушка зажигания ока – это двухискровая катушка, и очень часто автомобилисты сталкиваются с такой неприятностью, когда машина заводится далеко не с первого раза. Объяснить такое безобразие можно тем, что распределение высоковольтного разряда на искровых участках носит случайный характер. Причина такой неприятности – отсутствие связи с массой внутри высоковольтной части.

1) Две новые катушки от ВАЗ2108

2) Комутатор с разъемом с того же автомобиля

3) Изолента и провода

Как бы то ни было необходимость модернизации системы зажигания ВАЗ – 1111 Ока не вызывает сомнений и в настоящее время наибольшее распространение получили три основных способа:

Исходя из сказанного имеет смысл выполнить более оригинальную и действенную модернизацию, а именно в родном датчике искрообразования оставить всего одну шторку и добавить в систему пару датчиков Холла, разнесенных на 180 градусов. Иначе говоря, предлагается реализовать третий вариант, с устранением его недостатков за счет обеспечения зажигания в каждом из цилиндров при помощи датчиков Холла.

Подготовительные работы

Особенности реализации

Для обеспечения нормальной работы системы датчики холла в обязательном порядке должны быть однотипными (из одной партии) иначе нарушится направленность магнитов и как следствие шторка ДМИ будет перемагничиваться. Проще говоря от родного датчика придется отказаться.

Силовую проводку на плюс 12В на реле (в штатном варианте сине-черного цвета) выполняем проводом сечением не менее 4 кв мм, в то время как на коммутаторы достаточно многожильного провода 2,5 мм. Штатную проводку лучше не использовать так как на ней наблюдаются значительные потери.

Для сигнальной части можно взять экранированный многожильный кабель сечением жил 0,2мм (экран позволит избавиться от помех).

Основная сложность изготовления модернизированной системы зажигания заключается в необходимости точного расположения датчиков Холла на установочной платформе. Основная проблема заключается в том, что датчики должны быть установлены с точностью до 0,1 мм напротив друг друга (относительно окружности проходящей через центры их щелей). Во всяком случае, рассогласование датчиков не должно превышать 1-го градуса поворота коленвала. При несоблюдении данного условия наблюдается значительное падение мощности двигателя. Из тех же соображений следует проследить за надежным креплением всех элементов системы.

Угол опережения зажигания выставляем по стандартной методике.

Теги зажигание ваз, ОКА ВАЗ-1111

Снятие генератора с авто

При неработающем генераторе эксплуатация автомобиля не особо возможна, поскольку заряда АКБ долго не хватит, чтобы запитывать бортовую сеть. Поэтому при возникновении проблем с этим агрегатом, следует провести диагностику и дефектовку составных компонентов генератора, а для этого его нужно снять с авто.

Технология демонтажа прибора не особо сложная и состоит она из таких этапов:

• Отсоединяем провода (одни – извлекаем из клемм, для снятия вторых нужно отвернуть гайки);
• Откручиваем гайку на нижнем креплении;
• Отворачиваем гайку крепления регулировочной планки к мотору;
• Извлекаем нижний крепежный болт и вытаскиваем генератор;

Установка узла выполняется в обратной последовательности, но после монтажа обязательно нужно отрегулировать натяжение привода.

Неисправности

• Износ подшипников;
• Повреждения и разрушения крышек;
• Износ щеток и контактных колец;
• Большая выработка рабочих поверхностей шкива;

Электротехнических поломок – больше и они более серьезны. К ним относятся:

• Замыкание и обрывы обмоток статора;
• Обрывы проводов на коллекторе;
• Пробой диодов выпрямителя;
• Неисправность регулятора;

Некоторые виды указанных поломок достаточно трудно устраняются и иногда более целесообразным вариантом восстановления работоспособности узла является замена генератора. Обычно это касается проблем, связанных с обмотками – их обрывы, замыкания. В остальном же ремонт сводится к установке новых деталей взамен неисправных.

Как проверить коммутатор?

=Отрывок из статьи Диагностика Электронного зажигания (См За Рулем N4 95г стр 60):

Включите зажигание и посмотрите на вольтметр. Его стрелка сначала установиться примерно посредине шкалы, а через несколько секунд качнется немного вправо, что свидетельствует об исправности коммутатора ( он отключает питание катушки зажигания при неработающем двигателе и включенном зажигании).

С уважением Chern

Да. Но проверка коммутатора 2 минуты, проверка высоковольтных проводов (у меня так было!) 2 минуты, проверка катушки 3 минуты, проверка свечей 10 минут (но это по слуху можно поймать), проверка датчика Холла 30 минут.Поэтому стоит начинать от простого.А с коммутатором проблем нет. Это считайте расходный материал. И время его поломки непредсказуемо. Один такой у меня 80 000 проехал. А другой 100 км.Сергей

В силу неспособностей к физике проверяю все только заменой.Сергей.Байка.Однажды у меня не работал вентилятор радиатора. Все соединял, даже реле, все по отдельности работает, а вместе нет. вольтметром все провода звонил. С горя решил закурить. А прикуриватель не работает. Так. Дай-ка я погужу. И гудок не работает. Но 1-й предохранитель не сгоревший. Вынимаю я его — а там малозаметная трещина поперек железки.

от 08-09 с шестью контактами.Без приборов проверять заменой (Две гайки и один разъем) С Уважением Владимир.

: Подскажите пожалуйста где в С.-Петербурге есть специализированные станции по Оке, если есть, и магазины запчастей, а то обошел весь рынок, кроме передних колодок ничего не нашел.==========================Тут тебе питерцы помогут, я в Москве.

Источник

Общая конструкция

Поскольку модель 37.3701 – наиболее распространенная, то в дальнейшем рассматривать будем именно ее, но практически вся информация актуальная и для остальных типов генераторов.

Конструкция генератора – стандартная для этого типа приборов, агрегат состоит из:

• Ротора (с контактными кольцами);
• Статора;
• Крышек (передней, задней);

• Шкива (с крыльчаткой);
• Регулятора напряжения (включает в себя также щеткодержатель с щетками);
• Конденсатора;
• Выпрямителя.

Также в конструкцию входят подшипники ротора и стяжные болты, которыми узел собирается в единый агрегат. В общем, схема генератора – стандартная и ничем не выделяется.

ВАЗ 1111 | Установка момента зажигания | Ока

Сервисное обслуживание и эксплуатация

Руководства ￫ ВАЗ ￫ 1111 (Ока)

Расположение датчика момента искрообразования:

1 – датчик момента искрообразования 2 – вакуумный регулятор 3 – заглушка люка в картере сцепления 4 – корпус привода вспомогательных агрегатов двигателя

Вам потребуются

ключ «на 10» стробоскоп (прибор для проверки и установки момента зажигания карбюраторных двигателей)

Перед началом работы

Снимите воздушный фильтр.

Угол опережения зажигания проверяют и устанавливают на холостом ходу двигателя (при частоте вращения коленчатого вала 820–900 мин–1). Угол должен быть в пределах 1°± 1° до ВМТ.

При неправильно выставленном угле опережения зажигания двигатель перегревается, не развивает полной мощности, появляется детонация.

Момент зажигания проверяйте по риске на маховике и шкале держателя заднего сальника коленчатого вала (вынута резиновая заглушка). При совмещении риски на маховике со средним делением (вырезом) на шкале поршень первого цилиндра установлен в ВМТ. Одно деление на шкале соответствует 2° поворота коленчатого вала.

Момент зажигания также можно проверить и выставить по меткам на шкиве привода генератора и передней крышке ремня привода распределительного вала. Длинная метка соответствует установке первого цилиндра в ВМТ, короткая – опережению зажигания на 5° поворота коленчатого вала. По этим меткам выставляют момент зажигания на стенде.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините шланг от вакуумного регулятора.

2. Для проверки момента зажигания подсоедините зажим “+” стробоскопа к клемме “+” аккумуляторной батареи, а.

3. . зажим “массы” стробоскопа – к клемме “–” аккумуляторной батареи.

4. Снимите наконечник высоковольтного провода со свечи первого цилиндра и подсоедините его к датчику стробоскопа в соответствии с инструкцией, прилагаемой к стробоскопу.

5. Снимите резиновую заглушку с люка картера сцепления.

6. Пустите двигатель и направьте мигающий поток света стробоскопа в люк картера сцепления.

7. При правильно установленном моменте зажигания метка 1 на маховике должна находиться между средним делением 2 и предыдущим делением 3 шкалы. В противном случае необходимо отрегулировать момент зажигания.

8. Для установки момента зажигания ослабьте затяжку трех гаек крепления датчика момента искрообразования.

9. Для увеличения угла опережения зажигания поверните корпус датчика по часовой стрелке (метку “+” на фланце корпуса датчика – к выступу на корпусе привода вспомогательных агрегатов. При этом одно деление на фланце соответствует 8° поворота коленчатого вала).

10. Для уменьшения угла опережения зажигания поверните корпус датчика против часовой стрелки (метку «-» на фланце корпуса датчика — к выступу на корпусе привода вспомогательных агрегатов). Затяните гайки крепления датчика, проверьте и при необходимости повторите установку момента зажигания. Подсоедините шланг к вакуумному регулятору.

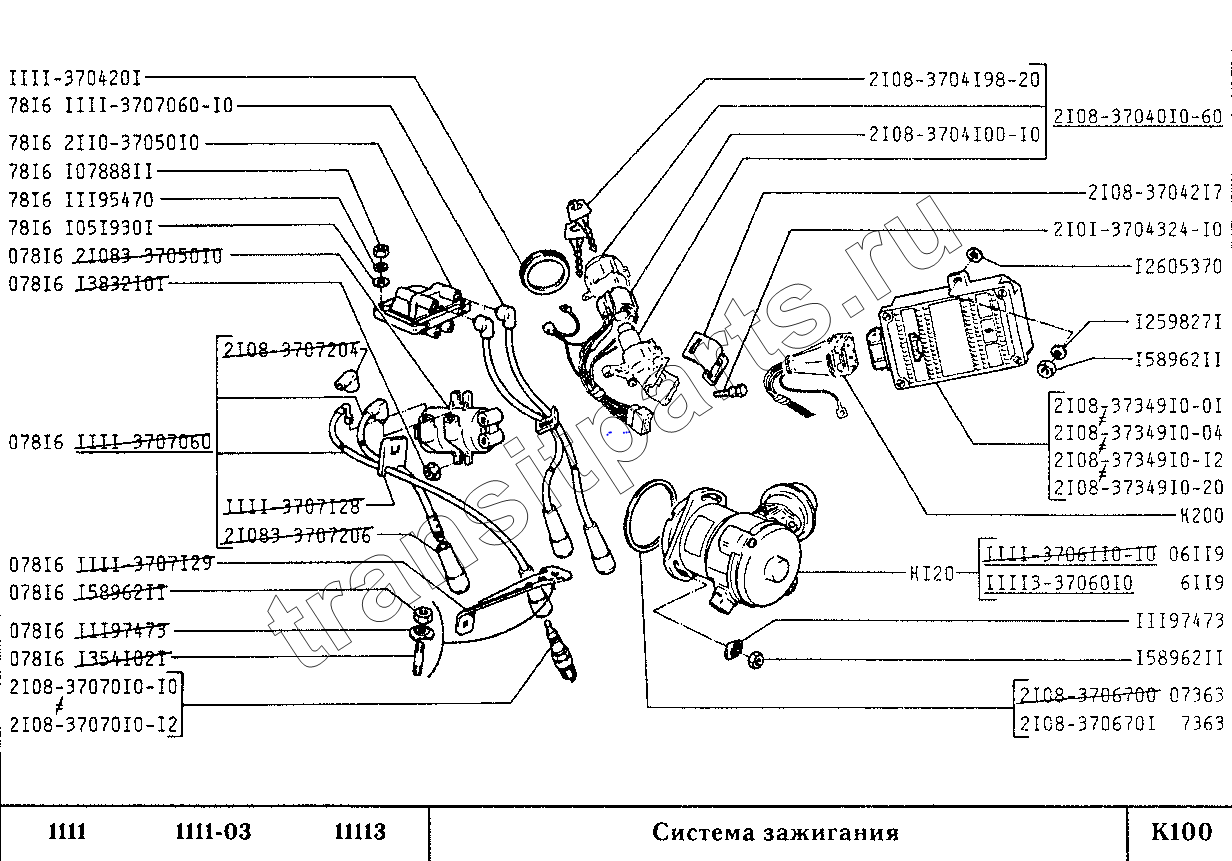

Конструкция

Система зажигания ВАЗ «Ока» состоит всего из семи основных элементов:

1. Вспомогательное реле;
2. Замок зажигания;
3. Предохранители;
4. Коммутатор;
5. Датчик момента образования искры;
6. Катушка;
7. Свечи;

Все элементы соединены между собой проводкой.

Замком зажигания водитель управляет запиткой системы электроэнергией от источника – аккумуляторной батареи, при этом напряжение проходит через вспомогательное реле и предохранители. В замке есть три положения – «0», при котором все электропотребители отключены, «1» — напряжение подается на систему зажигания и ряд других приборов и «2» — осуществляется подача тока на стартер. Такая последовательность включения обеспечивает срабатывание системы зажигания в момент запуска мотора.

Датчик момента искрообразования

Датчик момента искрообразования – один из основных компонентов зажигания, поскольку в нем задаются импульсы, которые впоследствии преобразуются в искровой разряд между контактами свечки. В действие этот датчик приводится от распределительного вала, что позволяет точно задавать момент подачи искры в цилиндрах.

Главными рабочими элементами узла выступают датчик Холла и специальный экран с прорезями, посаженный на приводной вал, взаимодействующий с распредвалом. Взаимодействие этих элементов и приводит к возникновению управляющих импульсов.

Корректировка осуществляется двумя регуляторами – вакуумным и центробежным, входящими в конструкцию датчика момента образования искры.

На «Ока» до 1989 года использовался датчик типа 55.3706, а после его заменили на модель 5520.3706.

Коммутатор

Коммутатором выполняет роль прерывателя цепи питания первичной обмотки катушки, используя для этого поступающие от датчика искрообразования управляющие импульсы. Прерывание цепи в коммутаторе выполняется выходным транзистором. Коммутатор полностью электронный, без каких-либо подвижных элементов, поэтому система зажигания – бесконтактная.

На ВАЗ-1111 и 11113 устанавливались несколько типов коммутаторов – 36.3734, 3620.3734, а также HIM-52. Устанавливается коммутатор в подкапотном пространстве возле моторного щита. Закреплен он двумя болтами, поэтому замена коммутатора выполняется достаточно просто.

Катушка

«Ока» получила двухвыводную катушку зажигания, что позволило убрать из конструкции распределитель.

Примечательно, что подача высокого напряжения в этой катушке осуществляется одновременно на обе свечки. При этом за счет смещенных тактов в цилиндрах двигателя только один искровой разряд является рабочим, искра на второй свечке – так называемая «холостая».

Провода, свечи

Вся проводка состоит их проводов низкого и высокого напряжения. Первые используются для соединения всех компонентов до катушки. Это обычные провода небольшого сечения, что вполне достаточно, поскольку до катушки напряжение в цепи – невысокое.

Провода высокого напряжения используются для соединения выводов катушки со свечками. Для удобства соединения на концах этих проводов установлены наконечники.

Рекомендованными для использования на «Ока» являются свечи типа А17ДВР – с удлиненной резьбой и помехоподавляющим резистором, а также их аналоги.

Как все работает

Принцип работы системы зажигания такой: после поворота ключа в положение «1» эл. енергия от АКБ через замок, предохранители и вспомогательное реле поступает на компоненты системы зажигания. При этом импульсы высокого напряжения не генерируются, поскольку датчик момента искрообразования еще не работает.

Поступая на коммутатор, эти импульсы обеспечивают прерывание цепи питания обмотки катушки. В момент разрыва цепи питания в катушке индуцируется импульс высокого напряжения, который по высоковольтным проводам поступает на свечку, что приводит к образованию искры между ее электродами.

Разборка

Разборка генератора, в целом, не сложная, за исключением одного момента – снятия шкива. Зафиксировать ротор, чтобы послабить гайку крепления шкива можно используя спец. приспособление. Альтернативным вариантом снятия является фиксация самого шкива в тисках с использование эластичных приставок (к примеру, между шкивом и губками можно поместить ремень).

Общая технология работки генератора такова:

• Снимаем шкив (используя приспособление или тиски);
• Отсоединяем провод конденсатора и демонтируем сам конденсатор;

• Выкручиваем крепление регулятора и снимаем его;
• Раскручиваем стяжные болты;
• Съемником стягиваем переднюю крышку;

• Извлекаем ротор;
• Откручиваем крепежи выводов статора к выпрямителю;
• Снимаем статор;
• Отворачиваем гайки крепления выпрямителя к задней крышке;
• Извлекаем выпрямитель;

Проверка этого компонента выполняется так:

• К выводу и массе регулятора подключаем ЗУ, а к щеткам 12-вольтовую лампочку (контрольку);
• Подаем напряжение в 12 вольт, при этом лампа должна загореться;
• Повышаем напряжение до 15 В (в исправном регуляторе контролька должна погаснуть);

Если лампа не загорается при 12 В или не гаснет при 15 В – регулятор неисправен и требует замены. Что касается статорных обмоток, то их проверку лучше доверить опытному автоэлектрику.

Сборка узла осуществляется в обратной последовательности

При этом особое внимание следует обратить на правильное подключение генератора, точнее всех его выводов и проводов

Как бы то ни было необходимость модернизации системы зажигания ВАЗ – 1111 Ока не вызывает сомнений и в настоящее время наибольшее распространение получили три основных способа:

Исходя из сказанного имеет смысл выполнить более оригинальную и действенную модернизацию, а именно в родном датчике искрообразования оставить всего одну шторку и добавить в систему пару датчиков Холла, разнесенных на 180 градусов. Иначе говоря, предлагается реализовать третий вариант, с устранением его недостатков за счет обеспечения зажигания в каждом из цилиндров при помощи датчиков Холла.

Подготовительные работы

Особенности реализации

Для обеспечения нормальной работы системы датчики холла в обязательном порядке должны быть однотипными (из одной партии) иначе нарушится направленность магнитов и как следствие шторка ДМИ будет перемагничиваться. Проще говоря от родного датчика придется отказаться.

Силовую проводку на плюс 12В на реле (в штатном варианте сине-черного цвета) выполняем проводом сечением не менее 4 кв мм, в то время как на коммутаторы достаточно многожильного провода 2,5 мм. Штатную проводку лучше не использовать так как на ней наблюдаются значительные потери.

Для сигнальной части можно взять экранированный многожильный кабель сечением жил 0,2мм (экран позволит избавиться от помех).

Основная сложность изготовления модернизированной системы зажигания заключается в необходимости точного расположения датчиков Холла на установочной платформе. Основная проблема заключается в том, что датчики должны быть установлены с точностью до 0,1 мм напротив друг друга (относительно окружности проходящей через центры их щелей). Во всяком случае, рассогласование датчиков не должно превышать 1-го градуса поворота коленвала. При несоблюдении данного условия наблюдается значительное падение мощности двигателя. Из тех же соображений следует проследить за надежным креплением всех элементов системы.

Угол опережения зажигания выставляем по стандартной методике.

Теги зажигание ваз, ОКА ВАЗ-1111

Конструкция

Система зажигания ВАЗ «Ока» состоит всего из семи основных элементов:

1. Вспомогательное реле;
2. Замок зажигания;
3. Предохранители;
4. Коммутатор;
5. Датчик момента образования искры;
6. Катушка;
7. Свечи;

Все элементы соединены между собой проводкой.

Замком зажигания водитель управляет запиткой системы электроэнергией от источника – аккумуляторной батареи, при этом напряжение проходит через вспомогательное реле и предохранители. В замке есть три положения – «0», при котором все электропотребители отключены, «1» – напряжение подается на систему зажигания и ряд других приборов и «2» – осуществляется подача тока на стартер. Такая последовательность включения обеспечивает срабатывание системы зажигания в момент запуска мотора.

Датчик момента искрообразования

Датчик момента искрообразования – один из основных компонентов зажигания, поскольку в нем задаются импульсы, которые впоследствии преобразуются в искровой разряд между контактами свечки. В действие этот датчик приводится от распределительного вала, что позволяет точно задавать момент подачи искры в цилиндрах.

Главными рабочими элементами узла выступают датчик Холла и специальный экран с прорезями, посаженный на приводной вал, взаимодействующий с распредвалом. Взаимодействие этих элементов и приводит к возникновению управляющих импульсов.

Корректировка осуществляется двумя регуляторами – вакуумным и центробежным, входящими в конструкцию датчика момента образования искры.

На «Ока» до 1989 года использовался датчик типа 55.3706, а после его заменили на модель 5520.3706.

Коммутатор

Коммутатором выполняет роль прерывателя цепи питания первичной обмотки катушки, используя для этого поступающие от датчика искрообразования управляющие импульсы. Прерывание цепи в коммутаторе выполняется выходным транзистором. Коммутатор полностью электронный, без каких-либо подвижных элементов, поэтому система зажигания – бесконтактная.

На ВАЗ-1111 и 11113 устанавливались несколько типов коммутаторов – 36.3734, 3620.3734, а также HIM-52. Устанавливается коммутатор в подкапотном пространстве возле моторного щита. Закреплен он двумя болтами, поэтому замена коммутатора выполняется достаточно просто.

Катушка

«Ока» получила двухвыводную катушку зажигания, что позволило убрать из конструкции распределитель.

Примечательно, что подача высокого напряжения в этой катушке осуществляется одновременно на обе свечки. При этом за счет смещенных тактов в цилиндрах двигателя только один искровой разряд является рабочим, искра на второй свечке – так называемая «холостая».

Провода, свечи

Вся проводка состоит их проводов низкого и высокого напряжения. Первые используются для соединения всех компонентов до катушки. Это обычные провода небольшого сечения, что вполне достаточно, поскольку до катушки напряжение в цепи – невысокое.

Провода высокого напряжения используются для соединения выводов катушки со свечками. Для удобства соединения на концах этих проводов установлены наконечники.

Рекомендованными для использования на «Ока» являются свечи типа А17ДВР – с удлиненной резьбой и помехоподавляющим резистором, а также их аналоги.

Симптомы поломки

Для проверки работоспособности генератора в схему его подключения включена контрольная лампа. При исправном приборе контролька загорается до запуска мотора, указывая на то, что цепь в рабочем состоянии, а после пуска силового агрегата лампочка должна гаснуть.

Именно по контрольной лампе, а также ряду косвенных признаков можно выявить неисправность генератора:

Контрольная лампа позволяет выявить, в основном, электротехнические неисправности. Что касается механических поломок, то они проявляются в виде появления сторонних шумов при работе мотора – гула, визга, свиста. Зачастую такие симптомы дает послабление натяжки привода. Но если регулировка ремня шумы не устранила, то следует проверять состояние подшипников.

А есть генераторы более мощные на Оку, чем штатный?

А то стекло мое с обогревом новое оказалось, похоже, несколько мощнее чем прежнее. В пробке стоишь, обороты 1000 об/мин, включен ближний свет фар, обогрев стекла, зеркал и печка на малой скорости + стопсигналы — и напряжение 11.5 — 12 иногда :(. Сначала и вовсе ремень генератора буксовал, но я подтянул вроде. А выключишь обогрев стекла — 13 вольт сразу. На ходу 13.5 — 13.7 показывает, т.е. контакты в проводке нипричем.

А может можно шкив просто поменьше найти? Есть такие готовые? Так на УАЗе мне отец шкивы выточил самодельные, на коленвал побольше, на генератор поменьше, и теперь на ХХ при любой нагрузке там 14 вольт в сети, и АКБ живет с 2006 года (а на Оке 3 года только прожил).

Рекомендую ещё добавить к списку противотуманки передние и задние, усилитель ватт на 300 и инвертер на пару киловатт (в него обязательно воткнуть масляный калорифер с вентилятором).

Обогрев зеркал разъединить с обогревом стекла. Поставить таймеры на них (стандартные минут на 15 вроде, от любой инопомойки). Увеличить на зиму обороты ХХ немного. Ну про проверку исправности бортовой энергоустановки молчу. И этта. окавод не должен быть мнительным (парафраз от уазовод не должен быть мнительным, но тебе оба варианта подойдут)

АКБ зимой вообще рекомендуется периодически ставить на зарядку. Или покупать раз в три года новую.

Генератор в Аке совершенно нормальный, там мотор ненормальный — маленький и без компенсации оборотов на ХХ. Собсно более всего рекомендую посмотреть график мощность-обороты генератора, на ХХ хоть 120-амперный фиг чо выработает.

Ой. Это зачем нужно? мне только на работу ездить, ну и по хозяйству немного.

> Обогрев зеркал разъединить с обогревом стекла. Поставить таймеры на них (стандартные минут на 15 вроде, от любой инопомойки).

Обогрев зеркал и без того отдельной кнопкой через отдельную релюшку и отдельный предохранитель даже :). Таймер на зеркала не надо, в дождь если постоянно включено, видно в них хорошо, водичка быстро испаряется

> Увеличить на зиму обороты ХХ немного. Ну про проверку исправности бортовой энергоустановки молчу. И этта. окавод не должен быть мнительным (парафраз от уазовод не должен быть мнительным, но тебе оба варианта подойдут)

Обороты давно 1000 стоят, тахометр постоянно перед глазами

> АКБ зимой вообще рекомендуется периодически ставить на зарядку. Или покупать раз в три года новую.

> Генератор в Аке совершенно нормальный, там мотор ненормальный — маленький и без компенсации оборотов на ХХ. Собсно более всего рекомендую посмотреть график мощность-обороты генератора, на ХХ хоть 120-амперный фиг чо выработает.

Ясно, буду искать графики генераторов разных.

Я к чему про генератор — ты у себя на головастике родной юзаешь, 45-амперный? Так вот, я себе поставил по-моему 85А, и на ХХ ситуация не изменилась с энергобалансом Если мне память не изменяет, более-менее нормальная отдача генератора начинается тысяч с трех оборотов (на нём ессно). Соотношение шкивов на Аке не помню. На уазеге да, вроде народ заморачивался с меньшим шкивом. Но там мотор 2.5 литра, ему сопротивление этого генератора как муха

А с зеркалами зря напостоянку, это и еликтричество жрёт, и для самих зеркал не шибко полезно.

Меня более всего удерживает 1 момент: Этот генератор проехал уже 50 тык и я в него ни разу не заглядывал. В отличие от точно таких же генераторов на машинах некоторых моих знакомых, где горели не один раз уже и диодные мосты и регуляторы (правда, мосты они иногда жгли сами, переполюсовывая по ошибке АКБ. ). да и я на УАзе сменил уже ХЗ сколько этих пластинок регуляторов Я112 с разными индексами, пока не нашлась относительно работоспособная.

Ну то есть не хочется отказываться, так сказать, от редкой удачи

Дык там 2108 генератор Штатный там вроде 55А. Все, что подойдет на 2108 со шкивом под штатный ремень, все и можно ставить. Думаю и иномарочных дофига генераторов можно подобрать.

А вообще разбаловались Вы, батенька. У меня на горбатом жопере стоял генератор постоянного тока кажись на 12 ампер. Этого конечно было мало, и я заменил его на менее аутентичный генератор (вместе с вентилятором и направляющим аппаратом ессно) аж на 20 ампер!

На логане, если не путаю, прямо так и сказано включать обогрев стекла не более чем на 2-3 минуты.

На логане обогрев стекла и зеркал. . самоотключается через 3-4 минуты

Тюнинг систем зажигания Ока

Автомобиль Ока

имеет свои недостаткисте, которые можно устранить с помощью доработок или тюнинга.Тюнинг систем зажигания Ока тоже не представляют собой совершенство, но дело не в конструкции, а в двухискровой катушке.

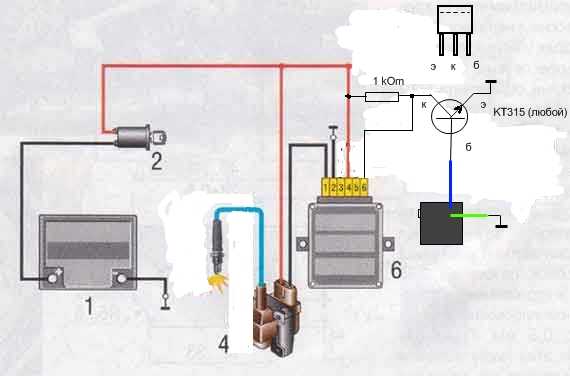

Теперь приступаем к раскоммутации. Комммутаторы подсоединяются параллельно, но к контактам цепи подходят раздельно, нужно учесть этот момент. Теперь, после таких нововведений, мощность искры станет более мощной, старые свечи не годятся, выбираем с большим искровым промежутком, примерно в 1,1 мм. Вроде бы совсем не сложно, но удивительно, почему до сих пор многие мучаются с заводской катушкой. Совсем не обязательно заводить автомобили в специальные центры, где у вас снимут деньги как за ремонт формуловского боллида, всего то заменить катушку, не нужно иметь диплом квалифицированного электрика. Тюнинг Ока

в моторном отсеке преобразовал его и вывел на новый уровень. С помощью таких несложных телодвижений и с минимальными затратами вы делаете машину прыткой и резкой.

проверка катушки зажигания автомобиля ваз 2108, ваз 2109, ваз 21099

замена катушки зажигания на автомобиле ваз 2108, ваз 2109, ваз 21099

Диагностика неисправностей двигателя и его систем на ВАЗ 21213, 21214 (Нива)

• Замена шлангов печки волга 3110



• Где лучше обслуживать киа соренто



• Замена заднего фонаря киа рио 3 седан



• Можно ли сдать экзамен по вождению на автомате если учился на механике



• Suzuki sx4 не работает кондиционер

Генератор ока 11113 от чего подходит

внутренний, свой 1111, но есть аналогиВАЗ: 1111-3104020ГПЗ: 6-7205АSKF: 30205 J2/QFAG: 30205SNR: 30205 A

Сальники датчика момента искрообразования и приводов с 08 с тех же механизмов.

сальники приводов ВАЗ 2110

Пыльники на ШРУСы для привоов от мазда-демио встают как родные, даже лучше))), их маркировка 09-411, в каталоге было так, подходят вместо внешних и внутренних, ценник около 300 руб за штуку.

не знаю, понадобится комуто или нет — сателлиты дифференциала — от 2101 ! в око-магазах их нету, а в одном даже спросили — а что это такое — сателлиты )))

А также от Фиат Уно, Матиза. От Уно ставил и пыльники рейки.А, ну ЗТЦ у меня от Сузуки Альто, с доработками, но посадочные места совпадают. А еще, гы-гы, потолочные рукоятки от Хундай Соната Smile

Газонаполнительные стойки для двери задка, от Нивы

Неисправности

Упрощенная конструкция системы зажигания и отсутствие подвижных компонентов обеспечивает высокую надежность и неприхотливость в плане обслуживания.

Неисправностей у системы зажигания «Ока» не так уж и много:

• Выход из строя коммутатора;
• Неисправность датчика Холла;
• Поломка катушки;
• Обрыв или пробой проводов, окисление контактов;
• Неисправность свечки;
• Нарушение угла опережения зажигания;

Поскольку система зажигания принимает непосредственное участие в работе мотора, то любые неисправности в ней сразу же оказывают влияние на работоспособность мотора – возникают перебои, установка не развивает мощности, появляются хлопки, или же агрегат попросту не запускается.

Поиск проблемного элемента осуществляется от свечек. То есть, сначала проверяется наличие искры на них, затем осматриваются высоковольтные провода, а далее диагностируется работоспособность катушки, коммутатора, датчика Холла.

Компоненты системы зажигания – неремонтропригодны, поэтому при поломке выполняется их замена.

Установка угла опережения

Установка угла опережения зажигания – единственная операция, которая выполняется в системе зажигания.

Для правильной установки угла используется стробоскоп. Технология выполнения работ – не сложная. Алгоритм действий такой:

• Подключаем стробоскоп к источнику питания и наконечнику свечи 1-го цилиндра (согласно инструкции к прибору);
• Снимаем заглушку со смотрового окна на картере сцепления;
• Запускаем двигатель (он должен работать на холостом ходу);
• Луч света из стробоскопа направляем в смотровое окошко;
• Определяем положение меток (при правильно установленном угле метка на маховике в момент вспыхивания луча света стробоскопа должна располагаться между центральной и задней метками на картере);
• Если метки располагаются не правильно, осуществляем регулировку. Для этого послабляем болты крепления дачтчика момента искрообразования и вращаяя его вокруг оси добиваемся совпадения меток;

После регулировки затягиваем крепежи датчика, глушим двигатель, отсоединяем стробоскоп и ставим на место заглушку.

Коммутатор (Ока)

1 июня 2013, 22:19 #1

почему перегорает коммутатор на оке11113

1 июня 2013, 22:38 #2

Быстро греется коммутатор на оке

8 июня 2013, 11:10 #3

. 1. Во-время движения машины отсоединяется аккамулятор и РН не справляется по функции стабилизации напряжения.

. 2. Нарушена высоковольтная часть зажигания (свечи, в/в провода, неплотные контакты в разъемах питания элементов зажигания).

. 3. За 23-летнюю практику не вышел из строя ни один коммутатор.

3 декабря 2013, 20:37 #4

Ребят,у меня такой вопрос-никто себе на машину не ставил вместо штатного коммутатора-Пульсар М(написано типо многоискровое зажигание с октановым регулятором).

3 декабря 2013, 20:47 #5

kirsanov 68, 3 декабря 2013, 20:37, #4

Ребят,у меня такой вопрос-никто себе на машину не ставил вместо штатного коммутатора-Пульсар М(написано типо многоискровое зажигание с октановым регулятором).

. не стоит игра свеч.

3 декабря 2013, 21:06 #6

Да не просто он мне достался по халяве,и вот я думаю как и что с ним делать. что он регулирует вообще.

Renault Megane Экстрим

3 декабря 2013, 21:24 #7

Я на девятку когда то ставил не штатный коммутатор, какое то оборонное кб выпускало, во жесть была, запуск в любой мороз без проблем, даже ниже 40, да еще на минеральном масле! Только октан-регулятора там не было, да их с ним, все равно тогда только 93-м заправлялись. Только если не переключить потом с пускового режима в рабочий, трамблер можно было ухлопать. Так что пробовать надо, чего гадать. А тот, от кого тебе он достался, что то может по этому поводу сказать?

3 декабря 2013, 21:51 #8

Да нет,он покупал на оку,говорит-сразу не поставил,а потом и вовсе забыл про него,а я когда машину покупал у него он и нашел этот «пульсар»вот и этот комм. тоже вроде с прогревом свечей,надо поставить,а то морозы уже подступают

Источник
