Установка тахометрического сигнала
Для того чтобы обеспечить правильную работу сигнализации при присоединяющей силовой установке, а также «Турбо» и «Pit-Stop» с запиранием центрального замка по показаниям тахометра, нужно настроить частоту выводимого сигнала с датчика оборотов двигателя. Порядок программирования:
- Когда активен режим «снято с охраны» включите зажигание и заведите мотор.
- Нажмите клавишу VALET на пару секунд, система защиты единожды мигнет предупреждающим сигналом.
- На протяжении 5 сек. зажмите на 4 сек. клавишу светодиода. Будет слышен один предупреждающий сигнал и одинарное визуальное оповещение.
Подготовка к включению автозапуска
Перед тем, как приступить к настройке автозапуска Шерхан Магикар 12, необходимо выполнить несколько предварительных шагов:
- Убедитесь, что ваш автомобиль оснащен системой Шерхан Магикар 12. Если системы нет, обратитесь к специалисту для ее установки.
- Проверьте, что ваш автомобиль оборудован ключом с функцией автозапуска. Если такого ключа нет, может понадобиться его приобрести и сконфигурировать под систему Шерхан Магикар 12.
- Убедитесь, что батарея вашего автомобиля заряжена. В случае недостатка заряда, рекомендуется подключить к автомобилю зарядное устройство.
- Прочтите инструкцию по эксплуатации системы Шерхан Магикар 12 и ознакомьтесь с возможностями и функциями данной системы.
После выполнения всех вышеуказанных действий вы будете готовы приступить к настройке автозапуска Шерхан Магикар 12.
Настройки модели MAGICAR
Данная модель автосигнализации отличается высоким уровнем надежности и простотой использования. Чтобы избежать ошибок в процессе настройки системы автозапуска, не забудьте заглушить двигатель и активировать режим охраны.
Вот несколько полезных команд, которые можно запустить из связки ключей:
| Функция | Какие кнопки нажимать |
| Автоматический запуск по таймеру | Удерживайте II и IV одновременно в течение полсекунды. |
| Войдите в меню для настройки параметров программы | Нажмите и удерживайте I + II или I + IV в течение 2 секунд, чтобы войти во второе меню. |
| Дистанционный запуск двигателя | удерживайте кнопку II в течение 2 секунд. Вы можете установить время на 5, 15, 25 и 45 минут. |
Рассчитывайте время движения стартера, чтобы автомобиль успел прогреться, прежде чем вы доберетесь до него.
Все системы сигнализации Шерхан отличаются высокой надежностью, поэтому все сбои в настройке, как правило, связаны с неумением автовладельцев пользоваться охранной системой. Пожалуйста, внимательно прочитайте инструкцию по использованию, чтобы избежать каких-либо трудностей.
Установка необходимых компонентов:
Для правильной работы автозапуска Шерхан магикар 12 необходимо установить следующие компоненты на вашем автомобиле:
- Штатный блок зажигания — установите специализированный штатный блок зажигания, который будет совместим с Шерхан магикар 12.
- Иммобилайзер — установите иммобилайзер, который будет совместим с Шерхан магикар 12 и обеспечит защиту от несанкционированного доступа к автомобилю.
- Мультиконтроллер — установите мультиконтроллер, который будет связывать различные системы вашего автомобиля и обеспечивать работу Шерхан магикар 12.
- Датчик движения — установите датчик движения, который будет отслеживать движение вашего автомобиля и передавать информацию о нем Шерхан магикар 12.
- Датчик температуры — установите датчик температуры, который будет отслеживать температурный режим вашего автомобиля и передавать информацию о нем Шерхан магикар 12.
- Сирена — установите сирену, которая будет подключена к Шерхан магикар 12 и будет сигнализировать о проникновении или попытке угона автомобиля.
После установки всех необходимых компонентов вы сможете приступить к настройке автозапуска Шерхан магикар 12.
Мотор запустился, но на брелке не показывает
Если автомобиль был заведён не с дополнительного брелока, а с основного и на нём отображается неправильная информация, то следует искать ошибку, допущенную при монтаже сигнализации.
Проверьте правильность подсоединения каждого разъёма основного модуля. При отсутствии неисправности обратитесь к специалистам.
Автор материала: Думченков Михаил
Есть вопросы по ремонту автомобиля? Задайте их в разделе консультаций, для этого нажмите на ссылку ниже.
Задать вопрос автомеханику
- Новинки авто 2021
- Новые автомобили 2022
- Тест-драйвы
- Джипы
- Кроссоверы
-
Ремонт и обслуживание
- Двигатель
- Ходовая часть
- Электрооборудование
- Сигнализации
- Прикуриватели
- Обзоры автомобилей
- Фото и видеогалереи
- Новости
- Шины
- Машины знаменитостей
2021 Daciaclubmd.ru. Если Вы не согласны с каким-либо положением «Отказа от ответственности», не используйте данный Сайт. Перед использованием прочтите Отказ от ответственности и Политика конфиденциальности.
Источник
Новая защитная система
Радиоканал Scher-Khan magicar 12 защищен от взлома сразу несколькими уровнями. Шифрование передаваемых команд происходит по алгоритму MAGICCOD PRO3. Каждый передаваемый сигнал меняется, таким образом записать и воспроизвести его не представляется возможным.
Специальный датчик выезда уведомит хозяина машины, когда это нужно, например, в том случае, если ваш автомобиль заблокировал дорогу. Технология – турбо таймер способна завершать работу турбированных двигателей плавно и тем самым продлевать срок их службы.
В Scher-Khan magicar 12 применяется брелок нового типа так же стал намного удобнее, его использование эргономичнее и проще. Помимо перечисленных технологий сигнализация способна производить удаленный запуск двигателя и его автоматический пуск, по таймеру или в зависимости от температуры.
Настройки модели MAGICAR
Данная модель автосигнализации отличается высоким уровнем надежности и легкости управления. Чтобы не возникло ошибок в процессе настройки системы автозапуска, не забудьте заглушить двигатель и включить режим охраны.
Вот несколько полезных команд, выполняемых с брелока:
| Функция | Какие кнопки нажимать |
| Автозапуск по таймеру | Полсекунды удерживать II и IV одновременно. |
| Вход в меню для задания параметров программ | Держать 2 секунды вместе I + II или I + IV для входа во второе меню. |
| Дистанционный запуск мотора | 2 секунды держите кнопку II. Запрограммировать время можно на 5, 15, 25 и 45 минут. |
Рассчитывайте время прокрутки стартера, чтобы автомобиль успел прогреться до вашего к нему прихода.
Все системы сигнализации Шерхан обладают высокой надежностью, поэтому все неисправности в настройках чаще всего вызваны неумением автовладельцев пользоваться охранной системой. Внимательно читайте инструкции по эксплуатации, чтобы не возникало трудностей.
Удобство в использовании
Сигнализация комплектуется связью двухстороннего типа, которая отлично работает в условиях города и практически не боится любых помех. Технология турбо таймер способствует корректному завершению работы, двигателей, оснащенных турбо наддувом. Такой подход увеличивает их ресурс.
Алгоритм SLAVE реализует полный функционал всей охранной системы непосредственно с брелока. Режим «Комфорт» — закрывает все стекла в автоматическом режиме, когда автомобиль становится на охрану. «Свободные руки» — поможет владельцу тогда, когда его руки заняты, например, каким-то багажом. Защита scher khan magicar 12 выключается, как только вы приближаетесь к автомобилю на заданное расстояние, соответственно, наоборот при удалении от него, транспортное средство автоматически становится на охрану.
Как настроить сигнализацию?
Прежде чем включить сигнализацию и начать ею пользоваться, необходимо разобраться с настройкой. Полное руководство представлено в инструкции, мы разберем основные нюансы этого вопроса.
Заводить двигатель удаленно на машинах с механической трансмиссией можно после подготовки транспортного средства к этому процессу.
Как подготовить машину:
Заведите мотор, закройте все двери и потяните за рычаг ручного тормоза. Нажмите клавишу 3 на пульте
Обратите внимание, педаль тормоза должна быть отпущена.Если в замке зажигания стоит ключ, то его надо извлечь после нажатия кнопки. Когда в автомобиле используется клавиша Старт/Стоп, то ничего трогать не нужно.
После выполненных действий покиньте салон автомобиля и выполните активацию режима охраны. Для этого кратковременно нажмите на клавишу 1.
Для этого кратковременно нажмите на клавишу 1.
Для активации всех опций пульт управления должен быть привязан к системе:
- Отключается защитный режим машины. Ключ устанавливается в замок, включается зажигание.
- Клавиша аварийного режима Валет нажимается единожды.
- Затем эта кнопка зажимается и удерживается до момента, пока диодный индикатор не начнет гореть без перерыва.
- На каждом пульте по очереди надо нажать клавишу 1. Если система примет сигнал от брелка, диодный индикатор моргнет один раз.
- Подождите пять секунд и отключите зажигание.
Канал Nicholas291979 рассказал о работе, а также протестировал функциональность охранного комплекса Шерхан 11.
Автозапуск по температуре
Процедура настройки срабатывания мотора при наступлении определенной температуры осуществляется так:
- Зайдите в меню программирования опций. Для этого одновременно зажмите кнопки 1 и 4. Откроется меню.
- Зажмите кнопку 3 на пульте.
- Система зайдет в меню настройки температурного режима. Для изменения параметров от 0 до -30 градусов нажимайте на кнопки 1 или 2. При каждом нажатии температура будет изменена на 5 градусов.
- Чтобы сохранить настройки, нажмите на клавишу 4, только не зажимайте ее.
Автозапуск по времени и таймеру
Чтобы выполнить пуск ДВС по таймеру либо времени, сделайте следующее:
- Зайдите в меню программирования функции, для перехода надо зажать клавиши 1 и 4 на брелке.
- С помощью клавиши 3 надо выбрать часы либо минуты.
- Кнопками 1 и 2 можно увеличить либо уменьшить временные показатели. После того как нужное значение будет выбрано, нажимается клавиша 4.
Канал videomax12345 продемонстрировал работу основных функций системы Шерхан.
Как отключить автозапуск двигателя?
Отключить функцию можно так:
- Одновременно зажмите кнопки 1 и 2.
- Клавишу 4 надо кликнуть 16 раз. После каждого нажатия сирена должна издать один звуковой сигнал.
- После ввода комбинации динамик сирены должен издать 15 кратковременных сигналов.
- Нажмите на кнопку 3. Это приведет к деактивации функции автозапуска.
Комплектация
Комплект поставки сигнализации с возможностью автоматического запуска ДВС:
- Технический мануал. Изучив руководство по эксплуатации и монтажу, вы сможете узнать, как устанавливать и запускать сигналку.
- Памятка потребителя.
- Микропроцессорное устройство.
- Основной пейджер. Имеет функцию обратной связи и оснащается дисплеем.
- Запасной брелок. На этом устройстве экрана нет, как и опции обратной связи, девайс характеризуется небольшим радиусом действия.
- Комплект кабелей с разъемами для подключения.
- Приемопередатчик, оснащенный кабелем со штекером.
- Температурный регулятор для монтажа на мотор.
- Контроллер чувствительности с проводом и штекером.
- Контроллер вызова автовладельца из салона машины.
- Один концевой переключатель. Триггер может использоваться для защиты моторного либо багажного отсека, на выбор потребителя.
- Блокирующее реле. Оснащается колодкой для подключения.
- Сирена.
- Наклейки для фиксации контроллера вызова и приемопередатчика.
В комплект входит один концевой переключатель, если вы планируете установить устройства на двери, их придется приобрести отдельно.
Характеристики автосигнализации Scher-Khan Magicar 12
| Наименование | Опция |
| Модель Шерхан Магикар 12 | |
| Поступление в продажу | 2014 год |
| Тип подключения: CAN шина | Да |
| Связь двухсторонняя | Да |
| Радиус приема сигнала | до 2,0 км |
| Пуск силового агрегата дистанционно | Да |
| Количество брелоков (основной с ЖКД, запасной без ЖКД) | Два |
| Кодировка сигнала | 3-й класс |
| Режим «SLAVE» | Да |
| Открытие багажника дистанционно | Да |
| Двухэтапная активация, деактивация | Да |
| Индикация на брелок об экстренной ситуации | Да |
| Турботаймер | Да, 1 – 3 минуты |
| Динамически изменяемый Пин-Код | Да |
| Автоматический доводчик стекол | Да |
| Усилитель приема сигналов, удаление помех | Да |
| Систематически обновляемые прошивки для блока управления | Да |
| Поддержка специалистами компании – изготовителя | Да |
| Температурный режим использования | от -85 °С до +50 °С |
| Режим «Паника» | Да |
| Совместимость с разными типами трансмиссий | Да |
| Запуск двигателя по таймеру | Да |
| Брелок | мультифункциональный,
4-х кнопочный |
| Вибровызов | Да |
| Режим энергосбережения | Да |
| Количество элементов питания | 1 шт. |
Полный перечень характеристик указан в предыдущей статье: «Автосигнализация Scher Khan Magicar 11».
Технические характеристики
Установка автомобильных сигнализаций Шерхан возможна только на транспортные средства с 12-вольтной бортовой сетью. Применение комплексов на «большегрузах» и мотоциклетной технике невозможно из-за того, что их напряжение составляет 24 и 9 В соответственно.
Описание основных свойств и параметров сигналки для автомобиля Scher-Khan:
- рабочий диапазон температур, рекомендуемый для использования противоугонных систем, составляет от -40 до +85 градусов;
- масса микропроцессорного устройства — 105-210 грамм в зависимости от модели;
- в режиме управления охраной основной блок должен потреблять не более 15 мА;
- общая нагрузочной слаботочных выводов составляет 250 мА;
- микропроцессорные модули сигнализаций Шерхан с автозапуском поставляются в корпусах IP-40;
- дальность действия коммуникатора и приемопередатчика составляет 1,2 и 2 км соответственно;
- передача сигналов производится по радиоканалу с частотой 433-868 МГц в зависимости от модели;
- тип модуляции импульсов – FM;
- в основном пульте применяются аккумуляторы класса ААА, в дополнительном – CR2016;
- для питания коммуникаторов используются батарейки на 1,5 или 6 вольт в зависимости от устройства.
Подробно о характеристиках и функциях сигнализации на примере модели Шерхан Мобикар 1 рассказал канал «Ben & Ice Video Master».
Настройка автозапуска
Поставить опцию автозапуска на системе Sherhan можно в четырех вариантах:
- по команде:
- по времени;
- по температуре воздуха;
- по снижению напряжения в бортовой сети машины.
Настройка запуска по команде
Активация опции производится так:
- Рычаг трансмиссии выставляется в положение нейтральной передачи, производится активация ручного тормоза. Если автомобиль оборудован автоматической трансмиссией, то ручка КПП переводится в положение паркинга.
- Запираются все дверные замки автомобиля.
- Кнопка 2 на коммуникаторе зажимается на две секунды.
- Производится отключение зажигания, водитель покидает салон машины.
- Закрывается водительская дверь, это должно привести к остановке двигателя.
- Чтобы впоследствии запустить работу силового агрегата, кликается вторая клавиша на коммуникаторе.
Настройка запуска по времени
Потребитель может настроить опцию на срабатывание ежедневно, с повтором каждые 24 часа. Также можно произвести настройку так, чтоб запуск осуществлялся каждые 2, 4 или 8 часов. Для активации функции нужно выполнить процедуру резервирования.
Для выполнения задачи требуется:
- Отключить функцию таймера. Для этого кликаются клавиши 2 и 4.
- Для активации режима программирования нажимаются кнопки 1 и 2, их надо зажать на 2 секунды.
- Чтобы зайти в меню настройки, 13 раз кликается четвертая клавиша. При каждом последующем клике будет раздаваться сигнал.
- Производится выбор времени повтора путем нажатия на клавиши. При клике по второй кнопке время составит 8 часов, по третьей — 4 часа, по четвертой — 2 часа.
- Выполняется активация таймера.
Пользователь Марат Аскаров подробно рассказал о настройке времени на коммуникаторе сигнализации Шерхан Магикар 5.
Настройка запуска по температуре
При активации этой функции используются показания температурного контроллера, установленного в салоне. В холодное время года значения могут составить -15 или -25 градусов, в теплое — до +60 градусов.
Настройка производится так:
- Отключается опция запуска двигателя по таймеру.
- Четвертая клавиша кликается 21 раз.
- С помощью клавиш выбирается порог отключения опции. Клавиша 2 для включения ДВС при -15 градусах Цельсия, кнопка 5 — при -25 градусах, а 4 — при +60.
- После выбора значения активируется работа опции.
Настройка автозапуска по величине напряжения бортовой сети
Если настраивать эту функцию, то порог срабатывания автозапуска составит 11,5 вольт напряжения в электросети:
- Клавиша под номером 4 кликается 20 раз.
- Производится активация запуска по напряжению второй кнопкой.
- Для изменения времени функционирования четвертая клавиша кликается 12 раз.
- Производится выбор времени, используя кнопки 1-4.
Как отключить автозапуск?
Сброс настроек автозапуска выполняется аналогично их назначению. Для отключения опции выбирается соответствующая функция на брелке и выставляется ее неактивный статус.
О реализации и отключении опции автозапуска рассказал канал «Galileosky».
Как отключить
Чтобы отключить автозапуск, просто сбросьте настройки до заводских. Для этого отключите функции безопасности и выключите зажигание. Включение режима программирования осуществляется по следующей инструкции: одновременно нажать кнопки 1 и 4 на 2 секунды. Затем делаем 3 нажатия на кнопку со значением 3. Сигналом для безопасного отключения будет трехкратный звуковой сигнал сирены.
Есть ряд проблем, из-за которых сигнализация Шерхан не настроена на автоматический запуск. К ним относятся следующие события:
- После выключения зажигания машина отказывается останавливаться. Чтобы отключить автозапуск, нужно открыть/закрыть ворота. Сама проблема устраняется выполнением функций 1-16, которые включаются кнопкой со значением 2. Затем нужно заглушить двигатель, повернув ключ зажигания в положение «выключено».
- Следующий этап состоит из включения сервисного режима «Джек», для аварийного отключения сигнализации. Для устранения проблемы нужно одновременно зажать кнопки 1 и 3.
- При необходимости быстро выключите мотор пейджера, нажмите и удерживайте кнопку 2 достаточно долго.
Руководствуясь простой инструкцией, вы сможете самостоятельно настроить автозапуск в Шерхане».
Почему машина не заводится с пейджера Scher-Khan Universe
Противоугонные системы Шерхан Универсал 1, 2, 3 оснащены голосовой настройкой и дистанционным управлением по GSM-связи. Для включения автозапуска сделайте следующее.
- Зажмите на несколько секунд кнопку #. При этом двигатель должен работать, а стояночный тормоз включён.
- Вытащите ключ из зажигания.
- Поставьте сигнализацию на охрану, зажмите на две секунды #. Автомобиль должен завестись с брелка.
Но бывают случаи, когда машина не заводится с автозапуска. Стартер крутит, а движок молчит. Это не зависит от марки автомобиля, может произойти как с авто импортного (Форд Фокус, Хёндай Солярис), так и отечественного производства. Коробка робот или механическая. Это может произойти по следующим причинам:
- малый заряд аккумуляторной батареи;
- низкая температура мотора зимой;
- неисправность иммобилайзера, препятствующая дистанционному пуску;
- проблемы с электрооборудованием автомобиля;
- поломка систем, отвечающих за пуск мотора.
При отказе автозапуска проверьте, заводится ли машина ключом. Если да, то в данной ситуации поможет перепрограммирование автозапуска с уменьшением периодичности запуска и увеличением температурного режима.
Мотор запустился, но на брелке не показывает
Если автомобиль был заведён не с дополнительного брелока, а с основного и на нём отображается неправильная информация, то следует искать ошибку, допущенную при монтаже сигнализации.
Проверьте правильность подсоединения каждого разъёма основного модуля. При отсутствии неисправности обратитесь к специалистам.
Scher Khan Magicar 5 представляет собой бюджетную автосигнализацию с двухсторонней связью и радиусом действия 1500 м. По принципу работы и функциям данная модель несколько отличается от других. По этой причине у многих автовладельцев возникают вопросы по настройке и автозапуску Шерхан Магикар 5.

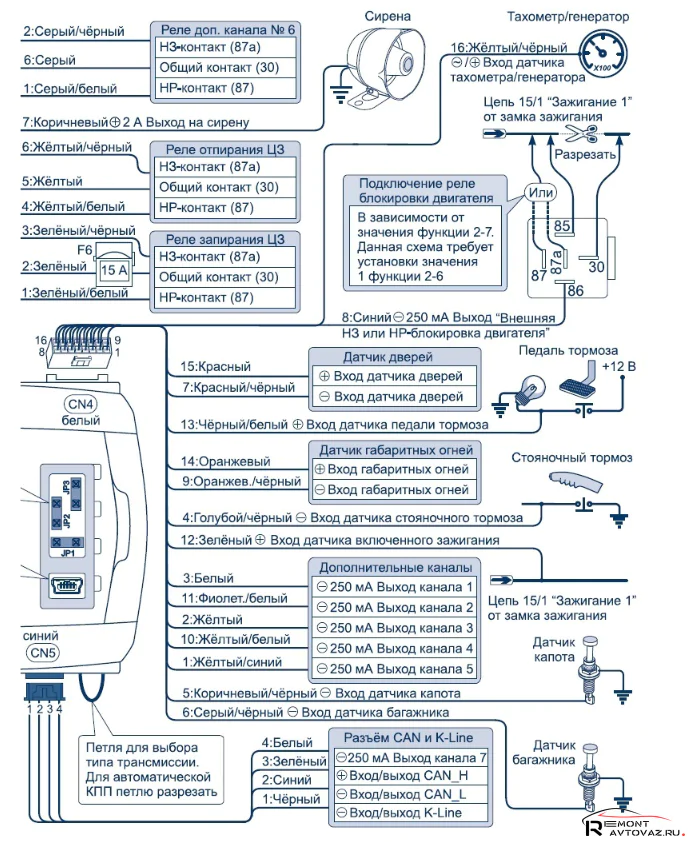

Настройки и схема подключения автосигнализации согласно инструкции по установке
Вывод
Автосигнализация Scher-Khan Magicar 12 — многофункциональная охранная система с шифрованием входящего-исходящего сигнала. Уровень защиты и безопасности выше в несколько раз чем у предшественников. Хотя базовый набор функций и опций идентичен на 95 %.
Учитывая стоимость охранной системы, устанавливать ее на бюджетные модели авто нецелесообразно. Как правило, сигнализация такой категории монтируется на авто премиум сегмента. Однако встречаются исключения.
Для установки пользуйтесь услугами СТО, сертифицированных сервисов. Без наличия опыта, умения читать электросхемы лучше не пытайтесь подключать. Иначе неработоспособность охранной сигнализации гарантирована.
Почему не работает, и что делать
Если все действия по настройке были выполнены согласно инструкции, автозапуск на Шерхан Магикар 5 всегда работает четко по установленной схеме. Если произошел сбой, и после настройки автоматического запуска система не выполняет необходимые действия, нужно искать причину. Для этого не обязательно обращаться в сервисный центр, можно справиться своими силами:
- Если автомобилист выполнил резервирование, но система не активируется, следует проверить контакты предохранительного устройства. Причина поломки на сигнализации Шерхан может заключаться в их окислении. Предохранительное устройство располагается в цепи питания основного модуля.
- Некорректная работа штатного блокиратора. В управляющем реле нужно проверить контактные элементы на залипание.
- Беспрерывная активность диодного элемента. Такая поломка может возникнуть по причине активированного сервисного режима Валет. Чтобы возобновить работу сигналки Шерхан, необходимо отключение сервисного режима.
- Настройка функций автозапуска происходит некорректно. Для решения данной проблемы можно воспользоваться сбросом всех пользовательских настроек до заводских показателей.
Кроме того, ошибки в работе устройства могут возникнуть по следующим причинам:
- Часто проблема заключается в том, что при автозапуске мотор прекращает работу уже спустя 1-2 минуты. При этом посредством ключа в стандартном режиме запустить все можно. Причиной таких сбоев чаще всего становится поломка пятиконтактного реле. Найти эту деталь можно в микропроцессорном модуле.
- Аккумуляторная батарея находится в разряженном состоянии. При устранении данной проблемы запуск будет активирован.
- Низкая температура. В некоторых случаях автозапуск блокируется по причине критически мороза за окном транспортного средства.
- Неисправность некоторых деталей машины, которые отвечают за активацию работы мотора.
Чтобы заново настроить запуск сигнализации Шерхан Магикар 5, производитель предлагает сбросить все настройки до заводских. В системе присутствует 2 меню (1 и 2):
- Входят такие опции, как предупреждение об открытой двери, режим “Паника” и другие функции охранной сигнализации.
- Регулировка времени автозапуска, длительность прогрева автомобиля.
Если нужно избавиться от установленных пользователем настроек автозапуска, необходимо сбросить до заводских настроек функции меню номер 2. Делают это в следующем порядке:
- Следует перейти в режим программирования. Для этой цели нажимают на 2 секунды кнопки 4 и 1. После такого действия должен послышаться звук сирены, а аварийная сигнализация подаст 1 световой сигнал. Если это произошло, значит, пользователь все сделал правильно, и шаг 1 завершен.
- На клавишу 3 коротко нажимают 3 раза. После каждого нажатия — звук сирены и световой сигнал.
После выполнения данных шагов все пользовательские настройки будут удалены, а опции Sherhan Magicar 5 по автозапуску возвращены к заводским показателям.
Иногда автовладельцу не удается настроить автозапуск сигнализации Шерхан Магикар 5. Это может происходить в силу недостаточных знаний. Бывает, что не получается устранить неполадки в системе уже включенной сигнализации Scher Khan. И в том, и в другом случае лучше обратиться за помощью в сервисный центр. Команда профессионалов сможет выявить и устранить поломку максимально быстро и эффективно.
Источник
Как установить?
Монтаж сигналки:
- Выполните монтаж микропроцессорного модуля, его можно установить под или за контрольным щитком. В зависимости от конструктивных особенностей машины процесс снятия приборной панели может отличаться. Но обычно для этого надо демонтировать облицовку рулевой колонки и открутить саморезы, которые фиксируют устройство. Крепление блока выполняется посредством пластмассовых стяжек либо двустороннего скотча. Чтобы исключить негативное воздействие вибраций на устройство во время движения авто, его можно обмотать поролоном.
- Модуль приемопередатчика монтируется на внутренней части лобового стекла в углу. При монтаже учтите, что расстояние от устройства до металлических поверхностей и предметов должно быть не менее пяти сантиметров, чтобы исключить появление помех при передаче сигналов. Во время установки температура стекла должна быть не менее десяти градусов тепла. Скрытую установку приемопередатчика можно выполнить за солнцезащитным козырьком на заднем стекле, под акустической полкой. Но при таком монтаже возможно снижение радиуса действия устройства.
- Контроллер вызова автовладельца монтируется в углу ветрового стекла. Перед монтажом устройства рабочая поверхность вымывается и обезжиривается с помощью спирта. Установка должна быть выполнена так, чтобы корпус датчика не соприкасался с пластмассовыми панелями и кузовом машины. Это позволит снизить вероятность ложных срабатываний.
- Монтаж сирены следует произвести под капотом машины. Место надо выбрать так, чтобы из-под автомобиля нельзя было получить доступ к устройству. Установка сирены производится в скрытом месте, чтобы при мойке двигателя на прибор не попадала вода.
- Концевые датчики монтируются на капот либо дверь багажного отсека. При монтаже надо выбрать место, куда не будет попадать влага. Не допускается размещение устройств на водостоках. При правильной установке девайсы должны иметь не менее 5 мм свободного хода.
- Контроллер чувствительности устанавливается в салоне машины и фиксируется посредством двух болтов, двустороннего скотча либо пластмассовых стяжек. При установке помните, что у потребителя должен быть свободный доступ к устройству для регулировки параметра чувствительности.
- После монтажа все компоненты сигналки надо подключить к микропроцессорному модулю. Размещение электроцепей производится под пластиковой обивкой салона, кабели надо укладывать подальше от движущихся механизмов и узлов, а также электронных приборов, чтобы не допустить появления помех при передаче сигналов.
Наиболее частые проблемы и их решение
Существует ряд проблем, из-за которых не ставится на автозапуск сигнализация «Шерхан». К ним относятся следующие явления:
- После отключения зажигания автомобиль отказывается глохнуть. Для деактивации автозапуска нужно открыть/закрыть двери. Сама проблема устраняется путем выполнения функций 1-16, которые включаются кнопкой со значением 2. Дальше нужно заглушить двигатель, переведя ключ зажигания в положение «выключено».
- Следующий этап подразумевает включение сервисного режима «Валет», путем экстренной деактивации сигнализации. Чтобы устранить проблему, нужно одновременно удерживать кнопку 1 и 3.
- При необходимости быстро заглушить двигатель с пейджера, достаточно долго держать кнопку 2.
Руководствуясь простой инструкцией, можно самостоятельно настроить автозапуск на «Шерхан».
Управление системой центрального запирания дверей
Для функционирования совместно с системой центрального замка применяются два проводника, а именно – желтый и красный, которые проходят в левой части, заднего жгута проводки машины. Клавиши водительской двери посылают сигнал на блок управления задней частью ЦЗ — (RBCM), модуль устанавливается под обратной стороной обшивки багажного отделения.
Подключение обходчика происходит в разрыве проводников, по такому алгоритму:
- Провода желто-белого и зелено-черного цвета, присоединяют к CN3, их скручивают вместе и подключают в разрыв красного проводника к модулю RBCM (назад).
- Зеленому системному проводнику обеспечить связь к красному проводу от водительской двери (вперед).
- Бело-зеленый и черно-желтый проводники из фишки CN3 соединятся и подключаются в разрыв желтого кабеля, к модулю RBCM (обратная связь).
- Желтый системный проводник присоединяется к желтому проводу от водительской двери (вперед).
