Почему закидывает масло в дроссельную заслонку и как это исправить

Контент / Обслуживание / Чистка дроссельного узла двигателя автомобиля Шевроле Нива (ВАЗ-2123) своими руками — ВАЗ — ремонт, обслуживание, тюнинг

Что то на моей родной ШНивке начали плавать обороты, иногда зависают холостые. Решил я для начала снять и прочистить корпус дроссельной заслонки, а точнее весь дроссельный узел.

По причине чрезмерного загрязнения дроссельной заслонки она может плохо закрываться, забитые каналы корпуса дроссельной заслонки могут являться причиной неустойчивых оборотов двигателя или плохого пуска.

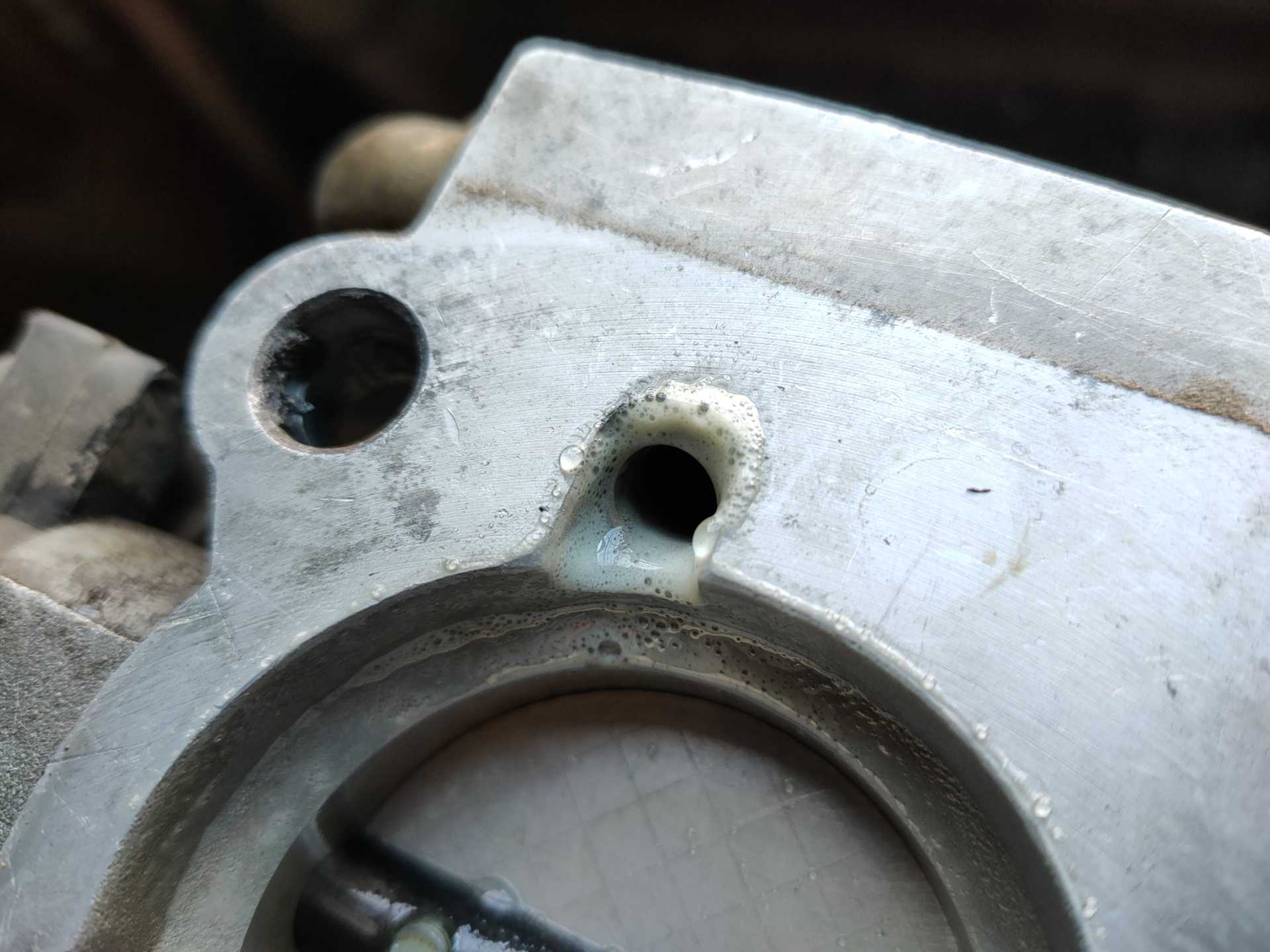

Образование грязного налета в корпусе и на самой дроссельной заслонки не означает однозначно проблемы с двигателем. Нагар будет постепенно образовываться на всех двигателях.

Это происходит в следствии закрытой вентиляции двигателя т.е. отвода картерных газов. А в картерных газах, как известно, содержатся масленые пары и остатки горения топлива.

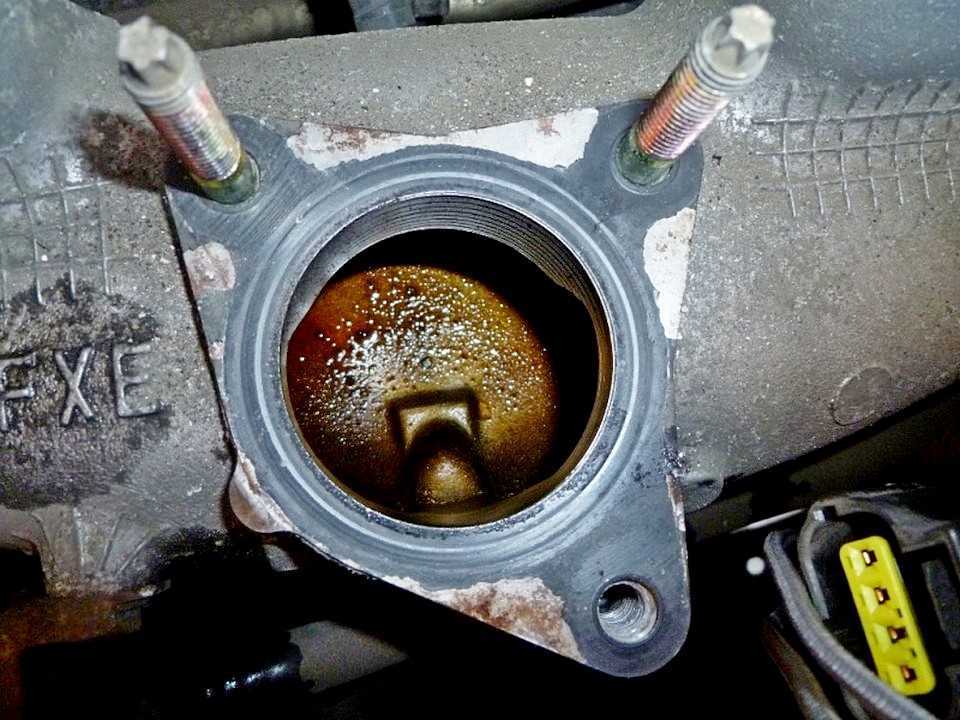

Вот эти продукты и оседают в корпусе дроссельной заслонки на всех поверхностях, образуя черную маслянистую пленку.

Для проведения работ по чистке дроссельного узла двигателя автомобиля Шевроле Нива (ВАЗ-2123) мне понадобилось:

• крестовая отвертка (отвертка под крестообразный шлиц типа Phillips) и плоская отвертка;
• головка на 13 с удлинителем и воротком;
• баллончик аэрозоля-очистителя для карбюраторов «Carb & Choke Cleaner» фирмы ABRO

Стоимость очистки сложилась из стоимости баллончика аэрозоля-очистителя для карбюраторов (160 руб) плюс стоимость воздушного рукава (150 руб).

Последовательность действий по очистки дроссельного узла

Сам дроссельный узел располагается на двигателе перед ресивером.

Отключаем аккумуляторную батарею от сети автомобиля.
Снимаем с двигателя пластиковый экран.
Крестообразной отверткой ослабляем хомут крепления рукава подвода воздуха к дроссельному узлу

Осторожно снимаем рукав с патрубка корпуса дроссельной заслонки Чтоб этот рукав не мешался при проведении других работ, я его снял полностью. К тому же он был надорван и требовал замены. Для его снятия необходимо всего лишь ослабить два хомута

Для его снятия необходимо всего лишь ослабить два хомута.

Далее снимаем все трубки, подходящие к корпусу дроссельной заслонки:

• снимаем с корпуса дроссельной заслонки трубку вентиляции картера, предварительно ослабив хомут;
• снимаем с корпуса дроссельной заслонки 2 трубки подвода и отвода охлаждающей жидкости, предварительно ослабив их хомуты. При снятии трубок из них и из узла подогрева корпуса заслонки, вытечет незначительное количество охлаждающей жидкости. Необходимо приготовить небольшую емкость для сбора этой жидкости. Для предотвращения дальнейшего вытекания охлаждающей жидкости из трубок, да и просто для того, чтоб они не мешались, я их подвязал к стойке капота
• снимаем с корпуса дроссельной заслонки трубку подвода паров бензина, предварительно ослабив хомут;

Теперь отсоединяем все колодки проводов, подходящие к дроссельному узлу:

• колодку проводов от датчика положения дроссельной заслонки (ДПДЗ)
• колодку проводов от регулятора холостого хода (РХХ)

Отцепляем трос от шкива привода дроссельной заслонки. Для этого, с помощью плоской отвертки, снимаем пружинный фиксатор ..

Далее, головкой на 13 с удлинителем и воротком, откручиваем 2 гайки крепления дроссельного узла к ресиверу
Снимаем дроссельный узел

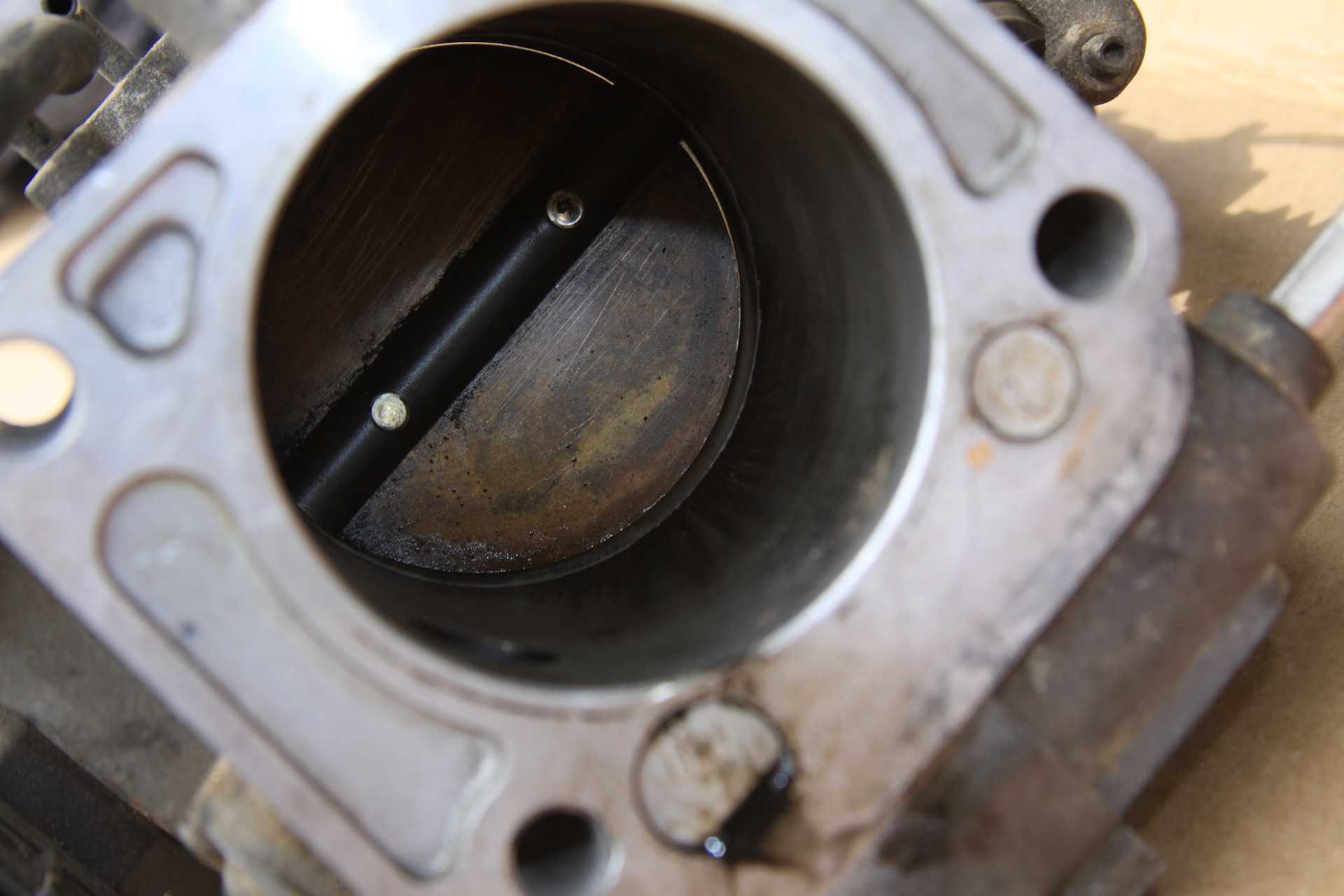

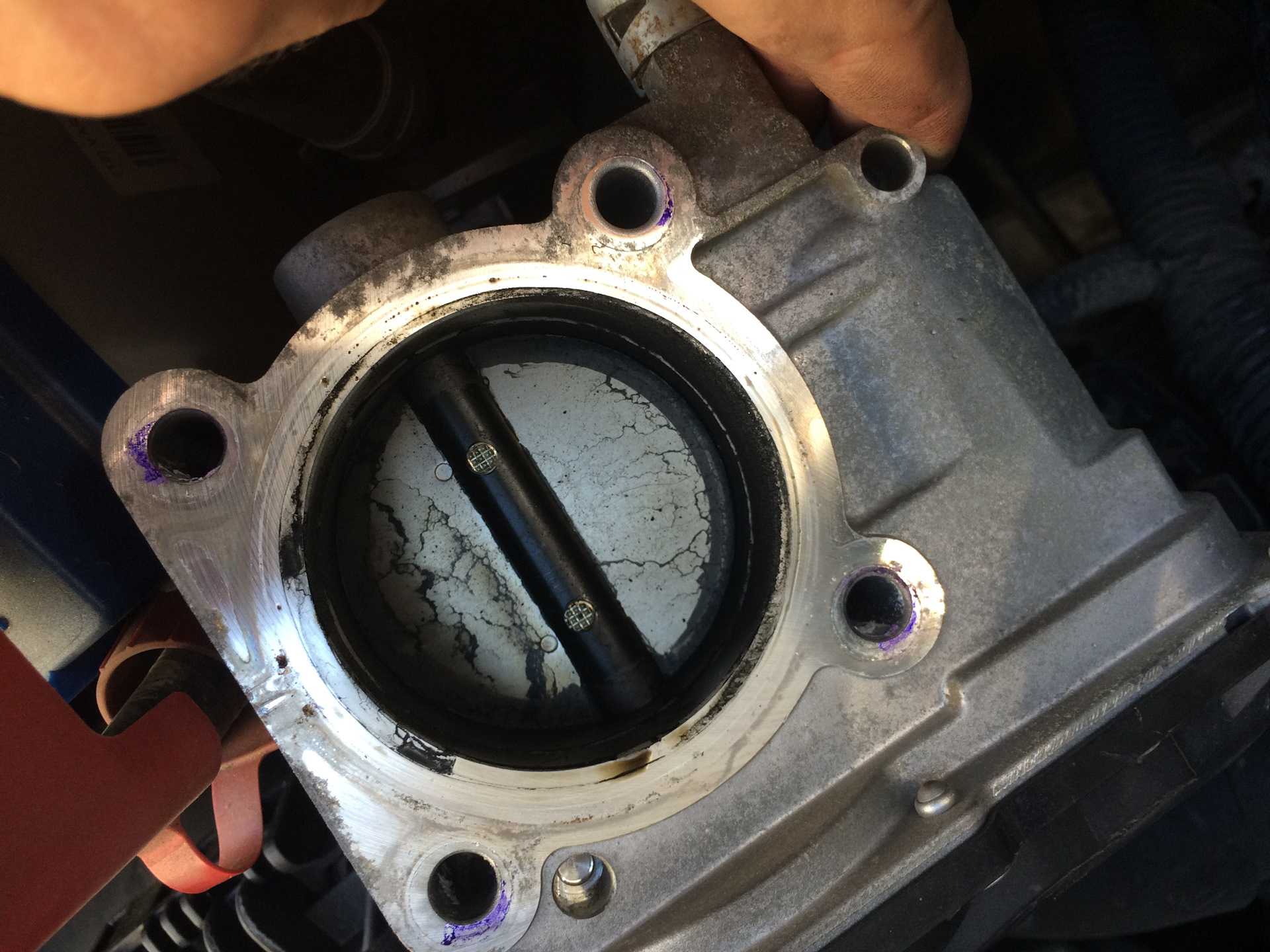

Вот так выглядел мой корпус дроссельной заслонки после снятия. Не очень и грязный он оказался. Нагар и масляная пленка конечно присутствует но ни так уж и много, не критично.

Перед тем, как приступить к промывке узла, необходимо снять с него датчик положения дроссельной заслонки (ДПДЗ) и регулятор холостого хода (РХХ). Для этого необходимо крестовой отверткой открутить по два крепежных винта

Очистку проводил с помощью жидкости из баллончика аэрозоля-очистителя для карбюраторов «Carb & Choke Cleaner» фирмы ABRO. Отмывает быстро и очень хорошо. Под давлением очень хорошо вымывается все из мелких каналов. Лил не жалел, использовал почти весь баллончик.

После тщательной промывки всех каналов и плоскостей, внутренности корпуса дроссельной заслонки стали как у нового. Все блестит. Приятно посмотреть на результаты своего труда.

Установку всех демонтированных деталей и узлов необходимо производить в обратной последовательности.

Перед установкой регулятора холостого хода (РХХ) на свое место, его необходимо также промыть. Я его также побрызгал очистителем карбюраторов держа вертикально вниз, чтоб жидкость не попала в корпус регулятора, а потом все отложения смыл вэдешкой (универсальной жидкостью WD-40).

Полезный совет: При затяжке резиновых трубок металлическими хомутами можно смазать резину под хомутом моторным маслом. Тогда затяжка хомута происходит легче, равномернее и надежнее.

Чистка дроссельного узла двигателя автомобиля Шевроле Нива (ВАЗ-2123) своими руками

Что то на моей родной ШНивке начали плавать обороты, иногда зависают холостые. Решил я для начала снять и прочистить корпус дроссельной заслонки, а точнее весь дроссельный узел.

По причине чрезмерного загрязнения дроссельной заслонки она может плохо закрываться, забитые каналы корпуса дроссельной заслонки могут являться причиной неустойчивых оборотов двигателя или плохого пуска.

Образование грязного налета в корпусе и на самой дроссельной заслонки не означает однозначно проблемы с двигателем. Нагар будет постепенно образовываться на всех двигателях. Это происходит в следствии закрытой вентиляции двигателя т.е. отвода картерных газов. А в картерных газах, как известно, содержатся масленые пары и остатки горения топлива. Вот эти продукты и оседают в корпусе дроссельной заслонки на всех поверхностях, образуя черную маслянистую пленку.

Для проведения работ по чистке дроссельного узла двигателя автомобиля Шевроле Нива (ВАЗ-2123) мне понадобилось:

• крестовая отвертка (отвертка под крестообразный шлиц типа Phillips) и плоская отвертка;
• головка на 13 с удлинителем и воротком;
• баллончик аэрозоля-очистителя для карбюраторов «Carb & Choke Cleaner» фирмы ABRO

Стоимость очистки сложилась из стоимости баллончика аэрозоля-очистителя для карбюраторов (160 руб) плюс стоимость воздушного рукава (150 руб).

Последовательность действий по очистки дроссельного узла

Сам дроссельный узел располагается на двигателе перед ресивером.

1. Отключаем аккумуляторную батарею от сети автомобиля.

Снимаем с двигателя пластиковый экран. Крестообразной отверткой ослабляем хомут крепления рукава подвода воздуха к дроссельному узлу. Осторожно снимаем рукав с патрубка корпуса дроссельной заслонки

Чтоб этот рукав не мешался при проведении других работ, я его снял полностью. К тому же он был надорван и требовал замены. Для его снятия необходимо всего лишь ослабить два хомута.

Далее снимаем все трубки, подходящие к корпусу дроссельной заслонки:

• снимаем с корпуса дроссельной заслонки трубку вентиляции картера, предварительно ослабив хомут;

• снимаем с корпуса дроссельной заслонки 2 трубки подвода и отвода охлаждающей жидкости, предварительно ослабив их хомуты. При снятии трубок из них и из узла подогрева корпуса заслонки, вытечет незначительное количество охлаждающей жидкости. Необходимо приготовить небольшую емкость для сбора этой жидкости.

  Для предотвращения дальнейшего вытекания охлаждающей жидкости из трубок, да и просто для того, чтоб они не мешались, я их подвязал к стойке капота

• снимаем с корпуса дроссельной заслонки трубку подвода паров бензина, предварительно ослабив хомут;

Теперь отсоединяем все колодки проводов, подходящие к дроссельному узлу:

• колодку проводов от датчика положения дроссельной заслонки (ДПДЗ)

• колодку проводов от регулятора холостого хода (РХХ)

Отцепляем трос от шкива привода дроссельной заслонки. Для этого, с помощью плоской отвертки, снимаем пружинный фиксатор ..

Провернут рукой до упора шкив привода дроссельной заслонки, выводим наконечник троса через прорезь шкива

Далее, головкой на 13 с удлинителем и воротком, откручиваем 2 гайки крепления дроссельного узла к ресиверу

Снимаем дроссельный узел

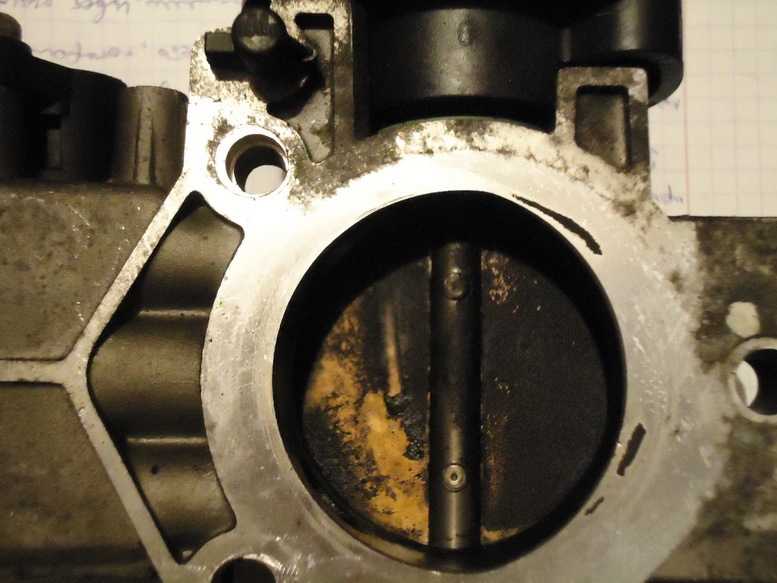

Вот так выглядел мой корпус дроссельной заслонки после снятия. Не очень и грязный он оказался. Нагар и масляная пленка конечно присутствует но ни так уж и много, не критично.

Перед тем, как приступить к промывке узла, необходимо снять с него датчик положения дроссельной заслонки (ДПДЗ) и регулятор холостого хода (РХХ). Для этого необходимо крестовой отверткой открутить по два крепежных винта

Очистку проводил с помощью жидкости из баллончика аэрозоля-очистителя для карбюраторов «Carb & Choke Cleaner» фирмы ABRO. Отмывает быстро и очень хорошо. Под давлением очень хорошо вымывается все из мелких каналов. Лил не жалел, использовал почти весь баллончик.

После тщательной промывки всех каналов и плоскостей, внутренности корпуса дроссельной заслонки стали как у нового. Все блестит. Приятно посмотреть на результаты своего труда.

Установку всех демонтированных деталей и узлов необходимо производить в обратной последовательности.

Перед установкой регулятора холостого хода (РХХ) на свое место, его необходимо также промыть. Я его также побрызгал очистителем карбюраторов держа вертикально вниз, чтоб жидкость не попала в корпус регулятора, а потом все отложения смыл вэдешкой (универсальной жидкостью WD-40).

Дпдз нива шевроле: признаки неисправности, замена датчика положения дроссельной заслонки, шеви нива

Симптомы неисправности ДПДЗ Нива Шевроле сразу сказываются на качестве и безопасности дорожного движения.

Падения, толчки, отсутствие холостого хода – все это может привести к серьезным последствиям в условиях интенсивного движения.

Затягивать ремонт нельзя, тем более, что его вполне можно сделать своими силами, не обращаясь к специалистам. А по времени замена датчика положения газа своими руками не займет более 30 минут.

Принцип работы ДПДЗ

Датчик представляет собой потенциометрический резистор, где один из контактов подключен к опорному напряжению контроллера, другой к «земле». Третий контакт — с подвижным элементом, это вывод сигнала датчика. Он расположен на стороне дроссельной трубки напротив рычага управления дроссельной заслонкой.

При нажатии на педаль газа вал газового клапана своим вращательным движением посылает сигнал на датчик. Из-за этого меняется напряжение на выходном разъеме, что влияет на работу бортового компьютера.

на Ниву Шевроле устанавливаются 2 типа ДПДЗ:

1. Контактный (пленочный резистивный).
2. Бесконтактный (магниторезистивный).

Чаще всего ломаются первые. Их работа заключается в перемещении ползунка по резистивным траекториям, которые со временем изнашиваются. Из-за этого датчик начинает выдавать в «мозги» неверные данные».

Резистивный работает по принципу схемы, включающей в себя датчик магнитного поля и микроконтроллер. Они служат гораздо дольше и потребляют меньше электроэнергии.

Совет. Контакт ДПДЗ часто перегорает при скачках напряжения на борту сети.

Признаки и причины неисправности

Неправильная работа датчика положения дроссельной заслонки Нива Шевроле проявляется в следующих симптомах:

• нестабильные, иногда полностью отсутствующие холостые, плавающие обороты;
• падения и толчки во время вождения;
• снижение динамики, мощности двигателя;
• повышенный расход топлива;
• горит индикатор проверки двигателя, и во время сканирования отображается код p0120 или другой код, связанный с TPS.

Совет. Эти причины не являются гарантией выявленной поломки и могут свидетельствовать о неисправности дроссельной заслонки, лямбда-зонда и топливного насоса.

причины неисправности разъема ДПДЗ Нива Шевроле:

1. Плохой или отсутствующий контакт между ползунком и дорожкой. Возникает из-за нормального износа или поломки наконечника. Иногда резистивный слой стирается.
2. В точке, где ползунок начинает свое движение, напыленная основа удаляется. В этом случае линейное выходное напряжение будет постоянно низким или нестабильным.
3. Изношены шестерни привода скольжения.
4. Сломанные провода.
5. Короткое замыкание в электрической цепи ДПДЗ.

Особенности замены стартера на Шевроле Нива с кондиционером

В бесконтактных датчиках на резистивных дорожках нет отложений, поэтому проблемы чаще всего связаны с обрывом электрических проводов или замыканием.

Здоровый. Несмотря на конструктивные различия датчиков разных типов, поиск и устранение неисправностей производится схожим образом.

Как проверить ДПДЗ

Проверять работу ДПДЗ Нива Шевроле удобнее всего путем тестирования. Для этого вам понадобится мультиметр.

Цель — определить наличие тока на контактах датчика, измерить напряжение и выявить причины выхода из строя.

Ими могут быть неисправность самого устройства, плохой контакт между бегунком и дорожкой сопротивления или проблемы в электросети автомобиля.

Варианты доставки товара

Обратите внимание! Ниже указаны способы доставки, доступные именно для этого товара. В зависимости от способа доставки возможные варианты оплаты могут различаться

С подробной информацией можно ознакомиться на странице «Доставка и оплата».

Посылка Почтой России

Доступные способы оплаты:

• Наложенный платеж (оплата при получении)
• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Отправка по всей России. Срок доставки — от 5 до 12 дней.

Посылка Почтой России 1 класс

Доступные способы оплаты:

• Наложенный платеж (оплата при получении)
• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Отправка по всей России. Срок доставки — от 2 до 5 дней. Дороже чем обычная доставка Почтой России, примерно, на 50%. Вес посылки до 2,5 кг

Экспресс-посылка EMS

Доступные способы оплаты:

• Наложенный платеж (оплата при получении)
• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Отправка по всей России. Срок доставки — от 3 до 7 дней. Дороже чем обычная доставка Почтой России, примерно, на 100%.

Транспортные компании

Доступные способы оплаты:

• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Доставка возможна в любой населенный пункт, где есть представительство транспортной компании. Срок доставки — от 2 до 10 дней. Отправка габаритных посылок выгоднее, примерно, на 50% чем Почтой России.

Курьерская доставка по г. Тольятти

Доступные способы оплаты:

• Наличными при получении
• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Срок доставки от 1 до 12 часов.

Самовывоз с нашего склада

Доступные способы оплаты:

• Наличными при получении
• Кредит, рассрочка
• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Время забора должно совпадать с режимом работы магазина.

9.7.8 Датчик положения дроссельной заслонки: общая информация, снятие и установка

Подробности

Категория: 9.7 Система управления двигателем

Обновлено 18.07.2014 08:51

Датчик положения дроссельной заслонки установлен сбоку на дроссельном патрубке напротив рычага уп­равления дроссельной заслонкой.

ДПДЗ представляет собой резистор потенциометрического типа, один из выводов которого соединен с опорным напряже­ нием (5 В) контроллера, а второй с массой контроллера. Третий вывод, соединенный с подвижным контактом потенциометра, является выходом сигнала ДПДЗ.

При движении педали акселератора ось дроссельной зас­лонки передает свое вращательное движение на ДПДЗ, вызы­вая изменение напряжения выходного сигнала ДПДЗ.

При закрытом положении дроссельной заслонки выход­ной сигнал ДПДЗ должен быть в пределах 0,3…0,7 В. При отк­рытии дроссельной заслонки выходной сигнал возрастает, и при открытой дроссельной заслонке (на 76…81 % по прибору DST-2М) выходное напряжение должно быть 4,05…4,75 В.

Измеряя выходное напряжение сигнала ДПДЗ, контрол­лер определяет текущее положение дроссельной заслонки. Данные о положении дроссельной заслонки необходимы конт­роллеру для расчета угла опережения зажигания, длительнос­ти импульсов впрыска и состояния регулятора холостого хода.

Наблюдая за изменением напряжения, контроллер опреде­ляет, открывается дроссельная заслонка или закрывается. Контроллер воспринимает быстро возрастающее напряжение сигнала ДПДЗ как свидетельство возрастающей потребности в топливе и необходимости увеличить длительность импульсов впрыска.

ДПДЗ не регулируется. Контроллер использует самое низ­кое напряжение сигнала ДПДЗ на режиме холостого хода в качестве точки отсчета (0% открытия дроссельной заслонки).

Поломка или ослабление крепления ДПДЗ могут вызвать нестабильность холостого хода, т.к. контроллер не будет полу­чать сигнал о перемещении дроссельной заслонки.

При возникновении неисправности цепей ДПДЗ контроллер заносит в свою память ее код и включает сигнализатор. Если это происходит, контроллер рассчитывает значение положения дроссельной заслонки по частоте вращения коленчатого вала и массовому расходу воздуха.

Снятие и установка датчика положения дроссельной заслонки

Вам потребуется отвертка.

1. Отсоедините от датчика колодку жгута проводов

2. Для проверки исправности датчика измерьте сопротивление между выводами «2» и «3» колодки датчика. Переместите дроссельную заслонку из полностью закрытого положения в полностью открытое. У исправного датчика при этом сопротивление должно равномерно изменяться в пределах 2,7-8,2 кОм.

3. Для замены неисправного датчика выверните два винта крепления к дроссельному узлу и…

4. …снимите датчик

Обратите внимание: под датчиком установлено уплотнительное поролоновое кольцо, не забудьте установить на место

5. Устанавливайте новый датчик в порядке, обратном снятию.

Популярные статьи из раздела:

• 9.7.7 Датчик температуры охлаждающей жидкос­ти: общая информация, снятие и установка
• 9.7.15 Датчик фаз: общая информация, снятие и установка
• 9.7.6 Датчик положения коленчатого вала: общая информация, снятие и установка
• 9.7.2a Коды неисправностей (диагностические коды) контроллера М7.9.7
• 9.7.4 Замена реле системы управления двигателем
• 9.7.10 Датчик детонации: общая информация, снятие и установка
• 9.7.1 Особенности конструкции системы управления двигателем (контроллер МР7.0Н)
• 9.7.12 Диагностический датчик кислорода: общая информация, снятие и установка
• 9.7.9 Датчик массового расхода воздуха: общая информация, снятие и установка
• 9.7.14 Модуля зажигания: снятие и установка
• 9.7.11 Управляющий датчик кислорода: общая информация, снятие и установка
• 9.7.2 Коды неисправностей (диагностические коды) контроллера МР7.0Н
• 9.7.1а Особенности конструкции системы управления двигателем (контроллер М7.9.7)
• 9.7.3 Замена предохранителей системы управления двигателем
• 9.7.5 Снятие и установка контроллера МР7.0Н

Чистка

Использование специального аэрозоля для чистки ДЗ без ее демонтажа возможно лишь при слабом загрязнении. Поэтому при появлении проблем лучше демонтировать дроссель и удалить грязь при помощи средства для очистки карбюратора.

Для этого понадобится:

• Крестовая и плоская отвертки.
• Головка на 13 с удлинителем.
• Баллончик средства для очистки («Carb & Choke Cleaner» или аналог).

Чтобы почистить дроссельную заслонку, необходимо выполнить такие действия:

• Снять провод «массы» с аккумулятора.
• Демонтировать пластиковый экран двигателя.
• Ослабить хомут воздуховода.
• Снять рукав подачи воздуха с патрубка на корпусе дроссельного узла.
• Ослабить хомуты и снять с патрубков дросселя трубки вентиляции картера, охлаждающей жидкости и адсорбера.

• Загнуть вверх трубки системы охлаждения и подвязать их к стойке капота.
• Отключить колодку проводов от датчика положения дроссельной заслонки (ДПДЗ).
• Отсоединить клемму от регулятора холостого хода.
• Снять пружинный фиксатор со шкива привода и отцепить трос.
• Открутить две гайки крепления дроссельного узла.
• Снять дроссель.
• Открутить крепежные винты и демонтировать регулятор холостого хода и ДПДЗ.
• Обработать внутренности дросселя с помощью чистящего средства.

За счет того, что жидкость из баллончика подается под давлением, она эффективно смывает налет.

Сборка механизма после очистки выполняется в обратном порядке. Перед установкой хомутов их следует смазать машинным маслом. Это облегчает затяжку и повышает надежность соединения.

Конструкция ДПДЗ

• Выпускаются два вида датчиков положения дроссельной заслонки — контактного типа (пленочно-резистивные) и бесконтактные (магниторезистивные).

Распространенные неисправности

Контактные датчики со временем изнашиваются, из-за чего ЭБУ двигателя получает неверный сигнал. Из-за достаточно сложного устройства, в датчиках контактного типа чаще возникают неисправности.

Неисправности датчиков контактного типа и причины выхода их из строя:

• Потеря контакта на ползунке. Это может быть вызвано как его физическим износом, так и поломкой наконечника.
• Не меняется напряжение на выходном контакте датчика, или меняется скачками. Вызывается износом резистивных дорожек, которые истираются контактом ползунка.
• Механический износ привода ползунка.
• Обрыв проводов электрических цепей или отсутствие контакта в разъеме.

Срок службы бесконтактных (магниторезистивных) датчиков очень велик, так как они не имеют механически взаимодействующих деталей. Неисправности таких приборов могут возникнуть только в результате обрыва проводов или отсутствия контакта.

Внимание! Распространенное мнение, что бесконтактный ДПДЗ может выйти из строя при скачке напряжения в бортовой сети, в корне неверно. Величина напряжения регулируется электроникой

Реле-регулятор напряжения, как таковое, в электросхеме Шнивы отсутствует.

Диагностика

Напряжение 4,0 В, приходящее на датчик, изменяется в нем в зависимости от угла поворота ДЗ. В соответствии с величиной выходного напряжения ДПДЗ, электронный блок управления двигателем, имея данные об объеме воздуха, засасываемого двигателем, определяет требуемый состав смеси. Управляющее напряжение ЭБУ регулирует открытие форсунок, подающих топливо в камеры сгорания.

Если хотите проверить исправность самостоятельно, потребуется мультиметр, или, хотя бы, древний ампервольтомметр (авометр).

Выключить зажигание. Если обнаружена неисправность датчика ПДЗ -крышку двигателя можно не устанавливать, капот не закрывать.

Когда на панели приборов светился желтый символ Check Engine, необходимо проверить ЭБУ диагностическим сканером типа ELM327. Сканер найдет код ошибки и определит, есть ли еще проблемы, возможно, в других системах автомобиля.

Ремонт датчика положения дроссельной заслонки

ДПДЗ регулировкам, ремонту и восстановлению не подлежат.

Лучший способ ремонта поэтому – заменить датчик новым или заведомо исправным.

Выбор запчастей

Стоимость зависит от бренда изготовителя и типа изделия. Бесконтактные датчики стоят значительно дороже контактных.

Советуем приобрести бесконтактный датчик. Пусть дороже, но проблема будет решена практически навсегда.

Замена ДПДЗ автомобиля Шевроле-Нива

Потребуются крестовая отвертка(короткая) – Н2, и плоская с жалом, не имеющим острых кромок.

Капот открыт, декоративная крышка двигателя снята ранее. Зажигание выключено. Начали.

• Вынуть колодку проводов из разъема датчика. Не усердствуйте, отогните защелку плоской отверткой.
• Отвернуть крестовой отверткой два болтика М4, крепящие прибор к корпусу заслонки. Поочередно вынуть болтики вместе с плоскими и пружинными шайбами.
• Аккуратно отжать плоской отверткой прибор от фланца дроссельной заслонки и снять. В корпусе датчика прокладка-пыльник, не потеряйте её.
• Установить прокладку в корпус нового датчика, установить сам датчик. Наживить болтики, не забыв надеть на них плоские и пружинные шайбы.
• Поочередно затянуть болтики. Колодку проводов вдвинуть в разъем до срабатывания защелки.

Датчик заменен. Запустите двигатель, немного прогрейте. Поворачивая дроссельную заслонку рукой за сектор, послушайте движок на средних и повышенных оборотах. Отпустите сектор, убедитесь в равномерности работы на холостом ходу. Заглушите двигатель. Если все хорошо работает – установите декоративную крышку и закройте капот.

Автомобиль исправен. Возможно не полностью, но датчик положения дроссельной заслонки в нем новый, и работает!

Симптомы, которые могут возникать при забитом дросселе

• При забитой дроссельной заслонке наблюдается некоторая заторможенность реакции на педаль газа . Двигатель с чистой заслонкой реагирует на нажатие акселератора гораздо живее.
• Скопившаяся грязь в дросселе ограничивает поток воздуха, и может стать причиной неплавной работы мотора на холостых оборотах, обороты «плавают» .
• Может наблюдаться подёргивание автомобиля при малых оборотах и скоростях
• При очень высокой степени загрязнения возможны несанкционированные остановки двигателя, т. е. автомобиль глохнет .
• Расход топлива. ЭБУ (компьютер) двигателя, распознав слишком слабый поток воздуха, увеличивает холостые обороты, тем самым увеличивая расход топлива .

Что делать, чтобы заслонка не загрязнялась слишком быстро

Её состояние будет зависеть от частоты замены воздушного фильтра, использования качественного масла ДВС, и исправности маслоотделителя системы рециркуляции картерных газов. В целом, процедура чистки не трудоёмкая и не дорогостоящая. Поэтому, при возникновении указанных выше симптомов, да и просто, при прохождении ТО рекомендуется проверять состояние дроссельной заслонки. Ресурс у самого узла очень высокий, но следить за ним стоит, так как он выполняет достаточно важную и тонкую работу.

Дроссельная заслонка 56мм

дроссельная заслонка 54 мм Самый частый вопрос, который задают Нивоводы и Шнивоводы: как бы сделать тюнинг подешевле и чтобы машина пёрла по взрослому. Если для карбовой машины окромя низового распредвала я не знаю другого сценария, то для инжекторной нивы появилась одна замечательная деталь. Это дроссельная заслонка увеличенного диаметра. Не скажу что прибавится сразу 10 лошадок, но эффект при полностью исправном двигателе Вы почуствуете.

Я иногда слышу мнение о том, что впечатления о запчастях я высказываю субъективно, то бишь без цифирей, графиков и таблиц. Дело в том, что я просто хочу донести информацию попроще, зная то что у меня в этой области ВО и практическая работа, а у людей (в подавляющем большинстве случаев) своя работа и образование в совершенно иных областях, в которых они спецы. Сегодня попробую привести цифири и сравнительные данные.Сначала чуточку теории: чем больше воздуха, тем больше будет впрыскиваться бензина. И Дроссель самое узкое место в воздушном тракте, разумеется до впускного коллектора. Стандартная заслонка имеет минимальный внутренний диаметр 46 мм, в данном случае сечение увеличено до 54 мм. Данное изделие сделано из стандартной заслонки, расточкой и установкой новой шторки и оси. Данные по моей машине до установки таковы: потребление воздуха на ХХ 14 кг, при 3000 об. около 22 кг. После установки новой дроссельной заслонки, на ХХ все цифирки остались старые (тракт холостого хода ни капельки не изменен), а вот потребление воздуха при 3000 стало 33 кг. Вообщем прирост мощности это дает где-то от 2500-3000 оборотов. В основном это очень сильно чуствуется на трассе, в меньшей степени в городе. Мне понравилась фраза которую сказал Боря-Бобс, после установки этого изделия. На Юкковской трассе где постоянно дергаешь ручку между 3-4, я ехал на 4 как на круиз-контроле, регулирую движение только «педалью газа». Так как эти является изделием стандартным по крепежу, замена занимает 20 минут. Теперь о статистике, для испытаний как эта штука повлияла на расход топлива, я взял около 10 машин у себя на работе и попросил водил засечь расход при одной и той же манере езды и желательно при одних режимах. В конце эксперимента люди сказали, что конечно с этой заслонкой двигаться в прежнем режиме уже не хочется, но мы постарались. Усредненные показатели таковы: средний расход упал на 450-500 гр. Это немного, но капелька здесь, капелька там……в результате получаем результат. Ну и конечно старая добрая истина, которую мне вдалбливали в моем танковом КБ: на одной и той же машине, чем выше мощность двигателя, тем меньше расход топлива и тем больше его ресурс. Конечно достаточно сильно заметно изменение динамики машины в случае когда стоит немецкий расходомер воздуха. Я уже много раз говорил о том, что и на том и на другом стоит надпись Bosch. Но с надписью «made in Germany» замеряет расход воздуха плюс-минус наперсток, а с надписью «made in Russia» плюс-минус ведро.

Частый вопрос: одинакова или нет дроссельная заслонка двигателей 2112 и нашего 21214? Заслонки отличаются. При установке заслонки от «двенашки» возникает некорректная работа двигателя на холостом ходу.

Важно: при самостоятельной установке очень часто задается вопрос, почему при первых запусках вдруг «зависли» обороты ХХ от 1200-1500 об.мин. Новую заслонку двигатель и мозги не видят, а вот РХХ требует адаптации. На разных мозгах по разному

Например: для бош 7.9.7 нужно включить зажигание в первое положение – выключить – и уже после этого завести авто. Для других завести машину и сделать несколько раз «перегазовку», заглушиться и снова завестись. Конкретика зависит от ЭБУ и прошивки. Диагносты это знают, ну а в случае самостоятельной установки придется или бороздить просторы Интернета или пройти «опытным путем»

На разных мозгах по разному. Например: для бош 7.9.7 нужно включить зажигание в первое положение – выключить – и уже после этого завести авто. Для других завести машину и сделать несколько раз «перегазовку», заглушиться и снова завестись. Конкретика зависит от ЭБУ и прошивки. Диагносты это знают, ну а в случае самостоятельной установки придется или бороздить просторы Интернета или пройти «опытным путем».

Дополнение от 2013 года. Заслонки идут в продажу с диаметром 56 мм. Желательна прошивка мозгов на евро-2, чтобы хотя бы отключить второй лямбда зонд. Отдельно повторяю, для «счастливчиков» с электронной педалью газа это изделие вам не подходит.

4133

Из‐за чего возникает загрязнение

Среди основных причин загрязнения можно отметить следующие:

• Эксплуатация автомобиля на некачественном топливе. Бензин низкого качества с большим количеством осадков и примесей — одна из причин образования загрязнений в дроссельном узле.
• Попадание грязи через систему подачи воздуха. Пыль и грязь, оседающие на деталях дроссельного узла, попадают во впускной тракт через загрязненный воздушный фильтр, воздуховод с нарушенной герметичностью. Воздушный фильтр рекомендуется менять в соответствии с регламентом завода-изготовителя (техобслуживание).
• Загрязнение топливного фильтра. Топливный фильтр в отличие от масляного или воздушного, подлежит замене гораздо реже, но это не означает, что он меньше загрязняется и не представляет угрозы для деталей мотора. Грязь с него также может попасть на заслонку.

Опасны также осадки в виде масляной пыли от картерных газов. Масло с грязью и пылью на заслонке образуется из‐за картерных газов, попадающих, как правило, через клапанную крышку.

Как определить и диагностировать причину пропадания холостого хода

Для определения и диагностики причины пропадания холостого хода автомобиля, необходимо провести тщательную проверку электронных систем автомобиля, а также проверить состояние датчиков и сенсоров, а также состояние дроссельной заслонки.

При диагностике электронных систем автомобиля рекомендуется использовать специальные сканеры или оборудование для чтения кодов ошибок. Это позволит выявить возможные неисправности в системах управления двигателем и других электронных компонентах.

Проверка датчиков и сенсоров является важным шагом при определении причин пропадания холостого хода. Некорректная работа или поломка одного из них может вызвать подобную проблему. Проверьте целостность и правильное подключение каждого датчика или сенсора, а также проведите тестирование для выявления возможных неисправностей.

Состояние дроссельной заслонки также следует проверить при диагностике. Она играет важную роль в регулировке потока воздуха в двигателе. Если она исправна, то можно исключить ее как причину проблемы. Однако, если дроссельная заслонка не функционирует должным образом, это может вызывать пропадание холостого хода.

Важно отметить, что при сложных или неоднозначных случаях рекомендуется обратиться к квалифицированному автомеханику или сервисному центру для проведения более подробной диагностики и ремонта

На что влияет диаметр проходного отверстия

Количество топливно-воздушной смеси, которая попадает цилиндры, определяет мощность двигателя. Оно зависит от двух факторов:

• Степень открытия клапана — от 0 до 100%.
• Сечение проходного отверстия.

Первый показатель зависит от положения педали газа, а второй от конструкции дроссельного узла.

Заводская комплектация Нива Шевроле предусматривает установку заслонки диаметром 46 мм.

Чтобы увеличить поступление воздуха и мощность двигателя, автовладельцы устанавливают ДЗ с большим диаметром — от 52 до 58 мм.

Максимальный размер тюнинговой заслонки, которую стоит ставить на стандартный двигатель Нивы Шевроле — 54 мм. Больший диаметр (56 мм) нужен лишь для спортивных вариантов авто с увеличенным объемом двигателя.

Увеличение проходного сечения дросселя без доработки двигателя дает лишь иллюзию прироста мощности. Отклик на нажатие педали газа становится резче.

Например, если слегка нажать на газ, стандартный дроссель откроется на 10%, а увеличенный — на 15-20%. При этом максимальная мощность и приемистость практически не меняется. Для того, чтобы камеры сгорания полностью заполнялись топливно-воздушной смесью, не придется выжимать педаль до упора.

Случается, что после установки увеличенной ДЗ стандартный двигатель действительно становится мощнее. Это имеет простое объяснение: вместо старой забитой заслонки монтируется новая чистая. Того же эффекта можно добиться простым и дешевым методом: снять и промыть дроссельный узел.

Разбираемся, почему засоряется дроссель

Как и любой агрегат автомобиля, дроссельная заслонка должна периодически обслуживаться. Распространённая проблема этого узла – засор.

Засориться дроссель может по нескольким причинам:

• Пыль на дорогах. Несмотря на расположение заслонки после воздушного фильтра, частички пыли всё равно попадают в воздуховод дросселя. Если фильтр сам по себе уже загрязнён,то в дроссель попадают и фракции пыли покрупнее.
• Вентиляция картерных газов. На многих современных автомобилях картерные газы очищаются от масла в маслоотделителе и попадают через дроссель во впускную систему вместе с обычным воздухом. Такой принцип внедряют для соблюдения норм экологичности.
• Рециркуляция отработавших газов. Применяться стала такая система сравнительно недавно, но уже стала популярной у автопроизводителей. Отработавшие газы из выпускного коллектора снова попадают через дроссель во впуск для догорания.

[stextbox теперь представьте, что частички масла из картерных газов соединяются с частичками пыли и/или нагара от выпускных газов. Образуется грязно-маслянистая плёнка, которая постоянно оседает на заслонке. Спустя десятки тысяч километров слой этой грязи нарушит работу или вовсе выведет из строя дроссельный узел. Поэтому периодическая чистка дроссельной заслонки важна для правильной работы двигателя.
