Порядок работы цилиндров Камаз
/ Порядок работы цилиндров Камаз
Основной особенностью строения двигателя Камаз 740 является асимметричное расположение левого ряда поршней относительно правого таким образом, что левая поршневая группа выдвинута на 29,5 мм дальше. Дело в том, что на шейке коленчатого вала установлено два противоположных шатуна, чем и обуславливается уникальный порядок работы цилиндров Камаза. Очередь взрыва топливной смеси представляет собой последовательность 1→5→4→2→6→3→7→8.
Благодаря укороченному коленвалу на 8 поршней и 4 шейки значительно выросла компрессия в цилиндрах, что в свою очередь привело к увеличению КПД и мощности двигателя. Мощность в моторах Камаз 740 прирастает и за счет четко настроенной работы ГРМ, в том числе и клапанов.
Какой порядок работы цилиндров Камаз 740?
Согласно техническому регламенту стран ЕС, первым цилиндром в двигателе Камаз 740 принято считать тот, что располагается в правом ряду спереди машины. Обычно его называют главным цилиндром. Форсунки имеют такие же номера, как и цилиндры, на которых они установлены. Следовательно, главному цилиндру соответствует главная форсунка. Нумерация цилиндров начинается с правого ряда, в котором стоят 1-4 цилиндры. В левом ряду соответственно располагаются 5-8 цилиндры. И для правого, и для левого рядов нумерация начинается спереди автомобиля.
| Знание порядка работы цилиндров Камаза пригодится при отладке впрыска горючей смеси после замены топливного насоса, а также при настройке ГРМ, поскольку клапаны должны открываться с определенной периодичностью и продолжительность. Только в таком случае становится возможна ровная работа мотора.
Особое устройство двигателя Камаз 740 делает его значительно меньше российских моторов и надежнее зарубежных. Камаз 740 идеально подходит для работы в суровых условиях континентального климата нашей страны, поскольку его довольно легко запускать в холодное время года. |
spb.camsparts.ru
Где находятся метки зажигания на КАМАЗе
Как выставить зажигание на дизеле (момент впрыска)
Выставляем зажигание по меткам двигатель а-41
КАМАЗ установка впрыска топливаГЯ)
https://youtube.com/watch?v=d3F3CT2V4EM
Сборка дизеля КАМАЗ 740.60 с правильным вращением коленвала
КАМАЗ установка
Регулировка клапанов КАМАЗ — Новый Метод
ТНВД КАМАЗ Евро 2
1. (Камаз 740) Система питания дизеля
Поиск метки на маховике
Камаз 55111С 2001 г.в снятие ТНВД и форсунок
Также смотрите:
- Угол схождение КАМАЗ
- Проводка для КАМАЗа
- Устройство переднего моста КАМАЗ 65225
- Как определить скорость по тахометру на КАМАЗе
- КАМАЗ крыша рессоры
- КАМАЗ перевозка стекла
- Высота борта КАМАЗа 65115
- Заводим КАМАЗ после ремонта
- Приборы система питания двигателя КАМАЗ 740
- Машина урал против КАМАЗа
- Система тормозов КАМАЗ 5320 схема
- Реле сигнала КАМАЗ подключение
- КАМАЗ самосвал в кубах
- Диагностики КАМАЗ 65116
- Какое масло в гур КАМАЗ 43118
Основные неисправности механизма газораспределения
Отклонения в работе механизма газораспределения при естественном износе деталей вызывают ухудшение динамики механизма, способствуют ускоренному износу сопряжений. Из общего числа отказов всех систем двигателя 25-27 % приходится на ГРМ.
Основными неисправностями двигателя, обуславливаемые неисправностями ГРМ, могут быть следующие:
— уменьшение мощности двигателя, увеличение расхода топлива и масла;
Видео:Выставляем метки зажигания КамАЗСкачать
— повышение дымности отработавших газов;
— уменьшение давления масла в системе двигателя при температуре выше 0° С;
— неустойчивая работа двигателя на холостом ходу;
— работа двигателя с перебоями или перегревом;
— подтекания жидкости в соединениях системы охлаждения.
Признаками неисправностей ГРМ являются стуки в головке цилиндра. Звонкий стук в головке цилиндра вызывается стуком клапанов о коромысла из-за большого теплового зазора между клапаном и носком коромысла.
Глухой металлический стук на холостом ходу и усиление его при подаче топлива являются признаком поломки клапанных пружин или заедании клапанов.
Неплотная посадка клапана на седло возникает при отсутствии или уменьшении теплового зазора между носком коромысла и клапаном, а так же при нарушении несущей способности неподвижного соединения головка цилиндров – седло клапана.
При неплотной посадке клапана на седло на отдельных участках между клапаном и седлом образуются зазоры.
Раскалённые газы под давлением и с большой скоростью проходят в образовавшиеся щели, поэтому поверхности фаски в этом месте интенсивно коррозируют, ухудшается прилегание фаски к седлу.
На поверхности фаски накапливаются продукты сгорания, вследствие чего нарушается герметичность соединения.
Анализ характерных повреждений клапанов и их сёдел показывает, что примерно 90% всех повреждений возникает при нарушении герметичности соединения седло – клапан.
При увеличении теплового зазора уменьшается высота подъёма клапанов, вследствие чего ухудшается наполнение и очистка цилиндров, растут ударные нагрузки и износ деталей ГРМ.
При очень маленьких тепловых зазорах, в результате сгорания или износа рабочих фасок клапана или седла клапана, не обеспечивается герметичность камеры сгорания, двигатель теряет компрессию, перегревается и не развивает полной мощности.
Наиболее часто встречающиеся неисправности ГРМ следующие:
– преждевременный износ посадочных поверхностей седла и клапана; износ направляющей втулки клапана;
– деформация головки цилиндров;
– деформация седла и стержня клапана;
– деформация тарелки клапана; обрыв стержня клапана и коррозия; износ отверстий под толкатели;
– износ втулок распределительного вала; износ кулачков распределительного вала; износ коромысел клапанов.
Перед выполнением технических обслуживаний необходим индивидуальный контроль состояния ГРМ, позволяющий при помощи специального оборудования, без разборки двигателя заблаговременно выявить указанные выше скрытые неисправности и определить перечень профилактических и ремонтных воздействий.
Оценивать техническое состояние ГРМ следует по диагностическим параметрам, а определить необходимость выполнения операций обслуживания и ремонта – по предельным значениям этих параметров.
Видео:Расположение меток газораспределительного механизмаСкачать
Характерный дефект штанг: ослабление посадки наконечников и погнутость стержня штанги.
Характерными дефектами клапанов являются износ рабочих фасок, погнутость стержня, облом тарелки клапана, износ торца клапана
Характерными дефектами толкателей являются износ тарелки, раковины на рабочей поверхности, износ стержня
Изношенные тарелки и стержни толкателей восстанавливаются хромированием.
После восстановления клапаны притираются в седлах головок цилиндров.
Клапана, их назначение, работа 4-тактного двигателя
Клапан двигателя одновременно является и деталью, и последним звеном механизма газораспределения. Он представляет собой подпружиненный элемент, в состоянии покоя перекрывающим впускное либо выпускное отверстие. При проворачивании распредвала находящийся на нем кулачок давит на клапан и опускает его, открывая тем самым соответствующее отверстие
На каждом цилиндре устанавливается не менее двух клапанов. В более дорогих моделях двигателей их ставится четыре. Количество клапанов в большинстве случаев четное, их назначение – открытие различных групп отверстий: одни предназначены для впускных, вторые – для выпускных.
Клапаны выпускные работают по тому же принципу, но выполняют иную функцию. Они предназначены для удаления выхлопных газов в выпускной коллектор.
Цикл работы 4 цилиндрового двигателя представляет собой последовательность из четырех процессов, называемых «рабочим циклом». Рассмотрим его на примере бензинового четырехтактного ДВС, устанавливаемого в большинстве легковых автомобилей.
1. Впуск.
В камере сгорания начинается преобразование энергии и первый этап – реакция горения топливовоздушной смеси. Поршень при этом из верхней мертвой точки перемещается вниз, возникает разрежение и происходит впуск горючего. В это время впускной клапан открыт, выпускной находится в закрытом положении. В инжекторных двигателях подача топлива осуществляется форсункой.
2. Сжатие.
После того, как камера сгорания заполнилась смесью паров бензина и воздуха, при вращательных движениях коленвала поршень переходит в нижнюю позицию. Впускной клапан постепенно закрывается, а выпускной – по-прежнему закрыт.
3. Рабочий ход.
Третий этап рабочего цикла – самый важный. Именно на нем энергия сгорающего топлива переходит в механическую, приводящую в движение коленвал.
При перемещении поршня вниз газы интенсивно расширяются, высвобождая энергию. На данном этапе коленвалупередается разгонное ускорение. На всех других тактах цикла двигатель только получает энергию от коленвала, не вырабатывая ее.
4. Выпуск.
Это последний такт рабочего цикла. На нем газы, совершившие полезную работу, выпускаются из цилиндра, высвобождая место для поступления следующей порции топливовоздушной смеси.
На этом этапе газы находятся под давлением, значительно превышающем атмосферное. Коленчатый вал через шатун передвигает поршень к верхней мертвой точке. Выпускной клапан открывается, газы выталкиваются наружу через выхлопную систему.
Рабочий цикл дизельных двигателей несколько отличается от бензиновых. На впуске всасывается лишь воздух, а горючее в камеру сгорания впрыскивается топливным насосом уже после сжатия воздушной массы. Воспламенение дизтоплива происходит при контакте с сжатым воздухом.
Особенности
После того как все детали выставлены по меткам, необходимо затянуть фиксирующие элементы и завести мотор. Автомобиль должен запуститься без проблем с первого раза. Если грузовик не заводится или из системы выхлопа идет белый дым, значит, расстановка выполнена с нарушением в 180 градусов. Потребуется открутить требуемые детали и развернуть их на 180°, повторно запустить двигатель.
При отсутствии меток или наличии лишних рисок желательно выставлять элементы примерно посредине регулировочных значков. Чтобы понимать, как правильно выставить зажигание на КамАЗе, необходимо учитывать признаки позднего и раннего впрыска.
Двигатель Mercedes-Benz (Daimler) OM 457 LA
При разработке нового тягача за основу был взят самый мощный движок, устанавливаемый на Аксор — агрегат в 428 лошадиных сил.
Характеристики двигателя КАМАЗ 5490
- Шесть цилиндров, расположенных в ряд,
- Объем — 11,97 литра,
- Максимальный крутящий момент — 2100 Нм,
- Электронная система турбонаддува с промежуточным охлаждением надувочного воздуха,
- Система BlueTec, снижающая выбросы NOx и уменьшающая долю вредных веществ в выхлопе,
- Соответствие стандарту экологического класса Евро-5,
- Циркуляционное охлаждение охлаждающей жидкостью,
- 4-х-тактный непосредственный впрыск дизельного топлива,
- Диаметр цилиндра — 128 мм,
- Ход поршня — 155 мм,
- Заправочный объем охлаждающей жидкости без обратного охлаждения — 15 л,
- Объем заливаемого моторного масла, включая масляный фильтр — минимум 34 л, максимум 39 л.
Эксплуатация двигателя КАМАЗ 5490
Двигатель работает в паре с шестнадцатиступенчатой синхронизированной механической коробкой переключения передач (МКПП) ZF 16S-2221 с дистанционным управлением, что позволяет автомобилю, по словам владельцев, быть действительно «мощным и тяговистым».
Максимальная скорость автомобиля заявлена в 110 км/ч, при этом эти максимальные 110 км/ч на хорошей дороге двигатель выдерживает на ура, — говорят автолюбители. Расход топлива составляет в среднем 33 литра на 100 км, по отзывам эта цифра соответствует действительности — от 30 до 36 литров в зависимости от груза.
В обязательной регулировке клапанов двигателя КАМАЗ 5490 нет необходимости первые две сотни тысяч километров пробега. Выпуск инструментов для регулирования Камский завод начал еще заблаговременно до выпуска.
Проверка уровня масла, его замена, замена фильтрующих элементов — воздушного и масляного — все происходит стабильно в срок ТО. По отзывам владельцев, при соблюдении рекомендаций по эксплуатации нет необходимости проводить эти процедуры чаще.
Запчасти двигателя КАМАЗ 5490
Водители, которым пришлось искать запчасти для нового магистрально тягача, успели оценить уникальность грузовика — поступление важных и даже порой самых незначительных деталей с места производства может длиться довольно продолжительное время. Отзывы о наличии этой проблемы уже наполнили форумы автовладельцев.
Группа компаний АВТОАЛЬФА предлагает ускорить процесс получения запчастей с помощью больших складских запасов, а также официального дилерства большой группы компаний, которые производят запчасти для двигателя КАМАЗ 5490.
В эту группу входит основной производитель Daimler AG и другие немецкие компании:
Также в наличии запчасти импортных компаний других стран:
И всемирно известных производителей фильтрующих элементов MANN+HUMMEL и Fleetguard, Inc.

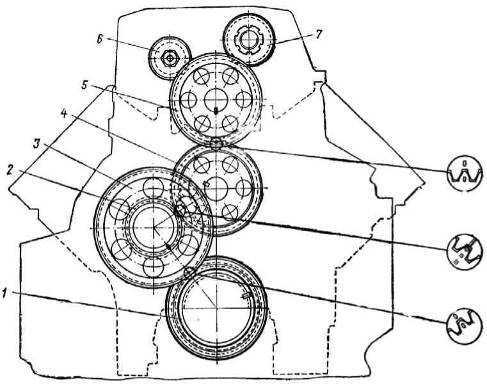

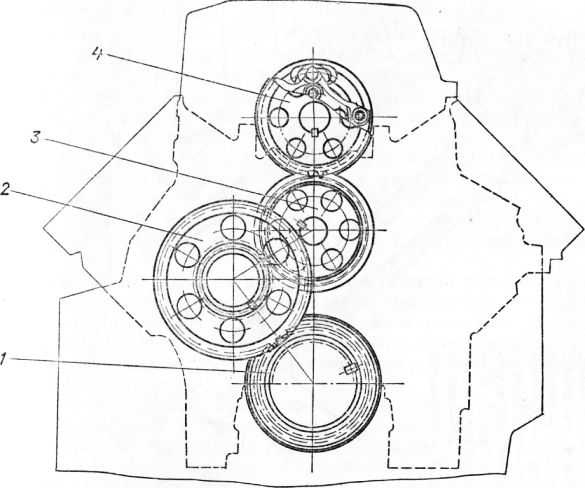

Особенности устройства ГРМ двигателя КамАЗ-740.

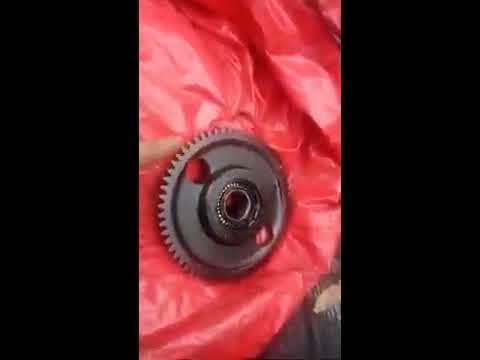

Привод распределительного вала осуществляется через шестерни привода агрегатов. Для обеспечения заданных фаз газораспределения и правильной установки привода топливного насоса высокого давления (ТНВД) шестерни при сборке устанавливаются по меткам, нанесенным на их торцах.
| Распределительный вал |
| Толкатели |
| Штанги толкателей |
| Коромысла клапанов |
| Фазы газораспределения |
| Перекрытие клапанов- |
| Перекрытие клапанов при положении поршня у ВМТ составляет: |
| — ЗИЛ-131 |
| — КамАЗ-740 |
Распределительный вал стальной, рабочие поверхности кулачков и опорных шеек цементированы и закалены токами высокой частоты.
Профиль кулачков неодинаковый для впускных и выпускных клапанов.
Распределительный вал установлен в расточке блока на пяти подшипниках скольжения, представляющих собой стальные втулки, залитые антифрикционным сплавом. На задний конец распределительного вала насажена прямозубая шестерня.
От осевого перемещения распредвал фиксируется корпусом подшипника задней опоры, который крепится к блоку цилиндров тремя болтами.
Толкатели пустотелые, стальные, тарельчатого типа с цилиндрической направляющей частью.
Для повышения работоспособности пары «кулачок-толкатель» на торец толкателя наплавлен отбеленный чугун. Торец имеет сферическую форму. При работе двигателя толкатели все время вращаются вокруг своих осей, что необходимо для их равномерного износа. Вращение достигается за счет выпуклых поверхностей их нижних головок и скошенных поверхностей кулачков распределительного вала.
Внутренняя часть толкателя, контактирующая со штангой, заканчивается сферическим гнездом для упора нижнего конца штанги.
Для слива масла в направляющей части толкателя имеется два отверстия. Толкатели устанавливаются в направляющих, которые изготавливаются из серого чугуна и крепятся к блоку цилиндров.
Штанги толкателей пустотелые, стальные, со вставными наконечниками. Для прохода смазки через полость штанги в наконечниках выполнены отверстия.
Коромысла клапанов кованые, стальные, с бронзовой втулкой. Носик коромысла закален до высокой твердости. В короткое плечо коромысла ввернут регулировочный винт. Винт с контргайкой предназначен для регулировки зазора в клапанном механизме. Коромысла впускного и выпускного клапанов устанавливаются на общей стойке, закрепленной на головке цилиндров двумя шпильками. Осевое перемещение коромысел ограничивается пластинчатым фиксатором, установленным под стойку. К каждому коромыслу через отверстие в стойке подводится смазка. Клапаны -впускной и выпускной,- изготовлены из жаропрочной стали. Рабочая фаска головки выпускного клапана упрочнена износостойким сплавом — стеллитом В8К. Клапаны перемещаются в металлокерамических направляющих втулках, запрессованных в головку цилиндра.
На направляющей втулке впускного клапана устанавливается уплотнительная манжета для ограничения поступления масла в зазор между стержнем клапана и направляющей втулкой. Посадка клапана на седло осуществляется двумя цилиндрическими пружинами с разным направлением навивки и с равномерным шагом.
Нижние торцы пружин опираются на головку через шайбу, верхние — в упорную тарелку. Тарелка упирается в коническую втулку, которая соединена со стержнем клапана двумя конусными сухарями.
Разъемное соединение «втулка-тарелка» имеет небольшое трение при относительном перемещении благодаря разности углов наклона образующих соприкасающихся конических поверхностей, что создает возможность пружинам при их сжатии проворачивать клапана относительно седел (так как пружины при сжатии несколько скручиваются).
При разжимании пружин тарелка проскальзывает относительно конической втулки, оставляя стержень клапана неподвижным. Этим достигается равномерный износ рабочих поверхностей и нагрев клапана при работе.
Технические характеристики
КАМАЗ — большегрузный автомобиль, имеющий большое количество вариантов и модификаций. Производитель — Камский автомобильный завод КамАЗ.
Основной отечественный конкурент этого мотора — модели ЯМЗ-236/238 производства Ярославского моторного завода. Но каждый из них занимает свою рыночную нишу. Устройство двигателя КамАЗ-740 похоже на двигатель ЯМЗ, но есть ряд конструктивных отличий. Так, у челнинского мотора на каждый цилиндр предусмотрена отдельная головка блока.
Моторы Евро-0 | 740.210 и 740.260
| Наименование | Характеристика |
| Мощность | 154 кВт. для 210 л.с. и 191 кВт для 260л. с. |
| Количество цилиндров | 8 |
| Количество головок | 8 |
| Количество клапанов | 16 |
| Охлаждение | Жидкостное |
| Объем | 10,85 (10 850 см3.) |
| Система подачи питания | ТНВД 33ЯЗДА или 334 ЯЗДА |
| Порядок работы цилиндров | 1-5-4-2-6-3-7-8 |
Моторы Евро-2 | 740.31-240 и 740.30-260
| Наименование | Характеристика |
| Мощность | 176 кВт. для 240 и 191 кВт. для 260 |
| Количество цилиндров | 8 |
| Количество головок | 8 |
| Количество клапанов | 16 |
| Охлаждение | Жидкостное |
| Объем | 10,85 (10 850 см3) |
| Система подачи питания | ТНВД 337-20 ЯЗДА или 337-21 ЯЗДА |
| Порядок работы цилиндров | 1-5-4-2-6-3-7-8 |
Моторы Евро-2 | 740.51-320 и 740.50-360
| Наименование | Характеристика |
| Мощность | 235 кВт. для 320 и 265 кВт. для 360 |
| Количество цилиндров | 8 |
| Количество головок | 8 |
| Количество клапанов | 16 |
| Охлаждение | Жидкостное |
| Объем | 10,85 (10 850 см3) |
| Система подачи питания | ТНВД 337-20-03 ЯЗДА или 337-20-04 ЯЗДА |
| Порядок работы цилиндров | 1-5-4-2-6-3-7-8 |
Моторы Евро-4 | 740.70 и модификации
| Наименование | Характеристика |
| Мощность | 280–420 л. с. |
| Количество цилиндров | 8 |
| Количество головок | 8 |
| Количество клапанов | 16 |
| Охлаждение | Жидкостное |
| Объем | 11,67 (11 670 см3) |
| Система подачи питания | ТНВД 337-20-03 ЯЗДА или 337-20-04 ЯЗДА |
| Порядок работы цилиндров | 1-5-4-2-6-3-7-8 |
Характеристики двигателей КамАЗ, которые выпускает Камский моторный завод, достаточны и способны выдавать нужную мощность грузовику.
Система охлаждения двигателя КамАЗ 740
Охлаждение представлено в виде закрытой системы с жидким охладителем и принудительной циркуляцией.
В принципе, схема работы этой системы ничем не отличается от привычной для всех марок автомобилей. Если есть схема двигателя КамАЗ 740, то там можно посмотреть более подробно.
ОЖ циркулирует под воздействием центробежного насоса. Сначала антифриз попадает в полость левого ряда цилиндров, далее через трубку – в правую полость. Затем смесь омывает гильзы цилиндров, а затем через отверстия – полость ГБЦ.
Дальше горячий охладитель поступает в термостаты, а затем либо в радиатор, либо в водяной насос. Температурные режимы регулируются посредством термостатов и гидромуфт.
Мой метод регулировки клапанов
Мой метод по проще чем в книге. Точно также перед началом регулировки проверяем затяжку болтов головок цилиндров, проверяем момент затяжки гаек шпилек стоек коромысел, после этого тогда и проводим регулировку клапанов.
Далее откручиваем все патрубки высокого давления на ТНВД. Монтажкой прокручиваем за маховик и смотрим в каком цилиндре вступила солярка. Это значит там и есть ВМТ данного цилиндра. Берем щуп отвертку ключ на 14 и начинаем регулировку клапанов.
Я выставляю на впускной клапан 0,25 мм, а на впускной 0,30 мм зазор. Потом прокручиваем на 2 отверстия это 60 градусов и уже можно не смотреть на впрыск насоса там точно будет следующий цилиндр идущий по порядку 15426378.
Я два раза регулировал по книге по первому методу но качество регулировки получается хуже если по 2 цилиндра регулировать. С моим методом двигатель работает отлично даже не шелохнется как будто и не заводил.Всем советую попробовать отрегулировать клапана как написал я для сравнения увидите разницу.
СМОТРИТЕ ВИДЕО
https://youtube.com/watch?v=dF_lNE8Dm-U
Когда и зачем нужна регулировка
Во время работы системы поршень подходит к верхней мертвой точке, в камере образуется высокое давление и подается топливо. Если угол опережения впрыска выставлен неправильно, топливная смесь загорается с опозданием (поздний впрыск) или опережением (ранний впрыск). Это приводит к неполному сгоранию горючего и неисправностям в работе цилиндров, соответственно, к снижению эффективности мотора и повышению износа деталей.
При сгорании смеси с опережением поршень еще не доходит до верхней точки, в это время горючее поступает в камеру. Происходит излишняя трата энергии на его поднятие, выделяющиеся газы и сгорающая смесь оказывают сопротивление. При позднем зажигании горение завершается при такте расширения и закрывающемся выпускном клапане. В результате поршень не получает импульса, энергия распределяется между толкателем и блочными стенками, что приводит к перегреву.
Признаки раннего и позднего воспламенения:
- невозможность запустить двигатель;
- большой расход топлива;
- понижение приемистости и мощности;
- неравномерная работа мотора на холостых оборотах;
- неисправности регулятора количества горючей смеси.
Поэтому необходимо производить регулировку системы зажигания (СЗ).
Когда и зачем нужна регулировка
Во время работы системы поршень подходит к верхней мертвой точке, в камере образуется высокое давление и подается топливо. Если угол опережения впрыска выставлен неправильно, топливная смесь загорается с опозданием (поздний впрыск) или опережением (ранний впрыск). Это приводит к неполному сгоранию горючего и неисправностям в работе цилиндров, соответственно, к снижению эффективности мотора и повышению износа деталей.
При сгорании смеси с опережением поршень еще не доходит до верхней точки, в это время горючее поступает в камеру. Происходит излишняя трата энергии на его поднятие, выделяющиеся газы и сгорающая смесь оказывают сопротивление. При позднем зажигании горение завершается при такте расширения и закрывающемся выпускном клапане. В результате поршень не получает импульса, энергия распределяется между толкателем и блочными стенками, что приводит к перегреву.
Признаки раннего и позднего воспламенения:
- невозможность запустить двигатель;
- большой расход топлива;
- понижение приемистости и мощности;
- неравномерная работа мотора на холостых оборотах;
- неисправности регулятора количества горючей смеси.
Поэтому необходимо производить регулировку системы зажигания (СЗ).
Как поставить метки на двигателе КАМАЗа
Сборка дизеля КАМАЗ 740.60 с правильным вращением коленвала
Выставляем зажигание по меткам двигатель а-41
Супер установка зажигания (ОВТ) КамАЗа и МТЗ,которому нет аналогов в мире.
Как выставить зажигание на дизеле (момент впрыска)
Регулировка клапанов КАМАЗ — Новый Метод
1. (Камаз 740) Система питания дизеля
ТНВД КАМАЗ Евро 2
Затяжка головки блока цилиндров. Сделай Сам!
Регулировка клапанов двигатель КАМАЗ 54115 евро 2
ПРОЦЕСС РЕМОНТА двигателя ЯМЗ-236НЕ2
https://youtube.com/watch?v=gChCh4Yqi9w
Также смотрите:
- Как усилить прицеп КАМАЗ
- Синхронизатор 4 5 передачи КАМАЗ евро
- КАМАЗ 43118 011 10 бортовой
- Схема зарядки акб на КАМАЗе
- Цен втулка распредвала КАМАЗ
- Видео КАМАЗов с музыкой
- КАМАЗ 65201 фильтр топливный
- Расширительный бачок на КАМАЗ 55111
- Привод подачи топлива КАМАЗ
- Ресурсы компании КАМАЗ
- Размеры венца маховика КАМАЗа
- Распылители форсунок КАМАЗ 740 31 240
- Выходы с крана ручника КАМАЗ
КАМАЗ с капотом урал Новый гоночный КАМАЗ капотная компоновка и кабина mercedes
Техническая характеристика
| ОБЩИЕ СВЕДЕНИЯ |
Расположение цилиндров и направление вращения распределителя зажигания
Расположение цилиндров (со стороны ремня)
| Правая сторона (задняя) | 1–3–5 |
| Левая сторона (у радиатора) | 2–4–6 |
| Порядок работы цилиндров | 1–2–3–4–5–6 |
Головка блока цилиндров
| 1 – выпускной левый коллектор;2 – прокладка;3 – термозащитный экран выпускного коллектора;4 – прокладка;5 – выпускной правый коллектор;6 – термозащитный экран выпускного коллектора;7 – прокладка головки блока цилиндров;8 – кожух зубчатого ремня;9 – правая головка блока цилиндров;10 – распределительный вал, управляющий впускными клапанами;11 – распределительный вал, управляющий выпускными клапанами;12 – шайба;13 – упорное кольцо;14 – шкив распределитель ного вала;15 – стопорное кольцо;16 – прокладка;17 – крышка головки блока цилиндров;18 – прокладки;19 – впускной коллектор;20 – кронштейн холостого шкива;21 – прокладка;22 – штуцер системы охлаждения;23 – прокладка;24 – кронштейн воздухозаборника;25 – EGR–труба;26 – прокладки;27 – EGR–клапан и вакуумный модулятор;28 – вакуумные трубы;29 – воздухозаборник;30 – прокладки;31 – обводной патрубок системы охлаждения; | 32 – термозащитный экран перепускной трубы;33 – уплотнительная шайба;34 – крышка головки блока цилиндров;35 – прокладка;36 – крышка подшипника распределительного вала;37 – распределительный вал, управляющий впускными клапанами;38 – распределительный вал, управляющий выпускными клапанами;39 – задняя пластина головки блока цилиндров;40 – прокладка трубы свечи зажигания;41 – левая головка блока цилиндров;42 – левая проушина двигателя;43 – прокладка головки блока цилиндров;44 – регулировочная прокладка;45 – толкатель клапана;46 – верхняя тарелка пружины;47 – пружина;48 – гнездо пружины;49 – направляющая втулка клапана;50 – клапан;51 – перепускная выхлопная труба;52 – прокладка;53 – термозащитный экран выпускного коллектора;54 – уплотнительное кольцо распредели тельного вала;55 – сухари;56 – уплотнительное кольцо;57 – упорное кольцо;58 – прокладки |
Головка блока цилиндров
| Неплоскостность: | |
| – двигатель 3VZ-FE (1992 и 1993): | |
| • головка блока цилиндров | 0,099 мм |
| • впускной коллектор | 0,099 мм |
| • выпускной коллектор | 1,0 мм |
| – двигатель 1MZ-FE (1994): | |
| • головка блока цилиндров | 0,099 мм |
| • впускной коллектор | 0,078 мм |
| • выпускной коллектор | 0,49 мм |
Распределительный вал
| Зазор клапанов (на холодном двигателе): | |
| – впускные клапана | 0,127 – 0,23 мм |
| – выпускные клапана | 0,28 – 0,38 мм |
| Диаметр шеек | 26,940 – 26,960 мм |
| Зазор в подшипниках: | |
| – номинальный | 0,035 – 0,071 мм |
| – минимальный | 0,099 мм |
| Высота кулачков: | |
| – двигатель 3VZ-FE (1992 и 1993) | |
| Распределительный вал, управляющий впускными клапанами: | |
| – номинальная | 42,158 – 42,260 мм |
| – предельно допустимая | 42,000 мм |
| – двигатель 1MZ-FE (с 1994) | |
| Распределительный вал, управляющий впускными клапанами: | |
| – номинальная | 42,110 – 42,210 мм |
| – предельно допустимая | 42,050 мм |
| Распределительный вал, управляющий впускными клапанами: | |
| – номинальная | 41,960 – 42,050 мм |
| – предельно допустимая | 41,810 мм |
| Осевой люфт распределительного вала | |
| – номинальный | |
| • двигатель 3VZ-FE(1992 и 1993) | 0,033 – 0,078 мм |
| • двигатель 1 MZ-FE (с 1994) | 0,040 – 0,088 мм |
| – предельно допустимый | 0,119 мм |
| Люфт шестерен распределительного вала: | |
| – номинальный | 0,02 – 0,20 мм |
| – предельно допустимый | 0,47 мм |
| Расстояние между торцами пружины шестерни распределительного вала | 22,5 – 22,9 мм |
Толкатель клапана
| Диаметр | 30,96 – 30,97 мм |
| Диаметр канала толкателя | 31,00 – 31,018 мм |
| Зазор толкателя в головке: | |
| – номинальный | 0,022 – 0,050 мм |
| – предельно допустимый | 0,071 мм |
Масляный насос
| Зазор между внешним ротором и корпусом: | |
| – номинальный | 0,099 – 0,170 мм |
| – предельно допустимый | 0,299 мм |
| Осевой люфт ротора: | |
| – номинальный | 0,030 – 0,088 мм |
| – предельно допустимый | 0,149 мм |
Моменты затягивания
| Двигатель 3VZ-FE (1992 и 1993) | |
| Гайки выпускного коллектора | 40 Нм |
| Болт шкива коленчатого вала | 250 Нм |
| Болты холостого шкива: | |
| – номер 1 | 35 Нм |
| – номер 2 | 40 Нм |
| Механизм натяжения зубчатого ремня | 28 Нм |
| Шкив распределительного вала | 110 Нм |
| Болты крепления головки блока цилиндров: | |
| – стадия 1 | 35 Нм |
| – стадия 2 | довернуть на угол 90° |
| – стадия 3 | довернуть на угол 90° |
| Болты масляного насоса: | |
| – головка болта 12 мм | 35 Нм |
| – головка болта 14 мм | 40 Нм |
| Маховик / пластина привода | 85 Нм |
| Двигатель 1MZ-FE (с 1994) | |
| Выпускной коллектор | 50 Нм |
| Болт шкива коленчатого вала | 220 Нм |
| Болты холостого шкива: | |
| – номер 1 | 35 Нм |
| – номер 2 | 45 Нм |
| Механизм натяжения зубчатого ремня | 28 Нм |
| Шкив распределительного вала | 130 Нм |
| Болты крепления головки блока цилиндров: | |
| – стадия 1 | 55 Нм |
| – стадия 2 | довернуть на угол 90° |
| Маховик / пластина привода | 85 Нм |
