Блок управления наружным освещением и регулятором направления пучков света фар lada granta 2011

Силовые предохранители

Блок силовых предохранителей находится под капотом и расположен между аккумулятором, опорой стойки и бачком охлаждающей жидкости. Выглядит в виде вертикально установленной коробки. Сняв с неё верхнюю крышку, появляется доступ к силовым предохранителям.

F1 (50 A) — электроусилитель руля. Если руль крутится туго, проверьте также предохранитель F32.

F2 (30 A) — вентилятор отопителя

F3 (60 A) — генератор. Если происходит быстрый разряд аккумулятора или горит лампа разряда, проверьте данный предохранитель, а также работу самого генератора и его щётки.

F4 (60 A) — генератор

F5 (30 A) — ближний свет фар. Проверьте также реле K9 и предохранители F12, F13.

При устранении любых неполадок, связанных с электрикой, будьте осторожны. Замену предохранителей и реле выполняйте только на заглушённом двигателе с выключенным зажиганием.

Если в вашем автопарке имеются не только Гранты, можете прочитать также про предохранители и реле Калины.

Лада Гранта: схема цоколевки задка автомобиля

В заднем блоке схемы автомобиля обозначены элементы оборудования боков и задней части. Кроме того, все дополнительное оборудование подключается именно через эту часть магистралей. Сложность распиновки заднего жгута состоит в том, что его подключение идет к 6 жгутам проводов. А именно: 2 жгута к колодки пучка проводов приборной панели; 4 к колодки жгутов проводов всех дверей.

1 — гнездо в разъему 3 приборной панели; 2 — аналогично к разъему 4; 3/4 — индикаторы боковых поворотов; 5 — индикатор положения стояночного тормоза; 6 — элемент обогрева заднего стекла; 7— салонный светильник; 8 — индикатор вкл/вык ремня безопасности водителя; 9 — лампа подсветки в багажнике; 10 — питание бензонасоса; 11/15 — задняя правая и левая оптика; 12 — привод замка багажного отсека; 13 — прерыватель светильника в салоне; 14 — сверхкомплектный сигнал торможения; 16-19 — соединительные колодки жгутов к передним и задним дверям; 20 — модуль управления подушками безопасности; 21 — фиксатор осветителей государственного номера.

Блок реле Лада Гранта

Реле находятся в том же блоке предохранителей и реле, который расположен слева от рулевой колонки под крышкой.

K1 — реле вентилятора печки

K2 — реле электростеклоподъемников. Если они не работают, проверьте также предохранитель F2, если не поможет, то дело может быть в блоке управления.

K3 — реле стартера. Если он не работает (не крутит) и данное реле рабочее, проверьте уровень заряда аккумулятора. Также дело может быть во втягивающем или в замке зажигания и его контактах.

K4 — реле клеммы 15 замка зажигания

K6 — реле стеклоочистителя. Проверьте также предохранитель F4.

K7 — реле дальнего света. Проверьте также предохранители F14 и F15 и сами лампы.

K8 — реле звукового сигнала. Проверьте также предохранитель F20, контакты выключателя сигнала на руле.

K9 — реле ближнего света. Проверьте также предохранители F12 и F13 и сами лампы.

K10 — реле обогрева заднего стекла. Если не работает обогрев, дело может быть и в предохранителе F8.

K11 — реле блока управления двигателем. Проверьте также предохранитель F1.

K12 — реле электрического бензонасоса. Проверьте также предохранитель F21.

Лада Гранта не включается ближний свет

Лада Веста Седан 10 января 2015, 21:58 #1

Не включается ближний свет фар, при этом работает дальний свет, габариты, поворотники и вся остальная электроника.

Началось с того, что завел машину, вывернул и через секунд 15 погасли обе лампы, перегореть сразу не могли по идее.

Отдельного реле на ближний свет там вроде нет как и на Приоре.

Чего посмотреть можно в первую очередь?

в первую очередь предохранитель, во вторую реле,в третью лампы,МАЛЕНЬКИЙ Чоли

mat-olan, 10 января 2015, 22:08, #2

в первую очередь предохранитель, во вторую реле,в третью лампы,МАЛЕНЛИЙ Чоли

Нет там общего предохранителя и реле общее со всем светом.

Кстати никогда не менял лампы в передних фарах ни 2112, ни на 3-х Приорах)

Александр05, 10 января 2015, 22:12, #3

Нет там общего предохранителя и реле общее со всем светом.

Кстати никогда не менял лампы в передних фарах ни 2112, ни на 3-х Приорах)

Пред на ближний должен быть

Skoda Octavia A7 1.4 TSI DSG

Александр05, 10 января 2015, 21:58, #1

Не включается ближний свет фар, при этом работает дальний свет, габариты, поворотники и вся остальная электроника.

Началось с того, что завел машину, вывернул и через секунд 15 погасли обе лампы, перегореть сразу не могли по идее.

Отдельного реле на ближний свет там вроде нет как и на Приоре.

Чего посмотреть можно в первую очередь?

mat-olan, 10 января 2015, 22:16, #4

Пред на ближний должен быть

Я не смотрел в Гранте, но в Приоре 2 предохранителя на левый и правый отдельно — они же не могут вместе перегореть.

Маркировка и виды разъемов

На сегодня все разъемы автомагнитол соответствуют стандарту ISO, причем используются два разъема. Каждый представляет штекер с восемью контактами, иногда производитель может объединить их в цельный корпус. К одному из них подсоединяются источники потребления энергии, он маркируется буквой А. Что касается второго, то к нему подключается акустика, то есть колонки. Обозначение разъема отмечается буквой В.

В продаже можно найти головные устройства с тремя выходами, но встречаются они редко и обычно представляют исключение.

Даже если подключаемые розетки не соответствуют друг другу, у автовладельца есть несколько вариантов подключения:

1. Покупается специальный адаптер для магнитолы, который можно подсоединить к выходам акустической системы.
2. Второй способ среди автолюбителей считается «колхозным». Его суть срезать нестандартный выход и подмотать к нему необходимые провода. Но не рекомендуем использовать этот вариант, поскольку в итоге, провода начнут разматываться, так что «колхозную» процедуру придется повторять. Кроме того, стоимость переходников не так велика, чтобы использовать этот способ.

ДОМОСТРОЙСантехника и строительство

• Рубрика: Строительство
• Ссылка на пост
• https://firmmy.ru/

Приветствую всех читателей!

Как мне кажется, эта запись будет полезна всем без исключения Нивоводам. Наверное, все знакомы с тем, что иной раз забываешь в спешке выключить габариты или ближний свет. Особенно ярко это выражено летом или при ярком солнце, когда свет от фар или габаритов не заметен. А оставленный свет включенным грозит тем, что можно изрядно напрячь аккумулятор.

Вот, собственно, что у меня было сначала:

Такой вариант меня абсолютно не устраивает! Мне куда удобнее, чтобы выключил зажигание — выключился и ближний свет, и габариты.

Но сначала по порядку.

Начнем с ближнего! Что нам потребуется для реализации этой идеи? Деньги — 0 рублей. Время — 5-20 минут. Знание электрики — 0%.

Для начала снимаем клемму с аккумулятора.

Затем снимаем кожух рулевого колеса (откручиваем 4 болта).

Находим с обратной стороны замка зажигания контакты. Схема для того, чтобы иметь представление. Надписи цветов не соответствуют реальности.

Для того, чтобы при выключении зажигания ближний свет гас, а габариты оставались, нужно синий с черным провод, приходящий на контакт «INT» замка зажигания, переставить на контакт «15» (синий провод).

Контакт «INT» остается свободным. Кстати, постоянный плюс на контакте «INT» можно использовать для подключения магнитолы, а не запитывать ее от прикуривателя.

Вот что у меня получилось:

Но и на этом я не остановился. Затем делаем отключение габаритов.

Что нам потребуется для реализации этой идеи? Деньги — 100 рублей. Материалы — четырехконтактное реле, колодка для него, провод, клеммы. Время — 30-60 минут. Знание электрики — 0%.

Для начала снимаем клемму с аккумулятора.

Снимаем «бороду», отсоединяем колодку от переключателя света. Находим черный провод с белой полоской. Он отвечает за габариты. Разрезаем этот провод, ставим клеммы.

Я использовал вот такие клеммы:

Внедреяем четырехконтактное реле.

Для того, чтобы провода держались как надо, я использовал соответствущую колодку.

Реле внедрил по следующей схеме:

Плюс для реле берем с кнопки включения вентилятора(желтый с синей полоской).

Вот что у меня в итоге получилось!

Всем спасибо! Нажимайте «Нравится» и «Рекомендую» Они не кусаются) Возможно кто-то ищет именно это) Вам же не сложно, а мне очень приятно!

На автомобиле Лада Гранта возникает достаточно распространённая проблема, когда ближний свет не выключается, даже после выключения зажигания. Как с этим бороться подробно описано в этой статье.

Не гаснут ходовые огни лада гранта

Отечественный «бюджетник» прост и не имеет ничего лишнего, однако в автомобиле имеются скрытые возможности, которые постепенно раскрываются «ладоводами».

Накануне «секрет» отключения ДХО на LADA Granta поведал владелец отечественной модели, для чего опубликовал видео на YouTube. По словам автомобилиста, его способ безопасен, прост, и «в проводку лезть не придется».

Третья «Шнива» подряд: Россиянин объяснил свою любовь к Chevrolet Niva

Совсем недавно автомобилист приобрёл внедорожник Chevrolet Niva 2018 года, на котором он пока проехал всего 180 км. Любопытно, что он уже в третий раз выбирает одну и ту же модель.

Автор ролика предлагает упрощенный вариант решения задачи. У LADA Granta слева от руля, на «торпеде» имеется переключатель. На нем есть три позиции, позволяющие переключиться с ДХО на габаритные огни или ближний свет. Секрет заключается в том, что если поставить переключатель в положение между ДХО и «габаритами», то не включатся не те, не другие.

«Гениальный» лайфхак понравился «ладоводам», ведь он действительно прост. Однако некоторые автомобилисты не видят в нем нужды, и считают, что во включенных ДХО на LADA Granta нет ничего плохого.

Выключаю зажигание, вытаскиваю ключ, а ходовые огни горят. Подскажите почему и как исправить? Снимал минус с аккумулятора, не помогает, снимал минус с плюсом, результат тот же.

• Почему пропало питание от аккумулятора на ВАЗ Гранта? – 4 ответа
• Самопроизвольное включение вентилятора ВАЗ Гранта – 4 ответа
• Перестала гореть лампочка давления масла при включении зажигания в Лада Гранта – 3 ответа
• Не работает электроника Лада Гранта – 3 ответа
• Почему периодически не работает спидометр на Гранте? – 3 ответа

Вообще-то, ходовые огни «завязывают» на стояночный тормоз. Ставите на «ручник» — огни гаснут. Если таким образом ДХО у вас не гаснут, тогда возможно кнопка под рычагом неисправна или с проводом неполадки. Проверяйте.

А ключ зажигания и ЗЗ, тут совершенно ни причём — на прямую подключены дневные ходовые огни.

А так, отключите штекер от замка зажигания, если погаснут тогда дело в залипших контактах замка

на наш канал вЯ ндекс.Дзене Еще больше полезных советов в удобном формате

Расположение диагностического разъема Лада Гранта

Где находится ЭБУ Лада Гранта?

Провод антенны ВАЗ Лада Гранта

Почему периодически не работает спидометр на Гранте?

всем привет ,почему при выключенном зажигании ДХО не тухнет ?

И сюда тоже можете зайти

by Adminrive · Published 05.07.2014

Либо ты дхо и габариты путаешь

Алексей, не не путаю ,на диагностику надо ?

Дмитрий, скорее всего к электрику. Походу блок глючит. Если люкс,либо реле если не люкс

Алексей, не люкс,норма,я понял ,спасибо

Дмитрий, так же было, еще печка остается работать (обдув ) .вытащил реле, разобрал и почистил контакты

Сине, да батя тоже сказал реле,ночь постояла с отключенным аккумом,сейчас все норм

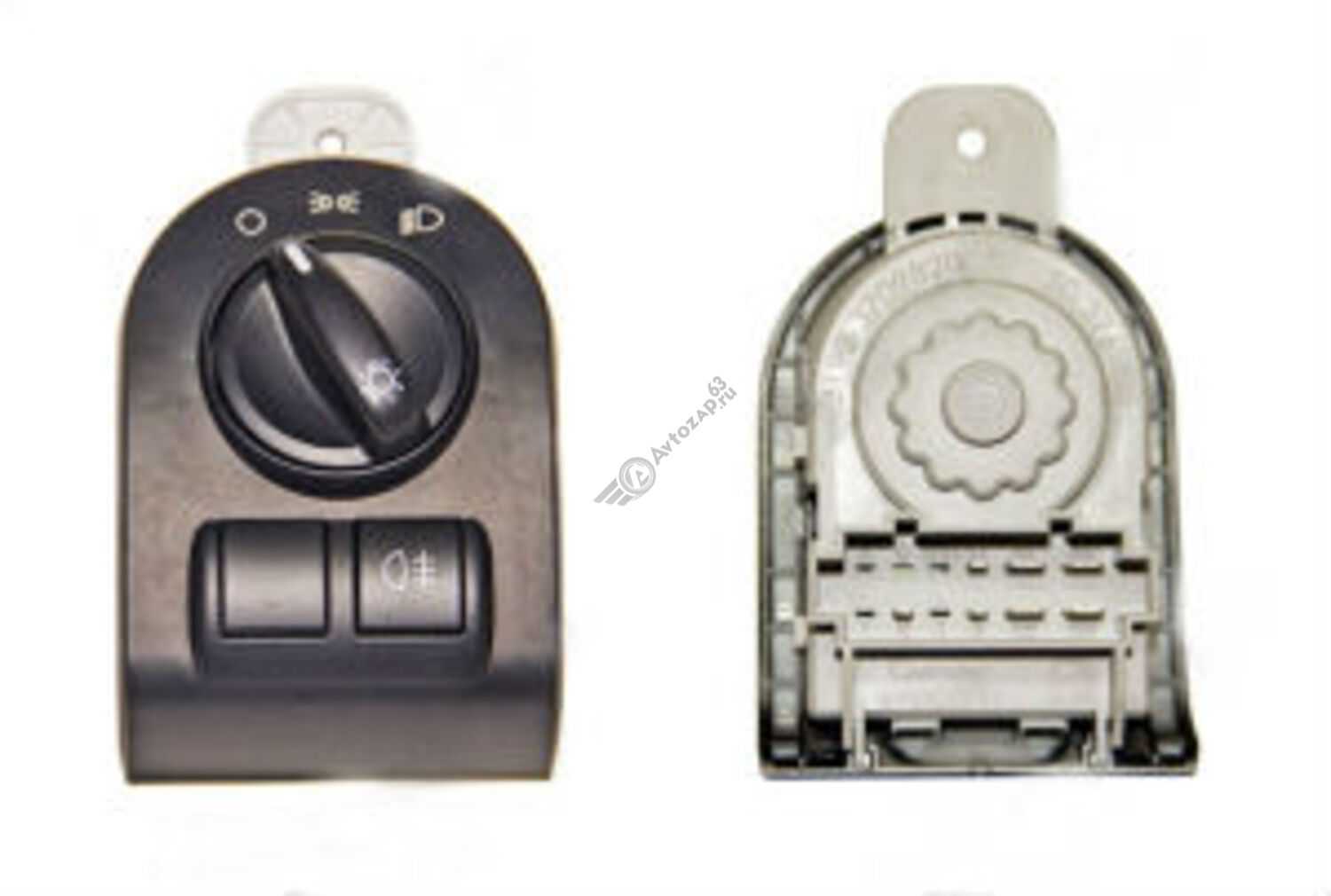

Блок переключения света гранта

Всем привет сегодня хочется рассмотреть, как включить и выключить габариты, ближний и дальний свет фар на автомобиле Lada Granta. Блок управления фарами на автомобиле ГРАНТА находится слева под воздуховодом.

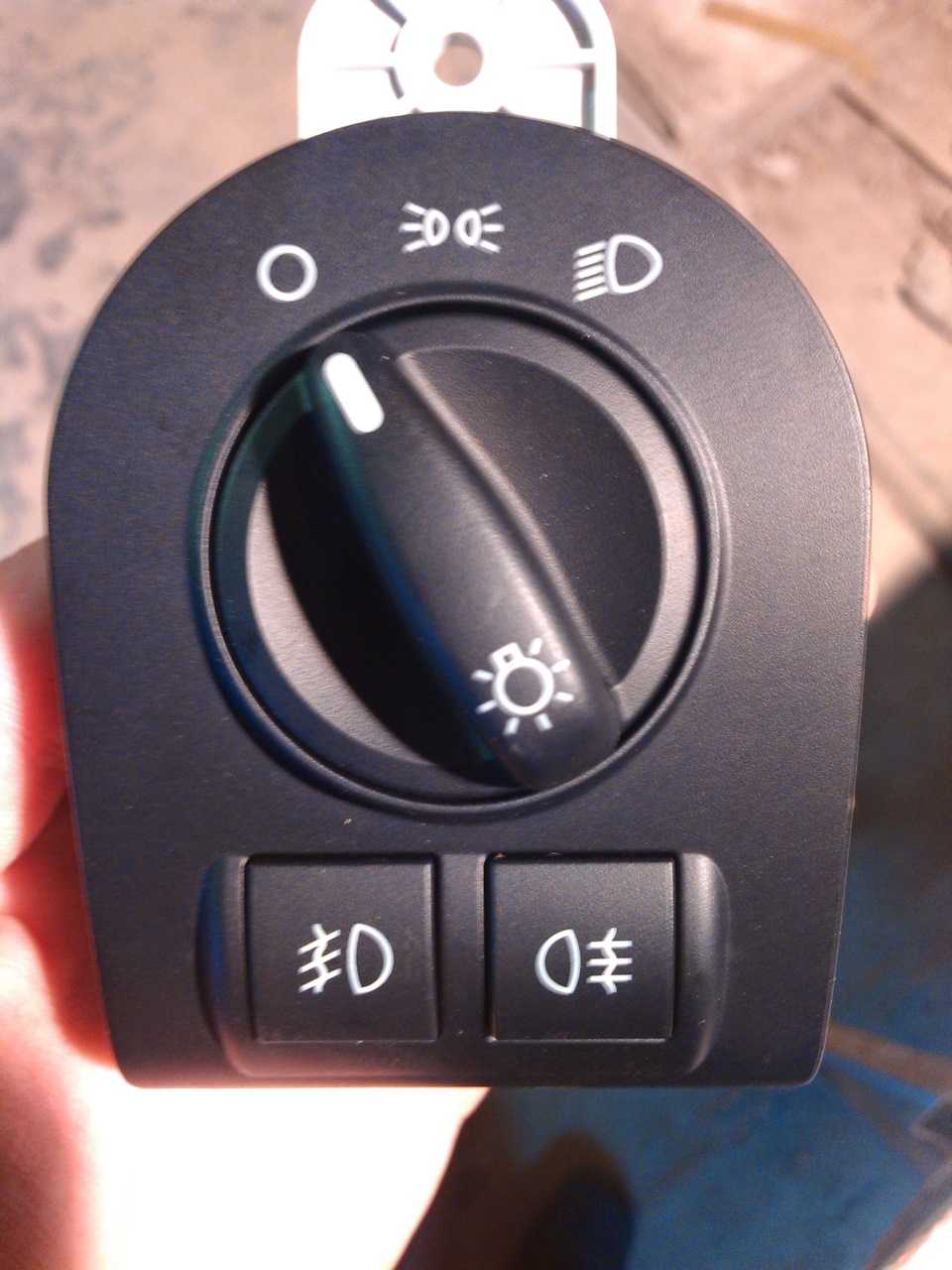

Для того чтобы включить габариты нужно переключатель установить в среднее положение. Габариты будут работать, вне зависимости включено у вас зажигание или нет.

Для того чтобы включить ближний свет фар на Lada Granta нужно переключатель переместить в самое правое положение работает при включённом зажигании. Если в таком состояние выключить зажигание, то останутся гореть только габаритные огни.

Почему не включаются фары?

Тестер для диагностики напряжения

Пропала масса самой фары. Мы не знаем, как устроено ваше авто, но если от фары идет провод на массу, который обычно цепляется непосредственно на кузов, то вам нужно его проверить. От соединительных колодок должны выходить такие провода

Мы рекомендуем вам отсоединить контакт провода и зачистить его, после чего уделить внимание самому месту крепления. По окончанию зачистки проверьте еще раз работоспособность фонарей

Выход из строя реле

За предохранители вы написали, а вот про реле — ни слова. Монтажный блок Опель Астра может быть оснащен дополнительными реле, отвечающими за функционирование фонарей ближнего либо дальнего света. Когда реле включается, происходит негромкий щелчок. В том случае, если при включении фары щелчка нет, то либо реле не функционирует, либо к нему не подходит ток. Осуществите замену элемента при необходимости, для диагностики можно использовать другое реле из блока. Не работает переключатель в салоне. За включение ближнего света отвечает переключатель в салоне транспортного средства. Вам необходимо получить полный доступ к электрике устройства, демонтировав все защитные накладки и кожухи. Вам необходимо в первую очередь проверить, не окислены ли контакты переключателя и есть ли на выходе обмотки ток. Проверку проводите при помощи контрольной лампочки, более подробная инструкция есть на нашем ресурсе. Наличие напряжения можно проверить при помощи измерительного устройства. Самое главное, что вам нужно сделать, это произвести проверку проводки для фонарей ближнего света на предмет замыкания либо обрыва. Скорее всего, в вашей проводке есть обрыв, его необходимо устранить. Кроме того, проверьте состояние колодок — правильно ли они посажены, есть ли окисления и т.д. Очистите контакты и подожмите колодки.

Рекомендуем: Можно ли мешать антифриз с тосолом?

Так или иначе, но для решения такой неисправности вам потребуется либо самому разбираться в электрике, либо иметь хорошего специалиста. Без опыта решить проблему будет сложно.

Алгоритм работы МУС (модуль управления светом)

Правильный алгоритм ближнего света на Лада Гранта следующий.

При передвижении переключателя на ближний свет фар на МУС (модуль управления светом) на панели приборов загорится зелёный указатель и включатся лампы ближнего света. Если переключатель установить в положение ближнего света на выключенном зажигании, то включатся габариты.

Если при включении МУС в положение ближнего света на панели загорается сигнализатор, а фары не горят, то произошла поломка ближнего света.

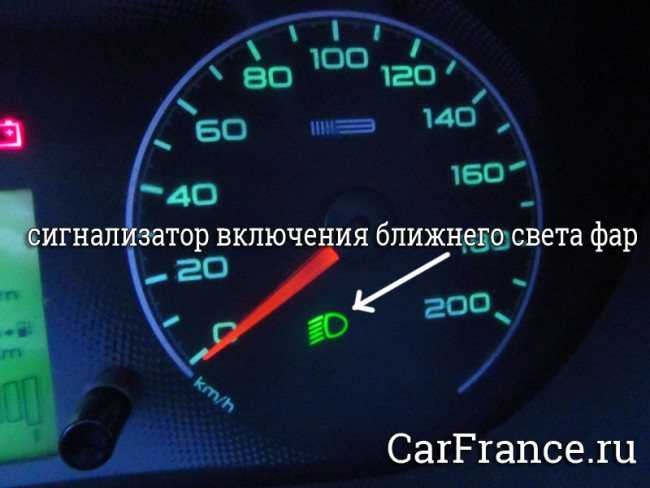

Сигнализатор ближнего света фар

В ситуации когда не выключается ближний свет фар при передвижении переключателя МУС в другое положение могут быть виновен:

1. Сам модуль управления светом. Достаточно частое явление среди Грантоводов.
2. Поломалось контактное реле.

Весь косяк ситуации заключается ещё и в том, что даже при выключенном зажигании ближний свет будет гореть. Грантоводы уже сажали так аккумуляторы, когда после езды по трассе, выключали ближний свет, и шли по делам (обедать, в туалет).

Поломка контактного реле

Начинать поиск неисправности при данной проблеме следует с контактного реле.

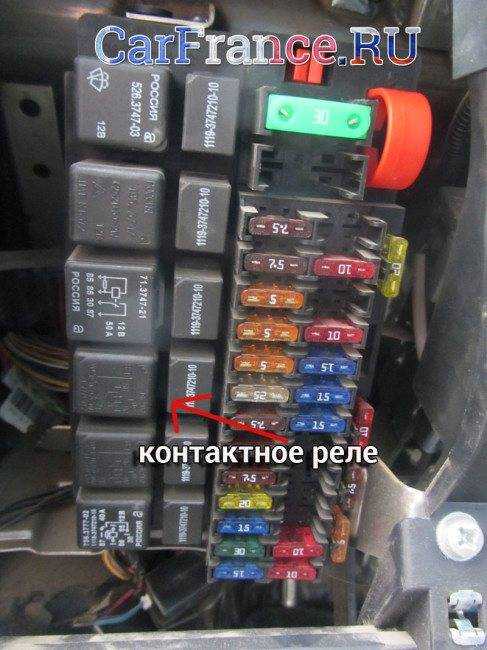

Месторасположение контактного реле в монтажном блоке

1. Открываем блок предохранителей (монтажный блок).
2. Достаём реле под номером К9.
3. Желательно взять заведомо исправное реле на тест-драйв. Или можно не сильно постучать по старому реле при помощи ключа или монетки.
4. Вставляем обратно контактное реле.
5. Проверяем работу ближнего света.

Если ближний свет перестал «залипать», то проблема оказалась в контактном реле.

Важный совет. При поломке контактного реле может также залипать дальний свет. Реле дальнего света в монтажном блоке под номером K7.

Поломка модуля управления светом

Модуль управления светом на Гранте

Если замена контактного реле не принесла результатов, то скорее всего виновен МУС (модуль управления светом). В данном случае потребуется его замена. Грантоводы рекомендуют к установке МУС с люксовой модели. Стоимость данной запчасти порядка 900 рублей.

Характер при такой поломке следующий. При переключении указателя на «О», ближний свет не выключается, но если пощёлкать переключатель в разные режимы, то ближний свет потухнет.

Аналогичная проблема на Лада Приора

Так как у меня в прошлом возникала почти такая же проблема, но только на автомобиле Лада Приора, то я сразу начал грешить на контактное реле. В том случае у меня «залипал» дальний свет. Моргнёшь дальним, когда видишь в засаде «гаишника с радаром», и дальше едешь на дальнем, так как он не выключается.

В таком случае помогало несколько раз моргнуть дальним, но этот способ не всегда срабатывал. Тогда, при возникновении такой проблемы, я просто вынимал реле, стучал по нему пару раз, и вставлял обратно. Такой метод колхозного ремонта помогал где-то на полгода. По хорошему реле надо было сразу заменить, но как только проблема уходила, я благополучно о ней забывал.

ДОМОСТРОЙСантехника и строительство

• Рубрика: Строительство
• Ссылка на пост
• https://firmmy.ru/

Приветствую всех читателей!

Как мне кажется, эта запись будет полезна всем без исключения Нивоводам. Наверное, все знакомы с тем, что иной раз забываешь в спешке выключить габариты или ближний свет. Особенно ярко это выражено летом или при ярком солнце, когда свет от фар или габаритов не заметен. А оставленный свет включенным грозит тем, что можно изрядно напрячь аккумулятор.

Вот, собственно, что у меня было сначала:

Такой вариант меня абсолютно не устраивает! Мне куда удобнее, чтобы выключил зажигание — выключился и ближний свет, и габариты.

Начнем с ближнего! Что нам потребуется для реализации этой идеи? Деньги — 0 рублей. Время — 5-20 минут. Знание электрики — 0%.

Для начала снимаем клемму с аккумулятора.

Затем снимаем кожух рулевого колеса (откручиваем 4 болта).

Находим с обратной стороны замка зажигания контакты. Схема для того, чтобы иметь представление. Надписи цветов не соответствуют реальности.

Для того, чтобы при выключении зажигания ближний свет гас, а габариты оставались, нужно синий с черным провод, приходящий на контакт «INT» замка зажигания, переставить на контакт «15» (синий провод).

Контакт «INT» остается свободным. Кстати, постоянный плюс на контакте «INT» можно использовать для подключения магнитолы, а не запитывать ее от прикуривателя.

Вот что у меня получилось:

Но и на этом я не остановился. Затем делаем отключение габаритов.

Что нам потребуется для реализации этой идеи? Деньги — 100 рублей. Материалы — четырехконтактное реле, колодка для него, провод, клеммы. Время — 30-60 минут. Знание электрики — 0%.

Для начала снимаем клемму с аккумулятора.

Снимаем «бороду», отсоединяем колодку от переключателя света. Находим черный провод с белой полоской. Он отвечает за габариты. Разрезаем этот провод, ставим клеммы.

Я использовал вот такие клеммы:

Внедреяем четырехконтактное реле.

Для того, чтобы провода держались как надо, я использовал соответствущую колодку.

Реле внедрил по следующей схеме:

Плюс для реле берем с кнопки включения вентилятора(желтый с синей полоской).

Вот что у меня в итоге получилось!

Всем спасибо! Нажимайте «Нравится» и «Рекомендую» Они не кусаются) Возможно кто-то ищет именно это) Вам же не сложно, а мне очень приятно!

На автомобиле Лада Гранта возникает достаточно распространённая проблема, когда ближний свет не выключается, даже после выключения зажигания. Как с этим бороться подробно описано в этой статье.

FakeHeader

Comments 43

Родные лампы отходили год, все остальные держаться 3-ри месяца.

Диоды тебе в помощь!

Филипсы как вариант

Поставь KOITO и не парся !

да, про Koito слышал

ну как вариант искать заводскиеу меня 3 года проработаливариант с mtf, что советовали выше, реально хорош, но дроговати посмотри аккум, генератор, 13,4 на свежезаведенную — мало, может из-за этого и горят, скачет напряжение

Моей 4года.правая лампочка ещё родная.левая перегорела где-то полтора года назад.купил koito если не ошибаюсь100р.все.советую, свет такой же.

Я думаю папробывать паставит стабелезатор. Каторый ставят на деодные ленты.

Нормальной зарядки нет, подзаряжал малым током через БП от принтера и дистилированную воду подливал. А генератор — кто-же его знает. Как проверить?

Для начала по «мурзилке» посмотреть натяг ремня, потом тестером на выхде в разрыв «плюса » на аккуме вставить тестер, он покажет реальное напряжение. ТО есть скидывается на работающем движке плюс, и смотрится. Или без этой экзекуции по «штату» посмотреть. Если так же 13,4 на работающем с одними ДХО, то ехать к электрику.

ок, а должно быть сколько?

14,1-14,0. Посмотри по «Мурзилке » там точно указано.

ок, а должно быть сколько?

14.3 V при полностью заряженном аккумуляторе и исправном генераторе.

Если совсем без потребителей, только с ДХО, то 14,0-14,1. А падает если добавить ближний, вентилятор, печку, магнитолу, попогрей и обогрев зеркал и заднего стекла.

Всё равно сильно проседает! У меня при валящем сабе, полной люстре из ближнего и ПТФ, подсветке ног, радаре-детекторе, видеорегистраторе и заряжающемся телефоне до 13,6 V проседает максимум.

а ну да, регистратор ещё. Контакты аккума пастой намазать?

Я ничем не мазал… а так от специализированной пасты хуже точно не будет.

Для начала по «мурзилке» посмотреть натяг ремня, потом тестером на выхде в разрыв «плюса » на аккуме вставить тестер, он покажет реальное напряжение. ТО есть скидывается на работающем движке плюс, и смотрится. Или без этой экзекуции по «штату» посмотреть. Если так же 13,4 на работающем с одними ДХО, то ехать к электрику.

А напряжение точно в разрыв замеряется?

Если от геныча, то да, в разрыв плюса от гены к аккумулятору, то есть плюсовая клемма снята, а минус на месте висит.

Или закажи в Китае — BSC Tech делает лампы нужной полярности — такие же в Astra J применяются. У меня лично поворотники с лампами этой конторы — лупят на 400 метров.

Верную ссылку на алиэкспресс уже pranic в комментарии оставил.

Не выключается ближний свет фар на лада гранта, что делать?

Правильный алгоритм ближнего света на Лада Гранта следующий.

При передвижении переключателя на ближний свет фар на МУС (модуль управления светом) на панели приборов загорится зелёный указатель и включатся лампы ближнего света. Если переключатель установить в положение ближнего света на выключенном зажигании, то включатся габариты.

Если при включении МУС в положение ближнего света на панели загорается сигнализатор, а фары не горят, то произошла поломка ближнего света.

Сигнализатор ближнего света фар

В ситуации когда не выключается ближний свет фар при передвижении переключателя МУС в другое положение могут быть виновен:

1. Сам модуль управления светом. Достаточно частое явление среди Грантоводов.
2. Поломалось контактное реле.

Весь косяк ситуации заключается ещё и в том, что даже при выключенном зажигании ближний свет будет гореть. Грантоводы уже сажали так аккумуляторы, когда после езды по трассе, выключали ближний свет, и шли по делам (обедать, в туалет).

Поломка контактного реле

Начинать поиск неисправности при данной проблеме следует с контактного реле.

Месторасположение контактного реле в монтажном блоке

1. Открываем блок предохранителей (монтажный блок).
2. Достаём реле под номером К9.
3. Желательно взять заведомо исправное реле на тест-драйв. Или можно не сильно постучать по старому реле при помощи ключа или монетки.
4. Вставляем обратно контактное реле.
5. Проверяем работу ближнего света.

Если ближний свет перестал «залипать», то проблема оказалась в контактном реле.

Важный совет. При поломке контактного реле может также залипать дальний свет. Реле дальнего света в монтажном блоке под номером K7.

Поломка модуля управления светом

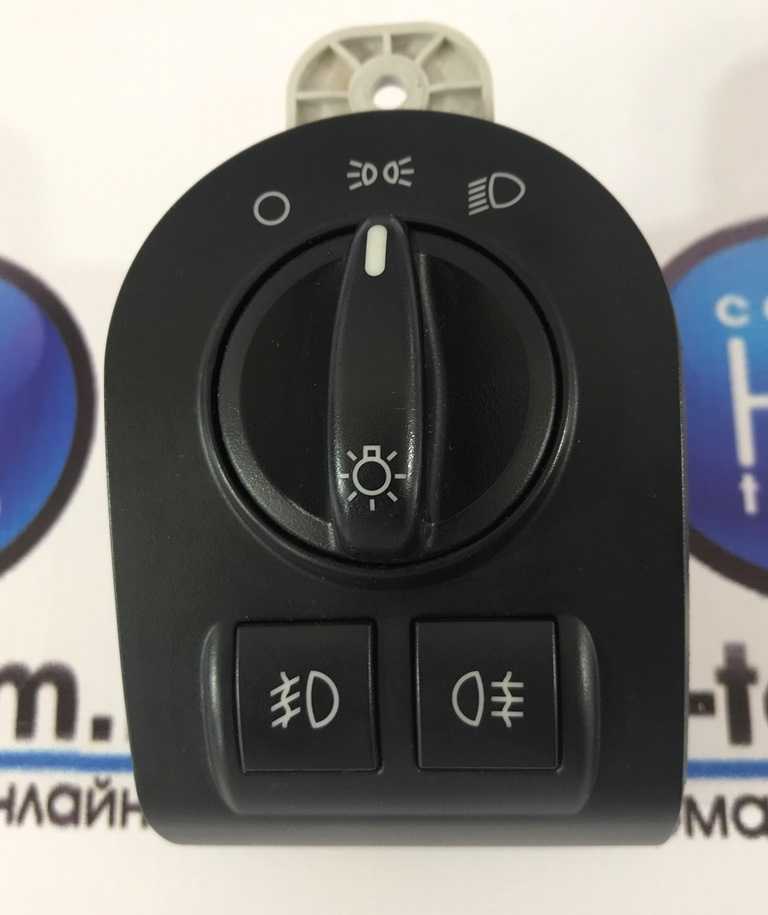

Модуль управления светом на Гранте

Если замена контактного реле не принесла результатов, то скорее всего виновен МУС (модуль управления светом). В данном случае потребуется его замена. Грантоводы рекомендуют к установке МУС с люксовой модели. Стоимость данной запчасти порядка 900 рублей.

Характер при такой поломке следующий. При переключении указателя на «О», ближний свет не выключается, но если пощёлкать переключатель в разные режимы, то ближний свет потухнет.

Аналогичная проблема на Лада Приора

Так как у меня в прошлом возникала почти такая же проблема, но только на автомобиле Лада Приора, то я сразу начал грешить на контактное реле. В том случае у меня «залипал» дальний свет. Моргнёшь дальним, когда видишь в засаде «гаишника с радаром», и дальше едешь на дальнем, так как он не выключается.

В таком случае помогало несколько раз моргнуть дальним, но этот способ не всегда срабатывал. Тогда, при возникновении такой проблемы, я просто вынимал реле, стучал по нему пару раз, и вставлял обратно. Такой метод колхозного ремонта помогал где-то на полгода. По хорошему реле надо было сразу заменить, но как только проблема уходила, я благополучно о ней забывал.

Обзор особенностей работ

Для начала рассмотрим самые простой случай и разберемся, как происходит замена лампы ближнего света на Гранту, далее расскажем, как устранить некоторые неисправности, и опишем, как провести регулировку света своими силами, инструкция настолько проста, что с ней справится любой человек.

Замена лампочек

Лампа ближнего света Лада на Гранта является универсальной, то есть она служит и для дальнего, и для ближнего света. Используется вариант 60/55 Ватт (то есть мощность спирали дальнего света 60, а ближнего – 55), тип лампы – Н4. Именно такой вариант нужно приобретать перед началом работ.

Сам процесс довольно прост, и замена лампочки ближнего света на Лада Гранта производится очень быстро:

• Вначале снимаете клемму с аккумулятора и фиксируете капот в открытом положении .
• Далее нажимаете на фиксатор пластиковой заглушки на фаре и открываете его .

Под крышкой вы увидите колодку с проводами, ее необходимо аккуратно отсоединить и отодвинуть в сторону .

Важно! Не тяните за провода, так как вы можете нарушить контакты. Всегда беритесь за корпус колодки

Далее снимается резиновая заглушка, защищающая корпус от влаги и пыли .

Проблемы с выключением

Очень часто можно встретить такой вопрос – не выключается ближний свет фар на Ладе Гранта, что делать?

На самом деле причин может быть несколько, мы рассмотрим их:

Реле ближнего света на Гранте расположено в общей колодке, ниже на схеме показано его расположение, можно попробовать слегка ударить по нему, часто это позволяет решить проблему, но менять данный узел все равно нужно, тем более что его цена невелика. Это самый часто встречающийся вариант, но далеко не единственный.

• Второй вариант – неисправность подрулевого переключателя, проверить его можно очень просто: снимите обшивку с рулевой колонки и отсоедините колодку проводов, которые идут к блоку переключения. Если после этого свет не погас, значит, с ним все в порядке, если погас – нужно менять данный узел.
• Наконец, третий вариант – короткое замыкание, которое может возникнуть из-за износа элементов или использования слишком мощных лампочек. Для проверки пошевелите фишку на фаре. Если свет помигивает, значит, причина именно здесь, нужно открутить два винта, чтобы разобрать корпус, чаще всего замыкаются контакты ближнего и дальнего света, просто разъединяете их и ставите ка положено.

Регулировка

Рассмотрим, как отрегулировать ближний свет фар на Гранте самостоятельно:

Для начала необходимо провести подготовительные мероприятия – заправьтесь до полного бака, проверьте наличие запаски в багажнике, а на водительское сиденье положите груз весом 75 килограммов. Кроме того, проверьте давление в шинах, оно должно соответствовать норме.

• Также вам понадобится шестигранник размером 6 мм, с помощью которого и будет проводиться регулировка.
• Необходимо найти ровную площадку, перед которой есть стена или ровный высокий забор и разместить машину на расстоянии три метра от поверхности.
• Наносите на стенке разметку – две вертикальные полосы должны идти по ширине расположения лампочек в фарах, горизонтальная линия должна располагаться по высоте установки осветительных элементов, также нанесите осевую вертикальную линию посередине.
• При регулировке одной из фар вторую закройте непрозрачным материалом, после чего установите корректор в положение «0». Далее с помощью шестигранника направляете световой поток так, чтобы его центр был на пересечении вертикальной и горизонтальной линии напротив фары. Так же проводятся работы и со второй стороны.

Работы по замене ламп, устранении мелких неисправностей и регулировке света можно провести и без привлечения специалистов, это позволит сэкономить значительные средства и гарантирует качество ремонта, ведь вы делаете его для себя. Видео в этой статье поможет разобраться в некоторых нюансах получше.

Реле «Незабудка-3» стандартное автомобильное реле с 3-мя функциями и 8-ю программами. Включение фар после запуска двигателя, также выключение после остановки двигателя, плавный розжиг ламп, задержка 3 сек.

Блок реле Лада Гранта

Реле находятся в том же блоке предохранителей и реле, который расположен слева от рулевой колонки под крышкой.

K1 — реле вентилятора печки

K2 — реле электростеклоподъемников. Если они не работают, проверьте также предохранитель F2, если не поможет, то дело может быть в блоке управления.

K3 — реле стартера. Если он не работает (не крутит) и данное реле рабочее, проверьте уровень заряда аккумулятора. Также дело может быть во втягивающем или в замке зажигания и его контактах.

K4 — реле клеммы 15 замка зажигания

K5 — реле поворотников и аварийной сигнализации. Если поворотники горят и не выключаются, возможно замкнуло это реле. Проверьте также предохранитель F3 (режим «аварийки»).

K6 — реле стеклоочистителя. Проверьте также предохранитель F4.

K7 — реле дальнего света. Проверьте также предохранители F14 и F15 и сами лампы.

K8 — реле звукового сигнала. Проверьте также предохранитель F20, контакты выключателя сигнала на руле.

K9 — реле ближнего света. Проверьте также предохранители F12 и F13 и сами лампы.

K10 — реле обогрева заднего стекла. Если не работает обогрев, дело может быть и в предохранителе F8.

K11 — реле блока управления двигателем. Проверьте также предохранитель F1.

K12 — реле электрического бензонасоса. Проверьте также предохранитель F21.

Основные характеристики электрического оборудования авто Лада Гранта

Прежде чем приступать к изучению электросхемы, необходимо четкое понимание систем и всего оборудования автомобиля. Оно состоит из следующего:

1. Источником питания всех систем является аккумулятор на 12 вольт., следовательно, любые другие величины напряжения не допускаются.
2. Для защиты электросетей в автомобиле устанавливаются блоки с предохранительными элементами и реле. Часто неисправность в машине появляется в связи с перегоранием предохранителя. Например, если не удается завести машину, то это должно быть, неисправность реле или пробой предохранительного элемента части топливного насоса.
3. Главной составной частью электронной системы авто является блок управления двигателем. Разумеется, если появились неисправности в данной системе, то двигатель машины не заведется.
4. Все наиболее важные электронные приборы подключаются посредством клеммной колодки и пучка кабелей к приборной панели. Если на приборке после включения зажигания и запуска двигателя остается какой-либо значок, значит имеется неисправность в системе.
5. Система управления двигателем (ЭСУД) имеет в своем составе: контроллер (ЭБУ); датчики следящие за параметрами двигателя; исполнительные модули. ЭБУ расположен ниже бардачка, под ногами пассажира, а именно под напольным покрытием. В его функцию входит: подача напряжения к датчикам и исполнительным устройствам; диагностика системы управления; определение неисправностей и сохранение кодов ошибок.

Часто встречающиеся проблемы в стабильной работе электрооборудования:

• поломка реле, пробой предохранителя;
• коррозийный налет на контактах разъемов;
• перегорают плавкие вставки;
• выход из строя контактов в клеммной колодке.

Обнаружить все повреждения поможет диагностический прибор и географическое изображение электрических соединений оборудования и систем авто.

Имея в бардачке электросхему, водитель самостоятельно сможет устранить небольшую неисправность, особенно это актуально в дальнем путешествии. Знающий водитель, изучив схему необходимого узла, представляет функциональное назначение определенной цепи. Однако, надо помнить, что электросхема оборудования Лады Гранта является довольно сложной для человека, не имеющего отношения к технике. Поэтому, в таком случае при обнаружении неисправности необходимо обратиться к специалистам. В заключение, небольшое напоминание: электропроводка не переносит сильное падение напряжения в бортовой сети. Другими словами, необходимо следить за состоянием и степенью зарядки аккумуляторной батареи.
