Моменты затяжки основных резьбовых соединений уаз патриот / уаз 3163 с 2005 года

Почему деталь может выйти из строя?

Главная передача при передаче крутящего момента мотором может иметь одну либо две пары шестеренок. Двойные передачи делятся на центральные и разнесенные. Центральные передачи имеют несложную конструкцию, но на все элементы оказывается повышенная нагрузка, что приводит к более быстрому выходу из строя механизма. Разнесенная передача отличается более сложным строением, но ее эффективность значительно больше. Также механизмы имеют более компактные размеры, благодаря чему у машин может быть больший клиренс. Конструкция имеет высокую износостойкость, поэтому высоко ценится автомобилистами. Одинарные передачи делятся на четыре класса:

1. Цилиндрические. Все зубчатые колёса находятся на одной плоскости. Данная конструкция имеет максимальный коэффициент полезного действия, а передаточное число находится в пределах 3,5-4,2.
2. Конические. Имеют высокий КПД и шестерни, расположенные перпендикулярно, из-за чего механизм достаточно крупный и занимает много места.
3. Червячные. Механизмы достаточно компактные, отличаются бесшумностью, но более тяжелы в производстве и имеют низкий КПД.
4. Гипоидные. Обладают небольшой массой, компактными размерами, надежно передают усилия, обладают усредненным КПД.

Дифференциал — механизм, распределяющий крутящий момент и помогающий при скольжении либо буксовании за счёт изменения скорости вращения колесной пары.

Выход любой из частей редуктора может быть весьма неожиданным. Чаще всего ломаются подшипники, которые сделаны из бронзы. Подшипники располагаются в чулках, прикрепляющихся непосредственно к редуктору. Неисправность подшипников приводит к поломке чулков из-за чего начинают гнуться валы. Изгиб валов нередко становится причиной перекоса главной шестерни. Неправильное расположение зубчатого колеса приводит к возникновению надломов на детали либо сколов. Повреждение шестерни является распространенной причиной заклинивания редуктора. При слетании вала из своего посадочного места возможно появление трещин в корпусе редуктора.

Еще одной распространенной причиной возникновения неисправностей выступает несвоевременная замена смазочной жидкости в трансмиссии. Трансмиссионное масло обязательно менять каждые 35 тыс. км. Некачественное масло, залитое в трансмиссию, также может стать причиной нарушения работы редуктора и привести к его поломке.

Редуктор заднего моста в норме работает практически без шума. Появление посторонних звуков может стать явным признаком поломки детали. Чаще всего симптомами неисправности редуктора становятся:

1. Шум во время разгона машины. Данный признак может сигнализировать об износе подшипников дифференциала либо низком количестве смазочного материала в редукторе.
2. Шум при разгоне либо торможении мотором. Сильно изношенные подшипники главной шестерни, появление зазубрин либо изменение зазора между зубьями ведущей шестеренки.
3. Во время поворотов появление шума либо скрипом. Износ подшипников либо их тугое вращение становится причиной возникновения таких звуков.
4. При начале движения стук непонятной природы. Разбитое отверстие для оси сателлитов либо увеличенные зазоры в шлицевом соединении приводят к появлению стука во время начала движения.
5. Постоянный шум от заднего моста. Если шум появился после замены либо ремонта редуктора, то причиной может стать неправильная настройка. Также шум возникает при деформации балок либо истирании полуосей и шестерён.

При возникновении малейших подозрений на неисправность механизма необходимо обратиться в автосервис для проведения диагностики.

Мосты УАЗ

На автомобили УАЗ разных моделей и в разное время на заводе устанавливали много вариантов мостов. Попробуем разобраться в этом…

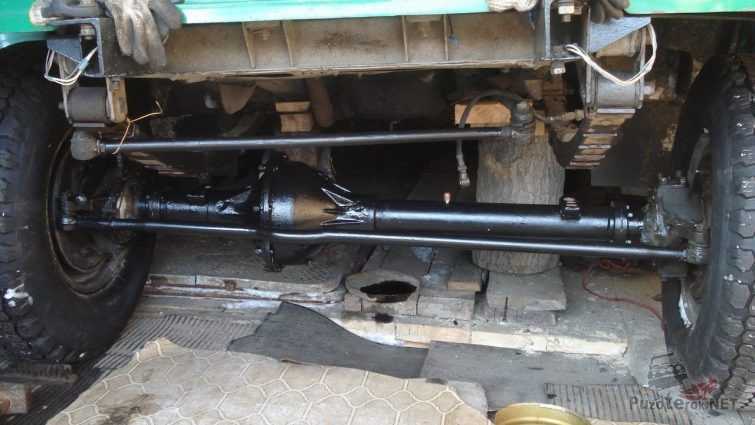

Мост УАЗ Тимкен (гражданский или колхозный)

Это мост разрезного типа, то есть мост состоящий из двух половинок. К этому же типу можно отнести и военный мост (он же редукторный или портальный). С завода гражданские мосты устанавливаются на автомобили УАЗ грузового ряда (буханка, бортовой, фермер), а также на автомобили легкового ряда УАЗ-3151 (469).

На уаз Хантер устанавливаются так называемые гибридные мосты, с чулком от обычных мостов Тимкен и поворотным кулаком от Спайсер.

Передаточные числа моста Тимкен (гражданского).

До июля 1989 г. в гражданские мосты устанавливалась главная пара с передаточным числом 5,125 (41 зуб), сейчас — с передаточным числом 4,625 (37 зубьев), т. е. более «скоростная», но менее «мощная». В магазинах можно найти и те и другие. Заменить «новую» на «старую» главную пару придется, скорее всего, при установке очень больших колес. Заменять главные пары рекомендуется только комплектно (в переднем и заднем мостах), иначе передний мост придется включать исключительно в грязи, на снегу, на песке и т. п., чтобы не вывести из строя раздаточную коробкуи не испортить резину. Как определить передаточное число ? Нужно покрутить кардан руками и сосчитать обороты колеса. Например 46 оборотов кардана — 10 колеса = пара 4,6 и т.д.

Вес гражданских мостов УАЗ:

• передний мост — 132 кг
• задний мост — 100 кг

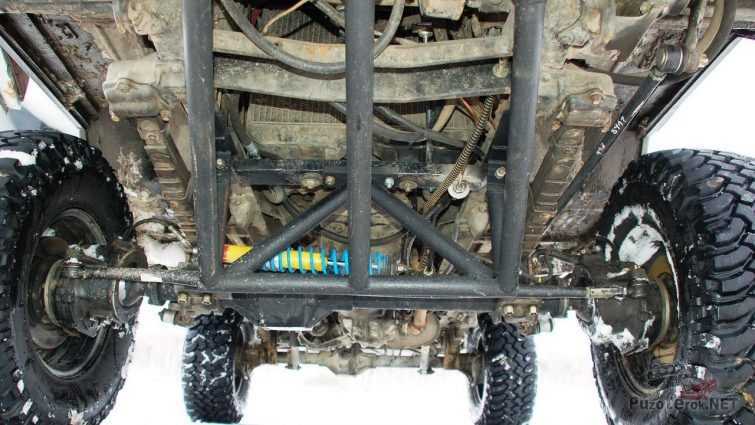

Редукторные (военные) мосты УАЗ

По сути это мост Тимкен, т.е. разрезной, но у него сделан меньше центральный редуктор и имеются бортовые передачи. Заводом военные мосты устанавливались на автомобили УАЗ 469 для армии и УАЗ, Барс. Мосты УАЗ Барс — это военные мосты, но с более широкой колеёй.

Передаточные числа военных мостов УАЗ

Передаточное число военных мостов 5,38 (=2,77*1,94 — передаточные числа соответственно главной и бортовой передач) — более тяговитое, но менее скоростное, чем у обычных мостов.

Характеристики военного моста

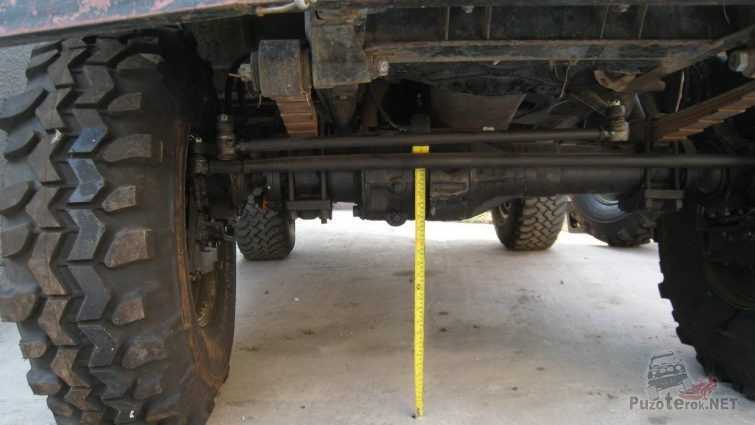

• Дорожный просвет: 300 мм (с шинами Я-192 215/90 R15 (31 x 8.5 R15)
• Колея: 1445 мм
• Колея редукторных мостов УАЗ Барс: 1600 мм
• Вес переднего военного моста УАЗ: 140 кг
• Вес заднего военного моста УАЗ: 122 кг

Схема редукторного (военного) моста УАЗ

Задний мост УАЗ с бортовой передачей:

1 – крышка картера главной передачи; 2 – подшипник дифференциала; 3,13,49 – регулировочные прокладки; 4 – уплотнительная прокладка; 5,7 – подшипники ведущей шестерни; 6,15 – регулировочные кольца; 8,42 – манжеты; 9 – фланец; 10 – гайка; 11 – грязеотражатель; 12 – кольцо; 14 – распорная втулка; 16 – ведущая шестерня главной передачи; 17 – сателлит; 18 – правая полуось; 19 – картер боpтовой пеpедачи; 20,29 – маслоотражатели; 21 – подшипник полуоси; 22,26,40 – стопорные кольца; 23 – уплотнительная прокладка картера боpтовой пеpедачи; 24 – крышка картера боpтовой пеpедачи; 25 – подшипник; 27 – тормозной щит; 28 – тормозной барабан; 30 – болт крепления колеса; 31 – цапфа; 32 – подшипник ступицы; 33,41 – прокладки; 34 – замочная шайба; 35 – ведущий фланец; 36 – гайка подшипников ступицы; 37 – стопорная шайба; 38 – втулка; 39 – ведомый вал боpтовой пеpедачи; 43 – подшипник ведомого вала; 44 – ведомая шестерня боpтовой пеpедачи; 45 – специальная гайка; 46,50 – пробки сливных отверстий; 47 – ведущая шестерня боpтовой пеpедачи; 48 – правая чашка коробки сателлитов; 51 – картер главной передачи; 52 – шайба шестерни полуоси; 53 – шестерня полуоси; 54 – ось сателлитов; 55 – ведомая шестерня главной передачи; 56 – левая чашка коробки сателлитов; 57 – левая полуось

Поворотный кулак переднего моста УАЗ с бортовой передачей:

а – сигнальная канавка; I – правый поворотный кулак; II – левый поворотный кулак; III – муфта отключения колес (вариантное исполнение см. рис. 180, IV); 1 – сальник; 2 – шаровая опора; 3 – шарнир поворотного кулака; 4 – прокладка; 5 – пресс-масленка; 6 – шкворень; 7 – накладка; 8 – корпус поворотного кулака; 9 – втулка шкворня; 10 – подшипник; 11 – ведомый вал боpтовой пеpедачи; 12 – ступица; 13 – ведущий фланец; 14 – муфта; 15 – шаpик фиксатора; 16 – защитный колпак; 17 – болт муфты; 18 – цапфа; 19 – стопорная гайка; 20,23 – опорные шайбы; 21 – ведущая шестерня боpтовой пеpедачи; 22 – стопоpный штифт; 24 – кольцо уплотнительное резиновое; 25 – упорная шайба; 26 – кожух полуоси; 27 – болт ограничения поворота; 28 – упор-ограничитель поворота колеса; 29 – рычаг поворотного кулака

Регулировка главной пары

Регулировка подшипников концевика регулируются по инструкции. Он должен регулироваться с момента страгивания. Берем согнутую проволоку одеваем на фланец и на нее навешиваем груз 2кг при этом фланец не ходит, поэтому добавляем еще 1кг, фланец начинает двигаться. Почему именно такой груз, потому что в инструкции по регулировки военных мостов речь идет именно об таком весе. Тем более хвостовик у спайсера и военный мост очень похож.Военные мосты на уаз часто используют. Военные мосты уаз очень надежные. Два подшипника конусных практически не отличаются размерами. Тем более приработанный подшипник затягивается в два раза меньше, чем новый. Если фланец страгивается с весом 2кг, тогда необходимо немного затянуть гайку совсем немного. После этого мы видим, что момент страгивания дается очень нелегко, так и должно быть. После регулировки главной пары собираем диферинциал и регулируем тепловой зазор. После этого затягиваем гайку диферинциала. Затем опять с помощью наших весов, навесив еще 2кг, чтобы совокупный вес составил 4км, проверим регулировку.

Универсальный ключ для фланцев и ступиц

Если подтягивание гайки — «одноразовое явление», а специального ключа нет, можно обойтись двумя болтами М8 и воротком (металлическим стержнем). Болты вставляют в отверстия фланца, а вороток располагают между болтами перед фланцем. Если вороток расположить за фланцем, можно случайно надавить на грязеотражатель, после чего потребуется его закрепление на фланце.

Отвернув гайку, необходимо удалить масло с резьбы гайки и хвостовика шестерни, что значительно повысит коэффициент трения, а следовательно, и момент сопротивления отворачиванию гайки. Установить лучше новую гайку, так как в нейлоне вставки отпечаталась резьба хвостовика шестерни, что снизило сопротивление самоотворачиванию гайки.

Гайку необходимо затягивать, как отмечалось выше, моментом 12-26 кгсм, контроль затягивания осуществляется по моменту сопротивления вращению ведущей шестерни — 4-6 кгссм. Так как «в чистом виде» этот момент не замерить (редуктор не снят), замеряем его при ослабленной гайке и, добавив к полученной величине 4-6 кгсм, получаем контролируемый момент суммарного сопротивления.

Проще всего измерить момент при помощи пружинных весов (безмена). Так, если момент сопротивления составляет 4-6 кгссм, а крючок весов зацеплен за отверстие фланца, то усилие на весах должно быть 1,1-1,7 кгс. Напомним, что замеряется момент сопротивления вращению, а не момент трогания, который значительно выше. Все эти замеры могут показаться сложными, но они необходимы для надежной работы редуктора.

Диагностика состояния редуктора (подшипников, зацепления) автомобилей ВАЗ и Лада Нива.

Теперь рассмотрим случаи, когда не обойтись только затягиванием гайки. Речь пойдет также о диагностике состояния редуктора (подшипников, зацепления).

Вращая ведущую шестерню за фланец, ощущаем равномерное периодическое нарастание и ослабление момента сопротивления — «перебор роликов». Это явление тем сильнее, чем больше преднатяг, если подняты оба колеса и, конечно, в том случае, когда редуктор снят и из его картера извлечена коробка дифференциала с ведомой шестерней.

«Перебор роликов» — это нарушение геометрии дорожек качения и роликов подшипника, признак того, что если редуктор еще не «загудел», то это вот-вот случится. В последнем случае дело может усугубиться появлением волн на зубьях шестерен. Тогда гудение перейдет в вой — и дефект (волны на зубьях) уже не устранить.

Если, вращая ведущую шестерню, вы замечаете нарастание и ослабление момента сопротивления только в одном месте по углу поворота, это значит, что на наружных дорожках подшипника (или подшипников) начался питтинг — появились «язвочки». Здесь также необходима разборка редуктора.

Гайка хвостовика затянута уже максимальным моментом (26 кгсм), а преднатяга в подшипниках все нет. Более того, может быть и осевой зазор. Дело в том, что «дозирует» преднатяг подшипников их распорная втулка.

По мере износа подшипников втулка может оказаться слишком длинной, при этом «осадить» ее, затягивая гайку моментом более 26 кгсм, нельзя — она примет вид, показанный на рисунке ниже, т.е. полностью выйдет из строя. Здесь выход только один — после разборки редуктора и оценки состояния подшипников ведущей шестерни сделать втулку короче.

Распорная втулка подшипников хвостовика.

При моменте затяжки гайки менее 12 кгсм момент сопротивления резко возрастает. Это говорит чаще всего о том, что втулка свое отработала — «села» и необходима ее замена. Возможен и такой случай — обмятие и износ торцев деталей сделали всю цепь и саму втулку короче. «Удлинить» втулку можно, воспользовавшись шайбами-прокладками, установленными у торцев втулки.

Ремонт наиболее частых неисправностей

Восстановление работоспособности моста не очень сложное: но требуется, выполняя операции, соблюдать аккуратность. Какие «болезни» наиболее характерны?

Образование течи

Там, где поворотный кулак соединяется с мостом, имеется сальник – одно из слабых мест конструкции в смысле протекания смазочного материала. Сальник может пропускать масло не только из-за изношенности, но при засорении сапуна. Если вы зальете смазочного материала больше, чем требуется, результат будет тот же: протечка. Сальники бывают двух типов:

• резиновые: недорогие, но и недолговечные;
• полиуретановые: более дорогие, имеют продолжительный срок службы.

Для замены детали поставьте авто на ровное место и поддомкратьте проблемную сторону, заранее ослабив колесные гайки. Далее:

• снимите поворотный кулак;
• зажмите деталь в тисках;
• вытащите сальник, поддев его плоской отверткой или иным подходящим инструментом;
• вытащите сальник из полости опоры;
• перед установкой уплотнитель смажьте;
• запрессуйте сальник с помощью трубки соответствующего диаметра.
• установка производится в обратном порядке.

Самое проблемное место моста

Механизм начал гудеть

В первую очередь проверьте уровень масла. Если он в норме, мост придется снимать и разбирать. При постоянном гудении моста на любых режимах езды, причины могут быть такими:

• неверная настройка или предельный эксплуатационный ресурс дифференциальных подшипников;
• поломка (износ) полуоси (ее подшипника);
• износ, повреждение, неверная регулировка шестерен.

Указанные подшипники нужно просто заменить на новые. Если гудение появляется при резкой остановке, разгоне, причины следующие:

• неверный зазор между шестернями главной передачи;
• зубья шестерен главной передачи неправильно зацепляются между собой.

В этом случае нужно правильно настроить зацепление или заменить дефектные детали. Если мост гудит при вхождении УАЗ в поворот и движении по прямой, причины могут быть следующими:

• сателлиты вращаются с большим усилием;
• нештатная работа шестерен полуосей в дифференциале;
• разрушение, сильный износ подшипника полуоси;
• неправильный зазор между шестернями, расположенными в дифференциале.

Осевой люфт колеса

Он возникает при неверной настройке подшипников ступицы либо при полном выходе их из строя, которое вызывается чрезмерной затяжкой. В итоге подшипники сильно нагреваются, мазка разжижается и вытекает. Алгоритм действий при выполнении правильной регулировки:

1. Поддомкратьте колесо с нужной стороны;
2. Вытащите с помощью съемника полуось;
3. Отведите в сторону усик стопорной шайбы и открутите контргайку;
4. Прокрутите колесо: если оно вращается туга причина может крыться в заедании манжет, контакте барабана и колодок и т. п.;
5. Заверните регулировочную гайку. Делайте это постепенно, одновременно прокручивая колесо. Используйте ключ с воротком;
6. Открутите гайку примерно на треть оборота, поставьте шайбу-стопор. Закрутите гайку и застопорите ее;
7. Проверьте, как вращается колесо: оно должно крутиться свободно, не заедая;
8. Верните на место полуось, поставьте обратно болты и затяните их.

Окончательно проверить можно при передвижении. Если ступица нагревается сильно, отверните ее гайку примерно на 1/6 оборота.

Извлечение полуоси

Регулировка заднего моста УАЗ Патриот типа Спайсер

Регулировка ведущей шестерни главной передачи производится в следующем порядке:

1. Расчитайте толщину регулировочного кольца ведущей шестерни по формуле: δ1=В-(111,960+Г), с точностью ±0,025 мм. Размеры В и Г снимите с редуктора вашего заднего моста. Схема размеров В и Г представлена внизу на рисунке:
2. Установите подобранное регулировочное кольцо ведущей шестерни в картер 1 (смотри рисунок в главе «Устройство заднего моста УАЗ Патриот)
3. Запресуйте наружные кольца подшипников ведущей шестерни в горловину картера;
4. Наденьте маслоотгонное кольцо 13 на хвостовик ведущей шестерни и установите внутреннюю обойму заднего подшипника
5. Установите подсобранную ведущую шестерню в хвостовик картера заднего моста;
6. Оденьте распорную втулку 11, внутреннее кольцо переднего подшипника и кольцо 6 снаружи на ведущую шестерню;
7. Запресуйте манжету 10 в горловину картера заподлицо;
8. Оденьте фланец 7 на шлицы ведущей шестерни до упора;
9. Оденьте шайбу 9 и завинтите гайку 8 с усилием 18 — 25 кг/м. При закручивании гайки 8 непрерывно вращайте хвостовик ведущей шестерни для правильной установки роликов подшипника;
10. Измерьте обычными бытовыми ручными весами, цепляя их за отверстия фланца хвостовика, усилие проворачивание ведущей шестерни. Оно должно быть 0,1 — 0,2 кгс/м;
11. Закерните гайку 8 в шлиц хвостовика ведущей шестерни.

Регулировка ведомой шестерни главной передачи заднего моста УАЗ Патриот выполняется в следующей последовательности:

1. Определите размер регулировочной шайбы 12 (смотри рисунок в главе «Устройство заднего моста УАЗ Патриот») δ2=Б-(Е+50±х) в мм с точностью ±0,025 мм, где х — размер предельного отклонения от монтажного размера 50 мм с соответствующим знаком (плюс или минус), который нанесен электрографом на торце ведомой шестерни;
2. Установите подобранную регулировочную шайбу 12 и дифференциал в картер заднего моста;
3. Наденьте крышки подшипников дифференциала 29 и закрепите их болтами 28 с усилием 0,5 кг/м;
4. Отрегулируйте подшипники 15 дифференциала путем затяжки гайки 17, при этом вращайте дифференциал для правильной укладки его подшипников;
5. Проверьте суммарное усилие проворачивания ведущей и ведомой шестерни — 0,21 — 0,42 Н/м. Проверку осуществляйте путем проворачивания за фланец ведущей шестерни;
6. Измерьте боковой зазор (температурный зазор) в зацеплении ведомой и ведущей шестерен. Измерение производится стрелочным индикатором, прикрепленным к фланцу картера, в перпендикулярном направлении к зубу ведомой шестерни. Зазор должен находится в пределах 0,15 — 0,25 мм. Проверку производить на 3 — 4 зубьях, равномерно расположенных по окружности. Разброс значений зазора не должен превышать значения 0,05 мм. Если измеренный боковой зазор между ведущей и ведомой шестерней меньше 0,15 мм то нужно заменить регулировочное кольцо 27 меньшей толщины.

Проверка зацепления ведущей и ведомой шестерни по пятну контакта выполняется в следующей последовательности:

1. Окрасте по 2 зуба ведомой шестерни краской в 3 или 4 местах равномерно по окружности;
2. Вращайте дифференциал за ведомую шестерню до момента образования оттиска контакта;

3. № 1 указывает на правильный контакт шестерен.

   В остальных случаях необходимо будет выполнять следующие действия:

   • При контакте по вершине зуба (№ 2) ведущую шестерню подвиньте к ведомой. Для этого увеличьте толщину регулировочного кольца 12. Для сохранения размера бокового зазора на эту же величину уменьшите толщину регулировочного кольца 27.
   • При контакте у основания зуба (№ 3) ведущую шестерню отодвиньте от ведомой;
   • При контакте на узком конце зуба (№ 4), ведомую шестерню отодвиньте от ведущей ;
   • При контакте на широком конце зуба (№ 5), ведомую шестерню подвиньте к ведущей. Для этого увеличте толщину регулировочного кольца № 27. Для сохранения бокового зазора между ведомой и ведущей шестерней одновременно отодвиньте ведущую шестерню от ведомой. Для этого уменьшите толщинй регулировочного кольца 12.
4. Отворачивая по очереди крепежные болты 28, нанесите на их резьбу анаэробный герметик УГ — 6, предварительно обезжирив резьбовое соединение.
5. Заверните болты 28 с усилием 14 — 16 кгс/м;
6. Поставьте на крышку подшипника дифференциала стопорную пластину 19 и закрепите ее болтом 18 с усилием 1,1 — 2,5 кгс/м, предварительно нанеся на его резьбу анаэробный герметик;
7. Установите прокладку 24 и крышку 21 картера и затяните крепежные болты моментом 1,1 — 2,5 кгс/м;
8. Если при эксплуатации авто происходит нагрев картера в зоне подшипников ведущей шестерни и подшипников дифференциала свыше 90 oС (вода кипит на картере), то произведите регулировку редуктора заднего моста повторно.

Как проверить правильность сделанной работы

Базовая проверка работоспособности моста производится путем замера температуры картера. Автомобиль должен проехать по сухой дороге 25-30 км, для проверки степени нагрева используется электронный термометр. Завод допускает повышение температуры картера около мест установки подшипниковых опор хвостовика до 90°С. Для грубой оценки степени нагрева может использоваться вода: нанесенная на корпус моста жидкость не должна вскипать. При повышенной температуре проводится повторная регулировка осевого зазора в подшипниковых опорах.

В процессе работы не допускается повышенный шум, который возникает из-за зазора между шестернями и смещения пятна контакта. В процессе притирки деталей посторонний звук не исчезает, а только увеличивается из-за ускоренного износа шестерен и подшипников. Стук в мосту, возникающий в момент резкого ускорения или сброса газа, указывает на чрезмерный зазор между зубьями. При обнаружении посторонних звуков требуется вернуться в зону ремонта и проверить регулировку зазоров в главной паре.

Это Вас заинтересует: военный мост на уаз

Вас может заинтересовать: крестовина карданного вала уаз патриот

Устройство и устранение поломок заднего моста

Задний мост — это опора, внутри нее располагается основная передача полуоси, дифференциал.

Он может быть двух категорий: с одинарной главной передачей или дополнительной колесной. Колесные регуляторы, которые наращивают вращающий момент и передают его к ступицам проводящих колес, размещены по концам балки.

Колесные роликоподшипники опираются на корпусы регуляторов. Редукторы колес обеспечивают огромный путевой просвет и представляют собой шестеренки, зацепленные внутри. Главная передача коническая, со спиральным зубом, подшипниковым узлом, который имеет главную шестерню и привод конической формы с 4 сателлитами. Сателлит — это зубчатое колесо, компактное, простое, редко выходит из строя, способствует быстрому, легкому переключению передачи.

Картер узла

Картер имеет сливное и заливное отверстие, в нем находится определенное количество масла для смазки колесного гидравлического регулятора.

Опора заднего преобразователя разъединяется, состоит из таких элементов, как крышка, защита от загрязнений, запрессованные кожухи полуосей. Его габариты уменьшены, передаточное число — до 2.77.

Ведомая заднего мостового редуктора укрепляется на валу. Он установлен в роликоподшипнике и втулке, затягивается посредством гайки, закрепляется в паз вала. Концы валов редуктора имеют подвижные муфты, помогающие группировать, разделять валы со ступицами колес в случае такой необходимости.

Как проверить правильность сделанной работы

Базовая проверка работоспособности моста производится путем замера температуры картера. Автомобиль должен проехать по сухой дороге 25-30 км, для проверки степени нагрева используется электронный термометр. Завод допускает повышение температуры картера около мест установки подшипниковых опор хвостовика до 90°С. Для грубой оценки степени нагрева может использоваться вода: нанесенная на корпус моста жидкость не должна вскипать. При повышенной температуре проводится повторная регулировка осевого зазора в подшипниковых опорах.

В процессе работы не допускается повышенный шум, который возникает из-за зазора между шестернями и смещения пятна контакта. В процессе притирки деталей посторонний звук не исчезает, а только увеличивается из-за ускоренного износа шестерен и подшипников. Стук в мосту, возникающий в момент резкого ускорения или сброса газа, указывает на чрезмерный зазор между зубьями. При обнаружении посторонних звуков требуется вернуться в зону ремонта и проверить регулировку зазоров в главной паре.

Источник

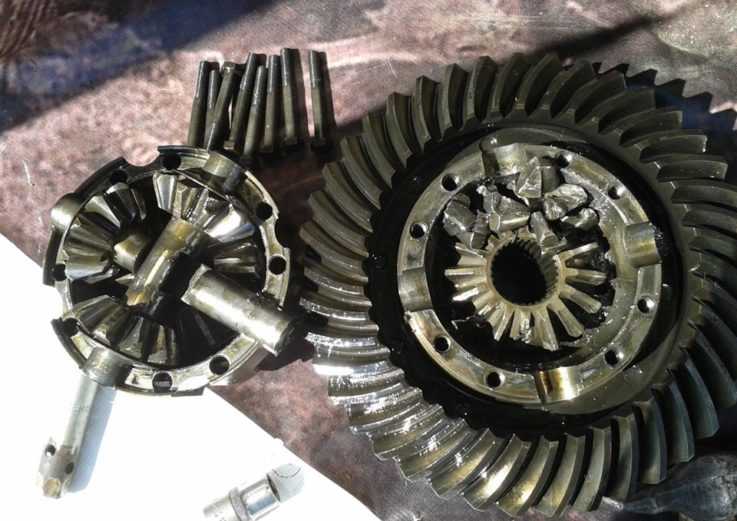

Устройство дифференциала

Планетарная шестерня крепится на корпус дифференциала. Дифференциал состоит из двух шестерней полуоси, двух сателлитов и пальца. Основными, наиболее встречающимися неисправностями дифференциала являются износ пальца сателлитов (люфт) и износ шлицов на шестернях полуосей.

На автомобиле люфт пальца сателлитов можно определить по проворачиванию карданного вала на четверть и более, если люфта нет, то вал практически остается на месте при попытке его повернуть в ту или другую сторону.

Стоит также отметить, что от дифференциала никогда не происходит какого-либо шума. При движении вперед (по прямой) дифференциал вращается как одно целое и получается, что там просто нечему шуметь.

Причиной возникновения шума от редуктора заднего моста при добавлении газа и пропаданием шума после сброса газа является (практически 99.9%) износ зубьев главной пары. На снятом редукторе это хорошо видно. Та часть стороны зубьев, что используется для хода вперед, имеет значительный износ, тогда как сторона для заднего хода практически не изношена.

Если после разборки и дефектовки деталей главной пары обнаружен износ зубьев, то уже никакой ремонт не поможет и это будет просто пустая трата времени и финансов. Необходима только замена главной пары.

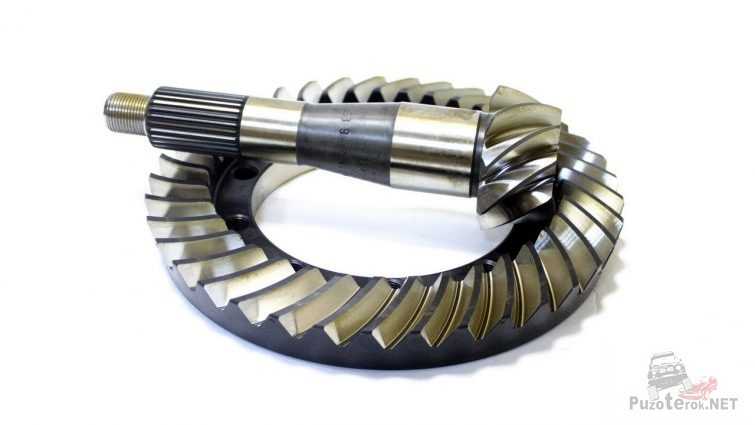

Главная-пара

Шестерни главной пары подбираются на заводе по пятну контакта, шуму и другим параметрам и маркируются. Например, на планетарные шестерни выбито — ваз 2103 (модель), 10 41(передаточное число), 4091 (номер пары). Номер главной пары 4091 замаркирован и на конической шестерне.

После маркировки этих деталей, они стали «главной парой» и не устанавливаются одна без другой, то есть «родные». На «коничке» нанесено еще и «- 6», это поправка для сборки главной пары в редукторе. При дефектовке дифференциала проверяются и его подшипники на предмет их износа и при необходимости заменяются. Зачастую износ подшипников провоцируют при непрофессиональной замене сальника редуктора.

Например, после замены сальника затягивают гайку хвостовика без соблюдения момента затяжки (тянут, сколько есть силы) и усилие передается не на распорную втулку, а на подшипники дифференциала.

В итоге через короткий пробег после замены сальника хвостовика появляется шум редуктора. Только в этом случае шум «гул» в редукторе постоянный и непохож на шум от изношенных зубьев главной передачи. При этом гул идет постоянно, независимо от того, добавляется газ или сбрасывается.

Видео сборки редуктора заднего моста

При сборке редуктор регулируется по 4-м параметрам:

1. Подбор регулировочного кольца

Параметры от 2.6 до 3.5. Кольцо служит для регулировки глубины зацепления зубьев «конички» и «планетарки», которая строго задана. Здесь как раз и нужна «поправка -6» для данной главной пары, о которой говорилось выше. Разумеется, для каждой главной пары эта поправка будет индивидуальна.

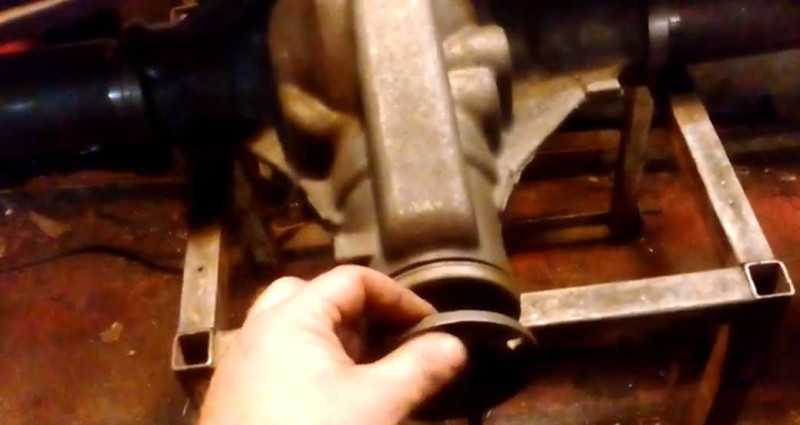

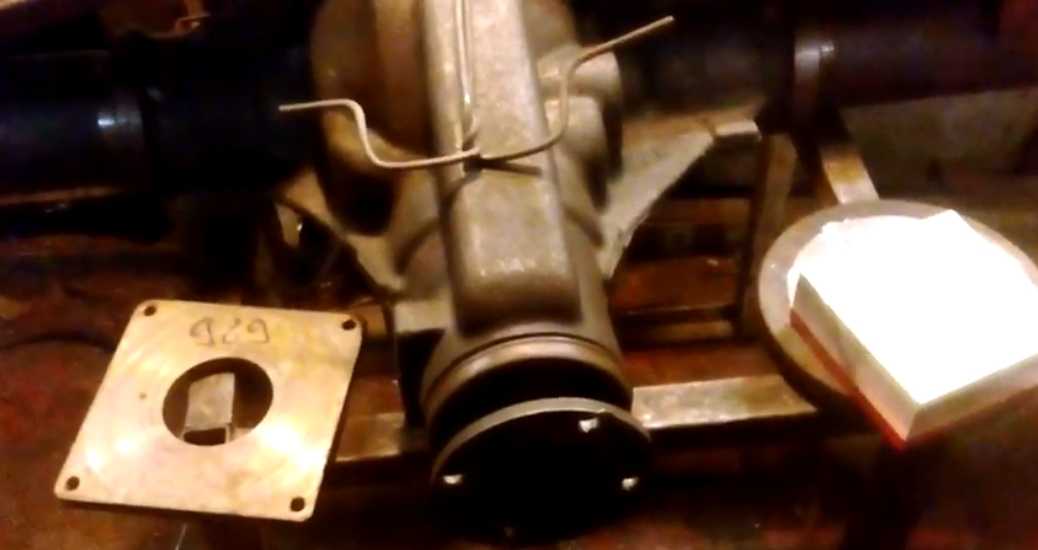

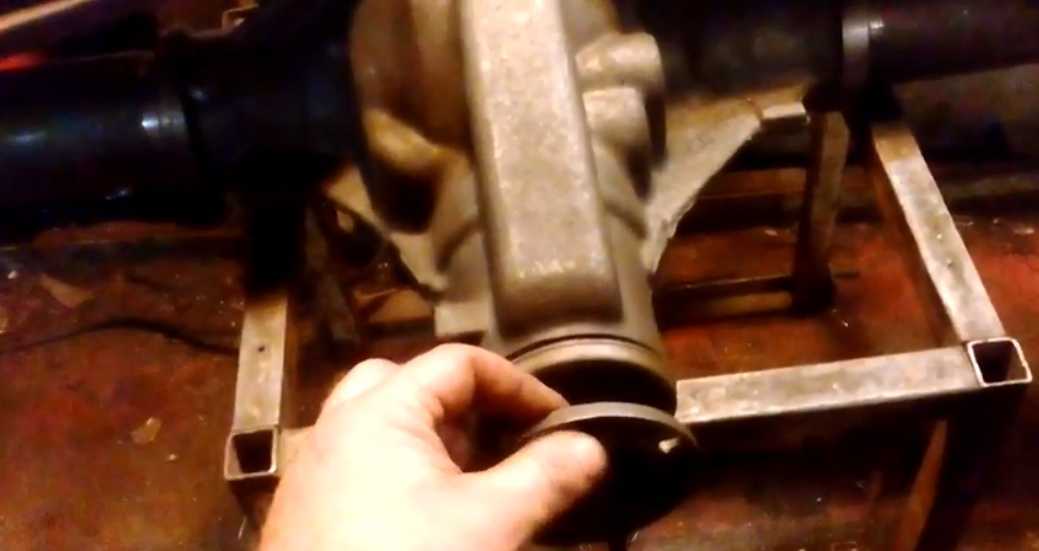

На данном видео регулировку главной пары будут выполнять с помощью специального приспособления. Понятно, что у подавляющего числа автолюбителей такого приспособления нет и это лишь наглядный пример регулировки параметра глубины зацепления. Будет дан вариант и для регулировки без «приспособы».

На приспособление устанавливается также «приспособа» с микрометром, имитирующая шестерню главной пары. На индикаторе выставлен ноль. Затем ножка индикатора переносится на постель подшипника и в этом случае индикатор показывает значение — 3.25, что не есть хорошо, так как должно лежать в пределах — 3.0. На второй посадочной плоскости получилось – 3.45. Среднее арифметическое — 3.3. Для регулировки воспользуемся поправкой на «коничке» — «- 6». В этом случае (– 3.3)+ (-6) = 3.36. Толщина регулировочной шайбы необходима – 3.36 мм. С помощью микрометра подбираем шайбу необходимой толщины.

Примечание. При износе подшипника хвостовика он начинает проворачиваться на теле «конички». В результате изнашивается торец подшипника, регулировочная шайба и тела шестерни хвостовика. Получается, что при замене сальника хвостовика, даже при правильном моменте затяжки сбивается регулировка глубины зацепления зубьев шестерен главной пары и «вой» пары обеспечен, как и ее скорый выход из строя.

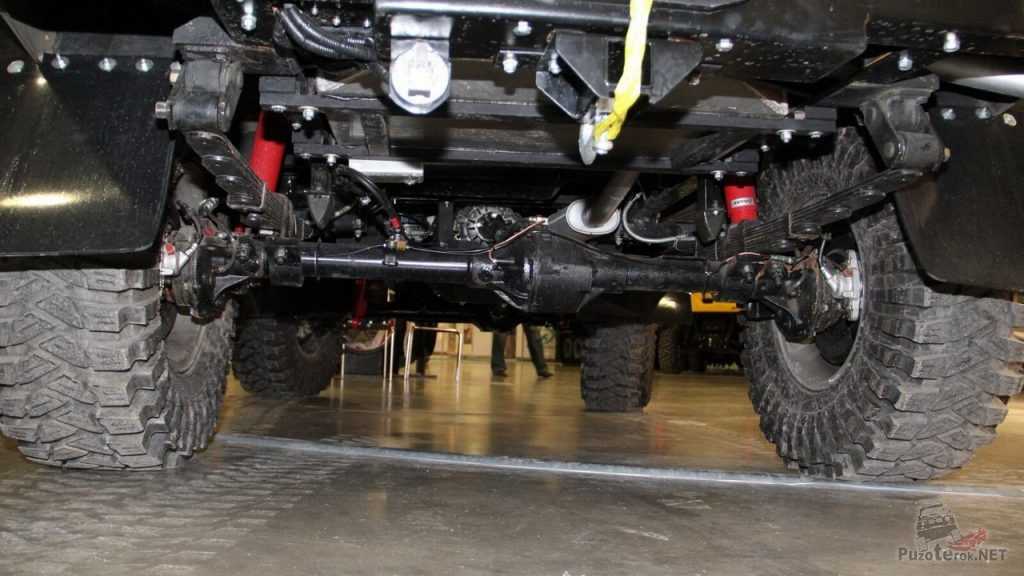

Конструкция мостов.

Передний мост УАЗ Патриот имеет комбинированные функции. Он может быть одновременно в качестве ведущего и управляемого. В его основе – полая балка, внутри которой проходит главная передача и дифференциал. Через них крутящий момент поступает на передние ступицы.

Полуось выполнена в виде целой детали, с установленными ШРУСами, которые позволяют входить в большой угол поворота, при этом сохраняя крутящий момент.

На данный момент такие шарниры так же устанавливаются и на другие модели УАЗ на узлы старого типа – Тимкен. Это позволяет сочетать большую надежность, необходимую грузопассажирскому транспорту с хорошей управляемостью. Такие модели получили название – гибридные мосты.

Задний мост УАЗ Патриот так же выполнен в виде полой балки, на концах которой при помощи специальных подшипников закреплены ступицы ведущих колес. Они приводятся в движение размещенным внутри дифференциалом. В этом конструкция заднего и переднего моста довольно схожа.

Sprinter W906. Трансмиссия ⇒ Кто подскажет про люфт в хвостовике моста?

Сообщение leksis » 29 дек 2013, 16:18

Сообщение surprise » 29 дек 2013, 21:30

Сообщение leksis » 29 дек 2013, 22:55

Сообщение Малян » 30 дек 2013, 06:20

Сообщение холодный » 30 дек 2013, 07:45

Сообщение BMV++ » 30 дек 2013, 11:35

Вот холодный и Малян все правильно говорят. Неделю назад поменяли с товарищем полуось на спринтере 318 2007 год. Люфт на хвостовике был 4,5 см, я сразу же позвонил специалистам по мостам и они сказали как проверить в чем причина, холодный пишет об этом способе, поставили полуось, все!

А вот вибрация. у самого немного по-моему появилась на 90-95 км/ч, шумов нет . будем разбираться. Малян, Саша, по-моему где-то, в теме, писал об этом.

Ни для кого не секрет, что современный внедорожник УАЗ Патриот имеет полный привод на все четыре колеса, что делает его полноправным рыцарем бездорожья. Постоянный привод приходится на задние колеса, которые функционируют за счет заднего моста «Спайсер». В конструкции данного агрегата внедорожника имеется такая неотъемлемая деталь, как подшипник хвостовика

Именно в данном материале уделим внимание конструктивным особенностям данного устройства и рассмотрим, как осуществляется его замена
