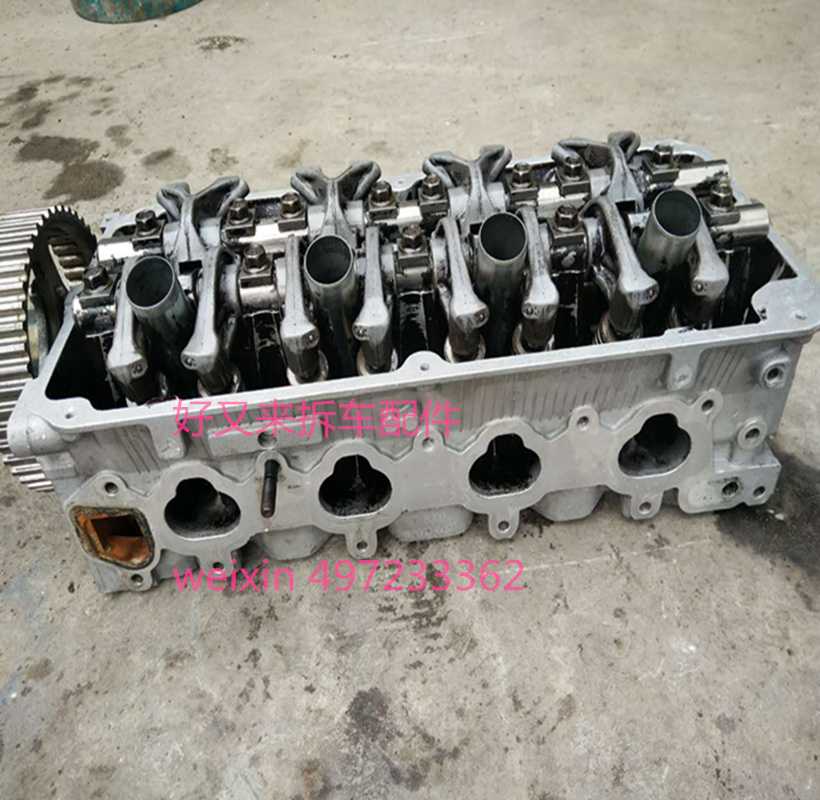

Блок и головка цилиндров двигателя mitsubishi 4g63

Внимание: На этом двигателе при обрыве ремня привода ГРМ высока вероятность удара поршня о клапаны.

Специальный инструмент

• Держатель звездочки коленчатого вала -Mitsubishi №MB991367.
• Штифты держателя звездочки коленчатого вала -Mitsubishi №MB991385.
• Специнструмент ролика натяжителя -Mitsubishi №MD998767.
• Регулировочное приспособление натяжителя -Mitsubishi №MD998738.

Специальные указания

• Отсоедините провод от «-» клеммы аккумуляторной батареи.
• Не проворачивайте коленчатый или распределительный валы при снятом ремне привода ГРМ.
• Снимите свечи зажигания для облегчения вращения коленчатого вала.
• Прокручивайте коленчатый вал только в нормальном направлении вращения (если не указано противоположное вращение).
• НЕ ВРАЩАЙТЕ коленчатый вал посредством вращения звездочки распределительного вала или других звездочек.
• Соблюдайте все моменты затяжки.

Замена прокладки головки блока цилиндров Mitsubishi Lancer 9

Вам потребуются: те же инструменты, что и для снятия ремня привода газораспределительного механизма, шкива распределительного вала (см. «Замена ремня и натяжного ролика привода газораспределительного механизма»), крышки головки блока цилиндров (см. «Замена прокладки крышки головки блока цилиндров и уплотнительных колец колодцев свечей зажигания»), торцовая головка «на 10» (двенадцатигранная), динамометрический ключ, отвертка с плоским лезвием.

1. Снизьте давление в системе питания (см. «Снижение давления в системе питания»).

2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

3. Слейте жидкость из системы охлаждения двигателя (см. «Замена охлаждающей жидкости»).

4. Снимите со шкива распределительного вала ремень привода газораспределительного механизма (см. «Замена ремня и натяжного ролика привода газораспределительного механизма»).

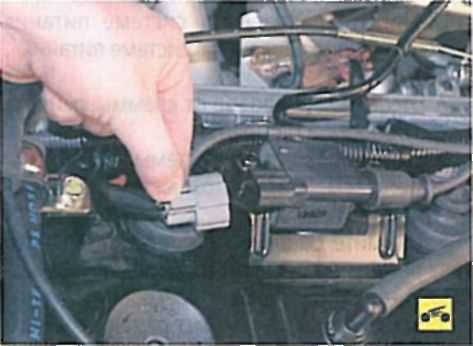

6. Нажав на пружинные фиксаторы, отсоедините колодки с проводами от выводов датчика давления гидроусилителя рулевого управления, компрессора кондиционера.

7. . датчика положения коленчатого вала.

11. . электромагнитного клапана системы рециркуляции отработавших газов.

12. . датчика абсолютного давления.

13. . датчика положения дроссельной заслонки.

14. . регулятора холостого хода.

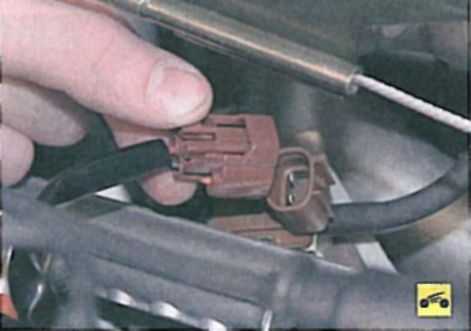

16. . управляющего датчика концентрации кислорода в отработавших газах.

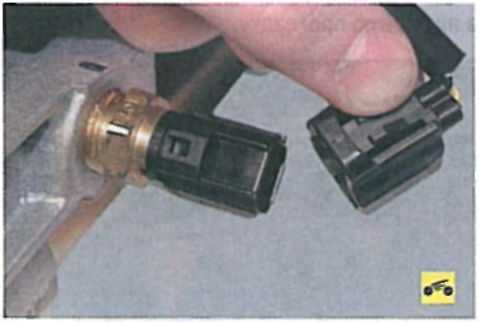

17. . датчика температуры охлаждающей жидкости системы управления двигателем.

18. . датчика указателя температуры охлаждающей жидкости.

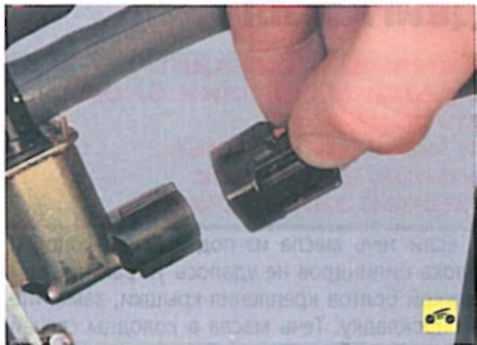

19. . и клапана продувки адсорбера.

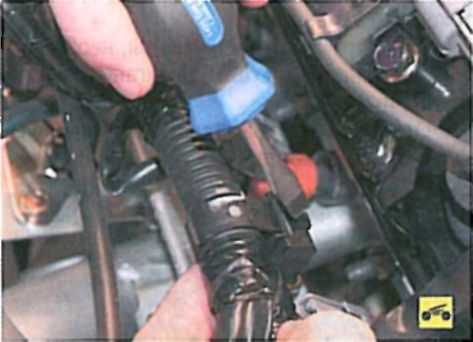

20. Отсоедините пластмассовые держатели моторного жгута проводов от кронштейнов крепления.

21. . и отведите жгут проводов в сторону.

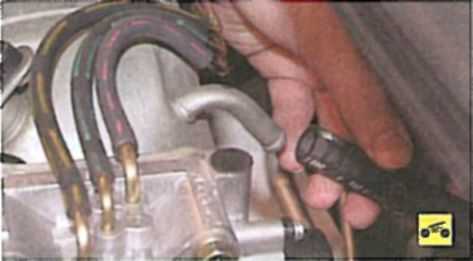

22. Отсоедините шланги от штуцеров клапана продувки адсорбера.

24. Отсоедините от дроссельного узла трос привода дроссельной заслонки (см. «Замена троса привода дроссельной заслонки»).

25. Ослабьте затяжку хомута и отсоедините от патрубка дроссельного узла воздухопод-водящий рукав.

26. Выверните два болта крепления наконечника подводящего шланга к топливной рампе и извлеките наконечник из рампы.

28. Отсоедините от дроссельного узла шланги подвода и отвода охлаждающей жидкости (см. «Снятие, ремонт и установка дроссельного узла»).

29. Отсоедините от штуцера впускной трубы шланг вакуумного усилителя тормозов.

30. Выверните два болта крепления поддерживающего кронштейна к впускной трубе.

32. Ослабьте затяжку десяти болтов крепления головки блока цилиндров в указанном порядке, затем окончательно выверните болты крепления головки и выньте их вместе с шайбами.

Болты крепления головки блока цилиндров можно выворачивать только на холодном двигателе.

33. Снимите головку блока цилиндров в сборе с впускной трубой и дроссельным узлом.

34. . и снимите ее прокладку.

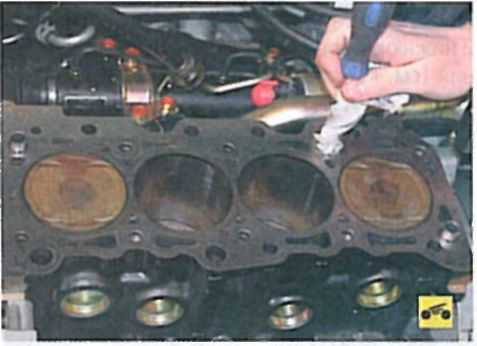

35. Очистите привалочные поверхности головки и блока.

36. Проверьте головку блока на отсутствие коробления. Для этого поставьте линейку ребром на поверхность головки сначала посередине вдоль, потом поперек и по диагоналям, затем щупом измерьте зазор между плоско стью головки и линейкой. Замените головку блока цилиндров, если зазор больше 0,1 мм.

37. Установите головку блока цилиндров в последовательности, обратной снятию, с учетом следующего:

— удалите из резьбовых отверстий болтов крепления головки блока цилиндров масло или охлаждающую жидкость, попавшие туда при снятии головки;

— обязательно установите новую прокладку головки блока, повторное использование прокладки не допускается;

— смажьте болты моторным маслом;

— замените болты, если размер А больше 103,2 мм;

— затягивайте болты на холодном двигателе в указанном порядке в пять этапов:

I этап — затяните болты моментом (49±2) Н*м;

II этап — полностью ослабьте затяжку болтов;

III этап — затяните болты моментом (20±2) Н*м;

IV этап — доверните болты на угол 90°;

V этап — окончательно доверните болты на угол 90°.

38. Установите все ранее снятые детали и узлы в порядке, обратном снятию.

39. Отрегулируйте натяжение ремней привода насоса гидроусилителя рулевого управления и компрессора системы кондиционирования (см. «Проверка и регулировка натяжения ремня привода насоса гидроусилителя рулевого управления и компрессора кондиционера») и привода генератора и водяного насоса (см. «Проверка и регулировка натяжения ремня привода генератора и водяного насоса»).

Установка топливного шланга высокого давления

Смажьте кольцевую уплотнительную прокладку небольшим количеством свежего моторного масла.

Внимание! Не допускается попадания масла внутрь топливного коллектора

Слегка поворачивая фланец топливного шланга вправо – влево, осторожно вставьте его в топливный коллектор, чтобы не допустить повреждения прокладки. После установки проверьте, чтобы шланг поворачивался в топливном коллекторе плавно

После установки проверьте, чтобы шланг поворачивался в топливном коллекторе плавно

Слегка поворачивая фланец топливного шланга вправо – влево, осторожно вставьте его в топливный коллектор, чтобы не допустить повреждения прокладки. После установки проверьте, чтобы шланг поворачивался в топливном коллекторе плавно

Если фланец шланга заедает при повороте, причиной может служить повреждение кольцевой уплотнительной прокладки. Отсоедините фланец (в сборе со шлангом) от топливного

коллектора и проверьте прокладку на отсутствие повреждений, затем вставьте его обратно и проверьте плавность поворачивания.

Как определить момент затяжки ГБЦ 4G18 Лансер?

Момент затяжки ГБЦ 4G18 Лансер — необходимый шаг при монтаже этой детали. Для того, чтобы установить корректный момент затяжки, необходимо выполнить несколько простых шагов.

Первым шагом является изучение инструкции производителя. Она должна содержать информацию о рекомендуемом моменте затяжки для каждой модели двигателя, включая ГБЦ 4G18 Лансер.

Вторым шагом является подготовка инструментов и оборудования. Для затяжки головки блока цилиндров необходимо использовать калибр, динамометрический ключ, мешок с маслом и другие инструменты, которые могут понадобиться.

Третьим шагом является выполнение процедуры затяжки. Ее необходимо выполнять тщательно и последовательно, соблюдая все требования производителя. При этом необходимо помнить о том, что неправильный момент затяжки ГБЦ может привести к серьезным проблемам с мотором.

После того, как момент затяжки ГБЦ будет установлен правильно, нужно проверить, не сломалось ли что-то в процессе установки, и разобраться в его причинах. Если все сделано правильно, ГБЦ 4G18 Лансер будет работать стабильно и продолжительное время.
