Гидрокомпенсаторы, часть 1

Причины и признаки выхода из строя гидрокомпенсаторов

Важно определить,. Нередко стук происходит только на «холодную» , а в течение 30-45 секунд исчезает

Причиной этому, задержка подачи масла на гидрики, вследствие его недостаточного разогрева

Другое дело, когда стук гидрокомпенсаторов происходит на «горячую» , тогда придется снимать распредвал и прочищать каналы. В случае, если промывка не помогла — необходима замена гидрокомпенсаторов Шевроле Нива

Причиной этому, задержка подачи масла на гидрики, вследствие его недостаточного разогрева. Другое дело, когда стук гидрокомпенсаторов происходит на «горячую» , тогда придется снимать распредвал и прочищать каналы. В случае, если промывка не помогла — необходима замена гидрокомпенсаторов Шевроле Нива.

Основным признаком, который проявляет себя, как правило к 50000 км, а то и 40000 км, является возникновение отчётливых звуков в районе распредвала, а при попытке добавить оборотов, идёт металлическое потрескивание. Причинами этого может быть:

1. Упавшее давление в системе маслообеспечения авто, вследствие чего образовалась воздушная пробка, не позволяющая маслу подходить к ГК.
2. Засорение масляного фильтра приводит к забиванию масляных каналов и уменьшению подачи на гидрокомпенсаторы.
3. Пониженный или повышенный уровень масла в системе, из-за чего возникло чрезмерное насыщение масла воздушной смесью, что и стало причиной характерного стука.
4. Изношенное посадочное место под гидрокомпенсатор. В процессе работы двигателя от температуры происходит ещё большее увеличение посадочного места.

При замене ГК необходимо учитывать, что причиной стуков, доносящихся из распредвала также могут быть:

• ухудшение состояния кулачков распредвала;
• износ поверхности рокеров;
• стирание торца стержня клапана.

Если вы убедились, что проблема в гидрокомпенсаторах, для того, чтобы выявить неисправный, надо: снять клапанную крышку, засунуть плоскую отвёртку межу толкателем и рокером и постараться продавить плунжер, он должен сжаться, а затем вернуться обратно. Если у вас это получилось — значит гидрик, скорее всего, рабочий.

Тянуть с ремонтом гидротолкателей не следует, т.к. клапаны в этом случае не плотно прилегают к седлу, из-за чего падает компрессия, идёт пропуск газов и в конечном итоге клапаны прогорают.

Конечно, гидрокомпенсаторы можно поменять и по отдельности, приобретя только один экземпляр и заменив его, но нет гарантии, что, выехав за ворота мастерской, не застучит другой гидрик. А если вы готовы производить регулировку клапанов через 10000 км, то можете установить регулировочные болты, тогда ремонт обойдётся дешевле.

Производя монтаж гидротолкателей следует помнить о моментах затяжки. Усилие при закручивании должно составить не более 20-22 Н м (2,0-2,2 кгс м).

Перед установкой новой гидроопоры необходимо откачать из отверстия ГБЦ машинное масло. Если не удалить масло, гидрокомпенсатор попросту не удастся завинтить до конца и привод клапана не будет полноценно функционировать.

Для работы по замене гидротолкателей понадобится:

• ключи «на 10», «на 13», «на 17», «на 24»;
• отвёртка плоская и крестообразная;
• новые гидрокомпенсаторы.

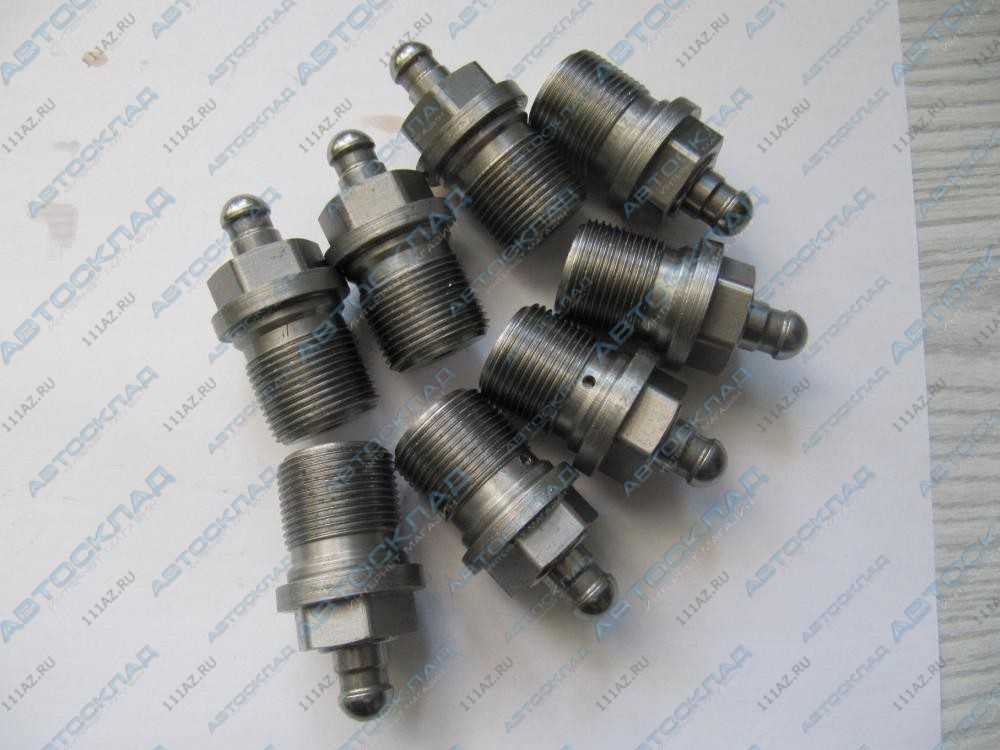

Цена гидрокомпенсаторов ВАЗ 2123 от LADA с артикулом 212141007160 составит около 330 рублей за штуку. Итого 2640 рублей за комплект. Аналог от General Motors 212141007160300 стоит 516 рублей или 4128 рублей соответственно.

Стоимость указана на лето 2017 года по Москве и области.

Крестообразной отвёрткой откручиваем хомут патрубка воздуховода. Вынимаем воздуховод. Ослабляем хомуты крепления патрубков системы вентиляции картера и снимаем их.

Снимаем крышку головки блока.

Нумеруем и выкручиваем свечи.

Проворачиваем коленчатый вал до того момента, пока метка на звездочке распределительного вала не сойдется с меткой на корпусе.

Закрепляем звёздочку вместе с цепью на двигателе.

Затем откручиваем болт крепления звездочки распределительного вала.

Головкой «на 13» откручиваем колпачковую гайку натяжителя цепи.

Вынимаем натяжитель.

Снимаем звёздочку.

Откручиваем 9 гаек крепления корпуса распредвала.

Снимаем распределительный вал вместе с корпусом.

Снимаем рычаг привода клапана.

Отвинчиваем гидроопоры…

… извлекая их из отверстий головки цилиндра и стойки рампы.

Извлекаем саму рампу.

Перед установкой новых регулировочных болтов необходимо откачать масло с отверстий в ГБЦ.

Данную главу я хочу посвятить следующей теме — замена гидрокомпенсаторов на болты на ниве и ниве шевроле, и ответить на основные вопросы по данной тематике. Зачем и почему это нужно? Как правильно это сделать? Отключать датчик детонации или не отключать? Какой потом поставить распредвал?

Как поменять гидрокомпенсаторы на Chevrolet Niva видео

Если вы собираетесь менять ГК под открытым небом, то найдите чистую и сухую ровную площадку и работайте в безветренный и солнечный день. Дождитесь, когда двигатель полностью остынет. Если открыть капот, то этот процесс пойдет быстрей. Включите нейтральную передачу и отключите аккумулятор. Теперь можно приступать к замене гидрокомпенсаторов. Для вашего удобства мы создали пошаговое руководство, которое поможет вам в этом. 1.

Снимите пластиковый кожух над двигателем (есть не на всех моделях).2. С помощью отвертки ослабьте хомуты патрубка, соединяющего инжектор и воздушный фильтр, затем уберите патрубок.3. Убедите все резиновые трубки, которые подходят к головке блока цилиндров (ГБЦ).4. Открутите болты клапанной крышки и снимите ее.

5.

Выставьте по метке шестеренку распредвала. Метка находится на крышке распредвала (не путайте с клапанной крышкой) и обратной стороне звездочки. Если не сделать этого заранее, то собирать мотор после замены ГК будет сложней, а при недостатке опыта и внимания возможно повреждение клапанов.6. Проволокой или пластиковыми хомутами зафиксируйте цепь на шестерне распределительного вала.

7.

Зафиксируйте звездочку распредвала (для этого можно использовать торцовые ключи) и открутите фиксирующую ее гайку.8

Открутите два болта крепления натяжителя цепи и осторожно, не сгибая подходящей к нему трубки, отведите натяжитель от цепи.9. Осторожно снимите звездочку с распредвала.10. Открутите гайку масляной магистрали (рампы) ГК и болты фиксаторов.11

Открутите гайки распредвала, затем осторожно снимите его. Заодно сможете проверить его состояние и при необходимости заменить.12. Снимите все рокера, не потеряйте удерживающие их пружины.13. Выкрутите гидрокомпенсаторы

Открутите гайку масляной магистрали (рампы) ГК и болты фиксаторов.11

Открутите гайки распредвала, затем осторожно снимите его. Заодно сможете проверить его состояние и при необходимости заменить.12

Снимите все рокера, не потеряйте удерживающие их пружины.13. Выкрутите гидрокомпенсаторы.

14.

Снимите масляную рампу

Эту операцию выполняйте очень осторожно, чтобы не погнуть тонкие трубки.15. Чистой тряпочкой удалите грязь из колодцев ГК. Не забудьте протереть масляную рампу.16

Установите на место масляную рампу и вкрутите новые ГК. Момент затяжки 2 кг•с (20 н•м)

Не забудьте протереть масляную рампу.16. Установите на место масляную рампу и вкрутите новые ГК. Момент затяжки 2 кг•с (20 н•м).

17.

Установите на место рокера с пружинками и распределительный вал, предварительно повернув его на нужный угол. Момент затяжки 2 кг•с (20 н•м).18. Наденьте на распредвал звездочку и зафиксируйте болтом. Момент затяжки болта 4 кг•с (40 н•м).19. Установите на место гидронатяжитель цепи и зафиксируйте болтами. Момент затяжки 2 кг•с (20 н•м).20. Наденьте крышку распредвала (не клапанную) и крепления рампы, затем закрутите гайками с моментом 2 кг•с (20 н•м).21. Закрутите гайку рампы с моментом 2,5–3 кг•с (25–30 н•м).22. Проверьте метки на распределительном и коленчатом валах. Затем проверните коленчатый вал на два оборота и снова проверьте.

23.

Установите клапанную крышку. Иногда приходится менять прокладку клапанной крышки, но не на всех моторах. Возможно, это связано с плохим качеством прокладок. Если же прокладка в порядке, нигде не замята и не порвана, то менять ее нет необходимости.24. Присоедините все резиновые шланги и патрубок воздушного фильтра и наденьте пластиковый кожух.25. Подключите аккумулятор и заведите двигатель. Сначала гидрокомпенсаторы будут стучать, но в течение 20–50 секунд заполнятся маслом и затихнут. Если новые ГК продолжают стучать, поднимите обороты двигателя до 2 тысяч на 1–2 минуты, чтобы увеличить давление масла.

Причины замены гидрокомпенсаторов на болты в Шевроле Нива

Когда в конструкционных особенностях произошла замена регулировочной опоры в двигателе Нива Шевроле на гидрокомпенсатор, инженерами была поставлена задача по регулировке тепловых зазоров клапанов, которые заодно должны снизить уровень шума. В итоге результат получился не таким, как предполагалось. Показатели качества гидрокомпенсаторов получились нестабильными. И эта особенность влияет на работу мотора. К тревожным сигналам относятся: возникшее постукивание под клапанной крышкой, троение мотора, провалы, затрудненный пуск двигателя автомобиля.

Вдобавок ко всему, неточно выполненные работы по установке приводят к такой особенности, что клапан не может вовремя закрыться. Если такое происходит на высоких оборотах, клапан неминуемо встречается с поршнем. А это приводит к деформации клапана, что в свою очередь вызывает потерю компрессии и риск оплавления. Контрольная система видит ошибку и для сбережения катализатора отключает форсунку. Моторная система беспричинно начинает троить. В некоторых моторах, в днище поршня есть участок на поверхности, благодаря которому встречи клапана с цилиндром не происходит. Клапан перестает закрываться до конца, его кромки обгорают, и со временем возвращается давление в цилиндре. Болты вместо гидрокомпенсаторов – наиболее подходящий вариант для Нивы.

Если наблюдается характерный клапанный стук при разогретом двигателе, то обыкновенной сменой масла не обойтись. Предстоит работа со снятием «головки» и распредвала с дальнейшим очищением каналов. Если эта работа не принесла положительных результатов, потребуется произвести замену гидравлических компенсаторов.

Порядок выполнения работ на Шевроле Нива

Прежде чем производить замену гидрокомпенсаторов, необходимо заранее приобрести новую прокладку для клапанной крышки. Она держится на герметике, и при снятии крышки не повредить её вы точно не сможете. Также нам понадобится:

• стандартный набор ключей,
• трещётка,
• крестовая и плоская отвёртки,
• небольшой кусочек проволоки или маленькая нейлоновая стяжка (хомут),
• резиновая груша для откачивания масла,
• щётка для очищения механизма после работ.

Теперь приступим к замене гидрокомпенсаторов:

1. Аккуратно снимаем крышку головки блока цилиндров, свинчивая крепления клапанной крышки.

2. Дальше проводим проверку работоспособности гидроопор. Нажимаем поочерёдно на рычаги привода клапанов, чтобы плунжеры опор ушли вниз до предела. Если провести это действие достаточно тяжело и опора слабо поддаётся вашему натиску, значит, гидрокомпенсаторы в порядке. В противном случае рычаги легко ходят вперёд и назад.
3. Проворачиваем медленно головку коленчатого вала, при этом требуется совместить метку на звёздочке распределительного вала с меткой (приливом) на основании корпуса подшипников распределительного вала.
4. С помощью обычной крестовой отвёртки прижимаем вниз до отказа плунжер натяжителя цепи.

5. Выворачиваем болт крепления звёздочки распределительного вала, движение производится против часовой стрелки.

6. Не отпуская плунжер натяжителя, откручиваем звёздочку с распределительного вала, не отсоединяя её от основания цепи. При этом цепь должна быть плотно закреплена на приводе масляного насоса.

7. Закрепляем звёздочку совместно с цепью в месте крепления двигателя.

8. Откручиваем гайку шпильки крепления корпуса подшипников у основания распределительного вала.

9. После всех манипуляций вы получаете доступ к штуцеру подвода масла к гидроопорам и можете снять его вместе со шпильками, вынимая их одну за другой.

10. Сбоку видим трубопровод, его отворачиваем в противоположную сторону от уплотнительных колец со стойками рампы.

11. Дальше снимаем оставшиеся гайки, закрученные у корпуса подшипников распределительного вала, а вместе с ними и все плоские шайбы.

12. Снимаем весь корпус подшипников вместе с основанием распределительного вала и шпилек блока цилиндров. Чтобы максимально упростить себе работу, при обратном насаживании подшипников с распределительным валом не стоит проворачивать несущий вал корпуса, даже если вам не очень удобно доставать остальные детали.

13. Аккуратно выкручиваем рычаг привода клапанов.

14. Достаём несущую гидроопору.

15. Из цилиндрических отверстий головки блока и стойки с рампой аккуратно извлекаем сами компенсаторы.

16. Откачиваем старое масло из отверстий цилиндрических головок блока. В условиях отсутствия специального оборудования, как на СТО, можно воспользоваться обычной резиновой грушей. Если не произвести данные манипуляции, то целевой блок гидроопоры будет невозможно завернуть до конца, а значит, поломка обязательно повторится.
17. Уже в обратном порядке ставим рычаг привода клапана и распределительный вал.

18. Гайки крепления корпуса подшипников затягиваем строго в том порядке, который указан на схеме. В противном случае все основание не удастся закрепить с необходимой силой.

19. Снова нажимаем поочерёдно на рычаги привода клапанов, чтобы плунжеры опор ушли вниз до предела, как это делалось в начале. У вас должен появиться зазор между рычагом клапана и кулачком, его длина, как правило, составляет 3-5 сантиметров.
20. На финальном этапе ставим остальные детали в обратном порядке.

Гидрокомпенсаторы нива, капелька теории

Что вообще из себя представляет гидрокомпенсатор и зачем он нужен в двигателе? У клапанов существует тепловой зазор. «Выбирать» его можно двумя путями. Первый путь – это механическая регулировка. Или шайбами, как на «восьмерках», или болтами как на «классике». Второй путь – это установление между кулачком распредвала и клапаном, гидрокомпенсатора. В камеру гидрика, под давлением подается масло, и тем самым выбирается клапанный зазор. Но есть одно, НО. Для качественной работы гидрокомпенсаторов необходимо определенное давление масла. Согласно немецкой документации, не менее 1,5 кг на холостых оборотах. На нашем классическом двигателе, нормальное давление на холостых, 1,2-1,5 кг. Но мы на наш масляный насосик повесили гидронатяжитель цепи и восемь гидрокомпенсаторов. Система работает на пределе. Напомню, что конструктивно насос остался от копейки и имеет производительность, рассчитанную на двигатель 1,2л. На фото представлены. 1 – гидроопора старого образца, 2- гидроопора нового образца, 3 – стаканчик гидроопоры нового образца.

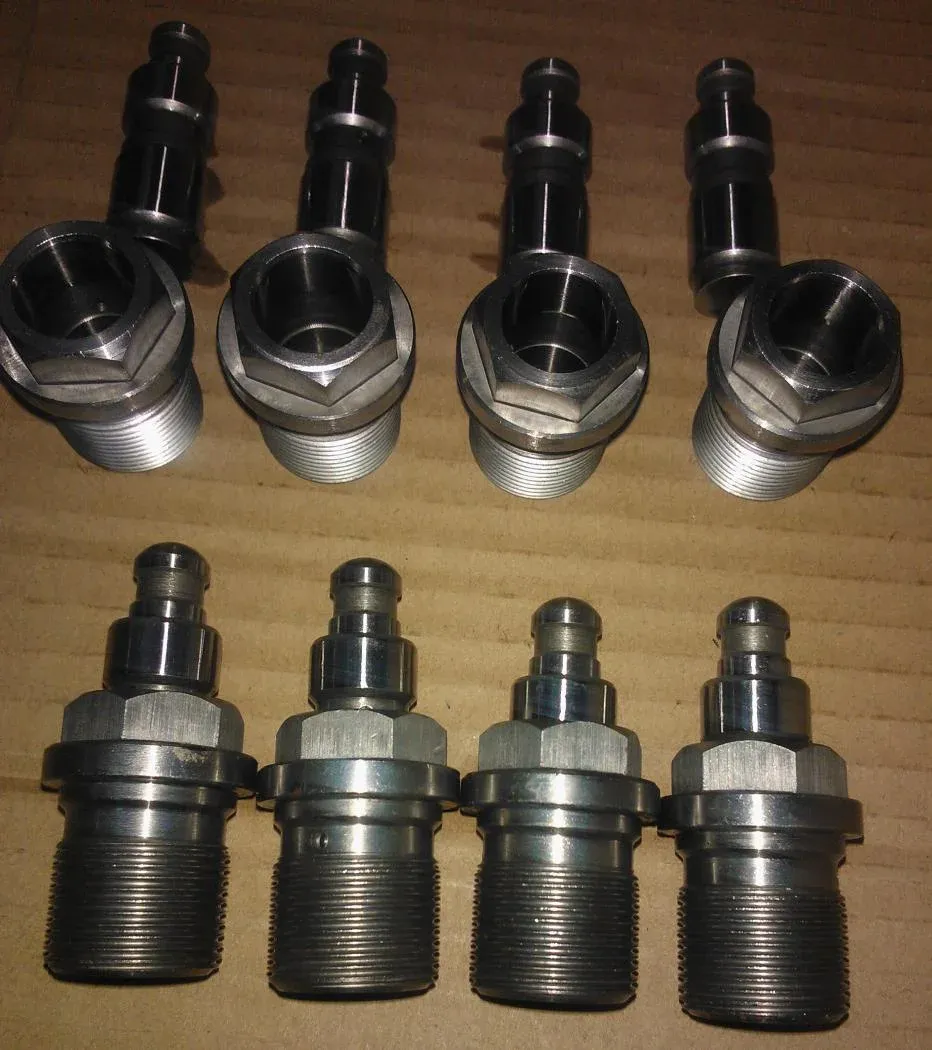

гидрики старого и нового образца

Гидрокомпенсаторы нива старого образца

Первая нива шевроле сошла с конвейера в сентябре 2002 года. До 2004-05 годов, Дженерал Моторс поставлял свои гидрокомпенсаторы (производителя я так и не нашел). Машины этих годов ездят на них до сих пор, только меняя масло. А вот после этого времени, пошли гидрики «отечественного разлива», и тут же начались проблемы. На сей день никаких качественных замен не существует, только удаление хирургическим путем и установка набора «смерть гидрикам старого образца». Напомню, что с гидриками старого образца можно применять только рокера старого образца. Подробности расписаны в отдельной статье.

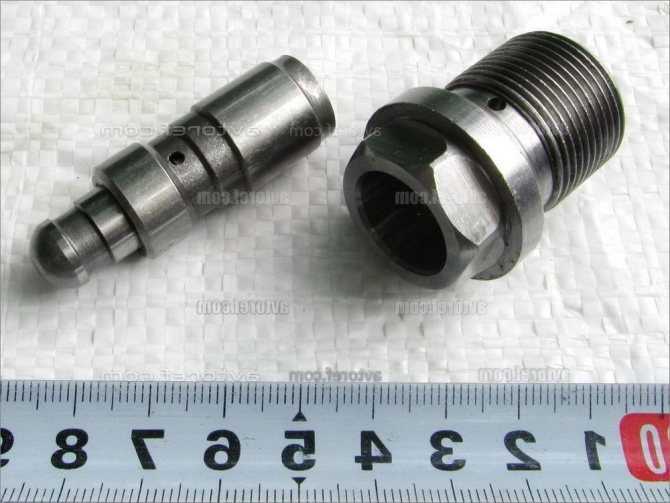

Гидрики нового образца

Гидрокомпенсаторам нового образца, как таковым, будет посвящена отдельная глава, сейчас только об отличиях и общих вопросах. Применяются с октября-ноября 2008 года. Картина ровно та же самая что и с гидриками старого образца. Первые пару лет, качественные гидрики и хорошие каленые стаканчики. Потом, гидрокомпенсаторы непонятно какого производства и отвратительно обработанные «полусырые» стаканы. Есть категория нивоводов и шнивоводов, которые свято уверены, что у них под капотом стоит не фиатовский двигатель 60хх годов прошлого века, а что-то новое и современное. Поэтому надо ставить исключительно, то что задумали конструктора. Для них я в декабре 2013 года заказал из Германии, первую пробную партию оригинальных гидриков. Не удивляйтесь, именно из Германии. Поскольку наши конструктора не утруждали себя «мозговой деятельностью», а просто адаптировали гидрики от БМВ.

Момент затяжки деталей рулевого управления

Деталь	Резьба	Момент затяжки, H*м (кгс*м)
Гайка хомута крепления картера рулевого механизма	М8	15,0–18,6 (1,5–1,9)
Гайка крепления кронштейна вала рулевого управления	М8	15,0–18,6 (1,5–1,9)
Болт крепления вала рулевого управления к шестерне	М8	15,0–18,6 (1,5–1,9)
Гайка крепления рулевого колеса	М16х1,5	31,4–51 (3,2–5,2)
Контргайка наружного наконечника тяги рулевого привода	М12х1,25	27,0–33,4 (2,8–3,4)
Болт крепления соединителя к подрамнику	М8х1,25	19,6–24,2 (2,0–2,47)
Гайка шарового пальца рулевой тяги	М12х1,25	27,05–33,4 (2,76–3,41)

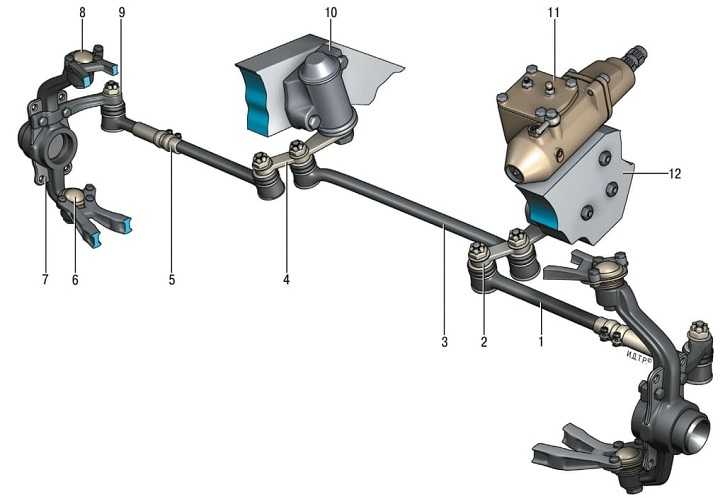

Рулевое управление Шевроле Нива:

1 – боковая тяга; 2 – сошка; 3 – средняя тяга; 4 – маятниковый рычаг; 5 – регулировочная муфта; 6 – шаровая опора подвески; 7 – правый поворотный кулак; 8 – шаровой шарнир подвески; 9 – рычаг правого поворотного кулака; 10 – кронштейн маятникового рычага; 11 – рулевой механизм; 12 – лонжерон кузова.
