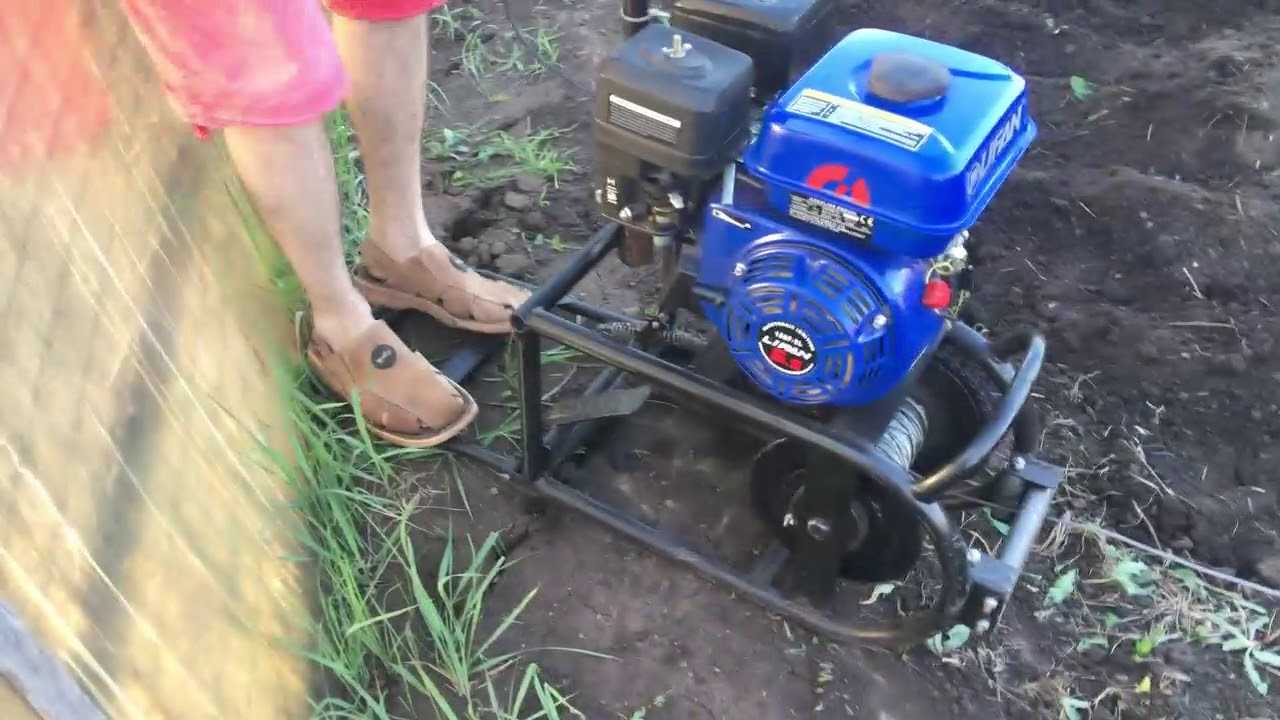

Как сделать мотолебедку своими руками
Первым шагом будет выбор подходящего мотора Лифан. Аккуратно изучите его характеристики и убедитесь, что он подходит для ваших нужд. Затем соберите все необходимые инструменты и материалы, включая сварочный аппарат, металлический профиль и катушку каната.
Далее, изготовьте основу для мотолебедки из металлического профиля. Следуйте строго заданным размерам и используйте сварку для надежной фиксации деталей. Убедитесь, что основа прочная и устойчивая к нагрузкам.
После этого, сделайте механизм подъема и перемещения грузов. Для этого вам понадобится использовать блоки и катушку каната. Установите блоки на основу и крепко закрепите их сваркой. Пропустите канат через блоки так, чтобы он мог перемещаться вверх и вниз.
На последнем этапе подключите мотор к основе мотолебедки. Установите его так, чтобы он мог вращаться и обеспечить подъем грузов по канату. При этом, не забудьте подключить необходимые управляющие элементы, такие как трос или рычаг, чтобы можно было управлять мотолебедкой.
В итоге, вы получите функциональную мотолебедку, которую вы сможете использовать для подъема и перемещения различных грузов. Следуйте инструкции и не забывайте о мере безопасности при работе с металлом и электрооборудованием. Удачи в создании своей собственной мотолебедки!
Самодельный мини-бульдозер
Мини-бульдозер — это одна из разновидности мини-трактора, предназначенная для разравнивания грунта, чистки дороги от грязи, снега и т. п.
Кронштейн крепления отвала самодельного мини-бульдозера в данном случае устанавливается на лапах мотора. К ним крепится основание откидной передней опоры мотоблока с помощью болтов М10. К кронштейнам также привинчиваются штанги (длиной 52 см), которые идут непосредственно к отвалу. Крепление здесь производится болтами М8 с барашковыми гайками. Отвал следует делать из жести толщиной 1-2 мм. К отвалу с внутренней стороны необходимо приварить четыре стойки, сделанные из стали толщиной 3-4 мм. В стойках нужно просверлить отверстия для крепления отвала к штангам по месту
При этом важно учесть, чтобы отвал стоял строго вертикально относительно передней части мотоблока
Низ отвала необходимо обшить жестью, чтобы он не «зарывался» в землю. Дополнительно его рекомендуется зафиксировать на мотоблоке двумя регулировочными тягами. Эти приспособления позволят в нерабочем состоянии разгрузить кронштейны. Также к нижней части отвала нужно прикрепить нож размером 3 х 100 х 850 мм. Он крепится болтами. Отвал желательно делать из нержавеющей стали. Можно использовать бак от старой стиральной машины и т. п.
В данной конструкции бульдозерный отвал используется без тележки. Здесь оператор сам может регулировать угол и глубину резания с помощью наклона рукояток штанги мотоблока.
Бур на мини-трактор
Одним из прицепных устройств к мини-трактору является бур, с помощью которого можно высаживать молодые деревья и кустарники, устанавливать подпор для виноградной лозы, а также столбы под изгородь. Мини-бур помогает быстро и без усилий выкапывать ямы: за 1 час он может пробурить 10-20 ям глубиной до 50 см.
Данное навесное устройство может работать с отбором мощности от мини-трактора: через цепь усилие двигателя передается на ведомую звездочку силовой передачи бура. На этом же ведомом валу располагается еще одна звездочка, через которую по цепи передается вращение на ходовой винт. Здесь располагается вертикальная шестерня зубчатого редуктора с пересекающимися валами, который приводит в движение рабочий вал. И ходовой винт, и рабочий вал являются основными элементами, которые непосредственно участвуют в бурении. Ходовой винт позволяет изменять направление вращения винта благодаря реверсу, а рабочий вал при работе бура может опускаться (при подаче) и подниматься, т. е. возвращаться в исходное положение при выводе его из ямы. Оба этих элемента (вал и винт) должны быть соединены муфтой, которая позволит им вращаться относительно друг друга. Они находятся в направляющем кожухе, который может быть сделан из трубы диаметром 40 мм. Рабочий вал необходимо оснастить по всей длине шпоночной канавкой, которая позволит ему свободно перемещаться вверх-вниз в горизонтальной шестерне редуктора.
Бур на трактор включает в свою конструкцию рабочие лопасти. Их можно сделать сменными, т. е. выполнить несколько лопастей различных размеров, чтобы выкапывать ямы разной глубины — 150-300 мм, меняя при необходимости эти приспособления.
Устройство бура также предусматривает наличие рамы, которая представляет собой жесткую металлическую конструкцию, сделанную из уголков 30 X 30 мм. Она навешивается на мини-трактор с помощью кронштейнов и болтов.
Описание
Лебедка получилась компактная, удобная в работе. Расход топлива маленький литра 2-3 хватает на довольно большой участок земли. Топливный бак позаимствовали от бензопилы. Ходовая часть выполнена из ведущей звездочки (установленной на двигателе), цепи и ведомой звездочки (установленной на барабане) все от мотоцикла.
Двигатель на раме установлен в одном положении и не передвигается по раме. Барабан на раме установлен с помощью четырех болтов с гайками. Для его прорезаны специальные продольные отверстия, для того чтобы барабан перемещается по раме и с помощью этого регулировалось натяжение цепи. Для создания самодельной лебедки для вспашки применялись не только детали с различных мотоциклов, но и детали, сделанные своими руками.
Управление лебедкой для вспашки очень простое, кто управлял мотоциклом, разберется очень быстро. Органы управления, такие как на мотоцикле. С левой стороны находится рычаг управления сцепления, с правой ручка управления дроссельной заслонкой и выключатель зажигания. Включение скорости можно производить, как ногой, так и рукой. Рукой еще удобнее. Пахать желательно на первой скорости. Заводится самоделка для вспашки как мотоцикл.

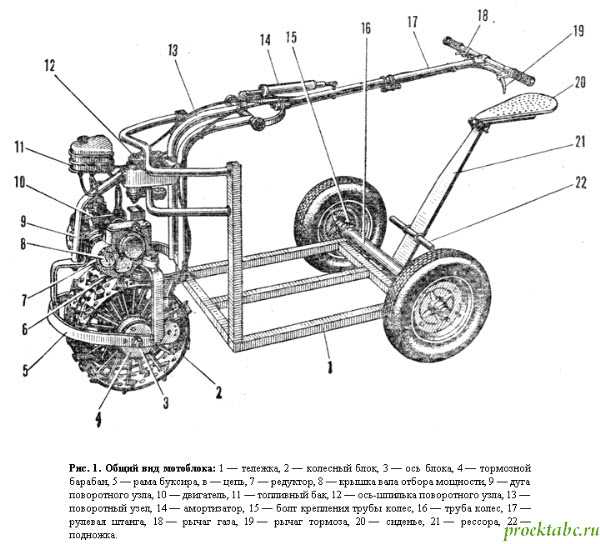

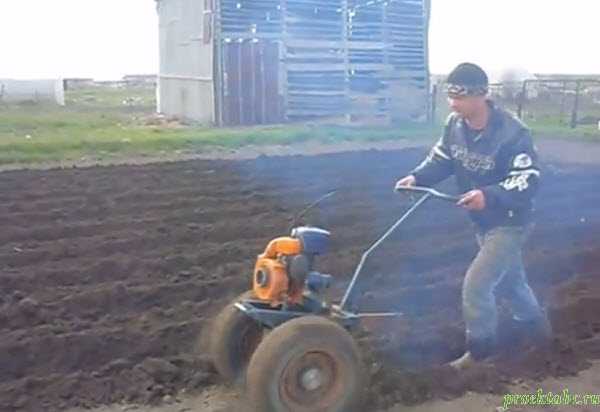

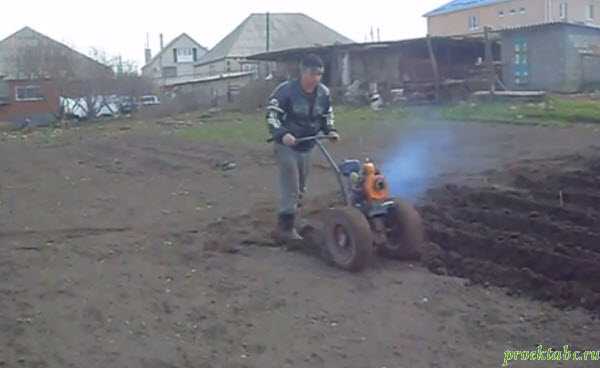

Мотоблок из бензопилы
Мотоблок из бензопилы — это также прекрасные поделки из бензопилы
, это орудие для окучивания и вспашки почвы, заметно облегчает работу в сельском хозяйстве. Работать с таким приспособлением не сложно, весом она около 40 кг, так же она оборудована колесным ходом, благодаря чему может легко передвигаться по участку земли. Полоса вспахивания достигает глубины — 20 см. Плуг самостоятельно, без применения силы человека удерживается в борозде. После вспашки земли плуг необходимо заменить окучником. Таким образом, можно нарезать прямые гребни почвы. Для выкапывания картошки нужно снабдить устройство выкупщиком и обработать каждый ряд земли.
Понимаю, на схеме этой поделки из бензопилы все выглядит как полная размазня. Но, давайте по порядку: Силовой агрегат — это бензопила. Сцепление автоматическое, двигатель соединен с корпусом понижающим редуктором. Редуктор крепится в трех точках: в двух местах к раме и в одном месте к переднему кронштейну. Рама мотоблока сварена из труб прямоугольного сечения.
Насадка «Лебедка» для бензопилы – упрощенный способ сделать из мотопилы тяговую конструкцию
Проектирование и сборка лебедки из бензопилы своими руками хоть и не требует глобальных технических знаний, но нуждаются в определенной сноровке, которая есть не у каждого. Для большинства более простым способом считается приобретения готового набора – насадки «Лебедка».
Дополнительные устройства — насадки «Лебедка» на бензопилу производятся к большинству современных бензопил и различаются тяговым усилием, длиной троса и габаритами. С их помощью можно легко отодвинуть упавшее дерево с проезжей части, вытянуть с кювета авто, пришвартовать к берегу лобку или расчистить завалы в случае чрезвычайной ситуации.
Лебедка — мотоблок своими руками
Самодельная лебёдка-мотоблок создана для облегчения тяжелого ручного труда при обработке почвы и может заменить любой мотоблок или мотокультиватор. С его помощью можно перепахивать землю под грядки, сажать бороновать, окучивать, выкапывать картофель. Таким образом, лебедка сельскохозяйственная позволяет осуществить полный цикл обработки почвы при выращивании картофеля. Агрегат способствует сбережению и поддержанию плодородия почвы, что ведет к получению максимального урожая.
Среди неосновных функций — возможность перемещать грузы и тяжести. Перевозка осуществляется в багажнике автомобиля, перевод из транспортного состояния в рабочее — несколько минут.
Изготовлена лебедка — мотоблок из подручных материалов с использованием стандартных общедоступных деталей и обычных материалов ( трубы , уголки, звездочки и цепи от мототехники). Для самостоятельного изготовления необходимы: желание , сварочный аппарат (несколько видео уроков по сварке можно скачать здесь) , возможность выточить на токарном станке несколько простых деталей токарем любой квалификации.
Принцип работы с лебедкой сельскохозяйственной заключается в последовательном вспахивании земли с возвращением плуга в начало борозды. Работу желательно осуществлять вдвоем, но при необходимости возможно и одному. При этом возможно вносить удобрения (перегной) непосредственно в борозду, что бы питательные вещества использовались по назначению , а не шли на развитие сорняков. Пашет даже дерн (целину). На первых порах использовался классический самодельный плуг с ручками, который требовал наличие начальных навыков пахаря (смешное видео можно посмотреть ниже) и весил на пару килограмм больше модернизированного.
Мотоблок и плуг с лебёдкой, как сделать самому
В «М-К» № 3 за 1989 год была опубликована статья «Неподвижный «мотоблок». Хорош агрегат! Он во всех отношениях превосходит механизмы, выпускаемые промышленностью.
Дело в том, что серийные мотоблоки имеют крайне недостаточную сцепную массу (в 5-6 раз меньше минимально необходимой), поэтому они не могут создать достаточное тяговое усилие для вспашки: буксуют. Я на практике убедился, что можно пахать только в том случае, если сцепная масса не менее 600 кг (как у лошади). А она у всех колесных тракторов рассчитывается так, чтобы на метр ширины вспашной полосы приходилось не менее 4 т. Значит, мотоблок МБ-1 при его массе 100 кг может поднять пласт шириной всего… 2,5 см! Чтобы пахать конным плугом, поднимающим пласт сечением 20Х 20 см, масса мотоблока (трактора) должна быть не менее 800 кг.
Именно из этих соображений Главное управление ГАИ МВД СССР ко всем мотоблокам предъявило технически вполне обоснованное требование: «Можно изготавливать мотоблоки с двигателем мощностью не более 5-7 л.с. Причем на каждые сто килограммов полной массы мотоблока не должно приходиться более 1 л.с.».
Еще в 1961 году я сделал мотоблок. Хотя его вес довел до 240 кг, убедился, что хорошо пахать им невозможно: тяжело — приходилось мотоплуг самому толкать.
Затем я сделал мотофрезу. Она тоже не оправдала моих надежд. Стоило попасть под ножи фрезы камешку, корневищу, неперепревшему навозу, как она выскакивала на поверхность, и на фрезе, как на колесе, пускалась наутек. А если на участок внесен навоз, то ножи не заглублялись вообще и навоз наматывался на фрезу.
В 1964 году сделал первую мотолебедку. Сцепление ее с почвой совершенно не зависит от веса, так как она надежно удерживается на месте за счет якоря, лапы которого, имеющие вид штыковых лопат, заглублены в почву. Именно якорь и придает мотолебедке исключительную работоспособность. Он позволяет всю мощность мотора использовать на полезную работу, что недоступно никакой другой технике подобного назначения.
Дело в том, что и трактор, и мотоблок половину мощности расходуют на самопередвижение. Масса мотолебедки с полной заправкой (10 л бензина) всего 42 кг. Значит, она в два раза менее металлоемка по сравнению с мотоблоком МБ-1, а по сравнению с мини-трактором Кутаисского, Гомельского или Харьковского завода — в 14 раз.
Ну а теперь попробуем сравнить производительность лебедки, мотоблока и лошади. Получается вот такая арифметика. Номинальная мощность лошади при работе около 1 л.с. Ее масса — 600 кг. Мотоблок МБ-1 в шесть раз легче лошади. Значит, на создание тягового усилия он может использовать не более 1/6 л.с.
Мини-трактор по своей массе сравним с лошадью. Соответственно можно предположить, что для создания тягового усилия он может использовать не более 1 л.с. Моя же мотолебедка с двигателем от мотороллера «Электрон» мощностью 7,5 л.с. использует на создание тяги всю мощность мотора. Значит, лебедка производительнее лошади в 7,5 раза и мотоблока- в 45 раз. Именно поэтому она легко поднимает пласт земли сечением 30X35 см и может пахать даже целину.
Плуг для своей лебедки я скопировал с двухколесного конного плуга, только максимально облегченного и упрощенного. Борозду он «держит» сам, точно копируя ранее пройденную, и управлять им не надо. Пахать лебедкой настолько легко и просто, что это по силам даже детям, и совершенно безопасно. Ни силы, ни умения для этого не надо.
Для вспашки участка с помощью мотолебедки не требуется особых навыков: плуг сам держит борозду, и пахарю остается лишь переносить его к началу борозды.
Комбинированный мотоблок-лебедка: 1 — основная рама мотоблока, 2 -дополнительная рама (основание мотолебедки; монтируется на основной с помощью болтов), 3 — барабан с тросом, 4 — двигатель, 5 — кронштейн рулевой колонки, 6 — «якорь», 7 — лапа «якоря», 8 — трос, 9 — топливный бак, 10 — кронштейн — подмоторная рама.
Мототягач, сблокированный с грузовой тележкой. На плановой проекции условно не показан мототягач и обшивка тележки.
Буксируемый плуг: 1 — стойка, 2 — грядиль, 3 — полевая доска, 4 — ползун, 5 — отвал, 6 — лемех, 7 — бороздное колесо, 8 — полевое колесо. Плуг является упрощенным вариантом конного плуга. Стойка и грядиль сделаны из трубы Ø42 мм. Основание выгнуто из стального листа толщиной 3 мм. Колесная ось — из стального прутка Ø20 мм. Полевая доска — из стального листа толщиной 3 мм.
Ползун — из «уголка» 30Х 30 мм. Лемех — из диска циркулярной пилы толщиной 4 мм. Отвал — из стального листа толщиной 3 мм. Бороздное колесо самодельное; оно сварено из листовой стали толщиной 5 мм, его диаметр 300 мм. Полевое колесо сварено из стального листа толщиной 1,5 мм; его диаметр — 160 мм.
Плуг рассчитан на пласт сечением 25Х25 см и обеспечивает производительность около 5 соток в час. Масса плуга — 13 кг.
Муфта сцепления для лебедки сельскохозяйственной
Зубчатый скос делал при помощи болгарки. Что бы не ошибиться эту операцию лучше осуществить после предварительной сборки на валу обеих муфт. Согласно справочника кулачковые муфты изготавливаются из стали 20Х- твердость кулачков HRC 58…62
, из стали 45- твердость кулачков HRC 48..52
. Но это согласно справочника, по факту используется сырая сталь 45.
Модернизированный вариант
Возникновение данного варианта обусловил периодический износ вилки рычага включения скорости и постепенный износ муфты под действием сил трения. Применение такой конструкции, где сила трения заменена силой качения да и то периодической, сделало узел сверхнадежным.
Мотолебедка: своими руками устанавливаем грунтозацепы
В качестве данных инструментов можно применить обычные лопатки или штыри, приваренные сварочным аппаратом к П-образному рычагу, служащему площадкой для ног. Чаще всего грунтозацепы подпружиниваются (чисто для удобства работы). Дополнительно также можно установить длинный рычаг с седлом, чтобы во время езды сидеть на устройстве, а не идти вслед за ним пешком. Итак, мы рассмотрели все основные моменты в вопросе о том, как делается мотолебедка своими руками.
Самодельная лебёдка создана для облегчения тяжелого ручного труда при обработке почвы и может заменить любой мотоблок или мотокультиватор. С его помощью можно перепахивать землю под грядки, сажать бороновать, окучивать, выкапывать картофель.
Лебедка сельскохозяйственная позволяет осуществить полный цикл обработки почвы при выращивании картофеля. Агрегат способствует сбережению и поддержанию плодородия почвы, что ведет к получению максимального урожая.
В далеких 90-х годов была создана лебедка для вспашки на основе двигателя от бензопилы «Урал», «Дружба», она служит верой и правдой до сих пор. Изменения и доработки касались в основном плуга. На видео ниже хорошо видны эти изменения. Постепенно пришла мысль создать электрический аналог. И вот, что получилось, смотрите видео и фото ниже.
Изготовлена лебедка — мотоблок из подручных материалов с использованием стандартных общедоступных деталей и обычных материалов (электрический двигатель 2.2 кВт 1500 об/мин, трубы, уголки, звездочки и цепи от мототехники).
Лебедка для вспашки электрическая
Двигатель используется трехфазный и подключен к однофазной сети 220 В. Этой мощности хватает для вспашки, окучивания, выкапывания картофеля. Если купить двигатель для однофазной сети, можно пахать целину. А в моей модификации для вспашки целины я использовал блок, который уменьшает скорость вспашки в два раза, но и увеличивает усилие.
Однофазный двигатель стоит более 10000 рублей. Речь идет о городе Смоленске, поэтому поставлен 3-х фазный. К тому же люди, которые сталкивались с перемоткой однофазного двигателя, сталкивались с большими проблемами. 3-х фазный двигатель на практике более надежный — может работать непрерывно годами.
Принцип работы слебедкой сельскохозяйственной заключается в последовательном вспахивании земли с возвращением плуга в начало борозды. Работу желательно осуществлять вдвоем, но при необходимости возможно и одному. При этом возможно вносить удобрения (перегной) непосредственно в борозду.
Пашет даже дерн (целину). На первых порах использовался классический самодельный плуг с ручками, который требовал наличие начальных навыков пахаря и весил на пару килограмм больше модернизированного.
Лебедка электрическая и бензиновая
(колеса на лебедке используются только для транспортировки по участку)
Детали, которые необходимо выточить на токарном станке или купить в магазине мотозапчастей.
Лебедка – незаменимое приспособление, как в домашнем хозяйстве, так и в гараже. Поднять на крышу рулон рубероида, забросить в окно второго этажа строящегося частного дома пару мешков цемента, вытащить двигатель из капотного пространства, да и затащить сам поломанный автомобиль в гараж… Это неполный перечень дел, которые можно запросто выполнить в одиночку с ее помощью.
Приспособления барабанного типа для подъема или перемещения тяжестей, отличаются способом передачи крутящего момента. Из школьного курса физики мы знаем, как работает плечо. Теряя в скорости или расстоянии – мы выигрываем в силе. Фраза Архимеда: «Дайте мне точку опоры, и я переверну Землю» как раз описывает принцип работы лебедки.
ВАЖНО! При работе с подобным устройством, точками опоры является корпус и место крепления лебедки. Оба элемента должны быть надежными.. Ручная лебедка, при помощи приложенного плеча – увеличивает человеческие силы настолько, что один оператор может сдвигать с места автомобили или поднимать тяжести в несколько сот килограмм
При одинаковом (с точки зрения механики) принципе действия, эти приспособления имеют различные способы исполнения
Ручная лебедка, при помощи приложенного плеча – увеличивает человеческие силы настолько, что один оператор может сдвигать с места автомобили или поднимать тяжести в несколько сот килограмм. При одинаковом (с точки зрения механики) принципе действия, эти приспособления имеют различные способы исполнения.
Как выбрать лебедку для вспашки земли своими руками
Лебедка для вспашки земли своими руками с двигателем Лифан — это прекрасный инструмент для упрощения работы на садовом участке или огороде. Она позволяет значительно сэкономить время и усилия при вспашке земли, обработке грядок или выращивании урожая. Однако, чтобы выбрать подходящую лебедку, стоит учесть несколько важных параметров.
1. Мощность двигателя
Одним из главных параметров лебедки для вспашки земли является мощность двигателя. Она определяет возможности инструмента и его эффективность при работе. Чем больше мощность двигателя, тем легче лебедка справится с тяжелыми почвенными условиями.
2. Грузоподъемность и глубина вспашки
При выборе лебедки стоит обратить внимание на ее грузоподъемность и глубину вспашки. Грузоподъемность определяет, сколько килограммов земли инструмент способен поднять за один раз
Глубина вспашки показывает, насколько глубоко лебедка может проникнуть в почву. Чем больше эти значения, тем удобнее и эффективнее будет работа с лебедкой.
3. Размер и вес
Размер и вес лебедки также играют важную роль при ее выборе. Они определяют удобство и мобильность инструмента. Если вы планируете часто переносить лебедку с места на место, стоит выбрать компактную и легкую модель. Также учтите размеры своего сада или огорода, чтобы лебедка легко помещалась в нужное место и не мешала другим работам.
4. Дополнительные функции
Современные лебедки для вспашки земли могут иметь различные дополнительные функции, которые упрощают работу и делают ее более удобной. Например, некоторые модели могут быть оснащены светом для работы в темное время суток или со встроенным счетчиком отработанного времени.
5. Цена и гарантия
И, конечно, при выборе лебедки для вспашки земли следует учесть цену и гарантию на инструмент. Сравните цены различных моделей, чтобы выбрать оптимальное соотношение цена-качество. Не забудьте также узнать, есть ли гарантия на лебедку и какие условия распространяются на нее.
Итак, при выборе лебедки для вспашки земли своими руками, важно обратить внимание на мощность двигателя, грузоподъемность и глубину вспашки, размер и вес инструмента, наличие дополнительных функций, а также цену и гарантию на лебедку. Учитывая эти параметры, вы сможете выбрать инструмент, который наилучшим образом подойдет для ваших потребностей и поможет вам с легкостью вспахивать землю своими руками
От чего зависит долговечность самодельных мотолебедок?
Главный фактор, который на это влияет, это качество сборки
Поэтому обратите внимание на следующее:
- надежность сцепления мотоинтсрумента;
- отсутствие проблем с запуском двигательной части пилы – пробуксовок, беспричинных выключений: пила должна ровно работать и одинаково хорошо держать холостые и высокие обороты;
- безотказный стартер – иначе минутная работа превратится в многочасовые муки;
- наличие систем безопасности, крюков, ремней, которые должны помочь довести конструкцию совершенного вида.
Диагностируйте бензиновые пилы на предмет неисправностей, и только потом приспосабливайте их для самоделок: так вы обеспечите себе безопасность и сэкономите время.
Безусловно, работа даже на маленьком огородном участке может сильно вымотать человека, причем не только физически, но и морально. И вправду, орудовать лопатой каждый день с утра до вечера — не самое интересное дело. Но что же делать, если зимой хочется полакомиться домашней консервацией из натуральных огурчиков, помидорчиков или намазать на хлеб варенье из родной вишни и потихоньку попивать горячий чай, смотря на снежную метель? Трактор загнать на дачу вы вряд ли сможете, да и по стоимости выйдет дешевле приобрести заготовки в магазине. Мотоблок? Дорого. Но что же остается делать? Выход есть, и нашли его наши огородники. Называется он «мотолебедка». Как ее сделать своими руками, читайте прямо сейчас.
Почему мы не рассматриваем способ того, как сделать собственноручно мотоблок? Да потому что его конструкция в разы сложнее инструментов мотолебедки. А следовательно, это дополнительное время, усилия и, конечно же, финансовые растраты. А лебедка своими руками делается очень быстро, и причем для этого необязательно быть профессиональным инженером
Итак, на что следует обратить внимание?
Самодельная лебедка для вспашки огорода из бензопилы Дружба
Конструкция рамы самодельной переносной лебедки, которую можно использовать как мотоблок для вспашки и культивации огорода довольно проста и представляет собой сваренную из металлического уголка или трубы станину L-образной формы. Ширина этой конструкции 40-50 см, высота порядка 1,1 метра, возможны некоторые корректировки размеров, главное, чтобы было удобно работать. Рама мотоблока лебедки представленного на фото сделана из трубы диаметром 26,8 мм. В ее верхней части крепится мотор от бензопилы. Лучше использовать двигатель с родным подрамником от пилы, тогда его можно будет легко использовать на лебедке, на бензопиле и на других устройствах. Двигатель можно закрепить и стационарно, при этом использовать можно любой, даже электромотор для лебедки если позволяют условия (когда имеется источник электроэнергии — хороший вариант для приусадебных участков). С двигателя цепная передача передает вращение на кулачковую муфту, которая дает возможность отключить привод не выключая мотора для возврата сельхозорудия (плуга или картофелекопалки ) в начало борозды. Внизу устанавливается катушка лебедки с тросом к которому и подсоединяется прицепное оборудование. На катушку с разъединительной муфты крутящий момент передается также при помощи цепной передачи. Одну боковину катушки делают в виде диска диаметром 15-20 см для установки тормозного приспособления , чтобы разматывание троса было в натяг и не происходило самовольного наматывания в обратном направлении при вращении катушки по инерции. Нижняя часть рамы представляет собой металлический квадрат снизу которого приваривают грунтозацепные штыри 10-15 см, которые вдавливаются в землю под весом работающего на мотоблоке лебедке и служат для более устойчивой его установки. Раму лебедки можно сделать разборной, закрепив на болтах две распорки, что будет удобно для транспортировки, а можно и цельной, что повысит ее прочность. Промежуточный вал кулачковой муфты на полукруглых накладках приваренных к корпусу подшипников крепиться с передней части рамы, а вал катушки лебедки с задней. Такая конструкция рамы лебедки и крепления валов придает ей дополнительную жесткость.
