Как поменять лампочку
А теперь пора приступать к работе. Для этого нам понадобятся мощная плоская отвертка или ключ Torx 30 и чистые перчатки. Замену начнем с демонтажа фары Форд Фокус. Крепится она при помощи двух винтов с универсальным шлицем. Отворачиваем их, освобождая блок-фару.
Теперь покачиваем фонарь и снимаем его со штатного места.
Можно переходить непосредственно к вопросу, как заменить лампочки.
Ближний свет
На задней части фонаря видим два круглых лючка, закрытых резиновыми пыльниками. Нам нужен тот, что находится ближе к борту автомобиля. Я пометил его стрелкой.
Беремся за лепесток и снимаем пыльник.
В люке мы видим двухконтактную колодку, надетую на лампочку ближнего света. Снимаем ее выдергиванием с покачиванием, предварительно нажав на плоский язычок фиксатора (нажимать вверх, по направлению стрелки).
Перед нами лампочка, которую можно просто вытащить из гнезда (она прижималась колодкой).
Надеваем перчатки и на место сгоревшего устанавливаем новый прибор. Если перчаток нет, то держим автолампу только за цоколь, не прикасаясь к стеклянной колбе. Устанавливаем на место колодку питания, проследив за тем, чтобы ее фиксатор защелкнулся, надежно зафиксировав лампочку. Осталось надеть на люк резиновый пыльник и установить фару на место, закрепив ее двумя винтами.
Нижнее крепление фары на Форд Фокус 3
Дальний свет
Будем считать, что фара у нас уже демонтирована (см. выше), и мы наблюдаем два лючка, закрытых пыльниками. Автолампа дальнего света находится в том, что ближе к центральной оси автомобиля. Я пометил его стрелкой.
Снимаем пыльник, потянув его за лепесток.
Снятие пыльника с фары Форд Фокус 3
Перед нами колодка, конструктивно похожая на ту, что стоит на лампе ближнего света. Нажимаем на фиксатор и снимаем ее.
Видим автолампу дальнего света, которую можно свободно вытащить из гнезда (она прижималась колодкой питания). Вынимаем сгоревшую и на ее место устанавливаем новую, предварительно надев чистые хлопчатобумажные перчатки. Сажаем колодку питания на цоколь прибора, проследив, чтобы защелкнулся фиксатор. Закрываем люк пыльником и устанавливаем фару на место, закрепив ее двумя винтами.
Габариты
Для того чтобы заменить габаритные лампочки в Форд Фокус 3, нужно снять фару (см. выше). Теперь находим небольшой лючок овальной формы, закрытый резиновым пыльником. Он находится в верхней части фонаря справа для правой фары и слева для левой. Снимаем пыльник.
Засовываем два пальца в люк и нащупываем патрон габаритки. Теперь пытаемся изловчиться и повернуть патрон против часовой стрелки на 45 градусов, чтобы отщелкнулись фиксаторы. Сделать в овальном микроскопическом люке такую операцию непросто, это надо уметь. Но если получилось, то патрон вместе с лампочкой можно вынуть.
Снимаем сгоревший прибор (просто выдергиваем), на его место вставляем новый. Поскольку источник света негалогенный, перчатками можно не пользоваться – достаточно относительно чистых рук.
Вставляем патрон на свое место и снова демонстрируем ловкость рук – поворачиваем его на 45 градусов, но уже по часовой стрелке. Надеваем на люк пыльник и устанавливаем фару на место, проследив за тем, чтобы нижний фиксатор на фонаре попал в паз на кузове Форд Фокус (см. выше).
Ксеноновый головной свет
Как я указывал выше, на Форд Фокус 3 может устанавливаться линзованный фонарь, использующий ксеноновую лампу, отвечающую и за дальний, и за ближний свет одновременно. Осталось поменять и ее.
В блок-фаре этой модификации три круглых люка примерно одинакового размера. Все они закрыты резиновыми пыльниками. Ксеноновая лампа дальнего/ближнего света расположена в том, что ближе к центральной оси Форд Фокус 3.
Снимаем с него пыльник, потянув за резиновый лепесток.
Заглядываем в люк и видим блок розжига, надетый на цоколь ксенонки.
Снимаем его с цоколя лампы, саму лампу освобождаем, отщелкнув пружинный фиксатор, вынимаем из гнезда и, надев х/б перчатки, меняем на новую. Фиксируем прибор пружинной скобой, надеваем на его цоколь блок розжига. Осталось вернуть на место пыльник и поставить фонарь на место.
Вот, пожалуй, и все о замене лампочек в блок-фаре Ford Focus 3. Как видишь, совсем необязательно ехать на СТО, теряя время и деньги из-за такой ерунды. Ведь все можно сделать своими руками.
Предыдущая
Замена автолампКак поменять лампочку ближнего и дальнего света на Lada Priora
Следующая
Замена автолампКакие нужны лампы ближнего света на Ford Focus 2 и как их поменять
Спасибо, помогло!Не помогло
Видео — снятие фары Ford Focus 2
На рестайлинговом Фокусе Процедура замены лампы на новом втором Фокусе идентична. Тоже откручиваем крепление пластикового кронштейна фары, отщёлкиваем две нижних защёлки и снимаем контактную колодку. На рестайлинговом Фокусе вместо пластиковой крышки на защёлках установили резиновые крышки.

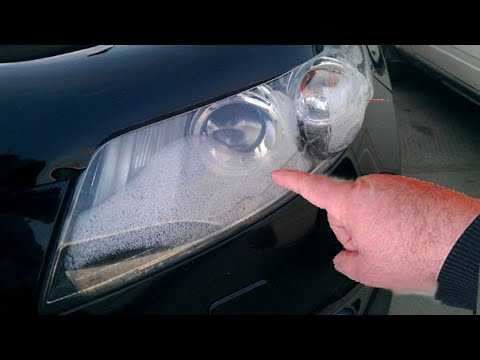

Под пальцем — резиновая крышечка ближнего света.
Они снимаются и ставятся гораздо легче. Под крышкой находим контактную колодку нового типа.
Она снимается легко, нужно просто нажать на язычок фиксатора. Приподнимаем защелку пальцем и снимаем колодку с лампы.
Вынимаем патрон с лампой вместе, достаём старую лампу и устанавливаем новую. Алексей 14 Ноя в При неправильной установке лампа будет выпадать из патрона и может обгореть корпус фары да и свет будет направлен неправильно.
Но суть в другом. Лампы ближнего света очень быстро перегорают.
Если это болезнь Форд Фокус 2, то как вылечить? Ничего сложного,только повнимательнее при сборке.
Михаил 22 Дек в Снять просто, открутить один саморец и чуть на себя фару зачелки снизу сами отчелкнутся. После установки лампы фиксатор держателя указан на фото необходимо защелкнуть вниз.
Что понадобится для замены
Аркадий 04 Янв в Молодец,что выложил наглядное пособие. Проследите за ее целостностью. Замена ламп производится очень бережно.

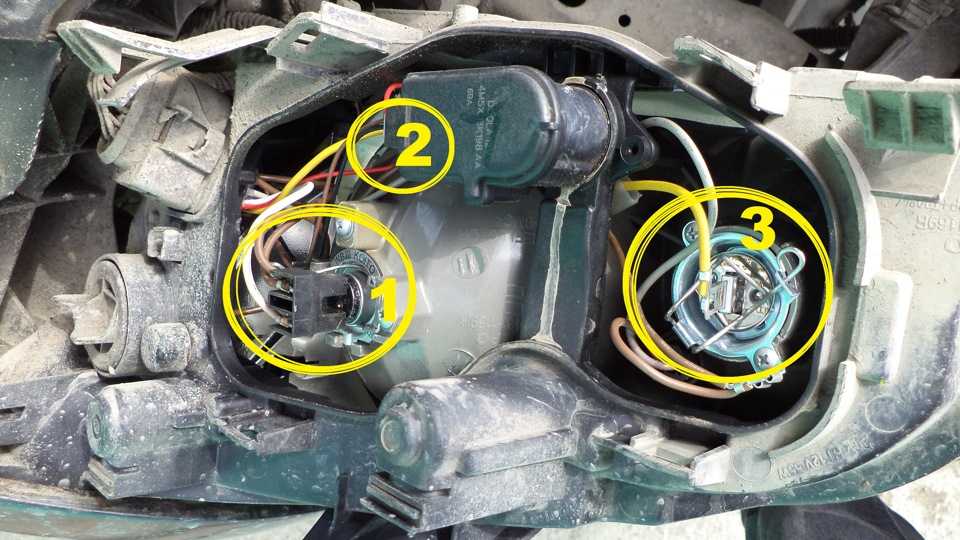

Мы видим лампочку дальнего света с правой стороны, лампочку ближнего света слева, регулировочный моторчик фары и лампочку габарита, выделенную красным кругом. Когда замените лампочку и вставите ее в гнездо фары, если будет шататься — проверните по часовой стрелке, держа за штекер.
Вставить фару обратно на штатное место до щелчка. Прикрутить конструкцию к раме.
Замена габаритных ламп на форд фокус 2
https://youtube.com/watch?v=vHUKd-jMVOE
Когда производится замена осветительного прибора, брать деталь можно только за основание коннектор. Не берите его за стеклянную полую часть руками!
В процессе замены рекомендуется проверить, есть ли свет от новой детали. Если ничего не изменилось. Вполне вероятно, что проблема не в лампе, а, возможно, в питании, подающемуся на свет.
Как заменить радиатор кондиционера на Форде Фокус 2 Если же есть сомнения относительно качества приобретенного расходника, стоит перепроверить работоспособность фары на сопроцентно работающем приборе. Для этого можно взять рабочую лампу из второй фары ближнего света.
Выбор и краткий обзор ламп ближнего и дальнего света на автомобиле Ford Focus
Лучшие лампы H7 для автомобилей Ford Focus по мнению покупателей
| Модель | Особенности | Рейтинг | Ссылка |
| Philips X-treme Vision | самые яркие, дают белый свет | ★★★★★ | Купить |
| Philips LongLife EcoVision | недорогая, увеличенный срок службы | ★★★★✩ | Купить |
| Bosch Pure Light | увеличенный срок службы | ★★★★✩ | Купить |
| Osram Original Line | хорошая зона освещения | ★★★★✩ | Купить |
Лучшие лампы H7 для автомобилей Ford Focus по мнению покупателей
| Модель | Особенности | Рейтинг | Ссылка |
| Philips X-treme Vision | ну, очень яркие | ★★★★★ | Купить |
| Philips LongLife EcoVision | недорогие и долговечные | ★★★★✩ | Купить |
| Bosch Xenon Blue | яркий свет бело-голубого оттенка | ★★★★✩ | Купить |
| Bosch Pure light | недорогие, универсальная замена штатным лампам | ★★★★✩ | Купить |
Разбор и замена фары

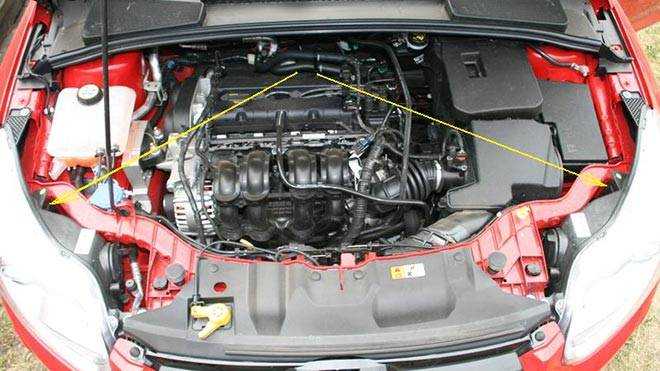

- Открыть капот.
- При помощи ключа TORX открутить болт крепления фары, находящийся в верхней части. При отсутствии нужного ключа можно открутить крепеж при помощи плоской отвертки с лезвием шириной 5 мм. Делать это нужно аккуратно, чтобы не повредить шлиц болта.
- Плоской отверткой отжать две защелки в нижней части корпуса фары и одновременно тянуть фару на себя.
В автомобиле Форд Фокус 2 дорестайл предохранители находятся в двух колодках, одна из которых располагается под капотом автомобиля, а другая под приборной панелью со стороны пассажирского места под отсеком для перчаток, именуемым в народе бардачком. 1A чёрный 2A — серый 3A фиолетовый 4A — розовый 5A — оранжевый-жёлтый 7,5A — коричневый.
Распайка фары Ford Focus Предохранители находятся со стороны бардачка На нашей Самаре установлены допотопные галогеновые лампы с двумя нитями, каждая из которых отвечает либо за ближний, либо за дальний свет. Если не включается вентилятор охлаждения, возможно охлаждающая жидкость просто не нагревается до нужной температуры.
Как произвести регулировку фар на Форд Фокус 1, 2, 3 своими руками
Автомобили прочно укрепились в каждой семье и стали отличными помощниками в большинстве задач. Автовладельцы нередко выбирают Ford Focus за вместительный салон, крепкую подвеску, надежные силовые агрегаты и современный дизайн кузова.
При движении каждый водитель случайно попадает в выбоины на асфальте, из-за которых постепенно сбивается настройка рефлекторов головного света. Регулировка может потребоваться и после замены ламп ближнего и дальнего света.
Регулировка фар Форд Фокуса 2 поможет не только восстановить правильный пучок света, но и снизить вероятность ослепления встречных водителей. Верные настройки оказывают сильное влияние на освещение обочины и дальность видимости при снегопаде или дожде.
Требования
Фара головного света во всех генерациях Фокуса полностью соответствует требованиям по безопасности транспортных средств. Передний ближний свет фар выдает четкий луч с резкой границей и ступенькой в сторону обочины для правостороннего движения. За дальний свет отвечает отдельный модуль, настройки которого зависят от положения рефлектора блока ближнего света.
Все комплектации Фокуса оснащены электрической регулировкой пучка. Модели с ксеноновыми лампами оснащены автоматическим корректором, он устанавливает высоту луча соответственно положению кузова. Базовые версии с галогеновыми лампами позволяют настраивать параметры пучка с помощью клавиши в салоне.
Светотеневая граница не должна превышать положение глаз человека, едущего навстречу, иначе он будет ослеплен, что может привести к трагическим последствиям. Горизонтальное положение левой оптики должно совпадать с правой. При отклонении требуется регулировка положения отражателей в соответствии с требованиями ГОСТ Р 51709-2001.
Регулировка фар на Форд Фокус 2
В Форд Фокус 2 регулировка фар осуществляется с помощью двух винтов, отвечающих за горизонтальное и вертикальное положения рефлектора. Для самостоятельной настройки нужна небольшая подготовка:
- Проверить давление в шинах. При необходимости накачать колеса до требуемых значений, указанных в руководстве по эксплуатации или табличке за водительской стойкой.
- Очистить багажное отделение от лишнего груза.
- Наполнить топливный бак минимум до половины.
- Выбрать ровную площадку с ровной стеной (это могут быть ворота гаража, стена магазина, дома или ровный забор).
- Приготовить инструменты (рулетка, крестовая отвертка, ключи Torx, мел или маркер).
- В зависимости от комплектации для регулировочных винтов нужен ключ-зведочка Torx или шестигранник «на 7».
Регулировка оптики не занимает много времени, не требует определенных знаний. Для настройки нужно выполнить шаги:
- установить автомобиль на площадке перед стеной на расстоянии ровно в 3 метра;
- открыть капот, включить ближний свет;
- замерить высоту положения лампы относительно земли, перенести линию с такой же высотой на стену;
- отметить центр нашего автомобиля вертикальной линией на стене;
- между центрами пучка от левой и правой фары, при помощи винта, установить расстояние в 1270 мм (центр пучка находится на месте перехода горизонтальной границы в направленную галку);
- положение горизонтальной линии — на 35 мм ниже отмеченной ранее высоты положения лампы;
- когда указанные значения верны, то регулировку оптики можно считать законченной.
В Ford Focus 2 рестайл и дорестайл настройка фар ничем не отличается, кроме расположения винтов, регулирующих свет.
Настройка положения фар в Фокус 3
Требования для настройки галогеновых фар в Фокусе третьей генерации ничем не отличаются от автомобиля второго поколения. Неизменными остаются параметры удаленности от стены и этапы подготовки перед проведением работ. Центры пучка фар располагаются на расстоянии, равном 1280 мм, так как автомобиль немного шире.
Главное и единственное отличие — регулировочный винт: для него потребуется особый шестигранный ключ «на 8». Приобрести инструмент можно в автомобильном магазине или на рынке.
Первая модель
В Фокусе 1 поколения с завода устанавливаются только галогеновые фары. Они легко поддаются самостоятельной регулировке.
Перед началом работ нужно отмыть фары, наполнить бак, очистить багажник. Регулировка осуществляется на расстоянии 3 м от стены на ровной поверхности. В отличие от ФФ второго поколения, высота светотеневой границы должна быть на 5 мм ниже от высоты лампы ближнего света до линии земли. Рефлектор меняет положение с помощью 2 винтов.
Правильная настройка фар обеспечит не только хорошую видимость во время движения, но и не доставит неудобств водителям во встречном потоке. Проверку светового пучка Фокуса нужно проводить не менее 1 раза в год при проведении ТО.
Ford Focus 2 — замена ламп ближнего и дальнего света
Если перегорает автолампа в одной из фар (левой или правой), рекомендуется сменить источники света в обоих блоках. Такой подход обеспечит не только одинаковый ресурс оптики, но и равномерный световой поток при минимуме неприятностей в пути.
Инструкция по замене лампочек Ford Focus II первого поколения
Помимо новых изделий, чтобы поменять лампы ближнего и/или дальнего света, приготовьте тонкие резиновые перчатки (можно медицинские), торцевой ключ на 8 мм и длинную шлицевую отвертку. Чтобы избежать коротких замыканий, выполняйте все операции по замене лампочек, предварительно отключив аккумулятор от бортовой сети.
Особенность конструкции фар Ford Focus II первого поколения в том, что лампы смонтированы в едином блоке. Для их замены нужен доступ к задней части, которая закрыта крышкой. Поэтому придется поочередно демонтировать блок-фары целиком, а затем менять перегоревшие источники света. В общей сложности процедура занимает не более 15–20 минут в зависимости от количества перегоревших элементов и навыков мастера.
Инструкция как поменять лампочку ближнего света и/или дальнего на моделях первого поколения довольно проста:
Помните. Нельзя касаться остекления лампочек руками. Снятие и установку источников света выполняйте в перчатках. Это предотвратит преждевременный выход их из строя из-за перегрева колбы, на которой могут остаться жировые пятна.
Инструкция по замене ламп Ford Focus II второго поколения
Ключевое отличие головной оптики Форд Фокус 2 первого и второго поколений во внутренней компоновке фар. На автомобилях старой версии лампочки смонтированы в едином блоке. Доступ к ним закрывается общей крышкой. На новой версии для ламп предусмотрены отдельные отсеки. Они защищены от пыли и влаги резиновыми заглушками-уплотнителями. При этом замена лампы ближнего света, как и дальнего, выполняется в аналогичной последовательности:
- Откройте капот.
- Выкрутите и вытащите болт крепления корпуса фары к кузову.
- Поочередно надавите на две защелки, фиксирующие блок в нижней части к рамке радиатора и кузову.
- Сдвиньте фару по ходу движения, отсоедините разъем питания.
- Определите, где находится перегоревшая лампочка.
- Снимите соответствующую заглушку-уплотнитель, чтобы поменять неработающий элемент.
- Отсоедините разъем питания перегоревшей автолампы, предварительно нажав на фиксатор.
- Вытащите неработающий источник света, сжав пружину.
- Установите новый элемент, ориентируясь по монтажным пазам. Не забывайте, что заменять лампочки нужно в перчатках, избегая касания остекления.
- Подсоедините питание.
- Установите защитную заглушку-уплотнитель.
- Подключив разъем питания блока, установите фару на штатное место.
- Проверьте надежность фиксации с помощью нижних клипс.
- Закрутите ключом крепежный болт.
- Закройте капот.
- Проверьте работоспособность ближнего и дальнего света.
Как правильно выбирать лампы?
Для комплектации светотехники Ford Focus II производителем предусмотрены галогенные лампочки торговой марки General Electric:
- Ближний свет: цилиндрические изделия с двумя контактами и цоколем Н7-12-55 с артикулом 17123.
- Дальний свет: изделия с колбой вытянутого типа, с одним контактом и цоколем Н1-60 с маркировкой 12258PRB1.
При желании можно устанавливать аналоги других производителей. Например, для ближнего цвета подходят изделия Philips серии Longlife Eco Vision P-12972llecoc1 или +30% Vision. Неплохой вариант — OSRAM Ultra Life O-64210ult. Главное при выборе светотехники — чтобы мощность новых моделей соответствовала параметрам, указанным в технической документации автомобиля. Для ближнего света 55 Вт, а для лампы дальнего света — 60 Вт.
При покупке автоламп обращайте внимание на комплектацию. Лучше заказывать наименования, в комплект поставки которых входят перчатки и переходник охлаждения
Он предназначен для защиты от преждевременного износа штатных разъемов, изготовленных из жаропрочного композита. Защитные разъемы из керамики в сочетании с удлиненным проводом компенсируют до 15% тепла, излучаемого автолампами.
Покупая лампочки, помните, чем ярче свет, тем быстрее перегорает нить, сокращая ресурс
При выборе также следует уделить внимание производителю. Хорошей популярностью пользуются изделия торговых марок Philips и OSRAM
-
Потеря мощности двигателя форд мондео 4
-
B109e ошибка форд транзит
-
Форд эксплорер 3 или 4 что лучше
-
Шевроле круз на драйве плавают обороты
- Где выпускают шевроле реззо
Возможные проблемы и пути их решения
Из неисправностей освещения автомобилей Форд Фокус 2 наиболее часто встречается проблема, что не горит ближний свет. Так получается потому, что он загорается чаще и не только в ночное время. Требование ездить днем с включенным ближним светом или дневными ходовыми огнями приводит к тому, что лампы работают в перегруженном режиме и быстро перегорают. Неисправность устраняется путем замены перегоревших элементов.
Не следует заменять только сгоревший прибор. Вторая лампа работает столько же, следовательно, придет в негодность в ближайшее время. К тому же, в процессе работы меняется спектральный состав излучения, поэтому даже источники света одной марки будут светить по-разному.
Часто случается, что после замены фара все равно не работает. Причину нужно искать в блоке предохранителей. При перегорании спирали нити накаливания могут происходить броски тока, способные пережечь предохранитель. Если не горели обе лампы, причина кроется в общем предохранителе, а если только одна, то проверке подлежит предохранитель в цепи неисправного прибора.
При установке новых элементов запрещается использовать самодельные вставки или устройства большего номинала. Это может вызвать оплавление и возгорание электропроводки. Если установленный предохранитель опять сгорел, нужно искать причину, а не снижать чувствительность токовой защиты.
Предохранители
Может случиться, что
ближний свет Ford Focus
2 не горит из-за выхода из строя предохранителей.
Предохранители защищают бортовую сеть от резких скачков напряжения, предотвращая возможные неисправности приборов. Вышедшую из строя деталь требуется поменять как можно скорее, ибо напряжение станет нестабильным и будет влиять на работу других электронных приборов
Важно устанавливать предохранитель, аналогичный по напряжению заводскому, ибо несоответствие данного показателя в меньшую сторону может привести к печальным последствиям
Где искать предохранители?
Нужные нам детали находятся в салоне (ФФ2 Фейслифтинг − после 2007 года), в районе перчаточного ящика (передний пассажир).
Чтобы достать до нужного блока предохранителей, нужно:

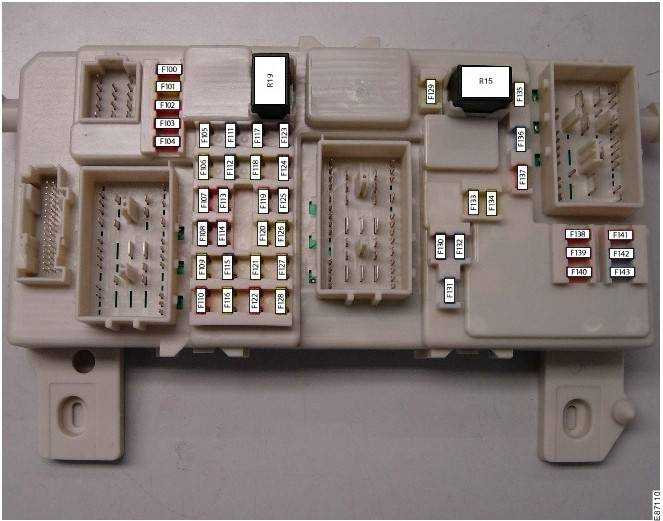

Все. Блок снят. Ниже приведена его схема.
Предохранители под номерами 142 (с правой стороны) и 143 (с левой стороны) отвечают за ближний свет и имеют напряжение в 15 Ампер. Меняется деталь в зависимости от стороны отсутствия света, либо сразу обе.
Снятие прикуривателя в автомобиле Ford Focus 2
Дешевые китайские аналоги для Форд Фокус сделаны из некачественных материалов и могут перегореть в первые недели после замены прикуривателя.
Особенно, при подключении разветвителя, позволяющего использовать несколько приборов одновременно. Цена качественной запчасти колеблется между отметками рублей.
Снятие прикуривателя в автомобиле Ford Focus 1 Можно отремонтировать устройство своими руками. Достаточно знать, как снять прибор: Открываем капот, снимаем минусовую клемму аккумулятора. Вытаскиваем цилиндр автоприкуривателя.
Как Поменять Прикуриватель На Форд Фокус 2
Подгибаем две зеленые защелки внутри гнезда. Засунув палец внутрь и, поддевая окружность отверткой, вытаскиваем цилиндр наружу. Отсоединяем штекер подключения. Перед сборкой обратно выгибаем загнутый металл.
Вставляем кольцо подсветки
Важно, чтобы пластиковая насечка попала в паз панели. Устанавливаем сам автоприкуриватель, предварительно подключив его к сети
Подробное видео по замене устройства с пошаговой инструкцией представлено далее.
Следует помнить, что внутренний блок на автомобилях Форд Фокус 2, выпущенных до года, применялся в одном исполнении, а на моделях, произведённых после года, — в другом. Различие состоит в схеме размещения элементов блока. В старом варианте плавкая вставка задней розетки размещена в гнезде под номером 39, а в новом — под номером Её номинальный ток — 20А.
| Предохранитель | Сила тока, А | Цвет | Предохраняемая электрическая цепь |
| 30 | 7,5 | Коричневый | ABS-модуль |
| 31 | 15 | Голубой | Радио |
| 32 | 10 | Красный | Выключатель света |
| 33 | 15 | Голубой | Аварийный свет |
| 34 | 20 | Желтый | Электронный модуль, часы |
| 35 | 7,5 | Коричневый | Звуковой сигнал, привод сидений |
| 36 | 7,5 | Коричневый | Освещение салона, привод зеркал |
| 37 | 25 | Белый | Привод стеклоподъемников, без центральной |
| 38 | — | — | блокировки дверей |
| 39 | 10 | Красный | Свет заднего хода, автоматический привод |
| 40 | 25 | Белый | Стеклоподъёмник, центральный замок |
| 41 | — | — | Не занят |
| 42 | — | — | Не занят |
| 43 | 15 | Голубой | Стеклоподъёмник, задний очиститель |
| 44 | 20 | Желтый | Противотуманная фара, контрольная лампа |
| 45 | — | — | Не занят |
| 46 | 15 | Голубой | Прикуриватель |
| 47 | 7,5 | Коричневый | Парковочный свет (левый) |
| 48 | 7,5 | Коричневый | Парковочный свет (правый) |
| 49 | 25 | Белый | Обогрев заднего стекла |
| 50 | 7,5 | Коричневый | Радио, панель приборов, центральный таймер |
| 51 | 7,5 | Коричневый | Обогрев зеркал |
| 52 | — | — | Не занято |
| 53 | 10 | Красный | Свет заднего хода, обогрев форсунок омывателя |
| 54 | 15 | Голубой | Свет тормоза |
| 55 | 20 | Желтый | Очиститель лобового стекла |
| 56 | 25 | Белый | Электроподъемник боковых стекол |
| 57 | — | — | Не занято |
| 58 | 7,5 | Коричневый | Кондиционер, вентилятор салона |
| 59 | 7,5 | Коричневый | Электронный модуль, приборная панель |
| 60 | 7,5 | Коричневый | Модуль подушек безопасности |
| 61 | 7,5 | Коричневый | Включатель света |
| 62 | 15 | Голубой | Обогрев передних сидений |
| 63 | 20 | Желтый | Центральный регулятор (задняя сторона монтажного блока) |
Инструкция — снимаем фару на Форд Фокус
Видео:ФАРЫ ПЕРЕСТАНУТ ПОТЕТЬ ЕСЛИ СДЕЛАТЬ ТАКСкачать
Итак, блок-фару на второй версии Форд фикус можно следующим способом. Обесточьте автомобиль и снимите минусовую клемму с АКБ.
Заранее подготовьте ключ типа «Торкс» с размерностью на «25» и отвертку с плоским наконечником. Возможно, внешний вид вашей фары может несколько отличаться от приведенных на рисунке, но и в этом случае процедура демонтажа блок-фары будет абсолютно идентичной.
Нажмите на фиксирующую защелку, расстыкуйте штекер, соединяющий электроцепь блок-фары. и полностью вытащите корпус фары.
После проведения необходимых ремонтных или рестайлинговых работ проведите сборку конструкции в обратном порядке.
Выбор производителя
Все галогенки сходи по типу конструкции – нить накаливания, колба, изготовленная из кварцевого или твердосплавного стекла, инертный газ.
Расходник должен иметь высокий ресурс, ровный световой поток и оптимальную цветовую температуру.
Чтобы фары вашего Ford Focus 2 хорошо светили вечером или ночью, нужно выбирать лампу со светом, максимально близким к дневному.
Оsram Н7 Оriginal
Осрам – немецкий недорогой бренд, лампа стоит 200-300 рублей. Напряжение 12 В. Свет имеет скорее желтоватый оттенок, что сначала расстраивает покупателя.
Однако светильник хорошо освещает дорогу, а при дождливой погоде желтизна оказывается лучше белого света. Срок службы зависит от использования, но среднее значение – год. Мощность 55 Вт. Световой поток равномерный. Отличное качество за небольшие деньги.
Ближний свет на Форд Фокус – выбор лампочки и порядок действий при ее замене

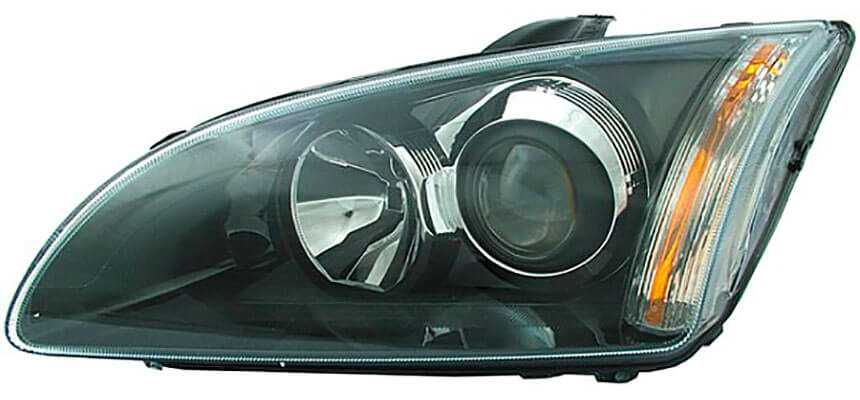

Блок-фара Форд Фокус
Выбор
Прежде всего следует сказать, что лампа ближнего света на Форд Фокус 1 объединена в одном корпусе с лампой дальнего света. Т.е. в этом автомобиле используется стандарт ламп H4. Таким образом, вне зависимости от того какой режим освещения перестал работать, придется выполнить одни и те же действия по замене лампы.
На фото — галогенная лампочка H4
Однако, прежде чем приобрести лампочку H4 следует ознакомиться с ее характеристиками, в частности, уделить внимание таким параметрам, как:
Во многом эти характеристики зависят от типа лампы. Ниже приведем сравнение основных параметров представленных на рынке видов ламп.
ТипМаксимальная мощность светового потока, ЛмДолговечностьТемпература светового потока, КГалогенные15501000 часов3300Ксеноновые33003000 часов4300 — 8500Светодиодные2000Гарантия год (ограничивается качеством сборки)До 7000
Обратите внимание! Долговечность ламп зависит не только от принципа их работы, но и от качества. Поэтому приобретать следует модели от известных производителей, причем исключительно в крупных магазинах, чтобы избежать приобретения подделки
Поэтому приобретать следует модели от известных производителей, причем исключительно в крупных магазинах, чтобы избежать приобретения подделки.
Ксеноновая лампочка H4
Ознакомившись с характеристиками из таблицы можно прийти к выводу, что галогенные лампочки уступают более современным осветительным элементам по всем параметрам.
Однако, в действительности, они остаются наиболее популярными по ряду причин:
Также следует отметить, что ксеноновые и светодиодные лампочки имеют один существенный недостаток – для их монтажа требуется установка блоков розжига, а также перепрограммирование блока освещения. Поэтому заниматься их инсталляцией должны специалисты.
На основе изложенной выше информации каждый водитель должен сам принять решение – какой тип осветительного элемента в его случае будет оптимальным.
К примеру, для езды в темное время суток, в сухую погоду можно установить ксенон. Если же придется ездить в сырую погоду, к примеру, при тумане, в снег или дождь, то лучше отдать предпочтение «галогенкам». (См.
Обратите внимание! Менять лампы в фарах желательно парами, чтобы они обеспечивали одинаковое освещение, к тому же это предотвратит перегорание второй лампы во время движения. Схема тыльной стороны блок-фары
Схема тыльной стороны блок-фары
Установка новой лампочки
Как уже было сказано выше, замена лампы ближнего света на Форд Фокус 1 отличается от данной процедуры на большинстве других автомобилей. Связано это с тем, что для получения доступа к лампе необходимо демонтировать блок-фару.
Итак, инструкция по замене лапочки в нашем случае выглядит так:
Расположенный возле крыла саморез
По этой схеме меняются лампы на обеих фарах. Несмотря на большое количество действий, данная процедура отнимает немного времени.
Совет! Меняя лампочку в фаре нельзя касаться руками ее стеклянной колбы, чтобы не оставить жировых отпечатков, которые существенно сокращают срок службы осветительного элемента.
Особенно это касается галогенных ламп.
Центральный саморез, удерживающий фару
Надо сказать, что не на всех модификациях Форд Фокус требуется полный демонтаж фары. Зачастую достаточно открутить средний саморез и слегка подать блок-фару вперед, после чего можно выполнить описанную выше операцию со стороны подкапотного пространства. Правда, при замене лампы с левой стороны нужно снять аккумуляторную батарею.
Вывод
На первый взгляд замена лампы ближнего/дальнего света на Ford Focus 1 может показаться достаточно сложной и долгой процедурой. Однако, если придерживаться изложенной выше последовательности, то справиться с этой задачей не составит труда.
Наглядно посмотреть процесс замены лампы на данном автомобиле вы можете из видео в этой статье.
Разбор и замена фары
Разборка и ремонт фары автомобиля требуется при необходимости очистки внутренней поверхности, замены стекла или отражателя, а также при намерении подвергнуть оптику переделке, например, для установки линзованных элементов.
Снимаем фару головного света правильно
Как снять фару Форд Фокус 2, было сказано выше. Крепление осуществляется одним болтом к поперечине моторного отсека и двумя пластиковыми защелками. В этом оно не отличается от фар дорестайлинговой модели.
Для демонтажа оптики не нужны помощники, все работы нетрудно выполнить в одиночку.
Разбираем фару
Перед тем, как разобрать демонтированную фару, необходимо заранее подыскать себе помощника, поскольку без посторонней помощи это сделать очень трудно. Можно испортить корпус или стекло, времени эта процедура займет достаточно много.
Чтобы разобрать фару, потребуются следующие инструменты:
- монтажный фен с регулировкой температуры;
- скальпель или острый нож;
- плоские отвертки с тонким лезвием.
Стекло крепится в корпус в фигурном пазу П-образной формы. Паз полностью залит герметиком. Для размягчения клеящего элемента нужно на фене выставить температуру 250-350 гр. Помощник должен держать нагреватель над стыком на расстоянии нескольких сантиметров. После прогрева шва, скальпелем подрезают герметик, одновременно продвигая фен на следующий участок. После подрезки, продолжая нагревать, заводят отвертку в промежуток между стеклом и корпусом, аккуратно раздвигают их.
Склейку выполняют при помощи высокотемпературного герметика. Продолжительность застывания указывается производителем материала. Все это время стекло и корпус должны быть зафиксированы от сдвигов.

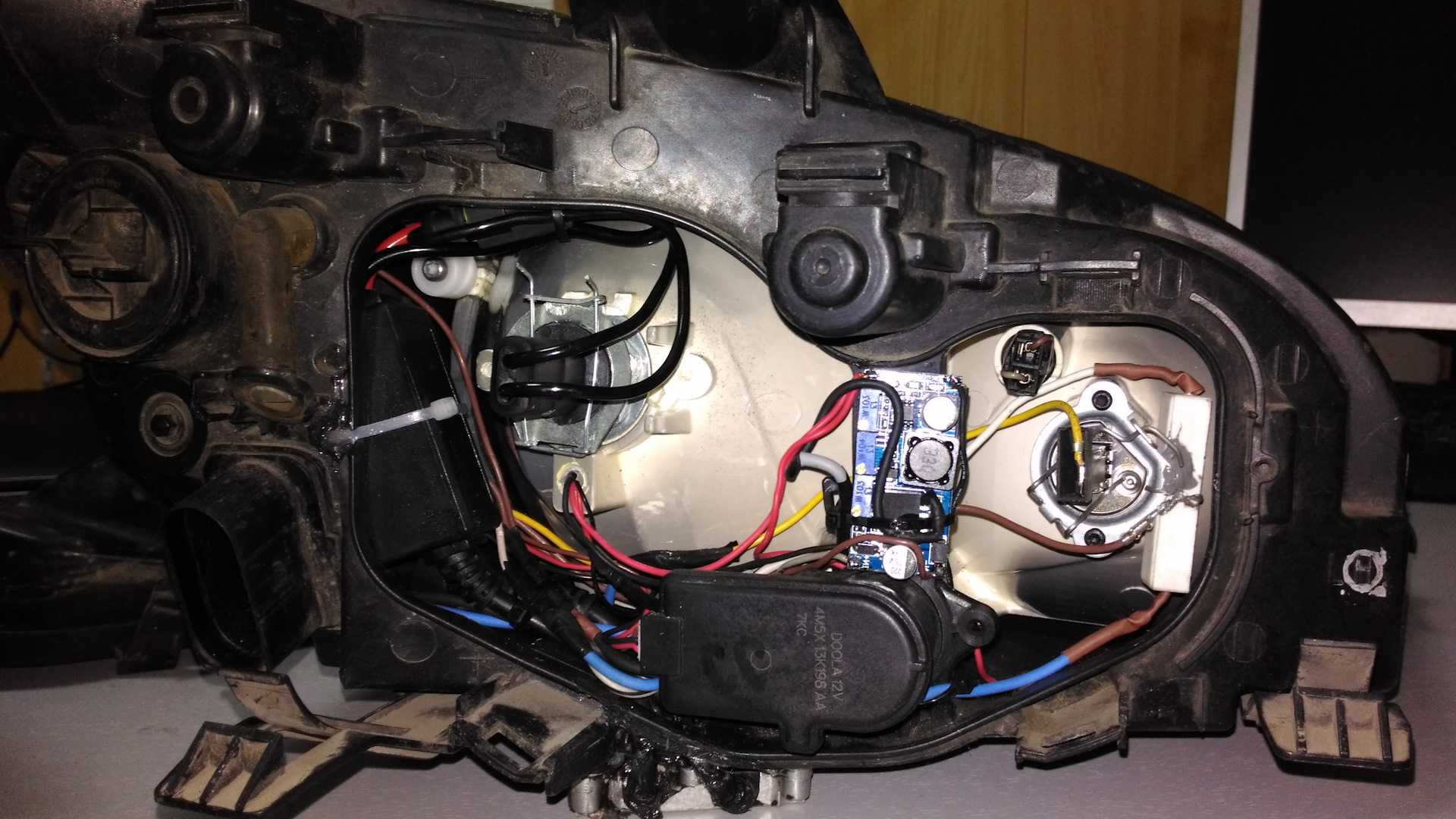

Распайка фары Ford Focus
При повреждении разъема питания или колодок ламп (обрыв проводов, оплавление) их необходимо заменить. Колодки поступают в продажу как пустые, без клемм, так и с вмонтированными клеммами и отрезками проводов. Порядок действий при установке новых элементов различается.
В первом случае провода от старой колодки отрезают. Затем специальной обжимкой крепят клеммы и закрепляют их в разъеме. Чтобы не запутаться в положении и порядке проводов, перемонтировать лучше по одному, устанавливая его со старого разъема в новый на аналогичное место.
Для установки новой колодки с проводами вместо старой, надо очистить концы от изоляции и соединить их скруткой. Ее желательно пропаять для увеличения надежности. Место соединения изолируют лентой. Более практично вместо изоленты использовать отрезки термоусадочной трубки, которую надевают на провода перед их соединением. После нагрева при помощи фена струей горячего воздуха место соединения будет надежно изолировано.
Предохранители и реле
В Ford Focus 2 блок реле и предохранителей находится в салоне под бардачком (вещевым ящиком). Чтобы его снять, нужно повернуть один или два фиксирующих зажима.
В автомобилях до рестайлинга за освещение отвечают такие предохранители:
| № | Ток, А | Назначение |
| 37 | 10 | Дальний левый |
| 38 | 10 | Дальний правый |
| 45 | 10 | Ходовые огни, ДХО |
| 48 | 20 | Ближний свет, ДХО |
| 60 | 15 | Ближний правый |
| 61 | 15 | Ближний левый |
| 69 | 20 | Противотуманные фары |
| 71 | 10 | ДХО |
Реле К5 отвечает за включение ДХО.
После рестайлинга предохранители освещения имеют иное расположение:
| № | Ток, А | Назначение |
| 110 | 10 | ДХО |
| 113 | 10 | ДХО |
| 116 | 20 | Противотуманные фары |
| 135 | 20 | ДХО |
| 139 | 10 | Дальний правый |
| 140 | 10 | Дальний левый |
| 142 | 15 | Ближний правый |
| 143 | 15 | Ближний левый |
Реле Р1 и Р2, расположенные на внутренней стороне блока предохранителей, отвечают за включение ближнего и дальнего света соответственно.
Меняем лампочки подсветки приборной доски
Сразу определимся – в Форд Фокус 2 на панели приборов лампочек нет. За ее подсветку и индикацию отвечают SMD светодиоды 5630. Служат они намного дольше ламп накаливания, но тоже могут выйти из строя.
Если такое все же произошло, то демонтируем панель приборов, предварительно сняв декоративный козырек.
Снятая приборная панель Форд Фокус 2
Теперь снимаем стрелки, повернув их по часовой стрелке и потянув на себя.
Снятие стрелок с приборной панели
Переворачиваем панель, отжимаем защелки и снимаем плату.
Демонтаж платы
На внутренней стороне платы находим несколько десятков светодиодов, на один из которых указывает маркер.
Светодиоды на внутренней стороне платы
Вооружаемся паяльником и меняем сгоревшие на новые или просто обращаемся к знакомому электронщику.
Немного об особенностях ламп H7 для фар Ford Focus 2
Появление ламп для фар H7 датируют концом 90-х годов прошлого столетия. Они относятся к однонитевому типу ламп и ставятся в четырёхфарные средства головного освещения на авто, где предусмотрена раздельная система отражателей, отвечающих за ближний и дальний свет.
Какие лучше лампы ближнего света H7? Существует несколько разновидностей: галогенные, ксеноновые и светодиодные. На автомобилях форд фокус 2 фары рестайлинг установлены галогенные фонари. Это самый распространённый и оптимальный вариант, который применяется чаще всего и не только на «Форд Фокус», но и на других марках авто. Среди преимуществ галогеновых источников освещения можно назвать следующие факторы:
- доступную цену;
- отсутствие необходимости в установке дополнительного оборудования;
- качественный комфортный свет.
