Почему не работают омыватели стекол уаз патриот: причины и способы решения проблемы

Неисправность насоса омывателей

Один из возможных причин неработоспособности омывателей стекол на УАЗ Патриот может быть неисправность насоса омывателей. Насос предназначен для создания давления в системе омывателей и подачи жидкости на стекло автомобиля.

Симптомы неисправности насоса омывателей:

Омывательные форсунки не распыляют жидкость на стекло;
Слышен шум, но жидкость не выходит из форсунок;
Отсутствие звука работы насоса при нажатии на кнопку омывателя;
Повышенный шум и вибрация насоса при работе.

Способы решения проблемы неисправности насоса омывателей:

Проверьте наличие питания на проводе, подводящем электричество к насосу омывателей, с помощью тестера или лампочки испытания.
Проверьте состояние предохранителей и прокладок, связанных с насосом омывателей. Коррозия или обрыв проводов, а также поврежденные предохранители могут быть причиной неработоспособности насоса.
Проверьте работу насоса непосредственно. Подключите его непосредственно к аккумулятору автомобиля, при необходимости используйте проводку для прямого подключения. Если насос работает при прямом подключении, причина неработоспособности может быть в проводке или выключателе омывателей.
Проверьте состояние и прочность крепежа насоса, а также смазку подшипников. Если необходимо, замените поврежденные детали или смажьте их.
Если проверка проводки, предохранителей и выключателя не привели к обнаружению причины неисправности, возможно, насос омывателей требуется заменить на новый или отремонтировать у специалистов.

При возникновении проблем с работой омывателей стекол на УАЗ Патриот, необходимо провести диагностику насоса омывателей и осуществить соответствующие проверки и ремонты для восстановления его работоспособности. При необходимости обратитесь к специалистам для профессиональной помощи.

Ключевые особенности реле омывателя

Реле омывателя лобового стекла УАЗ Патриот – это устройство, которое отвечает за подачу тока на насос системы омывания стекла. Оно выполняет ряд важных функций, обеспечивая корректную работу системы омывания:

Включает и выключает насос омывателя при нажатии на кнопку активации, что позволяет подачу жидкости на стекло.
Регулирует длительность работы насоса, чтобы предотвратить его излишнее нагревание и повреждение.
Защищает насос от короткого замыкания и перегрузки, обеспечивая безопасность всей системы.

Особенности реле омывателя включают:

Многофункциональность – реле омывателя может обеспечивать одновременную работу нескольких насосов, если автомобиль имеет несколько систем омывателей (например, переднее и заднее стекло).
Регулировка времени работы – реле омывателя обычно имеет возможность установки времени работы насоса. Это позволяет водителю выбрать оптимальное время подачи омывающей жидкости на стекло.
Компактность и удобство установки – реле омывателя обычно имеет достаточно компактные размеры, что облегчает его установку в автомобиле.

Важно помнить, что реле омывателя – это электронное устройство, которое может выйти из строя из-за механических повреждений, перегрева или короткого замыкания

При возникновении проблем с работой системы омывания, стоит обратить внимание на состояние реле и, при необходимости, заменить его

Чистим клапан омывателя на Пежо 308

Алгоритм работы по демонтажу насоса и ремонту клапана следующий:

Поддомкрачиваем правое переднее колесо и снимаем его, предварительно установив автомобиль на ручник и поставив под левое заднее колесо противооткатный башмак.
Снимаем правый подкрылок.
Находим и снимаем шланги подачи жидкости — на чёрном штуцере (1.3) шланг подачи к лобовому стеклу, на белом (1.2) — к заднему.
Отсоединяем клеммную колодку от электродвигателя омывателя (1.1).
Достаём насос и аккуратно отсоединяем клапан от корпуса насоса, помогая отвёрткой с плоским шлицом.
Разбираем клапан, нажав на язычок защёлки.
Поршень перепускного клапана извлекается пинцетом.
Проводим чистку и проверку работоспособности клапана путём перемещения поршня в корпусе клапана.
Сборка проводится в обратном порядке.

Важность регулярного обслуживания реле омывателя

Реле омывателя лобового стекла является одной из важных частей системы омывателя, которая обеспечивает подачу жидкости на стекло для его чистки. Регулярное обслуживание этой детали является необходимым для сохранения ее работоспособности и надежного функционирования всей системы омывателя.

Часто владельцы автомобилей пренебрегают обслуживанием реле омывателя, считая его незначительным компонентом. Однако это мнение является ошибочным, так как поломка реле омывателя может привести к проблемам с подачей жидкости на стекло и значительно ухудшить видимость во время движения.

Одной из самых распространенных причин поломки реле омывателя является загрязнение контактов или их окисление. Пыль, грязь и влага, попадая на контакты, могут вызвать короткое замыкание и нарушить работу реле. Из-за этого может возникнуть ситуация, когда омыватель перестает подавать жидкость на стекло, что может стать причиной возникновения аварийной ситуации на дороге.

Регулярное обслуживание реле омывателя поможет предотвратить его поломку и сохранить работоспособность системы омывателя лобового стекла. Для этого необходимо:

Периодически проверять состояние контактов реле. Если на них образовался налет или окисление, его можно удалить при помощи специальных средств для чистки контактов. Рекомендуется проводить такую процедуру как минимум раз в год.
Проверять целостность проводов, соединенных с реле омывателя. Если обнаружены повреждения или перегибы, необходимо произвести их замену.
При возникновении каких-либо неисправностей в работе системы омывателя, связанных с подачей жидкости или активацией реле, следует немедленно обратиться к специалисту для диагностики и ремонта.

Регулярное обслуживание реле омывателя является важной частью технического обслуживания автомобиля и способствует его безопасной эксплуатации. Правильный уход за этой деталью поможет избежать непредвиденных поломок и повысит уровень безопасности водителя и пассажиров

Не работает насос омывателя лобового стекла

Насос омывателя, как правило, выполнен в едином корпусе с электромотором и установлен в бачке для жидкости, поэтому его работа сопровождается характерным жужжанием, слышным из салона. Включите зажигание, не запуская двигатель, и нажмите на рычаг подрулевого переключателя. Если “в ответ- тишина”, значит не включился мотор омывателя лобового стекла.

Последовательность поиска неисправности:

проверка (замена) предохранителя насоса омывателя лобового стекла
проверка подачи напряжения предохранитель пробником
проверка реле. Если оно исправно, то при его срабатывании слышен лёгкий щелчок
проверка подачи напряжения на реле
замена реле
“прозвонка” проводки от подрулевого переключателя
проверка подачи напряжения на насос
поиск обрыва проводки
замена насоса

Как снять насос омывателя лобового стекла

Рассмотрим, как снять насос омывателя лобового стекла. Прежде всего нужно обеспечить к нему доступ. На отечественных авто бачок с насосом установлен в подкапотном пространстве. Владельцам иномарок для того, чтобы добраться до него, приходится снимать подкрылок, хотя бы частично. Но есть и такие машины, у которых мотор доступен лишь при снятом переднем бампере. На некоторых автомобилях достаточно снять пластмассовый пыльник между бампером и подкрылком. Иногда в подкрылке предусмотрен съёмный лючок, что значительно упрощает ремонт.

Статья в тему: Как и чем смазать замок зажигания автомобиля

Насос вставляется в бачок всасывающим штуцером через резиновый уплотнитель. Если проверили подачу питания на электромоторчик, вытаскивайте насос.

Только убедитесь, что снимаете не моторчик омывателя заднего стекла. Омыватель фар отличают шланги заметно большего диаметра с быстросъёмными штуцерами.

Если моторчик не подаёт признаков жизни – поменяйте, так как его ремонт – дело неблагодарное, разве что Вы обладаете способностями Левши.

Почему форсунка не брызгает

Вышел из строя насос. Спровоцировать поломку может блокировка вращения лопастного колеса грязью, коррозией. Мощности электродвигателя недостаточно, чтобы провернуть вал якоря электродвигателя. В некоторых видах конструкции коррозия, грязь блокирует вращение якоря моторчика.
Форсунка омывателя плохо либо и вовсе не брызгает, так как забит канал распылителя. Причиной неисправности становится корродирование каналов внутри форсунки, попадание в бачок мусора.
Неисправность цепи электродвигателя. Выход из строя подрулевого переключателя, обрыв цепи по причине повреждения проводов, образования окислов на клеммах – наиболее вероятные причины, из-за которых не работает омыватель лобового стекла.
Шланг порвался, переломился либо соскочил со штуцера насоса. Осмотрите внимательно место перехода шланга из моторного отсека в капот, надежность посадки шлангов на штуцеры форсунок, насоса омывателя.
Замерзла омывающая жидкость в бачке.

Принцип работы

В основе системы очистки лобового, заднего стекла лежит помпа с электрическим приводом. Вал якоря моторчика соединен с лопастным колесом, которое при вращении подает омывающую жидкость по шлангам к форсункам омывателя стекла. Уплотнительный манжет препятствует попаданию омывающей жидкости к электродвигателю. Именно нарушение герметичности становится основной причиной, из-за которой не работает насос омывателя лобового стекла. Попадающая внутрь вода, жидкость для омывания стекол, запускают процесс корродирования, ухудшая качество контактов и повышая сопротивление вращению якоря помпы.

В качестве моторчика используется двигатель постоянного тока. Существует как минимум 2 разновидности конструкции:

корпус помпы одновременно является и корпусом электродвигателя, поэтому к нему прикреплены постоянные магниты;
используется отдельный моторчик, который в сборе устанавливается в корпус омывателя ветрового стекла.

В большинстве систем для разных контуров устанавливаются отдельные помпы. Но в некоторых автомобилях один электродвигатель может омывать и заднее, и лобовое стекло. В таком случае направление подачи жидкости зависит от полярности подаваемого на электродвигатель напряжения. Для переменной подачи жидкости в разных направлениях в конструкции используется обратный клапан.

Поиск причины поломки

Чтобы определить поломку, из-за которой перестал работать омыватель стекла, действуйте методом исключения.

Включите омыватель стекла (двигатель запускать не нужно, достаточно включить зажигание). Прислушайтесь, исходит ли от места установки бачка жужжание, свидетельствующее о включении электродвигателя. Если моторчик жужжит, ищите причину выхода из строя в шлангах, форсунках.

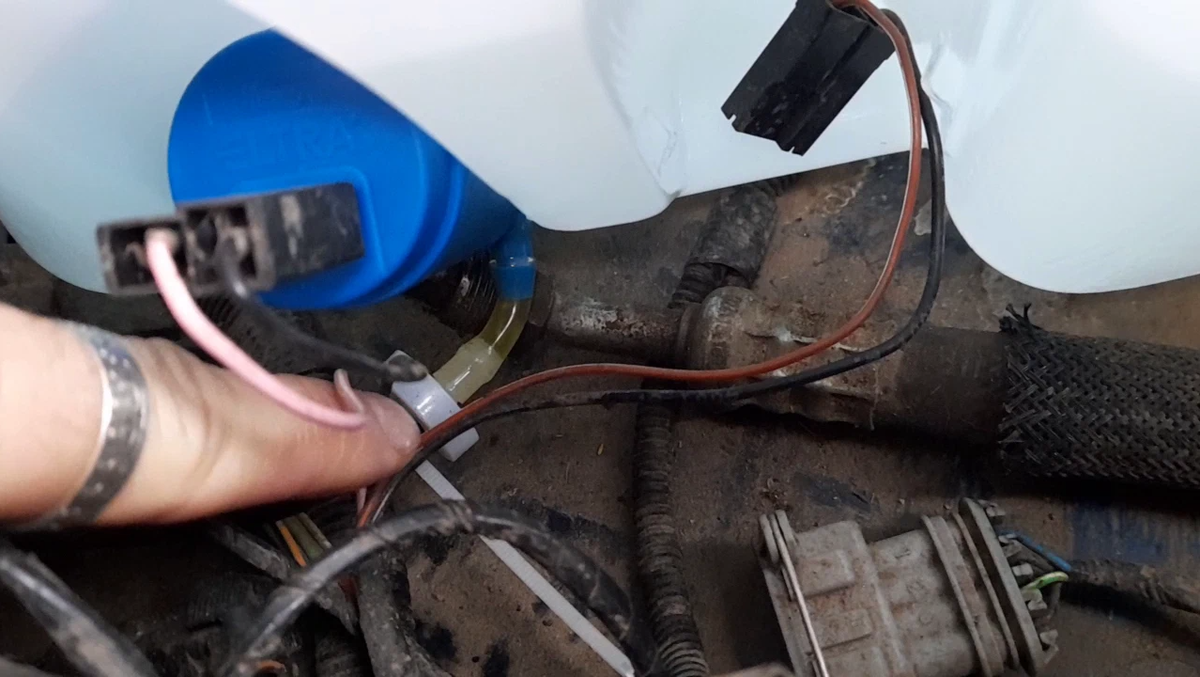

Электродвигатель не включается. Отсоедините разъем помпы. Если вокруг бачка достаточно места, насос можно проверить без снятия. Чтобы проверить, почему не работает моторчик, достаточно подать напрямую питание на его контакты от АКБ. Для этого вам потребуется два отрезка проводов, один конец которых закрепите на плюсовом и минусовом выводе АКБ. Ответными частями проводов кратковременно дотроньтесь до выводов моторчика омывателя стекла. Если сразу реакции не последует, подайте напряжение зеркальным образом (избежать ошибки можно, если предварительно изучить принципиальную схему включения насоса на вашем автомобиле). Если моторчик сработает, омыватель не работает из-за проблем в цепи управления. В обратном случае причина в самом насосе.

Диагностика цепи

Включите зажигание.
Один вывод контрольки прикрепите к детали, контактирующей с неокрашенной частью кузова.
Попросите помощника включить омыватель либо зафиксируйте подрулевой переключатель в соответствующем положении.
Вторым контактом контрольки прикоснитесь к пину разъема питания насоса, на котором при работающем омывателе стекла должно быть +12 В. Аналогичным способом проверяется масса, только нужно переставить контакт контрольки с металлической детали на плюсовой вывод АКБ.

ВАЗ 2110

Если моторчик исправен, а омыватель не работает, то вы обязательно обнаружите отсутствие питания или массы. Далее, необходимо изучить электрическую схему и выделить все элементы, влияющие на работу омывателя лобового, заднего стекла. Используйте мультиметр в режиме измерения сопротивления для проверки проводки. Начинайте диагностику с наиболее доступных для диагностики участков цепи

Рассоединяя разъемы, обращайте внимание на наличие окислов, которые негативно влияют на работу омывателя лобового и заднего стекол

Причины неисправности омывателей стекол УАЗ Патриот

1. Засорение форсунок:

Основная причина неисправности омывателей стекол УАЗ Патриот — засорение форсунок, через которые происходит подача жидкости на стекло.
Засорение форсунок может произойти из-за попадания грязи, песка, сухого листья, неподходящей жидкости или других веществ в бачок с омывающей жидкостью.

2. Повреждение шлангов:

Шланги, соединяющие бачок с омывателем стекла УАЗ Патриот и форсунки, могут быть повреждены: скручены, загнуты, смяты, разрезаны или обрушены.
Повреждение шлангов может привести к утечке омывающей жидкости и прекращению подачи ее на стекло автомобиля.

3. Повреждение насоса:

Насос, отвечающий за подачу омывающей жидкости на стекло УАЗ Патриот, может быть поврежден или вышедшим из строя. Это может произойти из-за износа, поломки электродвигателя или поршневого механизма насоса.
Повреждение насоса может привести к созданию недостаточного давления для подачи омывающей жидкости на стекло.

4. Неисправность кнопки омывания:

Неисправность кнопки, которая управляет работой омывателей стекол УАЗ Патриот, может быть одной из причин неработоспособности системы омывания стекол.
Неисправность кнопки может быть вызвана коррозией контактов, поломкой механизма или электрической несовместимостью с другими элементами системы.

5. Недостаточное количество омывающей жидкости:

Если бачок с омывающей жидкостью УАЗ Патриот пуст или содержит недостаточное количество жидкости, омыватели стекол могут перестать работать.
Низкий уровень жидкости может быть вызван ее использованием, утечками, несовершенствами системы заправки или проблемами с насосом.

6. Нарушение целостности электрической цепи:

Если цепь, отвечающая за подачу питания на омыватели стекол УАЗ Патриот, нарушена из-за обрыва проводки, повреждения разъемов или других электрических проблем, омыватели могут перестать функционировать.
Нарушение целостности электрической цепи требует профессиональной диагностики и вмешательства.

Причины неисправности омывателя

В случае если не работает стеклоомыватель, выявить причину такой неисправности опытному водителю не составит труда, да и новичок после ознакомления с основными сбоями в очистительной системе сможет самостоятельно устранить их.

Механические неисправности

Самой главной причиной, как уже говорилось выше, может быть отсутствие омывающей жидкости, в этом случае нужно всего лишь долить её. Если же она имеется, но не брызгает в зимний период, то возможно она просто замёрзла. В этом случае решение проблемы производится одним из двух вариантов:

прогреванием мотора;
пригонкой машины в тёплый гараж.

После оттаивания жидкости система начнёт работать в обычном режиме, но лучше после этого слить воду с бачка и заменить «незамерзайкой».

К другим значимым механическим причинам, по которым не брызгает омыватель лобового стекла, относится:

Засорение форсунок. Их выход может быть перекрыт различным мусором: ржавчиной, грязью или мелкими частичками. Чтобы проверить правильность догадки, нужно приостановить подачу рабочей жидкости к форсункам, если дело в них, то подача «незамерзайки» будет нормальной. Решение такой проблемы лежит в замене распылителей.
Отсоединение шланга. Он может в процессе езды по ухабистым дорогам просто слететь, и тогда подача жидкости будет продолжаться, но форсунка омывателя фар и лобового стекла останется сухой. Иногда это случается в машинах, в которых соединительные штуцеры, располагаются на капоте, тогда при его закрытии происходит передавливание шлангов. В любом случае деформированную или оторванную трубку необходимо заменить и вернуть на место.

Электрические неисправности

После проверки уровня жидкости, чистоты форсунок и шланга, ведущего к ним, может выясниться, что всё это ни при чём, тогда дело в следующих причинах:

Перегорание предохранителя. Нужно будет найти предохранительный блок и проверить вставку, её можно отыскать по прилагаемой схеме, которая обычно нанесена на крышке или в инструкции по эксплуатации авто. После проверки, если действительно причина в ней, тогда нужно заменить испорченную деталь
Выход из строя моторчика. Чтобы установить точность догадки, следует подсоединить мультиметр к выводам моторчика и при включении омывателя проверить напряжение. Если показатель напряжения будет в норме, а моторчик остаётся в нерабочем режиме, тогда проблема заключена в нём. Установить какой моторчик вышел из строя можно путём исключения, переставив клеммы насоса с ветрового стекла на задний его аналог.
Неисправность выключателя омывателя. Он обычно располагается на руле. Если после проверки напряжения, оно отсутствует, а замена моторчика новым агрегатом не помогла, тогда выходит, что не работает выключатель или реле омывателя лобового стекла. Точно диагностировать поломку сможет только опытный автоэлектрик.
Окисление клемм насоса. Они могут в процессе работы не только окисляться, но и полностью отваливаться, из-за чего моторчик перестаёт качать жидкость, чтобы вернуть всё в рабочее состояние необходимо зачистить окислённые клеммы или заменить их новыми.

Блоки под капотом

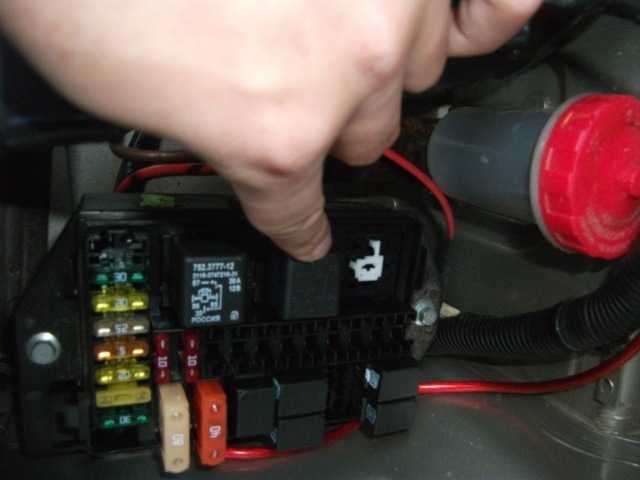

Блок предохранителей и реле

Находится под капотом с левой стороны, рядом с аккумулятором и закрыт защитной крышкой.

p, blockquote 22,0,0,0,0 —>

p, blockquote 23,0,0,0,0 —>

Схема

p, blockquote 24,0,0,0,0 —>

p, blockquote 25,0,0,0,0 —>

Расшифровка предохранителей

p, blockquote 26,0,0,0,0 —>

F1	Звуковой сигнал
F2	Не устанавливается
F3	Электро вентилятор 2
F4	АБС (ESP)
F5	Приборы
F6	Бензонасос
F7	Стартер
F8	Электро вентилятор
F9	Комплексная микропроцессорная система управления двигателя (КМПСУД)
F10	АБС (ESP)
F11	Подогреватель пред пусковой
F12	Подогреватель пред пусковой
F13	Подогреватель пред пусковой
F14	Не устанавливается
F15	Не устанавливается
F16	Не устанавливается
F17	60/90А Монтажный блок, Обогреватель ветрового стекла
F18	АБС (ESP)
F19	Монтажный блок

Реле

p, blockquote 27,0,0,0,0 —>

R1	Реле стартера, реле электро вентилятора 1
R2	Реле подогревателя, Реле времени стекло омывателя двери задка (блок старого образца)
R3	Реле подогревателя, Реле звуковых сигналов (блок старого образца)
R4	Реле звукового сигнала, Реле КМПС УД (блок старого образца)
R5	Реле КМПС УД, Реле электро вентилятора (блок старого образца)
R6	Реле электро вентилятора, Реле электро бензонасоса (блок старого образца)
R7	Реле электро бензонасоса, Реле электро вентилятора (блок старого образца)
R8	Реле электро вентилятора, Реле кондиционера (блок старого образца)
R9	Реле компрессора (блок старого образца), реле управления двигателем
R10	Реле блока управления заслонкой рециркуляции (блок старого образца), реле стартера 2

Блок на АКБ

На плюсовой клемме аккумуляторной батареи на автомобилях с АКПП может находится дополнительный блок предохранителей состоящий из 2 плавких вставок высокой мощности на 100А защищающих блоки предохранителей.

p, blockquote 28,0,0,1,0 —>

p, blockquote 29,0,0,0,0 —>

Блок реле и предохранителей кондиционера

Он расположен справа под капотом автомобиля.

p, blockquote 30,0,0,0,0 —>

Схема

p, blockquote 31,0,0,0,0 —>

p, blockquote 32,0,0,0,0 —>

Реле свечей накаливания и силовой предохранитель

p, blockquote 33,0,0,0,0 —>

Общее описание

p, blockquote 34,0,0,0,0 —>

F1	7,5А Муфта компрессора кондиционера
F2	30А Вентилятор 1
F3	30А Вентилятор 2
F4	60А Силовой предохранитель свечей накаливания
Реле
К1	Реле включения вентилятора отопителя салона
К2	Реле 1 заслонки рециркуляции
К3	Реле 2 заслонки рециркуляции
К4	Реле муфты компрессора
К5	Реле вентилятора 1
К6	Реле вентилятора 2
К7	Реле свечей накаливания

Полезные советы

Хотя система стеклоомывателя авто достаточно простая, нельзя исключать поломки, возникающие по тем или иным причинам.

При этом важно понимать, выход из строя отдельных компонентов системы происходит как летом, так и зимой. Чтобы избежать преждевременных поломок омывателя в любое время года, следует всегда придерживаться двух правил:

Чтобы избежать преждевременных поломок омывателя в любое время года, следует всегда придерживаться двух правил:

использовать специальную жидкость;
не перегружать моторчик омывателя;

Если отдельно рассматривать вопрос жидкости, летом можно использовать как летнюю, так и зимнюю «омывайку». При этом ошибочно полагать, что жидкость для зимы лучше. С одной стороны, этот вариант заметно дороже, но это не значит, что такая жидкость лучше.

Получается, если летом можно использовать любую жидкость, зимой нужно лить то, что подходит по сезону (зимняя жидкость омывателя). Также используемая жидкость омывателя зимняя должна иметь нужные свойства (с учетом колебания температур в том или ином регионе).

Например, незамерзайка до -5 градусов никак не подойдет в том случае, если ожидаются сильные морозы. Приходится приобретать составы до -10, -15, -25 градусов и т.д.

При этом от морозостойкости напрямую зависит и цена жидкости омывателя. На деле, незамерзайка -5 будет стоить дороже летней жидкости, но заметно дешевле аналога, рассчитанного на использование при температурах -20, -25 и т.д. Это наиболее актуальны рекомендации для зимы.

Что касается лета, не следует пытаться экономить и заливать в омыватель обычную воду из крана. Как минимум, загрязнятся фильтры. В худшем случае придется менять забитые форсунки омывателя. В отдельных ситуациях даже может потребоваться замена моторчика омывателя, который не справляется большими нагрузками.

Кстати, о нагрузках. Если жидкость плохо прокачивается по системе, фильтры и форсунки грязные, трубки передавлены или заломлены, уровень жидкости в бачке постоянно низкий, тогда моторчик испытывает повышенные нагрузки. Системе в таких условиях труднее прокачать жидкость.

Еще добавим, что для авто, которые эксплуатируются в условиях сильных морозов, не лишним бывает подогрев омывающей жидкости, дворники с подогревом, форсунки омывателя с подогревом и т.д.

Такие решения позволяют реализовать подогрев бачка омывающей жидкости, исключают замерзание жидкости в самих форсунках и т.д. Главное, не подавать прогретую жидкость на слишком холодное стекло. Причина — стекло может треснуть в результате резкого перепада температур.

Выводы

В случае отказа работы омывателя заднего или лобового стекла любую проблему можно быстро устранить, главное, найти причину неисправности. В случае проблем с форсунками и их полной замены лучше выбирать эти детали веерного типа, они лучше смачивают стекла. Проблемы с целостностью или частичной деформацией соединительных трубок лучше решать подсоединением новых шнуров. Чтобы избежать перечисленных проблем с омывательной системой, следует в тёплое время применять не хлорированную воду, а в холодное – «незамерзайку».
