Видео: Не Горит Дальний Свет ВАЗ 2110
- Предохранитель фар — перегорел или нет
- Реле — работает нормально или сломано
- Кнопка — работает нормально или застряла
- Проводка — если они окислены, пропустите ток
Тщательно осмотрите все провода, а также колодки для подключения к предохранителю и реле. При необходимости затянуть гайки, почистить контакты. И не забывайте о кнопке, идущий к ней провод может отвалиться или просто оторваться. На отечественных автомобилях эту кнопку нужно сначала проверить — это одно из самых слабых мест!
Источник
Каждый из Samars второго поколения получил новую переднюю оптику, новые крылья, новые, более обтекаемые бамперы и электрическую схему с небольшими изменениями, в зависимости от типа двигателя, переходя со старых восьми и девяти. Поэтому проблемы с электрооборудованием остались прежними. Сегодня нас интересует проблема ближнего света на автомобиле ВАЗ-2114: он может не сгореть вообще, перегореть один раз, может загореться только одна фара.
Ремонт замка зажигания ВАЗ 2110
Весь замок в целом не очень дорогой, хотя большая часть поломок исправляется достаточно легко, для этого Вам потребуется его демонтировать, разобрать и затем поменять детали, которые вышли из строя.
Для замены контактной группы замка зажигания ВАЗ 2110 потребуется сначала отжать защелки, чтобы часть деталей можно было свободно достать из корпуса. После этого Вы сможете легко установить новую группу. Перепутать стороны для установки Вам не удастся, потому что на другую сторону деталь просто не станет.
Инструкция по замене контактной группы:
- Сначала нужно отсоединить штекер, который идет в лампу подсветки. С помощью отвертки нужно отогнуть 3 защелки, которые фиксируются пластмассовой крышкой, тогда можно снять ее с замка.
- Для получения доступа к контактной группе нужно отогнуть еще 2 защелки.
- После чего нужно осмотреть пластину световода и проверить есть ли черный налет и другие отложения. Если Вы обнаружит таковые, то можно убрать эти дефекты наждачной бумагой мелкой фракции. Если и после этого нет результата, то можете ее заменить.
- Под пластиной световода находятся еще 3 пластинки, которым тоже свойственно окисление, в результате этого и может барахлить контактная группа. Их зачистку можно произвести также наждачной бумагой.
Если Вы хотите сделать просто профилактику для контактной группы, то достаточно раз в полгода смазывать контакты проникающей или графитной смазкой, которая хорошо бы противодействовала окиси. Выбор смазки это очень серьезная и сложная процедура. При покупке не стоит брать самую дешевую. Хотелось бы отметить, что есть несколько видов смазок: легкие (не густые) и тяжелые (густые). Некоторые автолюбители используют аэрозольную проникающую смазку “жидкий ключ” или WD-40.
А замена личинки замка производится только в том случае если автомобиль подвергался угону или же просто ключ плохо проворачивается в замке. Чтобы её поменять придется снять защитную пластину с внешней стороны детали, с помощью специальной шлицевой отвертки. После демонтирования Вам остается лишь только установить новую деталь и периодически смазывать ее смазкой для продления срока службы работы детали (рекомендуется смазывать 2 раза в год, перед осенне-зимним сезоном и после него).
Если сломан микровыключатель, то в таком случае требуется выкрутить из корпуса винты, снять стержень и отжать фиксатор. После этого выключатель легко снимается и на его место устанавливается новый. Собирается все на место, соответственно, в обратном порядке.
Лампу подсветки заменить вообще проще всего, для этого нужно демонтировать разъем питания, тогда можно будет аккуратно достать ее с помощью пассатижей.
Для замены замка зажигания необходимо знать некоторые нюансы.
Регулировка
Раз в год должна выполняться регулировка ближнего света на ВАЗ 2110. Данная процедура необходима для того, чтобы увеличить эффективность освещения, а также не допустить ослепление водителей встречного транспорта.
Ниже подробно рассмотрим, как отрегулировать ближний свет фар:
- Нужно найти ровную площадку со стеной, которая будет служить экраном.
- Автомобиль следует поставить на расстоянии пяти метров от экрана. Впереди должен сидеть пассажир. Также можно положить в автомобиль груз весом в 75 килограмм.
- На экране надо начертить горизонтальную линию на уровне 600 мм, а также вторую линию на 75 мм ниже первой.
- Затем нужно начертить три вертикальные линии – две крайние линии должны соответствовать центрам фар, а средняя должна располагаться посередине между ними.
- Ручку гидрокорректора фар следует перевести в положение, соответствующее минимальной нагрузке.
- Одну из фар надо закрыть картонкой или листом фанеры.
- Затем выполняется настройка пучка света согласно схеме. Регулировка осуществляется винтами с пластиковыми головками, которые расположены с тыльной стороны блок-фар. Они поворачивают оптический элемент вокруг горизонтали и вертикали оси.
- Далее надо точно так же отрегулировать вторую блок-фару.
Вот, собственно, и вся информация о том, как настроить ближний свет фар.
Ближний свет фар на ВАЗ 2110 может перестать светить по разным причинам, однако, в любом случае неисправность всегда можно найти и устранить самостоятельно. При этом не стоит забывать и о регулировке направления световых пучков, от которых во многом зависит эффективность головного освещения.
Получить дополнительную полезную информацию по обозначенной теме можно из видео в этой статье.
Штраф за неисправную подсветку номера
Первым нормативным актом, к которому следует обратиться, является пункт 2.3.1 Правил дорожного движения. Согласно нему, передвижение до места ремонта с неисправной подсветкой регистрационного знака возможно, если водитель не может устранить неисправность на месте. Правонарушением это не является, так как такая неисправность не указана прямо как обязательное условие запрета эксплуатации.
Однако, при передвижении в темное время или в условиях недостаточной видимости, независимо от причины, почему не горит подсветка номера, отсутствие освещения ГРЗ (государственного регистрационного знака) однозначно превращает задний номерной знак в «нечитаемый» по трактовке закона. В этом случае уже вступает в силу Кодекс об административных правонарушениях, в редакции от 29 декабря 2020 года, утверждающий:
«. Статья 12.2. Управление транспортным средством с нарушением правил установки на нем государственных регистрационных знаков
1. Управление транспортным средством с нечитаемыми, нестандартными или установленными с нарушением требований государственного стандарта государственными регистрационными знаками, за исключением случаев, предусмотренных частью 2 настоящей статьи, влечет предупреждение или наложение административного штрафа в размере пятисот рублей. »
Таким образом, езда с полностью неработающей подсветкой заднего номерного знака в светлое время для сотрудника ГИБДД может быть лишь основанием для предупреждения об этой неисправности водителя, в то время как в темное время – это уже является поводом для составления протокола об административном правонарушении.
Важно! Речь о нечитаемости номерного знака может идти только в том случае, если не горят все лампы подсветки номерного знака. Если горит одна из них, сотрудник ГИБДД не вправе привлекать водителя к административной ответственности. Под трактовку закона подпадает и сильное загрязнение плафонов подсветки номера
Под трактовку закона подпадает и сильное загрязнение плафонов подсветки номера.
Не работает свет в салоне
Рано или поздно большинство владельцев автомобилей сталкивается с тем, что перестает работать освещение салона. Рассмотрим причины этой неисправности и разберемся, что делать в том или ином случае.
Чтобы понимать, где искать причину поломки, нужно понимать, как вообще работает система освещения салона. Перед вами типичная упрощенная схема. В нее может быть включено еще много различных устройств, но автомобили разные и нарисовать схему под каждый конкретный экземпляр нельзя. В большинстве случаев свет в салоне подключен так:
А теперь пройдемся по причинам, которые могут вызвать отказ салонного освещения.
Причина №1: Перегоревшая лампочка
Очень просто и элементарно, однако некоторые автовладельцы начинают поиск «неисправности» в глубинах электрики. Не надо – просто проверьте лампу. Можно просто посмотреть на нить, а можно и прозвонить тестером. Последний вариант гораздо точнее поможет определить перегоревшую лампочку – иногда сгорает не спираль, а контакт внутри цоколя и с виду все выглядит вполне исправно.
Причина №2: Перегоревший предохранитель
Вторая причина, по которой может не работать свет в салоне – сгоревший предохранитель. Практически всегда салонное освещение «делит» предохранитель с другими устройствами. Поэтому если вместе со светом перестали работать, например, часы или магнитола, то вероятность сгоревшего предохранителя крайне велика.
Найдите нужный предохранитель в соответствующем блоке и убедитесь в его целости. Если предохранитель все же сгорел, вероятно, для этого есть причина – короткое замыкание. Поэтому, не факт, что после вставки нового предохранителя все заработает. Вполне возможно, что он тут же сгорит. Если это произошло – замыкание точно есть. Нужно узнать, как найти короткое замыкание в автомобиле.
В то же время не всегда перегорание предохранителя происходит по причине «коротыша». Его перемычка может быть просто старой (уставшей) или сделанной из некачественного материала.
Причина №3: Окислившийся контакт
Контактов в цепях освещения салона предостаточно. Но больше всего окислению подвержены контакты внутри плафона и концевики дверей. Концевики очень часто окисляются во многих российских автомобилях, так как не имеют резинового кожуха.
Определить окислившийся контакт очень просто – достаточно на него посмотреть. Снимите плафон, разберите его и убедитесь в чистоте контактов. Если есть окислы, почистите их небольшой плоской отверткой или мелкой шкуркой. То же самое проделайте и с концевиками – каждый такой выключатель нужно снять и осмотреть. Перед тем, как снимать концевики, лучше отключить аккумулятор, потому что очень часто при снятии происходит замыкание плюсового провода выключателя о кузов.
Причина №4: Перебитый провод
Причиной, почему не работает свет в салоне, может быть и перебитый провод. Особенно подвержены повреждениям провода, которые вынуждены гнуться из-за места своего расположения. Так, часто переламываются провода, проведенные в крышку багажника или двери. Это происходит из-за частых скручиваний или изгибов провода при открытии данных элементов кузова. По идее проводка салонного освещения ни в двери, ни в багажник не заходит, но общий смысл одинаковый – провод может быть перебит, передавлен или разорван.
Чтобы найти место перебоя провода, потребуется тестер. С его помощью проверьте нужно прозвонить каждый участок электрической цепи, начиная от плафона к блоку предохранителей.
Здесь приведены общие причины, по которым может не работать свет в салоне. Однако, как говорилось в самом начале статьи, в схему салонного освещения могут быть включены различные устройства. Например, блок управления салонным светом, сигнализация, блок бортовой системы контроля и т.д. Наличие таких устройств усложняет поиск неисправности, потому что причина может быть внутри блока и даже представлять собой «глюк» электроники.
«Вычислить» некий электронный блок, который мешает свету работать можно тем же тестером. Грубо говоря, если напряжение по проводу салонного освещения входит в этот блок, но не выходит, значит, внутри присутствует электрический обрыв. Диагностику сложных электронных устройств лучше доверить специалистам.
Другие причины неисправности стоп-сигналов
Иногда причиной, почему не горит стоп-сигнал на автомобиле, бывает сбой в работе электроники. В этом случае машину лучше отвезти на станцию техобслуживания.
Встречаются также исключения, например, когда попадается бракованная лампочка. Кроме того, лампы могут перегореть вследствие естественного износа. В этих случаях проблема решается путем простой их замены.
Не стоит забывать о том, что обращаться нужно только в проверенные мастерские. Зачастую вмешательство неквалифицированных работников приводит к появлению дополнительных неисправностей.
Однако здравствуйте! Пишу опять я. Значит у меня с началом холодов начались косяки в проводке. Все началось с того, что машина не заводилась с ключа и с брелка. А именно щелкал стартер и не крутил. Думал стартеру каюк, и правда сняв его и разобрав он был весь в масле и грязи. Снял якорь а там магниты отвалились от корпуса и прилипли к якорю. Блин обида, купил новый стартер за 2600 рублей, бошовский
Поставил на место, вроде заводится, ура проблема ушла Но нет! Через 2 дня опять началось, заводится не хочет и все тут. А если проводом замкнуть + аккума и маленькую маму на втягивающем, стартер крутиться и машина заводится Че вот за фигня? С ключа и брелка не заводится, а с провода только в путь. Менял все! Релюхи зажигания, стартера, провод от стартера (маму) в косу общей проводки. Чистил и менял контактную группу зажигания. Проблема так и осталась
Компанией сняли даже блок предохранителей и разобрали его в талого до дорожек — все дорожки в идеале. Блин что такое с этим автомобилем?
Потом с братушонком на Висте (Санек здарова! :)) Посидели, поковыряли провода, все провода от замка зажигания и сигналки открутили и по новой прикрутили, проблема ушла, заводится! Хз что сделали, но пока уже вторую неделю езжу без перебоев, тьфу тьфу тьфу
Далее после решения этой проблемы появилась вторая, пропал стоп сигнал! Сначала я снял и поменял лампочки, уж больно одна аж серебристая была, вторая ржавая вся какая то. Лампочки новые — стопы не горят! Пошел дальше, предухрон! Рабочий — ибо горят плафоны в салоне (F 17 предухрон 7.5 ампер отвечает за свет в салоне и задние стоп огни) Блин ну тогда хз где искать. Снял лягушку в ногах, прозвонил цешкой, рабочая. На проводах + есть от лягушки которые идут. Платы снимал, звонил от прибора плюсом и минусом, платы рабочие, лампочки загораются.
Звоню Саньку на висте. Приезжает смотрит, говорит где крышка багажника открываетсязакрывается там в резинке провод перетерло. Если не в резинке дело значит всю проводку сказал смотреть.
Хз как то не верю! Блин! И в один из холодных зимних выходных вечеров я разобрал всю машину, всю заднюю часть, потолок багажника сзади, пороги, накладки, снял часть ковролина снял. Все провода в идеале. Нет не где не гнили не ударов, негде ничего не перетерло. Злой пошел домой, хз где искать.
Сегодня на работе в свободную минут зашел в инет почитать, оказывается есть такая проблема и не у меня одного, даже тут на драйве вопрос задавали, и от одного человека услышал про некую «Сороконожку» в блоке предохранителей. Большая и длинная такая релюха.
Начал активней шарить в инете, и нарыл инфу что это «Сороконожка» отвечает за свет задних стоп сигналов. Бегу к машину, смотрю, а у меня такой штуки и в помине нету, у меня там простые смычки. Блин че реле покупать чтоли? Хотя раньше стопы работали… Дождался конца рабочего дня. Вытаскиваю смычки и вставляю по другому, бах погас свет в салоне, сгорел предухрон, меняю комбинацию, ставлю новый и УРА Все работает, оба стопа горят. Ура! А я блин дурак пол машины разобрал, а дело было вот тут рядом с ногой, смычки только местами поменять… Вообщем проблема решена, и вот фото окончательное, как что должно находится в месте этих самых смычек, надеюсь моя тема кому то поможет!
Прибор панелей
Примечание: в полноценной инструкции по эксплуатации автомобиля ВАЗ 2110 указывается необходимость полного разбора приборной панели, для ее снятия. После того, как приборная панель будет разобрана, можно самостоятельно заменить неисправные элементы.
- Для выполнения работ с электрической проводкой, следует обезопаситься и произвести отсоединение клеммы «минус» с аккумуляторной батареи.
- Накладки рулевой колонки являются декоративными. Их необходимо отделить от приборной панели.
- Демонтируется руль автомобиля. Пластина звукового сигнала остается без изменений.
- Переключатели, которые размещены под рулевым колесом, необходимо отделить от автомобиля.
- При их отсоединении понадобится отключить провода и их элемент подключения.
- Корректор работы фар имеет регулятор (специфический переключатель положений). Его необходимо демонтировать.
- Следующим шагом станет отвинчивание гайки, которая располагается под данным регулятором.
- Производится вскрытие монтажного блока.
- Открывается доступ к месту размещения предохранителей (они могут перегореть, а потому необходимо проверить их исправность) и блоку реле. Возможно, будет достаточно их заменить. Здесь необходимо открутить винт крепления кронштейна. Он располагается в левой части.
- Отсоединяется колодка проводов от системы зажигания. Необходимо открутить и винт, который крепит кронштейн.
- Наконечники, в количестве двух штук, отсоединяются от выключателя сигналов торможения.
- Накладка на консоли имеет два винта. Необходимо удалить их из автомобиля.
- Освобождается кронштейн консоли.
- Винт крепления приборной панели и воздуховода необходимо выкрутить.
Примечание: Все имеющиеся под приборной панелью провода необходимо отсоединить. Для удобства предстоящей сборки данных механизмов, необходимо их пометить, так как их количество велико.
- Отсоединяется крепление проводов панели от остальной системы подачи электроэнергии.
- Датчик иммобилайзера необходимо отсоединить, а именно его провода.
- Аналогичные действия происходят с правой частью панели.
- Извлекается гайка крепления кронштейна.
- Отсоединяются провода, идущие от прикуривателя.
- Ту же операцию необходимо проделать с проводами противотуманных фар.
- Перчаточный ящик в верхней части имеет болт. Его необходимо изъять из разъема.
- Оба винта нижнего крепления приборной панели откручиваются.
- С передней левой стойки извлекается уплотнитель.
- Демонтируются пластиковые держатели.
- Та же технология применяется к правой стойке.
- Снимаются решетки вентиляции.
- Под ними имеется два болта, которые необходимо открутить и удалить.
- Приборная панель слегка, сантиметров на 10-ть, отводится в салон.
- После того, как приборная доска остается в салоне, необходимо отсоединить оставшиеся провода около левой стойки двери и рядом с рулевой колонкой.
После проведения данных пунктов, можно смело приступать к замене датчиков, подсветки и прочих составных элементов приборной панели. Процесс сборки происходит в противоположном порядке разборки. Соответствующее видео и фото помогут сделать все правильно своими руками. Конечно же, если все делать так, как требует инструкция. Детали, лампочки, предохранители и т.д. можно приобрести в специальном магазине. Цена на них не слишком велика. Возможно, придется потратить время на подборку деталей. Их разнообразие может повлечь массу разнообразных ситуаций. Иногда, детали просто не подходят к какому-либо механизму. Наилучшим вариантом станет использование в виде примера старой детали.
Источники
- http://spike.su/index.php/Подсветка-салона-ВАЗ-2110-2111-2112.html
- http://masteravaza.ru/salon/osveshhenie/osveshhenie-salona-vaz-2110-524
Фонарик для индивидуальной подсветки

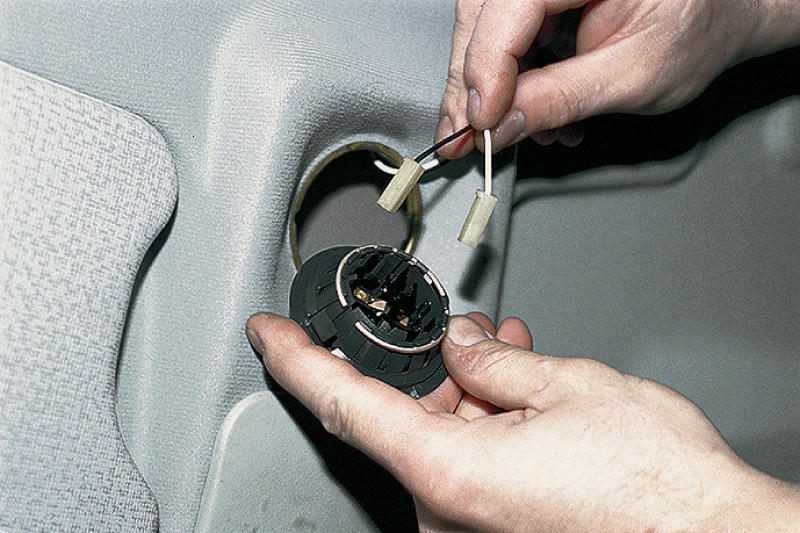

Одним из элементов освещения салона является фонарик для индивидуальной подсветки. Он светит прямым лучом. Для одного человека его освещения вполне достаточно. Иногда настает необходимость его чистки, ремонта или замены. Для осуществления доступа к нему необходимо:
- Совершить прокручивание наружного кольца крепления по ходу часовой стрелки. Специальной отверткой, при максимальной аккуратности, поддевается корпус фонаря и последний извлекается из своего места.
- Чтобы произвести полное отсоединение данного механизма, необходимо совершить отсоединение колодки проводов от механизма.
- Лампа фиксируется при помощи особых фиксаторов, которые чем-то напоминают действия пружины. При легком разведении их в стороны, лампочка и ее патрон свободно извлекается из фонарика.
- Лампа изымается из патрона простыми оборотами против хода часовой стрелки.
- Лампа и сам фонарик устанавливается на прежнее место теми же действиями, но совершать их необходимо в обратной последовательности.
Не работает свет в салоне на ВАЗ-2114: фото и видео
Что делать, когда внезапно пропал свет в салоне ВАЗ-2114? Многие автомобилисты скажут – ехать к электрику и пусть он разбирается. Но мы попробуем найти причину и методы устранения, когда пропало освещение салона сами.
Почему не горит свет в салоне (основные причины)
Схема электрооборудования автомобиля, которую необходимо изучить прежде, чем приступать к работе
Освещение салона автомобиля – это часть электрики, а поэтому, в любом случае, стоит проблему искать именно в этой части машины. Конечно, рекомендуется изучить, хотя бы поверхностно, технические схемы электрики, чтобы быть хоть немного в теме.
Итак, что же понадобиться? Подробная схема электроузлов автомобиля, немного смекалки и минимальный набор инструментов. Рассмотрим места, где может скрываться проблема:
- Лампочка.
- Плафон.
- Предохранитель.
- Проводка.
Чиним свет и знакомимся с электрикой
Поскольку определены основные места неисправности, можно смело перейти непосредственно к методам решения проблемы. Стоит отметить, что с автомобильной электрикой — не все так просто, но поскольку это ВАЗ-2114, то здесь можно сказать всё предельно ясно. Перейдём к методам решения проблемы.
Лампочка
Первое, что необходимо проверить – это лампа освещения, поскольку именно её перегорание могу стать причинно того, что пропал свет в салоне автомобиля.
Для того чтобы её достать придётся снять крышку плафона. После этого необходимо проверить есть ли нить раскаливания, и вставить лампу в контрольно-измерительный прибор или просто подключить к АКБ. Если лампа загорелась, то причина неисправности не в ней.
Плафон
Проблема может скрывать в плафоне
Неоднократно, причиной неисправности становился сам плафон, где просто поплавилась контактная группа и замкнула, что вызвало перегорание или сгоревший предохранитель.
Для его диагностики потребуется демонтировать с автомобиля и визуально осмотреть. А также рекомендуется прозвонить контакты, идущие от лампы к проводке.
Предохранитель и реле на ВАЗ-2114
Замена предохраните может решить проблему
Следующей причиной становится сгоревший предохранитель освещения салона. Перегорать эта деталь может вследствие короткого замыкания, которое по разным причинам возникает в бортовой цепи. Зачастую замыкание вызвано именно неисправностью плафона.
Реле подсветки салона отмечено стрелочкой. Нередко контакты подгорают и не дают включиться свету
Проводка
Обрыв проводки может послужить причиной неисправности
Электрическая проводка – ночной кошмар любого автолюбителя. Одним всё понятно, а вот для других – это «тёмный лес». Так, в процессе диагностических операций необходимо прозвонить провода, идущие от плафона к питанию или кнопке.
Причин неисправности света салона в ВАЗ-2114 мало и каждый начинающий автолюбитель сможет определить причину неисправности. Стоит помнить, если автолюбитель не уверен, что сможет разобраться с проблемой, то лучше всего обратиться в автосервис.
Настройка внутреннего освещения
Установите оригинальную лампу внутри ВАЗ 2110
Однако многие производители автомобилей по-своему пытаются найти новые методы улучшения внутреннего освещения своих творений, как и сами автомобилисты, которые сами экспериментируют с автомобилями. Фактически, само освещение выглядит хорошо, оно красивое, удобное и практичное. В большинстве случаев вы можете сделать извещение о пороговых значениях, которые будут срабатывать, когда вы откроете двери или выделите необходимые панели
Конечно, подсветка может быть установлена в любых местах, где все хотят, но теперь мы обращаем внимание на освещение интерьера ВАЗа
Заметка! Исходя из практики, можно отметить, что внешнее осветительное устройство будет относительно тяжелым, и не все ручные изменения в машине разрешены законом.

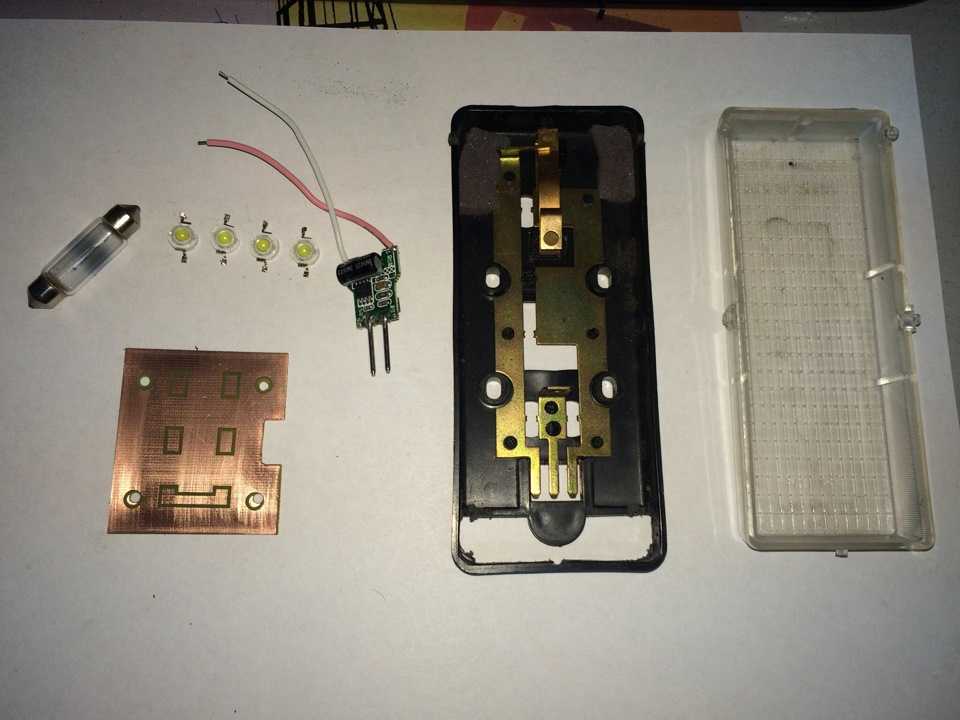

Лампа в кабине ВАЗ 2110 и ее замена
Например, если установлена неоновая подсветка дна, существует риск не проходить осмотр транспортного средства. Да, внешнее освещение выглядит красиво, но сначала вам нужно создать удобство для водителя и пассажиров.
Методы диагностики фар на ВАЗ-2114
Опухший прямо возле луча
Собственно, диагностика сводится к проверке целостности нитей на лампах, наличию надежного контакта, проверке реле. Однако, кроме того, вам следует вызвать проводку от фары к блоку предохранителей.
Для диагностики цепи необходимо использовать электрическую цепь, найти на ней оба провода, которые отвечают за работу ближнего света.
В зависимости от года выпуска ВАЗ-2114, цветовое обозначение может быть разным.
Наша задача состоит в том, чтобы постепенно обзвонить каждый из участков цепи и установить местоположение разомкнутого или короткого замыкания. Поврежденная часть провода заменяется новой, цепь проверяется и собирается в рабочем состоянии. Удачи всем и яркого света!
Несколько раз мне приходилось менять лампы исключительно из-за откровенно китайского грязного качества. Он сгорел через пару недель. Он грешил даже на напряжения питания, на генератор и на проводку. Но мы сделали все для того, чтобы попасть туда, нужно делать все вслепую, на ощупь и постараться не сломать крепеж без умения. Когда он взял качественные лампы по совету электрика, проблема сразу ушла.
Источник
Схема включения ближнего света ваз 2110
Автомобили admin26.02.2020
Схема электропроводки и поиск неисправностей
Одну из важных ролей в автомобиле играет электропроводка. От неё зависит правильна работа основных устройств и систем, а также автомобиля в целом. Сегодня рассмотрим принципиальные схемы электропроводки семейства ВАЗ-2110.
Электропроводка ВАЗ-2110 двух типов: карбюратор и инжектор. В них есть небольшие отличия, но основные принципы в работе и прокладывании проводки одинаковые. По месту расположения проводка различается на: подкапотную и салонную. Все электрооборудование автомобиля соединено с помощью проводов определённого цвета. К каждому элементу через колодки, предохранители идет свой жгут проводов.
Напряжение бортовой сети 12В постоянное, минус на корпусе автомобиля.
Имея схему электропроводки и зная принципы работы основных узлов автомобиля совсем не трудно найти неисправность и причину её возникновения.
Перед началом ремонта электропроводки автомобиля (если это не связано с поиском неисправности) с аккумулятора (АКБ) следует снять клеммы.
Электрическая схема карбюраторной системы зажигания автомобиля
На первых выпусках ВАЗ-2110 устанавливался карбюратор, который впоследствии сменился на инжектор, как более современная и надежная система, обеспечивающая экономичную стабильную работу двигателя. Электропроводка двигателя с карбюратором включает в себя практически те же системы жизнеобеспечения автомобиля, что и с инжектором.
| 1 – блок-фара | 37 – комбинация приборов |
| 2 – датчик износа колодок передних тормозов | 38 – выключатель заднего противотуманного света |
| 3 – датчик включения электродвигателя вентилятора | 39 – контрольная лампа противотуманного света |
| 4 – электродвигатель вентилятора системы охлаждения двигателя | 40 – контрольная лампа обогрева заднего стекла |
| 5 – звуковой сигнал | 41 – часы |
| 6 – генератор | 42 – выключатель обогрева заднего стекла |
| 7 – датчик уровня масла | 43 – подрулевой переключатель |
| 8 – блок управления электромагнитным клапаном карбюратора | 44 – колодка для переключения проводов при установке блок-фар другого типа |
| 9 – контроллер отопителя | 45 – выключатель освещения приборов |
| 10 – выключатель клапана рециркуляции | 46 – выключатель зажигания |
| 11 – лампа подсветки рычагов управления отопителем | 47 – колодки для подключения жгута проводов очистителей фар |
| 12 – коммутатор | 48 – розетка для переносной лампы |
| 13 – концевой выключатель карбюратора | 49 – плафон направленного света |
| 14 – датчик контрольной лампы давления масла | 50 – выключатель сигнала торможения |
| 15 – свечи зажигания | 51 – плафон освещения салона |
| 16 – электромагнитный клапан карбюратора | 52 – блок бортовой системы контроля |
| 17 – датчик указателя температуры охлаждающей жидкости | 53 – датчик указателя уровня топлива |
| 18 – распределитель зажигания | 54 – выключатель аварийной сигнализации |
| 19 – катушка зажигания | 55 – датчик ремня безопасности водителя |
| 20 – стартер | 56 – прикуриватель |
| 21 – электродвигатель вентилятора отопителя | 57 – лампа подсветки пепельницы |
| 22 – дополнительный резистор электродвигателя отопителя | 58 – выключатель лампы освещения вещевого ящика |
| 23 – датчик скорости | 59 – колодка для подключения бортового компьютера |
| 24 – выключатель света заднего хода | 60 – лампа освещения вещевого ящика |
| 25 – микромоторедуктор привода заслонки отопителя | 61 – боковой указатель поворота |
| 26 – клапан рециркуляции | 62 – выключатель в стойке передней двери |
| 27 – датчик уровня тормозной жидкости | 63 – выключатель в стойке задней двери |
| 28 – колодки для подключения электродвигателя омывателя заднего стекла | 64 – выключатель контрольной лампы стояночного тормоза |
| 29 – аккумуляторная батарея | 65 – фонарь освещения багажника |
| 30 – электродвигатель омывателя ветрового стекла | 66 – датчик температуры воздуха в салоне |
| 31 – датчик уровня омывающей жидкости | 67 – наружный задний фонарь |
| 32 – датчик уровня охлаждающей жидкости | 68 – внутренний задний фонарь |
| 33 – электродвигатель очистителя ветрового стекла | 69 – фонарь освещения номерного знака |
| 34 – монтажный блок | 70 – колодка для подключения элемента обогрева заднего стекла |
| 35 – колодки для подключения жгута предупредительного света | 71 – колодка для подключения дополнительного сигнала торможения |
| 36 – переключатель наружного освещения |
