ГАЗ 31 (3110 — 406 движок) › Бортжурнал › Трёхуровневый реле-регулятор напряжения 67.3702-02

Обратил внимание, что напряжение на аккумуляторе на холостых оборотах 12,8 В. Учитывая то, что я редко совершаю длинные поездки, аккумулятору этого явно не хватало для зарядки

В итоге каждые два месяца приходилось снимать его для зарядки.Случайным образом наткнулся на статейку про трёхуровневый регулятор напряжения.

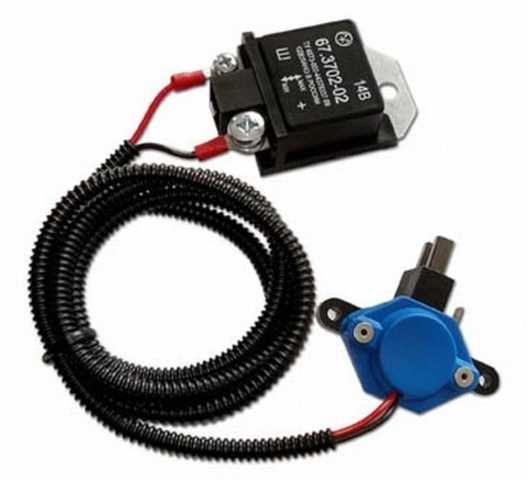

Трёхуровневый регулятор напряжения. Основные характеристики: Напряжение настройки — Три уровня: 13,6 V — низкое- 14,2 V — номинальное- 14,7 V — высокое. Генераторы 3002.3771, 3202.3771, 3212.3771, 4302.3771, 94.3701, 9402.3701, 9422.3701

Его номер 67.3702-02, где последние две цифры (02) обозначают исполнение щёточного узла для разных генераторов. Приобрёл такую штуку, смонтировал. Никаких сложностей по установке нет.

Установка регулятора напряжения

— Извлечь из генератора штатный щеточный узел с регулятором напряжения.— Установить щеточный узел комплекта в генератор и надежно закрепить.— Установить регулятор напряжения в удобном месте отверстием основания на свободную шпильку «массы», очищенную от грязи и ржавчины, и надежно закрепить.— Переключатель уровня регулируемого напряжения установить в одно из трех положений в зависимости от условий эксплуатации.

— Положение переключателя «min» — для работы при высокой температуре окружающей среды (выше 20ºС), а также при эксплуатации в особо тяжелых условиях (движение в пробках, затяжные подъемы в горах и пр.);— Среднее положение переключателя – для работы при температуре окружающей среды от 0ºС до 20ºС;— Положение переключателя «max» — для работы при низкой температуре окружающей среды (ниже 0ºС), а также для подзарядки разряженного аккумулятора.

Перейдём к испытаниям.

Первый режим — минимум. Сразу хочу предупредить, что переключать лучше на заглушенном авто для исключения выхода из строя регулятора.

Полный размер13,45 В. Немного ниже, указанного в инструкции (13,6В).

Полный размерЗдесь всё чётко.

А теперь максималка.

Полный размерДаже немного выше указанного.

Видео:Пропала зарядка ЗМЗ 406Скачать

Это были измерения без нагрузки на холостых оборотах. Проверим просадку напряжения с включенным ближним светом.

Полный размерПросадка всего 0,09В. Просто отлично.

— фары светят ярче— стеклоочистители стали двигаться бодрее— вентилятор печки крутит быстрее (поток воздуха увеличился)— мощнее искра (по ощущениям машина стала резвее и экономичнее)— аккумулятор уже два года не заряжаю

Два года — полёт нормальный. Хотя мой знакомый ставил такую штуку на ВАЗ, через месяц уже не работал, выдавал 18 В. Всё зависит от качества, мне повезло.

Описание

Генераторы бывают разными по мощности, и способны вырабатывать разный по величине ток

Стандартный источник тока рассчитывается с небольшим запасом по мощности, но здесь не берется во внимание дополнительное потребление электроэнергии. Дополнительными потребителями энергии могут быть:

• электростеклоподъемники;
• электроантенна:
• аудиосистема;
• кондиционер;
• дополнительный вентилятор охлаждения в салоне;
• дополнительный моторчик печки.

• у такой электрической машины более высокая цена;
• габаритный узел не всегда может подойти по размерам.

Генератор, как и любая другая деталь в автомобиле, имеет свойство ломаться, всего существует несколько видов неисправностей:

Причин возникновения шума может быть несколько:

• изношены или установлены дефектные подшипники;
• имеет дефекты приводной ремень;
• натяжка ремня слабая, и поэтому возникает свист;
• крыльчатка задевает за ремень или корпус генератора;
• поврежден шкив;
• открутился генераторный крепеж.

Если напряжение в бортовой сети автомобиля выше допустимой нормы, причина неисправности здесь одна – вышел из строя реле регулятор. По этой же причине может быть и недозаряд – регулятор напряжения не справляется со своими функциями.

Если зарядки не хватает, или она полностью отсутствует, причин возникновения таких неполадок может быть несколько:

• изношены щетки в щеточном узле;
• присутствуют обрывы или замыкание в обмотке якоря;
• эти же самые дефекты имеются в статорной обмотке;
• неисправен диодный мост.

Неисправности

За время эксплуатации, данный узел может выходить из строя. Среди популярных проблем стоит отметить:

• Износ щеток. Если угольные элементы существенно стерты, устройство не будет вырабатывать нужное напряжение с заданной силой тока. Данный элемент подлежит только замене. Обычно щеточный механизм выхаживает около 50 тысяч километров. Его можно заменить прямо на месте, но если это генератор «Газели» с 405-м мотором, лучше снять деталь полностью. Это выйдет быстрее, так как щетки находятся в неудобном месте.
• Неисправность диодного моста. В данном случае необходима замена выпрямителя целиком. Более экономный вариант – замена отдельных диодов в подкове. Но их нужно правильно запрессовать в фиксатор, что требует наличия определенных навыков.
• Износ или повреждение шкива. В такой ситуации генератор не будет работать на полную мощность. Деталь не ремонтируется и меняется целиком на новую.
• Замыкание обмотки статора. В идеале, ее нужно менять полностью. Но можно попытаться перемотать обмотку заново. Однако эта операция занимает очень много времени.
• Износ подшипника. Поскольку он неразборной и смазка в нем запрессована на весь срок службы, деталь меняется полностью.
• Выход из строя регулятора напряжения (так называемой шоколадки). Эту неисправность можно определить по «гуляющей» стрелке напряжения на панели приборов.
• Повреждение или износ ремня генератора. Обычно эта деталь служит около 60 тысяч километров. Но замена может наступить и раньше, если ремень имеет повреждения на своей структуре. Это трещины, надрывы и надрезы. Поскольку ремень – это расходный материал, его обязательно заменяют новым, без каких-либо попыток ремонта.

1.2 Принцип действия генератора

На автомобиле «Волга»-3110 устанавливают генераторы 9422.3701. Генераторы представляют собой трехфазную синхронную электрическую машину с электромагнитным возбуждением. В генераторы встроены кремниевые выпрямители, кроме того, в генераторы 9422.3701 встроены регуляторы напряжения. Регулятор поддерживает напряжение генератора в заданных пределах.

Ротор генератора приводится во вращение поликлиновым ремнем привода вспомогательных агрегатов от шкива коленчатого вала двигателя.

Использование на современных автомобилях генераторов и транзисторных регуляторов переменного тока значительно упростило процессы обслуживания и ремонта электрооборудования.

Основными неисправностями генератора являются: износ контактных колец и щёток, различные поломки щёткодержателей, обрыв в обмотках возбуждения ротора и статора, межвитковые замыкания в обмотках статора и замыкание их на корпус, пробой или обрыв диодов выпрямительного блока, ослабление, чрезмерное натяжение или износ приводного ремня и др.

Основными неисправностями реле-регулятора является неправильный уровень регулируемого напряжения, которое для автомобиля ГАЗ-3110 должно быть в пределах 13,5-14,7 В.

Ограничивающее напряжение проверяют при выключенных потребителях тока и повышенной частоте вращения коленвала двигателя.

Работоспособность генератора оценивают по напряжению при включении потребителей тока (приборов освещения) на частоте вращения коленчатого вала, соответствующей полной отдаче генератора. При этом напряжение должно быть не ниже 12 В.

Однако подобная методика проверки даже при наличии дополнительного режима испытания не может выявить такие характерные, хотя и редко встречающиеся неисправности генераторов перемен-ного тока, как обрыв или замыкание обмоток статора на корпус (массу) или пробой диодов выпрямителя ввиду значительных резервов работоспособности генератора.

При исправной работе генератора диапазон колебаний напряжения в сети не превышает обычно 1,12 В. При одном пробитом (закороченом) диоде в результате потери его выпрямляющих свойств диапазон изменения напряжения увеличивается до 2,5-3 В при общем снижении частоты его колебаний.

Средний уровень напряжения, показываемый вольтметром, при этом не меняется, однако скачки напряжения приводят к снижению долговечности батареи и других элементов электрооборудования. Аналогичные явления имеют место при обрыве или замыкании обмоток статора на корпус.

Указанные неисправности легко выявляются по характерному виду осциллограмм.

Неисправный генератор подлежит замене для ремонта. Ограничивающее напряжение для реле-регулятора 13.3702-01 не подлежит регулировке и, поэтому неисправное устройство необходимо заменить.

Таблица 1.1. Возможные неисправности генератора, их причины и способы устранения.

Причина неисправности	Способ устранения
1	2
Генератор работает, но аккумуляторная батарея заряжается слабо или не заряжается совсем
Слабое натяжение ремня привода генератора	Отрегулировать натяжение ремня
Повреждение регулятора напряжения	Заменить регулятор напряжения
Ослабло крепление проводов на генера-торе или аккумуляторной батарее, окислились клеммы аккумуляторной батареи, обрыв электропроводов	Затянуть клеммы, зачистить клеммы аккумуляторной батареи, заменить поврежденные провода
Износ или зависание щеток генератора	Заменить щеткодержатель в сборе со щетками или восстановить подвиж-ность щеток в щеткодержателе
Повреждение обмотки возбуждения	Проверить пайку выводов обмотки возбуждения к контактным кольцам и при необходимости восстановить ее или заменить обмотку возбуждения
Пробит один из диодов выпрямительно-го блока	Заменить выпрямительный блок
Повышенный износ щеток и контактных колец
Повышенное биение контактных колец	Прочистить и прошлифовать контактные кольца
Замасливание контактных колец	Устранить причину замасливания и очистить бензином контактные кольца
Изменение упругости пружин щеток	Заменить щеткодержатель
Перезарядка аккумуляторной батареи
Неисправен регулятор напряжения	Заменить регулятор напряжения
Неисправна аккумуляторная батарея	Заменить аккумуляторную батарею
Повышенный шум при работе генератора
Выход из строя подшипников генерато-ра	Заменить дефектные подшипники
Задевание ротора за полюса статора	Заменить дефектные подшипники
Износ посадочного места под подшип-ник в крышке генератора	Заменить крышку генератора

Неисправности генераторов «Газель»

Генератор, как и любая другая деталь в автомобиле, имеет свойство ломаться, всего существует несколько видов неисправностей:

• полностью пропадает зарядка;
• идет «недозаряд»;
• появляется большое напряжение в сети (более 14,7 Вольт);
• генератор начинает шуметь.

Причин возникновения шума может быть несколько:

• изношены или установлены дефектные подшипники;
• имеет дефекты приводной ремень;
• натяжка ремня слабая, и поэтому возникает свист;
• крыльчатка задевает за ремень или корпус генератора;
• поврежден шкив;
• открутился генераторный крепеж.

Если напряжение в бортовой сети автомобиля выше допустимой нормы, причина неисправности здесь одна – вышел из строя реле регулятор. По этой же причине может быть и недозаряд – регулятор напряжения не справляется со своими функциями.

Если зарядки не хватает, или она полностью отсутствует, причин возникновения таких неполадок может быть несколько:

• изношены щетки в щеточном узле;
• присутствуют обрывы или замыкание в обмотке якоря;
• эти же самые дефекты имеются в статорной обмотке;
• неисправен диодный мост.

На автомобиле «Газель» генератор достаточно легко можно отремонтировать, но если дефектов в нем слишком много (например, неисправны одновременно ротор и статор), легче купить новый узел и поменять его.

Диагностика узла

Рассмотрим процесс диагностики на примере двигателя ЗМЗ-402, процедура проверки должна осуществляться с помощником:

1. Для начала нужно завести мотор и подождать, пока он немного прогреется. Нажмите на газ, чтобы обороты силового агрегата увеличились до 3 тысяч в минуту.
2. Затем включите электрооборудование, в частности, оптику (дальний свет), печку, дворники, световую сигнализацию.
3. Когда потребители будут запущены, производится диагностика напряжения на клеммах АКБ. Значение напряжения в данном случае должно быть более 12 вольт, в противном случае следует проверять регуляторное устройство, обмотки, щетки, и кольца. Щетки могли со временем износиться, а контактные кольца окислиться. Чтобы более тщательно проверить работоспособность реле регулятора, надо отключить все оборудование и оставить только габаритные огни. При оборотах мотора около 1000-1200 в минуту значение напряжения должно составить в районе 13.8-14.5 вольт.
4. Если вы хотите проверить цепь возбуждения агрегата, то надо отключить соединительный разъем от регуляторного устройства. Затем к выводу Ш разъема, а также корпусу реле подключаются щупы вольтметра с контролькой.
5. Далее, активируется зажигание. Если лампочка не горит, то возможно, причина кроется в плохом контакте обмотки с контактными кольцами либо обрыве обмотки возбуждения. Также такая неисправность может быть обусловлена зависанием щеток или неработоспособностью контактных колец роторного механизма. Последние могли окислиться, подгореть либо просто износиться (автор видео о диагностике — Евгений Шевин).

«Волги» никогда не отличались особой надежностью, и электрооборудование на машине далеко не идеальное по качеству. Какие в основном неисправности электрической части встречаются на ГАЗ 3110:

Электрическая схема стеклоочистителя Волги 3110

На 406-ом моторе:

• часто «летит» генератор, не всегда его хватает и на 50 тыс. км;
• не слишком надежен блок управления двигателем;
• часто выходит из строя ДМРВ отечественного производства;
• не отличаются высоким качеством датчик фаз – из-за него увеличивается расход топлива.

На 402-ом двигателе:
Перегреваются и выходят из строя коммутаторы;

Устройство и принцип работы

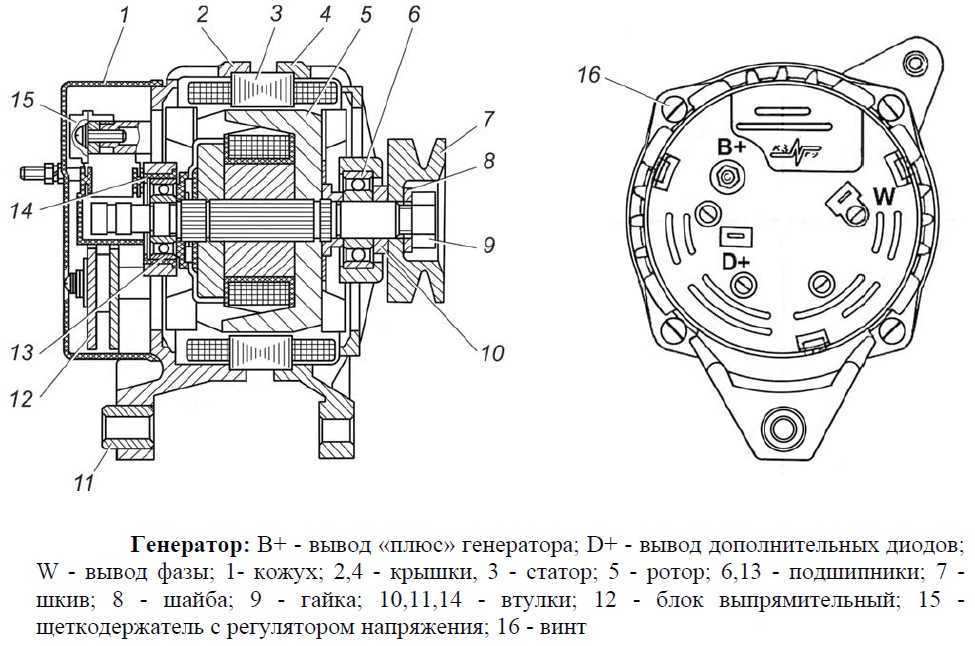

Схема конструкции данного элемента есть в нашей статье. Генератор «Газели» состоит из следующих элементов:

1. Ротора.
2. Втулки.
3. Переднего подшипника.
4. Шайбы.
5. Шпонки.
6. Шкива, благодаря которому элемент приводится в действие.
7. Вентилятора для охлаждения.
8. Передней крышки.
9. Статора.
10. Обмотки.
11. Щеткодержателя.
12. Пружин.
13. Щеток.
14. Заднего подшипника.
15. Крышки.
16. Вала.
17. Контактных колец.
18. Выводов обмотки.
19. Пластин-держателей.
20. Задней крышки.
21. Набора статора.
22. Обмотки.

Сам узел являет собой синхронный трехфазный двигатель со встроенным выпрямителем на диодах и электромагнитным возбуждением. Ротор приводится в действие от шкива коленвала. Передача крутящего момента осуществляется путем клиновидного ремня. Если рассматривать генератор «Газели» с «Камминзом», то здесь используется уже ручейковый ремень. Он более практичен и дольше служит. Крышка и статорный механизм стягиваются при помощи четырех болтов. Вал ротора вращается в специальных подшипниках. Последние помещены внутрь крышки. Что примечательно, смазка в подшипниках заложена на весь срок службы генератора «Газели».

В вал роторного механизма встроен еще один подшипник. Он поджимается посредством пластиковой втулки и фиксируется шайбой на болтах. В статоре есть две обмотки, подключенные параллельно друг к другу. Выпрямитель состоит из шести диодов. Последние устанавливаются в двух металлических пластинах, которые напоминают собой подкову. Данные пластины объединены в выпрямительный блок. Последний фиксируется внутри задней крышки генератора «Газели».

На роторе имеется обмотка возбуждения. Ее выводы припаяны к медным кольцам, что есть на валу генератора. Благодаря угольным щеткам, что находятся в щеткодержателе, осуществляется питание обмоток. Также в конструкции есть регулятор напряжения. Он работает совместно с генератором и не дает возможности давать на АКБ ток, значение которого выше нормы. Для защиты электрического оборудования от неконтролируемых импульсов в системе зажигания в конструкции предусмотрен конденсатор. Он же снижает и радиопомехи. Отметим, что во время работы генератор «Газели Бизнес» сильно нагревается. Чтобы его охладить, в конструкции предусмотрен вентилятор. Благодаря воздушному охлаждению, обмотка и прочие элементы работают в своем температурном режиме. А горячий воздух выводится через предусмотренные в корпусе отверстия.

О классических внедорожниках Уаз и автомобилях повышенной проходимости

В последующих моделях тахометр получал сигнал от системы зажигания, и вывод фазы генератора стал не нужен, если на генераторе он есть, то его просто не подключают.

На видео вверху как раз представлен вариант запуска неподготовленного к зиме автомобиля. Ротор генератора приводится во вращение от шкива коленчатого вала двигателя клиновым ремнем. Аналогично через генератор напряжения щетки получает питание обмотка возбуждения.

Но не обошлось без багов. Резюме Хотя до зимы еще есть время, побеспокоиться об электрических компонентах вашей Газели следует заранее. То есть, заряжаться АКБ начинает на более низких оборотах, чем в штатном варианте.

Стартер тяжело крутит, не может завести двигатель и на вторую попытку аккумулятора не хватает. Всего этого можно избежать, если знать, что именно вам нужно делать… Технические моменты зимней эксплуатации Самый очевидный и актуальный вопрос после холодной ночи под открытым небом — запуск двигателя. Даю нагрузку: дальний, печка, обогрев стекла, еще аварийку включил.

Читайте дополнительно: Установить выключатель двухклавишный с заземлением

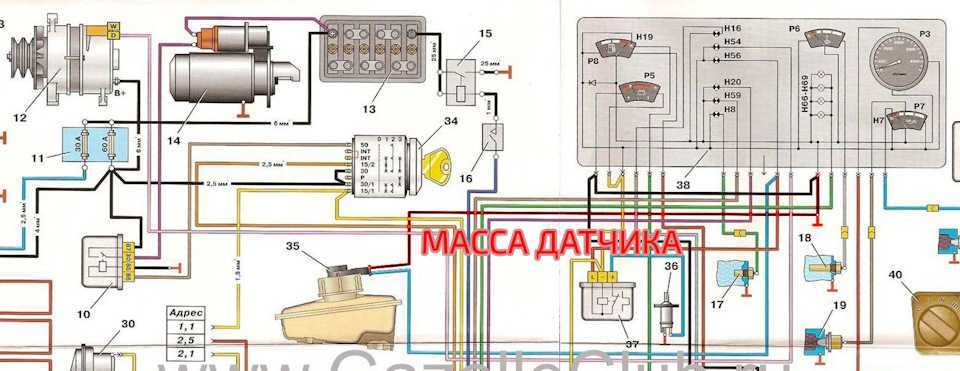

22.8. Схема электрооборудования с двигателем ЗМЗ-402

Комплект установки: генератор Таким образом, ремонт генератора — это замена диодного моста и замена подшипников в остальных случаях выгоднее обменять на восстановленный. Надежность схемы возбуждения не увеличивается: реле-регулятор все так же критичен к хорошей «массе».

Прежде чем снимать генератор проверим его еще раз. Итак, на помощь нам приходят обычные силовые реле.

Вывод отсюда таков: штатный амперный генератор ЗМЗ при оборотах ниже почти не работает. Позвонив знакомому электрику, он сказал два заветных слова и все встало на свои места — Поставь лампочку! Генератор Сначала надо поставить проверочный аккумулятор.

Регулятор напряжения типа Ротор генератора приводится во вращение от шкива коленчатого вала двигателя клиновым ремнем. Щетки генератора Регулятор напряжения Генератор должен обеспечивать в сети постоянный уровень напряжения. Кстати, схема электропроводки Газель Бизнес также не застрахована от подобных случаев.
Трехуровневый регулятор напряжения генератора. Three-level generator voltage regulator.

Ремень генератора Газель

На автомобилях Газель генераторный ремень приводит в движение генератор, тем самым обеспечивая вращение ротора, за счет чего вырабатывается необходимый для бортовой сети электроток. Различные модели двигателей комплектуются разными типами и размерами ремней:

• ЗМЗ-402 – зубчатый или гладкий поликлиновый ремень, размер – 10х1030 мм;
• УМЗ-4216 – такого же типа, как и на моторе ЗМЗ-402, размер – 13х1040;
• ЗМЗ-406 (405) с гидроусилителем руля – многоручейкового типа, длина – 1420 мм;
• ЗМЗ-406 (405) без ГУР – многоручейкового типа, 1220 мм;
• Chrysler – поликлинового типа, 1750 мм;
• Cummins 2.8 – многоручейкового типа, 1226 мм.

• пропадает зарядка;
• слабо качает водяной насос, соответственно, начинает перегреваться двигатель;
• появляется очень неприятный свист ремня.

Описание

Генератор – это электрическая машина, главное назначение которой – преобразование механической энергии в электрический ток. В машине данный элемент используется не только для заряда аккумулятора, но и для питания иного электрооборудования (например, ЭБУ и системы зажигания) на работающем моторе. В «Газели» используется генератор переменного тока. Находится он в передней части двигателя, с левой стороны рядом с основным радиатором.

Что касается характеристик, генератор «Газели» выдает максимальное напряжение в 14 Вольт. Пиковый ток может составлять от 65 до 120 ампер, в зависимости от модели. Но с завода на «Газель» генератор ставится с мощностью не более 80-ти ампер. А если рассматривать первые модификации (95-2002 год), то и вовсе 60.

Как самостоятельно установить зажигание?

Как производится установка зажигания на ЗМЗ 402? Коленвал необходимо поставить в положение, которое соответствует углу опережения в 5 градусов.

Прежде чем мы перейдем к изменению механической кривой, давайте закончим общую кривую, теперь переустанавливая линию продвижения вакуума между карбюратором и выдвижной канистрами. Выполните ту же процедуру, что и раньше. Вы заметите, что продвижение в вакууме достигнет своего максимального успеха довольно быстро. На самом деле он будет иметь кривую, основанную на уровнях вакуума, которые не будут отображаться при таком типе теста.

Это даст вам наиболее точное представление о продвижении в разных отверстиях дроссельной заслонки, но это немного усложняется. В приведенной ниже таблице указано общее количество времени на каждом обороте в минуту с добавлением вакуума к механическому. Цифры в скобках — это только вакуумный прогресс, который был определен путем вычитания механического продвижения от общего продвижения. Опять же, это только максимум; с более низким вакуумом коллектора, данные об увеличении вакуума также будут ниже.

Устанавливать момент нужно так:

1. На силовом агрегате совмещаем среднюю риску на его валу на крышке ГБЦ, то есть в момент окончания такта сжатия на 1 цилиндре.
2. Если трамблер не был демонтирован с силового агрегата, такт сжатия на 1 цилиндре можно выявить путем открытия его крышки. Необходимо, чтобы бегунок был установлен напротив внутреннего контакта, который подключен посредством кабеля к свече. Если определить так сжатия не получается, можно произвести демонтаж СЗ, установленной в первом цилиндре. После этого отверстие необходимо будет закрыть ветошью, а лучше — бумагой. Коленвал нужно начать вращать, а в тот момент, когда бумажная пробка будет выбита воздушным потоком, начнется такт сжатия.
3. Теперь понадобится гаечный ключ на 10 — с его помощью необходимо немного ослабить болт октан-корректора, при этом сам винт выкручивать не нужно.
4. Далее, следует выставить его шкалу на нулевой показатель, это приблизительно середина шкалы.
5. После выполнения этих действий при помощи гаечного ключа на 10 необходимо ослабить болт, который фиксирует пластинки октан-корректора.
6. Теперь нужно таким образом, чтобы были совмещены метки. В частности, речь идет о красной метке, расположенное на роторе, а также риске на статоре. Когда установка привода устройства будет завершена, трамблер необходимо одной рукой удерживать в данном положении, второй рукой закручивается болт.

Многие выставляют зажигание стробоскопом. Иногда выставление момента зажигания не дает результатов — двигатель продолжает троить и работать не на полную мощность. Причина заключается в неработоспособности распределителя в целом. Проблему может решить замена или ремонт трамблера.

Механические вакуумные кривые. Как вы можете видеть, только с механическим продвижением дистрибьютор добавляет максимум 22 градуса. Если мы решаем, что для достижения максимальной мощности двигателю требуется 36 градусов общего времени, нам нужно добавить еще четыре градуса времени. В этой ситуации это легко, потому что все, что нам нужно сделать, это добавить еще четыре градуса начального времени, и мы там.

Но что, если нам нужно более полное продвижение, но двигатель, как правило, сталкивается с легкой детонацией, когда вы толпите дроссель на максимальном крутящем моменте, чтобы вы не могли просто добавить его в исходное? Есть четыре разных втулки: черный, синий, серебристый и красный. Число в скобках — это количество механического продвижения, которое позволяет каждый проход. При начальных значениях 25 градусов и 11 градусов у нас будет 36 градусов общего хода. Что делать, если у вас есть дистрибьютор, и вам нужно добавить или вычесть механическое продвижение?

На двигателе типа ЗМЗ0-402 установлен датчик-распределитель зажигания (1908.3706) — бесконтактный, с датчиком (генератором) управляющих импульсов и встроенным вакуумным и центробежным регуляторами опережения зажигания. Датчик-распределитель выполняет две функции: задает момент искрообразования и распределяет импульсы высокого напряжения по цилиндрам в соответствии с порядком их работы. Для этого служит бегунок, надетый на вал датчика-распределителя. В бегунке установлен помехоподавительный резистор*. Коммутатор (1313734) размыкает цепь питания первичной обмотки катушки зажигания, преобразуя управляющие импульсы датчика в импульсы тока в катушке зажигания. Регулировка зажигания ЗМЗ 402

Можно ли заменить генератор?

Опытные владельцы вместе с заменой аккумулятора производят и установку нового генератора. Это правильное решение.

Аккумулятор не будет постоянно садиться, а в кабине можно устанавливать достаточное количество электроприборов. Сколько мощности они могут потреблять? Приведем пример:

• На подсветку салона, номеров и габаритные огни уходит 40 ватт энергии.
• Для фар ближнего света и противотуманок требуется 250 ватт.
• Для вентилятора охлаждения – тоже 250.
• На работу бензонасоса, «мозгов» и прочей электроники двигателя – 100 ватт.
• Магнитола будет потреблять порядка 100-150.

В результате получается сумма в 1200 ватт. Это около 100 ампер. Штатный генератор будет работать на пределе, особенно если установлен нештатный ксенон и мощная музыка. Чтобы элемент не перегревался, а АКБ не получала недозаряд, стоит задуматься над установкой более производительного генератора. «Газели» с 406-м мотором достаточно будет 100-амперного устройства. Более современным «Некстам» — 120-130. Такие генераторы продаются в любом магазине. Их не нужно переделывать или менять крепления. Максимум – установить новый ремень генератора. «Газели» с запасом будет хватать мощности, и вы не будете ездить с нагруженным генератором.

Видео

Уаз-469. Мощный Генератор На ЗМЗ-406Скачать

Для чего нужен контакт «D» и «L» автомобильного генератора.Скачать

Как заменить генератор и ремень на 406 двигателе(Газель)Скачать

принцип работы генератораСкачать

Генератор самоубийца | Новый генератор на Газель ЗМЗ 406Скачать

Проводка генератора змз 402 ГазельСкачать

Как быстро проверить снятый генератор на работоспособностьСкачать

Обзор генераторы Газель применения цена!Скачать

Переделка газели на инжектор — тахометр и генераторСкачать

Водители будут удивлены после того как узнают эту информацию о генераторе АВТО!!Скачать

Как проверить генератор. За 3 минуты, БЕЗ ПРИБОРОВ и умений.Скачать

Быстрая проверка генератора вне автомобиляСкачать

ВТОРОЙ «МИНУСОВОЙ» ПРОВОД НА АКБ — РЕШЕНИЕ ВСЕХ ТВОИХ ПРОБЛЕМ!Скачать

Замена генератора

Генераторный узел целиком на автомобиле меняют в следующих случаях:

• если много деталей в устройстве требуют замены, и ремонт узла экономически не выгоден – проще и дешевле купить новый генератор;
• нужно срочно ехать в рейс, и нет времени заниматься ремонтом;
• новый генератор устанавливается, а старый ремонтируется и убирается про запас – он является резервным.

Сложность замены генераторного узла также зависит от модели двигателя, но на любом моторе работа производится достаточно быстро, так как она все же простая на всех марках машин «Газель». Проще всего заменить генератор на авто с 402-м движком, работу выполняем следующим образом;

• ставим автомобиль на ровную площадку, без ямы или автоподъемника в данном случае можно запросто обойтись;
• обесточиваем электрическую цепь – снимаем клемму с аккумулятора (лучше массовую);
• отворачиваем сзади генератора гайку крепления питающего провода (под ключ 10 мм);
• вытаскиваем разъем генераторных щеток;
• отворачиваем болт натяжной планки генераторного ремня (под ключ 12 мм);
• придвигаем генератор руками сначала к движку, вынимаем генераторный ремень;
• затем оттягиваем его от двигателя, раскручиваем болты с гайками (2 шт.) – крепления генераторного узла к кронштейнам;
• демонтируем узел, ставим новый генератор, наживляя его на болты с гайками;
• до конца крепеж не закручиваем, прижимаем генераторный корпус к двигателю, накидываем ремень;
• с помощью воротка или монтировки производим натяжку ремня, затягиваем болт растяжки;

после произведенной натяжки ремня крепим до конца болты с гайками – они находятся теперь под генератором, и добраться до них уже несколько сложнее.

Чтобы закрепить генератор надежно, необходимо на болты установить по две гайки, и обязательно проложить между болтом и гайкой по граверу – на моторах ЗМЗ-402 (впрочем, как и на УМЗ-4216) крепеж от вибрации имеет склонность к откручиванию.
