Предохранители и реле ford mondeo 4, 2007 — 2015

Где находятся блоки предохранителей на Ford Mondeo 4

В 2005 г. во Франкфурте был продемонстрирован концептуальный образец Ford Iosis, положивший начало новому кинетическому дизайну большинства моделей Ford. В 2006 г. на Парижской выставке был показан прототип Ford Mondeo 4.

В 2007 г. началось его производство на заводах компании в нескольких странах:

• в Бельгии;
• в КНР;
• в Таиланде;
• на Тайване.

Для российского рынка машины собирали в г. Всеволожске Ленинградской обл. с 2008 г. В том же году появилась специальная комплектация Titanium-X и доступный только в Европе автодизель ECOnetic объемом 1,6 л и мощностью 115 л.с.

Релейные переключатели и предохранители на Форде Мондео 4 размещаются в установочных боксах. Найти их можно в подкапотном пространстве и пассажирском салоне.

В пассажирском салоне

Чтобы найти плавкие вставки в салоне, потребуется выполнить такие действия:

1. Открыть переднюю пассажирскую дверь.
2. Найти бардачок.
3. Повернуть на 90° крепеж стопорного кронштейна.
4. Опустить книзу плату с предохранителями.
5. Потянуть на себя.

Расположение блока в салоне авто.

В двигательном отсеке

В моторном отделении находятся 2 модуля с плавкими вставками.

Найти второй можно так:

1. Поднять и зафиксировать крышку багажника.
2. Найти пластиковый короб по левому борту между фарой и аккумулятором.
3. Ослабить замки.
4. Снять крышку.

Другой установочный бокс монтирован под обивкой левой стенки багажного отделения.

Блок в салоне

Он находится под бардачком. Для доступа нужно просто повернуть винт крепления и блок опустится вниз.

Вариант 1

Схема

Описание

F1	5А Датчик дождя
F2	10А Питание системы SRS (подушки безопасности)
F3	5А Датчик отклонения от курса (ESP), электрический стояночный тормоз
F4	7,5А Электропитание, педаль акселератора, электронный предохранитель
F5	15А Задний стеклоочиститель
F6	15А Аудиосистема (включая голосовое управление)
F7	7,5А Модуль рулевого колеса
F8	5А Приборная панель
F9	15А Дальний свет фар
F10	20А Электропривод вентиляционного люка
F11	7,5А Фонари заднего хода
F12	Резерв
F13	15А Лампа передней противотуманной фары
F14	15А Омыватель ветрового стекла
F15	10А Система адаптивного круиз-контроля (АСС)
F16	Резерв
F17	10А Плафоны освещения салона
F18	5А Иммобилайзера двигателя
F19	15А Прикуриватель
F20	Резерв
F21	5А Устройство приема радиосигналов, датчик дождя
F22	20А Топливный насос
F23	Резерв
F24	5А Выключатель зажигания (стартера и приборов)
F25	10А Лючок топливоналивной горловины
F26	5А Автономная звуковая система (система охранной сигнализации), OBD II (бортовая компьютерная диагностика)
F27	5А Узел рулевой колонки, блок управления климат-контролем
F28	5А Выключатель стоп-сигналов

Вариант 2

Фото – пример

Схема

Обозначение

F1	7,5А Модуль рулевого колеса
F2	5А Приборная панель
F3	10А Плафоны освещения салона
F4	5А Иммобилайзера двигателя
F5	7,5А Адаптивная система круиз-контроля (ACC)
F6	5А Датчик дождя
F7	20А Прикуриватель
F8	10А Питание цепи разблокировки лючка заливной горловины топливного бака
F9	15А Омыватели лобового стекла – задние
F10	15А Омыватели лобового стекла – передние
F11	10А Питание цепи разблокировки двери багажного отделения
F12	10А Питание цепи запирания лючка заливной горловины топливного бака
F13	7,5/20А Топливный насос
F14	5А Дистанционный частотный приемки, Датчик движения в салоне
F15	5А Выключатель зажигания (стартера и приборов)
F16	5А Автономная звуковая система (система охранной сигнализации), OBDII (бортовая компьютерная диагностика)
F17	5А Датчик вибрации рулевого колеса
F18	10А Питание системы SRS (подушки безопасности)
F19	7,5А ABS, датчик рысканья (ESP), электрический стояночный тормоз (EPB), питание педали акселератора
F20	7,5А Электронное устройство питания, электронный предохранитель, само затемняющееся зеркало, система предупреждения об уходе с полосы
F21	15А Электропитание радиоприемника
F22	5А Выключатель стоп – сигналов
F23	20А Потолочный люк
F24	5А Электропитание модуля управления микроклиматом и модуля системы управления рулевой колонкой

Расшифровка обозначений и расположение элементов

Во вторых, посмотрите внимательнее на провода, если это какой то неоригинальный жгут, но все же купленный у какого то производителя, а не самопальный, тогда на проводах должна стоять маркировка, соединить нужно по маркировке. Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями.

Для замены плавкой вставки Б отверните две гайки А ее крепления, установите новую вставку и закрепите гайками. Один блок находится под капотом, возле аккумулятора и корпуса воздушного фильтра.

Установите детали в порядке, обратном снятию. Третий блок стоит в багажнике, под крышкой, сбоку. Есть схема задних фонарей — я Вам её дал.

Большинство предохранителей и реле установлено в монтажном блоке предохранителей и реле рис. При необходимости замены извлеките плавкую вставку… 10…. Крышки всех блоков снимают одинаковыми приемами. Такие советы я могу сам раздавать кому угодно Москва, Ford Mondeo Я задавал вам вполне конкретный вопрос о распиловки жгута, если этой информации у вас нет, то чесно скажите об это , а заниматься димагогией не стоит.

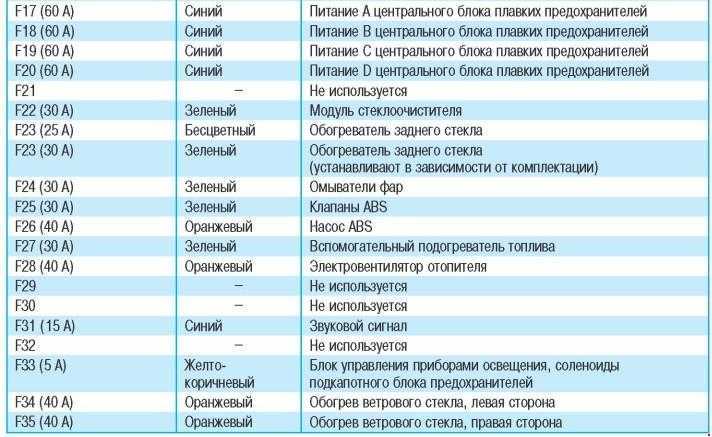

Таблица для чего предназначены предохранители в подкапотном блоке. Такие советы я могу сам раздавать кому угодно Москва, Ford Mondeo Я задавал вам вполне конкретный вопрос о распиловки жгута, если этой информации у вас нет, то чесно скажите об это , а заниматься димагогией не стоит. Назначение предохранителей и реле приведено в табл. Расположение предохранителей и реле в монтажном блоке, установленном в подкапотном пространстве вид сверху.

Для установки нового предохранителя вставьте его контакты в держатели блока и, нажав на него сверху, утопите до упора. Тогда можно добраться до самих предохранителей. Крышки всех блоков снимают одинаковыми приемами. Есть схемы блоков управления — я Вам их дал.

Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, и самодельными перемычками — это может привести к повреждению электрических приборов и даже к пожару. Схема предохранителей багажника седана и хэтчбека. Извлеките заменяемый предохранитель, слегка покачивая его из стороны в сторону. Ниже представлена таблица назначения и расположения компонентов.

Ну начнем с того, что, действительно, все черного цвета провода быть не могут. Загрузка … БП в моторном отсеке Предлагаем вам ознакомиться с электрической схемой и описанием назначений плавких предохранителей, которые находятся в подкапотном пространстве транспортного средства Мондео. Они выполняют отдельные функции и раскиданы они по всей машине. Замена предохранителя на Форд мондео

Источник

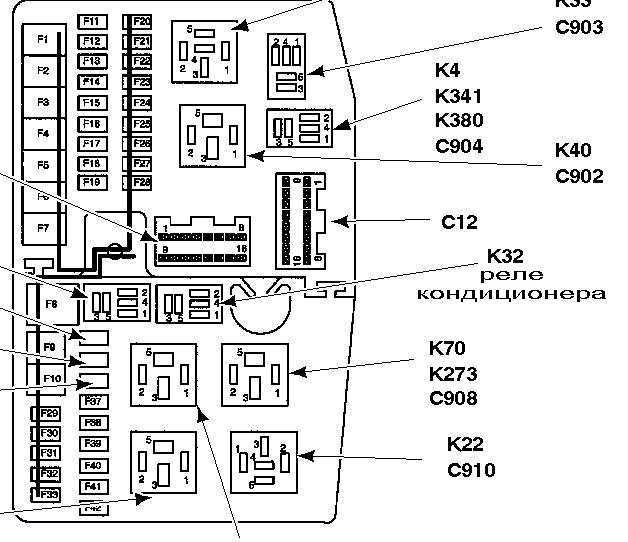

Расположение и электросхема

Всего в автомобиле Форд Мондео находится два блока с предохранителями (далее — БП). Один из них расположен в салоне транспортного средства, а другой — в моторном отсеке, рядом с аккумуляторной батареей. Помимо этих двух БП в авто также есть дополнительные реле. Все они имеют разное место расположения.

 Загрузка …

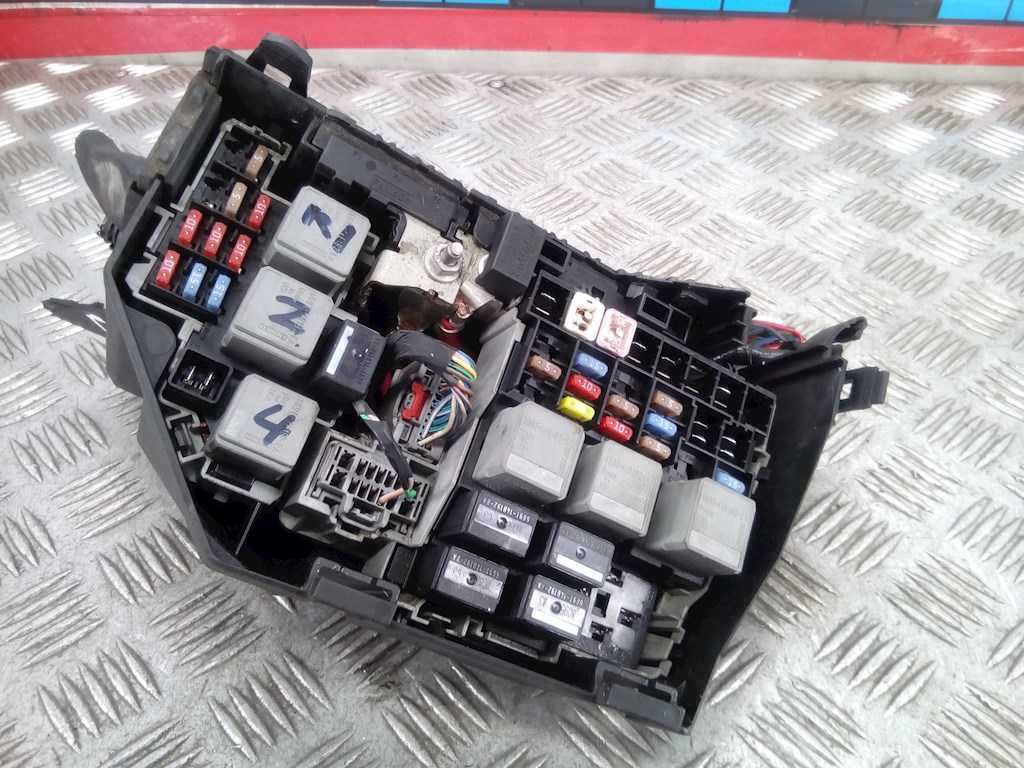

БП в моторном отсеке

Предлагаем вам ознакомиться с электрической схемой и описанием назначений плавких предохранителей, которые находятся в подкапотном пространстве транспортного средства Мондео. Это устройство расположено в непосредственной близости с аккумуляторной батареей, поэтому найти его не составит большого труда.

Дополнительные реле

Номер	Предназначение	Место расположения
R17	Реле черного цвета отвечает за предварительный разогрев дизеля.	Расположено под консолью батареи.
R18	Отвечает за функциональность переключателя окна водителя (черного цвета)	Можно найти в водительской двери.
R19	Компонент голубого цвета отвечает за отключение механизма регулировки скорости.	Располагается с правой стороны от БП, установленного в салоне авто.
R20	Обеспечивает работоспособность устройства омывателя фар (голубого цвета).	Можете увидеть слева над ногами.
R21	Деталь оранжевого цвета отвечает за работу переключателя интервала устройства очистки заднего стекла.	Находится со стороны водителя над его ногами.
R22	Компонент отвечает за работу лампы противотуманной фары.	Располагается слева под торпедой, непосредственно за корпусом салонного ЮП.
R23	Черное реле отвечает за функционирование ламп указателей поворотов.	Можно найти сверху рулевой колонки, около рулевого колеса.
R24	Противоугонное устройство слева (реле белого цвета).	Его можно найти справа по торпедой.
R25	Противоугонное устройство справа (реле белого цвета).	Располагается с правой стороны торпеды.
R26	Обеспечивает работоспособность устройства обогрева сидений.	Можно найти с правой стороны под торпедой.

Электрическая схема форд мондео 4

FORD MONDEO — сборник по руководству на русском языке, содержит общие сведения об устройстве электрического оборудования автомобилей FORD MONDEO и их модификации, рекомендации по техническому обслуживанию, ремонту электронной части авто, рулевого управления, систем внутреннего и внешнего освещения и различных электрических элементов двигателя. В данной статье показана заключительная часть электросхем FORD MONDEO, начало смотрите тут. В конце приводятся таблицы расшифровки обозначений на схемах.

Электросхема блока обогрева и кондиционера FORD MONDEO

Схема генератора и регулятора дизельного двигателя авто

Схема наружного освещения и подключения фар FORD MONDEO

Стояночные огни автомобиля

Фонари указателей поворота и аварийной световой сигнализации

Схема звукового сигнала и часов FORD MONDEO

Электросхема стеклоочистителя и стеклоомывателя Форд Мондео

Как пользоваться представленными электросхемами — расшифровка обозначений

Список сокращений на схемах электрооборудования FORD MONDEO

Инструкция по снятию и замене

В замене плавких предохранителей нет ничего сложного. Но если вы хотите знать, как правильно происходит этот процесс, наша инструкция поможет вам.

1. В первую очередь следует отключить аккумуляторную батарею. Для этого откройте капот и сбросьте с нее минусовую клемму.
2. После этого сверьтесь с предоставленной выше информацией и определитесь, в каком БП следует произвести замену деталей. Определившись, какой элемент нужно менять, откройте крышку подкапотного или салонного БП.
3. В корпусе БП расположен пинцет, предназначенный для демонтажа деталей блока. Возьмите его и с помощью этих щипчиков вытащите деталь из гнезда, где она установлена. Если она вышла из строя, по ней это будет видно. В частности, элемент БП будет выгоревшим или в его корпусе будет оборвана плавкая нить.
4. Замените вышедший из строя компонент на новый.

Блок в салоне

Он находится с водительской стороны, под панелью приборов, за перчаточным ящиком.

p, blockquote 13,0,0,0,0 —>

p, blockquote 14,0,0,0,0 —>

Фото — пример

p, blockquote 15,0,0,0,0 —>

p, blockquote 16,0,0,0,0 —>

Схема

p, blockquote 17,0,0,0,0 —>

p, blockquote 18,0,0,1,0 —>

Назначение

p, blockquote 19,0,0,0,0 —>

60	25А Стеклоподъемники с левой стороны
61	25А Стеклоподъемники с правой стороны
62	15А Передние противотуманные фары, задний противотуманный свет
63	7,5А Габаритные огни с правой стороны
64	7,5А Габаритные огни с левой стороны
65	7,5А Кондиционер
66	30А Электропривод водительского сидения
67	7,5А Сигнализация
68	15А Прикуриватель
69	7,5А Аудио система, комбинация приборов
70	15А Универсал: Задняя розетка
71	10А Мультимедийная система для задних пассажиров
72	20А Радио
73	20А Люк
74	20А Разъем прицепа
75	7,5А Электропривод зеркал
76	7,5А Кондиционер
77	7,5А ABS, трэкшн контроль
78	7,5А Комбинация приборов, подушки безопасности
79	Резерв
80	7,5А Автоматическая коробка передач, лампы заднего хода
81	7,5А Датчик температуры (система автоматического управления температурой), автоматическая коробка передач, датчик для подушки безопасности пассажира
82	7,5А Круиз контроль, кондиционер, подогрев системы омыва стекла, вспомогательный подогреватель
83	15А Подогрев сидений
84	20А Дневные ходовые огни
85	7,5А Левый дальний свет
86	7,5А Правый дальний свет
87	Резерв
88	15А Дневные ходовые огни
89	7,5А Подушки безопасности
90	15А Задний стеклоочиститель
91	7,5А Стеклоподъемники, люк, зеркало с затемнением
92	20А Разъем прицепа
93	10А Лампы стоп-сигнала, реле отопителя
94	20А Стеклоочиститель и омыватель
95	7,5А Ближний свет, реле омывателя фар
96	Резерв
97	7,5А Освещение номерного знака, освещение перчаточного ящика, Central Timer Unit
98	7,5А Электропривод зеркал, обогрев зеркал
99	7,5/10А Освещение салона

Реле

1. Реле дальнего света фар
2. Реле очистителя заднего стекла
3. Реле электродвигателя очистителя лобового стекла
4. Реле основных цепей зажигания
5. Реле обогревателя заднего стекла
6. Реле электродвигателя вентилятора отопителя
7. Реле вспомогательных цепей зажигания

Отдельно могут находится несколько предохранителей: 7,5А Встроен в мультимедийный модуль и 3А Сд чейнджер, под пассажирским переднем сиденьем.

p, blockquote 22,0,0,0,0 —>

Правила выбора расходника

Выбирая новый салонный фильтр для данной марки автомобиля, следует отдать предпочтение угольному расходнику. Он идеально подходит для автомобилей, которые эксплуатируются в городских условиях. В этом случае не имеет значения, какую деталь покупать, оригинал или аналог.

Стоит отметить, что новый расходник может прослужить не более 10 000 км, поэтому многие автовладельцы предпочитают покупать аналоги, поскольку они значительно дешевле и имеют такой же срок службы, как и оригинал. К наиболее распространенным аналогам фильтров относятся:

• Рамки;
• Мэйл;
• Сакура;
• Чемпион;
• Мужчина;
• Делфи;
• НЗТ;
• Фильтровать

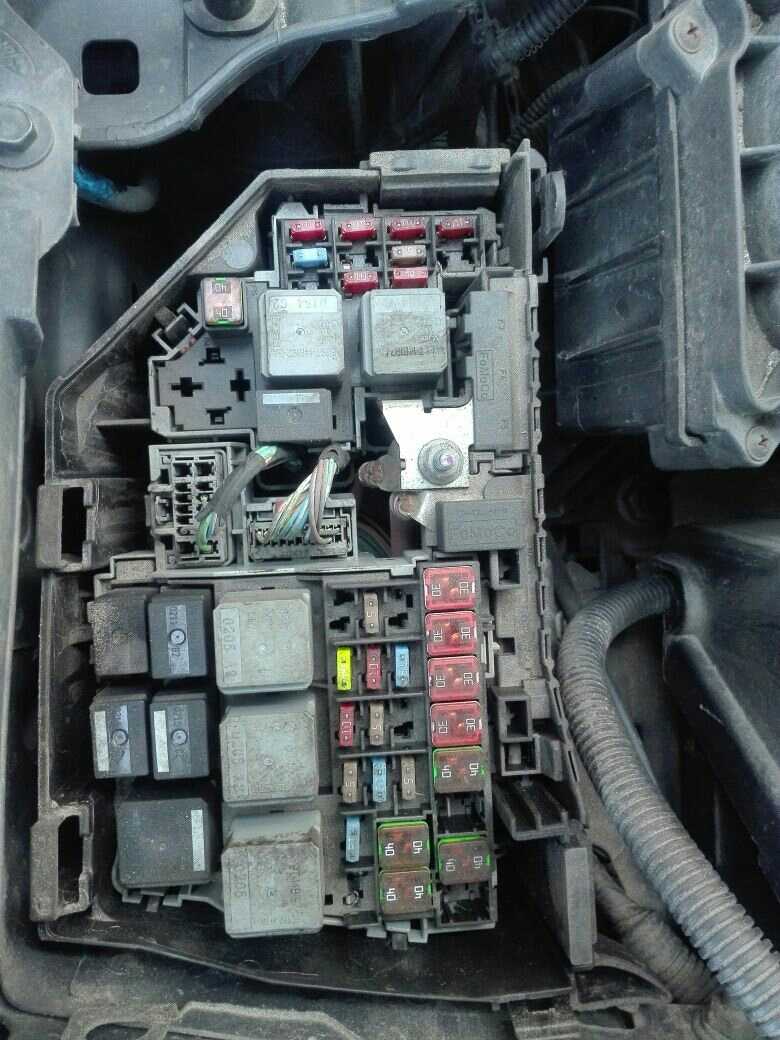

Блок под капотом

Он находится с левой стороны рядом с фарой, под защитной крышкой.

Состоит из 2 частей: отдел предохранителей и отдел плавких вставок высокой мощности.

Фото – схема

Назначение

F1	10/15А Модуль управления коробкой передач
F2	Дизельные двигатели: Управление свечой накаливания, мониторинг работы свечей предпускового подогрева испарителя (рестайлинг: 2.0L Duratorq-TDCi Stage V и 2.2L Duratorq-TDCi Stage V)
F3	70А 2.3L Duratec-HE и 2.2L Duratorq-TDCi с АКПП: Вентилятор охлаждения двигателя — сдвоенный вентилятор 80А Электрогидравлический усилитель рулевого управления (EHPAS) (1.6L Duratec-16V Ti-VCT Stage V, 1.6L EcoBoost SCTi, 2.0L EcoBoost SCTi, 1.6L Duratorq-TDCi Stage V и 2.0L Duratorq-TDCi Stage V, 2,0л Duratorq-TDCi)
F4	60А Свечи подогрева
F5	60/70А Вентилятор охлаждения двигателя (сдвоенный вентилятор)
F6	7,5/10А Датчики HEGO 1 (управление двигателем), изменяемые фазы газораспределения (управление двигателем), датчик CMS, кислородный датчик 20А Свеча предпускового подогрева испарителя
F7	5А Соленоиды реле
F8	10/15/20А Модуль управления силовым агрегатом, дозатор топлива, датчик MAF, клапан управления давлением в топливном коллекторе (система управления двигателем)
F9	10А Датчик MAF, топливные форсунки, регулируемый впускной клапан, регулируемый выпускной клапан, катушки зажигания (система управления двигателем) 5А Испаритель топливного насоса 7,5А Датчик массового расхода воздуха, перепускной клапан EGR, испаритель топливного насоса управление двигателем) либо для 1,6L Клапан удаления воздуха из системы охлаждения, датчик TMAF, активные жалюзи радиатора, перепускной клапан, катушка реле, вспомогательный водяной насос
F10	10А Блок управления двигателем 7,5А Вспомогательный водяной насос
F11	5/7,5/10А Клапан PCV, клапан VCV, датчик наличия воды в топливе, клапан продувки, вихревой клапан, регулируемый впускной клапан, клапан EGR, клапан регулировки подачи масла IVVT (система управления двигателем) Датчик T.MAF, регулируемый клапан выдержки времени выпуска, активные жалюзи радиатора, клапан продувки канистры, клапан регулировки турбокомпрессора, регулятор давления наддува (система управления двигателем) 1.6L EcoBoost SCTi: Клапан регулировки давления турбокомпрессора, клапан установки регулируемого газораспределения впускных клапанов, клапан установки регулируемого газораспределения выпускных клапанов, продувочный клапан угольного фильтра системы контроля за парами топлива, электрический перепускной клапан
F12	10/15А Катушка в сборе со свечой зажигания; клапан продувки канистры, датчик давления системы рулевого привода с усилителем (система управления двигателем) 5А Катушка реле
F13	15А Кондиционирование воздуха
F14	10/15А 2.0LОтопитель дизельного фильтра, Датчик HEGO
F15	40А Реле стартера
F16	80А Дополнительный дизельный подогреватель (PTC)
F17	60А Питание А центрального блока плавких предохранителей
F18	60А Питание В центрального блока плавких предохранителей
F19	60А Питание С центрального блока плавких предохранителей
F20	60А Питание D центрального блока плавких предохранителей
F21	30А VQM/без VQM: приборный щиток/ аудиоблок/ AC/FLR
F22	30А Модуль щеток стеклоочистителя
F23	25/30А Обогреватель заднего стекла
F24	30А Омыватели фар
F25	30А Клапаны ABS
F26	40А Насос ABS
F27	25А Вспомогательный подогреватель топлива
F28	40А Вентилятор обогревателя
F29	Резерв
F30	5А Питание ABS 30
F31	15А Звуковой сигнал
F32	5А Отопитель, работающий на топливе – дистанционное управление
F33	5А Блок управления приборами освещения, соленоиды подкапотного блока плавких предохранителей
F34	40А Обогрев ветрового стекла, левая сторона
F35	40А Обогрев ветрового стекла, правая сторона
F36	15А Питание заднего стеклоочистителя 15 5А АБС
F37	7,5/10А Обогрев передних форсунок омывателя/FLR + FSM KL15
F38	10А Питание PCM/TCM/EHPAS 15 5А Адаптивная система круиз-контроля (ACC)
F39	15А Система адаптивного освещения (AFS)
F40	5А Коррекция наклона света фар/модуль AFS
F41	20А Панель приборов
F42	5А Щиток IP 10А Модуль управления двигателем, модуль управления коробкой передач, электрогидравлический усилитель рулевого управления (EHPAS), 15, питание
F43	15А Аудиоблок /модуль закрывания тормозных клапанов (BVC) / модуль цифрового аудиовещания (DAB) 5А Положение фар, система адаптивного головного освещения (AFS)
F44	5А Автоматическая система AC/ручная система AC
F45	5А FLR (запуск/остановка) 15А Очиститель заднего стекла

Схема предохранителей на Форд Мондео 4

На Форд Мондео 4 применяются предохранители ножевого типа. Они состоят из пластмассового полупрозрачного корпуса, сквозь который можно проверить целостность плавкой спирали и контактной группы.

Каждая перемычка откалибрована по номиналу, которому соответствует окраска:

Номинал, А	Цвет
80	Прозрачный
60	Синий
40	Оранжевый
30	Зеленый
25	Бесцветный
20	Желтый
15	Синий
10	Красный
7,5	Коричневый
5	Коричнево-желтый

Схему с обозначениями плавких вставок можно найти под крышкой монтажного бокса.

В салоне

В салонном блоке находится набор предохранителей для обеспечения защиты таких электроприборов:

• фонарей заднего хода;
• люка в крыше;
• кнопок на рулевом колесе;
• стоп-сигналов;
• плафона в кабине;
• магнитолы;
• иммобилайзера;
• зеркала с самозатемнением;
• датчика дождя;
• электропривода стояночного тормоза;
• прикуривателя;
• подушек безопасности;
• омывателей лобового стекла;
• автономного питания охранной сигнализации;
• разблокировки двери багажника;
• стартера;
• приборов и индикаторов на панели управления;
• топливного насоса;
• регулировки рулевой колонки;
• БУ микроклиматом и т.д.

Схема и расшифровка блока в салоне авто.

Под капотом

В подкапотном пространстве установлены плавкие вставки, связанные с таким электрооборудованием:

• задним стеклоочистителем;
• свечами накаливания для дизеля (Duratorq-TDCi Stage V и 2.2L Duratorq-TDCi Stage V рестайлинг);
• корректором фар;
• кондиционером;
• насосом и клапанами АБС;
• вентилятором охлаждения двигателя;
• круиз-контролем;
• жидкостным отопителем;
• форсунками бензонасоса;
• датчиком лямбда-зонда;
• дополнительной водяной помпой;
• регулятором наддува турбины на двигателе EcoBoost;
• датчиком попадания воды в топливо на дорестайле;
• клапанами турбированного компрессора;
• обогревом ветрового стекла;
• свечами подогрева топлива;
• головным освещением, в т. ч. лампами в габаритах;
• звуковым сигналом;
• крыльчаткой отопителя;
• щетками дворников;
• катушкой замка зажигания;
• подачей питания на задний блок предохранителей и печатную плату в салоне;
• отопителем фильтра дизельного топлива и т.д.

Блок под капотом авто.

В багажнике

В багажном отделении установлены перемычки цепей таких электроприборов:

• аудиоусилителя;
• складывания и обогрева зеркал;
• мультимедиа для пассажиров на заднем диване;
• подачи питания на замок открывания дверей и багажника;
• модуля памяти настройки сиденья водителя;
• парктроника;
• противоугонной сигнализации;
• системы бесключевого пуска двигателя;
• блока подключения прицепа;
• стеклоподъемников;
• розеток для подключения дополнительных электроприборов и т.д.

Схема и расшифровка блока в багажнике.

Кроме предохранителей, установленных в монтажных боксах, на Ford Mondeo 4 имеются отдельно расположенные вставки:

Потребитель	Расположение
Омыватель фар	Кронштейн с лампами
Кондиционер	Планка крепления салонного блока
Электростеклоподъемник	Водительская дверь
Подсветка приборной доски	Планка крепления салонного модуля
Отключение управления скоростью	Там же
Обогрев кресел	Там же
Дворник заднего стекла	Кронштейн с лампами
Сигнализация	Кронштейн дверного замка
Противотуманки	Руль

Как правильно заменить СФ своими руками

Чтобы заменить расходник на Форд Мондео 4, необходимо предварительно узнать его местонахождение. На этой модели он расположен со стороны водителя рядом с педалью акселератора

Важно помнить, что для замены необходимо снять педаль акселератора, чтобы освободить место

Для выполнения работы необходимо иметь:

• звездообразный ключ на 7;
• длинные головы;
• расширение;
• храповые головки

Не забыв купить новый фильтр, можно приступать к его замене.

Процедура замены включает в себя следующие этапы:

1. Первый шаг — дождаться, пока автомобиль остынет, а затем снять минусовую клемму с аккумулятора.
2. Отодвиньте сиденье водителя назад до упора.
3. Теперь нужно разобрать педаль с гнездом размера 10. Стоит помнить, что разъем датчика, отвечающего за положение педали, достаточно хрупкий, поэтому его лучше не трогать или делать это очень аккуратно.
4. Справа от педали старый фильтр. Сняв крышку, можно увидеть, в каком она состоянии.
5. Его следует снять, а место хорошо прочистить пылесосом и ветошью.
6. Теперь можно установить новый расходник. Для того чтобы фильтр было проще установить, его необходимо сжать, как гармошку. Тогда он упадет в нужное место без каких-либо проблем.
7. Убедившись, что фильтр плотно прилегает и полностью сидит в отверстии, можно закрыть его заглушкой и приступить к разборке педали акселератора.

Очень часто при сильном загрязнении может засориться и испаритель кондиционера. Для повышения производительности испаритель также можно очистить после замены фильтра. Для этого снимаем правую консоль и пластиковую панель. Стоит отметить, что даже при замене фильтра несколько раз в год нет необходимости каждый раз чистить испаритель.

Замена устройства салонного фильтра Форд Мондео 4 процедура не из легких, но при соблюдении инструкции выполнить работу будет несложно, и не придется прибегать к помощи специалистов.

Ford Mondeo — автомобиль американской компании General Motors, имеющий 4 поколения. Последняя версия была выпущена в 2013 году.

Это транспортное средство довольно популярно и востребовано среди автомобилистов даже в это время.

Одним из важных элементов Форд Мондео 4 является салонный фильтр. Эта деталь служит для очистки воздуха в салоне во время эксплуатации автомобиля, предотвращая попадание в салон пыли, грязи и других взвешенных частиц, что отрицательно сказывается на здоровье людей, находящихся в автомобиле.

14.31.1 Электросхемы / Ford Mondeo

Электрические схемы в этом разделе относятся к моторной электрике наиболее популярного оснащения mondeo. Они отвечают самому современному техническому уровню визуального поиска необходимого компонента. Электрические схемы для общей бортовой электрики были учтены периферически. Постоянный уход за mondeo, разумеется, не исключает внесения изменений в электросхемы. Поэтому возможны отклонения от предоставленной документации.

Структура электрических схем

Цвета проводов на схемах, как показал опыт, приводятся в виде буквенного сокращения. Здесь приводятся наиболее часто используемые обозначения:

• bl – синий
• br – коричневый
• ge – желтый
• gr – серый
• gn – зеленый
• rs – розовый
• rt – красный
• sw – черны
• vi – фиолетовый
• ws – белый

Сечение провода: сверх этого на электрических схемах часто отсутствуют какие-либо данные. При ремонте проводов вначале проведите на месте измерение сечение провода. Сокращенные обозначения: обрамленные цифры характеризуют электрические элементы; обрамленные цифры с дополнительными буквами в основном указывают на штекерные соединения.

Датчик температуры

Для контроля температуры двигателя, в Мондео применяется датчик, считывающий показания температуры жидкости охлаждения. Он работает по принципу терморезистора и с изменением температуры жидкости, он соответственно меняет свое сопротивление, которое передается на ЭБУ. Датчик отвечает за выведение параметров на приборную панель о температуре ДВС, корректирует топливную смесь в зависимости от температуры и включает вентилятор охлаждения ДВС при достижении критических температур.

Расположение

Находится датчик температуры охлаждающей жидкости в корпусе термостата, который расположен на головке цилиндров с ее торца рядом с датчиком ЕГР.

Признаки неисправности

Поломка датчика может вызвать сложный запуск ДВС на холодную, либо горячую. Так же неисправности в терморезисторе спровоцируют повышенный расход топлива, может наблюдаться черный дым из трубы, а так же отказывает вентилятор охлаждения ДВС.

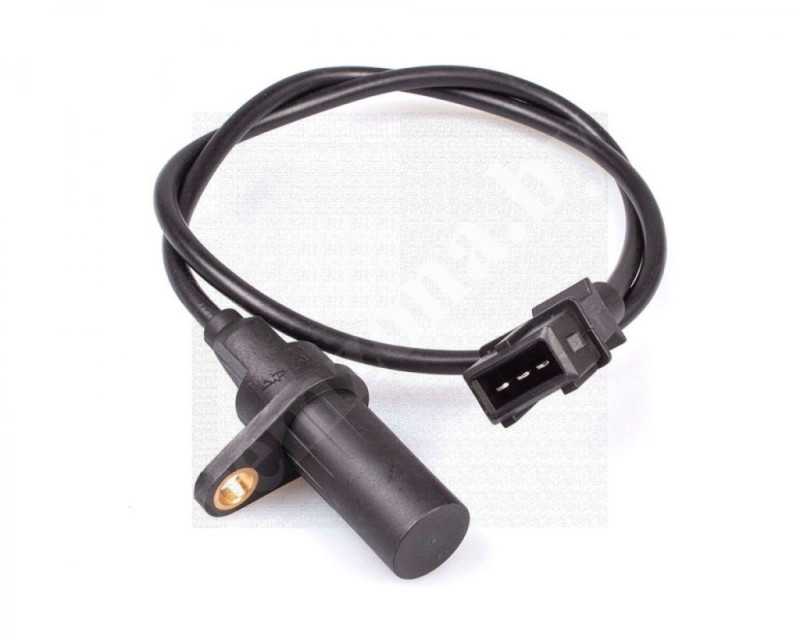

Датчик коленчатого вала

Данная деталь необходима для определения меток ВМТ, которые дают понять ЭБУ о положении поршней в двигателе, для подачи топлива и искры в нужный момент времени. Датчик работают по принципу электромагнитной индукции, и является одним из датчиков, при поломке которого двигатель перестанет запускаться. Считывает свои показания с задающего диска, которым является шкив коленчатого вала.

Расположение

Находится ДПКВ в подкапотном пространстве справой части двигателя (по ходу движения) крепится к двигателю вблизи масляного фильтра двумя болтами, а к самому датчику подходит специальный экранированный провод, который защищает показания от помех.

Признаки неисправности

При поломке датчика двигатель начинает троить, а так же плохо запускаться. В некоторых случаях поломка датчика приводит к невозможности запустить мотор.
