Основные проблемы

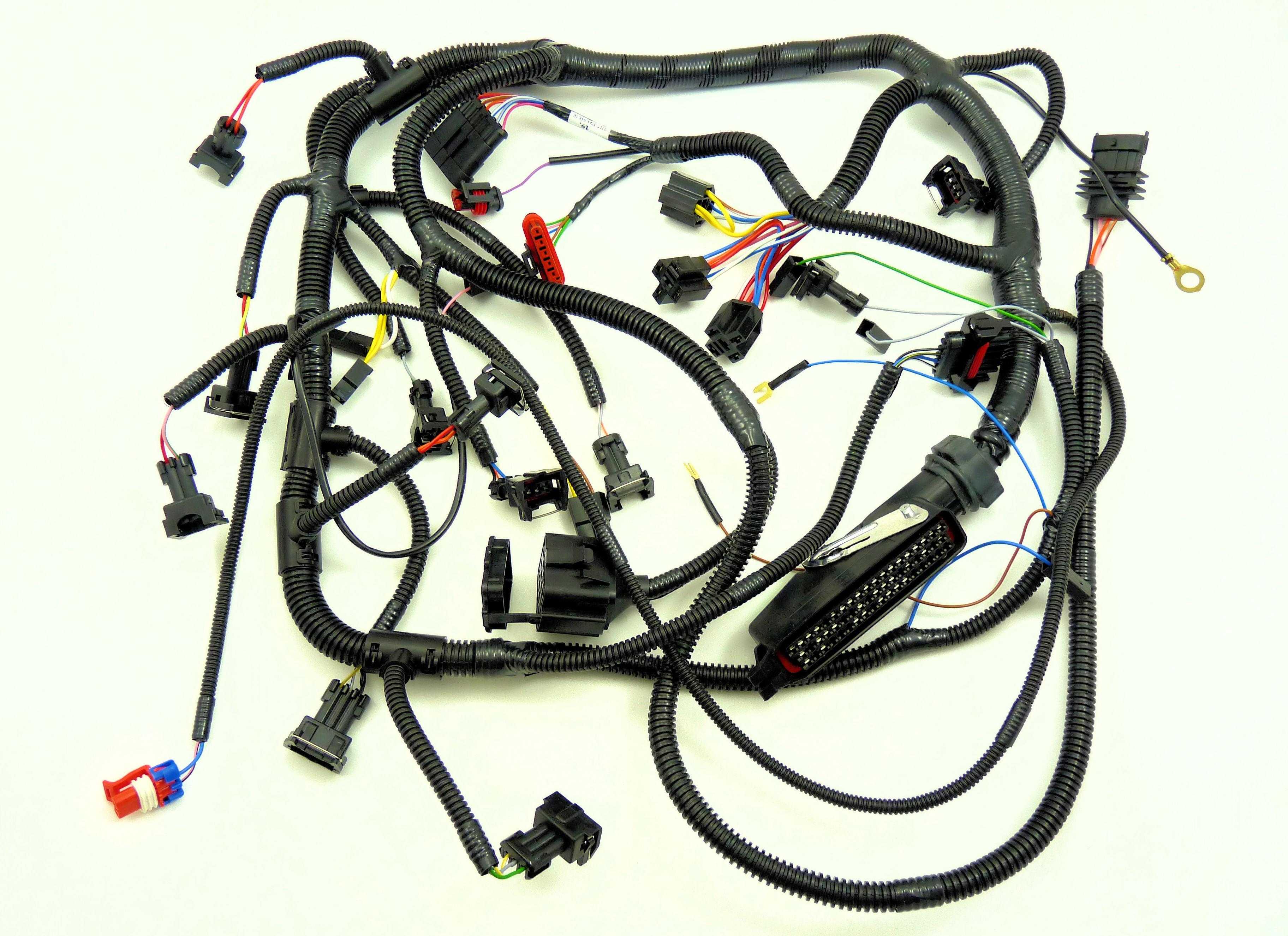

Подкапотная проводка ГАЗель 405 евро 2 может иметь несколько основных проблем, которые могут возникать со временем:
Коррозия проводов: из-за воздействия влаги и соли, провода под капотом могут стать коррозионными. Это может привести к обрывам цепей, плохому контакту и неисправности систем.
Повреждения изоляции: изоляция проводов может повреждаться вследствие физического износа или химических воздействий. Это может привести к замыканиям и коротким замыканиям, что может стать причиной неисправности системы.
Обрывы проводов: провода могут обрываться вследствие повреждения или неправильного подключения. Это может привести к полной или частичной потере связи между компонентами и неисправности системы.
Неисправности в разъемах: разъемы могут становиться неисправными из-за коррозии или физического повреждения. Это может привести к плохому контакту и проблемам с передачей сигналов и электроэнергии.
Неправильное подключение проводов: при ремонте или замене проводов, их можно неправильно подключить, что может привести к неисправности системы
Важно следить за правильностью подключения проводов.
В случае возникновения проблем с подкапотной проводкой ГАЗель 405 евро 2, рекомендуется обратиться к специалистам, чтобы провести диагностику и ремонт системы. Специалисты смогут определить причину неисправности и провести необходимые работы для восстановления работы системы.

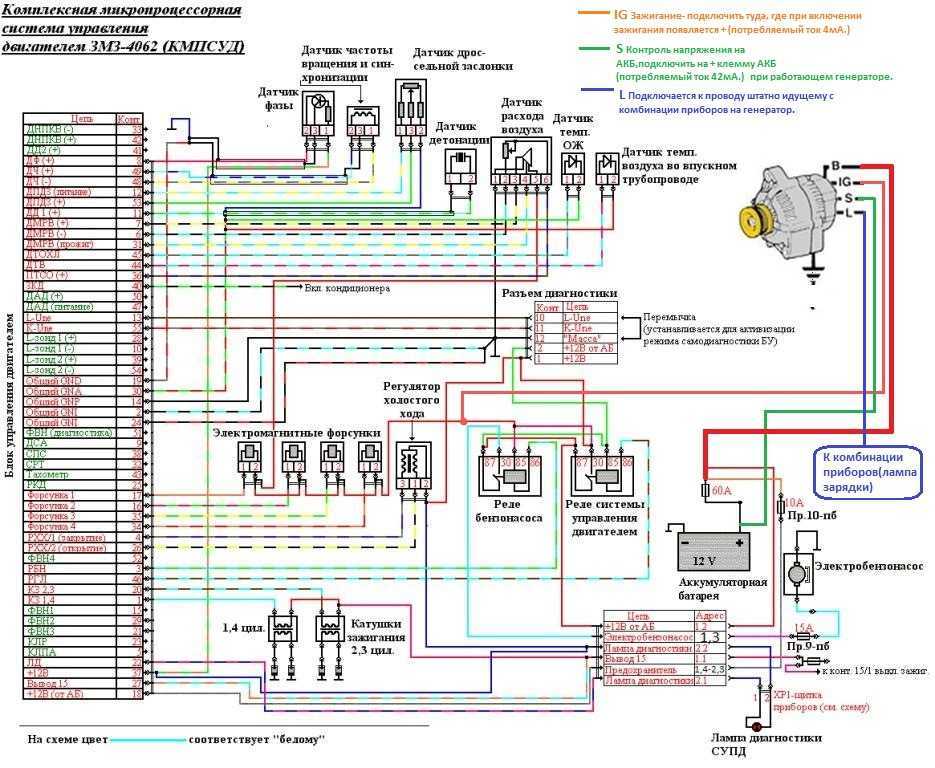

Распиновка ЭБУ Микас 11 ет евро 3
| 1 | Не используется |
| 2 | Зажигание 2-3. Управление первичной обмоткой катушки зажигания, акт. уровень низкий. |
| 3 | Масса цепи зажигания |
| 4 | Не используется |
| 5 | Зажигание 1-4. Управление первичной обмоткой катушки зажигания, акт. уровень низкий. |
| 6 | Форсунка 2. Активный уровень низкий |
| 7 | Форсунка 3. Активный уровень низкий |
| 8 | Выход на тахометр. |
| 9 | Не используется |
| 10 | Не используется |
| 11 | Не используется |
| 12 | Вход +12В от АКБ |
| 13 | Вход сигнала с замка зажигания |
| 14 | Выход управления главным реле |
| 15 | Вход сигнала ДПКВ+ (контакт 2) |
| 16 | Вход сигнала ДПДЗ |
| 17 | Масса ДМРВ (контакт 2) |
| 18 | Вход — датчик кислорода |
| 19 | Вход — датчик детонации |
| 20 | Масса датчика детонации |
| 21 | Не используется |
| 22 | Не используется |
| 23 | Не используется |
| 24 | Не используется |
| 25 | Выход управления реле вентилятора 2 |
| 26 | Не используется |
| 27 | Выход управления форсункой 1 цилиндра |
| 28 | Выход управления РХХ (контакт 1) |
| 29 | Выход управления РХХ (контакт 3) |
| 30 | Не используется |
| 31 | Лампа СЕ, акт. уровень низкий |
| 32 | Питание ДПДЗ |
| 33 | Питание ДНД (контакт 1) |
| 34 | Вход сигнала ДПКВ (контакт 1) |
| 35 | Масса ДНД (контакт 2) |
| 36 | Масса ДПДЗ |
| 37 | Вход сигнала с ДМРВ (контакт 5) |
| 38 | Не используется |
| 39 | Вход сигнала с ДТОЖ (контакт 1) |
| 40 | Вход сигнала с датчика температуры впускного воздуха (контакт 1) |
| 41 | Не используется |
| 42 | Вход сигнала ДНД (контакт 3) |
| 43 | Не используется |
| 44 | Вход +12В от главного реле |
| 45 | Выход питания иммобилизатора |
| 46 | Выход управления клапаном продувки адсорбера |
| 47 | Выход управления форсункой 4 цилиндра |
| 48 | Выход управления нагревателем датчика кислорода |
| 49 | Не используется |
| 50 | Не используется |
| 51 | Масса контроллера |
| 52 | Иммобилизатор |
| 53 | Масса контроллера |
| 54 | Не используется |
| 55 | Не используется |
| 56 | Не используется |
| 57 | Не используется |
| 58 | Не используется |
| 59 | Датчик скорости |
| 60 | Не используется |
| 61 | Масса выходных каскадов |
| 62 | Не используется |
| 63 | Не используется |
| 64 | Не используется |
| 65 | Не используется |
| 66 | Не используется |
| 67 | Не используется |
| 68 | Выход управления реле вентилятора 1 |
| 69 | Выход управления реле кондиционера |
| 70 | Выход управления реле электробензонасоса |
| 71 | K-Line |
| 72 | Не используется |
| 73 | Не используется |
| 74 | Не используется |
| 75 | Вход запроса на включение кондиционера |
| 76 | Не используется |
| 77 | Не используется |
| 78 | Не используется |
| 79 | Вход сигнала датчика фаз |
| 80 | Масса выходных каскадов |
| 81 | Не используется |
монтаж проводки своими руками, видео, фото
После рестайлинга в 2003 и 2010 году популярный в России грузовик получил и новое имя — «Газель-Бизнес». Но не только приставку к названию и измененную облицовку получил автомобиль – доработке подверглись более 20 узлов, а всего в конструкцию автопроизводителем было внесено 130 изменений, включая и переработанную электрическую схему.
Если сравнивать первенца, увидевшего свет в далеком 1994 году и новинкой, то переделки оказались существенными. Накопленный за годы эксплуатации опыт обслуживания позволил сформулировать задачи для конструкторов и инженеров, которые и были реализованы в новой модели.
Рестайлинговая Газель Бизнес
Радикальные изменения электрической схемы
В частности, электропроводка Газель 3302 существенно видоизменилась благодаря появлению давно ожидаемых элементов:
- Дизельного двигателя;
- АБС в приводе тормозов;
- Кондиционера;
- Круиз-контроля.
Дизельная Газель
Заводская схема электропроводки Газель 3302
С появлением в линейке силовых агрегатов давно ожидаемых дизельных двигателей, в частности, мотора марки Cummins производства США, видоизменилась и схема электрооборудования.
Хотя дизельный двигатель и избавлен от системы зажигания, традиционной для работающих на бензине моторов, однако в его конструкции есть масса других электрических компонентов, среди которых основные это:
- Блок управления работой топливного насоса;
- Блок управления системы дожигания выхлопных газов.
Предостережение: использовать нестандартные прошивки для блока управления двигателем не рекомендуется, поскольку заводские настройки рассчитаны на уравновешивание разного крутящего момента мотора и коробки передач.
Соответственно, что проводка Газель Бизнес также подверглась изменениям (по сравнению со схемой электропроводки Газели с 402 двигателем), поскольку в дизельной версии устанавливается:
- более мощная аккумуляторная батарея,
- новый стартер с улучшенными характеристиками;
- генератор повышенной производительности;
Установка энергоемкого оборудования привела к возрастанию нагрузки в бортовой сети, что потребовало и переделки электрической схемы проводки Газели. Естественно, что автопроизводитель стал отгружать в сервисные точки и магазины автозапчастей комплекты электропроводки, соответствующие разным силовым агрегатам.
Кондиционеры Sanden
С появлением кондиционеров японской компании Sanden претерпела изменения и электропроводка на Газель 3302. Помимо дополнительных потребителей источника тока в салоне авто (блок управления), в подкапотном пространстве потребовалось электропитание и для электрического вентилятора, и для насоса.
Японский кондиционер Sanden для Газели
Тормозная система
На Газель Бизнес впервые появилась и АБС – система, не допускающая блокировки колес при торможении.
В приводе тормозов автопроизводитель стал устанавливать продукцию немецкой компании Bosch:
- главный тормозной цилиндр;
- вакуумный усилитель тормозов;
Справочно: Предпочтение было отдано 4-х канальной системе, имеющей отдельную регулировку тормозного момента каждого колеса.
С 2011 года АБС стала базовой комплектацией микроавтобусов, предназначенных для перевозки пассажиров.
Дополнительные компоненты
Схема проводки Газель бизнес также подверглась видоизменению и благодаря появлению:
- узлов и деталей фирм ZF и Sachs в приводе сцепления;
- гидроусилителя руля от ZF Lenksysteme;
- электрообогрева наружных зеркал;
- иной передней панели с новым блоком приборов;
- аудиосистемы от Blaupunkt;
- обновленного блока управления отопителем кабины.
Блок управления аудиосистемой Blaupunkt и кондиционером в Газель Бизнес
Кроме того, в виде опции к версии с силовым агрегатом от Cummins появился круиз-контроль семейства Газель-Бизнес, также потребовавший изменения электрической схемы автомобиля.
Выводы: подвергнув автомобили Газель Бизнес модернизации, автопроизводитель серьезно усовершенствовал и электропроводку, например по сравнению с моделью с 406 двигателем. Вот почему при ее замене или замене ее компонентов следует руководствоваться электрической схемой завода-изготовителя.
Технические характеристики ЗМЗ 405
ЗМЗ 405 представляет собой 4 цилиндровый 16 клапанный агрегат объёмом 2,5 л. Мотор работает на бензине АИ-92, АИ-95, АИ-98. Система впрыска и зажигание ДВС работают под управлением ЭБУ. В последних модификациях установлена электронная педаль газа.
Мощность и крутящий момент двигателя зависят от модификации ЗМЗ 405. Также есть различия в системе управления, вентиляции и конструкционных решениях. В 2008 году агрегат доработали под экологический класс Евро-3, устранив проблемы предыдущих версий.
Блок цилиндров ЗМЗ 405 выполнен из чугуна. Система впрыска горючего распределённая с электромагнитными форсунками. Масло подаётся к трущимся деталям под давлением и путём разбрызгивания. Система смазки автоматически регулирует температуру масла через термоклапан.
Головка блока алюминиевая. На каждый цилиндр приходит по 2 впуска и 2 выпуска. Клапана оснащены гидротолкателями, поэтому регулировать зазоры вручную не нужно. Приводятся двумя кулачковыми распредвалами. Валы приводятся двумя зубчатыми цепями. Привод ГРМ включает:
- звезду коленвала;
- ведомую и ведущую звезды промежуточного вала;
- звезды распредвалов;
- верхнюю и нижнюю цепи;
- гидронатяжители;
- успокоители;
- башмаки натяжения цепей.
|
Двигатель ЗМЗ 405, технические характеристики |
Значение |
| Объём, л | 2,464 |
| Мощность двигателя, л.с./об/мин | 140,5/5000
143,8/5200 152,5/5200 195/4500 |
| Крутящий момент, Нм/об/мин | 214/4000
213,5/4000 210,9/4200 343/4000 |
| Диаметр цилиндров, мм | 95,5 |
| Ход поршня, мм | 86 |
| Степень сжатия | 9,4 |
| Вес сухого двигателя ЗМЗ 405, кг | 184 — 197 |
| Ресурс двигателя, тыс. км | 200 — 300 |
Варианты тюнинга мотора
Базовый двигатель ЗМЗ 405 обеспечивает нормы Евро-2, имеет в блоке прорези между цилиндрами, поэтому практически не пригоден для модернизации. Тюнинг обычно производят на блоках цилиндров от модификаций 40524 либо 40525. Кроме того, следует учесть, что механический тюнинг за счет установки «городских» распредвалов или установки дросселя на каждом цилиндре даст, не более 20 – 30 л. с. мощности дополнительно.
Тюнинг ЗМЗ 405
Производитель ЗМЗ выбрал лучшее решение – установку турбины на модификации 4054, поэтому пользователям, решившим увеличить мощность версий 4052, следует двигаться в этом же направлении.
Таким образом, в поколение моторов ЗМЗ 405 входит несколько атмосферных двигателей 4052.10, 40522.10, 40524.10, 40525.10 и один турбированный 4054.10. Часть из них обеспечивает нормы Евро-2, остальные более безопасны – Евро-3/4.
Возможные неполадки проводки и методы их устранения
Какие неисправности наиболее характерны для электрической схемы Газелей 4216, 2003, 2705 и других моделей:
- Повреждение проводки. Если повреждение несерьезное, то такую проблему можно решить путем дополнительной изоляции цепи с помощью изоленты. При более значимых повреждениях весь участок цепи лучше заменить.
- Выход из строя предохранительного элемента. Неисправности такого плана решаются путем замены поврежденных устройств. Ни в коем случае не используйте самодельные предохранители из куска проволоки или в виде монетки, поскольку это может привести к возгоранию. Единственное, когда это возможно — когда вышел из строя предохранитель, без которого авто не заводится, к примеру, отвечающий за бензонасос, и вам нужно будет только доехать до ближайшего магазина.
- Плохой контакт оборудования с электросетью. В таком случае нужно произвести диагностику, подробная инструкция представлена выше. Если плохой контакт обусловлен окислением, то разъем достаточно будет зачистить, но если имеет место перегорание контактов, то их, вероятнее всего, придется менять. При этом учтите, что нужно определить причину, по которой контакт перегорел.
- Неполадки в работе системы зажигания. К примеру, это может быть повреждение корпуса распределителя, плохой контакт высоковольтных проводов с трамблером и свечами зажигания. Также автовладелец может столкнуться с неисправностью высоковольтников, в частности, речь идет о пробое изоляции. Такая неполадка приведет к нестабильной работе силового агрегата в целом, решить ее можно путем замены проводов.
- Выход из строя или некорректная работа генератора. Этот узел, как известно, предназначен для питания всего электрооборудования авто. Состоит он из множества компонентов, чаще всего изнашиваются щетки, перегорают обмотки, выходит из строя реле напряжения. Также нужно следить за натяжением ремня генератора — он не должен быть перетянут или не дотянут. Повреждения ремня также не допускаются — при их наличии нужно задуматься о скорой замене.
Сложности ремонта подкапотной проводки

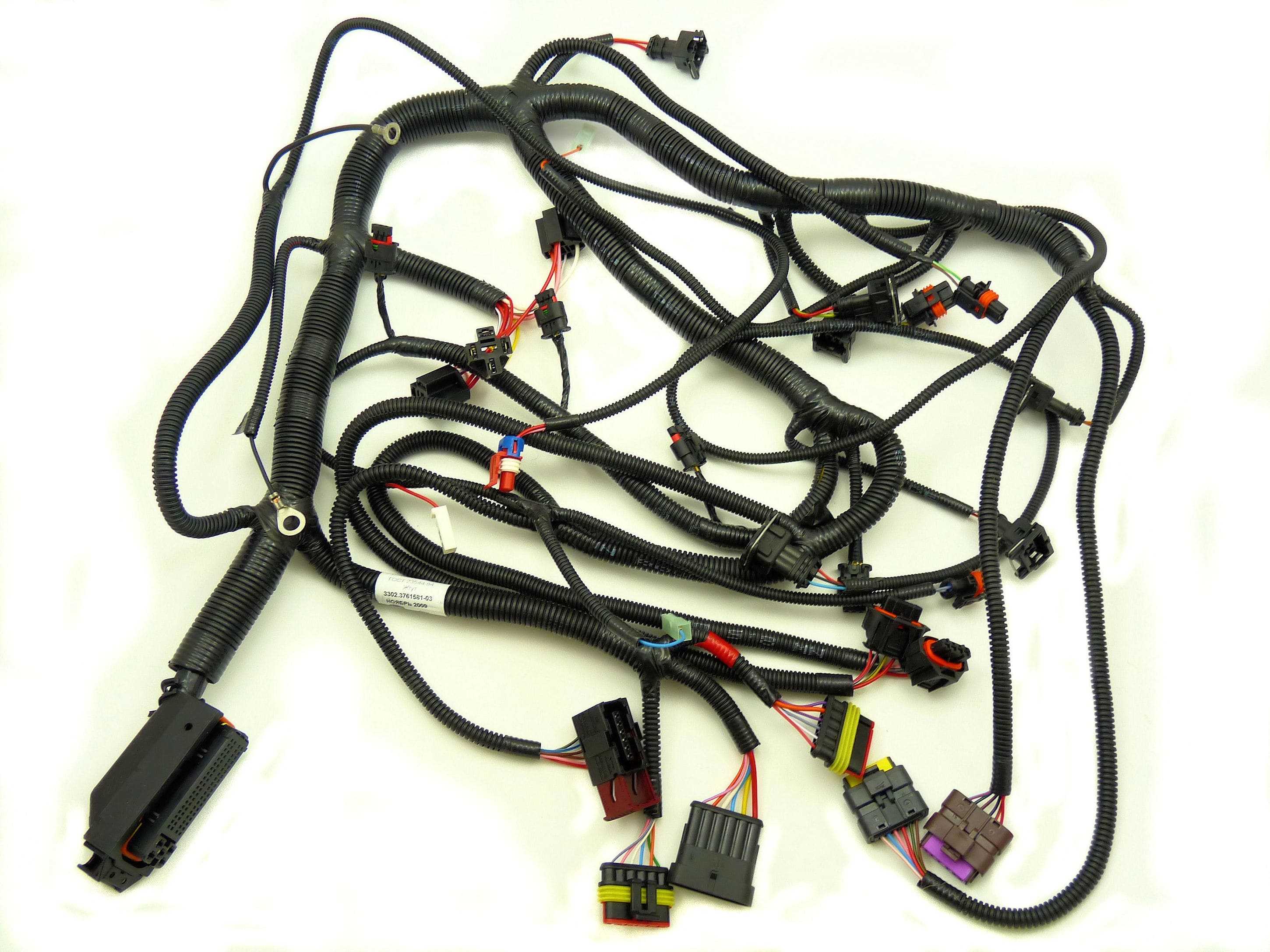

Подкапотная проводка в автомобиле Газель 405 Евро 2 Микас играет важную роль в передаче электрического сигнала между различными компонентами автомобиля. Она обеспечивает работу электрической системы, включая зажигание, запуск двигателя, освещение и другие функции.
В ходе эксплуатации автомобиля могут возникать проблемы с подкапотной проводкой, которые требуют ремонта. Некачественный монтаж, физические повреждения, коррозия, а также воздействие вибраций и перегрева могут привести к поломке проводов. Вот некоторые из сложностей, с которыми может столкнуться мастер при ремонте подкапотной проводки:
Трудность доступа – провода часто проходят через труднодоступные места, такие как моторный отсек или ниши. Возможно потребуется снять другие компоненты автомобиля, чтобы получить доступ к проводам.
Идентификация проводов – провода в подкапотной проводке обычно имеют различные цвета и маркировки. Однако, в ходе эксплуатации автомобиля провода могут покрыться грязью или облупиться, что затрудняет их идентификацию. Мастеру придется внимательно изучить схему проводки и применять дополнительные инструменты для определения соответствия проводов.
Замена или ремонт – в некоторых случаях достаточно провести ремонт провода, устранить место обрыва или повреждения. Однако, в других случаях может потребоваться полная замена проводов
Мастеру необходимо принять во внимание состояние проводов и применять правильные методы ремонта.
Изоляция проводов – важным этапом ремонта подкапотной проводки является правильная изоляция проводов для предотвращения короткого замыкания или повреждения проводов от перегрева. Мастеру нужно выбрать подходящий материал для изоляции и произвести работу аккуратно, чтобы не повредить провода.
Тщательное тестирование – после проведения ремонта подкапотной проводки, необходимо тщательно протестировать работу электрической системы автомобиля
Мастеру придется проверить все основные функции автомобиля и убедиться, что провода исправно работают и электрический сигнал передается без проблем.
Ремонт подкапотной проводки требует опыта, внимательности и знаний о работе электрической системы автомобиля. В случае сложностей или недостатка знаний, рекомендуется обратиться к квалифицированному специалисту для ремонта подкапотной проводки Газель 405 Евро 2 Микас.
Перечень модификаций ДВС
Для двигателя ЗМЗ 405 разработано пять модификаций. Первая версия — 4052.10 появилась в 2000 году. Базой стал 406 мотор. Основу доработали сначала до соответствия экологическим требованиям Евро-2, а затем до Евро-3 и 4. В 2013 году появилась новая модель мотора с турбодвигателем под обозначением 4054.10.
Инжектор
Все модели двигателя ЗМЗ 405 оснащены инжектором. Модификации различаются мощностью, требованиями к экологическим нормам и адаптированностью к классу машин:
- 4052.10 ставится на «Волги». Мощность мотора составляет 152,5 л.с., крутящий момент — 210Нм. Отвечает классу Евро-2. Оснащён ЭБУ Микас;
- 40522.10 — аналогичен базовому варианту, но адаптирован под установку на грузовики и микроавтобусы «ГАЗель» и «Соболь»;
- 40524.10 доработан для «ГАЗелей» и «Соболей» под класс Евро-3 и 4. Мощность ДВС — 140,5 л.с., крутящий момент — 214Нм. Для улучшения вентиляции в конструкцию включили клапана, которые поддерживают постоянное разрежение в картере. Также добавлена электронная педаль газа E-Газ;
- 40525.10 устанавливают на «Волгу» класса Евро-3 массой до 2,1 т.Мощность двигателя составляет 143,8 л.с., крутящий момент — 213,5Нм;
- 4054.10 оснащён бензиновым турбонагнетателем и охладителем воздуха. Мощность мотора — 195 л.с., крутящий момент — 343Нм. Размер цилиндра уменьшили до 92 мм, ход поршня стал больше — 94 мм. Двигатель устанавливают в спецавтомобили армейского назначения и служб безопасности.
Карбюратор
Среди моделей двигателя ЗМЗ 405 карбюраторы не встречаются. Однако, предшественник, 406 мотор, был карбюраторным. Прототипом для разработки стал шведский движок SAAB. Двигатель был в производстве с 1997 по 2008 год.
ЗМЗ 406 — бензиновый 4 цилиндровый 16 клапанный ДВС, построен по схеме DOHC с двумя распредвалами. Объём двигателя — 2,3 л. Мощность — 100 л.с., крутящий момент — 177 Нм. В качестве топлива подходит 92 бензин. Несмотря на слабые характеристики, водители отзываются о моторе положительно.
Обслуживание и профилактика
Принцип работы инжекторного двигателя основан на контроле подачи топлива при помощи электроники. Благодаря этому профилактическое обслуживание мотору требуется примерно каждые 12 тысяч километров пробега (по рекомендации производителя). При этом производится замена масла и фильтра.
Если «Газель-405» (двигатель-инжектор) работает в интенсивном режиме, рекомендуется обслуживать мотор каждые 8-10 тысяч километров пробега, так как при больших нагрузках масло быстрее меняет химический состав и теряет свои свойства.
Регулировку клапанов с установкой соответствующих шайб рекомендуется производить через каждые 15 тысяч. Кроме того, необходимо проверять газораспределительный механизм, поскольку обрыв ремня может привести к деформации клапанов, что чревато дорогостоящим ремонтом или даже заменой головки блока цилиндров.
Заволжский моторный завод (ЗМЗ) один из первых отечественных производителей автомобильных двигателей, кто начал выпускать моторы с инжекторной системой питания. Одним таким качественным мотором можно назвать ЗМЗ 405 – двигатель из семейства четырёхцилиндровых моторов, которые производятся уже почти 15 лет. Впервые именно этот мотор попал на рынок в уже далеком 2000 году установленным на автомобиль ГАЗ-3111. Сам завод позиционирует мотор как двигатель для небольших грузовиков и микроавтобусов. На них он и устанавливается – различные автомобили линейки ГАЗель и Соболь инжектор имеют этот моторы.
Периодичность замены
Периодичность замены масла в двигателе на Газели 405 определяется, исходя из условий эксплуатации.
Стандартная рекомендация, предусмотренная производителем, составляет 10 тысяч километров. При нормальных условиях такого промежутка между сервисным обслуживанием по замене моторной смазочной жидкости следует придерживаться автовладельцам.
Нормальными условиями эксплуатации считаются:
- автомобильные дороги от 1 до 3 категории;
- равнинная дорога или незначительно холмистые участки;
- асфальтовое покрытие.
Здесь мы говорим про полностью городские условия и трассу.
Но поскольку Газель является коммерческим видом транспортного средства, не всегда удаётся ездить на нём исключительно по асфальту и ровной дороге
Для водителей, которые эксплуатируют автомобиль в более тяжёлых условиях, делают специальные поправки. Чем хуже дорожное покрытие, тем меньше становится промежуток между сменами жидкости в масляном картере двигателя Газели.
- При езде на Газели 405 по гравийной и щебёночной дороге, посещении пригородных зон, замену масла в двигателе рекомендуется проводить через каждые 9 тысяч километров.
- В мелких населённых пунктах, где преобладает щебёночная, холмистая и булыжная дорога, интервал замены масла сокращается до 8 тысяч километров.
- Рекомендуется менять моторную жидкость каждые 7 тысяч километров, если основными условиями эксплуатации для Газели 405 являются большие города с щебёночным, гравийным и битумоминеральным покрытием, а местность горная или с большим количеством холмистых участков.
- Внутрихозяйственные, внутрикарьерные дороги, сельская местность и естественный грунт сильнее изнашивают двигатель, и масло интенсивнее утрачивает свои характеристики. Потому при поездках по таким дорогам следует менять масло с интервалом не реже чем через каждые 6 тысяч километров.
Никто не запрещает вам выполнять процедуру по замене смазки раньше. Но превышать установленные нормы более чем на 500 километров настоятельно не рекомендуется.
К этому моменту масло, находящееся в двигателе Газели 405, находится на пределе своих возможностей, практически теряются физико-химические свойства. Увеличение установленного порога приводит к быстрому износу деталей, образованию большого количества загрязнений с последующим риском выхода из строя силового агрегата.
Периодичность замены
Периодичность замены масла в двигателе на Газели 405 определяется, исходя из условий эксплуатации.
Стандартная рекомендация, предусмотренная производителем, составляет 10 тысяч километров. При нормальных условиях такого промежутка между сервисным обслуживанием по замене моторной смазочной жидкости следует придерживаться автовладельцам.
Нормальными условиями эксплуатации считаются:
- автомобильные дороги от 1 до 3 категории;
- равнинная дорога или незначительно холмистые участки;
- асфальтовое покрытие.
Здесь мы говорим про полностью городские условия и трассу.
Но поскольку Газель является коммерческим видом транспортного средства, не всегда удаётся ездить на нём исключительно по асфальту и ровной дороге
Для водителей, которые эксплуатируют автомобиль в более тяжёлых условиях, делают специальные поправки. Чем хуже дорожное покрытие, тем меньше становится промежуток между сменами жидкости в масляном картере двигателя Газели.
- При езде на Газели 405 по гравийной и щебёночной дороге, посещении пригородных зон, замену масла в двигателе рекомендуется проводить через каждые 9 тысяч километров.
- В мелких населённых пунктах, где преобладает щебёночная, холмистая и булыжная дорога, интервал замены масла сокращается до 8 тысяч километров.
- Рекомендуется менять моторную жидкость каждые 7 тысяч километров, если основными условиями эксплуатации для Газели 405 являются большие города с щебёночным, гравийным и битумоминеральным покрытием, а местность горная или с большим количеством холмистых участков.
- Внутрихозяйственные, внутрикарьерные дороги, сельская местность и естественный грунт сильнее изнашивают двигатель, и масло интенсивнее утрачивает свои характеристики. Потому при поездках по таким дорогам следует менять масло с интервалом не реже чем через каждые 6 тысяч километров.
Никто не запрещает вам выполнять процедуру по замене смазки раньше. Но превышать установленные нормы более чем на 500 километров настоятельно не рекомендуется.
К этому моменту масло, находящееся в двигателе Газели 405, находится на пределе своих возможностей, практически теряются физико-химические свойства. Увеличение установленного порога приводит к быстрому износу деталей, образованию большого количества загрязнений с последующим риском выхода из строя силового агрегата.
Преимущества и недостатки двигателя
Прежде чем говорить про замену масла в моторе Газели, стоит узнать, насколько хорошим или плохим является этот двигатель. Так вы будете лучше понимать, в какой модификации лучше приобретать машину.
К сильным сторонам семейства 405 относят:
- наличие доработанной головки блока цилиндра с использованием двухслойной прокладки из металла, дополненной пружинящими компонентами;
- общий вес блока цилиндров снизился на 1,35 килограмма по сравнению с предшественником;
- применяется каталитический трёхкомпонентный тип нейтрализатора, позволяющий соответствовать требованиям Евро 3;
- за счёт доработок снизился расход по трассе до показателя 8,8 литра на 100 километров пробега;
- применяется система доочистки масла.
Некоторые относят факт применения микропроцессора для управления углом опережения зажигания к преимуществам, другие называют его недостатком. Система работает лучше и эффективнее, но отремонтировать этот узел в условиях трассы, когда машина застряла, невозможно.
При этом гидрокомпенсация теплового зазора в клапанах привела к снижению затрат на содержание Газели. Так что посещать автосервис с целью отрегулировать клапаны, как это происходило раньше, теперь не требуется.
Это откровенно неплохой мотор, который отлично подходит для автомобиля Газель. Из его технических характеристик выделим следующие:
- степень сжатия составляет 9,4;
- рабочий объём 2,4 литра;
- крутящий момент достигает 211 Нм;
- мотор выдаёт 152 лошадиные силы мощности.
С таким двигателем Газель уверенно чувствует себя в пределах города и на трассе. Если использовать подходящие и соответствующие требованиям моторные масла, удастся минимизировать загрязнение мотора, уменьшить трение между контактирующими поверхностями и продлить срок службы силового агрегата.
Как устанавливают ГБО на Газель?
Установить газовую аппаратуру Lpg tech или Томасетто на газель не трудно, так как двигатели (например, эвотек) не требуют сложных технологических решений для подключения ГБО.
Для разных модификаций подходят 2 и 4 поколения газобаллонного оборудования. Принцип монтажа ГБО одинаковый.
Современным газелям с 405 двигателем подходит комплект ГБО 4-й генерации, для ЗМЗ 406— 2-й генерации. Старый мотор 402 следует сначала переделать, так как он будет брать много горючего.
На соболь и баргузин легко и быстро выполняют врезку метанового оснащения.
Монтаж ГБО на газель начинают с крепления газовой ёмкости, электромагнитного клапана и заправочного устройства. Прокладывают газовый трубопровод, подключают механическую часть и электросхему.
Поэтапное описание монтажа:

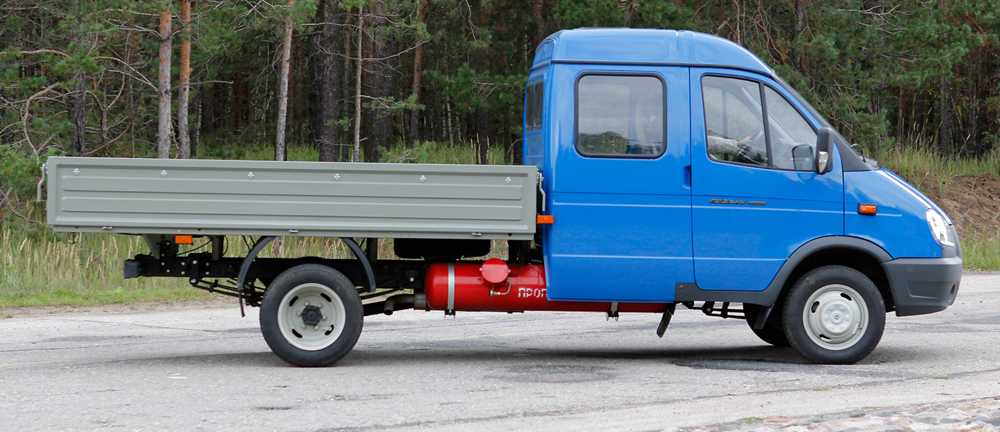

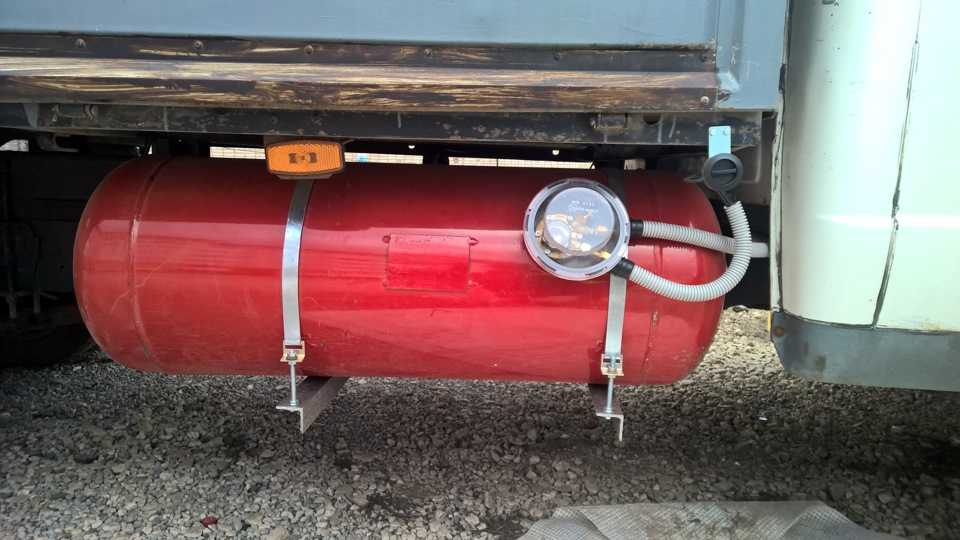

Газовый баллон на газель — важная составляющая и нужно правильно определить, куда его крепить. Хороший вариант — поставить большой газовый резервуар с одной стороны, либо несколько небольших по краям. Чаще его монтируют в фургоне, под днище, в кузов. Он должен быть защищён от ударов, не выступать за габариты авто. Газовые магистрали ГБО протягивают от баллона в подкапотное пространство. Крепежи подсоединяют тщательно, чтобы от вибраций газовые трубки в дальнейшем не обломились. Ставят газовый фильтр.
Крепят редуктор-испаритель, форсунки и узел управления. Система охлаждения не даёт замерзать газовому редуктору, поэтому его монтируют ближе к печке. Соединения промазывают герметиком, устанавливают прокладки. Форсунки необходимо крепить жёстко на кронштейны, совместно с жиклерами и датчиком температуры.
При монтаже ГБО 2-го поколения перед дроссельной заслонкой устанавливают редукторный смеситель с антихлопком, который защищает корпус воздушного фильтра, снимая избыточное давление.
Электронный узел управления ГБО следует расположить так, чтобы на него не попала влага, не было воздействия электрического тока. Лучше всего его разместить около штатного предохранителя. Подключают ЭБУ правильно по инструкции, соблюдая указанную схему.
Проводку делают так, чтобы исключить её попадание в движущие детали двигателя. Можно закреплять их на штатных кабелях своими руками. Отверстия, которые идут в салон газели, закрывают заглушками
Важно не повредить оплётку проводов, не соединять медные жилы с алюминиевыми. Монтаж «на скрутках» категорически запрещено
Одновременно проверяют штатную проводку, чтобы исключить случайную искру и тем самым избежать аварийных ситуаций.
Кнопка перехода с одного вида топлива на другой располагается в прямом доступе к водителю на приборной панели. Это позволяет легко переключаться на газ, заводиться газель будет на бензине. Здесь же располагаются индикаторы топлива.
Правильную установку газового оборудования Brc следует выполнять в специализированных мастерских, чтобы исключить риск опасных аварийных ситуаций.
