Подтягивание гайки ведущей шестерни (хвостовика) редуктора ВАЗ и Лада Нива, признаки и устранение неисправности, диагностика состояния редуктора

Предварительный натяг в подшипниках ведущей шестерни редуктора ВАЗ и Лада Нива создается при помощи гайки S24 М16х1,5 с нейлоновой вставкой. Он необходим для обеспечения точного вращения ведущей шестерни, а следовательно, и сохранения правильного зацепления шестерен.

Гайка затянута значительным моментом 12-26 кгсм. При ключе с плечом 300 мм это соответствует усилию 36-72 кгс, затянуть это соединение непросто. Именно такое усилие, нейлоновая вставка, мелкая резьба и упруго деформируемая распорная втулка подшипников препятствуют самоотворачиванию гайки. Однако, постепенно затяжка гайки начинает ослабевать, упругая распорная втулка разгружается и натяг в резьбе пропадает.

Особенностью гипоидных передач задних ведущих мостов автомобилей ВАЗ является то, что при движении вперед ведущая шестерня как бы выталкивается из зацепления, а при заднем ходе и торможении двигателем — втягивается. передача переднего моста Лада Нива работает наоборот — при движении вперед ведущая шестерня втягивается в зацепление.

Любое перемещение ведущей шестерни нежелательно. Но особенно плохо, если втягивание в зацепление происходит при ослабленном натяге подшипников. Передача заклинивает (защемляется), нагрузки на подшипники резко возрастают.

Как определить поломку

Стоимость редуктора ВАЗ-2107 очень большая, а производить ремонт сложно. Не каждый водитель справится с обслуживанием этого механизма. Поэтому нужно перед началом проведения работ убедиться, что шум издает именно этот редуктор. Выполните следующие действия:

На ровном участке дороги разгонитесь от 20 до 90 км/ч. Прислушивайтесь к тому, появляются ли посторонние шумы из задней части автомобиля. Делайте это внимательно, разгон должен быть плавным.
Затем необходимо отпустить газ и произвести торможение двигателем

Обратите внимание на то, появляются ли посторонние звуки со стороны заднего редуктора.
После этого разгоняете машину до 100 км/ч, включаете нейтральную скорость и глушите двигатель. При этом, пока автомобиль будет двигаться по инерции, отмечаете для себя, возникают ли посторонние шумы.

Продолжающееся гудение как при включенной, так и выключенной скорости свидетельствует о том, что редуктор полностью исправен, проблем с ним нет. В том же случае, когда слышны шумы только лишь во время движения с включенной скоростью, необходимо проводить замену или ремонт заднего моста.

Ремонт или замена, что лучше

Автовладельцы вазовской классики часто не могут решить, что лучше сделать – купить целиком готовый РЗМ в сборе или приобрести отдельные детали, произвести ремонт редуктора. Здесь действительно определиться сложно – цена нового редуктора, разумеется, выше, но хозяин машины освобождается от головной боли с регулировкой. Все дело в том, что хорошего мастера по вазовским редукторам найти не так просто, и нет никакой гарантии, что новая главная пара не загудит.

Если автовладелец покупает новый редуктор, а он гудит, деталь можно обменять по гарантии, но хозяин машины теряет деньги на снятии и установке РЗМ. В случае приобретения бракованной главной пары дороже обходится сам ремонт – придется платить мастеру за вторичную переборку редуктора ЗМ.

Диагностика редуктора

Для того чтобы окончательно убедиться в том, что проблема с редуктором заднего моста ВАЗ-2107 полностью отсутствует, необходимо выполнить следующие действия:

1. Под передними колесами остановить противооткатные башмаки.
2. Всю заднюю часть автомобиля необходимо поднять при помощи домкратов, чтобы мост был вывешен. Обязательно установите машину на опоры.
3. Запустите двигатель, после чего включите передачу и прибавьте газу. Главное — добиться того, чтобы на спидометре была та же скорость, которой вы достигали при поездке.

В том случае, когда при разгоне без нагрузки всё равно остался посторонний шум, следует понимать, что проблем в самом редукторе нет. Нужно тщательно просмотреть все остальные механизмы, входящие в конструкцию привода. Но если же при отсутствии нагрузки шум из редуктора не доносится, придется заниматься его ремонтом. Дело в том, что шестерни при износе шумят только под нагрузкой.

Затяжка гаек фланцев хвостовиков РПМ, РЗМ

Рег.: 22.03.2009Сообщений: 33Откуда: ВолгоградВозраст: 51Авто: ВАЗ-21213

Рег.: 07.09.2008Сообщений: 245Откуда: Алма-АтаВозраст: 35Авто: ВАЗ-2121, ВАЗ-21213, ЗиЛ-131

В книжке автора Росс Твег «Ремонт трансмисии и ходовой части» пишется:

«на прямой передаче при движении со скоростью 90-100 км/ч в течение 15 минут масло в мостах должно прогрется до 80-90 градусов.

В принципе ты все сделал правильно, только не озвучил момент затяжки гайки хвостовика.

ОГО. А у одноприводных авто я щупал мосты. Там и не пахнет такой температурой. От силы 50.

К сожалению момент этот я продул. Не мерил, в общем. Но по ощущениям он не превышал 12 кгс*м.

Короче, достал меня этот стук при трогании. Залез вчера под драндулет. Момент страгивания у заднего моста был больше чем у переднего. Снял кардан, открутил гайку хвостовика на 1/8-ю оборота. Раскернил ее в нескольких точках. Момент сопротивления прокручиванию опять получился где-то в районе 6.5-7.0 кгс*см. Момент страгивания ощутимо уменьшился. Сегодня проехался — ощущения получше. Еще покатаюсь и пощупаю осевой люфт на валу.

А какую именно функцию выполняет распорная втулка? Она создает ощутимый момент затяжки гайки при определенном преднатяге подшипников. А также за счет увеличенного момента затяжки гайки хвостовика мы заневоливаем движение фланца при зазорах в шлицевом соединении. Т.е., в принципе, если нет зазоров в шлицевом соединении, а гайку хвостовика можно при любом моменте затяжки застопорить, то можно было бы ездить и без распорной втулки. Так?

Источник

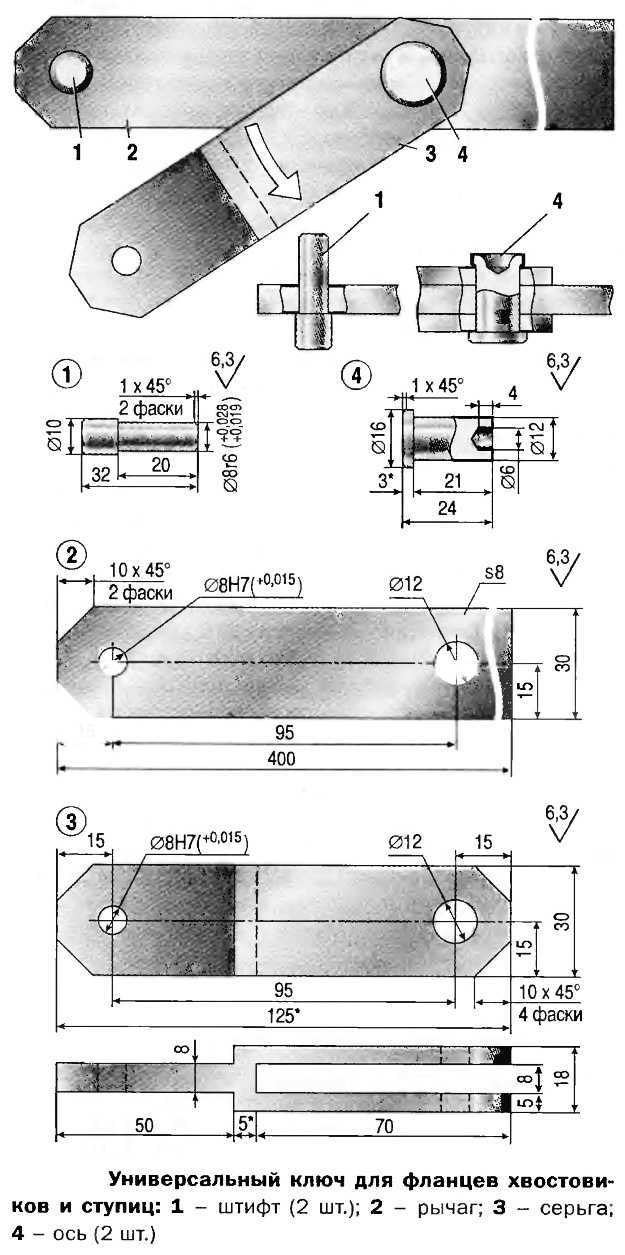

Универсальный ключ для фланцев и ступиц

Если подтягивание гайки — «одноразовое явление», а специального ключа нет, можно обойтись двумя болтами М8 и воротком (металлическим стержнем). Болты вставляют в отверстия фланца, а вороток располагают между болтами перед фланцем. Если вороток расположить за фланцем, можно случайно надавить на грязеотражатель, после чего потребуется его закрепление на фланце.

Отвернув гайку, необходимо удалить масло с резьбы гайки и хвостовика шестерни, что значительно повысит коэффициент трения, а следовательно, и момент сопротивления отворачиванию гайки. Установить лучше новую гайку, так как в нейлоне вставки отпечаталась резьба хвостовика шестерни, что снизило сопротивление самоотворачиванию гайки.

Гайку необходимо затягивать, как отмечалось выше, моментом 12-26 кгсм, контроль затягивания осуществляется по моменту сопротивления вращению ведущей шестерни — 4-6 кгссм. Так как «в чистом виде» этот момент не замерить (редуктор не снят), замеряем его при ослабленной гайке и, добавив к полученной величине 4-6 кгсм, получаем контролируемый момент суммарного сопротивления.

Проще всего измерить момент при помощи пружинных весов (безмена). Так, если момент сопротивления составляет 4-6 кгссм, а крючок весов зацеплен за отверстие фланца, то усилие на весах должно быть 1,1-1,7 кгс. Напомним, что замеряется момент сопротивления вращению, а не момент трогания, который значительно выше. Все эти замеры могут показаться сложными, но они необходимы для надежной работы редуктора.

Диагностика состояния редуктора (подшипников, зацепления) автомобилей ВАЗ и Лада Нива.

Теперь рассмотрим случаи, когда не обойтись только затягиванием гайки. Речь пойдет также о диагностике состояния редуктора (подшипников, зацепления).

Вращая ведущую шестерню за фланец, ощущаем равномерное периодическое нарастание и ослабление момента сопротивления — «перебор роликов». Это явление тем сильнее, чем больше преднатяг, если подняты оба колеса и, конечно, в том случае, когда редуктор снят и из его картера извлечена коробка дифференциала с ведомой шестерней.

«Перебор роликов» — это нарушение геометрии дорожек качения и роликов подшипника, признак того, что если редуктор еще не «загудел», то это вот-вот случится. В последнем случае дело может усугубиться появлением волн на зубьях шестерен. Тогда гудение перейдет в вой — и дефект (волны на зубьях) уже не устранить.

Если, вращая ведущую шестерню, вы замечаете нарастание и ослабление момента сопротивления только в одном месте по углу поворота, это значит, что на наружных дорожках подшипника (или подшипников) начался питтинг — появились «язвочки». Здесь также необходима разборка редуктора.

Гайка хвостовика затянута уже максимальным моментом (26 кгсм), а преднатяга в подшипниках все нет. Более того, может быть и осевой зазор. Дело в том, что «дозирует» преднатяг подшипников их распорная втулка.

По мере износа подшипников втулка может оказаться слишком длинной, при этом «осадить» ее, затягивая гайку моментом более 26 кгсм, нельзя — она примет вид, показанный на рисунке ниже, т.е. полностью выйдет из строя. Здесь выход только один — после разборки редуктора и оценки состояния подшипников ведущей шестерни сделать втулку короче.

Распорная втулка подшипников хвостовика.

При моменте затяжки гайки менее 12 кгсм момент сопротивления резко возрастает. Это говорит чаще всего о том, что втулка свое отработала — «села» и необходима ее замена. Возможен и такой случай — обмятие и износ торцев деталей сделали всю цепь и саму втулку короче. «Удлинить» втулку можно, воспользовавшись шайбами-прокладками, установленными у торцев втулки.

Проверка затяжки гайки ведущей шестерни редуктора ВАЗ и Лада Нива

Прежде всего очищаем от грязи горловину редуктора, фланцы ведущей шестерни и карданного шарнира. Чтобы добраться до гайки (S24 М16х1,5), необходимо разъединить фланцы и отвести в сторону карданный вал. Он балансируется отдельно от ведущей шестерни с фланцем и все же пометьте краской или керном относительное положение фланцев.

Гайки (S13, М8) фланцевых болтов со специальными головками, которые предстоит отвернуть, требуют очень внимательного отношения. Здесь накидным ключом или головкой не воспользоваться. Обычный открытый (рожковый) ключ «на 13» (S13) должен быть новым или, во всяком случае, плотно охватывать грани гайки. Можно изготовить из ключа S12 «плотный» ключ S13.

Дело в том, что гайки болтов фланцев могут быть затянуты моментом до 3,5 кгсм (при плече ключа 150 мм — усилие 21 кгс). Если учесть, что коэффициент трения покоя всегда больше коэффициента трения скольжения, усилие на ключе будет немалым. При малейшей «слабине» ключа шестигранник гайки будет быстро смят («зализан»). При закруглении углов граней гайки, как правило, используют молоток и зубило. Если заменить гайку после этого нечем, приходится обрабатывать ее грани под шестигранник S12.

Начинаем отворачивать ту гайку, которая находится в удобном положении (далее проворачиваем карданный вал), не забывая о болте. Дело в том, что коническая головка болта — с лыской, при этом болт упирается в специальную фрезеровку фланца и удерживается от проворачивания. Здесь нет смысла, вращая гайку, вместе с ней вращать и болт, сминая при этом кромки. Лучше своевременно заклинить головку болта отверткой.

Когда отвернуты все гайки, вынуты болты и при отводе фланца карданного вала между фланцами обнаружено масло — это первый признак того, что гайка хвостовика отвернута и горячее масло через незажатые торцы деталей и шлицевое соединение легко проникло в межфланцевое пространство.

В каком случае выполняется замена?

Коробка передач проще двигателя, но и ей иногда требуется замена. Нередко износ и повреждения вынуждают автовладельца покупать дорогостоящие запчасти. В конечном итоге, складывается сумма, равноценная б/у коробке в хорошем состоянии. В этом случае лучше менять. Таким образом, б/у коробка будет лучшим вариантом.

Кроме того, замена может потребоваться после сильных ударов и разрушений, как корпуса КПП, так и внутренних механизмов, которые «утащили» за собой детали креплений к корпусу. Цена новой коробки Нивы не большая. Таким образом, ремонт обойдется автовладельцу дешевле, чем у многих аналогов.

Схема включения передач.

Переключение скоростей происходит так же, как и на большинстве автомобилей. Это сделано с целью унифицировать транспортные средства, чтобы водители, пересаживаясь на другое авто испытывали как можно меньше проблем.

Но, при этом в устройстве данного автомобиля есть и некоторые отличия. Коробка передач на Нива Шевроле оборудована двумя рычагами. Первый необходим для выбора оптимальной передачи. Второй необходим для активации блокировки дифференциала.

Выбор нужной передачи определяется скоростью движения автомобиля. Рекомендуемые параметры можно посмотреть в таблице ниже:

В ней указана максимальная скорость характерная для каждой конкретной передачи. При ее достижении необходимо переключаться на более высокую.

Момент затяжки деталей коробки передач

Деталь	Резьба	Момент затяжки, H*м (кгс*м)
Болт крепления шарнира на штоке выбора передач	М8х1	16,3–20,1 (1,66–2,05)
Болт крепления механизма выбора передач	М6	5,1–8,2 (0,5–0,83)
Гайка крепления хомута тяги привода переключения передач	М8	15,7–25,5 (1,6–2,6)
Гайка заднего конца первичного и вторичного валов	М20х1,5	120,8–149,2 (12,3–15,2)
Выключатель света заднего хода	М14х1,5	28,4–45,3 (2,9–4,6)
Болт крепления вилки включения передач к штоку	М8х1	11,7–18,6 (1,2–1,9)
Гайка крепления реактивной тяги к силовому агрегату	М10х1,25	51–82,4 (5,2–8,4)
Гайка крепления привода спидометра	М6	4,5–7,2 (0,45–0,73)
Гайка крепления обоймы шаровой опоры	М8х1,25	15,9–25,8 (1,6–2,6)
Болт крепления оси рычага выбора передач	М6	7,8–12,3 (0,8–1,26)
Гайка крепления задней крышки картера	М8х1,25	15,7–25,5 (1,6–2,6)
Пробка фиксатора	М16х1,5	28,4–45,3 (2,9–4,6)
Крепление рычага выбора передач на штоке	М8х1	28,4–35,0 (2,9–3,6)
Гайка крепления коробки передач к картеру сцепления	М8х1,25	15,7–25,5 (1,6–2,6)
Пробка сливного отверстия	М22х1,5	28,7–46,3 (2,9–4,7)
Опора вилки выключения сцепления	М8	15,7–25,5 (1,6–2,6)
Болт крепления направляющей втулки подшипника выключения сцепления	М6	3,8–6,2 (0,39–0,63)

Коробка передач Шевроле Нива:

1 — первичный вал; 2 — сальник первичного вала; 3 — картер сцепления; 4 — пружинная шайба; 5 — сапун; 6 — игольчатый подшипник вторичного вала; 7 — зубчатый венец синхронизатора IV передачи; 8 — вилка переключения III и IV передач; 9 — скользящая муфта синхронизатора III и IV передач; 10 — ступица муфты синхронизатора III и IV передач; 11 — шестерня и зубчатый венец синхронизатора III передачи; 12 — шестерня и зубчатый венец синхронизатора II передачи; 13 — вилка переключения I и II передач; 14 — муфта синхронизатора I и II передач; 15 — шестерня и зубчатый венец синхронизатора I передачи; 16 — промежуточный подшипник вторичного вала; 17 — ведомая шестерня передачи заднего хода; 18 — пружинная шайба; 19 — стопорное кольцо; 20 — муфта синхронизатора V передачи; 21 — тяга привода управления коробкой передач; 22 — корпус рычага переключения передач; 23 — рычаг переключения передач; 24 — ведомая шестерня V передачи; 25 — маслоотражательная шайба; 26 — распорная втулка; 27 — фланец эластичной муфты; 28 — вторичный вал; 29 — сальник вторичного вала; 30 — задний подшипник вторичного вала; 31 — подшипник блока шестерен; 32 — блок шестерен V передачи и заднего хода; 33 — болт крепления блока шестерен; 34 — упорная шайба; 35 — ступица муфты синхронизатора V передачи; 36 — промежуточная шестерня заднего хода; 37 — задняя крышка; 38 — задний подшипник промежуточного вала; 39 — нижняя крышка; 40 — пробка заливного отверстия; 41 — промежуточный вал; 42 — передний подшипник промежуточного вала; 43 — картер коробки передач; 44 — задний подшипник первичного вала; 45 — направляющая втулка подшипника выключения сцепления.

Часто задаваемые вопросы

1. Как открутить гайку хвостовика на коробке Нива?

Для откручивания гайки хвостовика на коробке Нива вам понадобится следующий инструмент:

• 1/2 дюймовый торкс;
• Динамометрический ключ;
• Шестигранный ключ 13 мм;
• Молоток.

Перед началом работы убедитесь, что автомобиль установлен на подъемнике или на надежной опоре. Следуйте следующим шагам:

Закрутите центральный болт гайки (торкс) с помощью динамометрического ключа с моментом 30 Н·м.
Закрепите коробку передач при помощи шестигранного ключа 13 мм.
С осторожностью и равномерно отверните гайку хвостовика с помощью молотка.
После откручивания гайки, плотно закрутите центральный болт на корпусе гайки.

2. Какая может быть причина, если хвостовик на коробке Нива не откручивается?

Если гайка хвостовика на коробке Нива не поддается откручиванию, возможны следующие причины:

• Заклинивание гайки из-за долгого бездействия или неправильного монтажа;
• Ржавчина или накопление грязи вокруг резьбы гайки;
• Повреждение гайки или хвостовика.

При возникновении такой проблемы рекомендуется:

• Применить смазочное средство, чтобы попытаться разжечь гайку;
• Произвести небольшие удары молотком по гайке для разрушения ржавчины или грязи;
• Если проблема не решается, обратитесь к квалифицированному механику для дополнительной помощи.

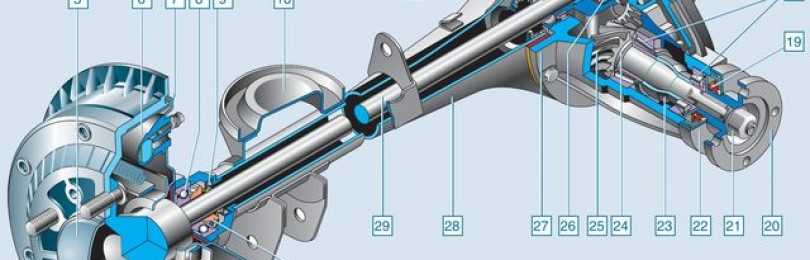

Разборка и сборка редуктора заднего моста Chevrolet Niva

Инструменты:

• Гаечный ключ накидной прямой 10 мм
• Гаечный ключ накидной прямой 17 мм
• Керн
• Молоток малый
• Бородок
• Вороток под торцевую насадку
• Удлинитель для торцового воротка
• Насадка на вороток 10 мм
• Насадка на вороток 17 мм
• Съемник подшипников
• Выколотка из мягкого металла
• Приспособление из старой ведущей шестерни
• Уровень
• Щуп плоский
• Динамометрический ключ
• Монтажная лопатка
• Динамометр
• Плоскогубцы
• Штангенциркуль
• Тиски

Детали и расходники:

• Прочная нитка
• Подшипники дифференциала
• Шестерни полуосей
• Ведомая шестерня
• Вал ведущей шестерни
• Конический подшипник вала ведущей шестерни
• Распорная втулка
• Манжета
• Гайка фланца
• Керосин
• Ветошь
• Регулировочное кольцо

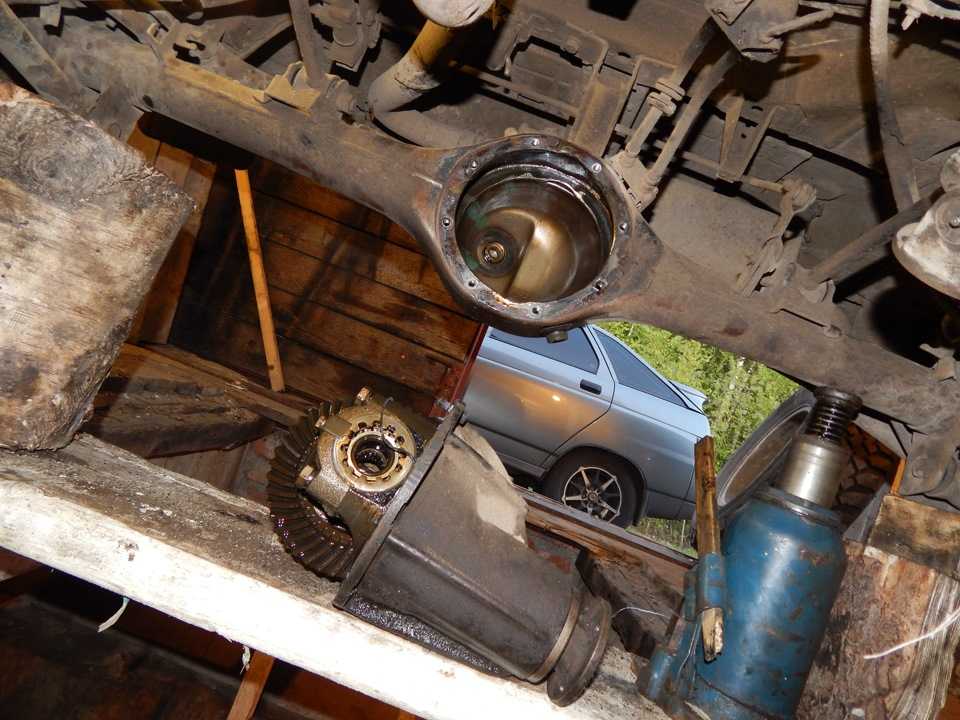

1. Установив редуктор на верстаке, ключом «на 10» отворачиваем два болта крепления стопорных пластин гаек подшипников дифференциала и снимаем пластины.

2. Керном наносим метки на постели и соответствующей крышке подшипника, чтобы при сборке установить крышки на свои места.

3. Ключом «на 17» отворачиваем болты крепления крышек подшипников.

4. Вынимаем из корпуса дифференциала регулировочные гайки.

5. Вынимаем из корпуса дифференциала наружные кольца подшипников. Если подшипники не меняем, то помечаем наружные кольца, чтобы не перепутать их местами при установке, т.к. подшипники индивидуально приработались и разукомплектовывать их нежелательно.

6 . Проверяем отсутствие радиальных люфтов в шестернях полуосей.

7. Съемником спрессовываем внутренние кольца подшипников.

8. Ключом «на 17» отворачиваем восемь болтов крепления ведомой шестерни к корпусу дифференциала и снимаем ее.

9. Бородком выбиваем ось сателлитов.

10. Проворачиваем шестерни полуосей и вынимаем шестерни-сателлиты.

11. Вынимаем шестерни полуосей с регулировочными шайбами, пометив их положение.

12. Вынимаем из картера ведущую шестерню и деформированную распорную втулку. При сборке редуктора заменяем втулку новой.

13. Выколоткой из мягкого металла сбиваем внутреннее кольцо конического подшипника с вала ведущей шестерни.

14. Под подшипником установлено регулировочное кольцо, обеспечивающее правильное взаимное расположение шестерен главной передачи.

15. Подходящим инструментом выбиваем внешние кольца конических подшипников из картера.

16. Детали редуктора тщательно промываем в керосине и внимательно осматриваем. При повреждении хотя бы одного зуба (выкрашивание, волны, риски, задиры на рабочих поверхностях) заменяем шестерни новыми.

Грани между вершинами и рабочими поверхностями зубьев ведомой шестерни должны быть острыми. Если видны малейшие забоины или закругления – главную пару заменяем новой.

Незначительные повреждения оси сателлитов, шеек шестерен полуосей и их посадочных отверстий устраняем мелкой шкуркой с последующей полировкой. При сборке манжету, гайку фланца и распорную втулку заменяем новыми.

17. Если сборка редуктора будет производиться в прежнем картере, то изменение толщины регулировочного кольца ведущей шестерни можно рассчитать как разницу в отклонениях размеров старой и новой шестерен. Отклонение в размере со знаком «+» или «–» в сотых долях миллиметра выгравировано на валу ведущей шестерни.

Например, на старой шестерне выгравировано –12, а на новой 4. Разница двух поправок составит 4–(–12)=16. Значит, новое регулировочное кольцо должно быть на 0,16 мм тоньше старого. При обратном соотношении поправок (на старой 4, а на новой –12) кольцо должно быть на 0,16 мм толще старого. Для более точного определения толщины регулировочного кольца изготавливаем приспособление из старой ведущей шестерни.

18. Привариваем пластину длиной 80 мм и торцуем ее в размер 50–0,02 мм относительно плоскости под подшипник. На конической части вала выгравирован заводской номер и отклонение в размере.

Источник

Причины неисправности

• Нехарактерные шумы. Шумят подшипники, износились шестерёнки, недостаточный уровень масла. Перемещение осевых валов тоже оказывает влияние.• Трудности с переключением передач. Возникают потому что: сцепление не включается полностью, износились втулки в шарнирах, неправильная регулировка привода. Гнёзда штоков загрязнились, вилки деформировались, нередко при ошибках в переключениях ломаются синхронизаторы.• Самопроизвольное или неправильное переключение передачи. Причиной этому может послужить изнашивание шариков и гнёзд штоков, неисправность пружины синхронизатора и других его деталей (зубья муфты, смялись короткие зубья ступицы).• Протечка масла. Возникает из-за износа сальников валов, ослабился крепёж картера коробки передач, повредились уплотнительные прокладки. Сальники в этой машине — больное место.• Проблемы с ручкой рычага. Например, рычаг неправильно реагирует на управление. Возникает это из-за проблем с кулисой. Она требует не просто замены, но и правильной регулировки.

Затяжка гайки

Теперь самый важный момент — затяжка гайки. Для правильной затяжки гайки нужно произвести подготовительные работы:

1. вывесить заднюю часть автомобиля;

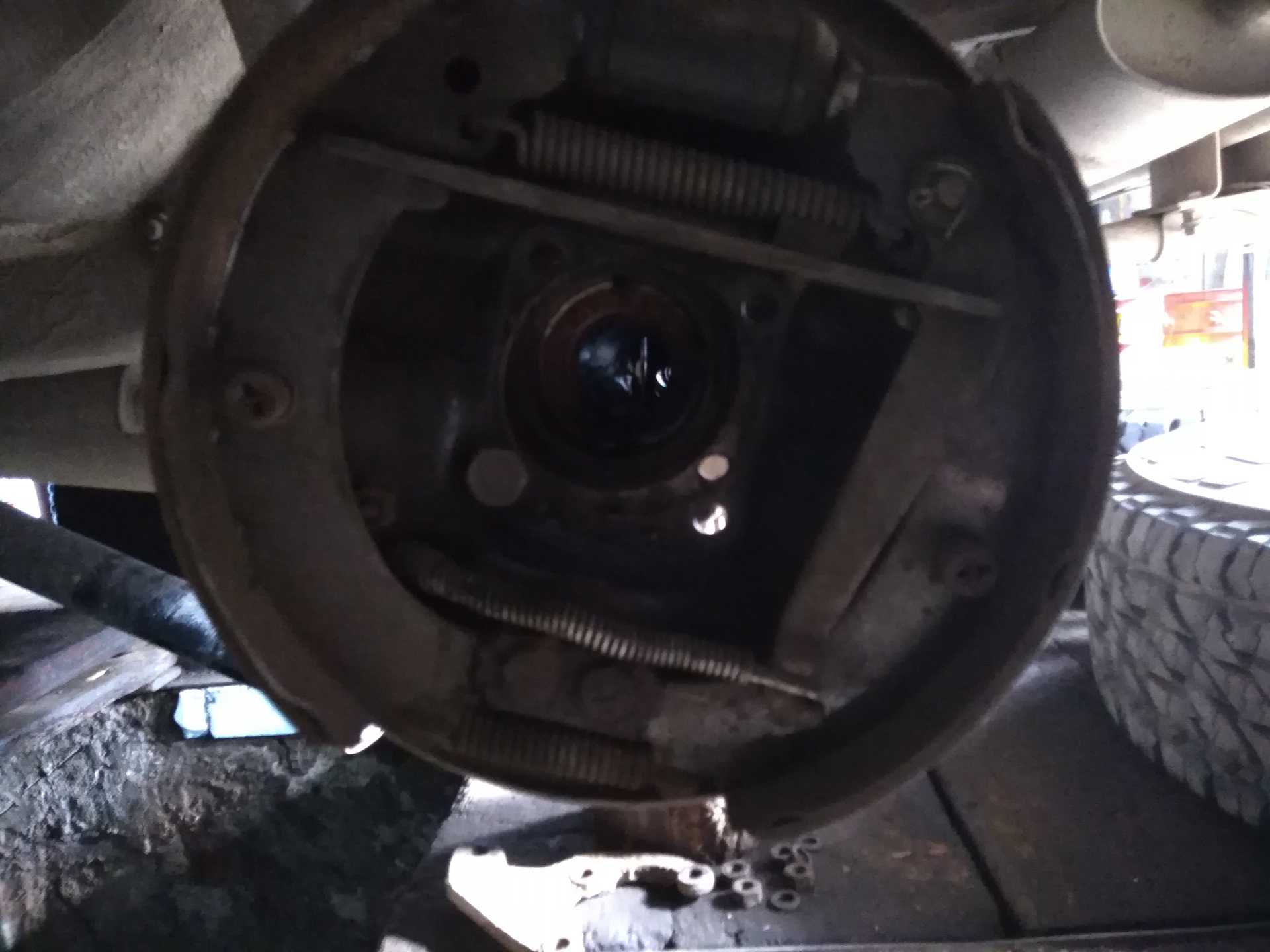

2. снять задние колеса и тормозные барабаны.

Затягиваем гайку до того момента пока почувствуете легкий упор. Таким образом, мы подвели подшипники к новой распорной втулке, но у нас появился люфт фланца. Он должен быть. Это нормальное явление с новой распорной втулкой. Подтягиваем гайку по 10-20 градусов и проверяем люфт. Затягиваем гайку до того момента пока не уйдет люфт. Далее проверяем усилие на срыв фланца с помощью цифровых весов. Вставляем «ухо» весов в отверстие на фланце и под прямым углом тянем. Усилие срыва должно быть в пределах 1.5 кг. Если усилие меньше 1.5 кг, подтягиваем гайку буквально по градусу и контролируем усилие.

Момент затяжки гайки должен быть от 12 до 26 кг/м при достижении требуемого усилия. Если после устранения люфта фланца усилие значительно больше 1.5 кг, значит вам попалась бракованная распорная втулка.

Далее производим обратную сборку:

1. Прикручиваем кардан по меткам;
2. Заливаем новое масло (лить нужно масло с допусками API GL-4/ GL-5, объем 1.5 литра);
3. Устанавливаем тормозные барабаны и колеса.

Наглядно процесс замены сальника редуктора заднего моста ВАЗ 2107 в этом видео:

Замена и ремонт коробки передач Нива Шевроле

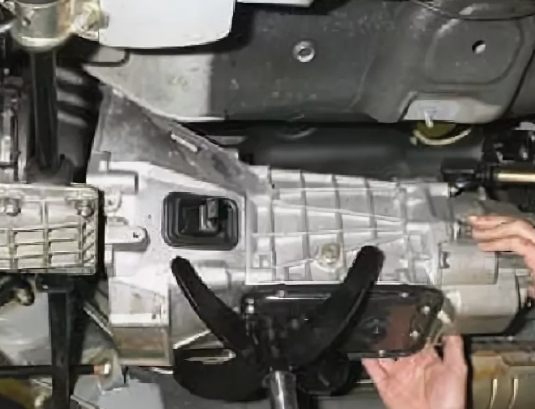

Замена и ремонт — это одно и то же мероприятие. В обоих случаях происходит снятие коробки передач. Только в одном — разборка и дефектовка, в другом — процесс обратный снятию — установка новой КПП. Снятие КПП выполняется в следующей последовательности:

• Со стороны салона снимается рукоятка КПП. Для этого нужно отжать фиксатор отверткой. Впрочем, можно не снимать ее под корень, а просто открутить ручку.
• Дабы облегчить вес коробки и предотвратить вытекание масла, его нужно слить. Сложного ничего нет, процесс аналогичный сливу масла из двигателя.
• После этого, снимают карданный вал, уходящий на раздатку. Перед снятием пометка обязательна.
• Снять промвал и механизм, отвечающий за выбор нужной скорости.
• При снятии коробки будет мешать приемная труба. По-другому ее называют «штаны».
• После этого с КПП снимается все навесное — датчик скорости и цилиндр сцепления. Таким образом, необходимо освободить все то, что крепится к коробке и двигателю одновременно. Остается выкрутить крепежки и с напарником вытащить КПП. Впрочем, это можно сделать одному — при помощи специальной стойки.

В ремонте тоже нет ничего сложного. Коробка полностью разбирается и дефектуется. Необходимо осматривать шестерни на предмет износа. Чтобы ремонт был качественным, нужно менять изношенные компоненты. Обязательно нужно заменить все сальники и уплотнения. Не лишним будет сразу поменять сцепление. Рекомендуется в обязательном порядке заменить подшипники.

Стоит отметить, что слабое место — 5-ая передача. Она стоит выше остальных и получает меньше смазки. Определите состояние фиксатора. Если он изношен, 5-ая будет вылетать на скорости, что не очень приятно и комфортно. Кроме того, вылетать он может из-за износа зубьев шестерни. Открученная гайка хвостовика тоже вносит свою лепту. Не стоит забывать про люфты в механизмах — они недопустимы, иначе они проявляться в стуках при трогании.

Установка КПП производится в порядке обратном снятию.

Регулировка переднего редуктора ваз 2121. Регулировка переднего моста на ниве

Нивы понадобится при длительной эксплуатации автомобиля, при износе деталей и возникновении неисправности в механизмах ведущих мостов. Как правило, определите вы неисправности по характерному шуму в зоне ведущего .

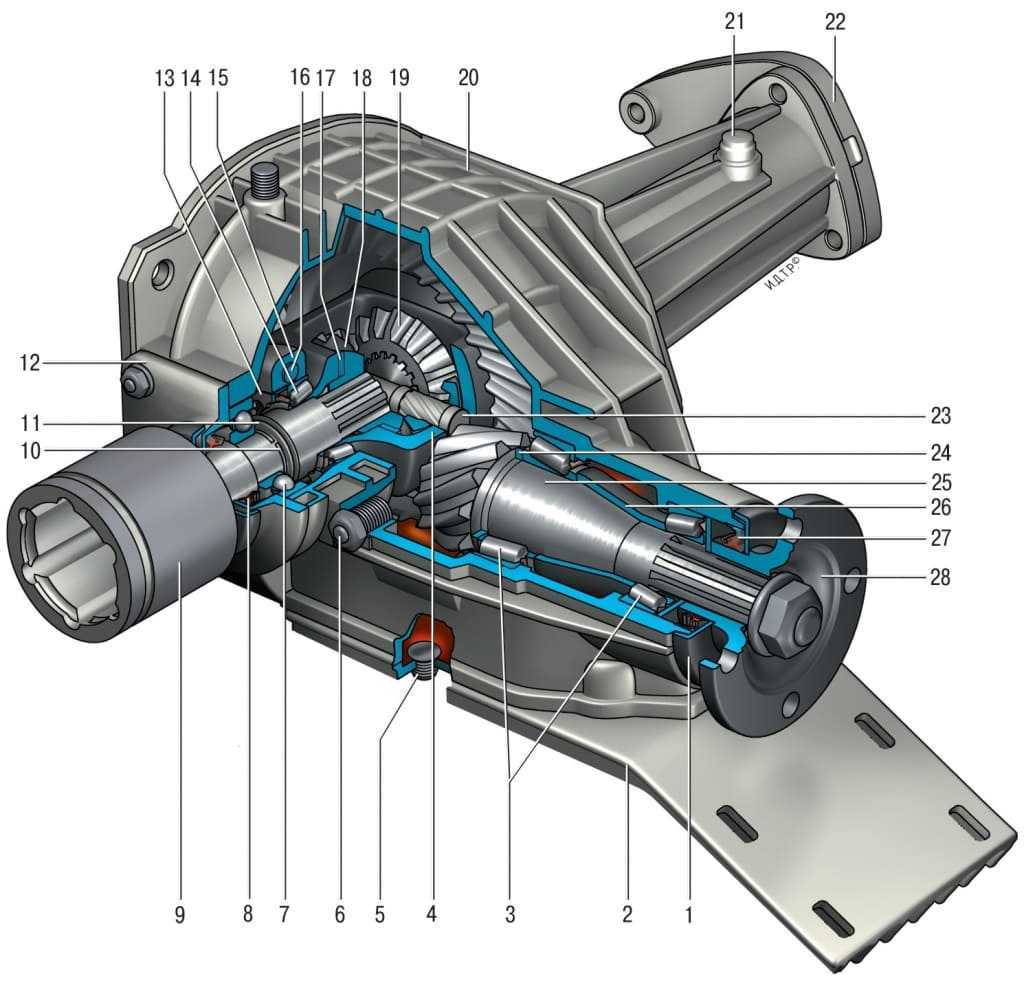

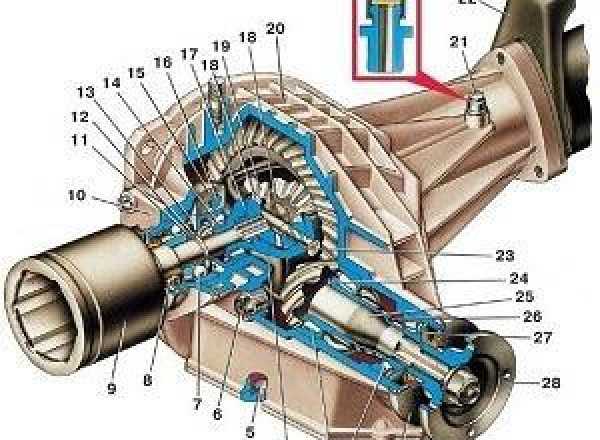

1.Коробка дифференциала; 2. Сателлит; 3. Ось сателлита; 4. Шестерня полуоси; 5. Ведомая шестерня главной передачи; 6. Шпилька крепления крышки подшипника; 7. Картер переднего моста; 8. Пробка сливного отверстия; 9. Нижняя крышка картера; 10. Крышка картера; 11. Кронштейн передней опоры двигателя; 12. Шпилька крепления переднего моста; 13. Левый кронштейн крепления переднего моста; 14. Подшипники ведущей шестерни; 15. Ведущая шестерня главной передачи; 16. Распорная втулка; 17. Сальник ведущей шестерни; 18. Отражатель сальника; 19. Фланец ведущей шестерни; 20. Гайка крепления фланца; 21. Корпус внутреннего шарнира привода колеса; 22. Подшипник корпуса внутреннего шарнира; 23. Установочное кольцо подшипника; 24. Пружинная шайба; 25. Стопорное кольцо; 26. Регулировочная гайка подшипника коробки дифференциала; 27. Подшипник коробки дифференциала; 28. Правая полуось корпуса внутреннего шарнира; 29. Сапун; 30. Правый кронштейн крепления переднего моста; 31. Регулировочное кольцо ведущей шестерни; 32. Маслоотражатель; 33. Опорная шайба шестерни полуоси; 34. Пробка заливного отверстия; 35. Левая полуось корпуса внутреннего шарнира; 36. Крышка подшипника корпуса внутреннего шарнира; 37. Отражатель сальника корпуса шарнира; 38. Сальник; 39. Крышка подшипника коробки дифференциала; 40. Стопорная пластина регулировочной гайки.

Ремонт переднего моста Нива понадобится при длительной эксплуатации автомобиля, при износе деталей и возникновении неисправности в механизмах ведущих мостов. Как правило, определите вы неисправности по характерному шуму в зоне ведущего моста.

Если шум вы слышите на протяжении всего пути автомобиля, то причинами этому могут быть:

• изношенное шлицевое соединение с полуосевыми шестернями;
• поврежденные или изношенные шестерни и подшипники редуктора;
• масла в картере недостаточно;

Если шум слышится при повороте, то возможные тому причины следующие:

• на рабочей поверхности сателлитов образовались задиры;
• в коробке дифференциалов происходит заедание полуосевых шестерен или сателлитов;
• между зубьями шестерен дифференциала увеличен зазор.

В случае обнаружения износа сальников ведущей оси, полуосей, при ослаблении крепления картера редуктора или крышек подшипников полуосей будет утекать масло. По этой причине, устанавливая редуктор и крышки, на крепление наносят герметик.

Переднего моста на Ниве проходит через каждые 10000км. И включает в себя замену масла и осмотр состояния узлов и деталей.

Регулировка переднего моста нива – одна из ключевых операций, обеспечивающая комфортное и безаварийное передвижение по дорогам любого качества.

Универсальный ключ для фланцев и ступиц

Если подтягивание гайки — «одноразовое явление», а специального ключа нет, можно обойтись двумя болтами М8 и воротком (металлическим стержнем). Болты вставляют в отверстия фланца, а вороток располагают между болтами перед фланцем. Если вороток расположить за фланцем, можно случайно надавить на грязеотражатель, после чего потребуется его закрепление на фланце.

Отвернув гайку, необходимо удалить масло с резьбы гайки и хвостовика шестерни, что значительно повысит коэффициент трения, а следовательно, и момент сопротивления отворачиванию гайки. Установить лучше новую гайку, так как в нейлоне вставки отпечаталась резьба хвостовика шестерни, что снизило сопротивление самоотворачиванию гайки.

Гайку необходимо затягивать, как отмечалось выше, моментом 12-26 кгсм, контроль затягивания осуществляется по моменту сопротивления вращению ведущей шестерни — 4-6 кгссм. Так как «в чистом виде» этот момент не замерить (редуктор не снят), замеряем его при ослабленной гайке и, добавив к полученной величине 4-6 кгсм, получаем контролируемый момент суммарного сопротивления.

Проще всего измерить момент при помощи пружинных весов (безмена). Так, если момент сопротивления составляет 4-6 кгссм, а крючок весов зацеплен за отверстие фланца, то усилие на весах должно быть 1,1-1,7 кгс. Напомним, что замеряется момент сопротивления вращению, а не момент трогания, который значительно выше. Все эти замеры могут показаться сложными, но они необходимы для надежной работы редуктора.

Диагностика состояния редуктора (подшипников, зацепления) автомобилей ВАЗ и Лада Нива.

Теперь рассмотрим случаи, когда не обойтись только затягиванием гайки. Речь пойдет также о диагностике состояния редуктора (подшипников, зацепления).

Вращая ведущую шестерню за фланец, ощущаем равномерное периодическое нарастание и ослабление момента сопротивления — «перебор роликов». Это явление тем сильнее, чем больше преднатяг, если подняты оба колеса и, конечно, в том случае, когда редуктор снят и из его картера извлечена коробка дифференциала с ведомой шестерней.

«Перебор роликов» — это нарушение геометрии дорожек качения и роликов подшипника, признак того, что если редуктор еще не «загудел», то это вот-вот случится. В последнем случае дело может усугубиться появлением волн на зубьях шестерен. Тогда гудение перейдет в вой — и дефект (волны на зубьях) уже не устранить.

Если, вращая ведущую шестерню, вы замечаете нарастание и ослабление момента сопротивления только в одном месте по углу поворота, это значит, что на наружных дорожках подшипника (или подшипников) начался питтинг — появились «язвочки». Здесь также необходима разборка редуктора.

Гайка хвостовика затянута уже максимальным моментом (26 кгсм), а преднатяга в подшипниках все нет. Более того, может быть и осевой зазор. Дело в том, что «дозирует» преднатяг подшипников их распорная втулка.

По мере износа подшипников втулка может оказаться слишком длинной, при этом «осадить» ее, затягивая гайку моментом более 26 кгсм, нельзя — она примет вид, показанный на рисунке ниже, т.е. полностью выйдет из строя. Здесь выход только один — после разборки редуктора и оценки состояния подшипников ведущей шестерни сделать втулку короче.

Распорная втулка подшипников хвостовика.

При моменте затяжки гайки менее 12 кгсм момент сопротивления резко возрастает. Это говорит чаще всего о том, что втулка свое отработала — «села» и необходима ее замена. Возможен и такой случай — обмятие и износ торцев деталей сделали всю цепь и саму втулку короче. «Удлинить» втулку можно, воспользовавшись шайбами-прокладками, установленными у торцев втулки.

Механизм переключения передач.

Этот компонент состоит в основном из пластины с вырезами, которые имеют прямоугольную форму. Все это заключено в основной корпус и управляется рычагом.

Механизм управления скоростями крепиться на шпильках в задней части коробки. Нейтральное положение расположено между третьей и четвертой скоростью и регулируется планками с пружинными направляющими. Пластины расположены в направляющих, чтобы обеспечивать механическое перемещение нижней части рычага.

В основе привода три штока, которые соединяются с вилками. Передние передачи включаются в результате вхождения вилок в специальные отверстия муфт. Задний вход активируется при входе вилки в специальное отверстие.

На предыдущих версиях водители сталкивались с проблемой в работе рычага. Можно было случайно включить заднюю передачу вместо пятой. На данный момент эта проблема исправлена. Решение найдено в виде установки блокиратора, который расположен на конце вилки тяги.

Теперь, чтобы включить заднюю передачу необходимо выжать муфту и только после этого перевести рычаг в положение R. При этом блокировочный упор опускается ниже специальной накладки. Чтобы механизм работал исправно внутри при включении скорости происходит постоянная смазка за счет разбрызгивания масла. Поэтому, чтобы не было утечки масла из коробки и внутрь не попадала грязь и пыль, места посадки первичного и вторичного вала уплотняются сальниками.

Неисправности

Проблемы с коробкой переключения передач можно определить по нескольким признакам. Наиболее распространенные из них:

• шум трансмиссии
• затрудненное переключение передач
• самопроизвольное отключение
• подтеки масла на корпусе

Так же на рестайлинговых моделях появляется стук в трансмиссии через 5-10 тысяч километров пробега

При этом необходимо обращать внимание на то, при каких условиях появляется стук

В редких случаях выходит из строя кулиса. Это узел, который отвечает за взаимодействие трансмиссии и штока. Существует 3 основных признака того, что неисправность связана именно с этим узлом:

1. Большой люфт рычага
2. Проблемы при выборе передачи
3. Невозможность отрегулировать механизм

Все проблемы, возникающие с трансмиссией требуют немедленного устранения, поскольку это напрямую влияет не только на исправность транспортного средства но и на безопасность движения.

Выводы

Как видно с учётом изложенного выше, заменить сальник заднего моста на Нива Шевроле можно и самостоятельно. Если с этим возникнут трудности, то всегда можно обратиться к специалистам на СТО.

Рано или поздно, но вашему автомобилю потребуется замена сальника редуктора заднего моста Niva Chevrolet. Причина в технических особенностях этого узла автомобиля. Резино-металлическая манжета, расположенная в этой части машины, имеет свойство быстро изнашиваться, сказываются агрессивные условия среды, а также недостаточно высокое качество детали. Поэтому, любому водителю стоит быть готовым к проведению работы по устранению этой проблемы. Не стоит затягивать ее решение, утечка смазки может привести к необходимости полного ремонта моста, что не только сложнее, но и дороже.

Замена сальника редуктора заднего моста Niva Chevrolet является несложной работой. С ее проведением справится даже новичок. Но, все же следует тщательно соблюдать технологию. Это снизит вероятность проблем в дальнейшем.
