Как прописать новый брелок сигнализации старлайн а61 самостоятельно

Отсутствие реакции на брелок

Если брелок Старлайн А91 не реагирует на нажатие кнопок и при этом, естественно, в нем установлена исправная батарейка (индикация на экране отображается отчетливо и контрастно), убедитесь, что:

Брелок видит машину и она находится в зоне уверенного приема. Рядом с источниками мощных помех (например, под линией электропередач), на крупной автостоянке сигнализация может значительно уменьшать радиус двусторонней связи, необходимой для работы диалогового кода, используемого Starline.
Машина реагирует на запасной брелок (то есть источник проблем не в самой сигнализации).

Не распознаваемый брелок нужно попробовать перепрописать, как было указано выше. Поломки или сбои ПО брелока потребуют его ремонта (перепаять отломанные кнопки или антенну можно самостоятельно при наличии достаточных навыков пайки, перепрошивка брелока самостоятельно невозможна, так как производитель не предоставляет информацию по подключению программатора и саму прошивку в открытый доступ) или замены.

Полное или частичное отсутствие иконок на экране при нормально работающей подсветке однозначно указывает на проблемы с подключением экрана к основной плате брелока, ему необходим ремонт. Тем не менее, даже полное физическое отключение дисплея не помешает брелку управлять сигнализацией.

Прошивка брелка

Необходимость перепрограммировать пульт управления возникает, в первую очередь, из-за накапливающихся со временем сбоев в работе программы. В целом же, причины, по которым автовладельцы чаще всего пытаются прошить устройство заново выглядят так:

повреждение пульта управления;
установка нового брелка;
увеличение числа пользователей машиной;
покупка транспортного средства, оснащённого противоугонным комплексом Старлайн без нужного количества брелков;
выход из строя какого-либо из приборов или узлов не только сигналки, но и машины;
проблемы с привязкой к конкретному устройству.

Процедура перепрошивки ничем не отличается от обычного программирования.

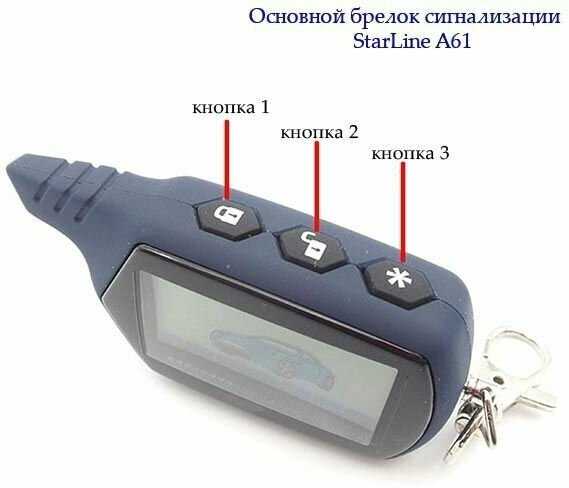

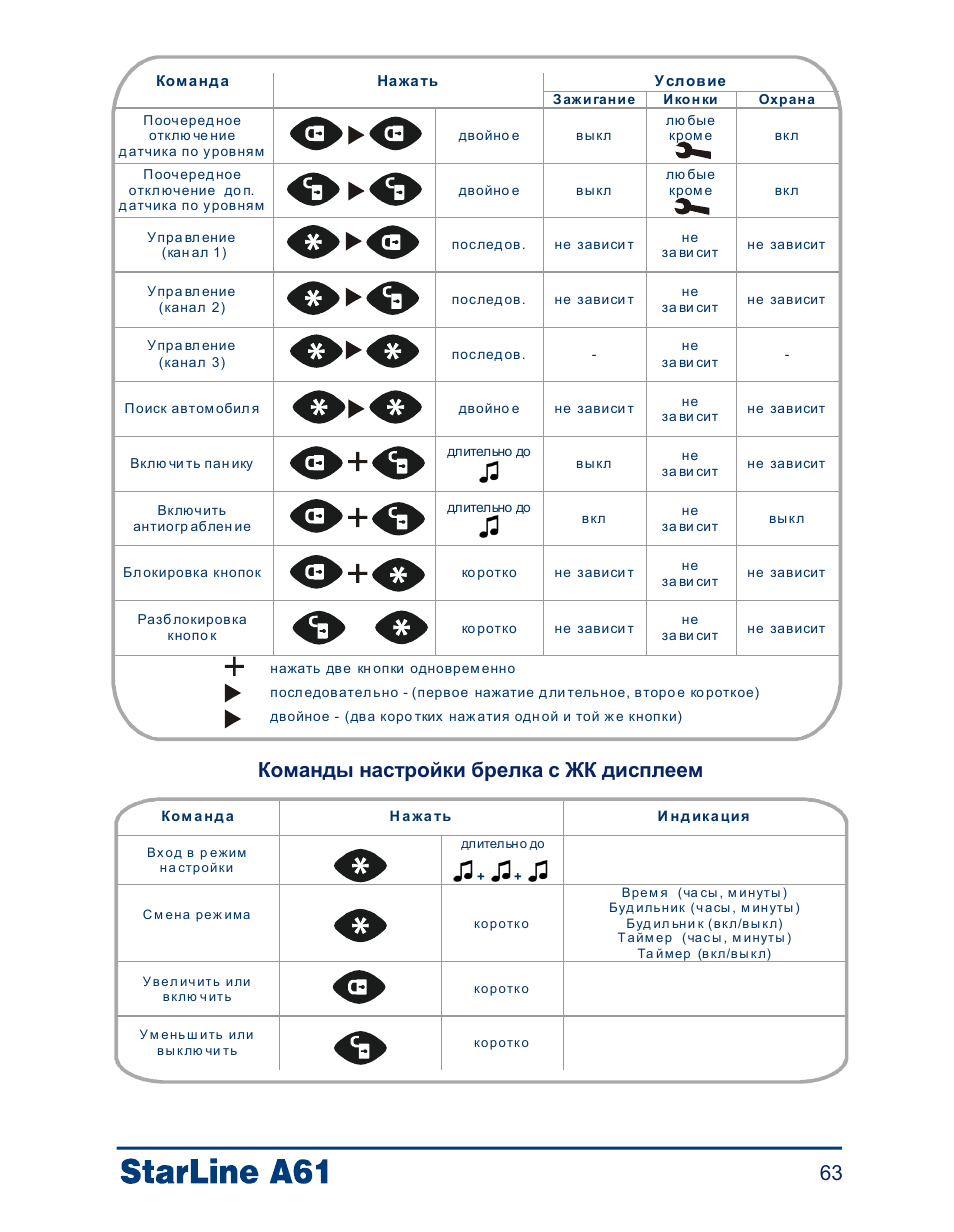

Назначение кнопок

На основном имеется три кнопки. На каждую из них отведено по две-три функции, а также возможность комбинирования. Так первая отвечает включение/отключение охраны (необходимо подержать 3 сек) и программирует команду (0.5 сек). Вторая кнопка открывает багажник (3 сек) и выполняет команду, на которую направлен курсор дисплея (0.5 сек). Третья, управляет самим курсором (0.5 сек), прерывает сигналы оповещения (0.5 сек), запуск и остановка работы часов, таймера, будильника, режима энергосбережения (3 сек), а также программирует первую кнопку (6 сек).

Комбинировать их можно так:

В другом случае они не работают друг с другом. 1+2 включает режим поиска автомобиля (3 сек) и контроль за температурными данными в салоне и состояния авто в целом (0.5 сек). 3+1 выбирает режим оповещения (0.5 сек). 3+2 срочная установка таймера (0.5сек).

На дополнительном находится четыре кнопки. На нем также по несколько функций на кнопку. Первая, включает и выключает охранную сигнализацию без звука. Вторая, ищет авто (0.5 сек) и включает режим срабатывания сигнализации (3 сек). Третья, открывает багажник (3 сек), включает канал 3(0.5 сек). Четвертая, канал 2 (3 сек) и вкл/выкл бесшумной работы охраны (0.5 сек). Комбинировать можно в следующем порядке:

1+3 (отключение датчика по уровням);
1+4 (включения служебного режима Valet);
3+4 (режим антиограбление (должно быть включено зажигание), запись в режиме программирования).

Технические параметры брелков А6 и В6

Основные технические параметры брелков:

способ кодировки сигнала – диалоговый;
рабочий частотный диапазон устройств – 433, 92 МГц;
расстояние действия приемопередатчика основного пульта – до 600 м;
расстояние работы основного пульта в роли приемника сигналов (режим пейджера) – до 1200 м;
расстояние действия вспомогательных пультов – ориентировочно 15 м;
ресурс элемента питания – 3-6 месяцев (зависит от интенсивности использования и качества элемента);
диапазон температур сохранения работоспособности – от -40°C до +85°C;
срок службы сигнализации и брелка – 5 лет (установлен изготовителем);
на основных коммуникаторах используются жидкокристаллические экраны с подсветкой, расширяющие возможности управления.

Расстояние работы брелков сигнализаций Starline А6 и В6 зависит от интенсивности внешних радиопомех, плотности городской застройки, а также рельефа местности и метеорологических условий.

Как установить сигнализацию?

Руководство по установке:

Сначала производится монтаж центрального блока. Надо выбрать как можно более скрытное место установки. Блок нельзя ставить в моторном отсеке, поскольку под капотом преобладают высокие температуры, особенно если двигатель запущен и прогрет. Нельзя располагать блок в багажнике, поскольку у водителя, когда он сидит на своем кресле, должен быть доступ к девайсу. Некоторые установщики «заморачиваются» и устанавливают блок под дверной обшивкой, но этого делать нельзя, поскольку в таких местах может скапливаться влага. Оптимальным местом будет свободное пространство за приборной панелью. Для установки открутите саморезы, которые фиксируют облицовку рулевой колонки, демонтируйте контрольный щиток и отключите от него все штекеры с проводами. Выполните монтаж блока и надежно зафиксируйте его с помощью саморезов. Проследите, чтобы в месте соприкосновения устройства с поверхностью не было люфта, иначе девайс будет вибрировать.
Следующим этапом будет монтаж сирены. Устройство ставится под капотом. Нельзя располагать сирену в непосредственной близости с блоком цилиндров, повышенные температуры выведут ее из строя. Найдите наименее загрязненное и скрытое место в моторном отсеке, зафиксируйте сирену к кузову с помощью саморезов. Рупор устройства желательно направить в сторону или вниз.
Чтобы можно было осуществить включение опции автозапуска мотора по температуре, температурный контроллер устанавливается в моторном отсеке. Датчик следует врезать в одну из магистралей охладительной системы. Плотно зафиксируйте устройство в патрубке, чтобы его не смыло потоком антифриза. Провода для подключения устройства надо вывести наружу.
Затем производится установка приемопередатчика. Антенный адаптер монтируется в салоне машины, надо выбрать место как можно выше. Установка приемопередатчика осуществляется в районе ветрового стекла, рядом с местом монтажа не должно быть металлических предметов, поскольку их наличие приведет к появлению помех при передаче сигналов. Сигнализация может не срабатывать при нажатии на кнопку брелка. Установите адаптер и зафиксируйте его на двухсторонний скотч или специальную наклейку, которая может идти в комплекте.
Реле блокировки двигателя монтируется под облицовкой замка зажигания. Подключение устройства осуществляется в соответствии со схемой к электроцепи запуска мотора.
Производится монтаж кнопки сервисного режима Валет. Установка должна осуществляться в скрытном месте, поскольку получив доступ к кнопке, преступник сможет быстро отключить сирену сигналки и угнать авто.
Когда все компоненты охранного комплекса будут установлены, выполняется их подключение к центральному блоку, для этого надо уложить провода и соединить электроцепями все элементы. Проводка укладывается под облицовкой салона авто. Там, где проходят провода, не должно быть движущихся механизмов. Подключение устройств осуществляется по схеме, которая имеется в комплекте.

Фотогалерея

Фото схем для соединения электроцепей приведены ниже.

1. Общая схема подключения комплекса

2. Схема подключения контроллера удара

Характеристики и функции

Основные характеристики сигналок для автомобилей Starline Twage:

частота канала, по которому передаются сигналы для управления, составляет 433,92 МГц;
наибольший радиус действия пульта составляет 600 метров;
максимальный диапазон работы приемопередатчика в режиме охраны составляет 1200 м;
радиус работы запасного пульта составляет 15 метров;
температурный диапазон, в котором сигналка может выполнять все возложенные на нее функции, составляет от -40 до +85 градусов;
величина напряжения бортовой сети машины, в которой ставится сигнализация, составляет от 9 до 18 вольт;
значение тока, который система потребляет при активированном режиме охраны, составляет 25 мА.

В соответствии с техническим руководством, использование охранного комплекса позволяет реализовать множество полезных функций для машины, среди которых:

активация и отключение системы посредством одной клавиши на пульте;
работа системы в тихом режиме, процедура постановки и отключения охраны осуществляется без звука;
возможность временного или постоянного отключения сирены при активации охранного режима;
наличие режима паники;
подтверждение активации охранного режима с помощью звукового сигнала;
предупреждение автовладельца о том, что кто-то пытается попасть в салон машины;
возможность отпирания и закрытия дверных замков;
функция поиска машины на стоянке;
возможность открытия двери багажного отсека посредством пульта;
опция АнтиХайДжек, активирующаяся пультом или посредством специальной клавиши.

Индикация на экране брелка

Значки на брелке Старлайн А91 разделены на несколько функциональных групп:

За передачу информации о статусе автомобиля отвечают анимированные иконки на изображении машины. «Капот», «дверь» и «багажник» сообщают о срабатывании соответствующего концевика, ключ за ветровым стеклом – о включении зажигания, дымок у выхлопной трубы – о работе двигателя. Индикатор «тормоз» на машинах с МКПП сигнализирует о затянутом «ручнике», на машинах с АКПП – о нажатии педали тормоза. «Молоток» указывает на срабатывание датчика удара. Рядом расположены иконки с замком (открытый или закрытый соответственно указывает на отключенный или включенный статус охраны) и динамиком (перечеркнутый – звуковые сигналы отключены);
иконки «колокольчик» и «песочные часы» рядом с цифровыми часами указывают на включенный будильник и таймер обратного отсчета;
индикатор «РКПП» горит, если сигнализация настроена на автозапуск автомобиля с механической коробкой передач. Это – не настройка брелока, она задается при установке и не может быть отключена брелоком или через меню настроек системы;
нижний ряд иконок – это курсорное меню, с помощью которого выбираются режимы периодического автозапуска, турботаймера, иммобилайзера, Valet, автопостановки на охрану;
иконка с градусником загорается при опросе состояния автомобиля одновременно с отображением температуры двигателя на месте цифровых часов;
«Спутник» появляется на экране, если к системе подключен маячок М20-М21 в slave-режиме (то есть работает не автономно, а как GPS/GSM-интерфейс сигнализации);
иконка «ПИН КОД» загорается, если в настройках задан секретный код, используемый при снятии машины с охраны без брелка.

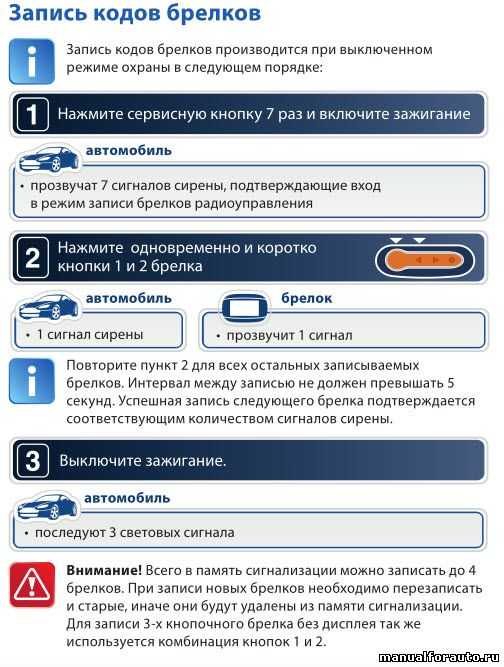

Производим запись кода брелка

Очевидно, чтобы заменить брелок сигнализации на новый, достаточно записать его в память основного блока. В действительности, всё немного сложнее: прописывать придётся все брелоки, которые вы хотите использовать. То есть, и новый, и все старые. Суммарное их количество не должно превышать 4. Запаситесь терпением – с первого раза выполнить всё, как надо, удаётся мало кому.

Процесс программирования

Перед началом выполнения операции, рассматриваемой здесь, нужно выключить режим охраны. Стандартный способ этого достичь – нажать кнопку «2» на брелоке. Раздастся два звуковых сигнала, светодиодный индикатор перестанет гореть. Затем, надо повернуть ключ зажигания влево (до положения LOCK):

Отключаем зажигание перед «прошивкой»

При работе с сигнализацией «A8», совет был бы прямо противоположным – там зажигание нужно включить. Но мы рассматриваем модель «B6».

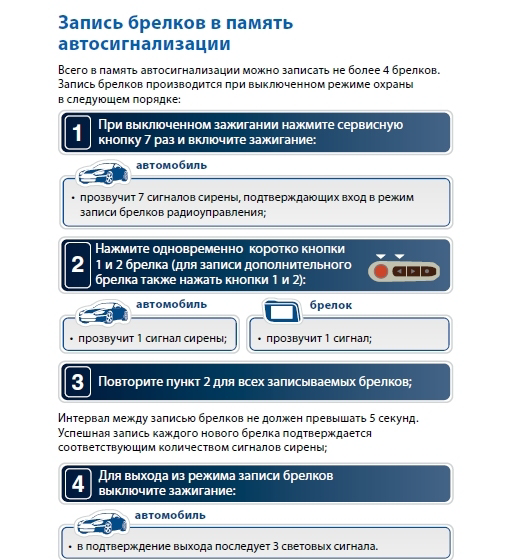

Когда зажигание выключено, нужно 7 раз нажать и отпустить сервисную кнопку (кнопку VALET). Она у «Старлайна» обычно круглая, среднего размера. Дальше, сразу выполняют действия:

Переведите ключ в положение START (включите зажигание);
Должна прозвучать сирена (7 гудков);
На брелоке нажимают и удерживают кнопки «1» и «2». Через пару секунд прозвучит сирена (сразу отпустите кнопки). В некоторых версиях предусмотрено вот что: кнопки нужно держать 3-4 секунды, затем – самостоятельно отпустить, а через секунду звучит сирена;
Шаг «3» повторяют для каждого брелка. Интервал между повторениями – не больше 5-ти секунд;
Выключите зажигание (обязательно). Должны моргнуть габаритные огни.

Как видим, ничего сложного.

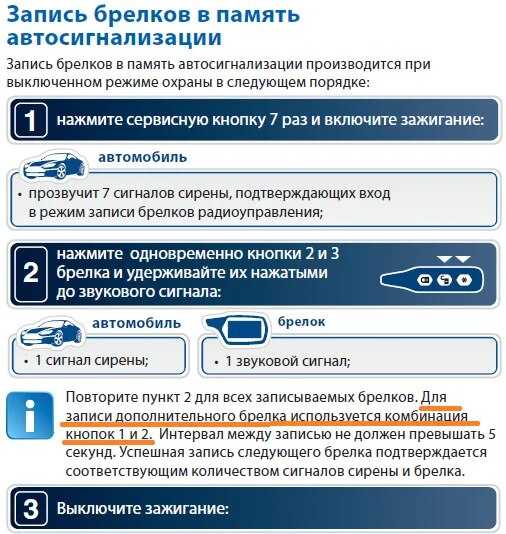

Инструкция для сигналки «B6»

Помните два важных момента: кнопочки «1» и «2» нужно нажимать только одновременно.

Иначе, ничего не происходит. Если «шаг 3» выполнить один раз, раздаётся один гудок, после повторения «шага 3» – два гудка, и так далее (до 4-х). А интервал между «записями» не должен превышать 5 секунд, иначе система выходит из требуемого режима. Ещё раз повторим: для других моделей сигнализации, даже если это «Старлайн», инструкция будет отличаться.

Сигнализация B6 Dialog, A8

Допустим, установлена сигналка Starline модели B6 Dialog. Все действия по записи кода будут теми же, что и для модели B6, но есть одно исключение. На большом брелоке нажимают кнопки «2-3», а не «1-2». Маленький, как известно, наделён двумя клавишами (1-2), их и нажимайте.

Из комплектации сигналки «Dialog»

Для семейства B6, как видите, активация режима записи выглядит сложно – надо 7 раз нажимать VALET. Проще всё устроено в линейке A8.

Итак, чтобы прописать брелки в сигнализации A8 (A8 Twage), прежде всего, нужно включить зажигание. Охранный режим должен быть деактивирован. Затем, кнопку VALET нажимают и удерживают до появления 4-х гудков сирены (нужно держать примерно 6 секунд). Каждый брелок прописывают в памяти блока, нажимая кнопочки «1-2» (большой брелок) или «3-4» (маленький).

Из комплектации сигналки A8

Завершается процедура выключением зажигания, после чего должны моргнуть габариты. На этом – всё.

Если инструкция кажется вам слишком сложной, у вас есть выбор. Можно поехать на СТО, и за выполнение перечисленных здесь действий заплатить 300 рублей. Но тогда, не забудьте взять полный комплект устройств, которыми хотите пользоваться.

Защитные функции

Многие современные охранные системы предоставляют большой спектр возможностей своих творений. Команда из СтарЛайн помимо функций органайзера, дала большое количество защитных функций, все они вместились в брелок starline a6. На каждую из них имеется свой индивидуальный сигнал тревоги.

Оповещение продолжается один цикл в который входят вибрация, звуки, и мигание экрана. Так вот, если в течении одного такого цикла, причина его возникновения не было устранена, то данный цикл будет проигран заново, до того момента, пока не будет исправлена причина срабатывания. Чаще всего причиной становится не закрытая до конца дверь автомобиля. Помимо того, что пейджер будет оповещать вас о срабатывании, автомобиль будет мигать габаритами, светом фар, а также издавать звук.

Система может срабатывать по следующим причинам:

Машина была ударена;
Дверь не закрыта до конца;
Открыт капот;
Багажник не был плотно закрыт;
Сработало зажигание.

Все они имеют свои индивидуальные циклы. В случае работы системы в бесшумном режиме, то звукового сопровождения не будет!

У StarLine twage A6 имеется интересная функциональная возможность, называется «режим антиограбления». Включить его можно парой способов. Остановимся на первом, так как он более удобный и простой. И так, необходимо чтобы автомобиль был с включенным зажиганием, на брелке нужно выбрать соответствующую иконку (выглядит она как перечеркнутый пистолет) и нажать кнопку 2. Чтобы выключить данный режим, необходимо выключить зажигание и выполнить те же шаги, как и при включении данной функции.

Общие сведения о системе

Сразу приводим несколько замечаний:

В системе Starline можно прописать до 4-х брелоков (4 или меньше);
Пульт управления должен быть совместим именно с вашей сигнализацией. Например, есть ревизии B6 и B6 Dialog, так вот, они между собой несовместимы!
Если, вновь прописываемый брелок, не использовался долгое время, в нём могла разрядиться батарея. Ничего прописать в этом случае не получится.

Из трёх указанных замечаний два последних являются очевидными. Они подходят для всех сигнализаций (не только для Starline). Однако, ошибки часто связаны с несоблюдением требований «2» и «3». Надеемся, вы всё учли.

Комплектация

Какие элементы будут входить в комплект системы с обратной связью:

руководство пользователя, с помощью которого автовладелец может выполнить монтаж и подключаться к бортовой сети;
основной управляющий блок с элементами для монтажа и фиксации;
пульт дистанционного управления, оборудованные экраном;
дополнительный брелок;
контроллер чувствительности, относящийся к категории двухуровневых датчиков;
приемопередатчик;
диодный индикатор для определения режима функционирования комплекса;
клавиша перехода в аварийный или сервисный режим;
клавиша активации режима АнтиХайДжек;
специальное устройство для реализации функции удаленного старта ДВС;
два держательных элемента, оборудованных предохранительными устройствами на 30 ампер;
концевой переключатель для монтажа на дверь багажного отсека или капот.

Управление багажником

Сигнализация имеет штатную функцию «открытие багажника». Если соответствующие подключения выполнены при установке, то, чтобы открыть багажник с брелока Старлайн А91, необходимо:

на основном брелке – длительно нажать кнопку 3, затем кратковременно кнопку 1;
на дополнительном брелке управление багажником в этой модели сигнализации не предусмотрено.

Для корректной работы отпирания багажника, помимо соответствующих подключений, необходима корректная настройка соответствующего выхода сигнализации. Таблица программирования для этого предусматривает функцию 13 сервисного меню, она должна быть установлена в значение 1.

Режим программирования Старлайн А91 активируется следующим образом:

Снять машину с охраны.
5 раз нажать сервисную кнопку.
Включить зажигание. Сирена должна подать пять сигналов, сообщая об успешном входе в сервисное меню.
Кнопку Valet необходимо нажимать то число раз, что соответствует номеру нужной функции (в данном случае – 13 раз). После каждого нажатия сигнализация будет звуковыми сигналами подтверждать переход к следующей функции (короткий сигнал равен единице, длинный – пяти, то есть один длинный и три коротких сигнала сообщат, что выбрана функция 8). На экране брелока при этом отобразятся номер выбранной функции и ее значение. Нам нужно, чтобы в функции 13 стояло значение 1, то есть на экране была индикация «13-1».
Программирование функций Старлайн А91 в нужное значение осуществляется нажатием кнопок 1-3 кратковременно (будет задано соответствующее значение от 1 до 3) или длительным, а затем кратким – кнопки 1 (это задаст значение 4).
Для выхода из меню настроек достаточно отключить зажигание.

Как настроить брелок?

Для правильной работы надо произвести настройку пульта. Сначала программируется первая кнопка.

Настройка выполняется так:

Клавиша под номером 3 кликается быстро несколько раз, чтобы курсор на дисплее перешел против или по часовой стрелке. Чтобы поменять направление перемещения, надо сделать паузу на одну секунду между кликами.
Выставьте курсор на экране с помощью клавиши 3 в такое положение, которое будет соответствовать определенной команде, к примеру, активации либо деактивации охранного режима.
Выбрав функцию, клавиша 3 зажимается на шесть секунд, пока не раздастся два, а затем три звуковых сигнала.
Чтобы произвести активацию, кликните по кнопке 1.

При такой настройке, нажав на клавишу 1, вы сможете активировать или отключить защитный режим. При клике будет появляться индикатор, который соответствует установленной опции. Чтобы перенастроить назначение кнопки, проделайте вышеописанные действия заново.

Программирование кнопки под номером 2 осуществляется так:

Выполните несколько быстрых нажатий на кнопку 3, это позволит курсору начать двигаться по экрану.
Нажимая эту же кнопку, выставьте курсор в положение, которое будет соответствовать определенной функции.
Когда опция будет выбрана, нажмите клавишу 2.

Если вы планируете пользоваться функцией автозапуска, для этого надо настроить часы:

Для настройки кликните на клавишу 3 и зажмите ее до момента, пока не раздадутся два коротких сигнала. После этого индикатор на часах будет моргать. Чтобы увеличить значения, нажимайте клавишу 1, чтобы снизить — клавишу 2. Чтобы обеспечить быстрое повышение или снижение показателей, клавиши 1 и 2 можно зажимать.
Когда параметры часов будут настроены, аналогичным образом выставляются минуты, только для перехода в это меню надо кликнуть на клавишу 3.
Чтобы выйти из меню настройки часов, кнопка 3 зажимается до момента, пока не раздастся звуковой сигнал.

На главном пульте можно настроить работу будильника:

Для программирования кликните на клавишу 3 и зажмите ее, пока брелок не издаст два звуковых сигнала.
Затем последовательно кликайте на клавишу 3 до момента, пока на экране не появится значок в виде будильника. При этом символ часов будет моргать. Чтобы увеличить показания, нажимайте на кнопку 1, чтобы снизить — клавишу 2.
Сначала настраиваются часы для срабатывания будильника, а затем минуты, для настройки последних надо нажать клавишу 3.

Когда будильник будет настроен, надо быстро кликнуть по клавише 3, это позволит зайти в меню включения или отключения функции. Активация производится путем нажатия кнопки 1, деактивация — нажатием на клавишу 2. Чтобы покинуть меню настройки будильника, зажмите третью клавишу. Должен раздаться один звуковой сигнал, пульт автоматически выйдет из меню. Когда будильник сработает, пульт издаст один мелодичный сигнал. Чтобы отключить функцию, нажмите третью клавишу на пейджере.

Если опция будильника активирована, на дисплее брелка отобразится соответствующий индикатор.

Александр Шкуревских рассказал о процедуре привязки брелка сигналки Старлайн А6.

Чтобы произвести настройку таймера, кликается третья кнопка брелка и зажимается в таком положении, пока пульт не издаст два звуковых сигнала. С помощью этой же кнопки надо перевести курсор в положение индикатора в виде песочных часов. Процедура настройки таймера выполняется так же, как в случае с будильником. Охранный комплекс позволяет настроить таймер максимум на 19 часов 59 минут. При активированной функции на экране пульта высветится состояние, а значок в виде песочных часов начнет мигать. После того как время будет выставлено, начнется обратный отсчет. По истечении установленного временного промежутка брелок издаст восемь звуковых сигналов, значок в виде песочных часов пропадет с экрана.

Брелок не открывает двери

Инструкция на брелок Старлайн А91 указывает, что для разблокировки дверей на основном или дополнительном брелоке нажимается кратковременно кнопка 2. Отсутствие правильной реакции возможно двумя путями:

автомобиль не снимается с охраны и не открывает двери;
автомобиль нормально снимается с охраны, но двери не открывает.

В первом случае выполните те же проверки, что и в предыдущем разделе статьи. Частая проблема основного брелока – отходящая от платы из-за слишком сильных нажатий кнопка, так как она припаяна к плате под прямым углом, в то время как на дополнительном брелоке кнопки при нажатии только прижимает к плате.

Если же двери не открываются при нормальном снятии с охраны (то есть со связью все нормально), то необходимо проверить:

На автомобилях без штатного центрального замка: проводку к дополнительно установленным дверным актюаторам, предохранители на зеленом и синем проводах от 6-контактного разъема центрального блока сигнализации.
На автомобилях со штатным центральным замком – подключение цепей сигнализации к штатной проводке согласно карте установки для конкретной модели автомобиля.

Обслуживание пультов

На дисплее имеется отдельное поле для иконки, показывающей уровень заряда батареи. Иконка имеет три секции, каждая приблизительно равна 33% от полной емкости установленной батарейки. Замена батареи производится при падении заряда до 33% (остается активной только одна секция). В главном пульте применяется элемент питания стандарта ААА (1,5 В), в дополнительном – литиевый элемент CR2032 (3 В).

Руководство по самостоятельной установке батарейки на пультах к системам А6 и B6:

Отстегнуть защелку крышки отсека, размещенного на задней части корпуса. Для замены батареи в дополнительном пульте необходимо отвернуть саморез, стягивающий корпус. Затем их аккуратно разъединяют, стараясь не сломать защелки, имеющиеся по периметру.
Изъять разряженный элемент и кратковременно утопить К_1 (для сброса заряда конденсаторов в цепях питания приемопередатчика).
Установить новую батарейку или аккумулятор с соблюдением полярности. Схема монтажа указана на задней части крышки.
Закрыть крышку, застегнуть защелку (или соединить до щелчка части корпуса и закрутить саморез).
Установить текущее время и время включения будильника. Память пульта энергонезависима, поэтому повторная запись функции, выполняемой К_1, не требуется. Для запасного брелка никаких действий выполнять не нужно.
