Установка распредвала на двигатель ваз 2108, 2109, 21099

Момент затяжки двигателя ваз 2110, 2111, 2112

Момент затяжки гбц двигателя ваз 2110, ваз 2111, ваз 2112:

Болты M12XI.25 подсоединения гбц заворачиваем в 4 приема:
1. с силой — 2 кгс/м;
2. раз моментом — 7.1-8,7 кгс/м ;
3. раз — доварачиваем на 90°;
4. раз — доварачиваем на 90°.
Гаечки М6 прикрепление покрышки гбц движка с силой — 0,2-0,47 кгс/м

Момент затяжки болтов двигателя ваз 2110, 2111, 2112:

Болты М6 прикрепления корпуса вспомогательных устройств с усилием -0,68-0,84 кгс/м;
Болтики М6 скрепления масляного картера с силой — 0,52-0,84 кгс/м;
Нагеля М6 подсоединения помпы тасола ментом — 0,78-0,82 кгс/м;
Болтик М6 крепежа подводящей трубы насоса охалаживающей жидкости моментом — 0,425-0,525 кгс/м

Момент затяжки распредвала двигателя ваз 2110, 2111, 2112:

Гаечка М8 шпильки подсоединения корпуса подшипников распредвала с усилием — 1,87-2,31 кгс/м;
Болтик М10 крепежа шкива распределительного вала с силой — 6,88-8,5 кгс/м ;

Момент затяжки коленвала ваз 2110, 2111 2112:

Метиз М12х1,25 соединения шкива коленвала моментом — 9,9-11,1 кгс/м

Момент затяжки коренных подшипников ваз 2110, 2111, 2112:

Болты М10Х1.25 подсоединения крышек коренных подшипников с усилием — 6,97-8,61 кгс/м;
Нагеля М6 прикрепления маслоприемника к крышке коренного подшипника моментом — 0,85-1,05 кгс/м

Момент затяжки шатунов двигателя ваз 2110, 2111, 2112:

Гаечки М9х1 болтиков крышки шатуна с силой — 4,42-5,46 кгс/м

Момент затяжки маховика ваз 2110, 2111, 2112:

Болты М10х1,25 прикрепления маховика моментом — 6,22-8,92 кгс/м

Таблица моментов затяжки двигателя авто ваз
Название устройств и деталей движителя	Резьба	Момент затяжки двигателя ваз 2110, 2111, 2112, кгс/м
Гаечка шпильки крепежа впускной трубы и выпускного коллектора	М8	2,13-2,63
Гайка присоединения натягивающего ролика	М10х1,25	3,4-4,2)
Гаечки шпилек соединения выпускного патрубка рубашки охолаживания	М8	1,63-2,31
Гаечка подсоединения приемной трубы глушителя	М8х1,25	2,13-2,63
Гайки скрепления фланца дополнительного глушака	М8х1,25	1,63-2,31
Гаечка прикрепления троса сцепления к кронштейну движка	М12х1	1,5-2,0)
Болты подсоединения кронштейна передней опоры подвески движителя	М10×1,25	3,3-5,5
Гайки болтов прикрепления передней опоры подвески мотора	М10	4,25-5,25
Гайки болтов подсоединения левой опоры движка	М10	4,25-5,25
Гайки скрепления кронштейна левой опоры подвески мотора	М10	3,25-5,25
Болты прикрепления опоры задней подвески движителя	М10×1,25	2,8-3,47
Гайки болтов подсоединения кронштейна задней опоры подвески двигателя ВАЗ 2110, 2111, 2112	М12	6,2-10
Болты прикрепления маслоприемника к помпе	М6	(0,7-0,84
Болтики скрепления масляного насоса	М6	0,85-1,05
Болты крепежа корпуса масляной поипы	М6	0,735-0,94
Пробка редукционного дросселя масляной помпы	М16×1,5	4,64-7,5
Штуцер масляного фильтра	М20х1,5	3,8-8,9
Сенсор сигнальной лампочки давления масла	М14х1,5	2,45-2,75
Гаечки скрепления карбюратора	М8	1,3-1,6

Пошаговое руководство по смене распредвала на машине ВАЗ 2110

Итак:

Сначала снимается крышка клапанов ГБЦ ваз.

Распредвал устанавливается в положении конца такта сжимания четвёртого цилиндра.
С помощью ключа 13-го размера отпускается натяжитель цепочки, далее при упоре монтажки в башмак натяжителя, нужно крепче сжать шток натяжителя, после чего его фиксируют, применяя гайку натяжителя цепочки.

Примечание! Если процесс не получается выполнить, нужно полностью демонтировать натяжитель.

Плоской отверткой аккуратно отгибают стопорную шайбу крепёжного болта звездочки распределительного вала.
Активируют четвёртую передачу, в этом случае распредвал фиксируется. Таким образом, он не будет проворачиваться.
Крепёжные болты звёздочки получится открутить только 17-м ключом.
«Постель» распредвала разбирается при откручивании 9-ти гаек 17-м ключом.

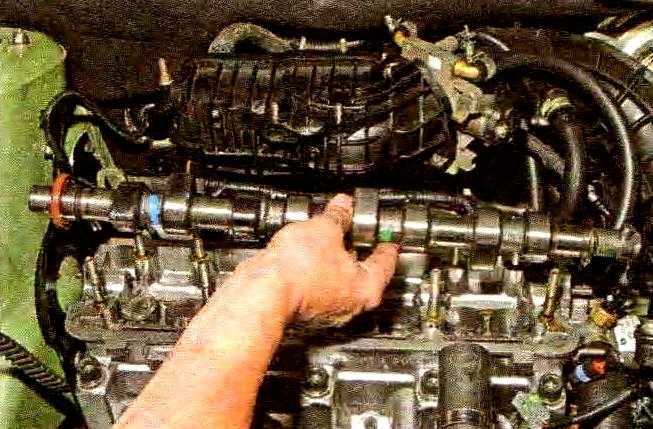

Теперь можно спокойно демонтировать распределительный вал вместе с «постелью», снимая его с крепёжных шпилек.

10-м ключом откручиваются два болта для крепления упорного фланца, такие меры позволяют беспрепятственно снять фланец.
Для того, чтобы пружины не давили, нужно приподнять кулачок, который также демонтируется.
На заключающем этапе распредвал извлекается из «постели».
Пружина кулачка демонтируется.

Разборка полностью закончена, теперь остаётся заменить распределительный вал и собрать все детали в обратном разбору порядке.

Примечание! Затяжку крепёжных гаек «постели» нужно осуществлять в четком соответствии со схемой.

Пошаговая инструкция для 16 клапанного авто

Необходимые инструменты

Вам нужно подготовить:

новые детали для замены (выпускной и впускной распределительные шкивы);
торцевой ключ на 8 мм;
герметик.

Этапы работ

Чтобы правильно осуществить процесс замены выпускных элементов, предлагаем вам воспользоваться инструкцией, подготовленной специально для наших пользователей. Также этот мануал подойдет для тех, кто хочет заменить сальники выпускного распредвала, датчики или заглушки.

Откройте капот вашего 16 клапанного ВАЗ 2112. Демонтируйте защитный кожух ремешка привода газораспределительного механизма.
После этого необходимо снять крышку ГБЦ, а также устройство контроля аварийного давления (датчика) моторной жидкости. Датчик снимается, чтобы в процессе работ он не повредился. Также можно снять наконечник проводов датчика.
Когда датчик демонтирован, вам нужно открутить все винты, которые крепят корпус подшипников распредвалов. Это делается при помощи торцевого ключа на «8». Все болты следует открутить равномерно, а не по одному.
После этого демонтируйте корпус подшипников распредвалов выпускных клапанов 16 клапанного ВАЗ 2112. Следует отметить, что корпус демонтируется со свечными колодцами. Их нужно вытащить из корпуса.
Теперь что касается заглушек технологических отверстий. Во время процедуры замены распредвалов заглушки часто теряются у автомобилистов. Заглушки представляют собой маленькие детали круглой формы.
Когда эти элементы демонтированы, положите их отдельно. Заглушки лучше не терять.
После этого можно произвести демонтаж распределительного вала выпускных клапанов. Распредвал выпускных клапанов желательно снимать первым. Когда распредвал выпускных клапанов снят, приступайте к демонтажу элемента впускных клапанов.
Теперь дело осталось за сальниками. Приступаем к демонтажу сальников, откладываем их в сторону. К слову, при демонтаже сальников также будьте осторожны, чтобы не повредить их. После снятия сальников произведите осмотр демонтированных устройств. На сальниках не должно быть механических повреждений, следов износа, микротрещин и т.д.
Если вы решили произвести установку спортивных распределительных шкивов на свой 16 клапанный ВАЗ 2112, то заранее необходимо приобрести тюнингованные детали. Установка спортивных элементов распространена среди российских автомобилистов. Возьмите ваши спортивные распредвалы и смажьте их кулачки, а также опорные элементы моторной жидкостью.
Учтите: выпускной и впускной спортивные компоненты не являются взаимозаменяемыми, на них отмечена маркировка. К примеру, на компонентах выпускных клапанов нанесены цифры 1006014.
После этого по периметру ГБЦ 16 клапанного ВАЗ 2112, а также по поверхности корпуса подшипников шкивов нужно нанести небольшой слой герметика. Более точно места нанесения отмечены на фото. С герметиком лучше не переусердствовать.
Когда герметик нанесен, шкивы можно поставить на место установки.
Затем произведите установку корпуса подшипников на ГБЦ. Равномерно затяните все винты, пока корпус деталей не будет прилегать к ГБЦ. К слову, винты тоже желательно затянуть в определенной последовательности, вы можете подробнее узнать об этом на видео и фото.
Потом следует запрессовать сальники, а также смонтировать заглушки в ГБЦ 16 клапанного ВАЗ 2112. После этого сборку необходимо произвести в обратной последовательности, не забудьте про датчик.

Общие сведения по сборке

Предупреждения перед сборкой

При сборке двигателя используйте только новую прокладку головки блока цилиндров. Не допускается использование снятой(пусть даже аккуратно) прокладки.
Также не забывайте что перед ее установкой необходимо тщательно обезжирить сопрягаемые с ней поверхности. Сама прокладка при этом должна быть чистой и сухой. Не допускайте попадания масла на эти поверхности.
Перед сборкой проверьте болты блока цилиндров, они не должны быть вытянутыми, т.е. их длина не должна превышать 95мм. Если это так, то замените их новыми. Использование таких вытянутых болтов не допускается!
Перед сборкой двигателя смажьте резьбу и головки болтов. Для смазки подойдет обычное моторное масло. Смазывать болты необходимо за 30 минут до их использование, чтобы успели стечь излишки масла.
Не допускайте при установке зубчатого ремня его резкие перегибы(радиусом менее 20мм) во избежании порчи его корда.

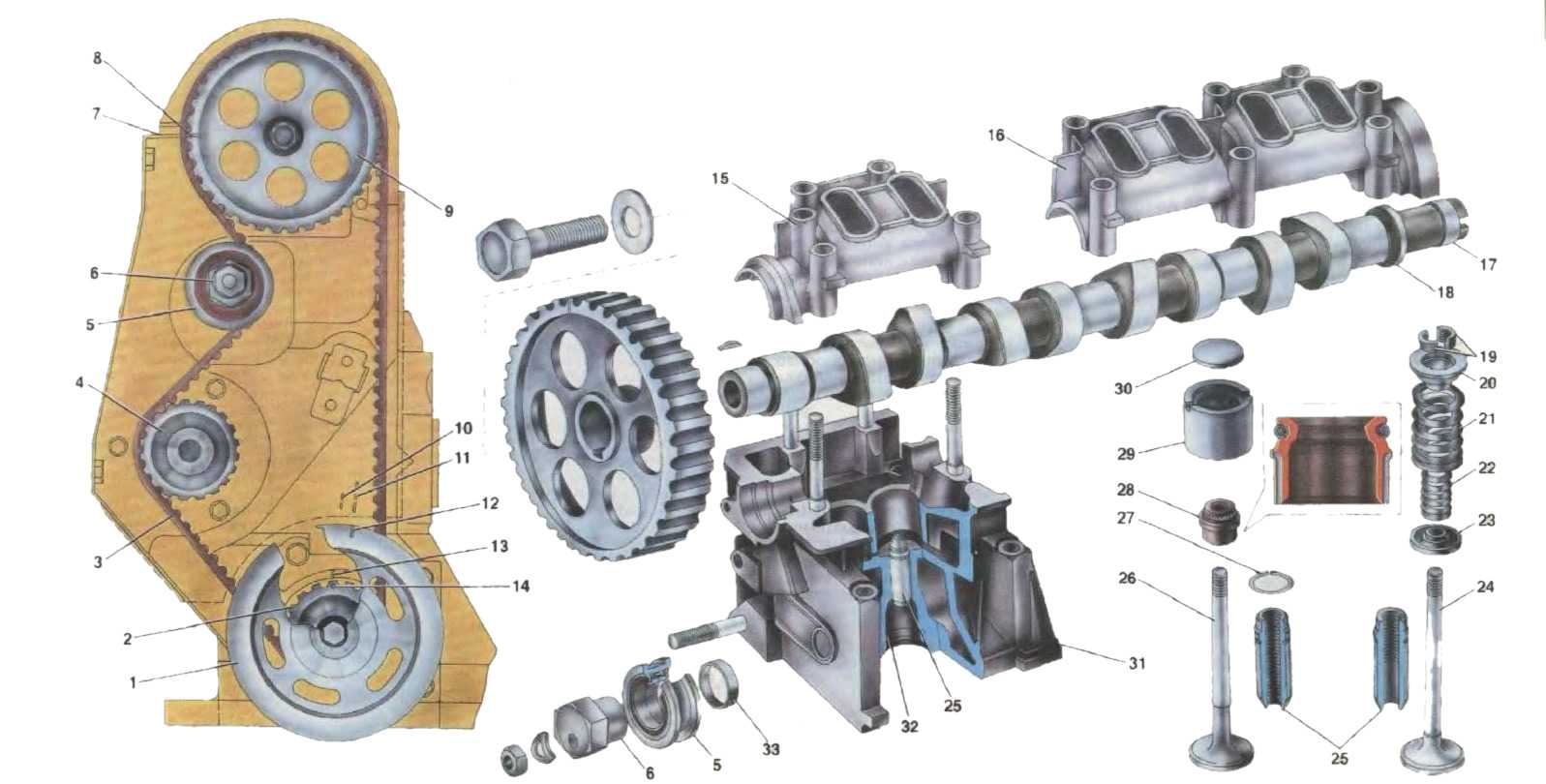

Схема привода распределительных валов 2112

1 – зубчатый шкив коленчатого вала; 2 – зубчатый ремень; 3 – шкив насоса охлаждающей жидкости; 4 – натяжной ролик; 5 – шкив выпускного распределительного вала; 6 – задняя защитная крышка зубчатого ремня; 7 – шкив впускного распределительного вала; 8 – кольцо для датчика фаз; 9 – опорный ролик; А – метка ВМТ на зубчатом шкиве коленчатого вала; В – установочная метка на крышке масляного насоса; C и F– установочные метки на задней защитной крышке зубчатого ремня; D – установочная метка на шкиве выпускного распределительного вала; E – установочная метка на шкиве впускного распределительного вала.

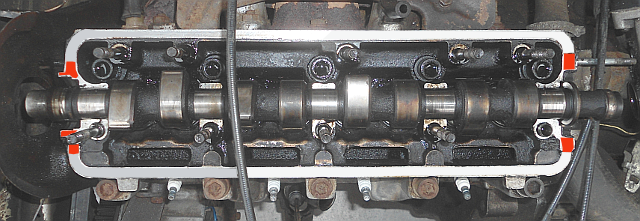

Схема нанесения герметика на верхнюю плоскость головки цилиндров

Первым делом, установите на стенд чистый блок цилиндров и заверните в него шпильки(если некоторые отсутствуют). Снимите крышки коренных подшипников и запрессуйте в блок цилиндров оправкой 67.7853.9621 недостающие форсунки для охлаждения поршней.

Установите в блок цилиндров коленчатый вал и шатунно-поршневую группу, прикрепите маховик к коленчатому валу, установите масляный насос и его маслоприемник, масляный картер с прокладкой и масляный фильтр, действуя, как описано в разделе двигателя 2110. Затем сборку двигателя проводите в следующем порядке.

Вставьте в блок цилиндров две центрирующие втулки и установите по ним прокладку головки блока цилиндров.

Поверните коленчатый вал так, чтобы поршни находились в средней части цилиндров.

Установите по центрирующим втулкам головку блока. Затяните болты крепления головки цилиндров в определенной последовательности (рис. Порядок затяжки болтов крепления головки блока цилиндров и схема нанесения герметика на корпус подшипников распределительных валов) и в три приема:

– затяните болты моментом 20 Н·м (2 кгс·м);

– доверните болты на 90°;

– снова доверните все болты на 90°.

Вставьте в гнездо блока цилиндров насос охлаждающей жидкости с прокладкой и закрепите его болтами. Установите и закрепите заднюю защитную крышку зубчатого ремня.

Вложите сегментные шпонки в гнезда на передних концах коленчатого и распределительных валов и установите зубчатые шкивы. Заблокировав шкивы распределительных валов от проворачивания, закрепите их болтами с шайбами.

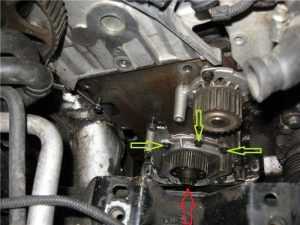

Приспособлением 67.7811.9509 поверните распределительные валы до совмещения меток на шкивах с установочными метками на задней защитной крышке зубчатого ремня (рис. Схема привода распределительных валов).

Доверните коленчатый вал в сторону меньшего угла поворота до совмещения установочной метки на шкиве с меткой на крышке масляного насоса. Поворачивать коленчатый вал можно ключом за болт, временно завернутый в передний конец коленчатого вала.

Установите натяжной ролик и закрепите его в положении, соответствующем минимальному натяжению ремня. Установите и закрепите опорный ролик.

Наденьте зубчатый ремень на шкивы распределительных валов и, натягивая обе ветви ремня, заведите левую ветвь за натяжной ролик и наденьте ее на шкив насоса охлаждающей жидкости, а правую ветвь заведите за опорный ролик. Наденьте ремень на шкив коленчатого вала и слегка натяните ремень натяжным роликом, поворачивая ролик против часовой стрелки. При установке ремня избегайте его резких перегибов.

Проверните коленчатый вал на два оборота в направлении вращения и проверьте совпадение установочных меток (см. рис. Схема привода распределительных валов). Если метки не совпадают, то ослабьте натяжение ремня, снимите его со шкивов распределительных валов, поверните шкивы на необходимые углы, наденьте ремень, слегка натяните его натяжным роликом, снова проверните коленчатый вал на два оборота и проверьте совпадение установочных меток.

Тюнинговые и спортивные распредвалы

Если есть необходимость сделать тюнинг двигателя, но нет четкого определения, какой распределительный вал установить, стоит посоветоваться с мастерами. Помимо этого нужно ознакомиться с основной информацией.

Как правило, распредвал может быть низовым или верховым:

преимуществом первого варианта является возрастание крутящих оборотов на «низах», за счёт этого появляется возможность резкого ускорения без включения пониженной передачи. При средних оборотах подобные распределительные валы не превосходят серийные изделия, при этом на высоких – они даже хуже.
во втором варианте наблюдается обратная картина, здесь подразумеваются высокие подъёмы, которые увеличивают мощность двигателя, при этом высокий крутящий момент уходит в сторону высоких оборотов. Существенный недостаток заключается в провалах на «низах». Чем лучше показатели верхового распредвала, тем сильнее такое действие.

Как правило, тюнинг-распредвалы имеют подъём до 11-ти миллиметров. Если такой показатель будет больше, то распределительный вал будет называться спортивным. Несмотря на это утверждение, бывают исключения.

Примечание! Если клапан больше приподнят, будет больше мощности, но учитывая конструктивные особенности, постоянно приподнимать его нельзя.

Зачастую автолюбители отдают предпочтение тюнинг-валам, так как спортивные экземпляры почти не используются в условиях города. Они характеризуются малым провалом при «низах», а также малоустойчивые высокие обороты холостого хода. Большая эффективность может наблюдаться исключительно на предельных оборотах, а это недопустимо в обычных городских условиях.

Примечание! При смене распределительного вала нужно знать, что увеличение качества одних показателей повлечет за собой снижение других.

Любой ремонт машины возьмут на себя мастера СТО, но не обязательно тратиться на подобные услуги, поскольку сегодня при помощи видео и фото есть возможность всё сделать своими руками. Если процесс замены распределительного вала выполняется впервые, в обязательном порядке поможет пошаговая инструкция. Так как цена ремонта в автосервисе сейчас высокая, большинство автовладельцев пытаются отремонтировать машину самостоятельно, пользуясь советами и рекомендациями. Возможно, замена детали таким способом займёт больше времени, зато есть возможность хорошо сэкономить.

8 клапанной двигатель от ВАЗ 2108 имеет сравнительно неплохие характеристики, недаром он выпускается с 1984 года, до сих пор. Довольно экономичный, абсолютно ремонтопригодный с большим сроком службы. После установки, на этот двигатель, распределенного впрыска, выявились скрытые ранее возможности, для тюнинга именно механической части агрегата.

На него можно установить облегченный каленвал, шатуны, поршня с увеличенным диаметром, увеличенный ресивер впуска и еще много других наработок, с помощью которых можно поднять до 130 лс мощность мотора. Но так как, это очень долгий процесс и требует высокой квалификации (выше, чем у обычного механика на СТО), полным тюнингом агрегата, не пройдя определенное обучение, заниматься не стоит. А вот частичная замена деталей, таких как распределительные валы ГРМ, специальные разрезные шестерни и так далее, для достижения определенного эффекта, вполне разумна.

Затягиваем болты на двигателе правильно

The following two tabs change content below.

Об эксперте:

Fan-avto

Всю мою жизнь меня окружали автомобили! Сначала в деревне я уже в первом классе носился на тракторе по полям, потом была ЯВА, после копейка. Теперь я студент третьего курса «политеха» на автомобильном факультете. Подрабатываю автослесарем, помогаю ремонтировать автомобили всем своим знакомым.

В приведённой ниже таблице мы обозначили моменты затяжки всех резьбовых соединений на двигателе ВАЗ-2112.

Момент затяжки резьбовых соединений (таблица)

Деталь	Резьба	Момент затяжки, Н·м (кгс·м)
Двигатель
Болт крепления головки цилиндров	М12х1,25	Болты крепления ГБЦ необходимо затягивать в четыре приема: 1 – моментом 20 Н·м (2 кгс); 2 – моментом 69,4–85,7 (7,1–8,7 кгс); 3 – довернуть на 90°; 4 – снова довернуть на 90°.
Гайка шпильки крепления впускной трубы и выпускного коллектора	М8	20,87–25,77 (2,13–2,63)
Гайка крепления натяжного ролика	М10×1,25	33,23–41,16 (3,4–4,2)
Гайка шпильки крепления корпуса подшипников распределительного вала	М8	18,38–22,64 (1,87–2,31)
Болт крепления шкива распределительного вала	М10	67,42–83,3 (6,88–8,5)
Болт крепления корпуса вспомогательных агрегатов	М6	6,66–8,23 (0,68–0,84)
Гайка шпильки крепления выпускного патрубка рубашки охлаждения	М8	15,97–22,64 (1,63–2,31)
Болт крепления крышек коренных подшипников	М10х1,25	68,31–84,38 (6,97–8,61)
Болт крепления масляного картера	М6	5,15–8,23 (0,52–0,84)
Гайка болта крышки шатуна	М9х1	43,32–53,51 (4,42–5,46)
Болт крепления маховика	М10х1,25	60,96–87,42 (6,22–8,92)
Болт крепления насоса охлаждающей жидкости	М6	7,64–8,01 (0,78–0,82)
Болт крепления шкива коленчатого вала	M12х1,25	97,9–108,78 (9,9–11,1)
Болт крепления подводящей трубы насоса охлаждающей жидкости	М6	4,17–5,15 (0,425–0,525)
Гайка крепления приемной трубы глушителя	М8×1,25	20,87–25,77 (2,13–2,63)
Гайка крепления фланца дополнительного глушителя	М8×1,25	15,97–22,64 (1,63–2,31)
Гайка крепления троса сцепления к кронштейну двигателя	М12х1	14,7–19,6 (1,5–2,0)
Болт крепления кронштейна передней опоры подвески двигателя	М10х1,25	32,2–51,9 (3,3–5,5)
Гайка болта крепления передней опоры подвески двигателя	М10	41,65–51,45 (4,25–5,25)
Гайка болта крепления левой опоры подвески силового агрегата	М10	41,65–51,45 (4,25–5,25)
Гайка крепления кронштейна левой опоры подвески силового агрегата	М10	31,85–51,45 (3,25–5,25)
Болт крепления задней опоры подвески силового агрегата	М10х1,25	27,44–34 (2,8–3,47)
Гайка болта крепления кронштейна задней опоры подвески силового агрегата	М12	60,7–98 (6,2–10)
Болт крепления маслоприемника к крышке коренного подшипника	М6	8,33–10,29 (0,85–1,05)
Болт крепления маслоприемника к насосу	М6	6,86–8,23 (0,7–0,84)
Болт крепления масляного насоса	М6	8,33–10,29 (0,85–1,05)
Болт крепления корпуса масляного насоса	М6	7,2–9,2 (0,735–0,94)
Пробка редукционного клапана масляного насоса	М16х1,5	45,5–73,5 (4,64–7,5)
Штуцер масляного фильтра	М20×1,5	37,48–87,47 (3,8–8,9)
Датчик контрольной лампы давления масла	М14х1,5	24–27 (2,45–2,75)
Гайка крепления карбюратора	М8	12,8–15,9 (1,3–1,6)
Гайка крепления крышки головки цилиндров	М6	1,96–4,6 (0,2–0,47)

Инструмент для замеров

Несмотря на то, что выполнение работ по правилам затяжки требует специального подхода, однако большого количества времени подобная процедура не займёт.

Единственное, что потребуется для выполнения подобных работ – это динамометрический ключ.

Такой ключ используют для производства замера момента затяжки.

Как снять генератор с автомобиля

обязательно отсоединяем клеммы от аккумулятора;
выворачиваем колеса автомобиля вправо;
снимаем защиту картера двигателя (если она есть) ;
отпускаем гайки крепления;
ослабляем винт на натяжном кронштейне;
сдвинув генератор в сторону двигателя, ослабляем натяжку ремня;
снимаем приводной ремень с генератора;
снимаем провод, идущий от вывода «D»;
сворачиваем гайку, крепящую второй провод «B+», предварительно сняв с нее резиновый колпачок;
выкручиваем натяжной винт;
откручиваем гайку верхнего крепления генератора и снимаем натяжную планку;
откручиваем гайку нижнего крепления и, придерживая рукой генератор, вынимаем болт и втулку;
вынимаем генератор;

Выставление момента зажигания (фаз газораспределения) по меткам

После проведённых ремонтных работ нужно обязательно выставить правильный момент зажигания. Для этого необходимо выполнить следующие работы:

Установить звезду распредвала с цепью, зафиксировать её болтом, не затягивая.
Произвести монтаж натяжителя цепи.
Накинуть цепь на шестерни коленвала, вала дополнительного оборудования и распределительного вала.
При помощи ключа на 36, надетого на гайку шкива коленчатого вала, провернуть коленвал до того момента, пока метка на шкиве не совпадёт с меткой на крышке двигателя.

Если метки не совпадают, нужно сместить звезду относительно цепи

Если метки не совпадают, выкрутить болт звезды распределительного вала, снять её вместе с цепью.
Снять цепь и провернуть звезду влево или вправо (в зависимости от того, куда смещена метка) на один зуб. Надеть цепь на звезду и установить её на распредвал, зафиксировав болтом.
Проверить положение меток.
При необходимости повторять смещение звезды на один зуб, до того момента, пока метки не совпадут.
По завершении работ зафиксировать звезду болтом, а болт — шайбой.
Установить клапанную крышку. Зафиксировать её гайками. Произвести затяжку гаек в порядке, указанном на фото. Момент затяжки — 5,1–8,2 Нм. Гайки нужно затягивать динамометрическим ключом моментом 5,1–8,2 Нм
Произвести дальнейшую сборку двигателя.

Некоторые рекомендации

Чтобы правильно собрать ГБЦ в автомобиле ВАЗ-2109 следует придерживаться некоторых правил:

во-первых, четко ориентироваться на значения момента затяжки, которые соответствуют именно ВАЗ-2109;
во-вторых, работа выполняется исключительно динамометрическим ключом;
для монтирования ГБЦ использовать винты без каких-либо повреждений, которые предназначаются для установленного двигателя.

Перед началом работы рекомендуется проверить также исправность держателей.

Подводя итоги, можно сказать, что данная работа действительно требует времени и отнюдь не легкая. Осуществлять ее самостоятельно или отдавать машину в автосервис – решать исключительно владельцу машины. Однако затягивать с этим в любом случае никак нельзя, ведь такая неисправность может повлечь за собой немаленькие финансовые расходы, а то и замену двигателя.

Как проводится замена сальника коленвала?

Для успешного осуществления поставленной задачи в первую очередь необходимо вооружиться всем необходимым инструментом и подготовить смотровую яму в гараже для выполнения целого комплекса работ.

К приобретению рекомендуются разработки следующих производителей:

Наименование	Производитель	Стоимость
Victor Reinz	Германия	350 рублей
Elring	Германия	300 рублей
Ajusa	Испания	650 рублей
Espra	Испания	250 рублей
Goetze	Германия	600 рублей

Под рукой должны быть отвертки, ключи, головки, новые экземпляры уплотнителей. Вся работа сводится к отдельной замене переднего и заднего сальника коленчатого вала.

Меняем передний сальник

Доступ к переднему сальнику коленвала во многом зависит от конкретной марки автомобиля, поэтому перед проведением всей работы желательно ознакомиться в инструкции по эксплуатации со всей необходимой информацией. Для владельцев отечественных автомобилей, в частности марки ВАЗ, вся работа сводится к следующим действиям:

На первом этапе ослабляется натяг ремня генератора
Полностью демонтируется ремень со шкива
Отвинчивается гайка, которая служит для зажима шкива
Демонтируем шкив с вала
В модификациях авто с поперечным расположением мотора снимается корпус маслонасоса
Поддеваем отвертку под сальник и снимаем его с посадочного места
Устанавливаем новый экземпляр уплотнителя
Проводим сборку деталей в обратной последовательности

Место соединения сальника с коленчатым валом желательно обработать машинным масло, нанести вещество на наружную поверхность уплотнителя и выходной конец вала.

Меняем задний сальник

Этот вид работы требует от владельца авто больших временных и силовых затрат. Чтобы подобраться к заднему сальнику, нужно разобрать кардан, рассоединять коробку и корпус сцепления. Следующие действия сводятся к следующему:

Демонтируем коробку КПП вместе с корзиной сцепления, маховик не трогаем
Освобождаем болты, крепящие маховик к мотору
Для установки статичного положения маховика закрепляем один болт крепления КПП и вставляем отвертку, уперев зубья в механизм
Снимаем стопорную пластику, и только после этого сам маховик
Откручиваем задний щит сцепления и освобождаем крепежные элементы, соединяющие заднюю крышку двигателя
Находим задний сальник, изымаем его с помощью отвертки
Смазываем посадочное место
Запрессовываем новый экземпляр отверткой

Не будет лишней замена прокладки задней крышки, также желательно смазывать машинным маслом в ходе проведения работы все контактирующие детали. После чего собираем весь узел в обратной последовательности.

Снятие и установка генератора – пошаговая процедура

1. Как всегда первым делом снимите с АКБ провод с клеммы «–».

3. От разъёма на генераторе с пометкой «D» отсоедините штекер с проводами.

4. Далее нужно отодвинуть резиновый колпачок, открутить гайку и снять от контактного болта провода с клеммой (пометка «B+»).

5. Достаньте спереди натяжной болт крепления электрогенератора.

6. Полностью снимите гайку, которая крепиться сверху.

7. Достаньте натяжную втулку с резьбой.

8. Теперь приступайте к нижнему креплению генератора – полностью отвинтите ключом гайку.

9. Теперь можно дистанционную втулку снять.

10. Далее аккуратно придерживая электрооборудование одной рукой, другой – достаньте последний болт крепления и снимите генератор автомобиля.

Установка и замена распредвалов ВАЗ-2112 16 клапанов: фото, видео

Замена распределительных валов на 16-клапанном двигателе ВАЗ-2112 происходит при их износе и выработке опорных шеек. Чаще всего это происходит тогда, когда проходит время капитального ремонта силового блока или ГБЦ. Это достаточно сложная процедура, но ее реально сделать своими руками.

На видео ниже установка распредвалов и разрезных шестерён на 16-ти клапанный двигатель семейства ВАЗ

https://youtube.com/watch?v=rR42oOIgHEE

Видео материал расскажет, как заменить распределительные валы на ВАЗ-2112 16 клапанов, даст некоторые рекомендации и советы.

Процесс замены распредвалов

Распределительные валы с шестернями и крепежными элементами

Для того, чтобы установить распределительные валы на ВАЗ-2112 16 клапанов их необходимо сначала демонтировать. Как и любая запасная часть, они устанавливаются в обратном порядке от разборки.

Итак, рассмотрим, поэтапный процесс снятия и установки впускного и выпускного распределительного вала.

Демонтаж распределительных валов

Для начала, как и при любых ремонтных операциях, необходимо демонтировать «клемму-минус» с АКБ.
Снимаем крышку ремня привода ГРМ.

Выкрутив крепежные болты, которые указанные на схеме снимаем крышку ГРМ

Теперь, необходимо демонтировать клапанную крышку

Обратите внимание, что при сборке необходимо соблюдать порядок затяжки болтов

Выкрутив гайки крепления снимаем клапанную крышку

Отсоединяем провода датчика аварийного давления масла, а затем выкручиваем его.

Отсоединяем датчик аварийного давления масла

При помощи торцового ключа или головки на 8 выкручиваем 20 болтов крепления крышки распределительных валов.

Схема демонтажа и затяжки болтов корпуса подшипника распредвалов

Демонтируем корпус подшипников распредвала. Теперь, имеется свободный доступ к двум заглушкам, которые расположены на задней стороне ГБЦ. Вынимаем их.

C заглушками распредвала надо быть аккуратным, если не верно их установить, то вытечет масло. Вовремя не заметите, сократите ресурс двигателя или «встрянете на капремонт»

Снимаем две задние заглушки головки блока

Вынимаем впускной распредвал. Вынимаем выпускной распредвал.

Вынимаем распределительные валы с посадочных мест

Выпрессовываем сальники с распределительных валов.

Снимаем сальники с распредвала. Если он не снимается, аккуратно разрежьте его или подденьте отверткой.

Установка распределительных валов

Теперь, когда все снято, можно преступить к установке новых распредвалов на автомобиль:

Моторным маслом смазываем кулачки и опорные шейки валов.

Смазываем шейки и кулачки распределительного вала моторным маслом

Укладываем каждый распределительный вал на свое посадочное место. Стоит учитывать, что распредвалы не взаимозаменяемые, поэтому путать их нельзя.

Слева показан впускной распредвал, а справа выпускной

Наносим на поверхность головки блока и корпуса подшипника распределительных валов герметик.

Как необходимо наносить герметик на крышку корпуса подшипников распредвала

Ставим на место крышку распредвалов и головку блока. Равномерно затягиваем болты с определённым моментом. Прессуем новые сальники и устанавливаем задние заглушки.

Прессуем новые сальники в на распределительные валы

Собираем остальные детали, которые были снятые с автомобиля.

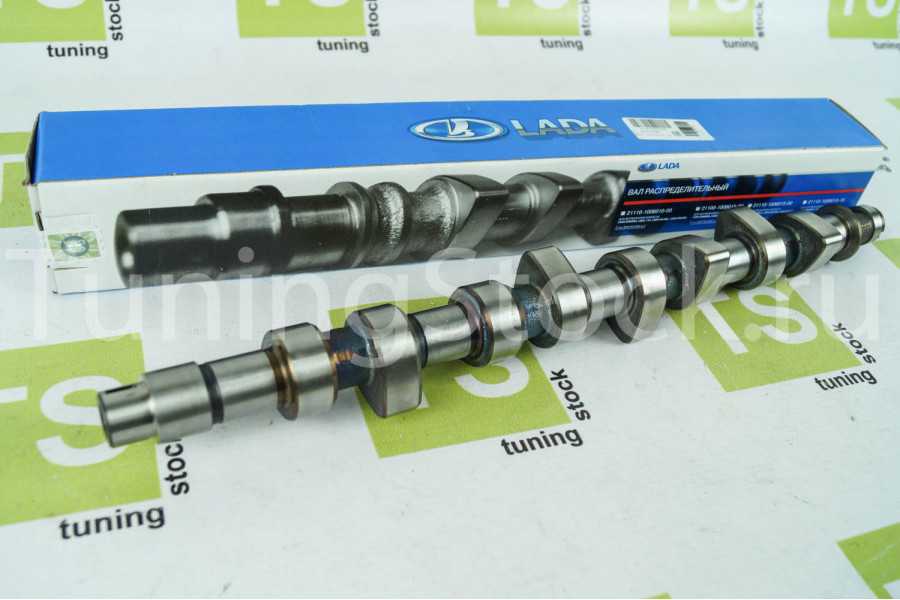

Распределительные валы головки блока цилиндров для ВАЗ-2112 производятся только заводом изготовителем, поэтому аналоги искать не стоит.

Оригинальные каталожные номера: впускной – 2112-1006015, выпускной – 2112-1006014. Каждый распределительный вал стоит в среднем около 3000 рублей.

Маркировка впускного распредвала Маркировка выпускного распредвала

При установке корпуса подшипников и головки блока нельзя наносить герметик, который содержит силикон. Это связано с тем, что мотор нагревается, а соответственно и герметик, который выделяет пары, что могут попасть в цилиндры и далее по системе. Использовать стоит герметик, у которого в инструкции или на упаковке указано, что он безопасен для датчика кислорода.

При нанесении герметика на полости, не стоит много его наносить, ведь при затяжке болтов он может попасть внутрь и это приведет к закупориванию масляных каналов, а соответственно не будет смазки. Отсутствие смазочной жидкости приведет к повышенному износу деталей, которые быстро выйдут из строя.

Замена и установка распределительных валов на 16-клапанный ВАЗ-2112 проводится не совсем легко, но вполне реально

Главное, для обеспечения результата, это осторожность и выполнение инструкций. Стоит отдельно отметить, что впускной и выпускной распределительный вал разные, и не взаимозаменяемые. На впускной есть дополнительная каемочка под датчик фаз

На впускной есть дополнительная каемочка под датчик фаз.

По ком стучит двигатель

Странный стук может позвать в дорогу, но не доносящийся из подкапотного пространства машины. Если там что-то стучит, то наверняка это мотор, а значит, у него какие-то неприятности. Подтверждением тому может стать сигнал индикатора о некотором снижении давления масла в работающем в холостом режиме разогретом ДВС.

Случается, что двигатель каких-то подозрительных ударов не издаёт, а давление масла всё равно снизилось. Тогда нужно нажать на газ и прислушаться к работе ДВС. Сигналом о неполадках в агрегате будет доносящийся шум, напоминающий удары молотка о чугун.

ДВС, как и прочие комплектующие автомобиля, постепенно изнашивается, и у него что-нибудь порой ломается. Например, работающая в холостом режиме силовая установка может застучать из-за:

Мотор, в компанию которому досталась автоматическая КПП, иногда постукивает из-за деформаций в маховом колесе. Этот же элемент у двигателя, работающего с механической трансмиссией, довольно массивен. Поэтому вряд ли лопнет.

Сведущие автолюбители могут попробовать самостоятельно выявить и устранить причину того или иного стука. Тем же, кто не горит желанием разбираться в деталях или просто не хочет рисковать, дабы окончательно не добить силовую установку машины, лучше прибегнуть к услугам автосервиса.

Снятие генератора, замена шкива и обратная установка

В статье подробно описана процедура по снятию и установке автомобильного генератора, а также замене шкива.

Автомобильный генератор служит для преобразования в электричество механической энергии при движении транспортного средства. Этот ток служит возбудителем на свечах искры для возгорания горючего в цилиндрах двигателя, он подзаряжает аккумулятор автомобиля при его движении, а также позволяет работать всему электрическому оборудованию в машине.

Как видно это очень важный механизм электрооборудования всего железного «друга». При мельчайших неисправностях следует немедленно произвести ремонт генератора, а для этого его необходимо сперва снять, а после произвести обратную установку – монтаж, что мы и покажем, как это правильно делается на примере автомобиля ВАЗ 2110. На других вазовских моделях процедура похожая и не трудная. Для ремонта этого механизма вам обязательно понадобится схема автомобильного генератора, там представлена она для машины ВАЗ 2106 и 2110, а также принцип работы.
