Провод back на магнитоле куда подключить

Переходник для магнитолы

Самый простой, безопасный и аккуратный способ подключить магнитолу – использовать переходник.

ISO разъем — это международный стандарт современных авторесиверов.

В случае если штекера ISO-001 у вас нет, а в распоряжении только куча проводов, рекомендуем разобраться и установить его, что в будущем значительно облегчит вам труд при возможной замене или демонтаже ресивера.

Распиновка адаптера ISO

Фиолетовый/белый (REVERSE GEAR SIGNAL INPUT)

Он подсоединяется так, чтобы навигационная система могла обнаружить двигается ли автомобиль вперед или назад. Подсоедините фиолетовый/белый провод к проводу, который изменяет напряжение, когда задний ход включен. Если не подсоединить, датчик может не обнаружить правильное движение вперед/назад вашего автомобиля и таким образом положение вашего автомобиля, обнаруженное датчиком может не совпадать с фактическим положением.

Когда Вы используете камеру заднего вида, пожалуйста, убедитесь, что подсоединили этот провод. Иначе, Вы не сможете включить картинку с камеры заднего вида.

Будьте уверены, что используете поставляемый шнур удлинения. Использование других шнуров может стать причиной пожара, задымления и/или повреждения данной навигационной системы.

Зажмите провод лампы заднего хода.

Крепко зажмите остроносыми плоскогубцами.

Удлинитель (для сигнала скорости)

Удлинитель (для обратного сигнала)

Провод лампы заднего хода

Проверьте положение лампы заднего хода вашего автомобиля (одно, то что загорается, когда рычаг переключения передач находится в положении реверс ) и найдите провод лампы заднего хода в багажнике.

Общепринятыми стандартами установлено обозначение проводов магнитолы по цветам. Это позволяет точно определить назначение каждого из них, чтобы правильно и безопасно осуществить подключение.

Подключить магнитолу в машине качественно. Рекомендации:

Если мы рассматриваем магнитолу для создания хорошей, не рядовой аудиосистемы и получения отличного баса, то нужно знать как правильно подключить магнитолу

Это действительно важно, так как влияет на качество звучания

• Питание желательно осуществлять при помощи отдельной проводки, непосредственно идущей от аккумулятора к магнитоле, как плюс, так и минус.
• Диаметр питающей проводки должен быть не меньше чем на разъеме магнитолы, в лучше в полтора-два раза толще. Провод должен быть медным.
• На плюсовой провод обязательно установить предохранитель, соответствующий сечению не дальше 15 см от клеммы АКБ.
• При питании магнитолы используются красный и желтый провода. Желтый предназначен для питания памяти, а красный служит для отключения магнитолы и предполагает наличие выхода на замок зажигания. Это означает, что после выключения зажигания автоматически будет выключаться и автомагнитола. Не рекомендуем вариант с параллельным соединением желтого и красного проводов, чтобы выключение магнитолы происходило только при нажатии кнопки на панели магнитолы. Рано или поздно можно забыть о выключении и тогда пострадает ваш аккумулятор.

Обозначения, расшифровка контактов и проводов автомобильных магнитол.

Акустическая группа:

R = Динамик правый.
L = Динамик левый.
FR+, FR- или RF+, RF- = Динамик передний — правый (Соответственно плюс или минус).
FL+, FL- или LF+, LF- = Динамик передний — левый (Соответственно плюс или минус).
RR+, RR- = Динамик задний — правый (Соответственно плюс или минус).
LR+, LR- или RL+, RL- = Динамик задний — левый (Соответственно плюс или минус).
GND SP = Общий провод динамиков.

Разъём питания магнитол:

B+ или BAT или K30 или Bup+ или B/Up или B-UP или MEM +12 = Питание от аккумулятора (плюс)

GND или GROUND или K31 или просто указан минус  = Общий провод (Масса), минус аккумулятора.

A+ или ACC или KL 15 или S-K или S-kont или SAFE или SWA = +12 с замка зажигания.

N/C или n/c или N/A = Нет контакта. (Физически вывод имеется но никуда не подключен).

ILL или LAMP или обозначение солнышка или 15b или Lume или iLLUM или K1.58b = Подсветка панели. На контакт подаётся +12 вольт при включении габаритных огней. На некоторых магнитолах есть два провода, -iLL+ и iLL- Минусовой провод гальванически отвязан от массы.

Ant или ANT+ или AutoAnt или P.ANT = После включения магнитолы с этого контакта подаётся питание +12 вольт на управление выдвижной антенной, если такова, естественно, присутствует.

MUTE или Mut или mu или изображение перечеркнутого динамика или TEL или TEL MUTE = Вход выключения или приглушения звука при приеме звонка телефона или других действиях (например движения задним ходом).

Другие возможные контакты в магнитолах:

Power Control = это управление включением усилителя
P.CONT/ANT.CONT = это управление антенной, питание подается после включения радио
ILL + и ILL — = это провода регулировки яркости подсветки магнитолы
Amp = Контакт управления включением питания внешнего усилителя
DATA IN = Вход данных
DATA OUT = Выход данных
Line Out = Линейный выход
REM или REMOTE CONTROL = Управляющее напряжение (Усилитель)
ACP+, ACP- = Линии шины (Ford)
CAN-L = Линия шины CAN
CAN-H = Линия шины CAN
K-BUS = Двунаправленная последовательная шина (К-line)
SHIELD = Подключение оплётки экранированного провода.
AUDIO COM или R COM, L COM = Общий провод (земля) входа или выхода предварительных усилителей
CD-IN L+, CD-IN L-, CD-IN R+, CD-IN R- = Симметричные линейные входы аудио сигнала с ченжера
SW+B = Переключение питания +B батареи.
SEC IN = Второй вход
DIMMER = Изменение яркости дисплея
ALARM = Подключение контактов сигнализации для выполнения магнитолой функций охраны автомобиля (магнитолы PIONEER)
SDA, SCL, MRQ = Шины обмена с дисплеем автомобиля.
LINE OUT, LINE IN = Линейный выход и вход, соответственно.
D2B+, D2B- = Оптическая линия связи аудиосистемы

Оранжевый провод

Оранжевый провод предназначен для изменения интенсивности подсветки дисплея совместно с лампами элементов, расположенных на панели приборов. Кабель подсоединяется к положительному выводу потенциометра регулировки или к патрону лампы подсветки штатной розетки или прикуривателя. На части машин обеспечивается автоматическое снижение яркости при активации габаритных огней или фар головного освещения. Если пользователь не планирует использовать функцию, то идущий от магнитолы кабель скручивается и аккуратно фиксируется на жгуте или штекере.

На некоторых магнитолах шнур имеет обозначение ill или lamp, цвет изоляции в этом случае произвольный. Возможно использование 2 отдельных кабелей, обеспечивающих подачу отрицательного и положительного питания. При этом минусовый шнур не связан с кузовом автомобиля.

Розовый провод

В наборе проводов для автомагнитолы может встречаться кабель, покрытый защитным слоем розового цвета. Элемент применяется на головных устройствах, способных воспроизводить видео. Используется для коммутации внешней камеры заднего вида, обеспечивая трансляцию сигнала. При использовании подобного оборудования требуется обеспечить совместимость сигналов, в противном случае изображение на дисплее будет перевернутым.

Для обеспечения питания камеры применяется провод Reverse, позволяющий включить трансляцию сигнала при использовании передачи заднего хода. Шнур коммутируется к цепям подачи питания на лампы заднего хода. При использовании штатного парктроника возможно подсоединение кабеля к разъему контроллера.

В конструкции головного устройства может использоваться дополнительный жгут, обеспечивающий снижение громкости звучания при включении передачи заднего хода. Этот же кабель, покрытый изолятором желто-черного цвета, отвечает за отключение трансляции при поступлении телефонного звонка. Если автомобиль не оснащен блоком для подключения мобильного телефона, то шнур не используется.

Также в состав жгута входит 8 кабелей, предназначенных для коммутации тыловых и фронтальных громкоговорителей. При использовании компонентной акустики требуется подсоединять элементы на общий канал, при этом контролируя сопротивление и мощность. Все отрицательные выходы от катушек колонок должны подаваться на соответствующие разъемы усилителя.

Для установки низкочастотных динамиков применяется отдельный провод, проложенный самостоятельно. На некоторых автомобилях сабвуфер является штатным устройством, размещенным в нише для запасного колеса или внутренней полости его диска. Для коммутации используются отдельные кабели, цвет изоляции зависит от модели транспортного средства.

На штатных магнитолах встречается плоский шлейф, предназначенный для передачи информации на дисплей, выведенный в отдельный карман на панели приборов. Жгут состоит из большого числа проводов, покрытых изоляцией белого и серого цвета. За счет защитного слоя обеспечивается монолитность изделия. Шлейф крепится специальными зажимами, обеспечивающими надежный контакт и защиту от влаги.

Некоторые головные устройства Pioneer имеют дополнительный кабель, предназначенный для подключения охранного комплекса. Шнур подсоединяется к штекеру, точка коммутации имеет обозначение Alarm. Использование на автомобиле цифровой шины CAN или K-Line требует подключения в цепь и магнитолы. Для этого применяются отдельные шнуры, выведенные в общий коммутационный разъем.

Синий провод

Синий провод обеспечивает подачу управляющего сигнала к антенному усилителю или электроприводу, который выдвигает штырь приемника сигналов из полости крыла. Если автомобиль не оснащается подобным оборудованием, то кабель аккуратно скручивается и изолируется. Цвета проводов, расположенных на блоке электрического привода антенны, зависят от модификации автомобиля.

Сине-белый провод

Голубой и белый цвета изоляции применяются для маркировки кабеля, используемого для управления слаботочным внешним оборудованием. Положительный сигнал появляется на кабеле только после включения головного акустического устройства. Допустимый ток, передаваемый по шнуру, не превышает 200 мА. При повышенной нагрузке происходит перегрев и необратимое разрушение электронных контроллеров, расположенных внутри проигрывателя. Если пользователь намерен коммутировать мощное оборудование, то требуется ввести в цепь разгрузочное реле.

Часто задаваемые вопросы

1. Что делать, если провод back на магнитоле не работает?

Если провод back на магнитоле не работает, вам следует проверить несколько вещей:

• Убедитесь, что провод корректно подключен между магнитолой и задней камерой.
• Проверьте состояние самого провода. Поврежденная изоляция или поломка провода могут вызывать проблемы с функционированием.
• Проверьте настройки магнитолы. Убедитесь, что функция back включена и правильно настроена.
• Если все вышеперечисленное не помогает, возможно, у вас проблемы с самой магнитолой или задней камерой. Рекомендуется обратиться к профессионалам для диагностики и ремонта.

2. Как проверить провод back на магнитоле?

Для проверки провода back на магнитоле выполните следующие действия:

Проверьте визуальное состояние провода

Обратите внимание на целостность изоляции и видимые повреждения провода.
Используя мультиметр, проверьте провод на наличие электрического сигнала. Убедитесь, что провод передает сигнал без проблем

Если мультиметр показывает низкий или отсутствующий сигнал, это может указывать на проблему с проводом.
Подключите провод и заднюю камеру к другой магнитоле, если это возможно. Если провод работает с другой магнитолой, проблема может быть в вашей текущей магнитоле.

3. Как заменить провод back на магнитоле?

Для замены провода back на магнитоле следуйте этим шагам:

1. Отсоедините старый провод от магнитолы и задней камеры.
2. Приобретите новый провод, соответствующий вашим требованиям и модели магнитолы.
3. Правильно подключите новый провод к магнитоле и задней камере. Убедитесь, что провод надежно закреплен и не подвержен перетиранию или повреждению.
4. Проверьте работу нового провода, убедившись, что функция back на магнитоле работает исправно.

4. Какие причины неработоспособности провода back на магнитоле?

Неработоспособность провода back на магнитоле может быть вызвана несколькими причинами:

• Повреждение провода или изоляции. Физическое повреждение или загрязнение провода могут привести к потере функциональности.
• Неисправность самой магнитолы или задней камеры. Возможно, проблема не в проводе, а в других компонентах системы.
• Неправильные настройки магнитолы. Если функция back отключена или неправильно настроена, провод может казаться неработающим.

Подключение магнитолы самостоятельно (без переходника)

Нет адаптера или нет желания его использовать, тогда подробно по распиновке. 99% производителей придерживаются стандартных цветов для проводов и их предназначений.

• Желтый провод (BAT) — к постоянному +, независимо от положения замка зажигания, напрямую к аккумулятору через предохранитель на 10-20А.
• Красный провод (ACC) — к клемме замка зажигания, на которой появляется + при повороте ключа зажигания. На многих авто существует уже отдельно проведенный провод в колодке. Надо его лишь найти (довольно просто при помощи тестера или контрольной лампочки). Так же можно подключить, к любой клемме, где появляется +12 при включении зажигания.
• Черный провод — это минус или масса, что то же самое. Подключается на кузов хорошим контактом (там постоянный минус) или к минусу от АКБ.
• Голубой/бело — голубой провод (REM) — это управляющий провод, который при включении магнитолы, автоматически включает автомобильный усилитель или активную антенну.
• Оранжевый провод авто магнитолы (либо вариации) (ILL) — подключается к клемме переключателя освещения либо к любой другой клемме, где появляется +12 при включении габаритных огней или фар.
• Желто — черный провод (вариации) (MUTE) — это дистанционное это выключение звука или его приглушение. Подключается к соответствующему проводу вашего автомобильного Handsfree. Если комплект отсутствует — не подключайте никуда. Это опция и на работоспособность магнитолы и качество работы не влияет.

Выходы магнитолы

Выходы это в основном акустические провода на динамики. Они имеют парные цвета. К каждой цветовой паре подключается определенный динамик:

Белая пара проводов — передний левый динамик;

Серая пара — передний правый динамик;

Зеленая пара — задний левый динамик;

Фиолетовая пара — задний правый динамик.

Каждая пара проводов на динамики состоит из одноцветного провода и провода с черной полосой. Черной полосой обозначается минус. Соблюдайте правильность подключения акустических проводов, в противном случае, при несоблюдении цветовой схемы, будет не правильно работать регулировка баланса, а при несоблюдении полярности колонки будут играть в противофазе, это проявится рассеянным звуком.

Схема подключения магнитолы

Так же магнитола может иметь линейные выходы для передачи звукового сигнала на усилитель.

Акустическая группа:

• R = Динамик правый.
• L = Динамик левый.
• FR+, FR- или RF+, RF- = Динамик передний — правый (Соответственно плюс или минус).
• FL+, FL- или LF+, LF- = Динамик передний — левый (Соответственно плюс или минус).
• RR+, RR- = Динамик задний — правый (Соответственно плюс или минус).
• LR+, LR- или RL+, RL- = Динамик задний — левый (Соответственно плюс или минус).
• GND SP = Общий провод динамиков.

Как подключить магнитолу

Если инструкция или справочная этикетка утеряна, то перед правильным подключением автомагнитолы необходимо проверить назначение проводов при помощи тестера, подходящего источника тока и 12-вольтовой лампочки небольшой мощности. Вначале распознаются провода, предназначенные для подключения питания.

Эту процедуру также нужно сделать в случае, если они имеют другие цвета, чем по стандарту, или не оснащены предохранителями. Для безопасного определения можно использовать 9-вольтовую батарейку как источник питания. Ее минусовой полюс подключается к корпусу автомагнитолы. Положительный вывод батарейки подсоединяется поочередно к каждому кабелю автомагнитолы. На старой магнитоле также нужно нажать на выключатель или повернуть регулятор громкости.

В момент подключения к кабелю, предназначенному для подачи питания, между контактами проскочит слабая искра. Если батарейка полностью заряжена, то слабо засветится подсветка. На современных магнитолах правильность подключения цепи можно подтвердить, нажав кнопку Power. После этого включится питание.

Затем определяются провода, которые дают ток относительно минуса (корпуса магнитолы). Для этого подключается источник тока на 12 В к ранее распознанным контактам для подачи питания. В разрыв плюсового нужно включить предохранитель на 10 А в целях повышения безопасности.

Лампочка или тестер, рассчитанный на 15 В и более, подключается к корпусу магнитолы и поочередно к оставшимся шнурам после включения устройства. Если стрелка отклонится, а лампочка загорится, то провод предназначен для питания антенны или дистанционного управления усилителем. Все распознанные по цветам кабели необходимо пометить понятным образом.

Что означает back на магнитоле

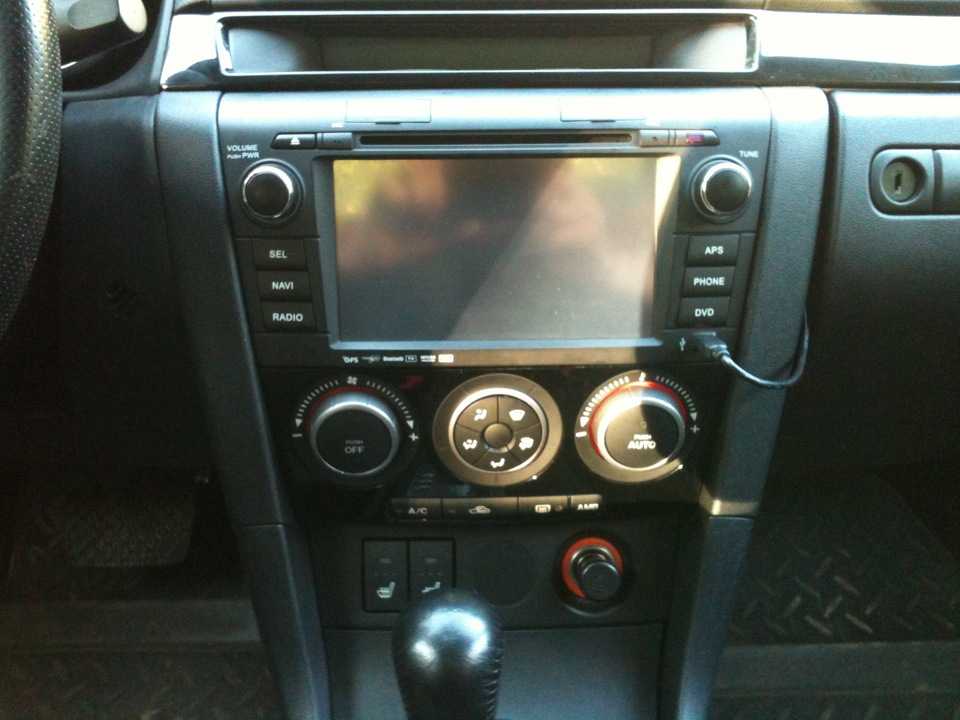

Всем привет!На днях установил себе новое ГУ марки Synteco Mazda 3, работает отлично, проблем нет, GPS меня радует, качество звука тоже.

Решил подключить камеру заднего вида, и столкнулся с проблемой.На задней части магнитолы, есть только два тюльпана красный и белый с названием AUX Left/AUX Right, и есть провод коричневого цвета под названием CAR BACK, который в схеме указан как провод подключения камеры и теперь возник вопрос, куда подключить желтый тюльпан от камеры?

Доброго времени суток

Продолжаю рассказывать о переделках в сфере звука, связанных с установкой нового ГУ.Данная часть как раз и посвещена свопу старого ГУ новым.

Сразу хочу сделать оговорочку и предупредить маздаводов, которые планируют заменить своё ГУ: Если салон Вашей машины ни разу не разбирался и у Вас не достаточно опыта — лучше отдайте свою машину специалистам. В случае же, если всё делается самостоятельно — готовьте приличный запас времени и сил Хотя опять же, если меняется только магнитола, без камер, без установки усилителей, без всяческих антенн, без других дополнительных примочек — то работы будет не так уж и много… Но это не мой случай

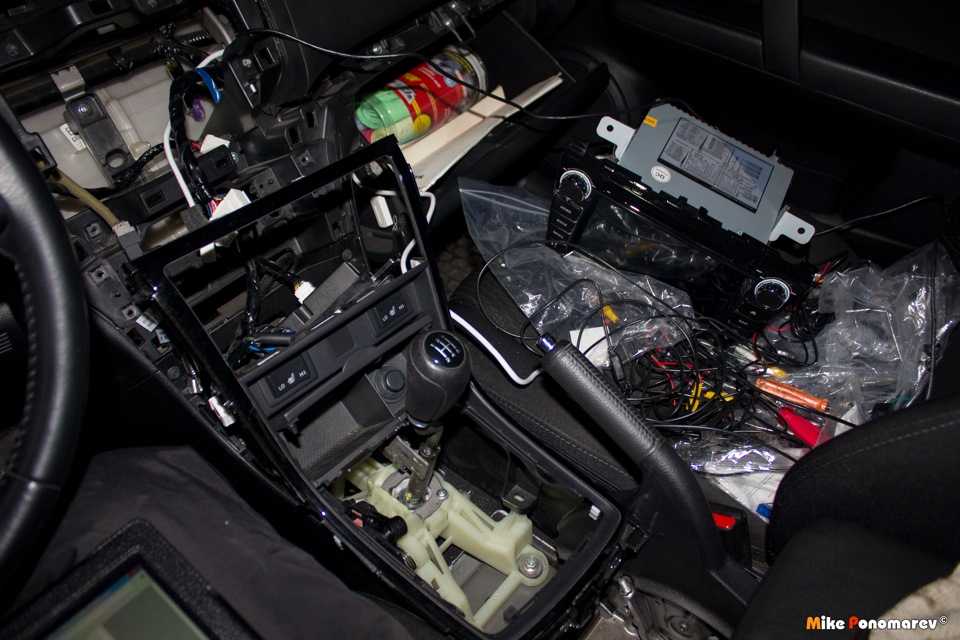

Все работы делал я делал самостоятельно, салон разбирал впервые, изрядно намучился с защелками на всяких панельках. Итак, переходим к деталям!

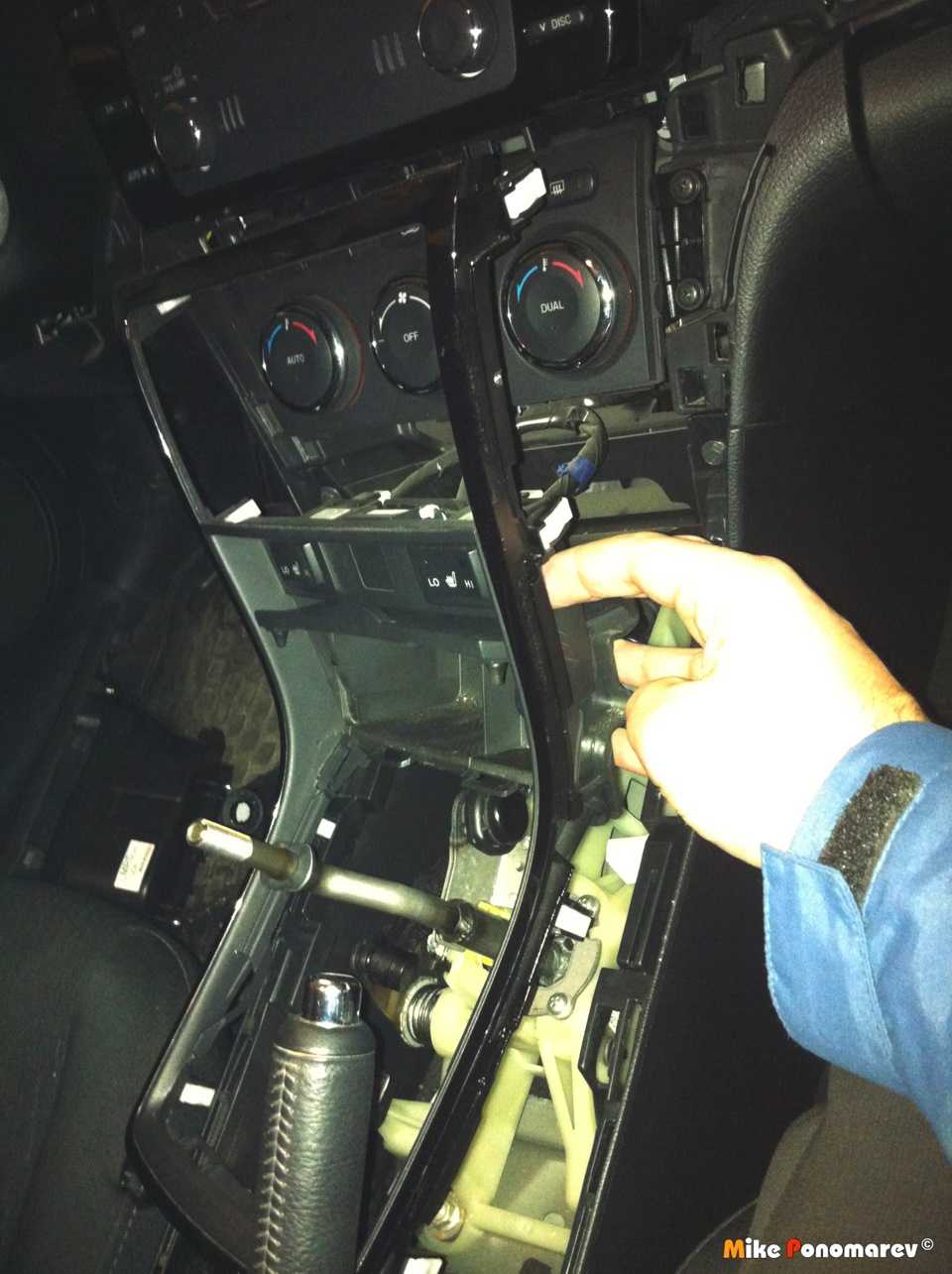

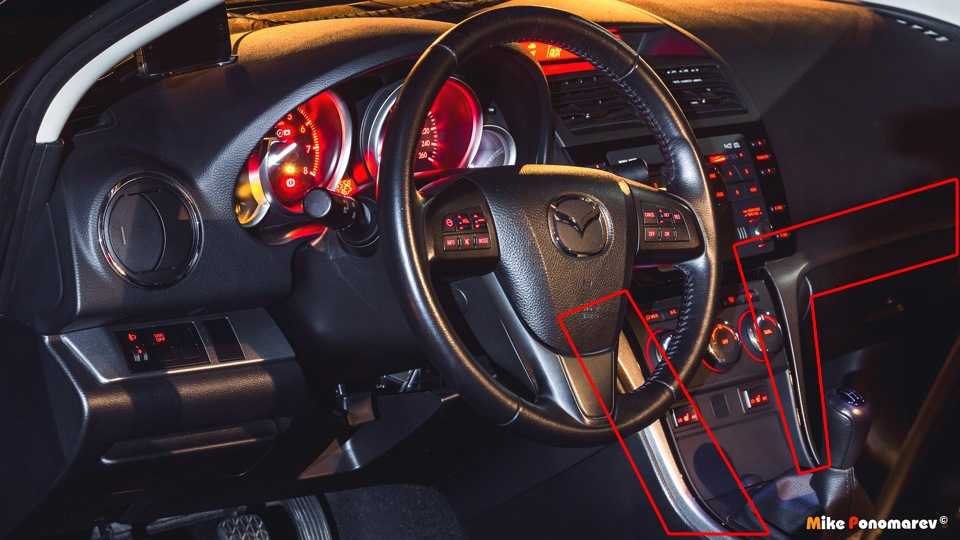

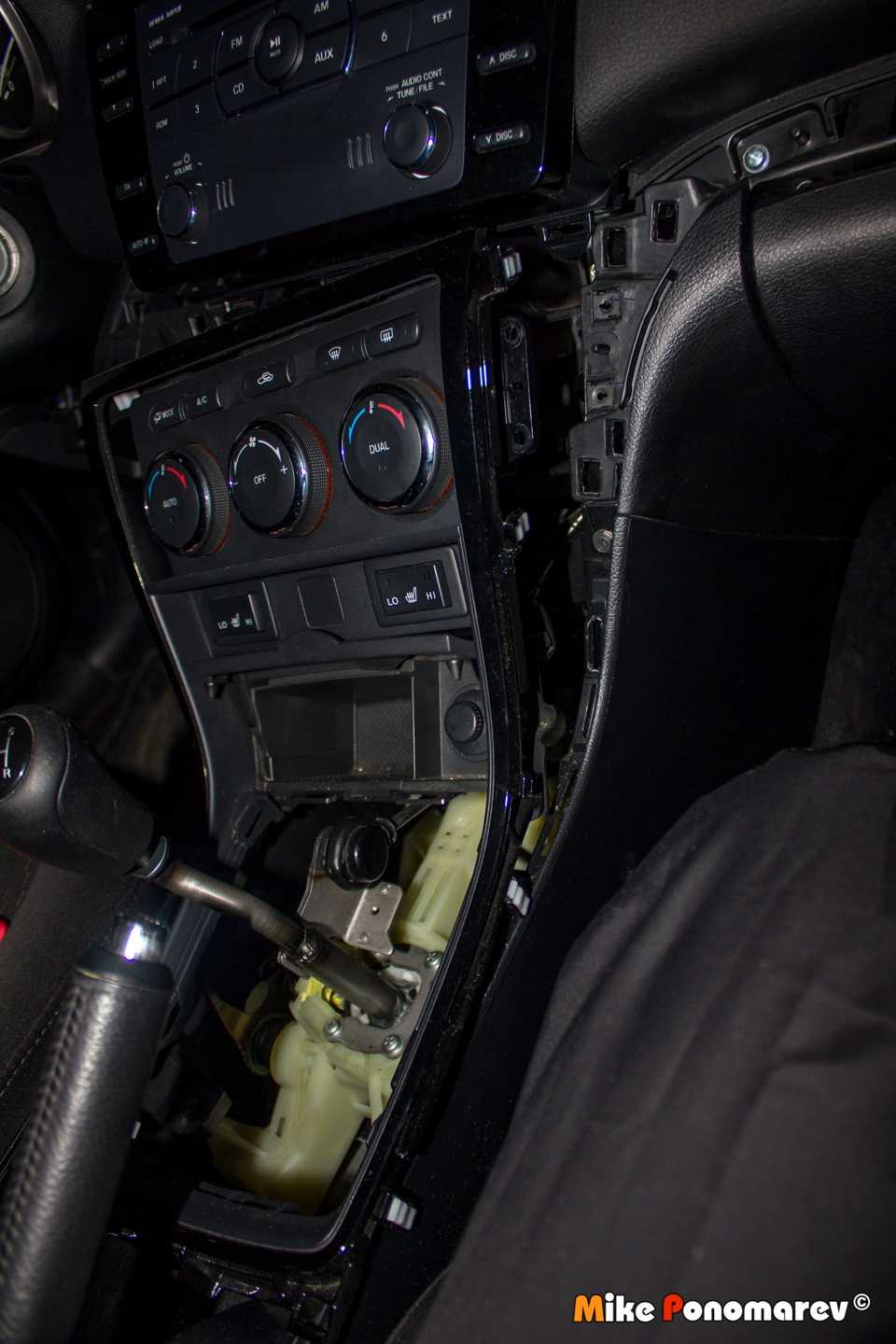

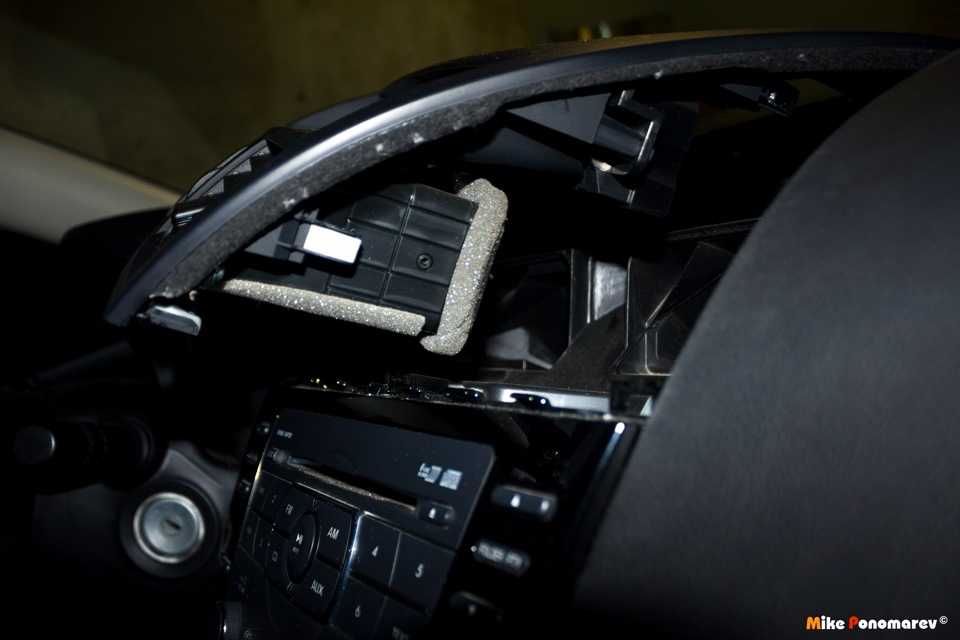

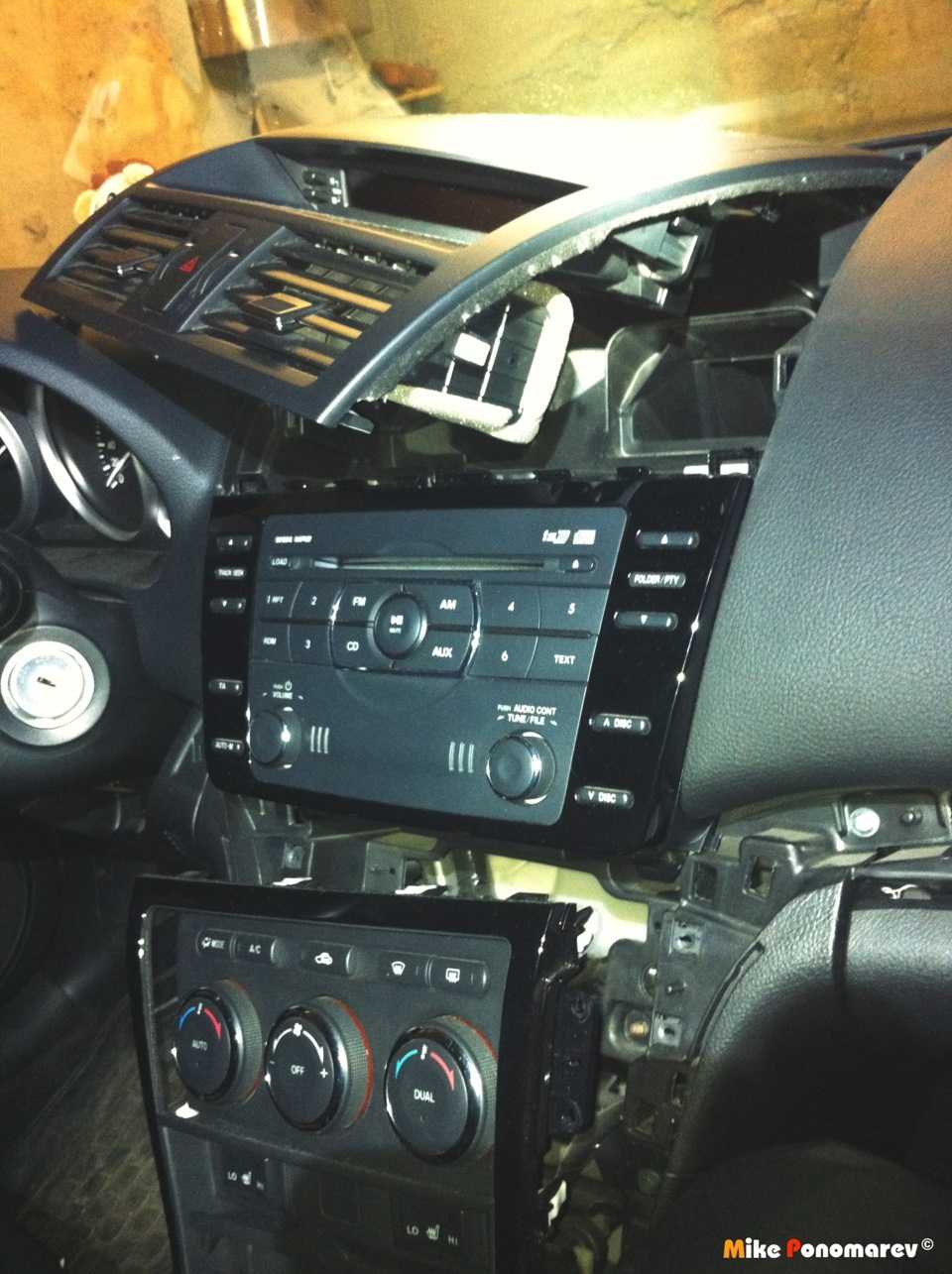

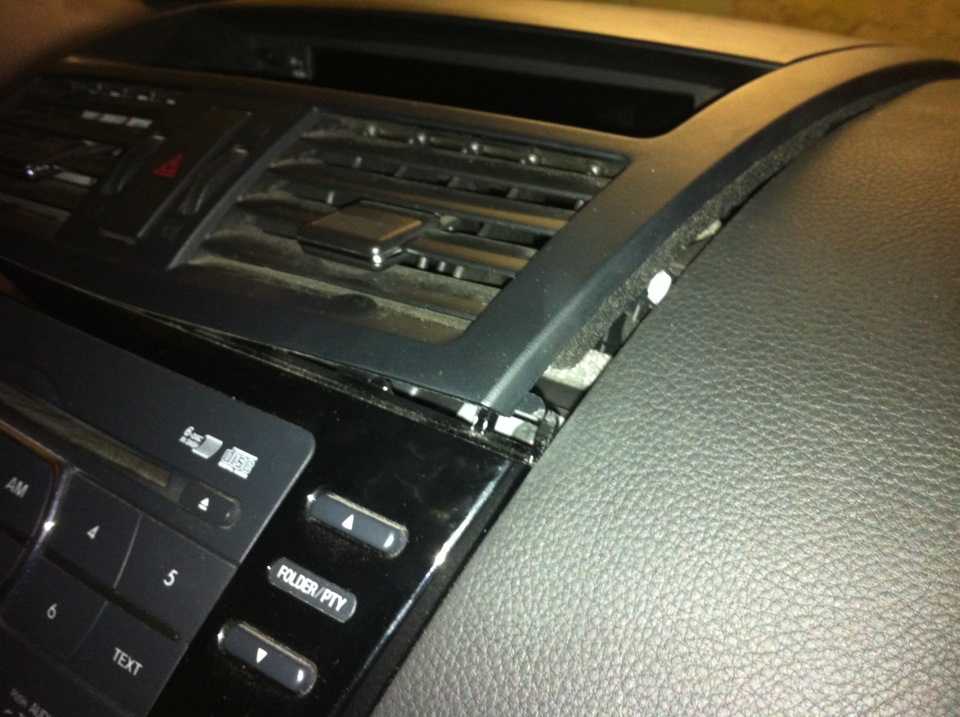

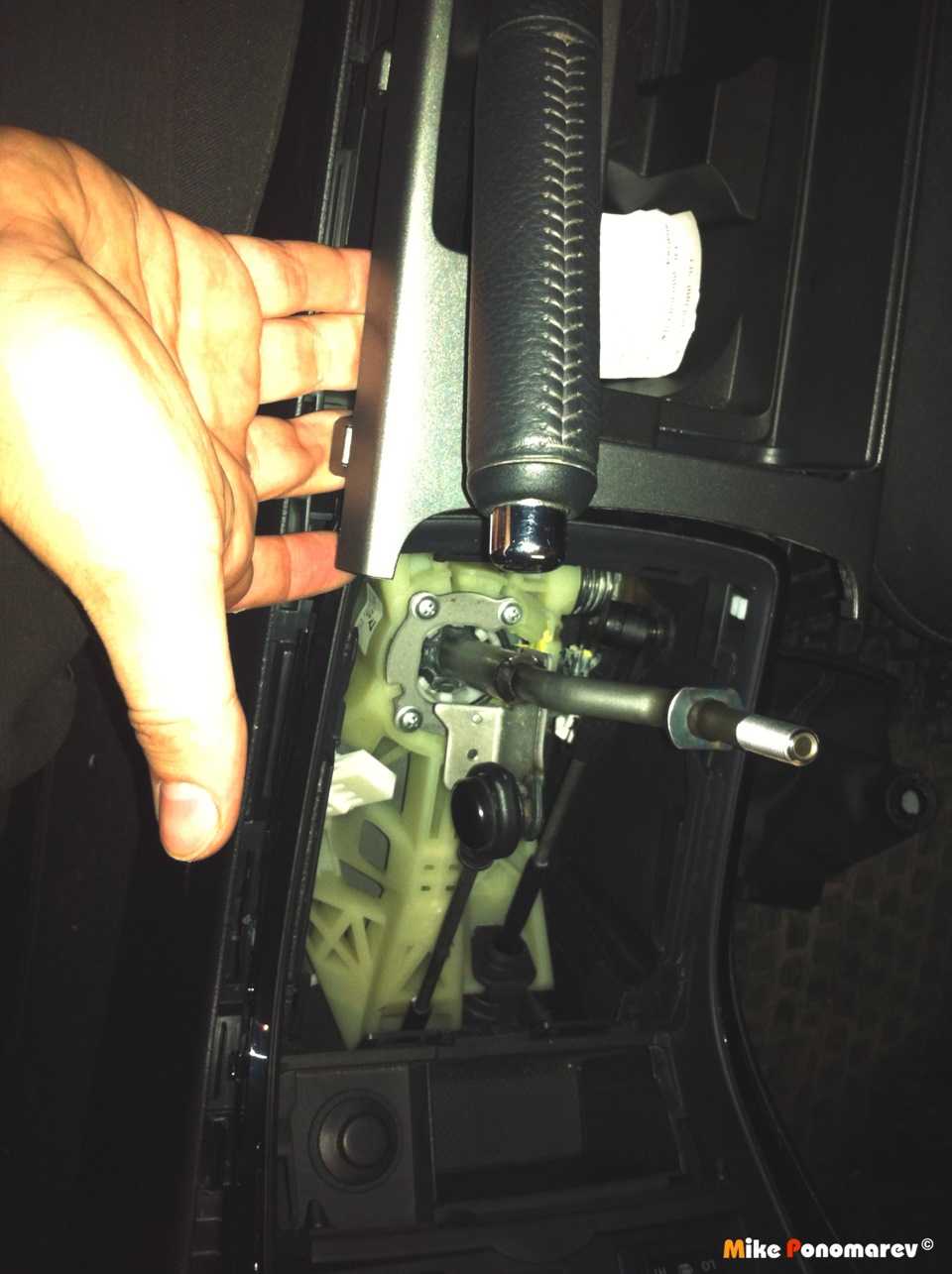

Для начала снимаем декоративную панель под бардачком и ещё одну справа от руля, а также поддеваем панельку на которой закреплен кожух КПП:

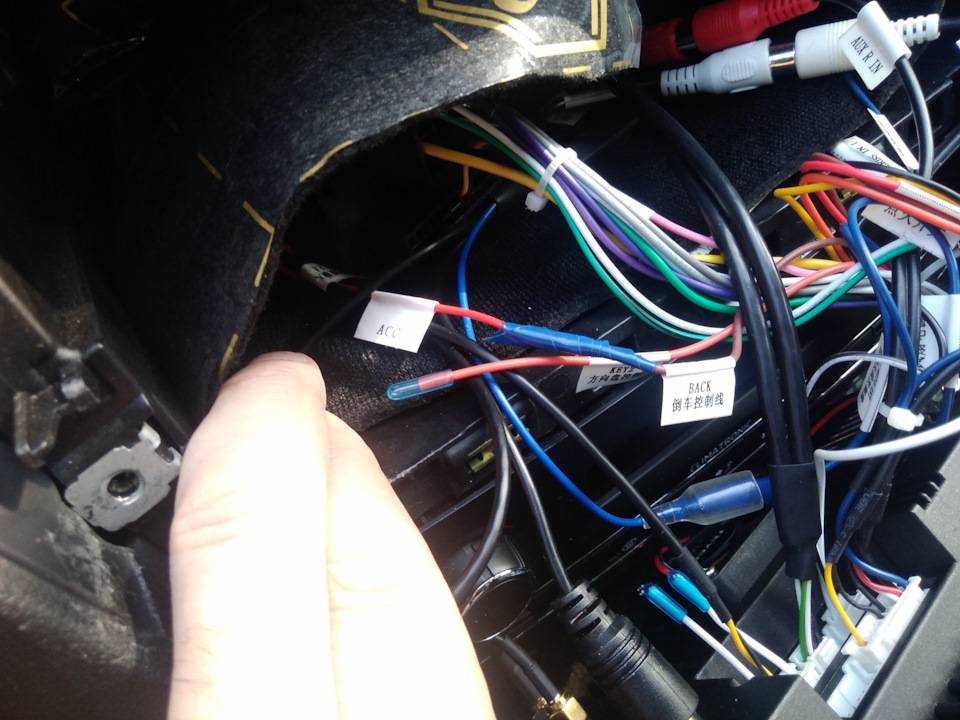

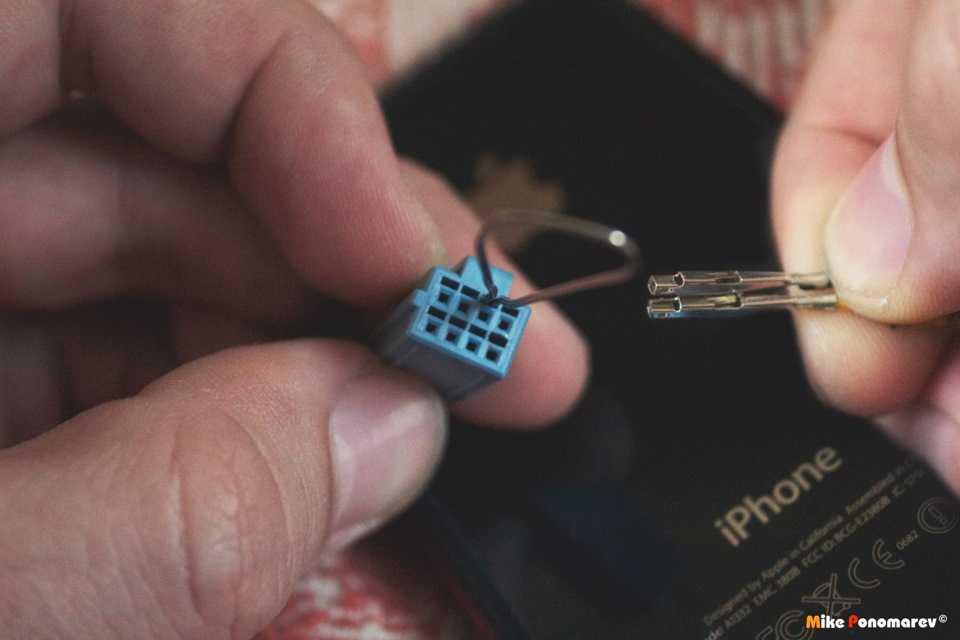

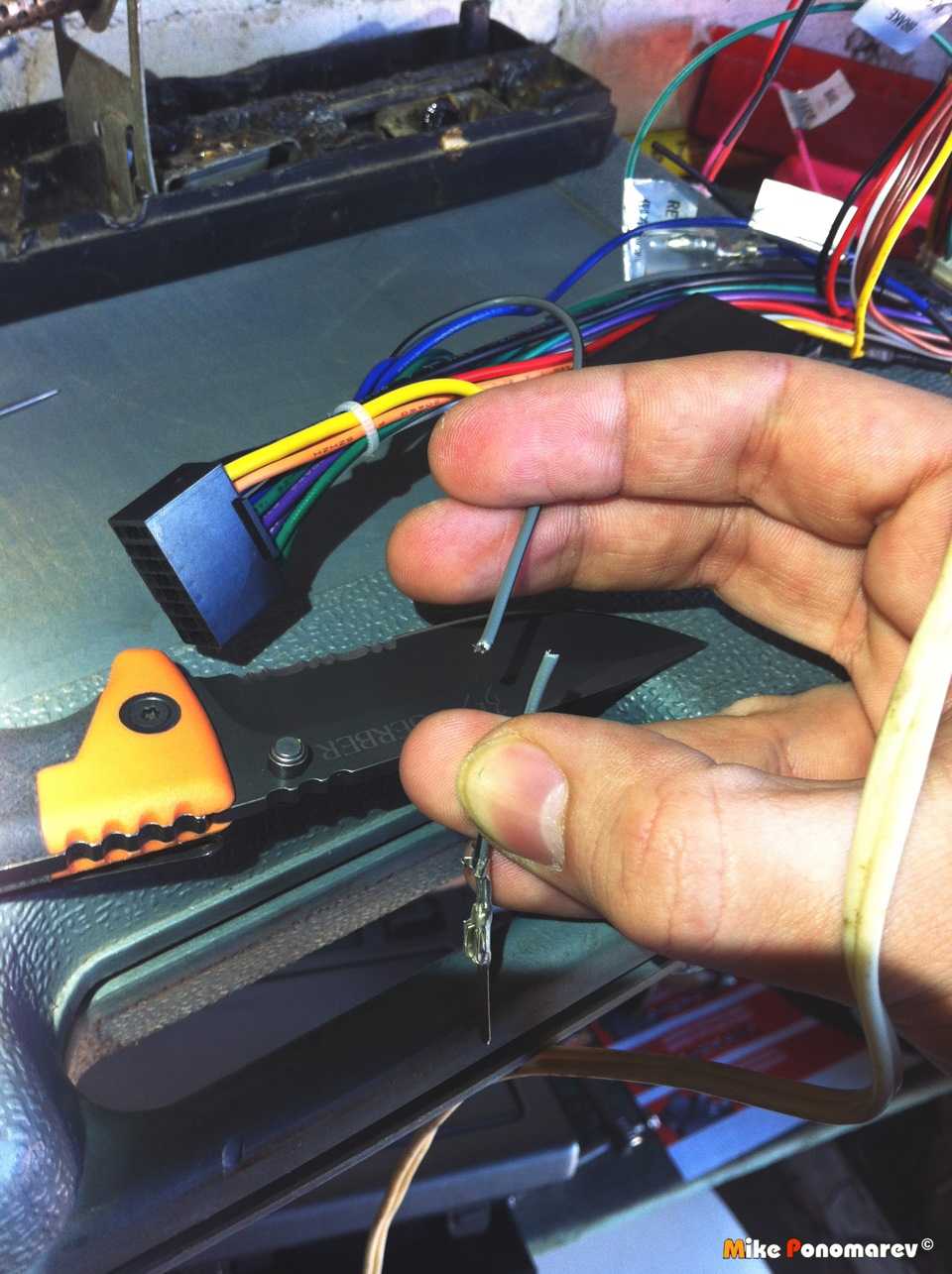

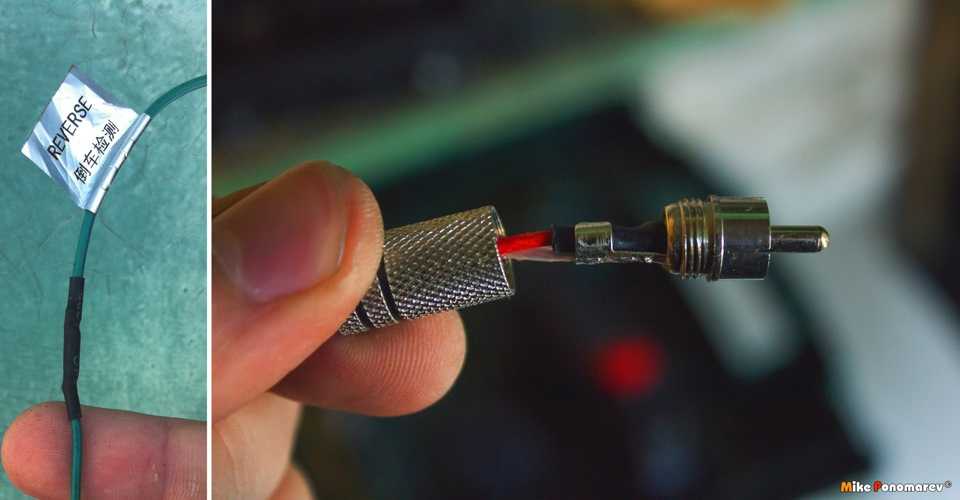

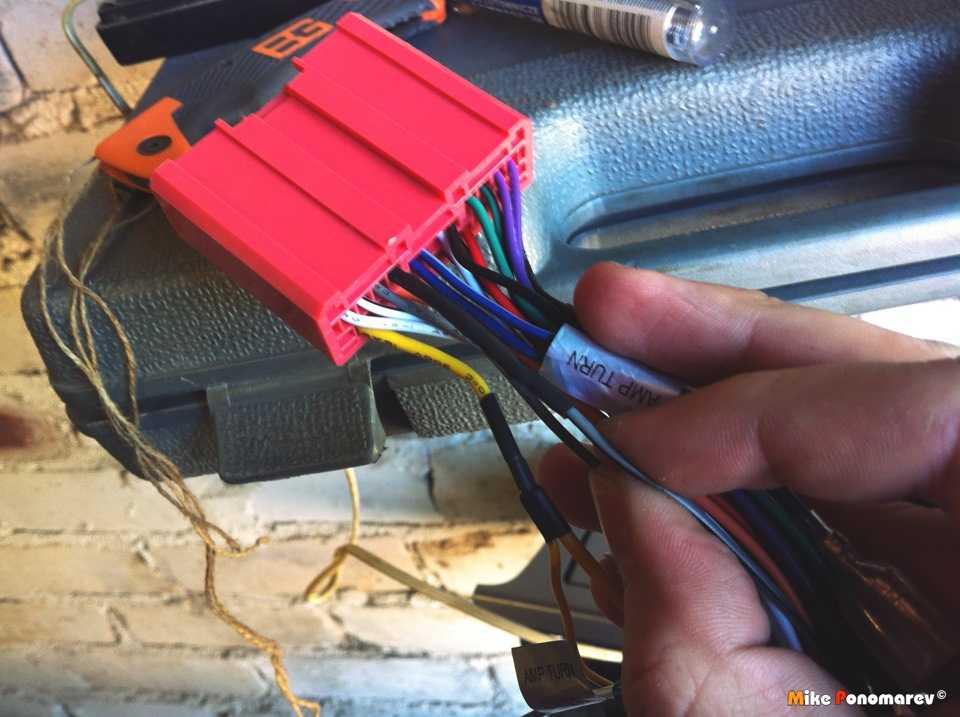

Разберемся с проводкой. Изначально поставщик в комплекте выдает два кабеля AUX.Один для того, чтобы подключить внешние источники (передняя камера сюда же) посредством тюльпанов (RCA), а второй — штатная фишка, через которую подключен AUX в подлокотнике.

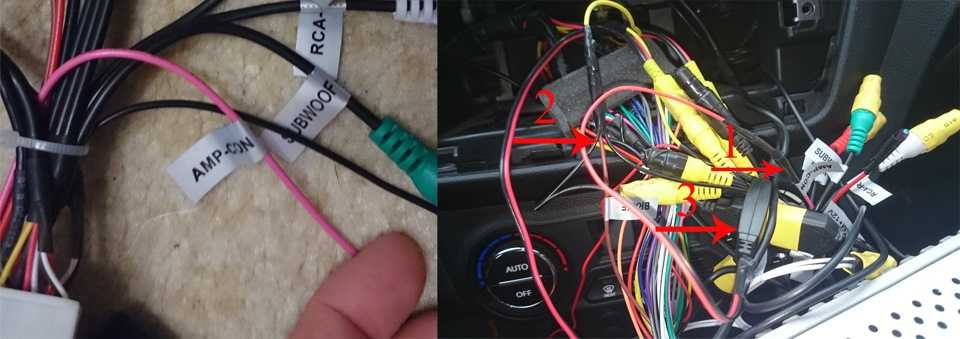

Теперь останется ещё провод BRAKE! Создан он для того, чтобы запрещать пользователю смотреть видео во время поездки. Обойти это можно двумя способами:1. Замкнуть провод на массу.2. Отключить проверку в сервисном меню ГУ.Мне больше по душе второй вариант, поэтому я просто спаял провода BRAKE и заизолировал.

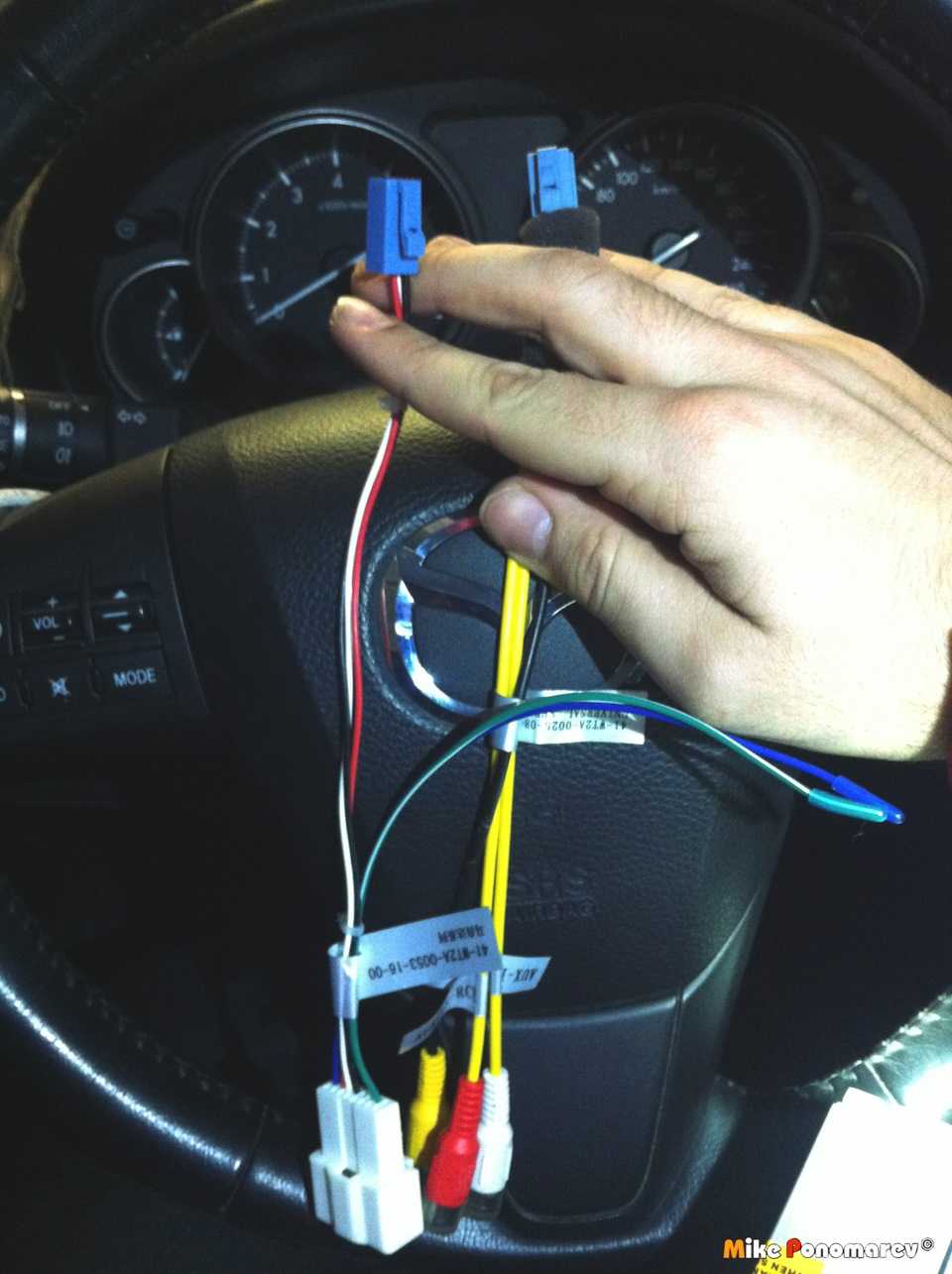

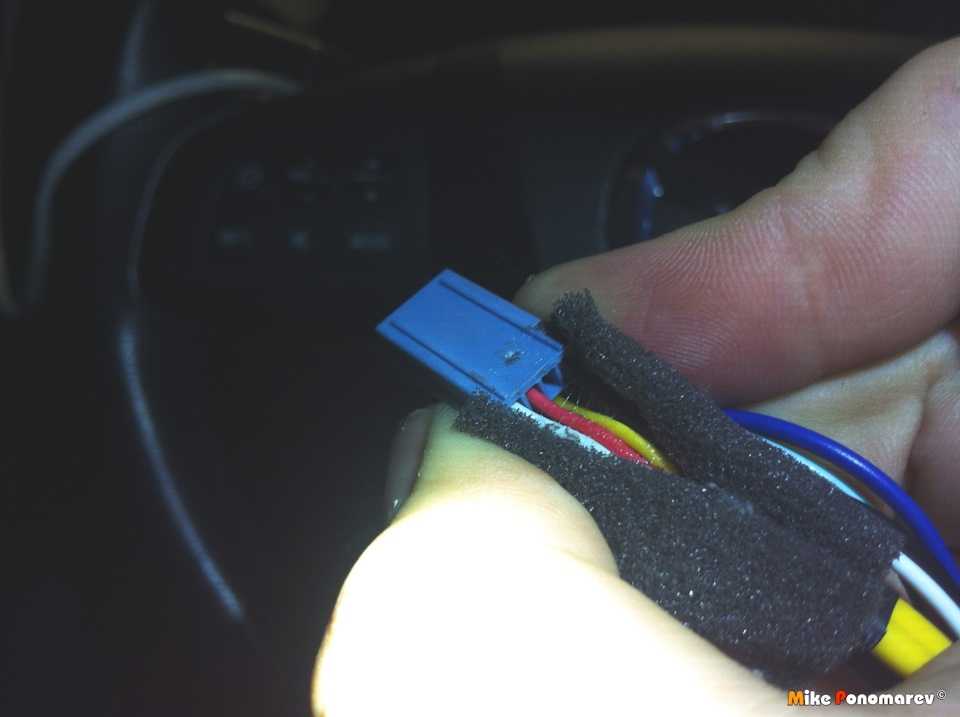

Походу дела я также заменил передавленный провод, отвечающий за подачу сигнала на правый передний динамик. Это оплошность китайцев, они сильно туго зажимают провода стяжками. Но китаец-продавец выслал новый комплект кабелей (пусть лежит в запасе) и принес массу извинений

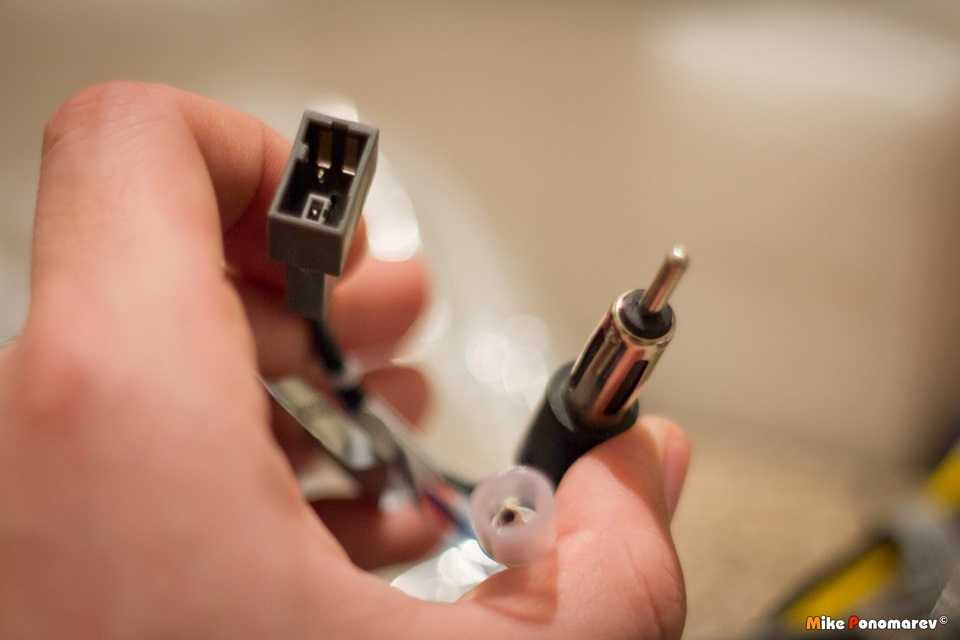

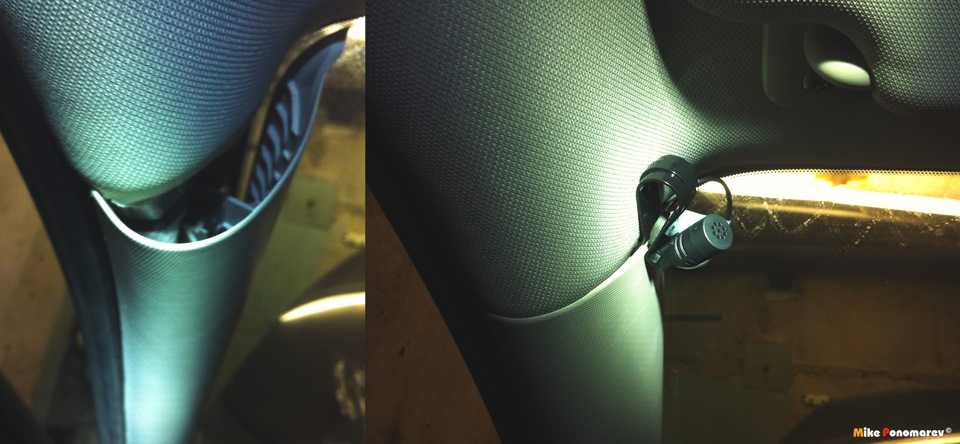

Остается немного. Антенны, USB, Wi-Fi, кабели камер и микрофон! Разбираем обе стойки (можно просто чуть-чуть поддеть, не снимая полностью):В одну стойку запихиваем GPS антенну, в другую — микрофонный кабель.

Кабель Wi-Fi USB я просто прокинул в бардачек, куда попал также и кабель для подключения техники Apple (да здравствует управление плеером iPod).В основной проводкой разобрались.

А вот на основной USB кабель у меня отдельные взгляды! Буду прокидывать его в подлокотник. Поэтому, сам кабель пока закрепил и оставил возле механизма КПП. Заказал USB вход с крепежом из поднебесной, буду ждать. Как приедет — обязательно покажу реализацию. Думаю, будет отличный вид.

О проводке для камер заднего и переднего вида я, конечно, не забыл. Всё уже установлено и работает. При подключении пришлось выполнить ряд доработок. О них на неделе создам отдельные статьи.

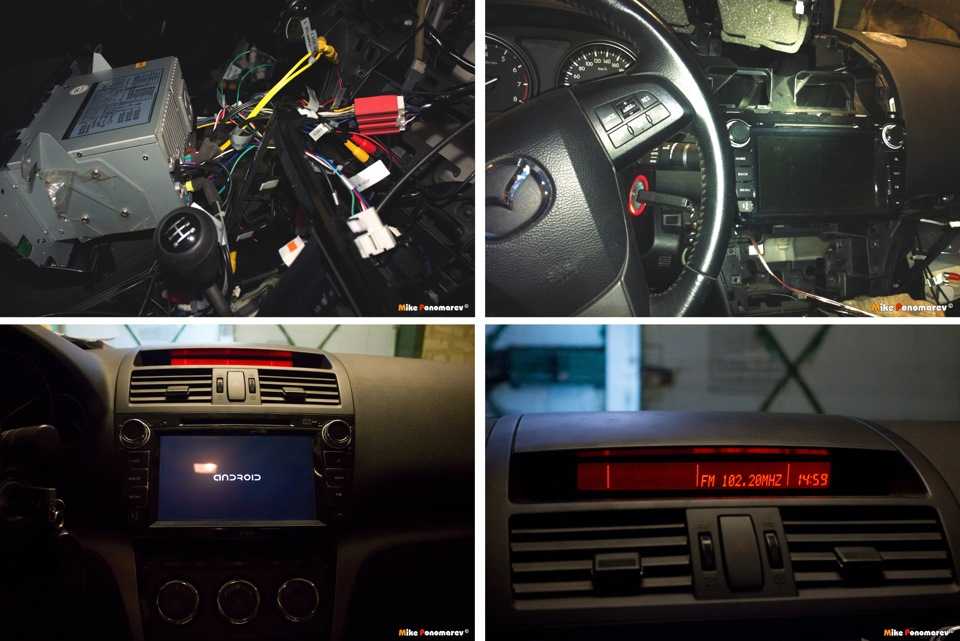

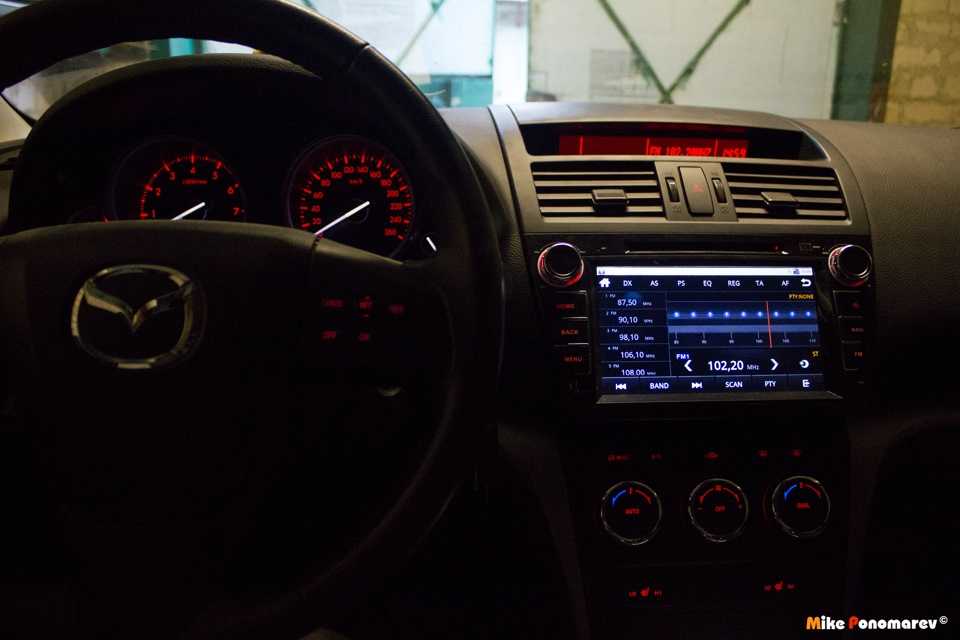

Ну и финал истории! Одеваем крепежные стойки:Запускаем всё на коленке. Всё проверяем, всё работает. Расправляем, укладываем, стягиваем провода, прикручиваем ГУ.

Вы можете спросить, зачем я всё так подробно описывал?Я разбираю иномарку впервые в жизни, было много вопросов «что и как закреплено», «какие провода за что отвечают»… Хотелось бы, чтобы эта статья пригодилась таким же людям, которые собственноручно захотят покопаться в своем автомобиле. Критика и вопросы приветствуются!

И небольшой тизер. То, о чем будет рассказ в следующей записи Всем добра, не переключайтесь

Магнитола представляет собой встроенное устройство, предназначенное для подключения к бортовой системе автомобиля и дополнительным девайсам, для которых выступает в качестве головного устройства. Чтобы обеспечить подобные коммуникации, для этих целей разработаны стандартизованные интерфейсы, обеспечивающие подключение к определенным выводам на электронной схеме. Для каждого подобного вывода разработан не только стандартный интерфейс, но и название, упрощающее поиск и подключение. В этом обзоре дана самая распространенная расшифровка обозначений магнитол на примере Пионер.

Синий провод

Синий провод обеспечивает подачу управляющего сигнала к антенному усилителю или электроприводу, который выдвигает штырь приемника сигналов из полости крыла. Если автомобиль не оснащается подобным оборудованием, то кабель аккуратно скручивается и изолируется. Цвета проводов, расположенных на блоке электрического привода антенны, зависят от модификации автомобиля.

Также синяя изоляция применяется для защиты шнура, который нужен для управления внешним усилителем. Подобная цветовая схема используется на головных устройствах Sony. При активации проигрывателя через кабель «ремоут» подается управляющий импульс, обеспечивающий начало работы внешнего усилителя и акустики. После выключения двигателя и прекращения работы магнитолы автоматически обесточивается и усилитель, обеспечивая сохранение заряда аккумуляторной батареи транспортного средства.

Сине-белый провод

Голубой и белый цвета изоляции применяются для маркировки кабеля, используемого для управления слаботочным внешним оборудованием. Положительный сигнал появляется на кабеле только после включения головного акустического устройства. Допустимый ток, передаваемый по шнуру, не превышает 200 мА. При повышенной нагрузке происходит перегрев и необратимое разрушение электронных контроллеров, расположенных внутри проигрывателя. Если пользователь намерен коммутировать мощное оборудование, то требуется ввести в цепь разгрузочное реле.

Для чего служат и куда идут провода

Провода для автомагнитолы используются для подключения к источнику тока, колонкам и усилителю, снятия управляющих сигналов и реализации сервисных функций. Благодаря четкому обозначению по цветам, сокращается вероятность ошибиться при подключении, поскольку ясно, какие куда провода идут, и для чего они нужны.

Оранжевый

Оранжевый провод (ILL) чаще всего используется для управления подсветкой дисплея автомагнитолы. Он подключается к переключателю габаритных огней. В этом случае возможны несколько сценариев управления подсветкой. Например, можно сделать так, чтобы ее яркость автоматически уменьшалась при включении габаритных огней.

Желтый и красный

Согласно общепринятому стандарту, желтый и красный провода используются для подключения положительного полюса питания к автомобильной магнитоле. Через первый из них осуществляется постоянное питание микросхем устройства вместе с усилителем мощности звука и подсветкой дисплея. Когда подается напряжение на желтый кабель, все функции автомагнитолы начинают работать. Нередко в его разрыв включается предохранитель в корпусе, подходящем под тип. Чем выше выходная мощность автомагнитолы, тем больше номинал плавкой вставки.

Красный провод, постоянно подключенный напрямую к аккумулятору, обеспечивает непрерывное питание микросхемы энергозависимой памяти, которая хранит записанные владельцем радиостанции, параметры автомагнитолы и место, где было остановлено прослушивание музыки с носителя. Желтый провод часто подключается не напрямую к бортовой сети, а через замок зажигания. Благодаря такому подходу к питанию, потребляемый ресивером ток снижается в несколько раз.

Синий и розовый

Синий провод используется некоторыми производителями для управления моторизированной антенной. На него подается питание при включении режима радио. Когда магнитола выключается, антенна автоматически убирается, поскольку в ней стоит дополнительное реле, к которому подается питание напрямую от аккумулятора. Еще одно назначение синего — задействование дополнительных функций. Например, провод Reverse на магнитоле используется для включения режима парктроника или камеры заднего вида.

Розовый применяется для реализации разных сервисных функций. Одна из них — это блокировка мультимедийных функций на 2-диновой магнитоле с видео проигрывателем. Сигнал управления чаще всего подается с выключателя сигнализатора под рычагом стояночного тормоза. Как только розовый кабель соединяется с массой, становится возможно запустить видео плеер или включить ТВ-тюнер. Иначе на дисплее появится сообщение об ошибке.

Сине — белый

Сине-белый кабель (провод синего цвета с белой полосой) предназначен для управления питанием активной антенны. Он нередко помечается биркой с маркировкой «Ремоут». С этого кабеля также подается сигнал управления на автомобильный усилитель. Подключение может осуществляться как напрямую к устройству, так и через специальное реле.
