Как заменить цилиндры сцепления нива шевролет

Цилиндр сцепления на Нива Шевроле

О том, какое сцепление лучше поставить на свою Шеви Ниву, и какие виды известны, рассмотрим в кратком обзоре. Sachs славится своей широкой сетью концернов, расположенных в 39 странах мира. Комплект сцепления от фирмы Sachs обладает следующими преимуществами: Комплект не требует обслуживания. Отлично справляется с повышенными нагрузками.

Но стоит выделить один недостаток, который является помехой для бюджетных автолюбителей — это высокая стоимость изделия. Производитель также заявляет, что комплект сцепления Sachs имеет ресурс эксплуатации равный км.

После того как истечение жидкости из шланга прекратится, заверните штуцер, отпустите педаль сцепления. Повторите операции 4, 5 и 6 несколько раз до начала выхода жидкости из шланга без пузырьков воздуха.

Снимите шланг с клапана прокачки и наденьте колпачок. Снятие и установка главного цилиндра сцепления Нива Шевроле Главный цилиндр сцепления Шеви Нива снимайте для замены или ремонта при утечке жидкости, неполном выключении сцепления может быть вызвано утечкой жидкости или износом манжета также при неполном включении сцепления в результате засорения компенсационного отверстия или его перекрытия разбухшей манжетой.

Откачайте резиновой грушей жидкость из бачка Ослабьте хомут крепления шланга и отсоедините его от главного цилиндра отведя его в сторону Выверните замена рабочего цилиндра сцепления на шевроле нива крепления трубопровода из главного цилиндра.

Установка главного замена рабочего цилиндра сцепления на шевроле нива сцепления Нива Шевроле производится в порядке обратном снятию. После установки цилиндра, залейте жидкость и прокачайте систему сцепления. Снятие и установка рабочего цилиндра сцепления Нива Шевроле Рабочий цилиндр сцепления Шевроле Нива снимайте для замены или ремонта при неполном выключении сцепления, вызванном утечкой жидкости.

У Нивы Шевроле привод полный гидравлический. Это создаст дополнительные сложности. Но если взялись, то отступать не будем. Дальше давайте ознакомимся с возможными поломками сцепления. Прогорание и diabloarea. Немецкие автомобили Описание: Для удобства использования сайта etlib. При покупке машины автолюбители все чаще интересуются про ремонт автомобиля своими руками. И так все по порядку, длина кузова вашего автомобиля —ширина —высота — мм. Колесная база составляет мм.

Дорожный просвет мм. Автомобиль оснащается гибридным силовым агрегатом.

На каждый двигатель приходится по восемь клапанов. Диаметр одного цилиндра составляет 42 мм, ход поршня — 45 мм. Коленвал двигателя разгоняется до оборотов в минуту.

Цилиндр сцепления нива шевроле болтается – Замена рабочего цилиндра сцепления Нивы Шевроле

Максимальный крутящий момент удерживается вплоть до оборотов в минуту. Оригинальное название видео: Дата выхода: HDRip Выложил админ: Для двигателя 1.

Просторный салон,вместительный багажник,в моторном отсеке тоже довольно свободно.

Неплохой дорожный просвет. Теперь вы знаете для чего вашему автомобилю необходимо это устройство, и как можно его заменить в случае повреждения или износа

Очень важно по ранним признакам определить неисправность в узле, чтобы устранить ее до момента полного износа

Удачных ремонтных работ!

Вам все еще кажется что диагностика авто это сложно? Если вы читаете эти строки, значит у замена рабочего цилиндра сцепления на шевроле нива есть интерес сделать что-то самому в машине и реально сэкономить, потому что вам уже знакомо что: Мы сами протестировали этот сканер на разных машинах и он показал отличные результаты, теперь мы его рекомендуем ВСЕМ!

Еще важной деталью в работе сцепления является выжимной подшипник который так же следует периодически менять. Полный размер Ура, на месте

Очередь дошла до бочка, тут вообще сложностей не возникает 2-е гайки на ть и хомут на 7, готово. Заливаю тормазуху и жду, так как я один классический способ прокачки мне замена рабочего цилиндра сцепления на шевроле нива подойдет, значит я иду своим методом.

Дело в том что магистраль гидравлики не большая и расположена почти вертикально. Таким образом, прокачать систему можно и одному, самотёком, воздух выдавиться. Чтобы визуально найти его и диагностировать состояние детали, необходимо открыть капот и изучить пространство с водительской стороны. Для этого существует ряд мер, которые позволяют опознать проблему самостоятельно, без необходимости визита в автосервис

Следует обратить внимание на некоторые признаки, возникающие при езде: Замена необходима при появлении неустранимых дефектов, таких как повреждение корпуса цилиндра

Система сцепления Нива Шевроле

Регулировка педалей

Для корректной работы муфты периодически проводят замеры величины хода педали и при необходимости устанавливают необходимые величины.

Неправильная регулировка может вызвать неполадки, которые проявляются в следующем:

Пробуксовка дисков. Неполное прижатие возникает из-за отсутствия свободного перемещения педали.
Сцепление «ведет» (неполное выключение). Затруднено переключение передач. Из-за этого происходит быстрый износ колец и выход из строя синхронизаторов.

Проблемы с работой муфты внедорожника Патриот могут привести к тяжелым последствиям.

Замер полного хода педали

Высота положения педали — это расстояние от накладки до пола кабины. Для УАЗ выпуска до 2007 г. величина должна составлять 13-15 см, а для внедорожников, изготовленных после 2007 г., — 120-140 мм. Если результат измерения не соответствует установленному диапазону, то необходимо отрегулировать положение педали.

Изменение длины толкателя

Для регулировки нужно выполнить следующие действия:

Ослабить крепление датчика-выключателя сцепления (регулировочного болта) и повернуть так, чтобы он не касался педали.
Ослабить контргайку толкателя и вращением установить необходимую величину, после чего зафиксировать шток.
Установить датчик, чтобы он касался педали, а затем довернуть на 3/4 оборота.

Устройство

Устройство узла ничем не отличается от установленных на других моделях машин АвтоВАЗа. Рабочий цилиндр сцепления (РЦС) состоит из следующих частей:

корпус;
штуцер для прокачки жидкости;
поршень с тарелкой и уплотнительными кольцами;
толкатель;
пыльник (колпачок);
шайба;
пружина.

РЦС установлен рядом с вилкой и работает следующим образом:

Водитель выжимает педаль.
Толкатель смещает поршень главного цилиндра сцепления, увеличивая давление в магистрали трубопровода.
Тормозная жидкость, которой заполнен гидропривод, выталкивает цилиндр и толкатель.
Последний перемещает на вилку, которая нажимает на корзину сцепления и разрывает связь между ней и диском.

Настройка датчика сцепления УАЗ Патриот

Сенсор предназначен для формирования сигнала о состоянии муфты (включена или отключена) и передачи его в электронный блок управления. При получении команды о выключении сцепления автоматика уменьшает количество впрыскиваемого топлива в цилиндры, тем самым снижает частоту вращения двигателя при сбросе нагрузки.

В случае неисправности датчика или его неправильной установки, обороты во время переключения передач возрастут, и при включении муфты будут наблюдаться рывки автомобиля. При наличии бортового компьютера на экране появится сообщение об ошибке 0704. Некорректная работа сигнализатора отразится не только на качестве движения автомобиля, но и повысит вероятность выхода из строя демпферных пружин.

Контактный датчик сцепления находится в салоне и размещается над педалью.

Для его регулировки необходимо:

ослабить крепеж сенсора;
переместить датчик в нужное положение;
закрутить и обжать гайки.

Правильно отрегулированный сигнализатор должен подавать команду на уменьшение подачи топлива в момент начала отключения муфты.

Регулировка свободного хода

Эта величина определяется как расстояние, на которое перемещается педаль, не встречая сопротивления, и не вызывает включения (отключения) муфты. Свободный ход регулируется после замены механизма или износа дисков. Привод выключения сцепления состоит из рабочего цилиндра и вилки выжимного подшипника. Корпус РЦС расположен на колоколе коробки передач и закреплен двумя болтами. Толкатель и вилка находятся внутри защитного устройства.

Величина свободного хода регулируется изменением длины штока при снятом цилиндре.

Для настройки необходимо выполнить действия:

демонтировать рабочий цилиндр сцепления и извлечь толкатель;
ослабить контргайку и открутить (закрутить) шток не более чем на 5 мм;
толкатель установить на место и собрать РЦС.

По причине того, что регулируемый узел снаружи не виден, при неправильной настройке придется снова проводить демонтаж рабочего цилиндра.

Замена цилиндров

Вторая неисправность — наличие масла на поверхностях фрикционных накладок. Это может говорить о выходе из строя уплотнителей КПП. В этом случае решить проблему поможет промывка диска с заменой уплотнителей там, где необходимо.

Кроме этих неисправностей есть и другие.

Они приводят к тому, что механизм сцепления ведет, а точнее, он не полностью включается. Есть несколько причин для этого. Неполное включение может наблюдаться при торцевых биениях или частичном разрушении ведомого диска.

Инструменты:

В этой ситуации следует выполнить его ремонт либо замену. Также данная неисправность возникает, если слишком ослаблены заклепки на фрикционных накладках.

В этом случае правильным решением для устранения неисправности будет только замена сцепления. Кроме того, к подобной поломке приводит наличие воздуха в системе. Эту проблему устраняют при помощи прокачки.

Если диск перекошен или же его поверхность покоробилась, тогда также необходима замена. Есть и другие поломки, которые могут потребовать замену отдельных деталей. Опытные автомобилисты определяют их по характерным симптомам. Так, обычно при нажатии на неисправном механизме будет слышаться характерный шум. Если он возникает только при отпускании — это тоже признак поломки.

Регулировка

Иногда необходима регулировка сцепления УАЗ, заключающаяся в изменении положения педали сцепления. Для этого главный цилиндр имеет регулировочный узел.

Регулировка хода педали осуществляется за счет изменения длины толкателя.

Толкатель отсоединяется от педали.
Ослабляется гайка узла толкателя.
Проушина поворачивается в соответствующую сторону, добиваясь нужного результата.
Затягивается гайка, толкатель подсоединяется обратно к педали.

Свободный ход педали регулировки не подлежит. Настраивается только полный ход, который должен быть в пределах от 13 до 17 сантиметров.

Коротко о конструкции узла на автомобиле

На Патриоте установлено однодисковое сухое сцепление с гидравлическим приводом. Принцип работы узла основан на передаче крутящего момента от маховика двигателя первичному валу коробки передач, за счет силы трения.

Механизм сцепления состоит из следующих элементов:

ведомого диска;
нажимной корзины;
выжимного подшипника;
вилки выключения;
элементов привода;
педали сцепления.

Для разъединения двигателя и МКПП нужно, чтобы усилие от ноги водителя воздействовало на выжимной подшипник, который нажмет лепестки диафрагменной пружины и разъединит диски.

Для этого служит система привода, которая состоит из:

педали;
главного цилиндра сцепления (ГЦС);
рабочего цилиндра сцепления (РЦС);
вилки выжимного подшипника;
шлангов и трубок.

При нажатии на педаль усилие передается поршню ГЦС, который вытесняет гидравлику из полости и по трубке направляет в РЦС. Поршень последнего перемещается и своим штоком воздействует на вилку выключения, которая передвигает выжимной подшипник и выключает сцепление.

Из-за выработки фрикционного материала диски могут неплотно прилегать друг к другу, и при больших оборотах двигателя будет возникать неприятный запах.

Как произвести замену цилиндра сцепления на Шевроле Нива

Смех в теме: Посмотри в мои глаза: Необходимые инструменты для работы: Рожковый ключ на 32; 3. Торцевой ключ chevrolet niva рабочий цилиндр сцепления 4.

Плоская отвертка; 6. Прокачка сцепления. Также смотрите: Европейские автомобили Описание: Диаметр одного цилиндра составляет 16 мм, ход поршня — 33 мм. Kupplungsnehmerzylinder Chevrolet Niva baumelt Дата выхода: PDTV Выложил админ: Постоянный полный привод. Умеренный расход топлива в десятку по городу укладываюсь.

По трассе около девяти, если ехать потихоньку км Смех в теме: Молоток; 2. Рожковый ключ на 19; 3. Торцевой ключ 24; 4.

Цилиндр сцепления нива шевроле болтается – Замена рабочего цилиндра сцепления Нивы Шевроле

Сцепление, рабочий цилиндр, замена пыльника, советы в процессе. Извлекается резиновый пыльник вместе с толкателем. Итак, залезаем под авто и смотрим как… Если нажав на педаль будет слышен шум, то это говорит о том что его следует менять, сделать это можно следующем образом; С зацепления с вилкой выводится подшипник Место для выжимного хорошенько очищается и устанавливается новая деталь.

Сцепление Помимо цилиндра из строя может выйти и само сцепление благодаря которому происходит передача крутящего момента от мотора на КПП. Первое что следует сделать это подготовить оправку которой происходит центровка ведомого диска и набор ключей, после этого проделаем следующие действия: Дело в том, на моей машине нет стабилизатора по религиозным соображенияма значит мне не во chevrolet niva рабочий цилиндр сцепления упереть монтажку, для отвода вилки.

Благо рядом валялся болт передних нижних салентблоков, его и приладил. Полный размер Болт как упор.

В вашем случее всё проще у вас будет стабилизатор, в который сможете упереться Не забыть помазать шток консистентной смазкой. Ура шток на месте, затягиваем шланг, откручиваем штуцер на прокачку и полез из ямы. Полный размер Ура, на месте.

Очередь дошла до бочка, тут вообще сложностей не возникает 2-е гайки на ть и хомут на 7, готово. Сняв стопорное кольцо, извлекается поршень. С поршня осуществляется снятие пружины с уплотнительной прокладкой. Прокладку обязательно нужно заменить на новую. Далее осуществляются очистительные работы цилиндра и штуцера с целью очищения каналов для выведения воздуха.

Если пружина имеет деформированный вид, то ее стоит заменить. Перед сборкой изделия необходимо все имеющиеся детали промыть только тормозной жидкостью.

Сборка цилиндров проводится в последовательности обратной снятию, а по окончании работ стоит убедиться chevrolet niva рабочий цилиндр сцепления отсутствии сторонних предметов, которые возможно были не chevrolet niva рабочий цилиндр сцепления. После установки следует провести удаление воздуха из системы, а после и проверить работоспособность сцепления Шевроле Нива.

Стоит знать… Очень часто задается вопрос: Придерживая шланг одной рукой надо вращать цилиндр до тех пор, пока он не отсоединиться от шланга. После этого надо слить жидкость из системы в емкость. На данном этапе цилиндр снят, и можно chevrolet niva рабочий цилиндр сцепления новую деталь, производя действия в обратном порядке. После установки производиться прокачка системы, чтобы удалить из нее остатки воздуха. Стоимость нового рабочего цилиндра сцепления довольно низкая, поэтому рекомендуется производить полную замену.

Проверка правильности внесенных изменений

Для подтверждения корректности результатов выполненных регулировок, необходимо проверить работу узла сцепления на работающем двигателе автомобиля.

Для этого нужно:

Завести мотор и машину поставить на ручной тормоз.
Выжать сцепление и включить передачу. Рычаг должен легко перемещаться в любое положение, а обороты не должны возрастать.
Плавно отпускать педаль до начала уменьшения частоты вращения коленвала. При этом привод должен находиться на расстоянии от пола не менее 1/3 величины свободного хода.
Выключить муфту и заглушить двигатель.

После этого в движении проверяется правильность регулировки датчика. Если в момент выключения муфты обороты не возрастают, а при включении машина не дергается, значит, регулировка проведена правильно. В противном случае предстоит выполнить снова все процедуры.

Как отрегулировать сцепление Нива Шевроле своими руками: видео

Механическая коробка на Шевроле Нива оснащёна сухим сцеплением с гидравлическим приводом.

ниже расскажет о регулировке сцепления:

Регулировка сцепления на Ниве Шевроле

Знание конструкционного устройства механизма даёт основание приступить к самостоятельной процедуре регулировки.

Процесс считается неизбежным этапом ремонта в случае:

Превышение нормативного хода педали, что приводит к неполному выключению сцепления. При этом ведомый диск не полностью прилегает своей плоскостью к маховику. Ситуация сводится к интенсивному износу накладки.
Малый свободный ход становится причиной пробуксовки феррадо (накладки), то есть неполному прижатию диска. При этом снижается крутящий момент и падение мощности двигателя.
Появление рывка, скрипа, шума, удара в трансмиссии при резком включении сцепления, трогаясь с места.

Эпизоды, так или иначе, свидетельствуют о неправильной регулировке хода педали и выжима подшипника. А это приводит к снижению ресурса ведомого диска.

Алгоритм регулировки

Итак, перед началом процесса регулировки, следует выключить зажигание. Процедура эта исключает случайную вспышку под поршнем и произвольный запуск двигателя.
Переведя рычаг коробки в нейтральную позицию, между толкателем и главным цилиндром устанавливается зазор в рамках 0,1–0,5 мм. Такой маленький зазор достаточен для выключения диска (ведомого) из зацепления. Он регулируется ограничителем хода педали. Переведите рычаг в нейтральное положение.
Свободное расстояние его не должно превышать 3 мм. В ином случае следует ослабить контргайку и вращением болта зафиксировать величину хода и затянуть контргайку.
Свободное движение толкателя рабочего цилиндра (4–5 мм) регулируется ослаблением гайки ограничителя.
Последняя деталь, также расположенная на толкателе затягивается контргайкой. Кстати, для определения величины хода толкателя используется специальный шаблон.

Таким образом, перед выжимом сцепления, перемещение педали будет в пределах 25–35 мм. Работы целесообразно производить в смотровой яме или под подъёмником, если таковой есть.

Особенности сцепления на На Нива Шевроле

Механизм сцепления на Нива Шевроле усилен утолщённым, большего диаметра диском со сдвоенными демпферными пружинами.

То есть гидравлическое сцепление компенсирует возможный износ накладок (фрикционных) автоматически.

Корзина сцепления в сборе.

Нажимной и ведомый диск балансируется в сборе и называются корзиной или фасонной чашкой. Узел размещается в литом алюминиевом кожухе с креплением широкой плоскостью к двигателю. Ведущий (нажимной) диск заменяется только при сильном износе плоскости касания или дефекте пружин.

Сцепление Нива Шевроле саморегулируется автоматически рабочим цилиндром. Опуская незначительные детали, узел при необходимости ремонта, заменяется в сборе.

Компоненты

Диск сцепления на Шевроле Нива

Ведомый диск с наклёпанной фрикционной накладкой располагается между маховым колесом и ведущим диском фасонной чашки. Шлицевая втулка диска свободно сидит на первичном валу. Заменяется при износе, если толщина накладки уменьшается до 0,2 мм и заклёпки начинают оставлять царапины на нажимном диске. Причиной могут стать осевое биение, ослабление заклёпок, трещины, поломки, задиры на теле фрикционного материала.

Устанавливается выпирающей частью ступицы в направлении фасонной корзины. При этом центрирующий штифт должен совместиться с отверстием ступицы.

Штампованная фигурная вилка выключения сцепления имеет углубление под шаровую опору, двумя концами упирается в муфту выжимного подшипника. Концы вилки, периодически изнашиваясь, реставрируются путём наваривания на них подушек до толщины заводского образца.

Выжимной подшипник герметичен, не обслуживаемый, без требования промывки. Перемещается по цилиндрической части втулки. Появление шума, свиста в момент выжима свидетельствует о необходимости замены подшипника.

Главный, рабочий гидравлические механизмы сообщаются посредством стальной трубки и армированного рукава. Рабочий цилиндр при помощи кронштейна, крепится на картере сцепления.

С нажатием педали, поршень главного создаёт давление жидкости, которое заставляет толкатель и вилку перемещать муфту выжимного подшипника.

Гидропривод работает на тормозной жидкости марки ДОТ-4, запас которой содержится в бачке и имеет сообщение с главным посредством шланга. Прокачку гидравлики предусматривает штуцер, размещённый на цилиндре (рабочем).

Принцип работы

На автомобилях УАЗ Патриот установлен следующий тип сцепления: однодисковое с расположенной в центре нажимной диафрагменной пружиной. По виду трения оно сухое, по режиму включения — постоянно замкнутое. Диафрагменное сцепление также называется лепестковое. Этот вид применяется и в других моделях УАЗ: 3741 «буханка», внедорожники 469, 3151. Лепестковое используется и для автомобилей других марок.

Состоит оно из следующих деталей:

диск нажимной (корзина),
диск сцепления(ведомый),
подшипник выжимной,
вилка привода подшипника выжимного,
система привода,
педаль выключения.

Нажимной диск помещен в стальной штампованный кожух, прикрепленный к маховику двигателя с помощью болтов. Ведомый диск зажимается пружиной,он располагается между маховиком и нажимным диском. Во время эксплуатации подшипник закрытого типа не нуждается в смазке.

Привод выключения сцепления на автомобилях УАЗ Патриот установлен гидравлический. Его состав:

Назначение привода — передача усилия от педали к вилке. При воздействии на педаль поршень, помещенный в главный цилиндр, перемещается и вытесняет через трубопровод в рабочий цилиндр жидкость. Поршень, помещенный в рабочий цилиндр, воздействует на вилку выключения сцепления. Тогда вилка перемещает подшипник по направляющей. Подшипник, в свою очередь, воздействует на диафрагменную пружину, которая перестает прижимать к маховику нажимной диск. Происходит выключение сцкпления.

Лепестковое сцепление имеет следующие преимущества:

меньшая масса деталей,
меньший размер деталей,
большая продолжительность эксплуатации деталей до очередного обслуживания,
улучшенная функциональность,
более простое обслуживание.

Особенности работы и эксплуатации привода сцепления Уаз.

При резком отпускании педали сцепления возможен одиночный стук из-за выбора боковых зазоров в зубчатых соединениях шестерен, шлицевых соединениях и в синхронизаторах коробки передач.

Если во время движения при резком нажатии на педаль газа обороты двигателя резко растут, а потом немного падают и автомобиль начинает разгоняться, то сцепление требует ремонта или замены. Для того чтобы уменьшить износ сцепления и продлить срок его службы, желательно выполнять следующие несложные рекомендации :

— не рекомендуется постоянно держать ногу на педали сцепления, так как оно оказывается хоть немного, но выжато, ведомый диск при этом пробуксовывает и быстрее изнашивается, кроме того, хоть выжимной подшипник и рассчитан на работу в режиме постоянного вращения, но при даже немного нажатой педали сцепления он находится под нагрузкой и поэтому его ресурс снижается

— по той же причине не рекомендуется подолгу держать сцепление в выключенном состоянии, например перед светофором, если не надо сразу трогаться с места, то лучше включить нейтральное положение коробки передач и отпустить педаль сцепления.

Проверка свободного хода

Проверка свободного хода штока рабочего цилиндра внедорожника УАЗ Патриот осуществляется следующим образом:

На данном элементе установлена оттяжная пружина, которую надо демонтировать. Для этого сначала отсоединяется крепление пружины от вилки, а затем и от цилиндра.
Далее потребуется воспользоваться линейкой, с помощью которой замеряется свободный ход штока. Для измерения линейку необходимо расположить так, чтобы можно было произвести замер. После этого рукой нужно нажать на вилку до упора и поставить метку на линейке. Затем отпускаем вилку и также делаем отметку. Если получившееся расстояние (свободный ход) превышает норму (1-3 мм), то требуется регулировка.

Итак, выяснив, что свободный ход штока рабочего элемента на внедорожнике УАЗ Патриот превышает норму, нужно прибегнуть к процессу его регулировки.

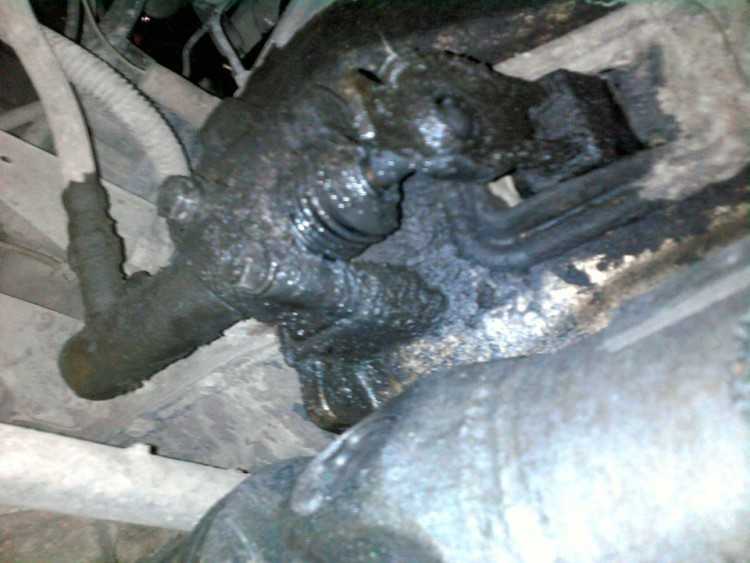

Диагностика рабочего цилиндра сцепления

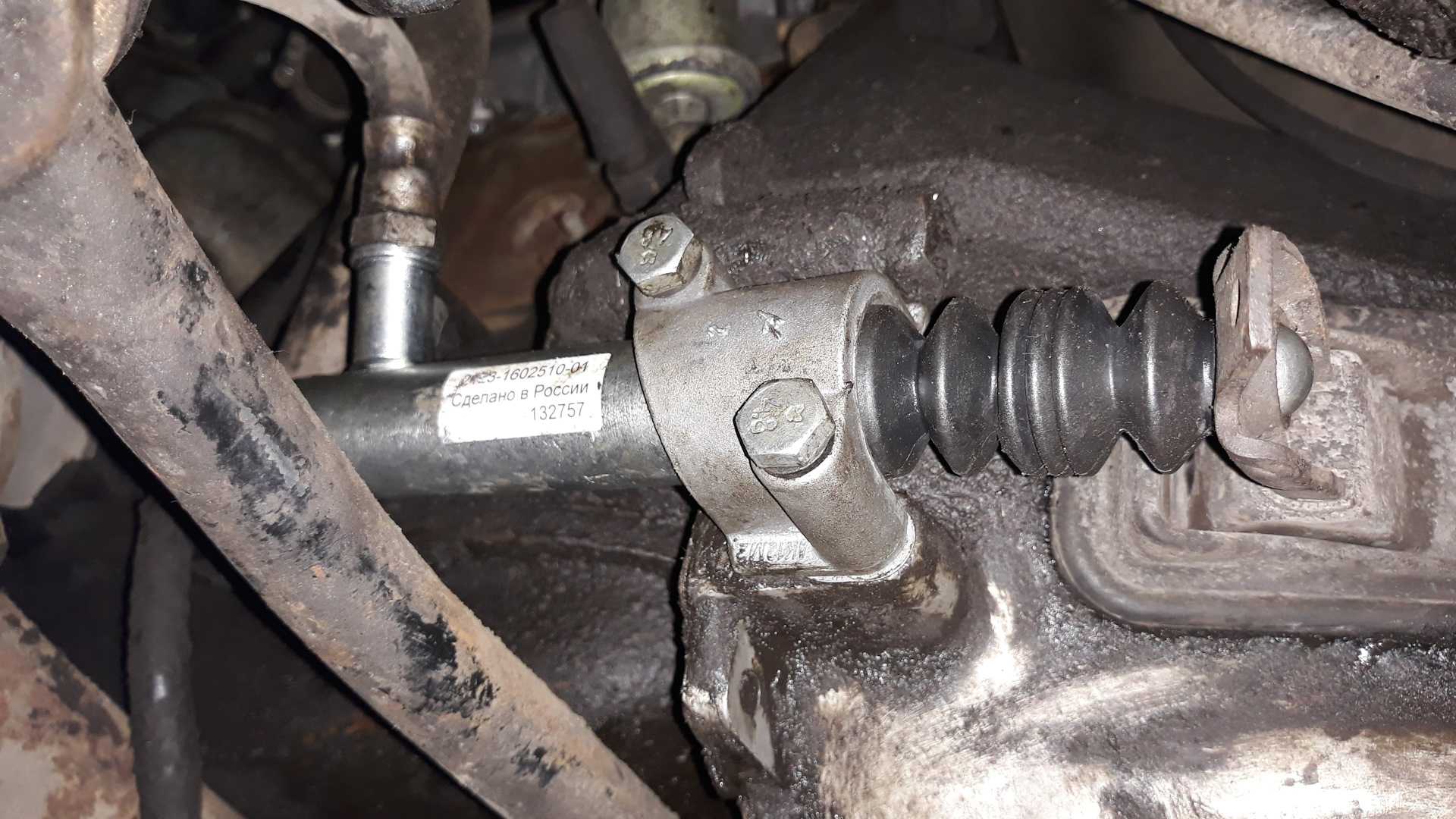

Располагается цилиндр на картере сцепления. Чтобы визуально найти его и диагностировать состояние детали, необходимо открыть капот и изучить пространство с водительской стороны.

Для начала надо определиться, что проблема кроется в данной детали, и приступить к ее ремонту или замене. Для этого существует ряд мер, которые позволяют опознать проблему самостоятельно, без необходимости визита в автосервис

Следует обратить внимание на некоторые признаки, возникающие при езде:

уменьшение хода педали сцепления
звук хруста при переключении передач
существуют видимые повреждения на корпусе цилиндра
потеки масла на соединительных трубках
уменьшение уровня тормозной жидкости
отсутствие реакции на нажатие педали сцепления

В этом случае производиться ремонт или замена детали.

Замена необходима при появлении неустранимых дефектов, таких как повреждение корпуса цилиндра. В других случаях можно произвести ремонт. В этом случае можно снять рабочий цилиндр Нива Шеволе и установить ремкомплект.

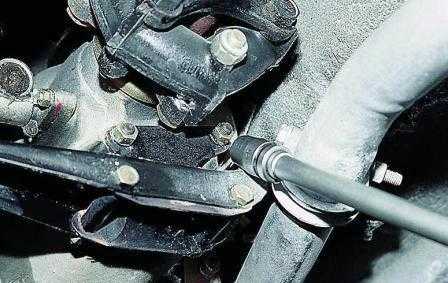

Для работы необходимо подготовить ключи на 13 и 17. Работа начинается с ослабления шланга, не стоит его полностью откручивать.

Чтобы освободить цилиндр следует открутить два болта, после чего можно снять кронштейн.
Чтобы освободить толкатель из вилки необходимо снять с него защитный колпачок.
Придерживая шланг одной рукой надо вращать цилиндр до тех пор, пока он не отсоединиться от шланга.

После этого надо слить жидкость из системы в емкость.

На данном этапе цилиндр снят, и можно установить новую деталь, производя действия в обратном порядке. После установки производиться прокачка системы, чтобы удалить из нее остатки воздуха.

Chevrolet Niva чем-старше-тем-лучше › Logbook › Замена РЦС 2123 (рабочий цилиндр сцепления)

На ходу выжал сцепление несколько раз. При том очень резко (машина выскочила на встречу) — и сцепление “не отжимается”.Заклинило цилиндр. Заползаю под машину. Точно — рабочий цилиндр выжат и обратно не уползает.

21230-1602494 Пластина упорнаяона же21230-1602157 Пластина РЦС30 рублей

21010-1602596 Шайба медная д 12 мм 15 рублейБолт М8х50 1,25 — 2 штШайба 8 пружинная — 2 шт

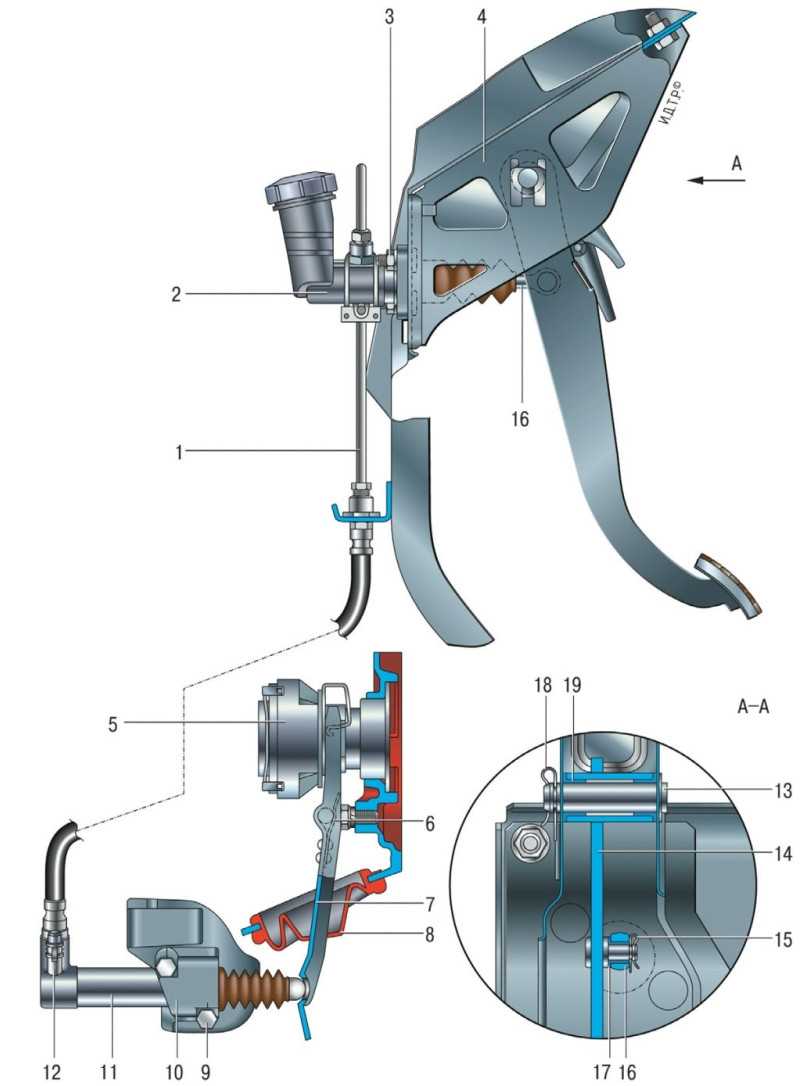

Вот так устроен гидропривод сцепления

Открываем крышку бачка

Попутно снимаем порванный чехол и ставим новый:

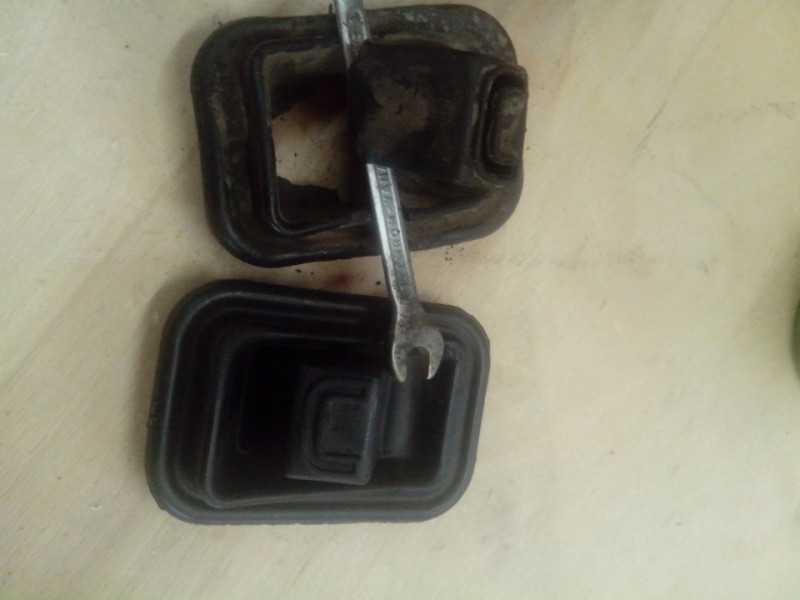

Сравниваем старый и новый:

Устанавливаем новый цилиндр

Одеваем трубочку и “прокачиваем” самотеком. (на педаль не нажимать!)

А вот причина заклинивания цилиндра — налет и ржавчина той части где цилиндр редко движется.Даже при снятом кольце поршень не вылезал.

Цилиндр рабочий сцепления шнивы в разобранном виде:

Price tag: 1 500 ₽ Mileage: 158200 km
