Назначение
Как и предшественники, МАЗ 260 разрабатывался как универсальная машина с широкими функциональными возможностями как в гражданской, так и в военной сферах. Мощная, усиленная во всех узлах и агрегатах конструкция указывает на возможность использования КРАЗ 260 как на обычных трассах, так и в условиях сложной дорожной обстановки или на бездорожье. Первоначальным заказчиком машины считается Министерство обороны. К задачам машины относились: перевозка людей и военного имущества, боеприпасов, обеспечение войск топливом, буксировка систем вооружений, установка на шасси систем вооружения, радиоэлектронной борьбы, инженерных машин и другого оборудования. Сфера гражданского применения практически безгранична. Автомобиль оборудованный под определенные производственные цели используется в дорожном строительстве и при возведении зданий, на металлургических производствах, в сельском хозяйстве, при горнодобыче и в лесозаготовительной области и других сферах. В аэропортах и на аэродромах МАЗ 260 используется в качестве топливозаправщиков и аэродромных тягачей.
Общая информация о конструкции и ее свойствах
КрАЗ-260 характеризуется капотной компоновкой.
Платформа для транспортировки грузов укомплектована дугами, тентом и откидными скамейками. Она выполнена из прочного металла и оснащена открывающимся бортом сзади.
Полный привод помогает улучшению проходимости. Кроме того, этому же способствуют система регулировки давления в шинах, короткие свесы и односкатная ошиновка.
Запуск двигателя облегчается наличием предпускового подогрева
Это особенно важно при работе в условиях пониженных температур. Выпускная система не оснащается глушителем, и энергия отработанных газов используется турбиной нагнетателя
Модель наделена 3 баками (2 основных, 1 вспомогательный). Рулевой механизм, оснащенный гидроусилителем, делает управление тяжелой машиной более простым.
Тормоз, характеризующийся барабанным строением, работает на всех колесах и оснащен раздельным пневматическим приводом. Рессорная подвеска снабжена гидротелескопическими амортизаторами.
При использовании стояночного тормоза срабатывают пружинные энергоаккумуляторы, при этом устройство воздействует и на тележку. Вспомогательный тормоз двигателя оснащен пневмоприводом.
Лебедка расположена под грузовой платформой. Она создана для самовытаскивания машины. Длина ее троса составляет 55 м при тяговом усилии в 12 000 кгс.
Кабина выполнена из цельного листа металла и вмещает трех человек. Она оснащена системой отопления и вентиляцией.
Для удобного положения водителя можно отрегулировать сиденье по высоте. Кроме того, можно управлять расстоянием до руля и углом наклона.
Сиденье водителя характеризуется подрессоренной конструкцией и оснащено гидравлическим амортизатором. Фара на крыше машины выполняет функцию искателя. В комплектацию входит радио.
Радиус разворота у рассматриваемой модели составляет 13 м. Возможная максимальная глубина форсируемого брода 1,2 м. Колесная формула 6х6.
В базовой комплектации на машину устанавливаются шины ВИД201, которые отличаются видоизмененным профилем.
Возможность использования разных кузовов значительно расширяет сферу применения машины КрАЗ-260.
Модель хорошо справляется с поставленными задачами. КрАЗ-260 был снят с производства в 1993 году.
Его заменила улучшенная, более совершенная машина. Но до сих пор модели КрАЗ-260 с отличными техническими характеристиками успешно осуществляют возложенные на них функции.
В следующем видео-обзоре узнаем, какие модели автомобилей завода используются в качестве машин специального назначения:
Разновидности модели
Базовым стал КрАЗ-260, который изготавливался заводом с 1981 г.
На его основе была разработана модель 260А, оснащенная дизельным двигателем ЯМЗ-238Н. Для нее не предусматривались центробежные бензиновые помпы и добавочный резервуар для топлива.
Седельный тягач 260В оснащен специфическим сцепным элементом, который характеризуется более короткой длиной в конце рамы.
Такую модификацию можно использовать для полуприцепа с полным весом:
- на дороге – до 28 т,
- без покрытия – до 23 т.
Отдельной конструкцией представлено удлиненное шасси КрАЗ-260Г.
Производитель разработал и изготовил также опытный вариант седельного тягача, предназначенного для активного автопоезда. Его назвали КрАЗ-260Д, но выпущен он был лишь в количестве двух экземпляров.
Кроме этого, по примеру устройства КрАЗ-255Л1 был выпущен опытный лесовоз. Это был КрАЗ-260Л, но его сменил серийный экземпляр 6437, который выделялся изменениями в ходовой части.
Параметры модификаций
Для КрАЗа-260 и его модификаций существуют некоторые отличия в параметрах. Для сравнения выбраны 260, 260Г и 260В.
Масса этих снаряженных автомобилей составляет 12,425, 11,210 и 10,9 т соответственно. При этом полная масса:
- 260 – 22 т,
- 260Г – 21,680 т,
- 260В – 20,9 т.
Знаете ли вы технические характеристики КрАЗа-250 — грузовика, применяемого как в военной, так и строительной отрасли?
А здесь вы найдете описание 255 серии автомобилей Кременчугского завода.
Допустимая нагрузка на седло для всех трех автомобилей составляет 9,5 т. Полная масса буксируемого прицепа может достигать для 260 и 260Г до 10 т, для 260В – до 23 т.
База КрАЗа-260 и 260В составляет 6 000 мм, для 260Г – 6 400 мм. Между передней осью и серединным мостом расстояние составляет 4 600 мм и 5 000 мм соответственно.
Для всех рассматриваемых модификаций расстояние между промежуточным и задним мостами будет 1 400 мм.
Габариты машины характеризуют длина, ширина и высота. Для КрАЗа-260 эти показатели составляют 9 030 мм, 2 722 мм и 3 230 мм соответственно.
Для модификации 260Г это 10 130 мм, 2 722 мм и 3 230 мм, для 260В – 8 220 мм, 2 722 мм и 3 230 мм.
Кабина КрАЗ-260: обзор рабочего места
В кабине автомобиля три посадочных места одно, из которых предназначается для водителя. Водительское место оборудовано подрессоренным сидением и имеет регулировку: по жёсткости, длине, высоте и наклону.
Двухместное сидение предназначалось для пассажиров. Кабина оборудована системой отопления и обдува ветровых стёкол тёплым воздухом.
Для удаления грязи и воды с лобового стекла на автомобиле был установлен электрический очиститель и стеклоомыватель ветровых стёкол. В правой и левой части кабины снаружи установлены два зеркала заднего вида. В кабине работала система вентиляции. На крыше автомобиля установлен фара/искатель. В комплектацию входило радио.
Подробное описание составных частей
Мощность двигателя КрАЗ-260 достигает 300 л. с. при 2 100 об/мин.
Объем потребленного топлива при движении на скорости 50 км/ч в зависимости от модификации составляет 34-48 л на 100 км. При этом запаса в полных баках хватит на 700-900 км пути.
Силовой агрегат
В конструкции машины предусмотрено использование дизельного двигателя ЯМЗ-238Л.
Кроме этого, возможна установка многотопливного мотора ШЗ-238Л. Он характеризуется наличием восьми цилиндров и структурой в форме буквы «У».
Это четырехтактная модель внутреннего сгорания, которая работает при воспламенении от сжатия. Также в устройстве имеется газовый турбонаддув.
Модель грузовика оснащена коробкой передач ЯМЗ-238Б. Она механическая и имеет восемь ступеней. На всех передачах установлены синхронизаторы (кроме реверса).
Эта двухдиапазонная разновидность состоит из главной коробки с четырьмя ступенями и дополнительного устройства с двумя.
Для того чтобы силовой агрегат можно было снять, рекомендуется сначала демонтировать кабину.
Сцепление
Сцепление двухдисковое с сухой спецификой. Привод этого узла состоит из:
- подвесной педали;
- главного и рабочего цилиндров;
- гидравлических и пневматических проводов для доступа воздуха и жидкостей.
Эффективная эксплуатация этой части конструкции может быть связана со многими факторами.
Важно! Главный цилиндр должен всегда быть наполнен тормозной жидкостью до нужного уровня.
Также необходимо следить за состоянием манжеты и поршней в узле. Рабочие поверхности цилиндров не должны иметь рисок, следов коррозии.
Перепускные отверстия всегда должны быть очищены. Манжеты и уплотнительные кольца для хонингования необходимо заменять только на новые.
Раздаточная коробка
Первостепенная задача узла – это определение крутящего момента, что необходимо для последующего отбора мощности, используемой в работе лебедкой. Размещен этот узел прямо за коробкой передач.
Для соединения используется небольшой карданный вал. Раздаточная коробка подвешивается на три опоры с применением кронштейнов и подушек, сделанных из резины.
Этот узел можно охарактеризовать как редуктор с тремя валами и специфическими шестернями цилиндрической формы с косыми зубцами.
Раздаточная коробка имеет две передачи. Валы собраны в монолитном картере из чугуна, оснащенном легко отделяемой крышкой. Они вращаются на подшипниках, имеющих шариковую и роликовую конструкцию.
При ремонте раздаточной коробки на модификациях КрАЗ-260, 260Г следует учесть, что она отличается от той, что используется на 260В, наличием вала отбора мощности.
Карданная передача
Эта система насчитывает четыре карданных вала, объединяющих раздаточную и коробку передач, и кроме этого, ведущие мосты.
Большинство из них имеют одинаковое строение и отличаются лишь размерами и посадочными местами у связанных деталей.
Несколько видоизменен лишь вал, соединяющий раздаточную с коробкой передач, благодаря чему демонтаж и ремонт мало чем отличаются.
Карданный вал выглядит как набор тонкостенных труб, с одной стороны которых приварена зафиксированная вилка шарнира, при этом к другой части прикреплен шлицевой конец вала. Он, в свою очередь, соединен со скользящей вилкой.
Кроме этого, в конструкцию входят два шарнира с игольчатыми подшипниками.
Собранный вал должен быть динамически сбалансирован (это не относится к главному) на частоте вращения 2 100 об/мин. Это происходит за счет приварки специальных пластин и поворота скользящей вилки на 180 градусов.
Возможен дисбаланс только в рамках, рекомендуемых производителем и закрепленных в технической документации.
Важно! Шлицевые концы карданных валов должны быть обращены в сторону раздаточной коробки.
Мосты
Строением автомобиля предусмотрены задний, промежуточный и передний ведущий мосты. Первые два связаны балансирной подвеской.
Различия в строении проявляются в:
- картере;
- валу ведущей шестерни, имеющей форму конуса;
- основной передаче;
- деталях привода заднего моста.
Более подробно отличия можно описать следующим образом. В картере заднего моста имеются редуктор основной передачи, полуоси и дифференциалы.
На два роликовых подшипника закреплены ступицы колес. Сюда уже специальными шпильками фиксируется фланец полуоси.
В ступице имеется полость, в которую под давлением помещен уплотнитель, и четыре прорезиненных манжета.
Такое устройство призвано обеспечить герметичность системы контроля давления воздуха в колесах.
Основное предназначение переднего ведущего моста состоит в направлении тягового усилия на колеса посредством главной передачи, полуоси и шарниров равных угловых скоростей.
Технические характеристики КрАЗ-260
На грузовике нового, для того времени, использовался мощный двигатель и применялись технические новинки для его стабильной работы.

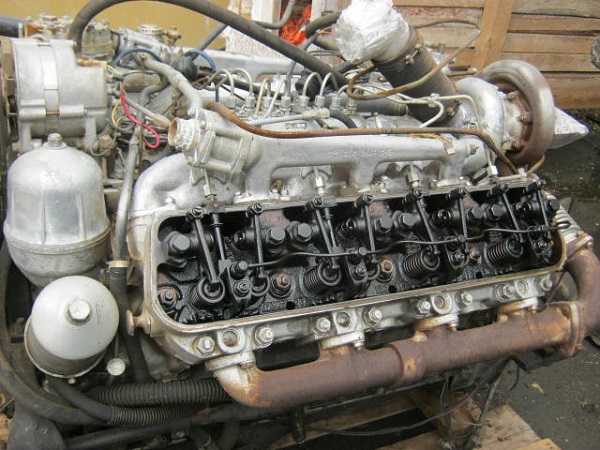

Двигатель КрАЗ-260
В подкапотном пространстве инженеры завода установили двигатель ЯМЗ-238Л с турбонаддувом. Столь мощный силовой агрегат давал возможность КрАЗ-260 грузоподъёмностью 9500 кг успешно справляться с поставленными задачами.
Необходимо подчеркнуть, что грузовик постоянно эксплуатировался в сложных и тяжёлых условиях. В связи с этим конструкторское бюро завода применила принципиально новое решение. Специалисты добавили 2 воздушных фильтра сухого типа, используя двухступенчатую очистку от грязи и автоматическое удаление пыли. Инженеры изменили системы выброса отработанных газов. Отказались от установки глушителя, используя нагнетательную турбину.
Трансмиссия грузовика
Мощный силовой агрегат предполагал использование новой МКПП 8 (коробки переключения передач). Двигатель агрегировал с трансмиссией ЯМЗ-238Б на четыре ступени с использованием синхронизаторов на всех без исключения передних передачах.
Были внесены поправки в раздаточную коробку на две ступени. Управление раздаточной коробки электропневматического типа. Это позволяло осуществлять блокировку межосевого дифференциала. Достаточно было нажать на необходимый переключатель, установленный на панели приборов.
В конструкции использовалось двухдисковое сухое сцепление: модель 260. Специалисты внесли коррективы и доработали передний мост автомобиля, позаимствованный от прежней модели. Средний мост грузовика сделали проходным.
Грузовая платформа
Рама: продольные лонжероны. Тип швеллерный. Соединение осуществлялось с использованием штампованных поперечин, которые крепились болтами.
Габаритно-массовые показатели
- Длина — 9030 мм.
- Ширина — 2722 мм.
- Высота – 3230 мм. (по высоте кабины без нагрузки)
- Высота по тенту — 3115 мм. (без нагрузки)
- Погрузочная высота платформы — 1560 мм.
- Грузоподъёмность — 9500 кг.
- Вес с лебёдкой – 12425 кг.
- Полная масса — 2200 кг.
- При использовании прицепа или полуприцепа — нагрузка 10 тыс. кг.
- Угол въезда — 580.
- Диаметр разворота — 27 м.
Тормозная система
Конструкция тормозов барабанного типа на 420 мм предусматривала использование внутренних колодок на всех колёсах. Раздельный пневматический комбинированный привод предполагал прохождение от нижней секции тормозного крана к переднему и промежуточному мосту. И от верхней секции тормозного крана к заднему мосту.
Использование этой системы позволяло управлять тормозами прицепа по однопроводной или двухпроводной схеме. В тормозной системе допускалось давление воздуха 8,0 кгс/см2. Стояночный тормоз блокировал тормозные колёсные механизмы промежуточного и заднего моста. Происходил процесс сжатия пружин пневматических пружинных камер.
Была предусмотрена вспомогательная тормозная система. Тип конструкции дроссельный, компрессионный, вмонтированный в систему выброса отработанных газов. Вспомогательная тормозная система была обеспечена электрическим приводом включения тормозов прицепного устройства.
Дополнительные характеристики
- Грузовик с колёсной формулой 6х6 мог без усилий преодолеть водную преграду 1,2 метра.
- Клиренс составляет комфортные, как для тяжёлого авто, 370 мм.
- Техника оснащалась бездисковыми колёсами. В конструкции использовались съёмные бортовые кольца. Обод колеса 440-533. На заводе устанавливались стационарные шины модели ВНД-201 в размере 1300/530/533.
- Колея колёс в пределах 21600 мм.
- Межосевое расстояние между передним и промежуточным мостом – 4600 мм.
- Показатели между осями заднего и промежуточного моста равнялись 1400 мм.
- Два топливных бака на 330 литров (2х165) и дополнительный топливный резервуар на 50 литров солярки позволяли без остановок преодолевать значительные расстояния.
- Автомобиль с полными баками мог находиться в пути, преодолевая расстояние в 1 тыс. км.
- При скорости 60 км в час расход горючего составлял 38,5 литра из расчёта 100 км. При движении со скоростью 50 км в час расход на 100 километров пути сокращался на 4,5 литра и составлял 34 литра.
- Максимальная скорость передвижения на высшей передаче ограничивалась показанием спидометра 80 километров.
В заключение
Сегодня мы говорим: вот раньше всё делали на совесть! Может быть, поэтому многие модели автомобилей, выпущенные в бывшем СССР, по сей день можно встретить на дорогах постсоветского пространства. Грузовик КрАЗ-260 пережил многих своих собратьев, а это дорого стоит!
