Как сделать разварки из двух дисков

Правила выбора сборных дисков

Как и любой колёсный диск, разборный аналог имеет определенные параметры, среди которых главные: ширина и внешний диаметр

При выборе они требуют особое внимание. Но ещё более скрупулёзно рекомендуется вникнуть в не менее важные: DIA, ET и PSD

• DIA – центральное отверстие (ЦО), которое позволяет установить диск на ступичный цилиндр. Измеряется в мм, например DIA68,1.
• ET – вылет диска, отвечает за положение колеса на автомобиле. Может быть положительным, нулевым и отрицательным. Измеряется в мм. Например, ЕТ35. Чем меньше число, тем колесо сильнее выпирает из арки.
• PSD – разболтовка. Например, 4 Х 100, означает, что диск крепится на 4 болта (гайки), диаметр которых по центрам составляет 100 мм.

Если центральное отверстие больше, чем необходимо, то можно устранить избыток свободного пространства центровочными (проставочными) кольцами.

Сборные диски – практичные и дизайнерские колёса. Обладают высокой ремонтопригодностью и повышенной устойчивостью к ударным нагрузкам. Однако, найти деталь для замены на комбинированном диске очень сложно, а иногда – невозможно.

• Установка электропривода багажника калина универсал



• Девчонка работает на камазе



• B1266 96 ошибка лада веста



• Замена гидрокорректора фар ваз 2114


• Топливная система ваз 21213 карбюратор схема

Первый способ разварки дисков

По сути, развариванием является соединение двух одинаковых штамповочных дисков друг с другом.

• Дрель со сверлами.
• Шовный герметик.
• Сварка.
• Болгарка и сменные насадки для нее.

первый этап

Сначала «штамповки» необходимо подготовить. Желательно, чтобы они изначально были ровными, а еще лучше – новыми. Однако, как правило, разварки делают из б/у дисков.

Работу начинают с оценивания дисков. Их тщательно осматривают визуальным способом и проверяют на идеальную ровность. Для этого существует специальный способ. Ступицу транспортного средства, на которую будут вмонтированы разваренные «штамповки», зажимают в тиски, монтируют на нее диск и вращают. Так фиксируется биение. Если найти отдельную ступицу нет возможности, оденьте диск на ведущую ось машины, включите первую передачу и оцените биение. Однако не забудьте установить кирпичи под колеса и подпорки под автомобиль.

Биение оценивается двумя методами. Можно на глаз, однако в таком случае получится оценить лишь факт присутствия биения. Величину биения измеряют при помощи линейки. Для этого линейку прикладывают и вертикально, и горизонтально. Если биение при этом не превышает один-два миллиметра, считается, что оно нормальное. Но если биение превышает два миллиметра в любой плоскости, диск поправляют на специальном оборудовании.

За основу берут наиболее ровную «штамповку». Рекомендовано сразу ее отметить, чтобы избежать путаницы в дальнейшем. Вторая же «штамповка» будет ободом.

второй этап

Переходим ко второму этапу работы. Со второй «штамповки» с помощью болгарки отсекается наружный обод. Основной диск надрезается до внутренней части в зоне наружного обода, желательно ближе к середине. Затем обод демонтируют и выкидывают. В нем больше нет потребности. В результате получается такая картина: от второго диска остается лишь внутренний обод, который потом становится наружным на диске-основе.

Диск-основу одевают на ступицу заднего моста и фиксируют гайками. Далее одевают то, что осталось от второй «штамповки». Второй обод выравнивают относительно первого и устраняют биение. Затем в нескольких местах прихватывают сваркой – где делались надрезы.

Теперь нужно взять шовный герметик и нанести в центр разваренной «штамповки». Конечно, это делается еще до покраски. Когда герметик застынет, удалите лишнее с помощью наждачной бумаги либо стамески. Затем идет покраска.

Плюсы и минусы разварки

Если говорить об эффективности такого тюнинга, как разварка, то она практически нулевая. Единственное преимущество установки подобных дисков — необычный внешний вид автомобиля.

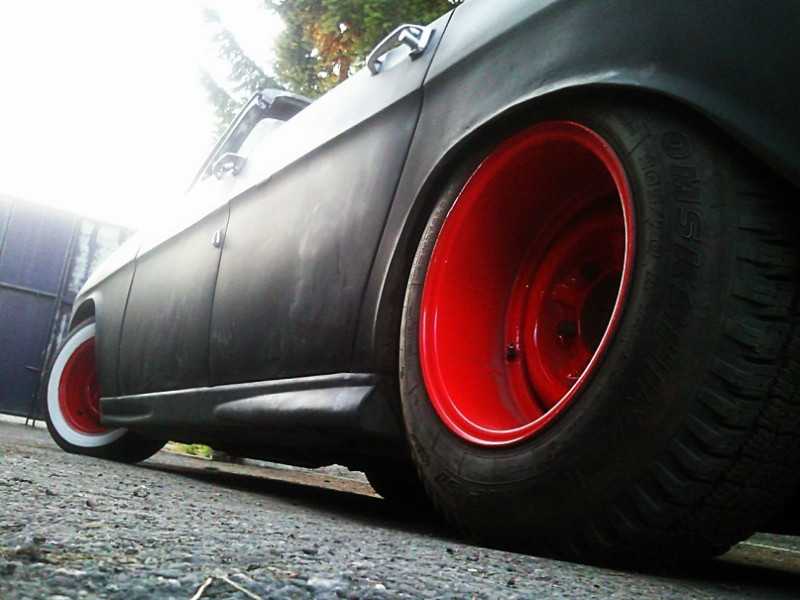

Особенно эффектно разварка смотрится на заниженных автомобилях, в которых можно спрятать колесо частично под разрезанную арку. Такой тюнинг часто можно видеть на автомобилях, которые предназначены исключительно для дрифта, но не для повседневного передвижения по городу.

Минусов у разварки гораздо больше, и многие из них напрямую влияют на технические характеристики автомобиля, что скажется на его повседневной эксплуатации:

Обратите внимание: На автомобиле, на котором установлены разварки, не удастся пройти техническое обслуживание. Также подобные машины привлекают гораздо больше внимания у сотрудников ДПС, и машину с разварками могут направить на штрафстоянку, если она движется по дорогам общего пользования, а водителя оштрафовать

Каждый автовладелец старается сделать свое транспортное средство ярким и выделяющимся. Одним из оригинальных методов придать автомобилю индивидуальности является разварка дисков. Справиться с этим самостоятельно может каждый автолюбитель, если знать специфику выполнения данного мероприятия. Об этом далее в статье.

Разварка дисков – это увеличение их ширины, что придает машине более привлекательный вид, ведь детали смотрятся гораздо необычнее и интереснее. Обычно разварка проводится на стандартных заводских стальных штампованных дисках. В народе такие изделия называют «штамповками». Существует два метода увеличения ширины таких дисков.

Самостоятельное изготовление разварок

Разварки на ВАЗ своими руками изготовить несложно. Для этого потребуется гараж и минимальный набор инструментов:

1. УШМ с дисками по металлу;
2. сварочный аппарат, лучше «полуавтомат»;
3. молоток;
4. рулетка или линейка;
5. 2 штампованных диска для каждой разварки.

Разваривать диски начинают с того, что распиливают их пополам. Один из дисков пилят по краю внутренней полки, удаляя лишь ее кромку. Второй – удаляя внутреннюю часть и оставляя полку нетронутой. Далее поверхности обтачиваются, после чего полученные половины соединяют между собой, надевая одну на другую, и проваривают сплошным швом

Качеству сварного шва следует уделить особое внимание, иначе разваренный диск может развалиться при наезде на яму или неровность

В зависимости от квалификации мастера и имеющегося в наличии оборудования, изготовление разварок таким методом может занимать от одного до нескольких дней. Существует и аналоговый способ произвести разварку автомобильных дисков, требующий только одной «штамповки» для изготовления одного диска увеличенной ширины.

При этом диск пилят по краю полки, после чего в середину вваривают скругленную полосу металла необходимой ширины. Сделанный таким способом диск, как правило, менее надежен, чем тот, на изготовление которого было затрачено два «штампа».

Как сделать разварки своими руками из двух дисков на ВАЗ, ОКУ, УАЗ

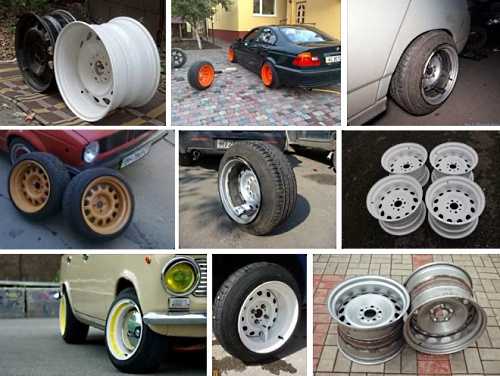

Многие автовладельцы стараются придать своему автомобилю некой индивидуальности, чтобы выделить его из общего потока. При этом на какие только ухищрения они не идут, начиная от банальных наклеек на стекла и кузов, и заканчивая достаточно серьезными переработками кузова и внешних элементов.

Последнее время популярным стал еще один , касающийся не кузова, а колес, в процессе которого самодельно меняют геометрию колесного диска, что позволяет устанавливать на авто шины увеличенной ширины. Такие переделки дисков называют «разварками».

Примечательно, что какой-либо пользы от таких переделок практически нет. Но поскольку установка разварок позволяет хоть немного выделить авто, то такой тюнинг сейчас пользуется достаточно неплохим спросом.

Конечно, можно просто купить диски увеличенной ширины, но стоят они дорого, и далеко не на все модели можно их подобрать. А вот доработка диска доступна для любого авто, даже старого «Москвича».

Суть метода изготовления разварок сводится всего лишь к разрезанию диска и установки вставки между полученными половинами.

Технологий изготовления разварок несколько и далее мы рассмотрим самые распространенные из них.

Подробнее о разварках и их преимуществах

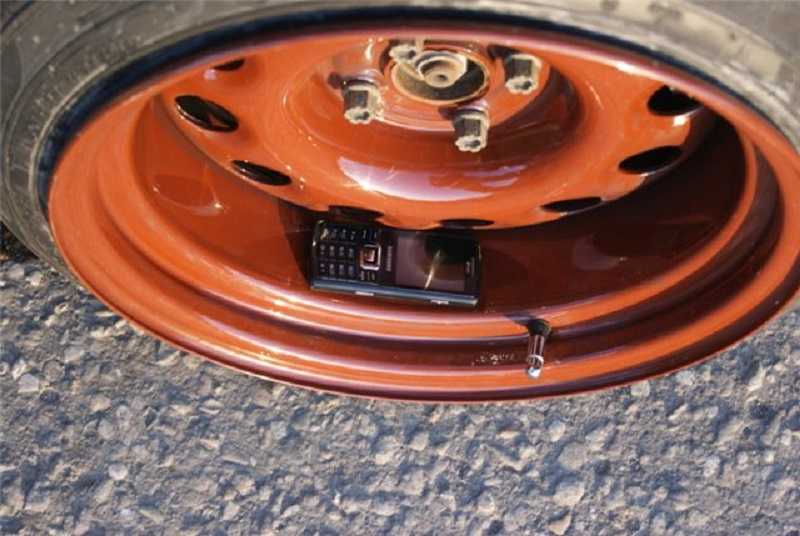

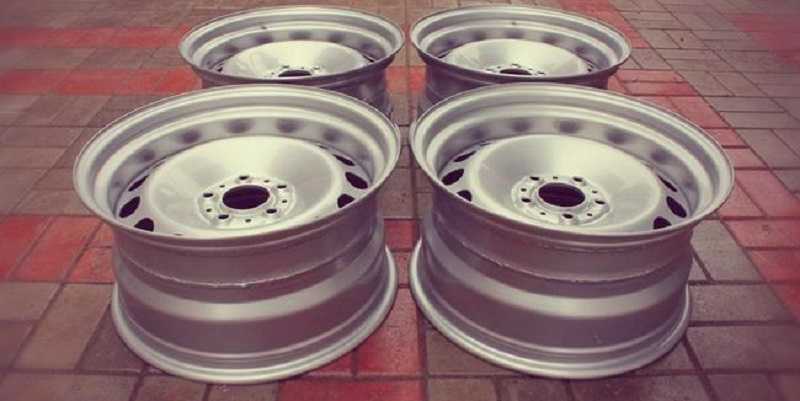

Итак, как уже говорилось выше, разварка — это колёсный диск с увеличенной шириной обода. На автомобилях «ЛАДА» ширина колеса составляет от 5J до 6,5J, в зависимости от разновидности. Если из штатных изделий в 13, 14 или 15 дюймов сделать разварки, можно добиться ширины 7J, 8J и даже 10J. Можно возразить, что нас будут ограничивать арки крыльев, но их можно раскатать или обрезать — автолюбители знают, что это не проблема.

Сделать разварки можно 2 способами, а именно:

• ввариванием в середину обода стальной полосы;
• свариванием 2 половинок обрезанных колёсных дисков.

Способы изготовления разварок на ВАЗ

Среди достоинств разварок владельцы автомобилей «ЛАДА» называют:

• модернизированный стильный внешний вид;
• улучшение сцепляемости колеса с дорогой;
• невысокую стоимость;
• возможность сделать их своими руками;
• для изготовления подходят диски и на 13, и на 14 дюймов.

Что представляют собой разварки и для чего они нужны

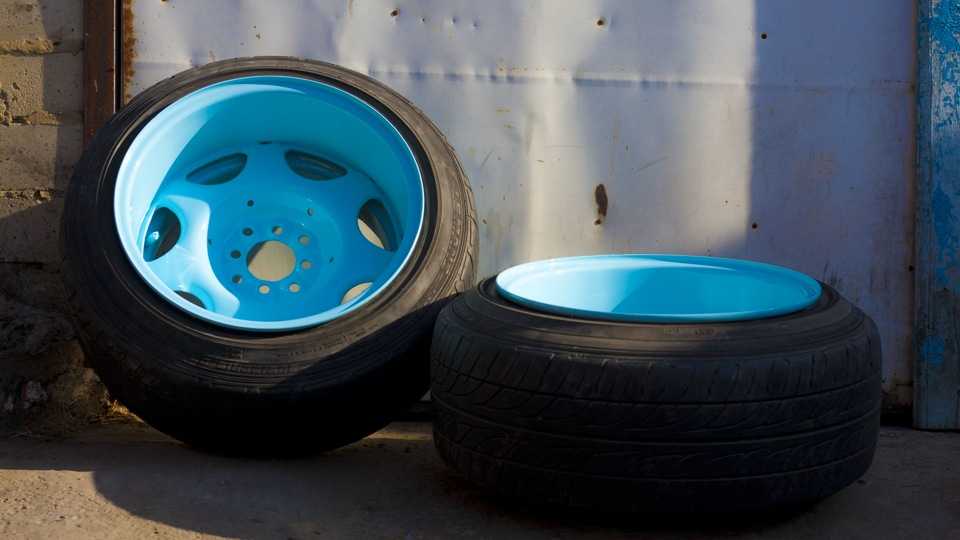

Что касается покрышек, то на подобные диски, как правило, натягивают штатную «резину», устанавливая ее «домиком». Принято считать, что подобная установка обеспечивает разваркам дополнительные плюсы.

Однако истинная причина монтажа штатных покрышек на расширенный диск обычно кроется в слишком высокой стоимости «резины», подходящей под разварку по размеру. Так, 1 баллон резина для разварки на ВАЗ-2106 по стоимости может составлять конкуренцию цене самого автомобиля. Комплект же таких покрышек эту стоимость обычно перекрывает.

Когда речь заходит о том, зачем нужны разварки, поклонники новомодного тюнинга обычно говорят о том, что машина на разварках:

• лучше держит дорогу;
• стильно выглядит;
• имеет лучшую управляемость;
• повышается в цене при продаже;
• разварки на газель могут использоваться вместо задней «спарки» колес.

• быстрый износ покрышек;
• риск разрушения сварных швов при движении автомобиля;
• увеличение сопротивляемости качению, что приводит к увеличению расхода топлива и опосредованному усилению износа узлов подвески, двигателя, КПП;
• претензии со стороны служб технического контроля и ГИБДД;
• увеличение тормозного пути за счет сбоя заводских настроек системы торможения.

Собственно, вопрос о том, для чего нужны разварки, каждый решает для себя сам. Ответ зависит от того, какие цели ставит перед собой автовладелец. Однако как расширить диски своими руками?

Достоинства и недостатки

Но вначале укажем, что дают установленные на автомобиль колеса увеличенной ширины.

Из положительных качеств от их использования отмечается:

• Оригинальный, нестандартный вид колес;
• Легкость изготовления с минимальными затратами;
• Увеличенное пятно контакта шины с дорогой за счет большей ширины, что сказывается на проходимости авто.

На этом все положительные качества от установки разварок на авто закончились.

А вот недостатков у такого тюнинга больше:

• Повышение потребления топлива;
• Снижение динамических показателей авто;
• Снижение управляемости авто на высоких скоростях;
• Увеличение нагрузки на оси, что приводит к преждевременному износу подшипников.

Сюда также можно отнести сложность поиска шин увеличенной ширины, ведь стандартные на такой диск уже не сядут.

Да и внесение изменений в конструкцию самого диска обязательно скажется на его прочностных показателях. И как бы качественно разварки не были сделаны, все же безопасными их считать нельзя.

Ну и напоследок хоть и пустяковый, но все-таки недостаток. Автомобиль с установленными разварками придется намного чаще мыть, поскольку край колес будет выступать за крылья.

Из-за этого въезд даже в небольшую лужу будет сопровождаться обильным забрызгиванием боков авто.

Поэтому перед тем, как приступить к изготовлению разварок, следует хорошо все обдумать, ведь сделать уникальным авто можно и другими способами.

Для тех же, кто решился оснастить свою машину такими дисками, потребуется не так уж и много.

«Донорами» для создания разварок выступают обычные стальные штампованные диски. Литые для этого не подойдут, поскольку материал их изготовления очень плохо поддается сварке, да и вообще какое-либо вмешательство в их конструкцию чревато серьезными последствиями.

Стальные же диски – недорогие, с ними легко работать, и они хорошо свариваются, а без сварочных работ их не создать.

Сначала пройдемся по конструкции самого штампованного диска. Состоит он из самого диска (с центральным и крепежными отверстиями) и обода с бортами, на которые садиться шина. При этом обод садится на диск и приваривается к нему.

Существует два основных способа сделать разварку – из двух дисков (более простой, но затратный) или с помощью вставки. Причем второй метод может отличаться по способу исполнения.

Поэтому рассмотрим каждый из них более подробно, причем на примере конкретных автомобилей.

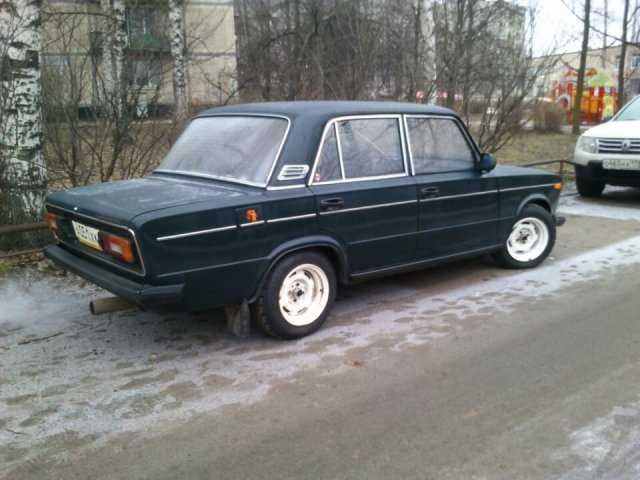

ВАЗ 2106 на разварках – преимущества и недостатки

Собираясь установить разварки на ВАЗ 2108 или любую другую модель Лады, тщательно проанализируйте достоинства такого тюнинга и внимательно изучите с какими сложностями придется столкнуться. Ведь, кроме преимуществ, разварки на ВАЗ 2109 и остальные модели имеют серьезные недостатки.

Спортивные очертания приобретает тюнингованный автомобиль

Итак, рассмотрим вначале положительные моменты от использования расширенных колесных дисков.

Главные плюсы:

• тюнингованный автомобиль приобретает спортивные очертания и нестандартный внешний вид;
• повышается коэффициент сцепления за счет увеличенного пятна контакта шины с дорожным полотном;
• увеличивается проходимость автомобиля, который не только лучше держит дорогу, но и способен передвигаться по бездорожью;
• значительно повышается управляемость транспортного средства благодаря применению широкопрофильной резины;
• возрастает стоимость тюнингованного автомобиля, что позволяет получить дополнительную прибыль во время продажи.

Однако многие специалисты критикуют разварки и считают, что у расширенных колес недостатков намного больше, чем достоинств.

Основные минусы разварок:

• повышенная вероятность разрушения самостоятельно выполненного сварного шва во время движения машины по ухабистой дороге;
• увеличенный расход топлива за счет резкого возрастания коэффициента сопротивления качению;
• необходимость дополнительных расходов по усилению элементов подвески, нагрузка на которые возрастает;
• ускоренный износ автомобильных покрышек, установленных на самостоятельно сваренных колесных дисках;

У тюнингованного автомобиля увеличивается проходимость

• ухудшение динамических характеристик автомобиля, который медленнее разгоняется из-за широких колес;
• преждевременный износ подшипников колес, вызванный увеличенной нагрузкой на автомобильные оси;
• возможные проблемы во время проверки технического состояния автомобиля и остановки представителями ГИБДД.

Кроме того, придется столкнуться со сложностью покупки широкой резины, ведь обычные колеса к такому диску уже не подойдут. Не забывайте, что изменение конструкции диска отрицательно повлияет на его прочностные показатели. Согласитесь, что цельный диск намного прочнее, чем сваренный из двух половин независимо от качества выполнения сварочных работ. Составной диск нельзя назвать безопасным.

Покраска

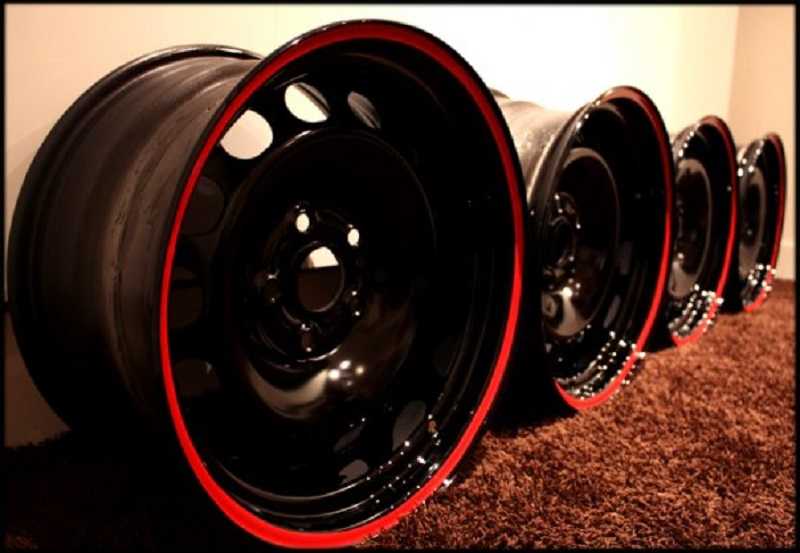

Заключительный этап изготовления разварки своими руками – это покраска
диска. Наилучшим для покраски принято считать порошковый состав. Конечно, прежде чем приступать к покраске нужно очисть диск, и обезжирить его поверхность. После нужно нанести грунтовку, а только после этого приступать к нанесению краски. Лучше всего нанести несколько слоев краски. Теперь следует дождаться, когда краска полностью высохнет и нанести защитный лак. Таким образом, покрытие будет держаться долго

Важно перед покраской прокатать диски и устранить биение

С одной стороны изготовление разварки своими руками кажется проще простого и с ним может справиться любой автовладелец беж инженерных навыков. А вот если посмотреть с другой стороны – это изменение заводских параметров подвески автомобиля. Конечно, нужно сделать балансировку после полной установки широких дисков, но это не изменит ускоренного износа автомобиля.

Мнения относительно использования разварок делятся на категорическое «против» и такое же категорическое «за». Те, кто «против», считают, что разварки теряют надежность, маневренность и увеличивают расход топлива и нагрузку на ходовую часть автомобиля. А вот те, кто «за», твердят, что данный тип дисков еще не так давно использовался для тюнинга гоночных автомобилей, поэтому он не может быть ненадежным и небезопасным. Так или иначе, пока не попробуешь сам, узнать кто прав, наверняка не получится. Одно можно утверждать однозначно, главное все делать с умом и «на совесть».

Тюнинг автомобилей популярен у водителей. Не всех устраивает внешний вид их машины, а некоторые просто хотят выделяться из автомобильного потока. Можно покрасить автомобиль в необычный цвет, прикрепить спойлер или модернизировать фары

Водители, которых интересует более необычный тюнинг, могут обратить внимание на разварку — модернизацию колес. Часто такой тюнинг можно видеть на спортивных автомобилях, но есть водители, которые и на обычных машинах решаются использовать разварки

В рамках данной статьи рассмотрим, какие виды разварок бывают, а также плюсы и минусы такого тюнинга.

Второй метод разварки дисков

Второй метод несколько отличается от первого. Одну «штамповку» в этом случае распиливают на две части. Затем в середину приваривают металлическую полосу. Данный способ является более экономичным, нежели первый, ведь потребуется лишь один комплект.

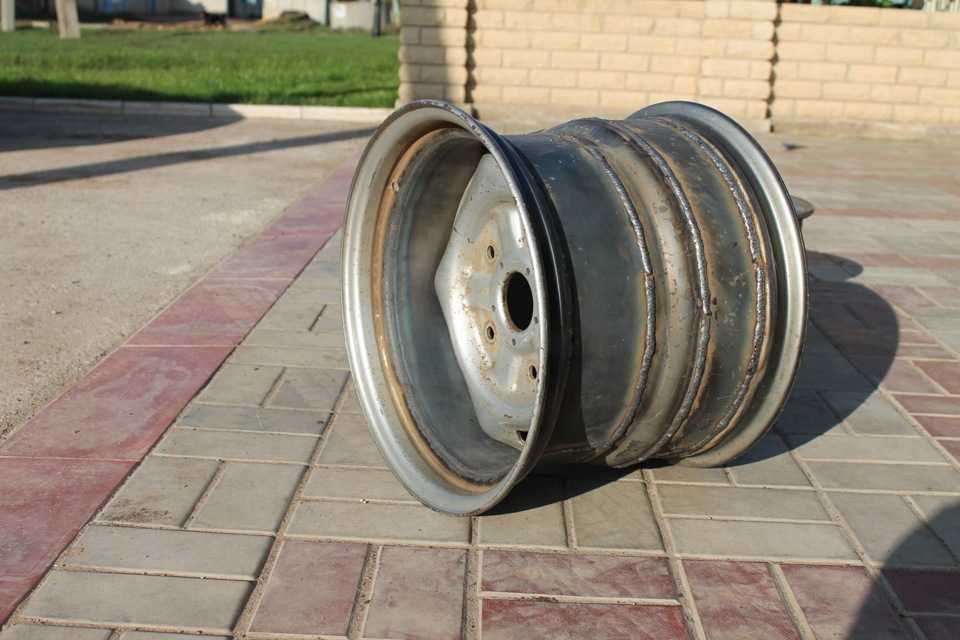

Металлическая полоса толщиной в три миллиметра ровно отрезается и заранее подбирается ее ширина. После этого полосу нужно погнуть с помощью специальных роликов. Ту часть диска, что осталась со ступицей, прихватывают вместе с металлической полосой методом сварки.

Затем прихватывают и вторую половину диска со стороны полосы. Все швы хорошо провариваются, чтобы «штамповку» вдруг не повело. При возможности проведения автоматической сварки вращающегося элемента, лучше выбрать ее. Так, разваренная «штамповка» будет существенно прочнее.

Теперь зачищаем швы, лучше это делать на токарном станке. Чтобы удостовериться в правильной геометрии дисков, желательно прокатать их еще до покраски.

На последнем этапе нужно покрасить диски. Красить их лучше порошковым составом. Для усиления конструкции желательно сделать дополнительный сварочный шов на стороне, скрытой от глаз. Диск готов к использованию и собирают его без камеры. Если камера все же будет монтироваться, то заранее при помощи дрели нужно высверлить в диске отверстие для ниппеля. Сначала нужно сверлить маленьким сверлом, а затем отверстие увеличивают до требуемого размера.

Прокатку дисков желательно доверить специалистам. Она является обязательной, ведь данным способом проверяют устойчивость диска к нагрузке, а также качество шва. Некоторые автолюбители еще покрывают краску лаком, чтобы еще круче смотрелось. Но здесь все зависит от индивидуальных предпочтений.

Многие владельцы отечественных машин ВАЗ мечтают порадовать своего «железного коня» широкопрофильной резиной. ВАЗ 2114 на разварках и другие модели авто после такого тюнинга имеют не только стильный вид, но и улучшенные ходовые характеристики за счет повышения сцепления с поверхностью дорожного полотна. Желая использовать расширенную резину на 13,14 или 15 дюймов, хозяева машин устанавливают разварки на ВАЗ. Для этой модернизации не обязательно покупать новые колесные диски увеличенной ширины. Можно самостоятельно изготовить разварки, увеличив размер колесного обода.

Немного об особенностях

Большинство моделей «ЛАДА» комплектуются на заводе штатными дисками в 13 дюймов. Это и ВАЗ 2109 (всем хорошо знакомая «девятка»), и ВАЗ 2105, ВАЗ 2106, и большинство других моделей «ЛАДА». «ЛАДА» 2110, а также ВАЗ 2112, ВАЗ 2114 и другие машины этой серии предусматривают установку штатных 14-дюймовых колёс. Очевидно, что изменение ширины обода может повлечь за собой необходимость установить нестандартную резину. Этот момент также следует учитывать.

Если вы решили поставить на свою машину ВАЗ 21099 колеса с шириной 6,5J или 7J, вам придётся использовать резину для 14 дюймов. В то время как штатные изделия для этой модели — 13-дюймовые. Поэтому многие владельцы ВАЗ 21099, как и ВАЗ 2105 или ВАЗ 2106, предпочитают отказаться от штатных колёс R13 и поставить разварки из 14-дюймовых дисков.

Если же вы пошли ещё дальше и хотите себе обеспечить ширину обода 10J, вам придётся использовать резину для 15 дюймов. Поэтому нужно ставить диски диаметром 14 или 15 дюймов — на колёса R13 такая резина не подойдет. Если речь идёт о моделях «ЛАДА» 2110, 2112, 2114 или других машинах из этой серии, проблем не возникнет — они комплектуются именно колёсами R14. На другие модели «ЛАДА», где предусмотрена заводская комплектация дисками R13, можно также установить 14 дюймов — некоторые специалисты говорят, что этот вариант хорош для любителей скоростной езды.

Разварки на ВАЗ 2107

Перед установкой разварок следует хорошо рассчитать все размеры и определиться, какие именно конструктивные изменения можно внести в случае конкретной автомобильной модели. Следует также рассчитать стоимость всех работ по установке колёс и дополнительных операций, которые могут потребоваться. Например, если планируемая вами ширина обода не подойдёт для вашей машины, придётся вырезать или раскатывать арки крыльев — это также следует включить в бюджет.

Разварка из двух дисков

Первым будет автомобиль ВАЗ-2108. Вообще, описанная технология подойдет практически для любого авто семейства ВАЗ, поскольку конструктивно диски у них практически не различаются.

Далее буде описано, как сделать разварку из двух дисков.

Особенность проведения всех работ заключается в том, чтобы сделать все разрезы максимально ровными. Касается это не только разварок, полученных этим методом, а вообще всех.

Для разрезания лучше всего воспользоваться токарным станком, где есть возможность ровно закрепить диск. Но возможность воспользоваться таким оборудованием есть далеко не у всех, поэтому для изготовления необходимого изделия в гаражных условиях потребуются:

• Измерительные инструменты (линейка, штангенциркуль);
• Ступица колеса;
• Угловая шлиф. машинка с отрезными кругами («Болгарка»);
• Сварочный аппарат;
• Герметик для швов.

Чтобы максимально ровно сделать разрез, лучше из ступицы (подойдет любая, главное, чтобы колесный диск сел ровно и можно было его закрепить), сделать приспособление. Суть его – вал, на который надета ступица с подшипниками.

Этот вал закрепляется на станине (столе, ровном полу), причем положение вала должно быть строго горизонтальным. То есть, нужно установить приспособление так, чтобы диск стоял без перекоса.

Также для удобства работы можно из подручных средств изготовить держатель для «Болгарки», и закрепить его на той же станине, что и вал со ступицей. Причем держатель должен обеспечивать возможность перемещаться «Болгарке».

Есть и другой способ.

Подготовив инструмент и приспособления, приступаем к работе:

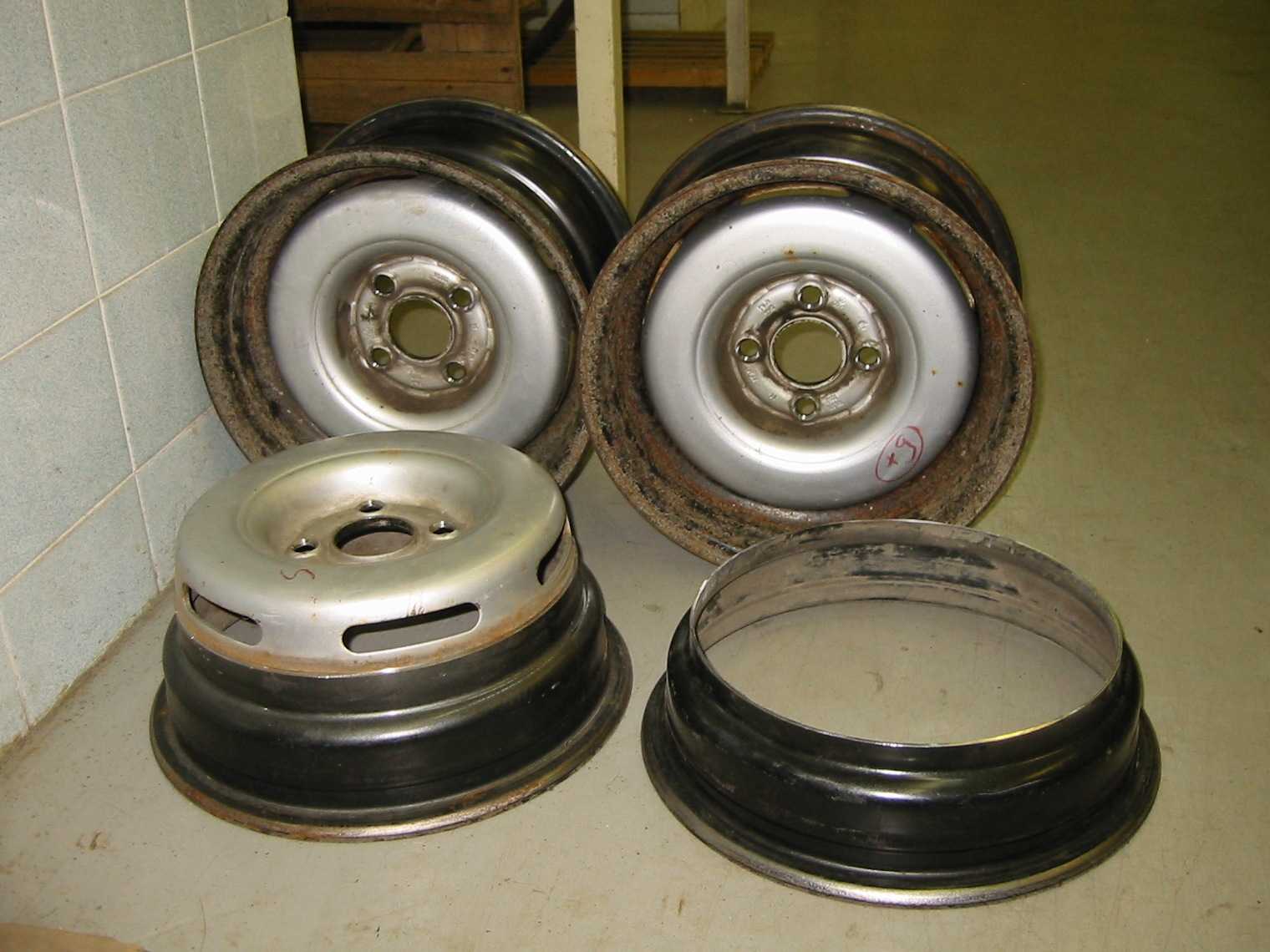

1. Поскольку разварка будет изготавливаться из двух дисков, то каждый из них нужно правильно разрезать;
2. Берем первый диск, закрепляем на ступице. Разрезаем его в месте, где диск изгибается и формирует плоскость для посадки обода. Но сам диск и та часть обода, которая приварена к нему, затронуты не должны быть. На схеме все более наглядно:
3. Второй диск тоже разрезается, но место разреза отличается. Резать его следует в месте контакта диска с ободом. На схеме все понятнее:
4. После разрезания второго диска, внутренняя окружность зачищается «болгаркой», чтобы удалить оставшуюся плоскость от диска (та, к которой приварен обод);
5. Закрепляем первую половину на ступице, на нее насаживаем вторую часть. Обязательно проверяем, чтобы не было перекоса и биений при вращении, нужно добиться максимальной центровки одной половины относительно другой;

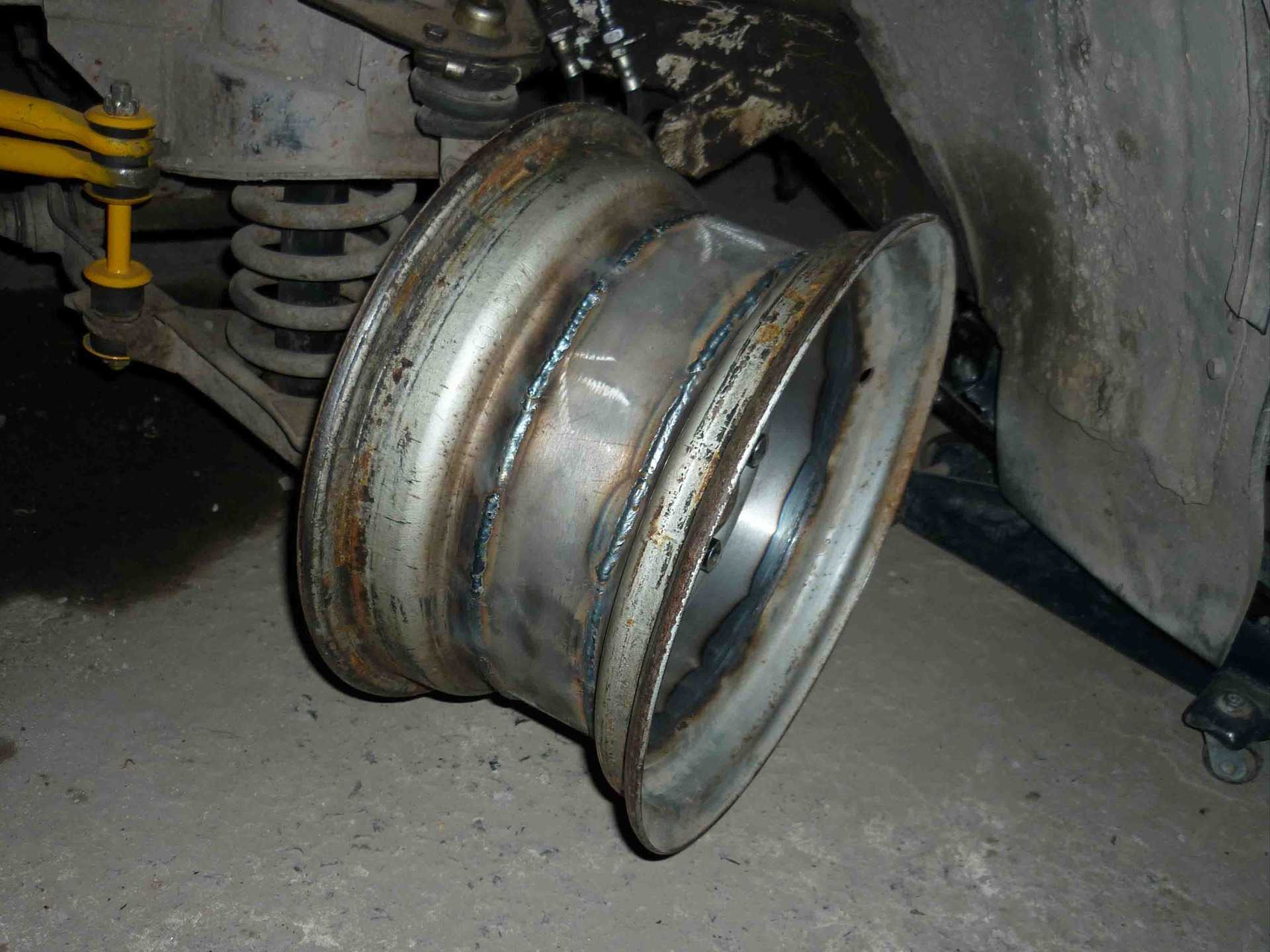

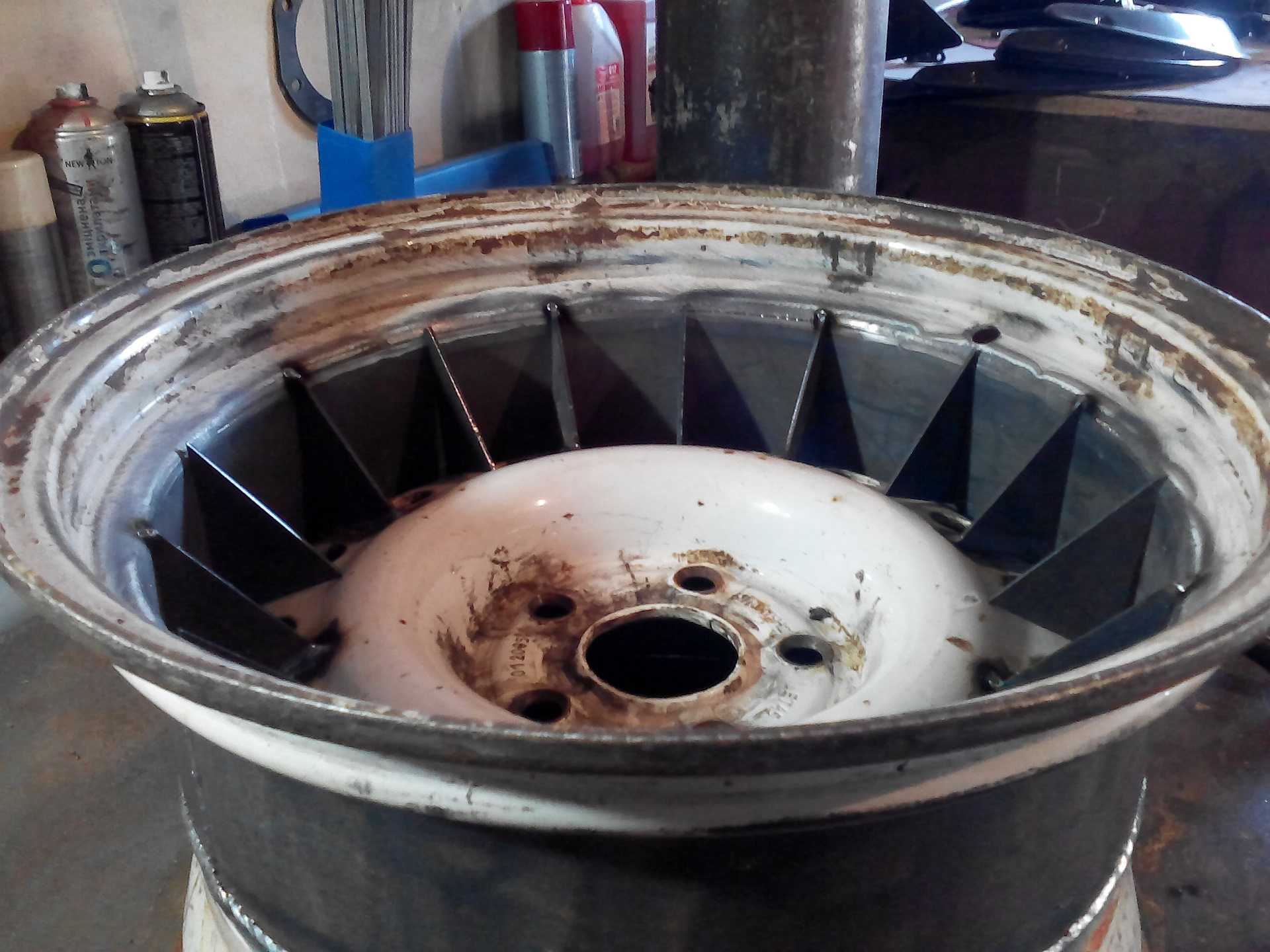

6. После всех установок аккуратно в 4 разных местах по окружности «прихватываем» сварочным аппаратом соединенные половины. После этого еще раз проверяем центровку и обвариваем полученный диск по всей окружности. На схеме все видно:
7. После всех работ сварочный шов зачищается и обрабатывается шовным герметиком. Готовая разварка выглядит так:

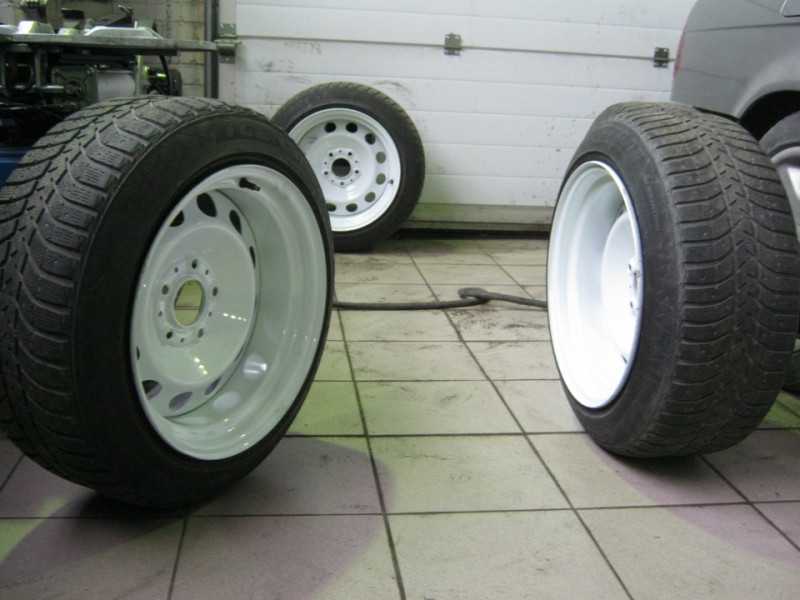

Остается только покрасить диск, посадить на него резину, отбалансировать колесо и установить на авто.

Описанный метод неудобен тем, что на изготовление одной разварки нужно два диска, что несколько повышает затраты, зато он прост в выполнении и что немаловажно – сварочный шов только один. Разболтовка колесных дисков ваз, форд, опель, нисан, таблица разболтовки
