Выбираем правильно шуруповерт для ледобура

Для сверления отверстий во льду требуется соответствующий инструмент. В качестве такового используется шуруповерт. Он имеет такие достоинства:

Автономность, что реализуется за счет применения съемных аккумуляторов
Небольшой вес, что очень удобно, если отправляться на рыбалку пешком
Простота применения — устройство не нужно заводить, заправлять или настраивать, как например, бензопилу
Надежность — если выбрать правильно инструмент для работы, то не будет никаких проблем с его применением
Бесшумность работы — если сравнить с бензопилой, то разница в звуке работы мотора существенная, а, как вы понимаете, на рыбалке нужна тишина

К выбору шуруповерта нужен соответствующий подход. Для ледобура понадобится электроинструмент, удовлетворяющий следующим требованиям:

Мощность — чем выше мощность инструмента, тем лучше. Величина мощности зависит от напряжения, и чем оно выше, тем более выносливым является устройство. Для ледобура специалисты советуют выбирать шуруповерты, которые работают от аккумуляторов с напряжением 18В и выше. Если воспользоваться прибором, который имеет напряжение 9В или 12В, то с высокой вероятностью в приборе быстро из строя выйдет электромотор
Крутящий момент — чем больше значение, тем лучше. Минимальным показателем считается значение в 50 Нм, а для нормальной работы, лучше брать шуруповерты, которые имеют крутящий момент со значением в 80-90 Нм
Частота вращения патрона — скорость вращения патрона должна быть небольшой, поэтому при наличии регулятора, производить сверлильные работы ледобуром следует на первой скорости. Частота вращения патрона на первой скорости составляет от 300 до 500 оборотов в минуту, чего вполне достаточно, чтобы проделать отверстие ледобуром. Если частота вращения высокая, то понадобится сделать или купить дополнительный планетарный редуктор для понижения оборотов вращения ледобура. Чем меньше скорость, тем выше момент, а значит и эффективнее работа инструмента. Использование понижающего редуктора позволяет применять электроинструмент в паре с буром для бурения грунта. Пример использования шуруповерта для сверления грунта, показан на видео в конце материала
Наличие рукоятки — обычно такие рукоятки присутствуют на дрелях и перфораторах, но дорогие модели шуруповертов, которые также можно использовать для сверления отверстий, имеют в комплектации дополнительную рукоятку. С такой рукояткой удобно работать с ледобуром, который имеет вес, превышающий массу инструмента в несколько раз

Конечно, лучше брать инструмент с металл-гидридными аккумуляторами, так как они более долговечны и надежны, однако с задачей бурения льда справятся и никель-кадмиевые, но с разновидностями АКБ на шуруповертах, познакомимся далее.

Кораблик спиннингиста

https://youtube.com/watch?v=tItyrJj_w2Y

Если в вашем арсенале имеется самодельный или фирменный карповый кораблик, то и его можно использовать как кораблик для троллинга. Единственное, нужно, чтобы судно не двигалось дополнительно, а лишь поддерживало ход вашего плавсредства. Радиоуправлением стоит воспользоваться лишь в момент отправления и возвращения снасти на борт лодки.

Практикуется также применение маленьких односоставных корабликов для троллинга. Для этого достаточно вырезать из пенопласта и оснастить двумя карабинами параллелепипед. Один край у него скругляют, другой наоборот – заостряют. Получается такая конструкция, как на фото.

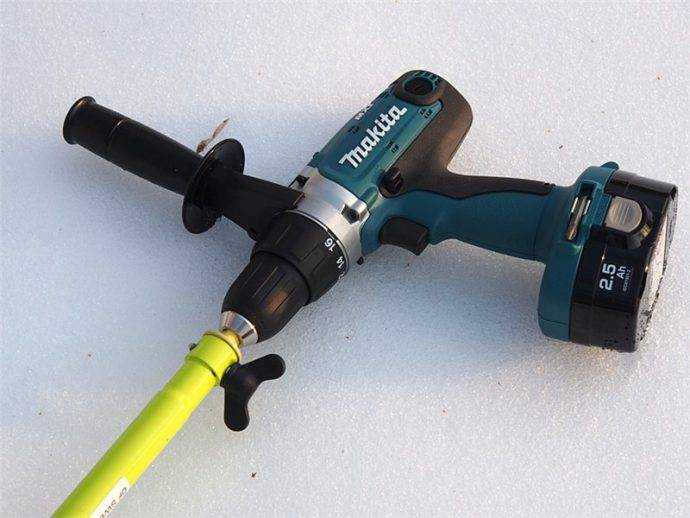

Ледоруб из шуруповерта своими руками

Рыбаки смогли усовершенствовать ледобур, присоединив к нему шуруповерт. Просто они поняли, чего стоит трата драгоценного времени, тем более зимой.

Для изготовления необходимо иметь:

Ледобур Mora (ручной).
Переходник.
Аккумуляторный шуруповерт.

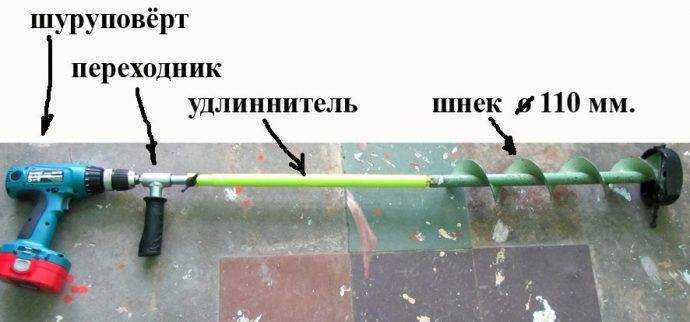

Ледобур с шуруповертом

Watch this video on YouTube

Как правило, оптимальный размер лунки – это около 10-ти см.

Характеристики шуруповерта для ледобура

Ледобур – это инструмент, который способен облегчить условия зимней рыбалки и сделать ее более комфортной. Чтобы сверление лунок осуществлялось без проблем, необходимо подобрать соответствующий шуруповерт и, соответственно, аккумуляторный.

Характеристики инструмента

Высокая мощность.
Напряжение питания от 18 до 36 V.
Крутящий момент 40/80 Нм.
Емкость батареи 2,5-3 А/ч.

Для элементарной модернизации бура подойдут такие модели, как Mora Nova System или Ise Arctic (Micro, Viking), Rapala. Подойдут так же и отечественные конструкции, типа Торнадо, Барнаул, Тонар.

Как подобрать шуруповерт

Как правило, рыболовы пробивают несколько лунок, а иногда и несколько десятков, так как зимняя рыбалка – это постоянный поиск мест стоянки рыбы. Поэтому, рыбалка превращается в тяжелый изнурительный труд, а это с удовольствием, получаемым от процесса рыбалки, сравнить никак нельзя.

Как подобрать аккумулятор

В основном, применяются два типа источника питания:

Никель – кадмиевый, который хорошо переносит минусовые температуры, но делает инструмент более тяжелым.

Литий-ионный. Источник можно эксплуатировать при температуре -10ºС и при небольшой толщине льда. Несмотря на это, этот источник позволяет просверлить до 60 лунок, диаметром 10-16см. При более низких температурах, аккумулятор можно вытащить из устройства и положить во внутренний карман куртки.
Никель — металлогидридная батарея – практически не используется в шуруповертах.

Желательно всегда брать с собой запасной аккумулятор и держать его в тепле.

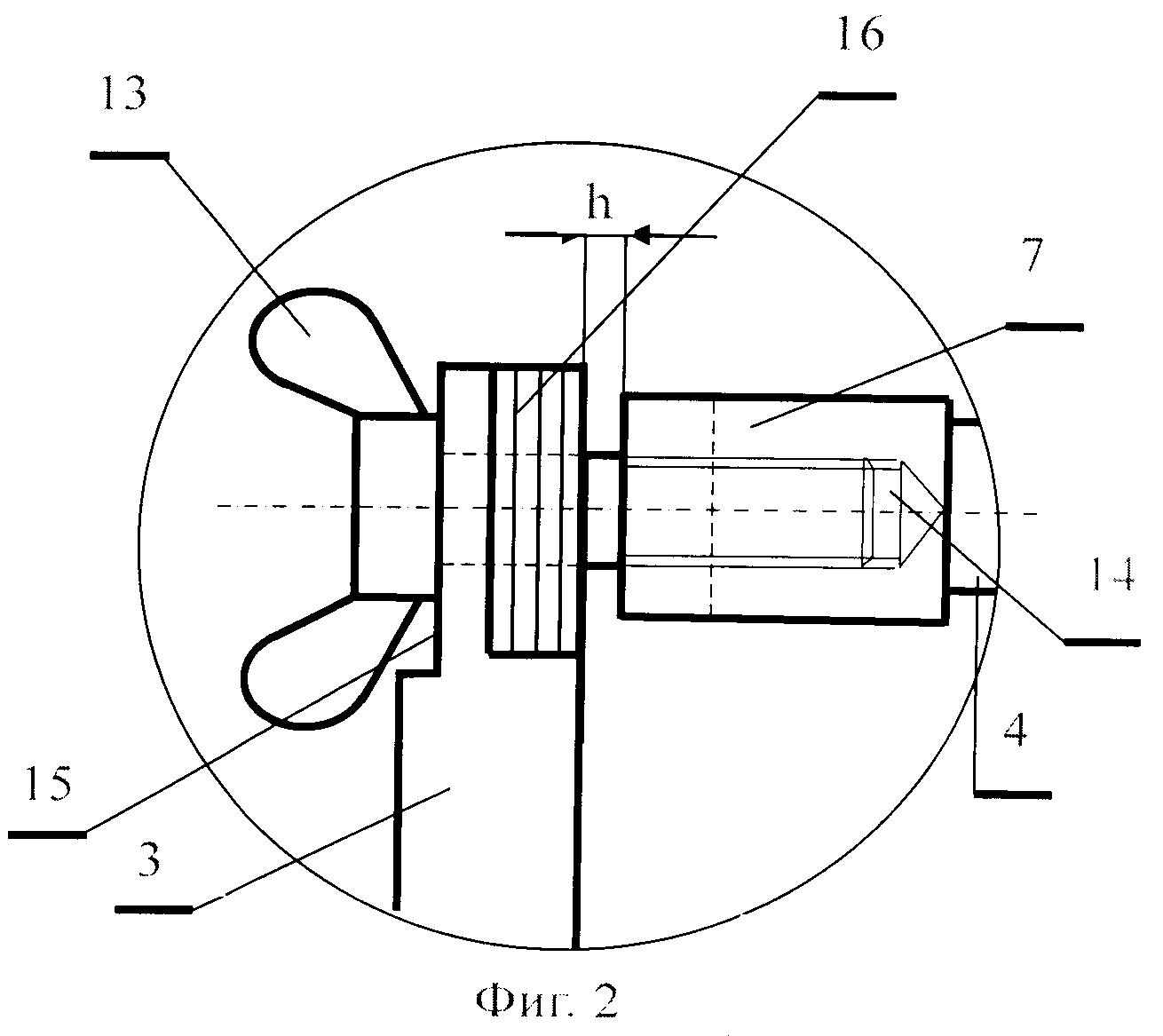

Как делается переходник своими руками

Переходник или адаптер служит для того, чтобы соединить шуруповерт с остальной частью конструкции. Его можно приобрести в магазине, а можно изготовить самостоятельно.

Переходник имеет шестигранную форму и одной стороной зажимается в патроне шуруповерта. При этом, следует учитывать, чтобы соединение было надежным. Зажимается шестигранная часть с помощью специального ключа. Другая сторона переходника соединяется с буром. Для этого, в цилиндрической части нужно просверлить отверстие, после чего берется болт соответствующего размера и закрепляется шнек с переходником.

Не помешает ручка, с помощью которой можно удержать бур, что не позволит ему упасть в воду. Не следует делать шнек большого диаметра, поскольку это увеличивает нагрузку на шуруповерт, что приведет к быстрой разрядке аккумуляторной батареи. Оптимальный диаметр лунки 10-13см, что позволит ловить рыбу средней величины. Адаптер имеет следующие размеры: диаметр цилиндрической части 18мм, хвостовик имеет форму шестигранника, наличие упора обязательно.

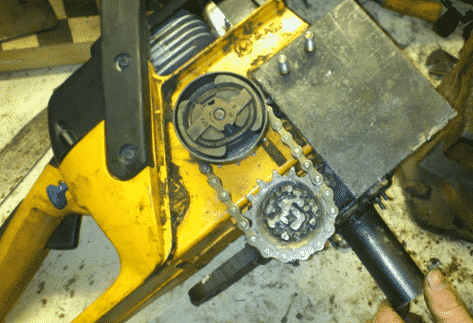

Как сделать ледобур из бензопилы своими руками?

Бур из бензопилы собирается в несколько этапов. К каждому из них нужно отнестись внимательно. В противном случае появится риск быстрой поломки одного из важных элементов устройства.

Как выбрать редуктор?

Вначале нужно выбрать редуктор на бензопилу для бура. При покупке элемента следует учесть такие важные факторы, как мощность двигателя бензопилы и размеры бура. Нужно помнить, что моторы большинства бензиновых инструментов обладают высокой мощностью. Если при работе мотобур из бензопилы будет вращаться на слишком высокой скорости, то с ним невозможно будет работать. При этом, если редуктор станет передавать на используемый выходной вал слишком низкое вращательное усилие, то от использования бензинового инструмента будет очень мало пользы. По этим причинам нужно сделать точные расчеты параметров редуктора.

Самостоятельное изготовление корпуса

Насадка на бензопилу для бурения льда должна быть оборудована надежным корпусом. Этот элемент устройства будет защищать все внутренние детали оборудования от механических повреждений, а также попадания внутрь конструкции пыли, мусора и влаги. Для изготовления корпуса нужно использовать металлические трубы, на которых нет следов ржавчины или других дефектов. Трубы потребуется согнуть в форме рамок.

Это делается в следующем порядке:

Для начала от первой трубы потребуется отмерить кусок, длина которого должна быть равна периметру запланированной рамы. Оптимальным будет отрезок, длиной примерно 160 см;
Затем на поверхности подготовленного отрезка потребуется сделать надрезы, глубина которых не должна превышать 1/3 от радиуса используемой трубы. Эти надрезы должны располагаться в местах изгибов отрезка. Чтобы труба легко сгибалась, в каждом месте ее изгиба нужно проделать по 4–6 надрезов на расстоянии 5 мм друг от друга. В случае если во время сгибания трубы не удастся получить ровный прямой угол, то нанесенные надрезы потребуется немного сточить болгаркой;
После сгибания отрезка все соединения и углы останется заварить ручным сварочным аппаратом.

В результате должен получиться корпус с формой четырехугольной равномерной усеченной пирамиды. Внутри него потребуется надежно закрепить двигатель от бензопилы, а также редуктор и другие элементы бура.

Методы установки двигателя для бура

Результатом предыдущих действий стал предварительно снятый двигатель от бензопилы , а также надежный корпус, внутри которого расположен редуктор. Имеющиеся элементы потребуется соединить между собой. Для этого нужно продумать метод их соединения.

Если мотор в будущем будет использоваться исключительно для бурения отверстий, то бур из бензопилы для земли или льда можно сделать в виде цельной конструкции. В этом случае используемый двигатель не будет сниматься, и его крепление будет более надежным.

В случае если мотор иногда будет сниматься для его монтажа обратно на бензопилу, то его крепление потребуется сделать съемным. Этот вариант более практичен в использовании, однако крепление двигателя в этом случае будет менее надежным.

Во время планировки крепления двигателя следует предусмотреть свободный доступ к емкостям для заправки горючим и моторным маслом. Также владелец бура должен иметь доступ к клапану, который нужен для регулировки давления в цилиндре двигателя.

Лучше всего оборудовать бур для рыбалки двигателем от старой бензопилы. Этот мотор можно установить стационарно, и не снимать его на протяжении всего срока эксплуатации бура. Для крепления старого двигателя потребуется рамы. Она должна находиться в верхней части оборудования. При установке мотора на раму потребуется вывести горловину для заливки горючего и масла. В этой же части устройства нужно установить аварийный выключатель. Этот элемент очень важен в случаях, если бур будет использоваться не только для льда, но и для земли. Аварийный выключатель даст возможность отключить оборудование тогда, когда почва оказалась слишком твердой.

Чаще всего для изготовления бура используют моторы от бензопил Урал. Эти ДВС требуют минимальных доработок. Единственный минус заключается в том, что работать с этими двигателями смогут только люди среднего и высокого роста.

Самостоятельное крепление бура

Рабочая насадка самодельного бура должна быть надежно закреплена. Сделать это можно несколькими способами. Первый из них заключается в использовании трубы, на которой крепиться редуктор и используемый бур

Важное преимущество этого метода заключается в том, что при необходимости поврежденный элемент можно будет быстро заменить

В этого метода есть два недостатка. Первый из них заключается в увеличении веса оборудования, а второй – в сложностях при работе из-за вертикальной трубы.

Ставим шуруповерт на ледобур своими руками в домашних условиях

С появлением на отечественном рынке мощных моделей шуруповертов рыболовы быстро сориентировались и приспособили сей девайс под ледобур. В результате этого оригинального решения на свет родился отличный автоматизированный бур, с помощью которого стало возможным сверление льда без усилий.

В ногу со временем стали шагать и производители, выпуская переходники для состыковки этих двух разных механизмов. Шведская Mora наряду с ледобурами, которые имеют приспособление под стыковку, выпускает и непосредственно переходники. Отечественные буры на подобное не рассчитаны, поэтому умельцам приходится подходить к этому вопросу кардинально.

Ручная автоматизация имеет ряд преимуществ:

модернизировать ледобур не составит особого труда;
переделка обойдется значительно дешевле, чем покупка мотобура;
для внесения конструктивных изменений понадобиться минимум обычных инструментов.

Кстати говоря, российские ледобуры приспособить гораздо сложнее, так как они имеют вращение в одну сторону с раскручиванием патрона шуруповерта, из-за чего его придется все время затягивать. Выход в этом случае один – установка понижающего редуктора, правда, смастерить его способен не каждый.

Подбор шуруповерта

Минимальная мощность устройства должна составлять не менее 18 В, однако при бурении глубоких лунок понадобиться более мощный девайс, например на 36 В. Правда, стоимость его при этом возрастет в разы. Второй необходимый показатель – крутящий момент, величина которого должна быть в диапазоне 50-70 Нм. Это число определяет, с какой скоростью будет крутиться шнек.

Характеристики аккумулятора

В зимний период все основное время рыбалки происходит при минусовой температуре, а это коренным образом определяет живучесть электроприбора. Подразделяются они на три вида:

Ni-Cd – никель-кадмиевые неплохо зарекомендовали себя при низких температурах, правда, отличаются они повышенной массой;
Li-Ion – небольшой вес и время подзарядки имеют литиево-ионные, вот только в мороз они становятся малопригодными;
Ni-Mh – нечасто можно встретить никелиево-металлогидридные, они по характеристикам схожи с первыми.

Наибольшее распространение получили литиево-ионные за хорошую устойчивость к минусовой температуре. Прекрасно отрабатывают в диапазоне от 40 градусов до -50. К плюсам можно отнести такое свойство, как хранение в разряженном состоянии

Изготавливая ледобур своими руками в домашних условиях, стоит обратить на него пристальное внимание

К сожалению, они обладают эффектом памяти, то есть если правильно им пользоваться и делать подзарядку, все будет замечательно, но до определенного момента. Даже если аккумулятор не эксплуатировать, он все равно в течение пары лет потеряет свою энергоемкость на 20-25 процентов.

Никелиево-металлогидридные имеют меньшую массу, увеличенную емкость, небольшой эффект памяти, однако даже при незначительном минусе температуры на водоеме живучесть подобных батарей быстро кончается

Кстати, рекомендуется обратить внимание емкость аккумуляторов, которая должна лежать в пределах 2,5-3,0 А/час

Необходимый адаптер-переходник

Переходник можно свободно приобрести в любом рыболовном магазине, и цена его не столь уж высока. Отличается устройство сравнительно простой конструкцией, поэтому изготовить его своими руками не составит труда. При этом его можно приспособить не только под свой ледобур, но и сделать более дешевым в плане изготовления.

Для самодельного адаптера подойдет толстостенная трубка либо даже металлический прут, которая по диаметру войдет в хвостовик шнековой части. Второй конец, для патрона шуруповерта, выполняют из обычной биты. Обе части свариваются между собой с соблюдением центровки. Для закрепления в хвостовике шнека высверливается сквозное отверстие, через которое проходит крепежный болт.

Как выбрать шуруповерт мы разобрались теперь рассмотрим плюсы данного применения и минусы.

Давайте начнем с плюсов:

Широкое применение-бурить лед,использовать на стройке ,даче,дома ,сейчас на Алиэкспресс насадки под почву пошли.
Вес-если сравнить самый легкий мотобур и шурик то разница и габариты колоссальны,не заморачиваться с топливом и обычный мотобур требует к себе больше внимания в плане обслуживания.
Не шумный,не требует усилия чтобы удержать при бурений-тут думаю изложил все сразу)
Зависть окружающих рыбаков)

А теперь рассмотрим минусы:

Цена-самый дешевый шуруповерт с хорошей емкостью батарей будет стоить от 12000 рублей и выше,Макита с батареями на 5.2 ампера будут стоить порядка 18000 рублей.Если мы возьмем самый дешевый мотобур там ценник начинается где то от 5000 рублей без шнека.
Мощность и редуктор-думаю не надо объяснять что шуриками можно бурить максимум 150мм шнеком не более,выше это уже смерть редуктору шурика а иногда и смерть инструменту.Если потребуется сделать большое количество лунок то физический такая рыбалка не принесет удовольствие,так как сил уйдет много.У мотобура убить редуктор нужно постараться.
Не возьмет толщину льда 50см-тут не каждый мощный шурик справится с таким пластом льда,нужно прекрасно понимать что хоть это и лед но 50 см это много.

Да аккумуляторные шуруповёрты сейчас набирают большую популярность для бурения льда и нужно внимательно выбирать аппарат для такого применения.Я встречал в своей практике когда статья написанная в интернете неправильно, приводила к тому что люди покупали несколько раз шуруповёрты, тут главное понять что даже самый емкий Шурик на сильном морозе просто уйдет в защиту и не даст вам полноценно сверлить лунки. Рекомендую использовать шуруповёрт для такого дела максимум до минус 15.

Если взять в сравнение аккумуляторный шуруповерт и бензиновый мотобур, то конечно мощность на стороне бензинового аппарата, но большое количество плюсов на стороне шуруповертов, но только лишь цена)

Спасибо большое что читайте мой канал,я рад всем вашим комментариям и критике.Подписывайтесь на мой канал)

голоса

Рейтинг статьи

Ледобур из шуруповерта самостоятельно как сделать из подручных средств

Схема изготовления рассматриваемой насадки достаточно проста. Для этого необходимо взять бур для проделывания отверстий в грунте под установку столбиков, и по его подобию изготовить устройство для бурения льда. Основные составляющие будущего приспособления:

Режущая часть — это головка, которая предназначена для углубления инструмента в толще льда и прорезывания прочного ледового покрова. В качестве режущей части используются заточенные пластины из твердых сталей (лучше использовать легированную или инструментальную)
Шнековая часть — имеет витковую конструкцию, главным назначением которой является поднятие слоя льда, прорезаемого режущей частью, наружу
Вал — это основание, на котором крепится шнек, а также с его помощью происходит соединение насадки с электроинструментом

Чтобы не изготавливать самостоятельно ледобур, его можно купить. Продаются они для сверления льда вручную, и после покупки останется лишь выполнить незначительную переделку для соединения электроинструмента со шнеком. Однако далее рассмотрим процесс, как можно сделать самостоятельно ледобур, и соединить его с шуруповертом. Чтобы изготовить самодельный бур для льда, понадобится взять такие материалы:

Труба стальная пустотелая диаметром 15-20 мм
Стальные пластины, из которых будет изготавливаться шнек. Сразу нужно отметить, что листовая сталь в виде оцинковки не подойдет. Для таких целей нужен материал, толщиной не менее 1,5-2 мм. Если не учесть это требование, то шнек просто «сожмет» при эксплуатации инструмента
Стальные ножи или пластины, которые будут закреплены на конце шнековой части

Из инструментов понадобится взять шлифовальную машинку для зачистки листового материала, а также сварочный аппарат и болгарку. Дрель может пригодиться, чтобы просверлить отверстие для соединения шуруповерта с насадкой, а также закрепления ножей.

На начальном этапе производится шлифовка листового материала. Это делается для того, чтобы по окончанию работ можно было вскрыть материал покрасочными веществами. Это позволит продлить срок службы самоделки (исключив появление коррозионных процессов), а также исключить его преждевременное разрушение. Процесс изготовления выполняется в такой последовательности:

Сначала нужно отмерить необходимую длину трубы, и отрезать ее. Оптимальная длина составляет 1 метр, чего достаточно для бурения большой толщины льда
На трубу приваривается листовой материал, который изгибается в форме шнека. Чтобы упростить эту задачу, следует листы порезать на кусочки по 20 см, и последовательно приваривать их к основанию трубы. Места стыков тщательно проварить, а затем зачистить шарошками или напильниками
Количество витков зависит от толщины льда, который планируется бурить. Обычно хватает 5-6 витков, чтобы изготовить хороший бур для льда
Конец трубы у головы рекомендуется заточить и заварить, чтобы вода не попадала внутрь
К основанию уже готового шнека приварить или присоединить режущие ножи (пластины) в количестве 1-2 штук. Если пластины две, то они должны располагаться пол одинаковым углом, что обеспечит высокую производительность устройства
В завершении изготавливается крепление на хвостовике для соединения с переходником и патроном электроинструмента

На этом процесс изготовления ледобура завершен, и остается только зачистить сварочные швы, и произвести окрашивание насадки для обеспечения дополнительной защиты. После высыхания краски, можно отправляться на испытания. Как показывает практика, таким способом изготавливает себе буры для льда каждый третий заядлый рыбак. Пришло время реализовать задумку самостоятельно, ведь в этом нет ничего трудного. Если возникают трудности с изготовлением шнека, то можно обратиться за помощью к опытному сварщику, который изготовит шнек любой формы и размера. Видео по изготовлению рассматриваемого устройства в материале.

Это интересно! Чтобы не потерять самодельный бур, который может выскочить из патрона и пойти на дно (в прямом смысле), следует к хвостовику приварить большого диаметра шайбу. Диаметр этой шайбы должен быть больше размера отверстия, которое высверливается ледобуром. При соскакивании насадки с патрона, шайба будет задерживать его, тем самым исключая «уход ко дну».

Как работать с мотобуром

Мотобур представляет собой буровой портативный агрегат, приводимый в действие физическими усилиями человека. Он широко применяется в строительстве и быту.

Устройство и принцип действия

Ручной мотобур состоит из двух узлов – шнека и двигателя. При необходимости в комплекте с агрегатом можно приобрести сменные шнеки различных диаметров. В процессе работы устройства буровой шнек постепенно углубляется в грунт, разрушая его и выбрасывая на поверхность. Включение передней передачи обеспечивает непосредственно бурение, режим холостого хода предназначен для разрыхления почвы, обратный ход используется для извлечения шнека из грунта.

Как выбрать мотобур

Выбирать мотобур следует с учетом специфики его будущего применения. Обычно при помощи портативного агрегата выполняются такие виды работ:

Бурение отверстий и ям в различных грунтах
Установка опор и ограждений
Садово-парковые работы
Фундаментные работы

Для того чтобы практически решить большинство из перечисленных задач достаточно купить мотобур, имеющий схожие технические характеристики.

Требования безопасности

Все современные мотобуры оснащены функциями защиты оператора, которые в случае возникновения опасной ситуации блокируют работу механизма за доли секунды. Вот основные из них:

Функция автоматической остановки агрегата при застревании шнека или его слишком медленном проворачивании в грунте Система предохранителей, обеспечивающая работу в строго вертикальном положении (позволяет исключить некачественное бурение) Пусковая клавиша, активная только в нажатом состоянии (важно в случае утраты контроля над агрегатом)

Последняя функция удобна только при непродолжительной работе. В случае необходимости длительного непрерывного бурения удобнее использовать модели, имеющие обычный тумблер включения и выключения.

Общие требования безопасности при работе с мотобуром следующие:

Работы следует выполнять в спецодежде
На ногах должна быть обувь с нескользкой подошвой
При работе на сложном каменистом грунте необходимо надевать защитные очки
При управлении агрегатом высокой мощности следует использовать специальные наушники

Работа с портативным бытовым мотобуром не представляет особой сложности и при соблюдении всех рекомендаций может быть освоена даже неопытным оператором за пару часов.

Заменители электрошуруповёрта

Конечно, для изготовления электродрели для бурения льда подойдет не только электрическая отвертка. Домашние мастера легко адаптируют другие инструменты:

электрическая дрель,
электрический ключ
бензопила.

Последний вариант удобен тем, что работает на бензине, а не от аккумулятора. Однако сделать ледобур из бензопилы в домашних условиях без специального инструмента и токарного станка очень сложно.

важно понимать, что не все модели ледобура можно прикрепить к шуруповерту. Это связано с особенностью бытовых изделий, которые при сверлении льда вращаются в направлении разматывания шпинделя электроинструмента

Это доставляет массу неудобств на зимней рыбалке. Конечно, можно использовать и редуктор, но это под силу далеко не всем домашним мастерам.

Поэтому при изготовлении автоматического ледобура лучше отдавать предпочтение импортным моделям. Идеально подойдет любая модель Mora, которая легко вставляется в электроинструмент. Для них в магазине можно приобрести все необходимые переходники, которые позволят качественно подключить картридж к шнеку.

Особого внимания заслуживает модель «Тонар». Компания-производитель занимается производством съемных шнеков с режущими головками, которые легко соединить аккумуляторной отверткой. А чтобы пробить толстый лед, вы можете использовать удлинитель, приобретенный в магазине.

Как из триммера сделать ледобур – начнем с редуктора

Мотобур, или, как его еще называют, ледобур – вещь довольно полезная в хозяйстве. С его помощью можно быстро проделать глубокие отверстия для закладки фундамента или установки деревянных свай. Агрегат также можно брать с собой на рыбалку для сверления лунок во льду. Первое, что потребуется сделать для будущего мотобура из триммера – это редуктор. Он необходим для передачи вращения от вала мотора на другой вал, обладающий повышенным крутящим моментом и пониженной угловой скоростью. По сути, редуктор – это один из наиболее важных механизмов каждого агрегата, тем более такого, как самодельный мотобур из триммера.

В зависимости от типа направления, в котором вращается рабочая часть, редукторы делятся на следующие типы:

Редукторы, выходной вал которых вращается по часовой стрелке;
Механизмы, выходной вал которых вращается против часовой стрелки;
Реверсивные механизмы;
Планарные, или инверсные редукторы.

Ледобур из триммера лучше всего оснащать реверсивным механизмом. При заклинивании бура в твердой почве такой редуктор позволит поменять сторону, в которую будет вращаться рабочий элемент агрегата и быстро извлечь его из грунта.

Как только вы определитесь с типом редуктора, потребуется выбрать расположение вала мотора и вала рабочего агрегата бура из триммера. На практике возможными могут быть преимущественно 2 варианта:

Расположение валов параллельно друг другу вдоль одной оси;
Расположение валов под углом в 90 ° .

Корпус;
Червячный вал;
2 шестерни конической формы;
2 пары подшипников;
Выходной вал.

Собрав все нужные детали, можно приступать к сборке узла. Порядок действий выглядит следующим образом:

Закрепите червячный вал с выходным валом двигателя;
Установите жесткую или гибкую муфту. Если мотор при работе издает сильные вибрации, то лучше использовать гибкую муфту – она должна смягчать удары рабочего элемента и гасить вибрации двигателя;
Червячный вал соедините с двухрядной шестерней. При этом нижняя часть детали должна быть оснащена прямыми зубьями;
При сборке оставьте между элементами редуктора отверстие для заливания смазочного средства;
Отрегулируйте угловую скорость посредством подбора разных по размерам шестерней.

Изготовленный своими руками узел представляет собой простейший односкоростной механизм для передачи вращение мотора на рабочий элемент бура из триммера.
