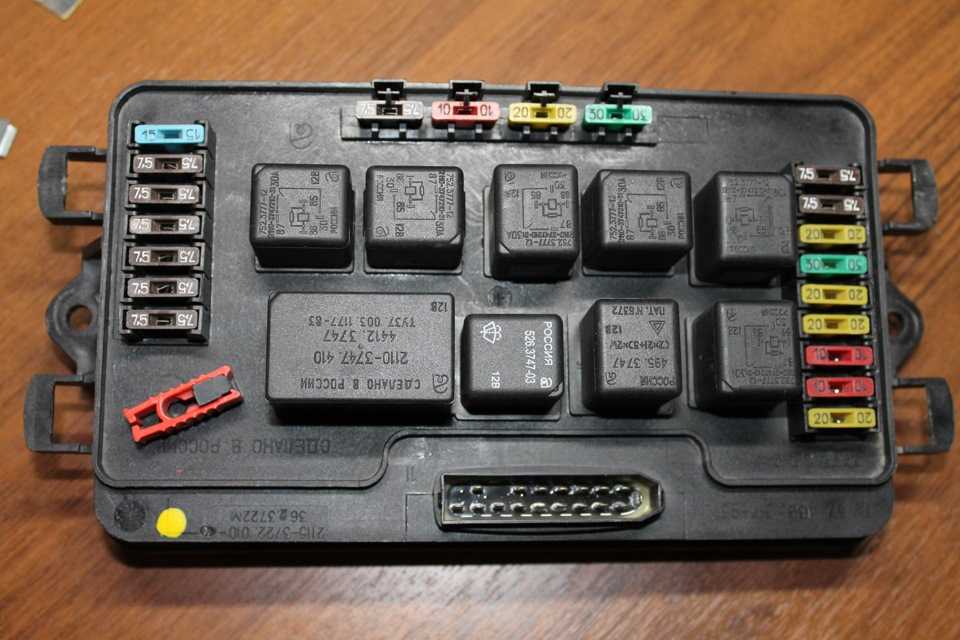

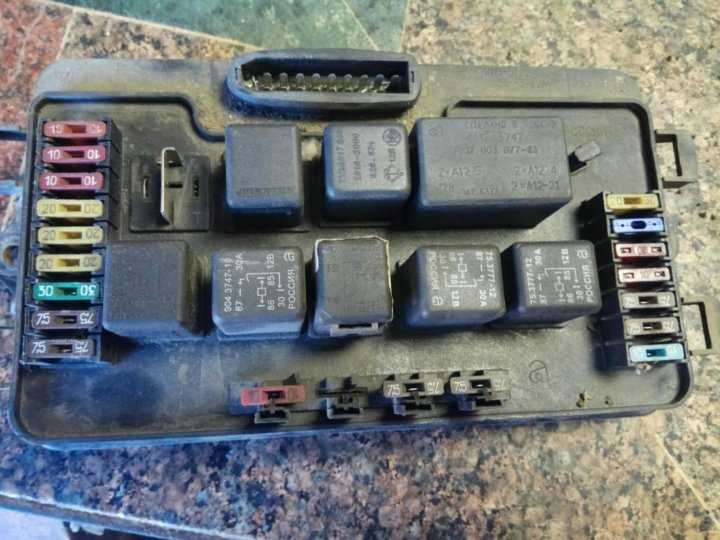

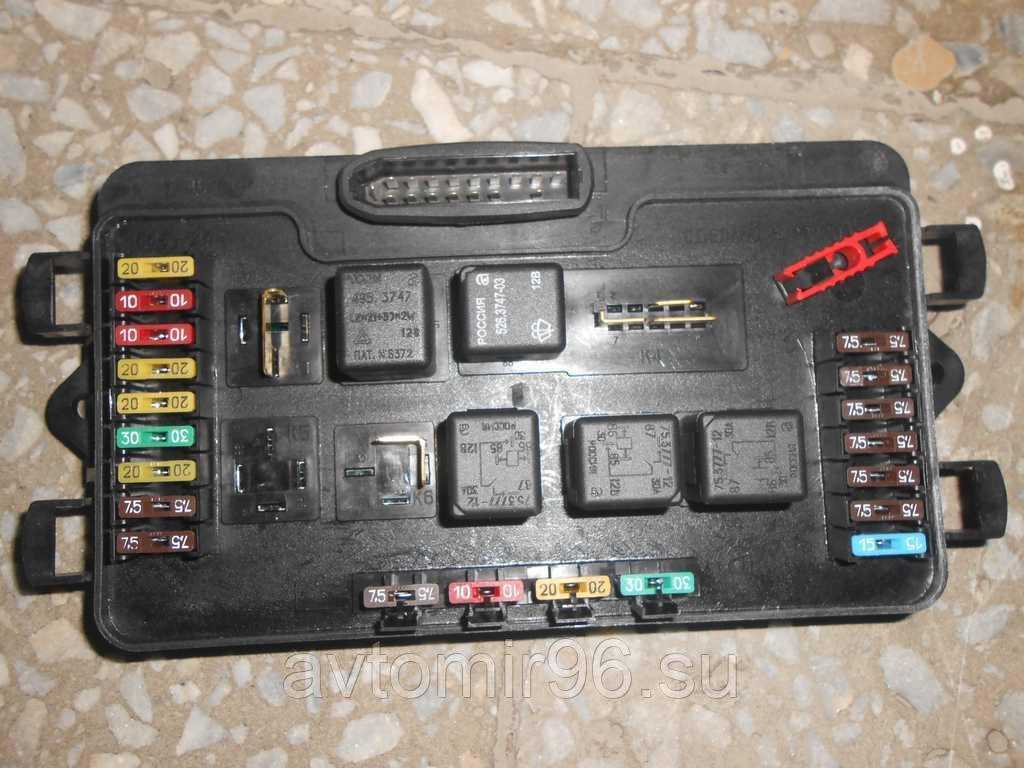

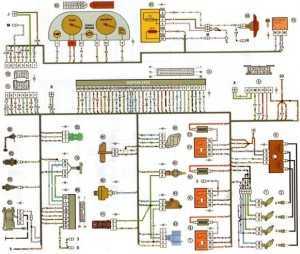

Блок предохранителей ваз 2114

Диагностика

Неисправность бензонасоса ВАЗ 2114/2115 может быть вызвана:

• неполадками в цепи питания устройства;
• выходом из строя элементов запуска и защиты (реле и предохранителя);
• износом деталей электродвигателя.

Проверка электрической цепи

В начале диагностики следует проверить электрическую цепь бензонасоса. Для этого потребуется:

• автомобильный тестер (мультиметр);
• крестовая отвёртка;
• два отрезка провода длиной около 2 м.

Проверка электрической цепи осуществляется в следующем порядке:

1. Включите зажигание, не запуская двигатель. Когда ключ окажется в первом положении, должен быть слышен щелчок, характерный для включения реле, а следом за ним лёгкое жужжание электромотора насоса. Если щелчка нет, реле неисправно или на него не подаётся питание. Если щелчок есть, но нет жужжания, неисправна проводка, идущая от реле, сам мотор насоса.
2. Под «бардачком» найдите дополнительный монтажный блок, состоящий из трёх реле и трёх предохранителей. Реле насоса расположено посередине, а предохранитель — слева от него. Извлеките предохранитель из гнезда, «прозвоните» мультиметром и при отрицательном результате замените. При замене предохранителя следует учитывать, что он рассчитан максимум на 15 А.
3. Включите в мультиметре режим вольтметра. Один щуп прибора присоедините к выводу реле, к которому подходит розовый провод, а второй к кузову автомобиля. Включите зажигание. Прибор должен показывать напряжение бортовой сети в интервале 11,7–12,4 В. Если напряжения нет, проблема может заключаться в обрыве проводки или неисправности контактной группы зажигания. В этом случае лучше обратиться к автоэлектрику. Если же питание поступает, проверьте на работоспособность реле. Отвёрткой или куском провода при включённом зажигании замкните контакты, к которым подходят розовый и серый проводы. Так цепь замыкается в обход реле. Если бензонасос заработал — замените реле.
4. Обязательно проверьте соединение «минусового» провода насоса с «массой». Часто именно отсутствие «массы» является причиной перебоев в работе топливного насоса. Снимите пластиковую облицовку центральной консоли в районе ручки стояночного тормоза. Под ней находится «минусовой» провод насоса, прикрученный к кузову саморезом. Выкрутите его, зачистите контакты, закрутите обратно и повторите проверку.
5. Затем проверьте топливный модуль. Снимите заднее сиденье, отогните ковролин и звукоизоляцию. Открутите два винта крепления лючка бензобака и отсоедините электрический разъем на крышке топливного модуля. При помощи двух проводов подайте питание на насос напрямую от аккумулятора. Если насос заработал — неисправна проводка, если не заработал — неисправен сам насос.

Проверка давления

Если насос исправен, но двигатель стал работать с перебоями, следует проверить давление топлива в системе. Для этого понадобятся:

• манометр (можно шинный с пределом измерения 5–7 кПа);
• шланг бензостойкий диаметром 10–12 мм и длиной 50–80 см;
• два хомута для шланга соответствующего диаметра;
• крестообразная отвёртка;
• ниппельный колпачок;
• сухая тряпка.

Порядок проверки следующий:

1. В моторном отсеке на топливной рампе двигателя найдите штуцер для измерения давления (на правом торце).
2. Снимите со штуцера пластиковый колпачок (заглушку).
3. Ниппельным колпачком выкрутите из штуцера золотник. При выкручивании золотника из штуцера может брызнуть топливо. Для его удаления воспользуйтесь сухой тряпкой.
4. На штуцер наденьте один конец бензостойкого шланга и закрепите соединение хомутом. Другой конец шланга соедините со штуцером манометра и также затяните хомут.
5. Попросите помощника включить зажигание. Выждите несколько секунд и посмотрите показания прибора. При исправном насосе манометр должен показывать давление 2,8–3,2 кПа для двигателей объёмом 1,5 см3 и 3,7–3,9 кПа для двигателей 1,6 см3. Если давление заметно выше — насос неисправен.

Реле бензонасоса ваз 2114 — где находится, как починить

Это реле по словам сайта mashinaa.ru является электроэлементом и обеспечивает нормальную работу топливного насоса. Оно заставляет его включаться после поворота ключа. Без этой детали или при её поломке насос не заработает. И, соответственно, мотор не сможет запуститься, так как не будет обеспечена подача топлива.

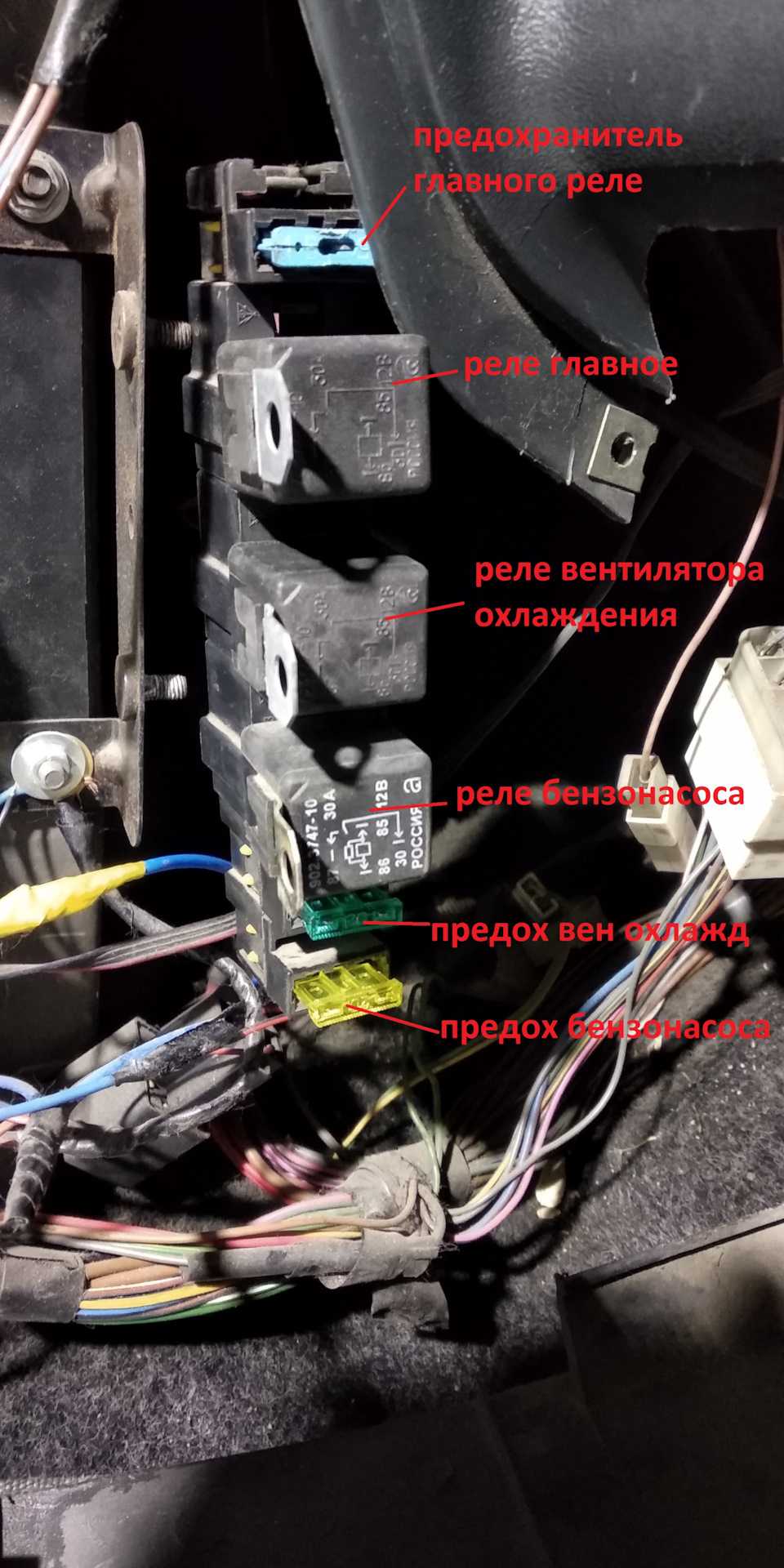

Предохранители и реле. Первое — это посмотреть предохранитель главного реле и само реле, т.к. из за него тоже не будет прокачки (я проверял включив зажигание и вытаскивал, втаскивал реле туда сюда, сразу слышно рабочий реле).

Далее предохранитель бензонасоса и само реле (которое при исправном, включив зажигание слышно как через 3 сек. отщелкивается).

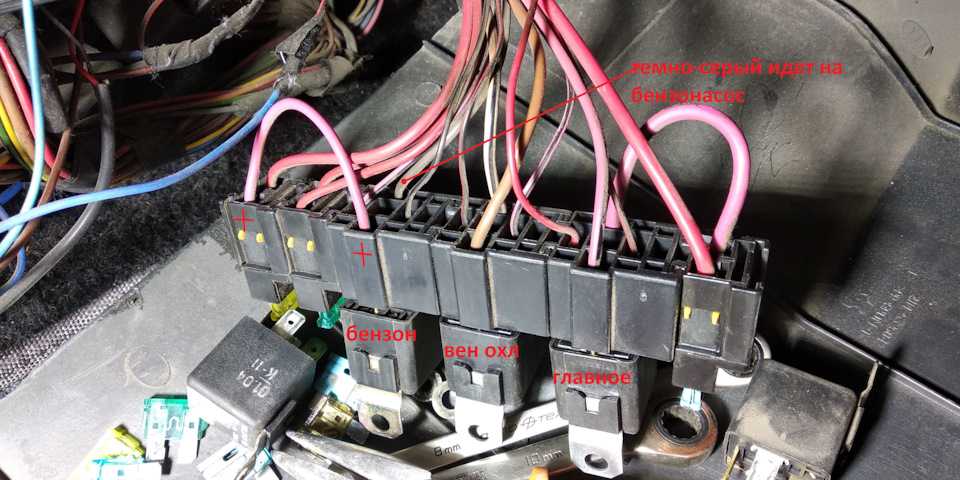

При подключении контрольки 12в к темно серому проводу (см. рис. ниже), минус на корпус, включить зажигание и должна загореться контролька на 3 сек., т.к. темно-серый провод на прямую идет к фишке топливного насоса.

Чтобы добраться до него, необходимо снять боковую крышку. Она держится на саморезах. Там установлено три релюшки. Реле бензонасоса расположено вверху. Также в этом месте установлен и предохранитель топливного насоса.

Как проверить реле бензонасоса?

Зная, где находится реле бензонасоса ВАЗ 2114, важно понимать, как его проверить. Ведь похожие неисправности могут возникать также при выходе из строя предохранителя и даже самого топливного насоса

Но начинать поиск причины поломки всё-таки рекомендуется с проверки плавкого элемента.

Если это не помогло, необходимо проверить реле. Для проверки этой детали у ВАЗ 2114 нужно просто повернуть ключ в замке зажигания. При исправности элемента раздастся характерный щелчок. При его отсутствии следует заменить деталь. Бывает, что диагностировать неисправность детали помогает внешний осмотр. На ней могут присутствовать трещины, отломанные элементы или прогары. Тогда сразу понятно, что её нужно поменять.

Если замена элемента не решила проблему, значит, придётся тестировать контакты как это сделать мы писали на сайте mashinaa.ru, проводку или проводить диагностику бензонасоса. Все эти процедуры можно выполнить самостоятельно.

Причин, по которым не работает топливный насос, много. Но чаще всего выходят из строя реле или предохранитель.

Поэтому и начинать диагностику всегда следует именно с них. Ведь проверить и заменить их легко, ла и стоят детали недорого.

Симптомы выхода из строя реле топливного насоса

Заподозрить неисправность данного элемента можно по следующим признакам:

• Двигатель не заводится. Иногда он может не запускаться вообще или заводиться плохо, не с первого раза. При этом аккумулятор заведомо исправен и заряжен;
• Мотор троит. Нестабильную работу силового агрегата легко услышать;
• После кратковременной работы, двигатель глохнет. Даже если машина завелась, она может заглохнуть через непродолжительное время. Это происходит, как на холостых оборотах, так и в движении;
• После поворота ключа не слышен характерный щелчок. Звук топливного насоса знаком каждому водителю. Он раздаётся при каждом запуске мотора. Его отсутствие часто указывает на выход из строя этой детали;
• Давление в топливной рампе заметно упало. Нормой для двигателей объёмом 1,5 литра считается значение в 300 кПа, а для 1,6 л – примерно 380 кПа.

Обычно указанные выше симптомы говорят о поломке релюшки или предохранителя топливного насоса, но нельзя исключать и другие причины. Это – плохие контакты, проводка или бензонасос. Чаще всего найти виновника не составит труда самому автомобилисту. Поэтому обращаться на СТО с этой проблемой приходится лишь в крайних случаях, когда ничего не помогает.

Цена реле топливного насоса

Релюшка топливного насоса для ВАЗ 2114 не подлежит ремонту. При поломке её можно только заменить. Деталь продаётся в любом автомагазине. Средняя стоимость составляет примерно 100 рублей. Производитель абсолютно неважен.

Поскольку элемент может выйти из строя в любой момент, его желательно покупать перед дальней дорогой. Можно приобрести его про запас и всегда держать в гараже или автомобиле. Стоит отметить, что среди этих запчастей для «четырнадцатой» немало брака. Поэтому, если после покупки и замены насос не заработал, не стоит сразу грешить на него. Возможно, просто попалась неисправное реле. Следует ещё раз поменять его или попросить у товарища для проверки заведомо исправный элемент. Скорее всего, всё заработает как надо.

Не работает бензонасос на Ваз 2115

На автомобилях ВАЗ-2115, выпущенных в 2000 году и позже, устанавливаются инжекторные двигатели, а это значит, что бензонасос, расположенный в топливном баке, будет электрический. Проверка работы такого бензонасоса, осуществляется каждый раз перед пуском двигателя. Причём водитель, должен это делать правильно. Включив зажигание, Вы должны услышать шум работы включившегося на несколько секунд бензонасоса. Необходимо дождаться, когда этот шум прекратится и только затем запускать двигатель. Делается это для того, чтобы система питания успела пройти тест на её исправность.

Если, при включении зажигания водитель не услышит шума работы бензонасоса, то можно попробовать снять на несколько минут минусовую клемму с аккумуляторной батареи, делается это для сброса ошибок в блоке управления, а затем вновь включить зажигание. Если эти действия не помогли заставить работать бензонасос, тогда придётся снимать крышку, расположенную на консоли в ногах у переднего пассажира и проверять состояние 15-ти амперного предохранителя, а заодно и реле. Они расположены в самом низу, из тех трёх реле и предохранителей, которые там стоят.

Убедившись в том, что предохранитель цел, а реле исправно, дальше, следует проверить, подаётся ли напряжение на клеммы бензонасоса. Сделать это можно при помощи контрольной лампы, подсоединив её к клеммам плюс (розовый провод)и минус (чёрный провод) штекерной колодки бензонасоса. Всего клемм в этой колодке там три, кроме плюса и минуса есть ещё клемма (серый провод) на указатель уровня топлива.

Если после включения зажигания контрольная лампа загорится, то напряжение на клеммы бензонасоса, подаётся, и неисправность придётся искать в нём самом. Но, нужно учесть, что если напряжение на клеммах будет ниже 12 вольт то, бензонасос работать не будет. Поэтому, наличие напряжения, лучше проверять при помощи тестера. А также следует знать, что часть автомобилей ВАЗ-2115 комплектуется бензонасосами, у которых в колодке имеется четыре провода, в следствии, иной схемы управления бензонасосом.

А если контрольная лампа не горит, тогда нужно будет прозвонить плюсовой и минусовой провода, на предмет их обрыва или потери контакта в соединениях. Учитывая то, что провода от реле к бензонасосу идут под ковролином пола, имеется возможность их повреждения ногами задних пассажиров.

Бензонасос не выключается и перегревается

Одной из частых неисправностей является то, что после поворота ключа зажигания бензонасос не выключается, то есть жужжит постоянно. В списке главных причин автоэлектрики выделяют:

• подгорание (залипание) контактов управляемой цепи реле бензонасоса;
• замыкание в электропроводке на насос;

Реже случается сбой в работе ЭБУ или датчика давления на насосе (что зависит от устройства БН конкретного автомобиля), что также заставляет топливный насос работать постоянно. Еще одной причиной могут быть форсунки, которые «льют», что не позволяет наосу создать давление в рампе и завести двигатель. Проверить можно по состоянию свечей зажигания. Если свечи заливает, тогда следует проверить цепь форсунок на обрыв.

Реле бензонасоса проверяется достаточно просто. Исправный элемент в работоспособной системе щелкает через 3-5 сек. после включения зажигания, после чего насос отключается. Если реле не издает щелчка или такой щелчок есть, но насос не выключается, тогда нужно вытащить реле. Прекращение работы насоса укажет на выход указанного реле из строя. Также можно достать реле и слегка постучать по нему, параллельно сбросив клемму с АКБ. Такой способ часто решает проблему залипания реле бензонасоса.

Теперь несколько слов о перегреве насоса. Если бензонасос на инжекторе перегревается, это проявляется в снижении его производительности и нестабильной работе двигателя. Сам электробензонасос является погружным, то есть находится в топливном баке прямо в бензине. Такое расположение позволяет устройству эффективно охлаждаться в топливе. Низкий уровень топлива ниже 1/4 бака при активной эксплуатации ТС в условиях высоких наружных температур может вызвать такой перегрев.

• Неисправность реле бензонасоса: проврека и замена

  Какие функции выполняет реле бензонасоса, признаки поломки. Где устанавливается реле топливного насоса, как правильно проверять реле бензонасоса. Читать далее

• Признаки неисправности регулятора давления топлива

  Назначение, особенности конструкции, место установки регулятора давления топлива инжекторного двигателя. Признаки неисправностей РДТ, проверка устройства. Читать далее

• Как почистить сетку бензонасоса самостоятельно

  Для чего необходима чистка сетки бензонасоса. Когда лучше менять и чем очистить сетку бензонасоса. Как правильно снять бензонасос, тонкости и нюансы. Читать далее

• Как заменить бензонасос самостоятельно

  Как поменять бензонасос. Расположение бензонасоса, стравлиание давления в системе,откручивание топливных магистралей, снятие насоса, обратная сборка. Читать далее

• Бензонасос не качает при включении зажигания

  Как определить, почему бензонасос не качает или плохо работает. Давление в топливной рампе, диагоностика насоса. Проводка, реле, предохранители бензонасоса. Читать далее

• Устройство механического и электрического бензонасоса

  Механический и электрический бензонасос, конструкция и принцип действия устройства, виды насосов и основные неисправности, особенности эксплуатации Читать далее

Реле бензонасоса ВАЗ 2115: где находится?

Отечественный автопром – одна из самых неоднозначных тем, затрагиваемых автолюбителями. Да, продажи детищ тольяттинских инженеров ежегодно занимают лидирующие позиции в рейтингах продаж, как на рынке новых авто, так и на вторичном. Но все прекрасно понимают, что такие показатели достигнуты не благодаря качеству самих автомобилей, а из-за нестандартной в этом отношении политики самого государства, из-за которой зарубежные дилеры один за одним отказываются поставлять свои новые модели на российский рынок.

Что же касается качества, это никогда не было сильной стороной компании «АвтоВАЗ». Конечно, ее машины находятся в самом низком ценовом сегменте, что подразумевает их принадлежность к самому низкому классу авто, предназначенных исключительно для передвижения из одного места в другое по хорошему дорожному покрытию. ВАЗ полностью исключает какой бы то ни было комфорт – все используемые технологии относятся к 70-80-м годам прошлого века.

Однако и тут есть свои плюсы. К примеру, устройство таких автомобилей уже давно изучено и знакомо не только мастерам на станциях технического обслуживания, но и многим рядовым автолюбителям. Еще один положительный момент – простота конструкции. В отличие от зарубежных авто, в особенности от произведенных на территории Германии, все их запчасти можно легко найти в свободной продаже и по отдельности, а не в сборе и по многократно увеличенной цене. Так пользователям не приходится ломать головы над расположением деталей в машине, а соответственно, и над их установкой в процессе ремонта либо планового сервисного обслуживания.

ВАЗ-2115 – особенности

ВАЗ-2115 – пожалуй, один из самых неудачных экземпляров, выпущенных на свет отечественным производителем. Дизайн кузова признали настолько невостребованным, что впоследствии он стал предметом многочисленных насмешек со стороны владельцев иномарок. В салоне дела обстоят еще хуже, а ведь концепт этой модели был разработан уже в начале 90-х годов, когда свет увидели BMW 5-series E34, Mercedes-Benz W124, Audi 100 в кузове С3 и т. д.

Однако, как и было обозначено, несмотря на все имеющиеся минусы, ВАЗ-2115 продавался и продается довольно неплохо, и, помимо приемлемой стоимости, он привлекал потенциальных покупателей простотой конструкции и, как следствие, обслуживания.

Для того чтобы досконально изучить эту машину, хватит и нескольких месяцев ее ежедневной эксплуатации.

Знать устройство ВАЗ-2115 необходимо для того, чтобы понимать, чем вызвана та или иная неисправность, а также чтобы иметь возможность своевременно устранить неполадки, в том числе своими силами, если это возможно. Помимо основных агрегатов – двигателя, коробки переключения передач и подвески, – необходимо знать, как функционируют другие системы и где расположены их составляющие. К примеру, если говорить о системе подачи топлива, то представление о том, что такое бензиновый насос и как он расположен в плоскости кузова автомобиля, имеется у многих, а вот где находится реле этого самого бензонасоса – известно далеко не всем.

Расположение реле стартера на ВАЗ-2115

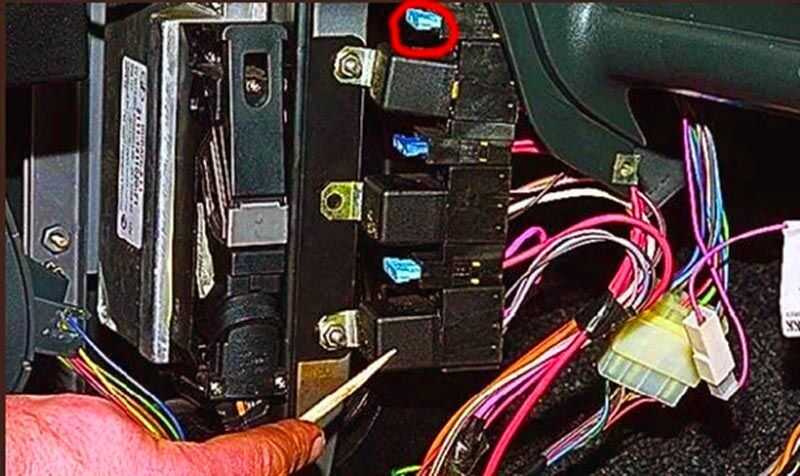

На самом же деле все достаточно просто – реле бензонасоса расположено под торпедой, с пассажирской стороны. В обозначенном месте необходимо открыть боковую панель, которой закрывается лицевая часть и посредством которой происходит крепление магнитолы, бортового компьютера и радиаторов отопителя.

После снятия указанного элемента можно увидеть планку с тремя реле и предохранителями. Реле насоса располагается ниже остальных двух, как и его предохранитель занимает самое низкое положение в сравнении с остальными.

ВАЗ 2114: где находится реле бензонасоса (фото и видео)

При затруднённом запуске двигателя, а также других неполадках, многие владельцы задаются вопросом, где находится реле бензонасоса на ВАЗ 2114. В данной статье рассказывается, как найти и проверить эту деталь, а также приводятся основные признаки её поломки.

Где находится реле бензонасоса на ВАЗ 2114?

Это реле является электроэлементом и обеспечивает нормальную работу топливного насоса. Оно заставляет его включаться после поворота ключа. Без этой детали или при её поломке насос не заработает. И, соответственно, мотор не сможет запуститься, так как не будет обеспечена подача топлива.

Чтобы добраться до него, необходимо снять боковую крышку. Она держится на саморезах. Там установлено три релюшки. Реле бензонасоса расположено вверху. Также в этом месте установлен и предохранитель топливного насоса.

Как проверить реле бензонасоса?

Зная, где находится реле бензонасоса ВАЗ 2114, важно понимать, как его проверить. Ведь похожие неисправности могут возникать также при выходе из строя предохранителя и даже самого топливного насоса

Но начинать поиск причины поломки всё-таки рекомендуется с проверки плавкого элемента.

Если это не помогло, необходимо проверить реле. Для проверки этой детали у ВАЗ 2114 нужно просто повернуть ключ в замке зажигания. При исправности элемента раздастся характерный щелчок. При его отсутствии следует заменить деталь. Бывает, что диагностировать неисправность детали помогает внешний осмотр. На ней могут присутствовать трещины, отломанные элементы или прогары. Тогда сразу понятно, что её нужно поменять.

Если замена элемента не решила проблему, значит, придётся тестировать контакты, проводку или проводить диагностику бензонасоса. Все эти процедуры можно выполнить самостоятельно. Причин, по которым не работает топливный насос, много. Но чаще всего выходят из строя реле или предохранитель. Поэтому и начинать диагностику всегда следует именно с них. Ведь проверить и заменить их легко, ла и стоят детали недорого.

Симптомы выхода из строя реле топливного насоса

Заподозрить неисправность данного элемента можно по следующим признакам:

• Двигатель не заводится. Иногда он может не запускаться вообще или заводиться плохо, не с первого раза. При этом аккумулятор заведомо исправен и заряжен; . Нестабильную работу силового агрегата легко услышать;
• После кратковременной работы, двигатель глохнет. Даже если машина завелась, она может заглохнуть через непродолжительное время. Это происходит, как на холостых оборотах, так и в движении;
• После поворота ключа не слышен характерный щелчок. Звук топливного насоса знаком каждому водителю. Он раздаётся при каждом запуске мотора. Его отсутствие часто указывает на выход из строя этой детали; заметно упало. Нормой для двигателей объёмом 1,5 литра считается значение в 300 кПа, а для 1,6 л – примерно 380 кПа.

Обычно указанные выше симптомы говорят о поломке релюшки или предохранителя топливного насоса, но нельзя исключать и другие причины. Это – плохие контакты, проводка или бензонасос. Чаще всего найти виновника не составит труда самому автомобилисту. Поэтому обращаться на СТО с этой проблемой приходится лишь в крайних случаях, когда ничего не помогает.

Цена реле топливного насоса

Релюшка топливного насоса для ВАЗ 2114 не подлежит ремонту. При поломке её можно только заменить. Деталь продаётся в любом автомагазине. Средняя стоимость составляет примерно 100 рублей. Производитель абсолютно неважен. Поскольку элемент может выйти из строя в любой момент, его желательно покупать перед дальней дорогой. Можно приобрести его про запас и всегда держать в гараже или автомобиле. Стоит отметить, что среди этих запчастей для «четырнадцатой» немало брака. Поэтому, если после покупки и замены насос не заработал, не стоит сразу грешить на него. Возможно, просто попалась неисправное реле. Следует ещё раз поменять его или попросить у товарища для проверки заведомо исправный элемент. Скорее всего, всё заработает как надо.

Предохранитель бензонасоса ВАЗ 2115

Реле бензонасоса- находится под торпедой. Со стороны пасажира открываеи боковую панель, которая закрывет бороду на которой крепится магнитола, бортовик, управление отопителем. Видем планку с тремя реле и предохранителями.

Реле насоса самое нижнее. Его предохранитель тоже в самом низу. При повороте ключа реле включается на 5 сек, для того, чтобы накачать давление в системе и отключается. После пуска двигателя управление насосом переходит к эбу.

Масса насоса ( и датчика уровня топлива) крепится к шпильке крепления кручника к кузову под карпетом. Чтобы до него добраться нужно снять тамбур между сидениями пасажира и водителя. На бензонасос приходит 3 провода. первый +, второй минус, третий датчика уровня топлива.

Где находится

Если описывать их сверху вниз, то получится следующее:

1. Предохранитель, который отвечает за бензонасос. Его сила тока составляется 15 ампер.

Предохранитель является небольшим элементом, задачей которого в устройстве электрических цепей становится оплавление в случае возникновения перегрузок. Устройство плавится и происходит размыкание токопроводящей цепи.

На примере решения от популярной модели ВАЗ Приора можно поверхностно рассмотреть устройство и принцип работы предохранителя. Устройство маленькое, внешняя часть-корпус изготовлена из оргстекла.

Внутри находится токопроводящий элемент. Такой элемент имеет в основе несколько пластин, которые выполнены из разного материала. Между указанных пластин находится специальный легкоплавкий материал. По указанному материалу проходит электричество, что позволяет предохранителю быть составной частью электроцепи питания бензонасоса. Предохранители имеют специальную маркировку в виде литеры F. Данное обозначение говорит о том, что предохранительный элемент относится к цепи, мощность которой не большая. Чтобы подсчитать, на какой ток рассчитаны те или иные устройства, необходимо мощность поделить на 220. Результатом станет показатель в амперах.

Если предохранитель сгорел, тогда подобная неисправность зачастую вызвана следующими причинами:

— замыкание в электроцепи;

— выход из строя реле бензонасоса;

— низкое качество самого предохранителя;

Другими словами, чаще сгорает предохранитель бензонасоса по причине неисправностей в электроцепях или в результате выхода из строя составных элементов цепи питания насоса. Отметим, что также возникают ситуации, когда горит предохранитель бензонасоса сам по себе, но такое явление с качественными элементами происходит намного реже.

Как определить неисправность

Реле топливного насоса включает топливный насос, и топливо подается к форсункам. Предохранительное реле срабатывает, когда двигатель не работает, а зажигание включено (блок управления не получает сигналов о числе оборотов). Это реле выключается в блоке управления через предохранительный выключатель и прерывает электропитание насоса. Так, например, в случае аварии бензин не может поступать в двигатель. Проверка топливного насоса — это работа скорее всего для сервисных центров. В этой связи для поиска ошибок ограничимся следующими пунктами:

— отсоедините топливопровод подающей магистрали на распределителе, при этом подготовьте ветошь для вылившегося бензина;

— уже при выключенном двигателе может выйти некоторое количество бензина, так как система находится под давлением;

— включите на короткое время зажигание, не включая стартер;

— если насос не начинает работать, проверьте еще раз предохранитель или предохранительное реле;

— если топливо не поступает, проверьте реле насоса;

— при исправных реле топливный насос должен заработать;

— в противном случае снимите крышку под задним сиденьем и осторожно постучите по корпусу насоса маленьким молотком — иногда помогает;

— проверьте правильность подсоединения проводов к топливному насосу;

— если насос не работает, проверьте напряжение с помощью диодного моста (обычная контрольная лампа может повредить блок управления). Не забудьте прежде включить зажигание;

— если напряжение нормально, значит поврежден насос или имеется обрыв в цепи. Насос следует заменить на новый.
