Remote: что это и как подключить
Пришло время ответить на главный вопрос. Remote на магнитоле Pioneer и Remote in на магнитоле Sony: что это и одно ли это и то же?
Провод Remote на магнитоле — это выход на её колодке питания, предназначенный для включения и выключения периферийным оборудованием посредством подачи и снятия напряжения 12В. Этот провод традиционно делается голубого цвета.
Выход Remote организуется через транзисторный ключ, расположенный на плате аудиосистемы. В среднем его пропускная способность ограничивается 200 мА. Более точная информация указывается в инструкции к модели.
Важно помнить, что если в аудиосистеме несколько усилителей звука, провод подключается поочередно к каждому из них. Сделать это можно разведя провода паутинкой
То есть, нужно протянуть провод от первого усилителя ко второму, от него к третьему. Таким способом можно подключить до пятидесяти усилителей.
Однако случается, что после такого подключения несколько усилителей не работают. Причина может крыться непосредственно в их схематике. Тогда последовательность действий меняется. Перед каждым входом remote, прямо в клемму, устанавливается диод. Сам провод просто припаивается.
При подключении по этой схеме, усилители начинают правильно работать, не принося больше проблем.
Порой возникает необходимость установить на Remote реле. Сопротивление катушки должно быть от 80 Ом. Лучше всего для этого подходит ВАЗовское реле. После его установки выход remote не перегрузится и не сгорит.
Подключение проводится по следующей схеме:
- 85 колодка реле соединяется с проводом;
- Далее он через предохранитель тянется к 87 колодке;
- Предохранитель ставят на место смены сечения. В большинстве случаев, он и будет являться дистрибьютором.
- 86 колодка либо ставится на «минусовый» провод или кузов.
В таком случае, 30 колодка будет являться усиленным выходом провода Remote на магнитоле
Важно помнить, что устанавливать реле не всегда необходимо. Нужно исходить из ситуации
Также при наличии нескольких усилителей, подключать их следует друг за другом. При этом реле ставить нельзя.
Устанавливать его можно только при наличии периферического оборудования, которое будет работать вместе с аудиосистемой.
Всем привет, ребята, сегодня у нас серьезный разбор по поводу System Remote Control Pioneer — мы узнаем что это такое и куда подключать.
Я соберу всю важную инфу и напишу все простыми словами. Теперь поехали разбираться!
Разбираемся
Итак, начал копаться в интернете и вроде выяснил:
System Remote Control — это провод, который идет на вшение устройства. На провод подается плюс, когда магнитола включается. Например к такому проводу можно подключить усилитель, чтобы он включался или отключался вместе с магнитолой. Кроме усилителя можно подключить активный кросс, питание антенны.

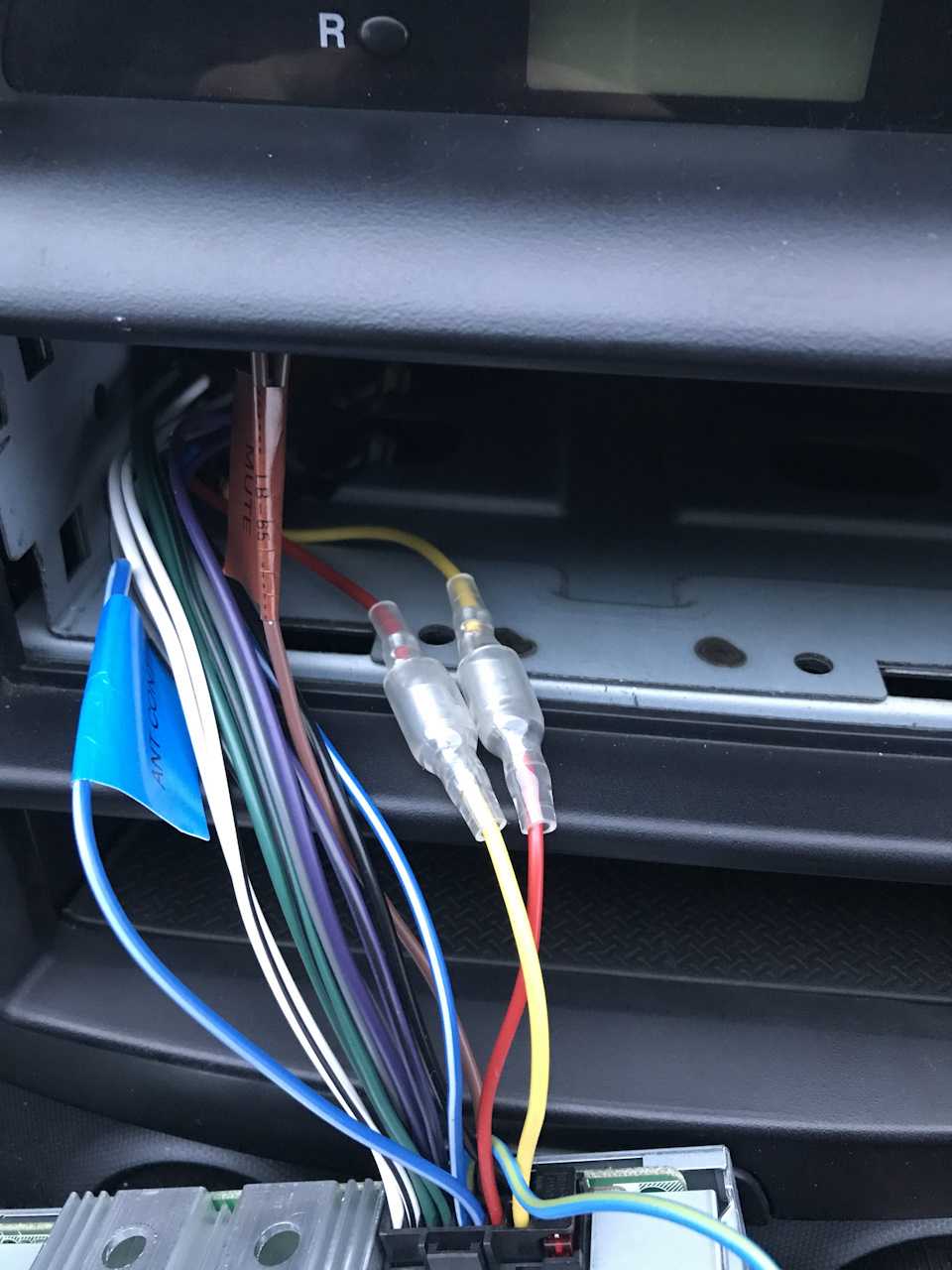

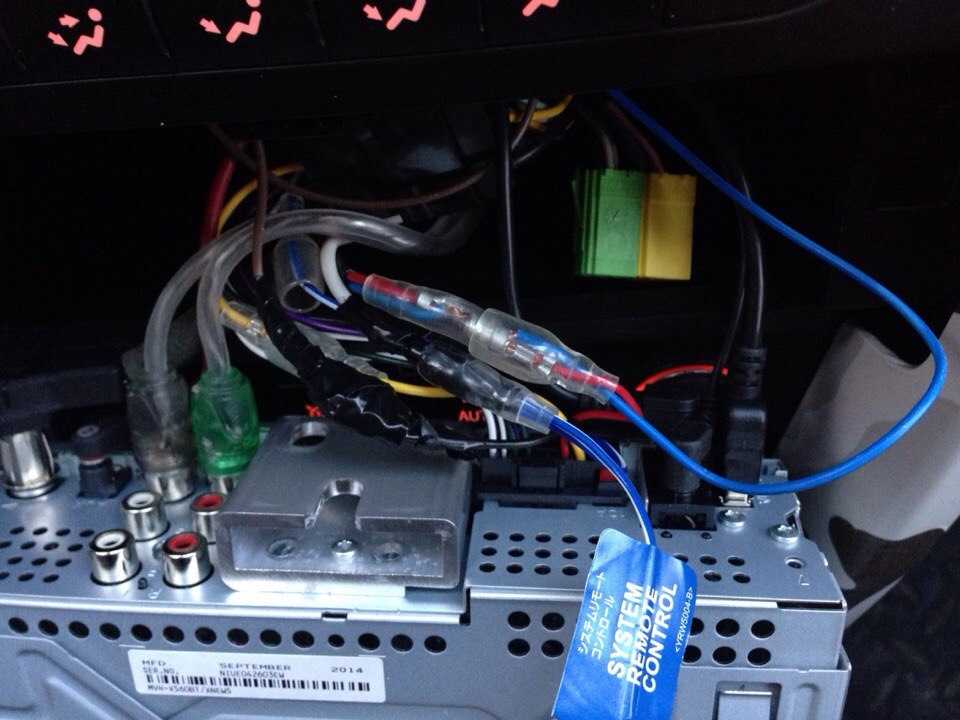

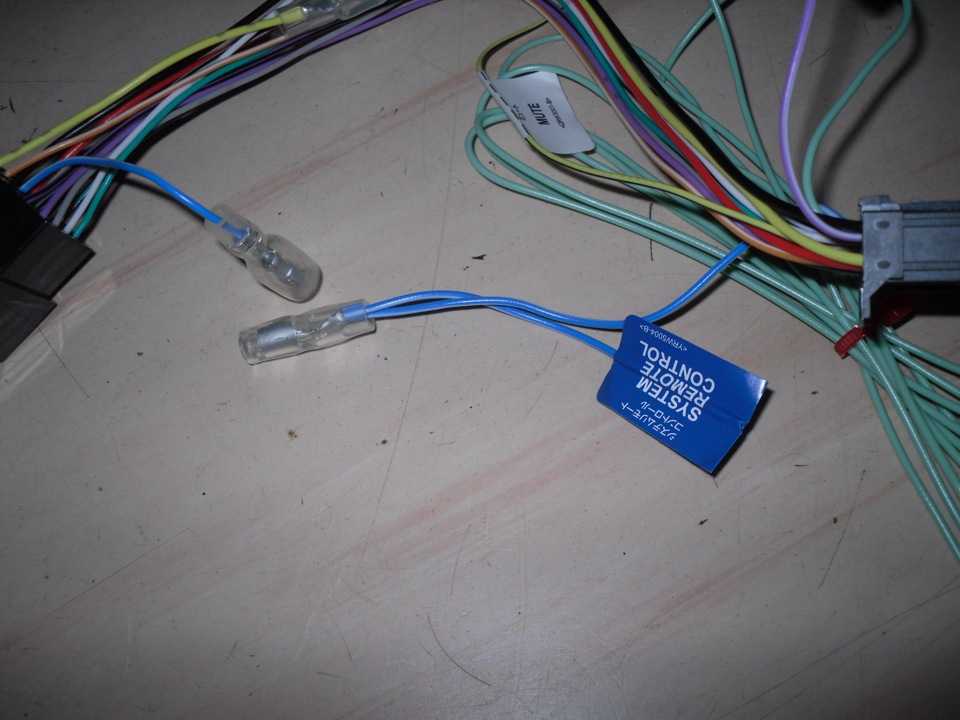

Сам провод может иметь примерно такой вид:

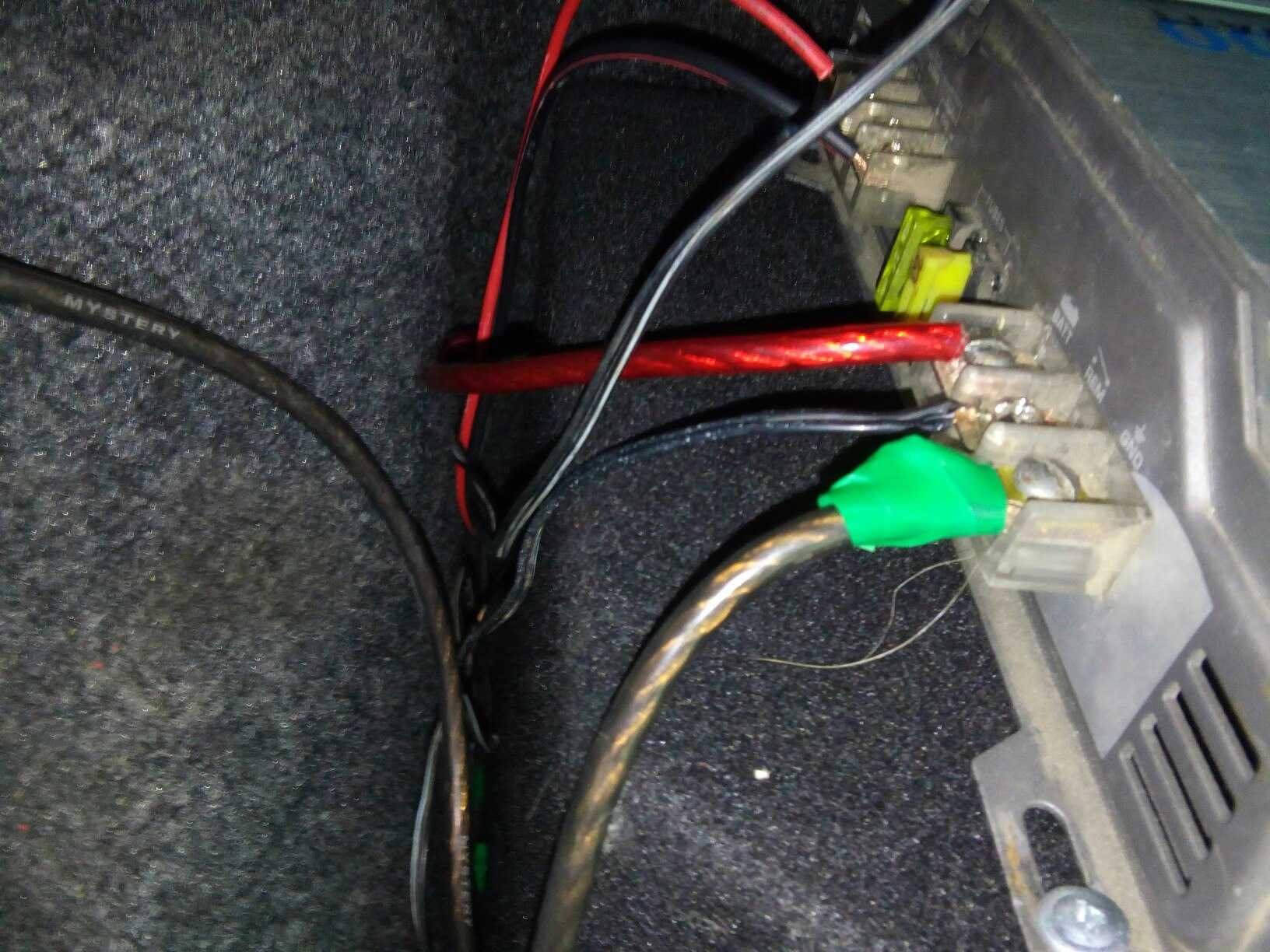

Вот коммент, чел пишет, что провод для усилителя:
И еще один важный коммент:
Такс, снова важная инфа. Провод System Remote Control может быть не только на магнитоле Пионер, но и на Сони. Он как правило синего цвета. Напряжение на него подается 12 вольт.
Ну и вот снова подтверждение того, что провод нужен для включения другого устройства:
Но важно понимать что.. если на провод подается 12 вольт, то устройство, которое подключено к этому проводу — должно корректно реагировать на это напряжение
Я к тому веду, что к проводу нужно подключать только устройства, понимающие такое подключение.
Такс
Вот одна важная особенность, о которой я не подумал, но обязан вас предупредить! Если у вас нет усилителя, то очень важно, чтобы вы провод заизолировали! Иначе провод может создать неприятности, все таки 12 вольт.
