Все про нерегулируемые ступицы и двухрядные подшипники на ниву 4х4

Как поменять ступичный подшипник на Ниве

Выполнение действий по замене переднего подшипника, после снятия гайки, можно условно разделить на 4 этапа:

1. Снятие и отсоединение поворотного кулака и тормозного барабана вместе с шарнирами, от стойки и ШРУСа.
2. Выпрессовка старых деталей.
3. Запрессовка новых ступичных подшипников (их по два на каждое колесо).
4. Обратно собираем узел и затягиваем гайку и производим регулировку зазора.

Для ремонта потребуется стандартный набор слесарного инструмента. Так же рекомендуем ознакомиться с устройством узла.

Требуемый комплект инструментов для работы:

• Торцевой ключ размером 30 мм, чтобы ослабить гайку;
• Отвертка, чтобы открутить тормозной суппорт;
• Набор головок и трещотка;
• Круглогубцы;
• Молоток;
• Оправка или труба для выпрессовки;
• Съемник с лапками (по возможности);
• Съемник с лапками ;
• Домкрат и тиски;
• Динамометрический ключ для правильной затяжки гайки ступицы.

Устанавливаем авто на ровную поверхность, включаем первую передачу, снимаем с ручного тормоза, подкладываем упоры под колеса. На этом подготовка закончена

Так же перед ремонтом необходимо изучить расположение элементов ходовой части авто согласно схеме: (обратите внимание на поворотный кулак — позиция 27, подшипник — позиция 9)

Снятие передней ступицы

Начинается первый этап со следующих действий:

1. Ослабляем гайки колеса и ступицы. Надо аккуратно снять декоративный колпак, затем приподнимаем сторону замены, опускаем на упоры. Под задние колеса ставим противооткатные башмаки.
2. Снимаем переднее колесо, общеизвестным способом, освобождая от болтов. Далее надо аккуратно снять декоративный колпак.

1. Откручиваем ступичную гайку. Для этого необходимо её расконтрить отвёрткой. Снимаем конусную шайбу и откручиваем датчик ABS (если имеется).

1. После чего вынимаются колодки и откручивается болты суппорта, а так же откручиваются болты кожуха. Сам суппорт после снятия проволокой присоединяется к верхнему рычагу.

Далее необходимо снять весь поворотный механизм со шлицов ШРУСа вместе с шаровыми опорами. Для этого производится несколько операций:

1. Выпрессовать шаровый палец рулевой тяги с помощью съемника, предварительно открутив крепёж, как показано на фото.
2. Открутить болт пальца верхней шар. опоры и вытащить ее из гнезда.

1. Нижнюю шаровую опору надо отсоединить от рычага, отвернув 3 гайки.
2. Когда все шарниры отсоединены, можно спокойно снять весь узел и приступить к замене ступичного подшипника.

Переделка ступицы на двухрядный подшипник

Хотите доработать Ниву, но располагаете небольшим бюджетом? Тогда покажем, как переделать передние ступицы на Ниве своими руками. Потребуется:

• двухрядный подшипник от Москвича 2141 (каталожный номер: 2141-3103020), либо аналог Craft (артикул: CR4172370);
• два стопорных кольца от этого же автомобиля (номер детали 366553-15).

Берем чертежи и обращаемся за услугами к токарю. Мастер должен расточить ступицу под посадку новых подшипников, расшлифовать поворотные кулаки и изготовит детали по схеме. Кстати, некоторые владельцы Нивы 4×4 также используют ступичный подшипник AUDI 74×40х74, в этом случаи протачивается только поворотные кулаки.

После того, как детали изготовят, останется только запрессовать двухрядный подшипник и выполнить обратную сборку уже нерегулируемых ступиц. По окончанию работ гайку ступицы затягиваем уже с большим моментом «от души». Регулировка их больше не требуется, можно забыть про гул и вой во время движения!

А вам приходилось сталкиваться с подобной доработкой ступицы Нивы? Оставляйте рекомендации и отзывы о своих вариантах модернизаций ВАЗ 2121, 2131. Напомним, отечественный внедорожник имеет и другие недостатки, которые тоже устраняются доработками. Найти интересующую информацию о машине также можно по содержанию.

Ключевые слова: передняя подвеска нива

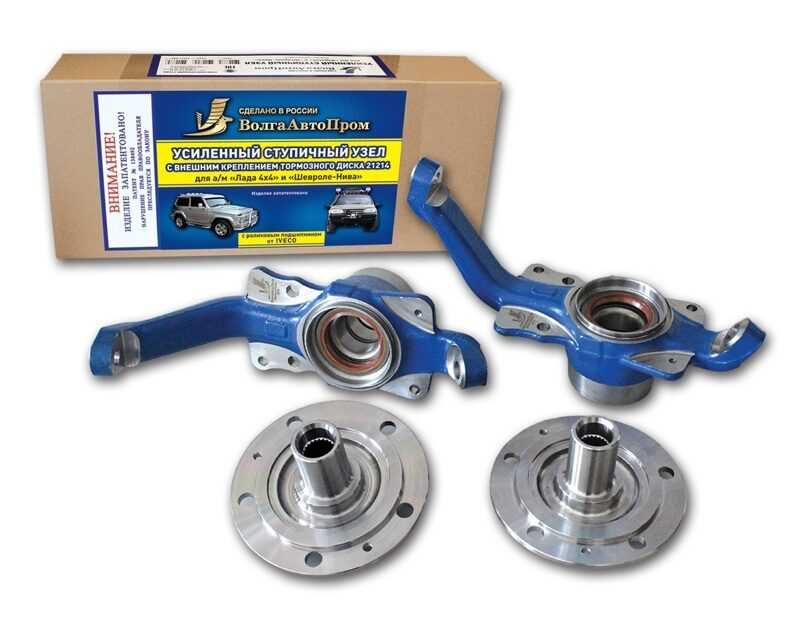

«Усиленный» ступичный узел для НИВЫ с усиленной ступицей 2123 (24 шлица) от ВолгаАвтопром

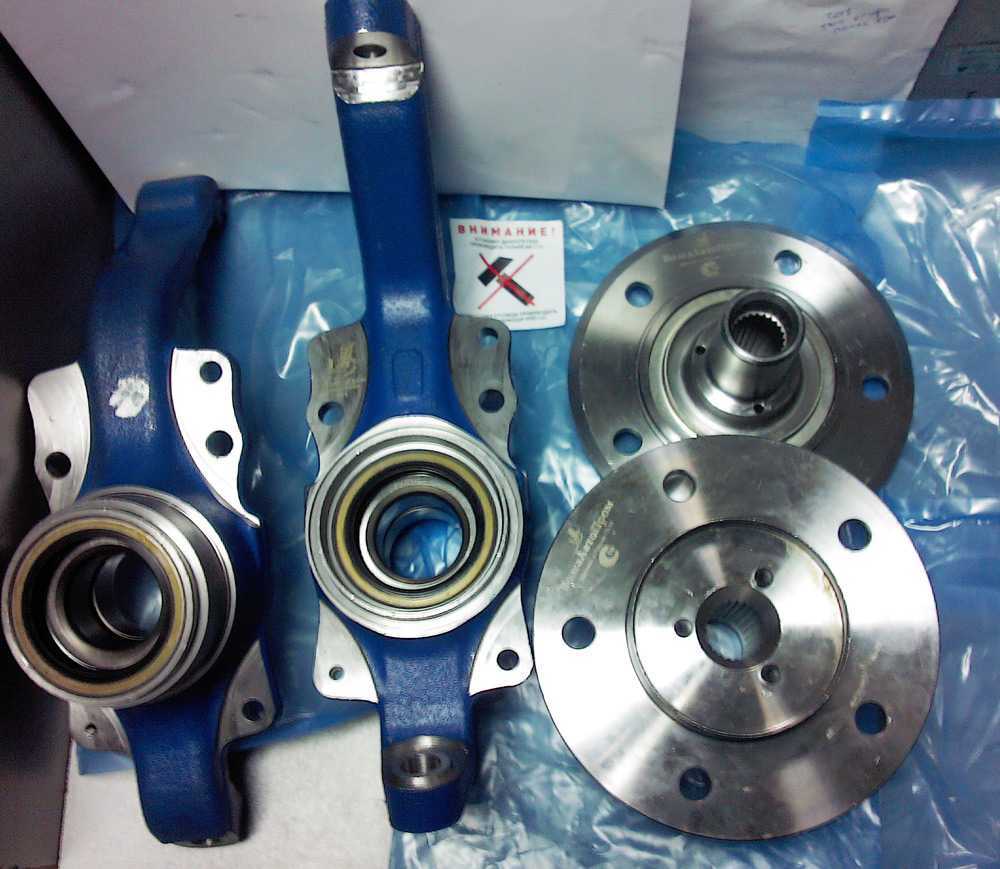

Приобрёл вот такое изделие:

Первичный осмотр показал наличие непонятных отверстий, через которые вода свободно попадает к подшипнику минуя сальник…

Отверстия мимо сальника

Позвонил производителю уточнить зачем они нужны, и почему в инструкции не написано их герметизировать. На что мне ответили, что это техлонологические отверстия для выпрессовывания внутренней обоймы со ступицы. Тут мне стало интересно — зачем такие ухищрения. Выяснилось, что вал ступицы диаметром 40.03 (Лично мерил) сделан якобы для того чтобы исключить проворачивание обоймы ступице… Хотя должен быть -0.01 … -0.02 для того чтоб можно было вынуть ступицу не разбирая подшипник.

У ВолгаАвтоПром узел условно разборный (не разборный) — каждый раз требуется замена дорогостоящего подшипника. Т.к. он разбирается, и обойма остаётся на ступице.

В добавок ко всему ступицы не имеет следы термообработки и при измерении на твёрдость, оказалось, что ступицы абсолютно сырая.

Сырая ступица ВолгаАвтоПром

Как затащу на стенд 100% родную Конвейерную ступицу, сделаю об этом запись.

Сейчас займусь замерами геометрии ступицы ВолгаАвтоПром. Потом добавлю в этот пост результаты.

Единственный её плюс, что она немного толще — в месте под сальник, нет напрессовываемого колечка, а ступица цельная, что немного усиливает ступицу.

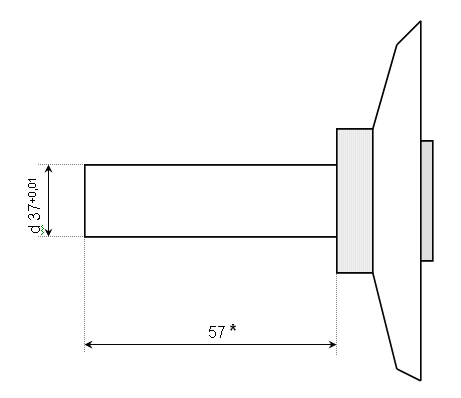

Продолжение: Замерил ступицу, смотрите картинку:

Чертёж ступицы ВолгаАвтопром

Что такое нерегулируемый подшипник и зачем его ставят на Ниву Шевроле

Проблема штатных ступичных подшипников в том, что в ходе эксплуатации автомобиля их нужно постоянно регулировать. Если этого вовремя не сделать, они выйдут из строя, создавая при движении вой или гул. Избавить себя от таких проблем можно путем установки нерегулируемых ступиц или двухрядных подшипников.

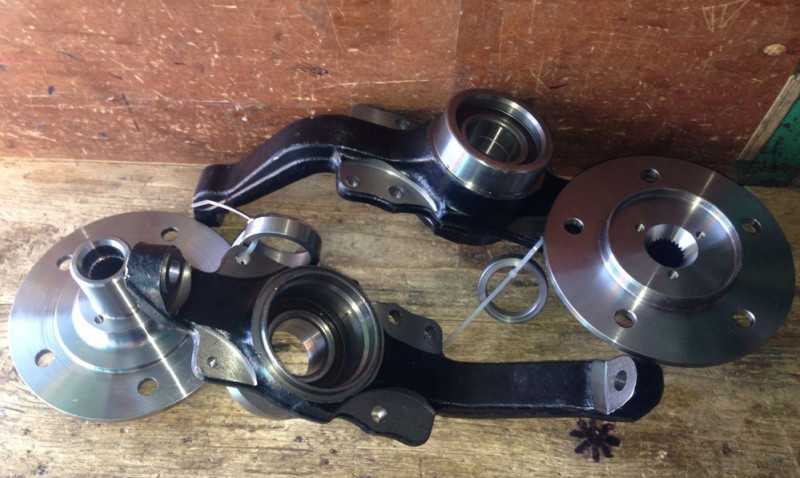

В продаже можно встретить усиленные, нерегулируемые ступицы с двухрядными подшипниками. По данным производителя этот модернизированный узел имеет следующие преимущества:

1. нет необходимости регулировать (затяжка подшипника точно выставляется при его производстве);
2. нет необходимости в регулярной смазке;
3. исключает проворачивание подшипников на ступице;
4. исключает износ посадочных мест подшипников на поворотном кулаке и ступице;
5. шаровый подшипник уменьшает трение в ступичном узле;
6. срок службы ступицы увеличен за счет утолщения

Хороший способ усилить подвеску — это поставить нерегулируемые двухрядные ступичные роликоподшипники на Ниву вместо штатных. Но есть один нюанс — такие изделия имеют другой наружный диаметр, для решения этой проблемы есть 2 пути:

• 1) Расточить «родные» кулаки под двухрядный п/ш;
• 2) Вставить комплект распорных втулок и зафиксировать оба роликоподшипника, сделав их нерегулируемыми;
• 3) Купить и поставить готовый комплект.

Для 1 и 3 варианта подойдет подшипник фирмы SKF с маркировкой SKF IVECO BTH-1024 C. Для второго варианта — нужно прибрести специальный комплект втулок, об установке которых рассказано на видео ниже.

Видео: «Как сделать из регулируемых подшипников — нерегулируемые»

Переделка ступицы и установка нерегулируемого подшипника

Такую ступицу, под регулируемый подшипник, можно изготовить из штатной детали. Необходимо расточить отверстие в размер подшипника +50 мкм (0,05 мм) для натяга, и запрессовать его в полученном посадочном отверстии.

1. По изложенной инструкции, осуществляем демонтаж старых деталей.
2. Протачиваем в размер ступицу под нужный диаметр самостоятельно или заказываем у токаря в своём городе.
3. Запрессовываем новый двухрядный шарикоподшипник, например SKF IVECO BTH-1024 C.
4. Устанавливаем стопорное кольцо.
5. Устанавливаем проставку (шайбу) порядка 3,5 мм и уплотнение (размер шайбы определить с помощью дополнительных замеров).
6. Процесс сложный, поэтому рекомендуется смотреть его в видео-формате.

Видео: «Ставим нерегулируемый подшипник»

Видео: «Установка усиленных подшипников»

Видео: «Замена подшипника ИВЕКО»

Замена подшипников ступицы переднего колеса Chevrolet Niva

Инструменты:

• Гаечный ключ накидной прямой 13 мм
• Гаечный ключ накидной прямой 17 мм
• Гаечный ключ накидной прямой 19 мм
• Гаечный ключ накидной прямой 27 мм
• Молоток малый
• Зубило
• Бородок
• Вороток под торцовую насадку 3/4
• Насадка на вороток 13 мм
• Насадка на вороток 17 мм
• Насадка на вороток 19 мм
• Насадка на вороток 27 мм
• Домкрат подкатной

Детали и расходники:

• Подшипники ступицы переднего колеса 4шт
• Смазка литол-24
• Керосин
• Ёмкость для промывки деталей

Примечания:

Внешними признаками необходимости снятия подшипников для дефектовки являются: — повышенный шум при вращении колеса; — невозможность регулировкой добиться номинального зазора в подшипниках.

Работу проводим на смотровой канаве или эстакаде.

1. Вывешиваем переднюю часть автомобиля и снимаем колесо.

Полезнй совет:

Работать удобнее на подъемнике

Допускается работа на автомобиле, поднятом домкратом на опоры, с соблюдением необходимых мер предосторожности

2. Отсоединяем суппорт с направляющей колодок, как описано здесь и подвязываем их проволокой к верхнему рычагу.

3. Отворачиваем регулировочную гайку подшипников ступицы, как описано здесь.

4. Вынимаем конусную втулку.

5. Зубилом разгибаем край стопорной пластины гайки переднего крепления рычага к поворотному кулаку.

6. Аналогично расконтриваем гайку заднего крепления.

7. Накидным ключом «на 19» отворачиваем гайку заднего крепления рычага к поворотному кулаку.

8. Аналогично отворачиваем гайку переднего крепления.

9. Снимаем стопорную пластину.

10. Сняв рычаг с болтов, отводим его от поворотного кулака.

11. Отсоединяем тормозной шланг от поворотного кулака, как описано здесь.

12. Отсоединяем крепление верхней и нижней шаровых опор от рычагов.

13. Со шлицев корпуса наружного шарнира привода переднего колеса снимаем поворотный кулак в сборе с шаровыми опорами, ступичным узлом и тормозным диском.

14. Разъединяем поворотный кулак и ступицу с тормозным диском.

15. При затруднении в разъединении деталей зажимаем поворотный кулак в тиски и выколоткой из мягкого металла выбиваем ступицу.

16. Теперь можно вынуть болты крепления рычага к поворотному кулаку.

17. Для разъединения ступицы и тормозного диска наворачиваем гайку на шпильку и выбиваем шпильку.

18. Отвернув гайку, вынимаем шпильку.

19. Аналогично демонтируем другие четыре шпильки.

20. Разъединяем ступицу и тормозной диск.

21. Зубилом сбиваем грязезащитное кольцо.

22. Ключом «на 10» отворачиваем болт крепления защитного кожуха.

23. Снимаем кожух.

24. Для демонтажа сальников и подшипников ступицы зажимаем поворотный кулак в тиски. Поддеваем отверткой сальник.

25. Вынимаем сальник.

26. Извлекаем кольцо.

27. Вынимаем внутреннее кольцо наружного подшипника с сепаратором и роликами.

28. Аналогично вынимаем сальник, кольцо и внутреннее кольцо другого (внутреннего) подшипника с сепаратором и роликами.

29. Бородком выбиваем наружное кольцо наружного подшипника.

30. Вынимаем кольцо.

40. Аналогично выбиваем наружное кольцо внутреннего подшипника.

Предупреждения:

Осмотрите беговые дорожки внутренних и наружных колец подшипников, а также рабочие поверхности роликов. Питтинг, видимый износ сепараторов, роликов и колец, а также раковины и сколы на роликах и кольцах не допускаются.

Дефектные подшипники замените обязательно вместе с наружными кольцами.

Наружный и внутренний подшипники меняйте одновременно.

41. Сборку проводим в обратной последовательности.

42. Перед установкой подшипников очищаем внутреннюю полость поворотного кулака от старой смазки.

43. Инструментальной головкой подходящего размера или отрезком трубы запрессовываем, наружные кольца подшипников.

Полезный совет:

В качестве оправок используйте наружные кольца соответствующих замененных (старых) подшипников. Запрессовку колец удобнее выполнять с помощью пресса.

Предупреждение:

Недостаточная запрессовка или перекос кольца не допускаются. Проверьте надежность посадки колец в корпусе ступицы. Кольца не должны проворачиваться от усилия руки.

44. Закладываем в полость поворотного кулака и в сепараторы подшипников 40 г смазки Литол-24.

Как поменять подшипник ступицы собственноручно

(как и заднего) Шевроле Нива имеет точно такую же конструкцию, как и у старых машин, а их ремонт и замена выполняются по одной и той же схеме. Первоначально следует заехать на любую автомойку, где вам должны под высоким давлением тщательно помыть всю переднюю подвеску. Для кроссоверов данный совет особенно важен.

• Перед автомашины поднимается с помощью домкрата;
• Демонтируются соответствующие колеса, колодки тормозов и суппорты;
• Шарнирный палец раскручивается и с помощью специального инструмента осуществляется его выпрессовка;
• Демонтируются болты с шарниров, гайки.
• После этого вы получаете возможность рассмотреть деталь на предмет повреждения и произвести соответствующий ремонт. Вне зависимости от того, планируется ли вы замена подшипников, вам следует поменять сальники.

Внутреннюю обойму вместе с роликами необходимо после извлечения тщательно промыть с помощью керосина. После этого, вы получите возможность визуально оценить повреждение подшипника. Стоит помнить, что замена данных деталей происходит исключительно парами.

• Отсутствует возможность регулировке люфта с помощью гайки (не помогает затяжка);
• Ролики и обоймы сильно поцарапаны;
• Обнаружен перегрев, наблюдается гул.

Если вы пронаблюдали один из этих признаков, вам требуется обзавестись новыми подшипниками для Шевроле Нива. В противном случае смене подлежит лишь смазка и сальник.

Выпрессовка происходит с помощью специальных насадок. Не выбрасывайте старую обойму, так как она пригодиться вам для монтажа новой детали.

В случае возникновения сложностей, вы всегда можете найти одно из многочисленных видео в интернете, где продемонстрирован данный процесс.

Установка новых подшипников в поворотный кулак

Важно знать:
Производители не слишком щедро смазывают свои подшипники и кольца, так что недостающее количество смазки придется добавить самостоятельно. Подойдет Литол-24 в количестве 40 г, наносим смазку на сепаратор и ролики перед тем, как осуществить замену переднего ступичного п/ш Нивы.

1. В подготовленное отверстие поворотного кулака наставляем новую наружную обойму внутреннего и наружного роликоподшипника. Прессуем обоймы с обеих сторон, аналогично, как они были установлены в заводском исполнении.
2. Далее закладываем смазку на дорожки качения, размазываем её равномерным слоем.

1. Вставляем внутреннюю обойму, закрываем её сальником. Слегка нажимаем на пыльник оправкой нужного размера. Аналогично делаем с другой стороны, устанавливаем обойму и пыльник.

1. Теперь вставляем ступицу в поворотный кулак, а именно в отверстия установленных роликоподшипников.
2. Вставлять ступицу нужно ровно и без перекосов. В некоторых случаях, в зависимости от фактических посадочных диаметров, потребуется запрессовка через пресс. В данном случае применялась проставка.

1. Замена завершена. Устанавливаем собранный узел в обратной последовательности. О регулировке читайте далее.

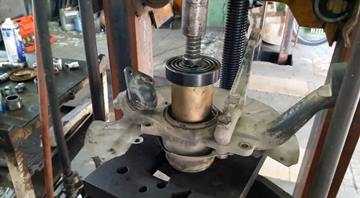

При отсутствии гидропресса или съемника замену производить с помощью молотка и оправки (или при помощи старого кольца). Такой вариант не рекомендуется, но для ознакомления продемонстирован на видео.

1. Наружная обойма вставляется в гнездо ступицы и забивается без перекоса через деревянную прокладку.
2. Для окончательной ее посадки можно взять трубу подходящего диаметра или оправку.
3. Затем внутрь вкладывается сепаратор, и производится сборка узла по обратному алгоритму.

Видео: «Способ замены подшипника ступиц без пресса»

Порядок регулировки зазора подшипника:

1. После сборки узла, затягиваем контргайку моментом 19,5 Н.*М (или 1,95 кгс.м), проворачивая в стороны саму ступицу.
2. Ослабляем обратно, и затягиваем уже моментом 6,8 Н*М (или 0,68 кгс.м).

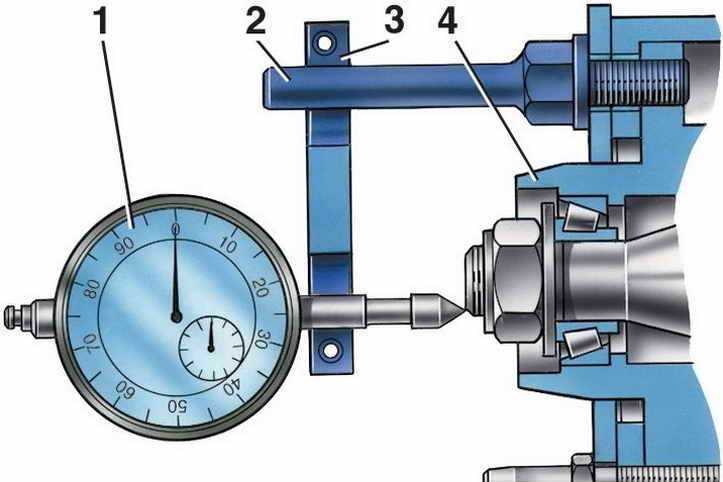

3. Проверяем зазор согласно схеме, пределы от 0,02 до 0,08 мм.
4. Стопорим контргайку, загибая края.

Важно знать о регулировки:
Рекомендуем посмотреть наглядно процесс регулировки на двух видеороликах, представленных ниже.

Видео: «Регулировка ступичных подшипников»

Видео: «Диагностика зазора в ступичном узле»

Советский вариант

ступичный подшипник, made in USSR

Данные подшипники можно найти в нескольких вариантах. Самое главное найти серию А. Что это такое? Это серия повышенной грузоподъемности. Не надо пугаться этих слов. Просто в обычных подшипниках для автомобилей, ролики в сепараторе установлены через один, а в данной серии (промышленной), «ролик к ролику». То есть расстояния между ними, фактически нет. Можно найти несколько хороших вариантов.  Первый вариант, подшипники 15 гпз, причем на рынке еще можно найти их в советском варианте. Это будет видно, по обозначению на подшипниках. Второй вариант, подшипники ЕПК (европейская подшипниковая корпорация).

набор для ремонта ступичного узла, подшипники ЕПК

основной русский вариант

ступичный набор, подшипники Курск

Данный комплект я собрал, когда начал дружить с “курскими подшипниками“. В набор входит два подшипника UBP, 2 манжеты из нитрильной резины и ступичная гайка. В данное время, это комплект, который представлен в прайсе и является основным для установки.

немецкий вариант

Ступичный подшипник нива – немецкий производитель подшипников Fag. Производит для нашего чудесного автомобиля ремонтный комплект. Состав: два подшипника, две манжеты, чуток смазки и центральная гайка. Говорить про качество, смысла особого нет, это производитель хай класса. Если установлены качественные ступицы, узел заправлен хорошей смазкой и установлены нормальные манжеты, пробег данного узла начинается от 100 тыс.

Замена подшипников ступицы Нивы Шевроле — советы специалиста и видео ремонта

1. Иногда в процессе замены сложно производить выпрессовку, из-за износа поверхностей. Здесь есть смысл использовать старые обоймы как наставки или же надо подрезать кольцо на поверхности ступицы болгаркой.
2. Приобретайте запчасти только в проверенных магазинах и торговых точках, имеющие сертификаты качества продукции. Обязательно проверяйте состояние изделия, внешний вид, наличие консервационной смазки, комплектацию, герметичность упаковки.
3. Во время ремонта проверьте подшипник полуоси на Шевроле. Это поможет съэкономить вам время и деньги при полной замене узла в сборке в автосервисе.
4. Видео ремонта ступичного узла с комментариями специалиста:

Видео: «Замена и установка с помощью пресса»

Видео: «Снятие и установка узла с заменой деталей»

Статьи по вашему авто от эксперта:

Лучшее на сайте:

Сохрани себе, пригодится!

Другие варианты

Конечно кроме данных производителей, есть масса других, но на клиентах я не экспериментирую. Долгое время мы работали с подшипниками LHA (словакия). Качество было на твердую четверку. Подшипники были в «черненых корпусах». Что это за покрытие не скажу, но пробег был очень хороший. Как это достаточно часто бывает в этой жизни, цена на «словаков» стала потихоньку расти. Кто виноват не скажу, но как только они стали сравнимы с подшипниками ЕПК, смысла с ними работать не стало совершенно.

В продаже появилось очень большое количество ступичных подшипников с пластиковым сепаратором. Производители и продавцы говорят о пониженной шумности узла. Но умалчивают об унизительно маленьком ресурсе этих подшипников. Много раз разбирали кулак, пластиковый сепаратор даже не находили, иногда его размалывает в пыль. Будьте внимательны.

Варианты усиления ступиц на Ниву

Неправильная регулировка зазора ступицы может обратиться для владельца автомобиля серьёзной проблемой. Последствия могут быть разными, от частого разрушения подшипников, что требует постоянной их замены, до заклинивания подшипника на ходу, разрушения ступичного узла и возникновения аварийной ситуации. Теоретически, каждый владелец знает, что для решения проблемы необходимо отказаться от конических подшипников в ступицах колёс. Существует два основных варианта решения проблемы: установка нерегулируемых ступиц или переделка деталей под двухрядные подшипники.

Установка нерегулируемых ступиц на Ниву

Первый вариант модернизации предусматривает покупку нового усиленного ступичного узла Нивы, который имеет значительные преимущества по сравнению со штатными изделиями.

Преимущества использования усиленного узла ступицы:

1. Исчезает надобность корректировки теплового зазора;
2. Повышается качество езды транспортного средства в условиях полного бездорожья за счёт усиленной ступицы и установки более надёжного и прочного подшипника;
3. Появляется возможность осуществить монтаж большей резины и колёсных дисков с увеличенным вылетом;
4. Закрытая конструкция подшипника и двойная защита пыльниками и сальниками с двух сторон предотвращает попадание в него воды, пыли и грязи, что значительно повышает срок его службы;
5. Уменьшается сила трения в подшипниках, что благоприятно отражается на динамике Нивы на дороге, увеличивается накат транспортного средства.

Комплект состоит из двух кулаков с запрессованными подшипниками, двух ступиц и двух пыльников

Важно при покупке уточнить, на сколько шлицов у вас ступица, чтобы не было неприятностей с установкой. Имеются комплекты на Ниву, которые идут на 22 шлица и на 24

Специалисты советуют производить установку усиленных узлов в сервисных центрах, однако, справиться с заменой можно и самому, так как для монтажа не потребуются никакие дополнительные доработки

Важно при установке новых деталей использовать также новые колёсные шпильки и гайку. А также необходимо провести смазку всех элементов для предотвращения их закисания и перед установкой суппорта, провести его очистку, что положительно скажется на ходе колодок транспортного средства

Единственным недостатком такого усовершенствования машины является высокая цена ступичного узла. Второй вариант усиления предусматривает переделку ступицы под двухрядный подшипник и характеризуется минимальными финансовыми затратами.

Переделка ступицы под двухрядный подшипник своими руками

Для переделки детали потребуется приобрести два двухрядных подшипника и стопорные кольца от Москвича 2141. Можно покупать штатные изделия или импортные аналоги подшипников. Импортные изделия характеризуются более высоким качеством.

Усиление ступицы предусматривает токарные работы, потому надо будет найти мастера, который согласится выполнить расточку ступицы под посадочный радиус новых подшипников 37 миллиметров, выточит усиленные внутренние и наружные опорные шайбы, толщиной десять с половиной миллиметров, и произведёт шлифовку поворотных кулаков согласно чертежам. Чертежи можно найти в интернете или создать самому, имея в наличии все необходимые детали

Особое внимание надо обратить на доработку поворотных кулаков, так как требуется координатная шлифовка изделий, и не каждый мастер возьмётся за эту работу

Некоторые специалисты советуют устанавливать подшипники от AUDI, тогда придётся осуществлять доработку только поворотных кулаков. Подшипники становятся без дополнительных переделок ступицы.

После проведения токарных работ остаётся только запрессовать изделие в ступицы и собрать нерегулируемые ступичные узлы в обратном порядке. Новый подшипник идёт уже со специальными резиновыми уплотнителями, потому потребность в установке штатных сальников отпадает. При сборке ступицы и тормозных дисков не забудьте поставить изготовленные опорные кольца.

Модернизированный узел ступицы в собранном виде устанавливается на транспортное средство, и гайка теперь зажимается как можно жёстче. Её регулировать больше не придётся.

Такая модернизация ступичного узла избавит владельца автомобиля от проблем с ним, гул во время движения больше не будет беспокоить.

Монтаж

Когда токарные работы завершены, приступаем к сборке узла. Здесь все проще – регулировка не требуется, а контргайка затягивается «от души». Можно не опасаться перетянуть ступицу, это практически невозможно.

Этапы работ:

• кладем поворотный кулак на ровную твердую поверхность;
• устанавливаем опорную шайбу и при помощи головки или стальной трубы аккуратно запрессовываем подшипник;
• устанавливаем вторую опорную шайбу, затем этими же инструментами аккуратно забиваем сальник;
• повторяем эти работы на противоположной стороне поворотного кулака;
• одеваем поворотный кулак на ступицу и затягиваем контргайку моментом около 200 Нм или с умеренным усилием;
• одеваем колесо, вращаем его и проверяем работоспособность подшипника;
• прикручиваем рулевую рейку и шаровые опоры.

Аналогичные работы проводим и на противоположной стороне автомобиля. После того, как закончен монтаж, едем и наслаждаемся – теперь замена может потребоваться не ранее, чем через 100 тыс. км пробега, а может быть и позже. Такую же гарантию дает производитель при условии, что установка была проведена правильно.

И напоследок – если вы будете обращаться к токарю, не забудьте взять с собой чертежи. Они представлены ниже:

Ступица:

Поворотный кулак:

Опорная шайба (по 2шт на каждую сторону):

В заключении

В результате на детали возникает микротрещина, которая может стать причиной печального исхода. Поэтому всегда следует быть внимательным на дороге.

Использование полноприводного режима, езда в сложных условиях за городом, жесткая подвеска требует от владельца автомобиля Нива Шевроле производить время от времени ремонт подшипников.

Требование к осуществлению передачи вращения сделало ее структуру более сложной, однако общий подход к строению узла и его конструктивные особенности остались такими же.

Данное устройство можно встретить во всех моделях АвтоВаза и в большинстве машин других автопроизводителей, в том числе Шевроле Нива.

Главным его свойством является возможность регулировки люфта. Данный колесный узел больше всего нагружается при движении и сильнее подвержен износу. Если наблюдать (можно также найти наглядное видео в интернете), то со временем можно оценить, как поэтапно увеличивается люфт, вместе с появлением осевого колебания колеса.

Однако не стоит очень сильно затягивать гайки, ведь необходимо оставить небольшой зазор с учетом теплового расширения металла. Любая деталь не является вечной, поэтому в некоторый момент времени у вас не получится сделать регулировку осевого люфт и потребуется замена.

Конструкция передней ступицы на Нива Шевроле

Ступица на авто является элементом, который соединяет колесо и вал привода. В ней есть два подшипника, которые и снижают силу трения при вращении на валу.

Схема ступицы в сборе.

Такой зазор может со временем эксплуатации и при истирании деталей увеличиваться. В таком случае колёса начинают колебаться на осях, что и является причиной преждевременного износа резины. Чтобы исправить ситуацию, следует своевременно менять подшипники ступиц.

Ступица в сборе на поворотном кулаке

Когда необходимо менять ступичный подшипника

При таком лифтовании будет повышенна нагрузка на ступичные подшипники.

Выделяются две причины, которые могут свидетельствовать о том, что подшипники надо менять. Это:

1. Повышенный люфт колеса и стуки в районе ступицы.
2. Скрежет или гул в районе ступицы.

Как диагностировать поломку ступицы

Наверняка каждый водитель хоть раз сталкивался с ситуацией, когда при езде слышен так называемый гул с потрескиванием. Появляться звук может на уровне скорости от 40 км/час и выше. Использование автомобиля с подобным признаком чревато не только опасностью для жизни водителя и пассажиров, а также серьезными последствиями для самого автомобиля. Вероятнее всего, заметить гул в нагруженном авто во время поворотов.

Выяснить, какой подшипник ступицы на износе, довольно просто: если со стороны колеса возникает шум при маневре поворота вправо, следует заменить левый подшипник

Аналогично при возникновении гула во время поворота налево – обратите внимание на правый подшипник

Существует несколько стадий износа ступичного подшипника:

• гул во время поворота;
• гул во время обычной езды на загруженном автомобиле;
• гул при езде на пустом автомобиле;
• постоянный гул, нарастающий во время поворотов;
• сильный гул, сопровождающийся хрустом, скрежетом и нерегулируемыми движениями автомобиля из стороны в сторону.

Что могло послужить причиной поломки подшипника Нива Шевроле:

• в 70% случаев поломка происходит из-за неподходящей смазки: ее качество, излишек или недостача вполне могут вывести из строя деталь;
• случается, что различные загрязнения и влажность проникают вглубь подшипника;
• это является причиной поломки в 18% случаев;
• также есть вероятность неправильной сборки деталей, что влечет за собой чрезмерную нагрузку, перегревы.

Чем чревата езда на автомобиле с испорченным ступичным подшипником? Существует немалая вероятность заклинивания колеса, что при езде на высокой скорости может закончиться плачевно. Вполне реально потерять управление автомобилем вследствие «ухода» колеса в сторону. Разведение тормозных колодок, также, является возможным последствием.

Признаки неисправности

Износ подшипника проявляется в виде следующих симптомов:

• Вибрация передних колес, которая может отдаваться в рулевое колесо или ощущаться в салоне.
• Стук или потрескивания в передней части машины при движении;
• Нагрев передних колес в районе оси.

При таких проявлениях нужно проверить состояние подшипников ступиц. Для этого следует поддомкратить автомобиль и покачать колесо в разные стороны. Люфт и стук в районе подшипника свидетельствует о необходимости замены и регулировки. Неисправность может проявляться и в виде шума при вращении колеса.

1. Греются ступицы

Важно понимать, что при торможении кинетическая энергия машины преобразуется в тепловую. В результате диски тормозов и ступицы, на которых они закреплены, сильно нагреваются

Нагрев детали во время движения, а не при торможении, говорит об износе данного подшипника или о его неправильной регулировке

Нагрев детали во время движения, а не при торможении, говорит об износе данного подшипника или о его неправильной регулировке.

Их вращение будет затруднено. Длительная эксплуатация машины в таком состоянии ведет к поломке подшипников и заклиниванию колеса.

Это интересно: Впускной коллектор ВАЗ 2114: характеристики, самостоятельная замена прокладки

2. Регулировочная гайка откручивается на ходу. Иногда такое случается буквально через 20-50 километров пробега. Явление наблюдается в трех случаях: мастер забыл закернить гайку, возникла несоосность между обоймами подшипников или в сопряжении ШРУСа со ступицей появился люфт.

Шариковый подшипник ступицы (штатная ступица)

Имя: ВикторРег.: 14.03.2011Сообщений: 28Откуда: СтавропольВозраст: 49Авто: ВАЗ 2121 1984г.

Рег.: 04.11.2008Сообщений: 1700Откуда: КрасноярскВозраст: 66Авто: 2123 -2007г.

Рег.: 14.11.2007Тем / Сообщений: 1 / 1238Откуда: ДнепропетровскВозраст: 54Авто: Нива 21213, 2002 г.в. карб.

Рег.: 07.06.2011Сообщений: 499Откуда: Беларусь, КоссовоВозраст: 58Авто: Фора ВАЗ-212180 2000 г. в. 1,7 л. моновпрыск .

Имя: ВикторРег.: 14.03.2011Сообщений: 28Откуда: СтавропольВозраст: 49Авто: ВАЗ 2121 1984г.

Рег.: 07.06.2011Сообщений: 499Откуда: Беларусь, КоссовоВозраст: 58Авто: Фора ВАЗ-212180 2000 г. в. 1,7 л. моновпрыск .

Имя: ВикторРег.: 14.03.2011Сообщений: 28Откуда: СтавропольВозраст: 49Авто: ВАЗ 2121 1984г.

Рег.: 07.06.2011Сообщений: 499Откуда: Беларусь, КоссовоВозраст: 58Авто: Фора ВАЗ-212180 2000 г. в. 1,7 л. моновпрыск .

Рег.: 03.08.2011Сообщений: 2Откуда: Ivanovo cytiВозраст: 41Авто: Нива 21213

Рег.: 20.08.2013Сообщений: 256Откуда: israel, netanyaВозраст: 57Авто: Ваз 2121, 1993

Рег.: 04.06.2006Тем / Сообщений: 2 / 222Откуда: Москва, САО, м. АэропортВозраст: 36Авто: Нива 21213

Рег.: 03.08.2011Сообщений: 2Откуда: Ivanovo cytiВозраст: 41Авто: Нива 21213

Рег.: 07.02.2010Сообщений: 25Откуда: БлаговещенскВозраст: 45Авто: ваз-2121, 1,6К,1989г.в.,Сцепа-Шнива,235-75-15 на Шнивовских штамповках и др.

Откатал два года, пробег более 42 тыр. Появился некритичный люфт в правом колесе, поменял подши, полёт нормальный. Спасибо г-ну Керасину, вполне себе жизнеспособная конструкция. (После замены штатной схемы — исчез люфт, появились тормоза (с первого качка. ), отпала необходимость в регулировке).

• Свежие записи
  • Как оцинковать кузов автомобиля своими руками
  • Как снять тормозной диск со ступицы
  • Как снять прикипевшее колесо со ступицы
  • Хомут на пыльник шруса как затянуть
  • Как снять обойму подшипника со ступицы
  • Правообладателям
  • Политика конфиденциальности
