Мираж-gsm-m4-03

Настройка контроллера

1. 1. 1. Основные параметры


         Основные параметры контроллера задаются на вкладкеКонфигурацияв
         полеОбщая
         конфигурация(рис.
         6.8).

         Рис. 6.8. ПолеОбщая
         конфигурация

         Число попыток постановки с неисправными
         шлейфами сигнализацииколичество
         попыток, после которого контроллер ставится на охрану
         независимо от состояния ШС (даже если некоторые ШС находятся
         в тревожном состоянии).


         ПРИМЕЧАНИЕ. Сведения об использовании этой
         функции см. в разделе9.1.3.



         Время задержки на постановку, сек:время,проходящее
         с момента постановки объекта на охрану, в течение которого
         при срабатывании ШС не формируется тревога (задержка навыход).
         Параметр предназначен для случаев, когда пользователь
         выполняетпостановку
         объекта на охранус
         помощью сенсорной клавиатуры, считывателя Touch Memory или
         скрытого выключателя, установленных внутри объекта, и затем
         покидает объект.

         ПРИМЕЧАНИЕ. Время задержки навход(задержки
         при снятии с охраны) настраивается в поле


         Конфигурация шлейфов(см.
         раздел6.3.2).



         Режим постановки по шлейфу № 1(Контролировать=
         включить,Не
         контролировать=
         отключить): если эта функция активирована, то контроллер
         автоматически встает на охрану при переходе ШС № 1 из
         состоянияТревогав
         состояниеНорма(например,
         при закрытии двери, оборудованной магнитоконтактным
         извещателем).

         Способ управления постановкойспособ
         постановки объекта на охрану / снятия с охраны.


         •
           Электронный ключ:кодилиэлектронный
           ключ (в зависимости от того, какой вариант был задан при
           настройке параметров пользователя).

           • Скрытый выключатель:переключатель
             с двумя положениями (на охране / снято с охраны).

           • Кнопка:кнопка,
             одно нажатие которой ставит объект на охрану, а
             следующее снимает и т. д.



             Оповещение «Задержанная тревога»: отправка
             событияЗадержанная
             тревогав
             момент срабатывания ШС при использовании алгоритма
             задержки на вход.

             Звуковое оповещение при постановке /
             снятии(Включить
             / Выключить):включение
             и отключение звукового оповещения о постановке и
             снятии.


Типы событий и алгоритмы оповещения в режиме централизованной и комбинированной охраны

Все события, фиксируемые контроллером, делятся на системные и тревожные.
Ктревожным
событиямотносятся
срабатывания ШС, а также возможное подавление оборудования.Системные
события— все остальные
(относятся к функционированию системы как таковой). В режиме
централизованной охраны для оповещения по системным и тревожным событиям
используются два различных алгоритма, разработанные исходя из
приоритетов. При оповещении о системных событиях приоритет —
гарантированная доставка информации с минимальными финансовыми затратами
(рис. 4.1). При оповещении о тревожных событиях приоритет —
гарантированная доставка информации за минимальное возможное время (рис.
4.2). На рисунках представлен порядок перехода к следующему каналу связи
в случае неполучения квитанции о доставке (при использовании двух сетей
GSM-связи).

ПРИМЕЧАНИЕ. Так как канал SMS не является квитируемым, то переход к
следующему шагу после отправки SMS-сообщения происходит независимо от
успешности его доставки.

ПРИМЕЧАНИЕ. Реализация алгоритма в каждом конкретном случае зависит от
того, какие каналы связи используются.

1

Если в ходе всего цикла событие не было успешно доставлено (контроллер
не получил квитанцию о доставке), то цикл начинает выполняться с начала
через 120 секунд. Интервал между последующими попытками лонгируется
(каждый раз удваивается) в целях экономии денежных средств до достижения
2 часов. Далее попытки выполняются с интервалом 2 часа до установки
связи.

Дополнительные возможности:

Возможности контроллера Мираж-GSM-A8-03 значительно шире, только проводных шлейфов у него 8. Вы можете использовать оставшиеся свободные шлейфы и подключить пожарные тепловые датчики (дымовые в гаражах не устанавливаются), контролировать затопление воды (например в погребе), загазованность, температуру в гараже. А если подсоединить блок реле Мираж-БР3 — управлять насосом, электрообогревателем. Подключив микрофон «Шорох», Вы сможете удалённо прослушивать свой гараж. Кроме того, если использовать радиотрансивер Мираж-TR, можно управлять сигнализацией при помощи радиобрелков Ладога КТС-РК.

1 Этап. Определяемся с местом установки контроллера Мираж-GSM-А8-03

Желательное место размещения центрального прибора охраны, с точки зрения тактики охраны, подальше от входа, «подальше от посторонних глаз», на высоте удобной для монтажа. Но есть проблема, связанная с тем, что гараж не имеет окон, но имеет, как правило, металлические ворота и металлическую крышу. Замкнутость пространства элементами конструкции и большое количество металла значительно ослабляет уровень GSM сигнала внутри закрытого гаража.

В комплект Мираж-GSM-А8-03» входит внутренняя антенна с улучшенными характеристиками приема сигнала, поэтому, сначала попробуйте использовать её. Закройте гараж изнутри и с помощью сотового телефона оцените уровень сигнала в предполагаемом месте установки. Для надежной работы контроллера Мираж-GSM-А8-03 нужно хотя бы два деления индикатора уровня сигнала на экране сотового телефона.

На выбранное место закрепите прибор через отверстия в основании корпуса (разборка корпуса смотри рис.5.3 инструкции на прибор). Проверяем правильность выбора места установки. Вставьте SIM-карту в прибор, установите АКБ, подключите его соблюдая полярность (программировать и подключать к другим цепям для этого необязательно). Прибор покажет уровень сигнала при включении в течении 4 секунд, а также после нажатия 2 раза на датчик вскрытия корпуса в левом верхнем углу (выйти — опять два раза). Для стабильной работы уровень сигнала должен быть «хорошим» (3 индикатора). После проверки отключите аккумулятор.

Если уровень сигнала плохой (1 индикатор) или вообще отсутствует необходимо использовать выносную антивандальную GSM антенну. Например: GSM антенна Antey 905(B) SMA антивандальная или антивандальная GSM антенна ТРИАДА-996 SMA. Кабель входит в комплект антенны и может иметь разную длину (1.5;3м), тип разъёма обязательно SMA. Разместить антенну лучше на крыше или на фасаде гаража как можно выше. Соответственно, контроллер нужно разместить на расстоянии длины кабеля.

Порядок работы!

Постановка по охрану: Закройте гараж и коснитесь электронным ключом лузы считывателя. Загорается выносной световой индикатор. Вы получаете SMS сообщение о постановке сигнализации под охрану. Снятие с охраны: Коснитесь электронным ключом лузы считывателя. Гаснет выносной световой индикатор. Вы получаете SMS сообщение о снятии сигнализации с охраны. Также Вы можете позвонить на сотовый номер SIM карты прибора и следуя голосовому меню поставить прибор под охрану или снять с охраны. Если в режиме охраны попытаться открыть дверь, ворота, проникнуть через крышу или пролом в стене, сигнализация зафиксирует взлом, перейдёт в состояние тревоги, световой индикатор будет мигать, сирена включиться на 15 минут, Вам и всем пользователям поступит сообщение о тревоге. Для отключения режима тревоги снимите сигнализацию с охраны. Возможные сервисные сообщения: отключено питание гаража 220В, Ваш баланс меньше 30руб., попытке подавления сети GSM, отключения GSM сети, порча аккумулятора, авария -вскрыт корпус прибора или закорочены шлейфы.

2 Этап. Монтаж датчиков и кабелей сигнализации.

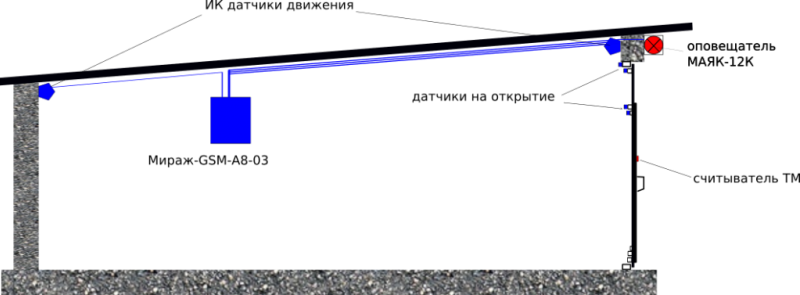

Разместите охранные датчики как показано на рисунке.

Оповещатель светозвуковой (на рисунке Маяк-12К) монтируем на фасаде как можно выше. Световой сигнал зависит от охранного режима прибора (горит — в режиме «охрана», мигает — в режиме «тревога»), звуковой сигнал включается в режиме тревога. Кабель соединяющий Маяк-12К с прибором лучше пропустить за ним через отверстие в стене.

Датчики на открывания двери и ворот лучше монтировать в верхней части (чтобы не мешались) и на расстоянии на более 20см со стороны открывания. Использовать нужно накладные гаражные датчики открывания на металл , например ИО102-26 (исполнение 00) , ИО102-20Б2П, ИО102-20Б2М (для подъемных ворот ИО102-20А2М или ИО102-20А2П). Они состоят из двух (как правило по внешнему виду одинаковых) частей: магнитоуправляемый герметичный контакт (геркон) с проводом подключения и ответная магнитная часть. Магнит крепится на открывающемся элементе конструкции — воротах, а геркон на раме ворот или верхней балке. Для двери — магнит на дверь, а геркон на каркас ворот. Рабочий зазор (максимальное расстояние между герконом и магнитом при котором геркон замкнут) для гаражных датчиков большой (30мм на металле) и позволяет установить их на грубых металлических конструкциях с большим зазором и люфтом. Закрепите магнитную и напротив герконовую половинки с помощью саморезов по металлу (например 3.5х25 предварительно просверлив отверстие сверлом 3мм). Закрепите также соединительные коробки. Гибкий переход необходим, если в открывающуюся створку ворот встроена дверь, для надежной многолетней передачи контакта на дверной геркон. Закрепите с помощью саморезов соединительные коробки гибкого перехода. Если ворота состоят просто из двух створок, то дверной геркон и гибкий переход не монтируем, а оконечный резистор шлейфа S1 устанавливаем на соответствующие клеммы прибора.

Считыватель электронных ключей ТМ устанавливаем снаружи на раме ворот или на стену (на фасаде). Его в принципе можно установить и на ворота, использовав свободную пару гибкого перехода, но подсветку считывателя тогда придётся не использовать. Если ключи не предполагается использовать (постановка/снятие SMS командой, через голосовое меню, через мобильное приложение), значит считыватель просто не монтируется.

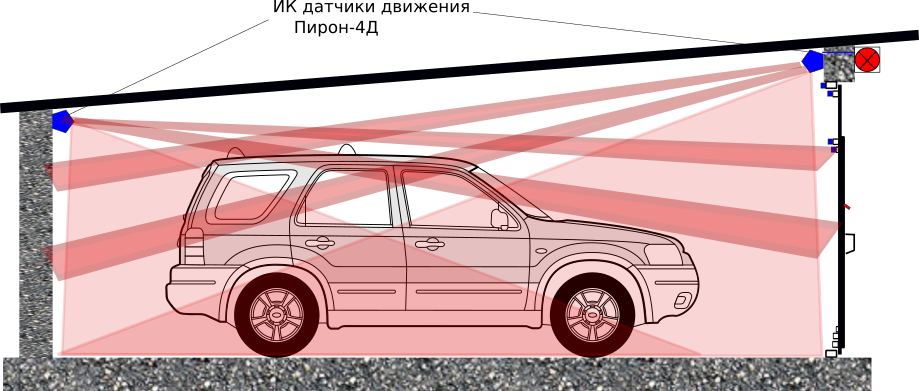

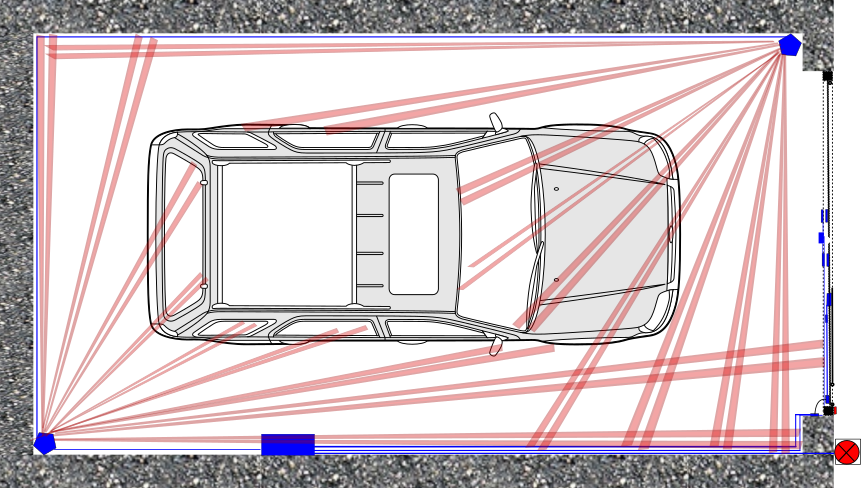

ИК датчики движения имеют угол обзора 90 градусов, поэтому их лучше разместить в углах гаража. Монтировать датчики (согласно инструкции на датчик) положено на высоте 2,3м. В виду того, что гаражи как правило не высокие, установите ИК датчики как можно выше. Датчики должны «обхватывать» весь объём гаража как показано на рисунке.Возможно для этого датчик придётся слегка направить вверх, например с помощью кронштейна. ИК датчики нужно использовать с защитой от животных, если могут появиться грызуны. Есть особенность применения сигнализации зимой, если в холодный не отапливаемый гараж Вы въехали на автомобиле с горячим двигателем. Воздушный конвекционный поток от горячего капота автомобиля может вызывать ложное срабатывание ИК датчиков, поэтому для надёжной постановки под охрану дождитесь охлаждения двигателя, поставив на охрану позже командой с телефона (в крайнем случае можно заклеить сектора линзы датчика «смотрящие» над капотом клейкой бумагой).

Прокладку проводов по стенам гаража лучше производить в гофрированной пластиковой трубе диаметром 16мм и более или в кабель каналах для защиты от случайного механического повреждения проводов. Для соединения датчиков с контроллером «Мираж-GSM-А8-03» используйте кабель КСПВ х0.5, КСПВ4х0.4, КСПВ4х0.2, КСПВГ4х0.2 (напряжения и токи низкие, поэтому подойдёт любой 4-х жильный кабель). Соедините датчики и приборы согласно схеме. Электропитание 220В на прибор можно подать кабелем ШВВП2х0,5, ШВВП2х0,75 или другим 2-х жильным электрокабелем. Контроллер имеет пластиковый корпус и надежную гальваническую развязку по питанию, поэтому заземлять его не нужно.

ПОДСОЕДИНИТЕ К КЛЕММАМ НЕИСПОЛЬЗУЕМЫХ ШЛЕЙФОВ ПРИБОРА ОКОНЕЧНЫЕ РЕЗИСТОРЫ (на схеме S5-8)!

Подсоедините датчики, светозвуковой оповещатель и считыватель электронных ключей по схеме, приведённой ниже.

Временные характеристики оповещения

В приведенных ниже таблицах 5 и 6 указаны типовые временные значения,
характерные для функционирования сетей сотовой связи в штатном режиме.
Однако необходимо учитывать, что время установки коммутируемого
соединения (первый этап) зависит от текущей загруженности сети связи и
приемного оборудования. Перегрузка сотовых сетей увеличивает время
доставки событий. Использование для приема событий одного модема при
значительном количестве объектов может привести к превышению нагрузочной
способности пультового оборудования и увеличению времени реакции ПЦНМиражна
тревожное событие.

Таблица 5. Временные характеристики оповещения в режиме централизованной
охраны

Канал оповещения	Время оповещения
TCP/IP	Время обмена информацией между контроллером и ПЦНМиражравно 1—2 секундам. Если TCP/IP-соединение отсутствовало, то для установки соединения с сервером ПЦНМиражнеобходимо 10—15 секунд.
DATA	Первый этап. Время установки соединения: 8— 10 секунд (не тарифицируется).
Второй этап. Время обмена информацией между контроллером и ПЦНМираж: 15 секунд (тарифицируется), включая аутентификацию, передачу команд, запросов, данных.
SMS	Время отправки одного сообщения: 1,5—2 секунды. Время доставки сообщения на ПЦНМираж: 7—10 секунд. Размер сообщения ограничен.

Таблица 6. Временные характеристики оповещения в режиме автономной
охраны

Канал оповещения	Время оповещения
VOICE	Время дозвона до пользователя: 5—15 секунд.
SMS	Время отправки одного сообщения: 1,5—2 секунды. Среднее время доставки сообщения пользователю: 5—10 секунд.

Технические характеристики

Технические характеристики контроллера представлены в таблице 2.

Таблица 2. Технические характеристики контроллераМираж-GSM-AX4-01

Параметр	Значение
Количество сетей связи стандарта GSM/GPRS 900/1800	2
Время доставки события по каналу TCP/IP GPRS, секунд	1—2
Время доставки события по другим каналам, секунд	до 10
Период тестирования канала связи, секунд	от 10
Напряжение питания, В	5
Ток питания, А	1
Время работы в автономном режиме, ч	не менее 5
Количество собственных ШС	4
Напряжение ШС, В	4
Количество логических разделов	1
Количество ключей Тouch Мemory в режиме автономной / централизованной охраны	до 8 / 32
Количество выходов типаоткрытый коллектор	2
Ток потребления в дежурном режиме, мА	95
Ток потребления в режиме связи, мА	480
Максимальный ток потребления, мА	560
Суммарный максимальный ток нагрузки выходов типа открытый коллектори выходов +12 В, мА	100
Аккумуляторная батарея	Li-Po, 1800 мА*ч
Диапазон рабочих температур при использовании штатной АКБ, °С	от 0 до +55
Габаритные размеры, мм	210 х 118 х 44
Материал корпуса	ABS-пластик

Подключение проводных охранных извещателей и охранных ШС

Для контроллеров STEMAX серии MX, STEMAX серии FX, STEMAX серии SX, Мираж-GSM-M8-04, Мираж-GSM-А4-04 и Мираж-GSM-А8-04

При подключении охранных шлейфов сигнализации (ШС) с нормально разомкнутыми извещателями необходимо включить резистор 5,6 кОм в цепь параллельно.

При подключении охранных ШС с нормально замкнутыми извещателями необходимо включить резистор 5,6 кОм в цепь последовательно.

Одновременное подключение к одному ШС охранных извещателей с нормально замкнутыми и с нормально разомкнутыми контактами реле выполняется по схеме, представленной ниже.

Любое изменение величины сопротивления, вызванное срабатыванием извещателей или механическим повреждением ШС, превышающее заданные пределы, приводит к формированию события:

• событие «Тревога, короткое замыкание» формируется для охранного ШС, если сопротивление на ШС в режиме сработки составляет Rшс ≤ 3,6 кОм.
• событие «Тревога, обрыв» формируется для охранного ШС, если сопротивление на ШС в режиме сработки составляет Rшс ≥8,2 кОм.

Создание пользователей

Для создания пользователя щелкните левой кнопкой мыши по пустой строке
на вкладке

Пользователи(рис.
6.4).

Рис. 6.4. Пустая строка пользователя

В открывшейся карточке пользователя укажите: имя пользователя; номер
телефона; пароль доступа к контроллеру (рис. 6.5).

Рис. 6.5. Карточка пользователя

Для того чтобы задать код или электронный ключ для постановки на охрану
/ снятия с охраны, щелкните левой кнопкой мыши по значению в полеКод/ключ
постановки/снятия(при
создании нового пользователя в нем указаноНе
настроен). Откроется окноНастройка
идентификации(рис. 6.6).

Рис. 6.6. ОкноНастройка
идентификации

Для того чтобы задатькод,
укажите сочетание из четырех цифр от 1 до 4 в поле ввода в окне

Настройка идентификации.

Для того чтобы задатьэлектронный
ключ, нажмите кнопкуПрочитать
электронный ключи, когда
откроется окноЧтение
электронного ключа, прикоснитесь ключом к считывателю.

ПРИМЕЧАНИЕ. Схему подключения к контроллеру считывателя
электронных ключей см. вприложении
1.

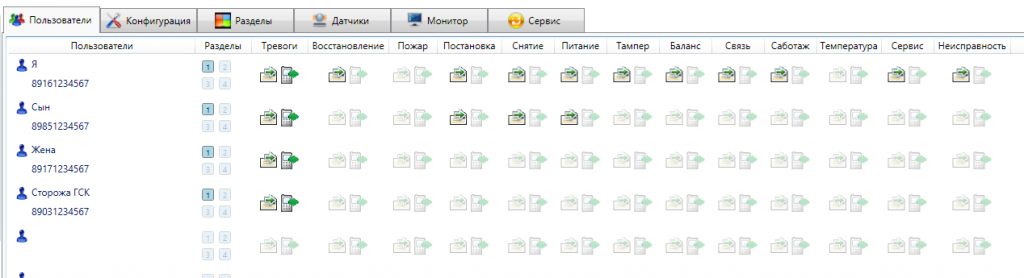

После создания пользователей выберите способы их оповещения о различных
типах событий, щелкнув левой кнопкой мыши по соответствующим значкам
(рис. 6.7).

ПРИМЕЧАНИЕ. Сведения о типах и подтипах событий см. вприложении
2.

Рис. 6.7. Настройка оповещения

3 Этап. Включение, программирование и проверка действия системы.

После проверки всех соединений подайте на прибор питание 220В и подключите аккумулятор соблюдая полярность. Прибор произведёт тестирование всех цепей и индикаторов. Подключите компьютер к прибору (кабель USB входит в комплект) с установленной программой конфигурирования (установите с диска входящего в комплект или скачайте на сайте http://privategsm.ru/) и запрограммируйте прибор. Вообще, программирование удобней произвести дома, подключив к контроллеру компьютер и аккумулятор, соблюдая полярность. Запрограммированные установки прибора не сбрасываются при отключении питания. При подключении кабелем USB, при запущенном «конфигураторе», компьютер находит прибор — новое устройство. Далее, переходя по пунктам меню по очереди создаем раздел, вносим необходимые параметры.

Название: Гараж №___ Способ управления постановкой: Электронный ключ Введите номер SIM карты, оператора, оповещение о балансе Пользователи: введите данные пользователей, телефоны оповещения и о каких событиях сообщать и электронные ключи управления.

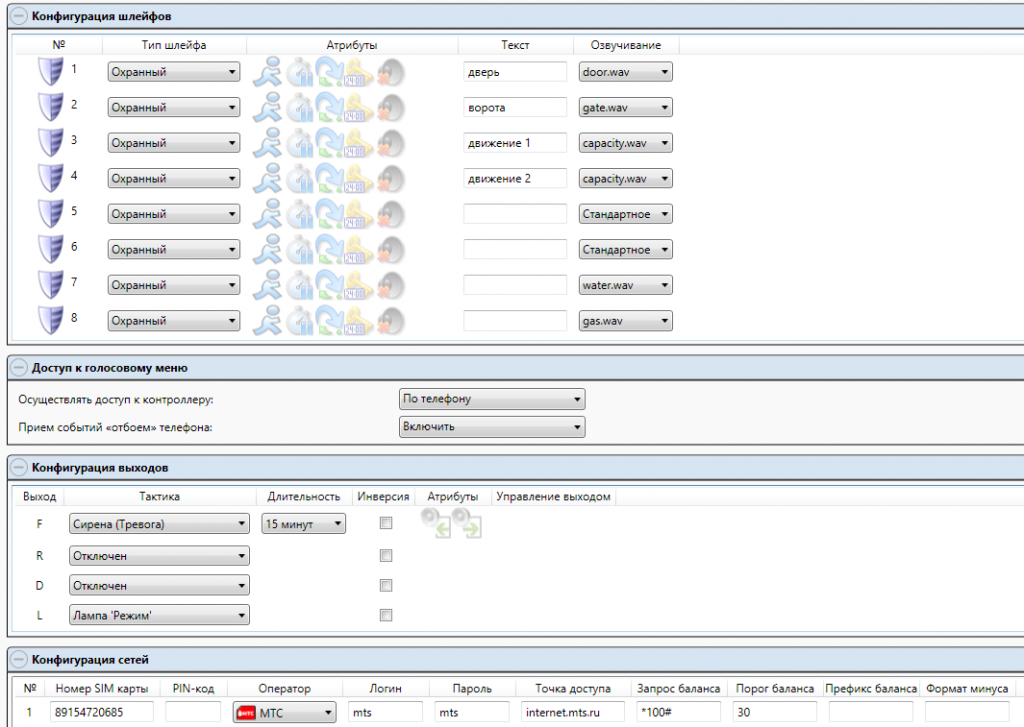

• Конфигурация:
• 1,2,3,4 шлейфы программируем как охранные без задержки на вход и выход.
• Выход F — «Сирена тревога».
• Выход L — «Лампа режим» ( световой индикатор на охране — горит, в тревоге мигает).
• Порог оповещения баланса 30руб.
• Запишите в прибор выбранные установки («Записать»). Отключите компьютер.

Функциональная схема контроллера Мираж-GSM-AX4-01

1. 1. 1. • система передачи извещений (СПИ);

         • приемно-контрольный прибор (ПКП);

         • модуль управления питанием (МУП).

           Микроконтроллер выступает в качестве связующего и
           управляющего звена.

           Рис. 3.1. Функциональная схема контроллера

      2. • Прием извещений и реализация оповещения согласно
           используемым алгоритмам.

         • Управление коммутатором SIM-карт.

         • Поддержка двух сетей сотовой связи стандарта
           GSM/GPRS-900/1800.

         • Двухсторонний квитируемый обмен данными между
           контроллером и ПЦНМиражпо
           каналу TCP/IP GPRS.

         • Квитируемые передача и прием данных по каналу DATA.

         • Отправка и получение SMS-сообщений, выполнение и прием
           голосовых звонков.

         • Контроль доступности каналов связи.

         • Дистанционная и локальная замена встроенного
           программного обеспечения контроллера.

         • Автоматическое оповещение о состоянии источников
           питания.

         • Многоуровневая защита от несанкционированного
           дистанционного доступа.

         • Встроенная система диагностикиМираж-Suite.

      3. • Контроль охранных шлейфов сигнализации.

         • Управление режимом работы с помощью встроенной сенсорной
           клавиатуры.

         • Контроль и управление периферийными устройствами (такими
           как тампер, считыватель Touch Memory, панель индикации).

         • Запись и чтение информации в журнале событий.

         • Звуковая и световая сигнализация.

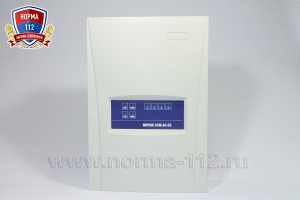

1. 1. Внешний вид контроллера представлен на рис. 3.2.
      Контроллер выполнен в корпусе из АБС- пластика, состоящем из
      двух частей:основания
      контроллераикрышки
      контроллера, которые соединяются с помощью защелок и винта.
      В центре крышки контроллера находитсялицевая
      панельсо
      светодиодными индикаторами и сенсорными клавишами (см. раздел3.5).
      На основании контроллера закреплена плата контроллера с
      интегрированным GSM-модемом (см.приложение).
      В основании контроллера имеется отсек для АКБ, а также выполнено
      отверстие для провода кабелей питания и дополнительного
      оборудования.

      ПРИМЕЧАНИЕ. Предусмотрена возможность крепления
      контроллера на DIN-рейку. ПРИМЕЧАНИЕ. Схему платы контроллера и
      внешних подключений см. вприложении
      1.

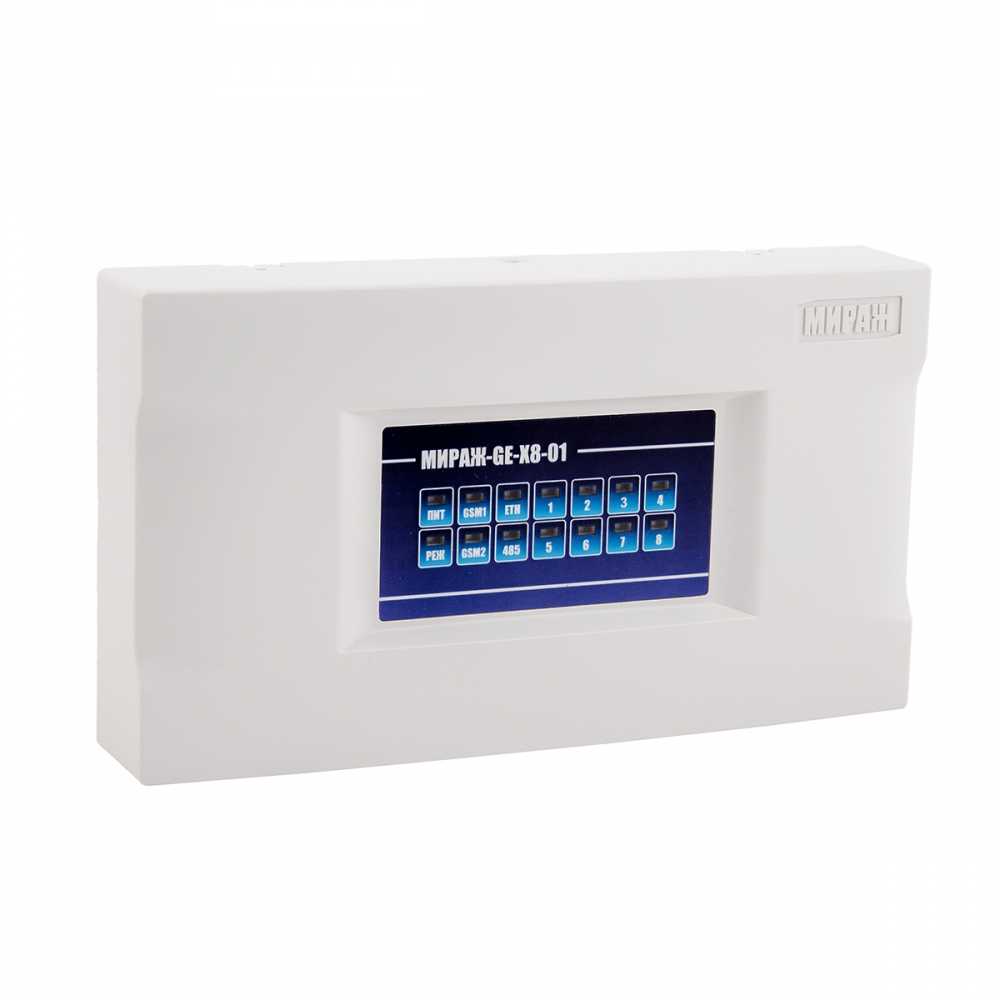

      Рис. 3.2. Внешний вид контроллера (вид спереди)

На лицевой панели контроллера (рис. 3.3) расположены сенсорные клавиши
(1, 2, 3, 4), а также светодиодные индикаторы, описанные в таблице 3.

Индикатор	Значение
ПИТ	Наличие питания
РЕЖ	Режим работы контроллера (на охране / снят с охраны)
GSM1	Доступность основной сети сотовой связи
GSM2	Доступность резервной сети сотовой связи
1, 2, 3, 4	Состояние ШС и нажатия клавиш

Устройство оконечное объектовое приемно-контрольное c GSM коммуникатором

Контроллер позволяет решать масштабные задачи частного охранного, пожарного и технологического мониторинга недвижимости (квартиры, коттеджи, неотапливаемые дачи и гаражи, комплексы построек) с применением как проводных, так и радиоканальных извещателей.

— расширение до 20 шлейфов сигнализации за счет подключения сетевой контрольной панели Мираж-СКП12-01 (контрольную панель нельзя использовать совместно с модулем STEMAX UN Livi); — подключение до 64 радиоизвещателей Livi за счет модуля STEMAX UN Livi; — питание активных пожарных извещателей по двухпроводному ШС; — контроль исправности пожарного ШС с автоматическим выявлением обрыва и короткого замыкания, световая и звуковая сигнализация неисправности, формирование извещений о неисправности; — управление постановкой на охрану и снятием с охраны кодовыми панелями Мираж-КД-03 и Мираж-КД-04, считывателями STEMAX RFID и STEMAX TM, радиобрелоком, скрытым выключателем или кнопкой — локальное конфигурирование через USB-интерфейс и удаленное конфигурирование по каналу TCP/IP GPRS, через голосовое меню и SMS-команды; — локальная и дистанционная замена встроенного программного обеспечения контроллера; — сохранение информации в журнале событий.

(208944) — Аккумулятор 12В/7А*ч, для резервного питания при отключении 220В (219819) — Мираж-БР-03 релейный блок промежуточный, для коммутации 220В/5А (223240) — Мираж-ТД-01 датчик температурный проводной, для контроля температуры (236817) — Мираж-КД-03 кодовая панель, для постановки и снятия с «охраны» (282057) — МИРАЖ-КД-04 (black), Клавиатура черная (273401) — STEMAX TM, Считыватель ключей ТМ (253932) — STEMAX RFID, Считыватель идентификаторов Mifare (217864) — Антенная GSM выносная, на магнитном основании (223813) — M-20, микрофон активный миниатюрный (229481) — Мираж-CКП12-01 расширитель проводных зон (288582) — Livi RTRM, Ретранслятор

Радиоканальные устройства (253931) — STEMAX UN Livi, Блок расширения (262350) — Livi CS, Извещатель охранный точечный магнитоконт. радиокан. (288583) — Livi CSM, Извещатель охранный точечный магнитоконтактный малогабаритный (262352) — Livi FS, Извещатель пожарный дымовой опт.-электрон. радиокан (272266) — Livi GS, Извещатель охранный поверхностный звуковой радиокан (272263) — Livi Key Fob, Радиоустройство (262353) — Livi LS, Извещатель утечки воды (262351) — Livi MS, Извещатель охранный оптико-электронный радиоканал. (272272) — Livi MSW, Извещатель охранный оптико-электронный радиоканал. (272268) — Livi Relay, Блок релейный (280941) — Livi Relay 12/24, Блок релейный (262355) — Livi RFID, Считыватель (272262) — Livi RTR, Ретранслятор (272264) — Livi Siren, Оповещатель звуковой радиоканальный (272267) — Livi Socket, Блок релейный (272269) — Livi TS, Датчик температуры (288584) — Livi HTS, Извещатель температуры радиоканальный (272265) — Livi VS, Извещатель изменения положения радиоканальный (278116) — Livi US, Радиопередающее устройство (РПД)

Режимы работы контроллера

Принцип работы контроллера основан на постоянном контроле состояния ШС.
Любое полученное событие сохраняется в памяти контроллера и передается
на сотовые телефоны пользователей и/или ПЦНМираж.

Контроллер может использоваться в режимеавтономнойохраны
(с передачей событий на сотовые телефоны пользователей), в режимецентрализованнойохраны
(с передачей событий на ПЦНМираж)
и вкомбинированномрежиме
(с передачей событий как на ПЦНМираж,
так и на сотовые телефоны пользователей).

В режимеавтономнойохраны
для оповещения используются SMS-сообщения и голосовые звонки. Настройка
осуществляется локально с помощью персонального компьютера (см. раздел6.1—6.4)
или сенсорной клавиатуры (см. раздел6.6.1)
либо дистанционно с помощью голосового меню (см. раздел6.6.2)
или SMS-команд (см. раздел6.6.3).
Обновление программного обеспечение осуществляется локально с помощью
персонального компьютера (см. раздел6.7).

В режимецентрализованнойохраны
события передаются на ПЦНМираж(см.Руко
в о д ство

д исп е тче р а ПЦН МиражиРуко
в о д ство ад министрато р а ПЦН Мир аж,
доступные на веб-сайте ООО

«НПП «Стелс») по каналам TCP/IP GPRS, DATA, SMS, а канал
VOICE используется для тестирования (см. раздел4.3).
Настройка и обновление программного обеспечения могут осуществляться
локально по интерфейсу USB или дистанционно по каналу TCP/IP GPRS или
DATA (см. раздел7.7).

Режимкомбинированнойохраны
— использование контроллера в режиме централизованной охраны,
совмещенное с передачей SMS-сообщений на сотовые телефоны пользователей.
