Впускные и выпускные клапаны газораспределительного механизма ГРМ двигателя УМЗ-4216 расположены в головке блока цилиндров вертикально в ряд.
Привод клапанов осуществляется от распределительного вала через толкатели, штанги толкателей и коромысла. Распределительный вал ГРМ двигателя УМЗ-4216 чугунный с отбелом до высокой твердости кулачков. Имеет пять опорных шеек и шестерню привода масляного насоса.
Привод распределительного вала осуществляется от парой косозубых шестерен. Обе шестерни имеют по два резьбовых отверстия для съемника.
Осевое перемещение распределительного вала ограничивается стальным упорным фланцем. Рабочий зазор 0,1-0,2 мм между ступицей шестерни и упорным фланцем обеспечивается тем, что распорное кольцо зажатое межу шестерней и шейкой распределительного вала, толще упорного фланца.
Правильность фаз газораспределения ГРМ двигателя УМЗ-4216 обеспечивается установкой шестерен по меткам.
AUTOFIZIK.RU / авторемонт
Снимаем двигатель с автомобиля (см. Снятие двигателя) и очищаем его снаружи от грязи и масла.
Снимаем масляный фильтр и правый кронштейн опоры силового агрегата.
Закрепляем двигатель на стенде за шпильки правого кронштейна опоры. Вынимаем масляный щуп. Снимаем крыльчатку вентилятора, ремни привода агрегатов, генератор и стартер.
Ключом «на 24» ослабляем затяжку штуцера и поворачиваем его краном вверх. Ключом «на 19» отворачиваем кран масляного радиатора.
Окончательно отворачиваем штуцер с клапаном.
…и снимаем датчик указателя давления масла. Накидной штуцер датчика уплотнен двумя шайбами.
Отворачиваем датчик аварийного давления масла(см.
Замена датчиков системы смазки). Снимаем топливный фильтр тонкой очистки (см. Замена фильтра тонкой очистки топлива).
Снимаем топливный насос (см.
На каких автомобилях чаще встречается данная проблема
Проблема с кодом P0336 может встречаться на различных машинах, но всегда есть статистика, на каких марках эта ошибка присутствует чаще. Вот список некоторых из них:
- Audi
- BMW
- Buick (Бьюик Парк Авеню)
- Cadillac
- Chery (Чери Амулет)
- Chevrolet (Шевроле Авео, Камаро, Каптива, Круз, Лачетти, Тахо, Траверс)
- Citroen (Ситроен С3, С4, С5)
- Daewoo (Дэу Матиз)
- Dodge (Додж Нитро)
- Ford (Форд Мондео, Транзит, Фокус, Фьюжн)
- Honda (Хонда Аккорд, Стрим, Фит, Цивик)
- Hummer H2
- Hyundai (Хендай Гетц, Гранд Старекс, Н1, Санта фе, Элантра, ix35)
- Isuzu
- Kia (Киа Оптима, Пиканто, Сид, Соренто, Спортейдж)
- Land Rover (Ленд Ровер Фрилендер)
- Mazda (Мазда RX-8)
- Mercedes (Мерседес w211)
- Mitsubishi (Митсубиси Паджеро, L200)
- Nissan (Ниссан Патфайндер, Х-Трейл)
- Opel (Опель Антара, Астра, Инсигния)
- Peugeot (Пежо 206, 207, 307, 308, 407, Партнер)
- Pontiac (Понтиак Бонневиль, Гранд АМ)
- Porsche (Порше Кайен)
- Rover
- Ssangyong (Саньенг Актион, Кайрон)
- Toyota
- Volvo (Вольво xc90)
- ВАЗ 2107, 2110, 2112, 2114, 2115
- Газель Бизнес, Камминз, Некст, Соболь, ЗМЗ 405, УМЗ 4216
- Лада Гранта, Калина, Нива, Приора
- Уаз
С кодом неисправности Р0336 иногда можно встретить и другие ошибки. Наиболее часто встречаются следующие: P0017, P0131, P0137, P0302, P0303, P0335, P0337, P0338, P0339, P0441, P2105.
Шкив коленвала змз
От истории переходим к практике и нашим двигателям.
Наверное, я никогда бы не взялся изучать этот вопрос, если бы не проблемы с этим узлом. Качество нашей резины никогда не было супер. Проходит время, резина стареет и начинает трескаться. Демпфер крутильных колебаний начинает сползать и «грызть» как крышку цепей, так и поддон двигателя. Снимаем шкив. Снимаем «болванку», удаляем остатки резины. Балансируем в минимальном объеме шкив коленвала змз, ставим все на место и едем дальше. Могу сказать, что таких операций, я провел несколько. На сроке службы двигателя или коленвала это никак не повлияло.
Действительно треснул и развалился коленвал. Обычно это происходит на 405 и 409 двигателях. Здесь причина проста. До определенного года коленвалы делали на одном заводе, а потом производство перенесли на другой и «понеслось». Скорее всего речь идет о нарушении технологии производства
Есть или нет демпфер крутильных колебаний, это вообще неважно. Если на волгах и газелях до определенного года поломка «колена» была единичным случаем, то сейчас этому никто не удивляется.
Резюме. Демпфер крутильных колебаний нужен там, где двигатель выдает большой крутящий момент. Два ярких примера. Из современных двигателей это дизеля с прямым впрыском. Владельцы дизельных «иксов» BMW, опережая друг друга, бегают по разборкам в надежде отыскать живой шкив с демпфером. На эти же грабли наступили белорусские «конструктора», когда на дизеля серии Д-245 поставили турбины. Крутящий момент повысили, но коленвалы стали расходным материалом. Мое мнение следующее: на двигателях, которые только «мечтают» о больших моментах и мощностях, демпфер крутильных колебаний, это не более чем дань моде.
Как устранять ошибку P0336?
Вот пошаговое руководство, как профессиональный автомеханик будет диагностировать код неисправности P0336. Вы можете выполнить эти шаги самостоятельно.
Подключите автомобильное зарядное устройство
Прежде чем начать диагностику кода P0336, убедитесь, что автомобильное зарядное устройство подключено. Это необходимо для того, чтобы аккумулятор не разряжался, что может привести к появлению дополнительных кодов неисправностей.
Подключите OBD2 сканер
Сканер OBD II — это инструмент для диагностики и сканирования, который считывает информацию, содержащуюся в коде неисправности. Сканер может быть двух типов — обычное устройство для чтения кодов ошибок или для расширенного сканирования.
Мы рекомендуем пользоваться расширенным сканером, поскольку он может также записывать данные.
Подключите сканер к диагностическому порту OBD2 и считайте все сохранённые коды неисправностей и данные стоп-кадра (если есть). Эта информация может помочь, если неисправность окажется прерывистой.
Визуальный осмотр
Начните с визуального осмотра всех связанных жгутов проводов и разъемов
Обратите внимание на провода, датчики, разъёмы, загрязненные моторным маслом, охлаждающей жидкостью или жидкостью гидроусилителя руля. Известно, что жидкости на основе нефти разъедают защитную изоляцию проводки и приводят к коротким замыканиям или разрывам в цепи и, возможно, к появлению P0336
Проверка сопротивления датчика
Обычно на датчике должно быть три провода — плюс, земля и сигнал на ЭБУ. Это базовая схема. Могут быть и другие цепи выходного сигнала, поэтому посмотрите схему проводки для вашего автомобиля. Используя мультиметр, проверьте их.
Большинство автомобилей используют напряжение 5 вольт. Если эталонное напряжение и цепь заземления соответствуют спецификации, перейдите к следующему шагу.
Отсоедините электрический разъем от ДПКВ и проверьте его, следуя рекомендациям производителя, используя мультиметр. Замените датчик, если значения сопротивления датчика не соответствуют спецификации производителя. Если все значения сопротивления цепи ДПКВ соответствуют документации производителя, перейдите к следующему шагу.
Проверка осциллографом
Подсоедините датчик коленвала. Подключите положительный измерительный провод осциллографа к сигнальному проводу жгута проводов ДПКВ, а отрицательный провод — к заземлению ДПКВ. Выберите соответствующую настройку напряжения на осциллографе и включите его.
Когда трансмиссия находится в парковочном или нейтральном положении, а двигатель работает на холостом ходу (или проворачивается), наблюдайте форму сигнала на осциллографе. Сосредоточьтесь на неожиданных пиках или сбоях в волновой форме сигнала.
Если вы заметили пики, осторожно пошевелите жгут проводов и разъем датчика, глядя на форму сигнала. Попытаётесь определить, является ли проблема слабым соединением или неисправным ДПКВ
Также обращайте внимание на отсутствующие блоки напряжения в форме сигнала. Это может означать износ или повреждение зубчатого шкива коленвала
Также проверьте магнитный наконечник ДПКВ на наличие металлического мусора и очистите его при необходимости. Если форма сигнала нормальная, перейдите к следующему шагу.
Снова подключите измерительные провода осциллографа к тем же цепям на разъёме ЭБУ и наблюдайте форму сигнала. Если обнаружены изменения в форме сигнала, относительно того, когда измерительные провода были подключены рядом с датчиком, значит есть обрыв цепи или замыкание между разъемом ДПКВ и разъёмом блока управления. Если форма сигнала здесь такая же, как у разъема датчика коленвала, перейдите к следующему шагу.
Проверка проводки
Отсоедините разъёмы от всех соответствующих контроллеров и начните тестирование отдельных цепей с мультиметром. Неотключение может привести к повреждению ЭБУ. Замкнутые или разомкнутые цепи должны быть отремонтированы или заменены.
Если обрывов и замыканий не обнаружено, значит есть дефект в прошивке блока управления.
Почему трудно снять шкив
Видео:Как снять шкив коленвала ЗМЗ 405-406Скачать
№1. В зависимости от конструкции двигателя марки и модели автомобиля, сложность демонтажа шкива бывает разной. В некоторых машинах есть много места для комфортного проведения ремонтных работы, в некоторых — очень мало свободного места. Элементы конструкции шкива закрывают шкив.
По строению шкивы тоже бывают разные, есть 2 вида:
У демпферных шкивов в конструкции есть доп внешнее кольцо с резинкой, которое поглощает вибрации, микроколебания.
Перед тем, как начать снимать шкив, надо ослабить натяжные гайки-болты, снять ремень генератора и гидроусилителя (ГУР).
№2. В заводской сборке, шкив сажается на коленчатый вал двигателя, прижимается болтом или гайкой и затягивается с большой силой сжатия. Таким образом, заводская сборка очень крепкая. Поэтому, если ни разу не снимали шкив, то демонтировать в первый раз будет сложнее.
Кроме затяжки с максимально допустимой силой специальным динамометрическим ключом, в процессе эксплуатации, двигатель сильно нагревается, резьбовое соединение еще сильнее затягивается и прикипает. А снаружи воздействуют внешние факторы, из-за которых резьбовое соединение может подвергаться коррозии.

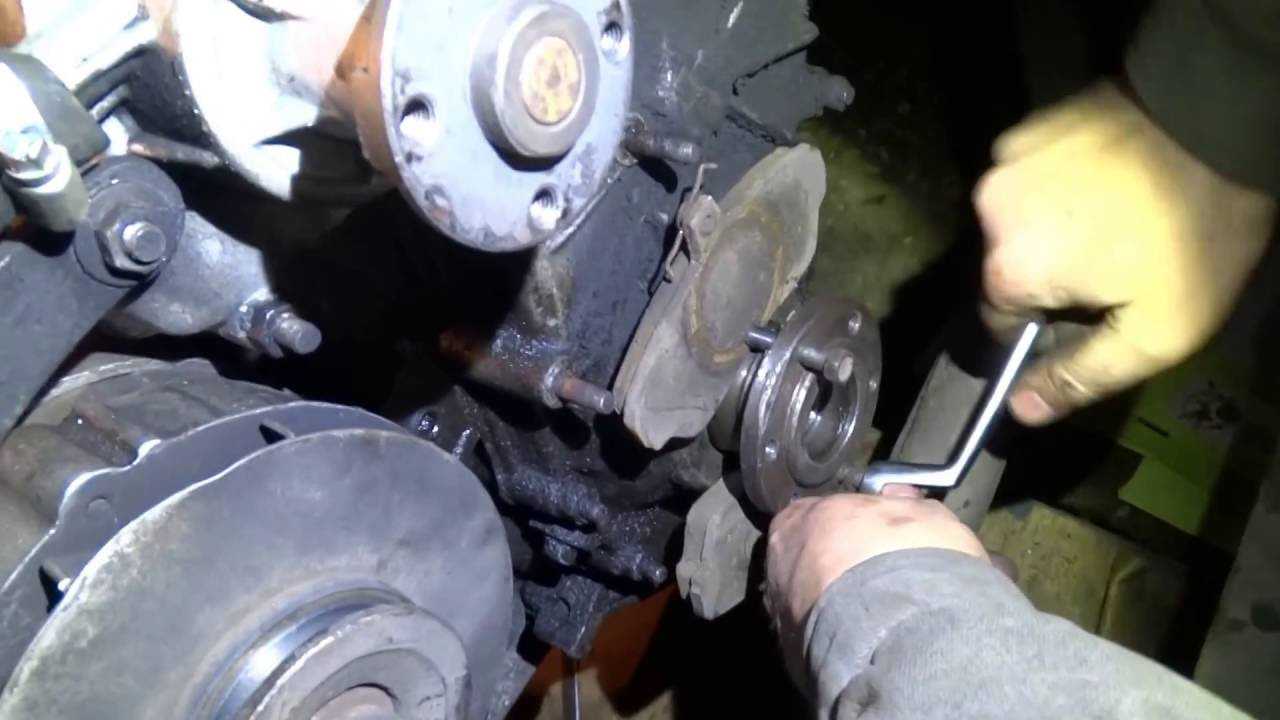

№3. Если выключить сцепление, коленвал ДВС можно свободно проворачивать гаечным ключом. Поэтому, чтобы открутить гайку шкива коленвала, надо застопорить вал от проворачивания. Если при нажатии сцепления, скорости не переключаются, значит оно не рабочее. Возможно в систему попал воздух. В этом случае надо прокачать сцепление.
Почему в шкивах делают спец технологические отверстия? В автомастерских для фиксирования вала есть специальное приспособление, которое надо закрутить к шкиву болтами и застопорить вал.
Если нет спец устройства для фиксации вал, которое прикручивается к шкиву, то надо поставить хорошие противооткатные устройства под колеса автомобиля и поставить 4 передачу на КПП.
Или, третий вариант — упирать в зубья маховика монтировку и фиксировать коленчатый вал от проворачивания во время откручивания гайки шкива.
Еще вариант, в отверстие шкива вставить штырь, а об штырь и второй упор установить монтировку, как на этом рисунке.

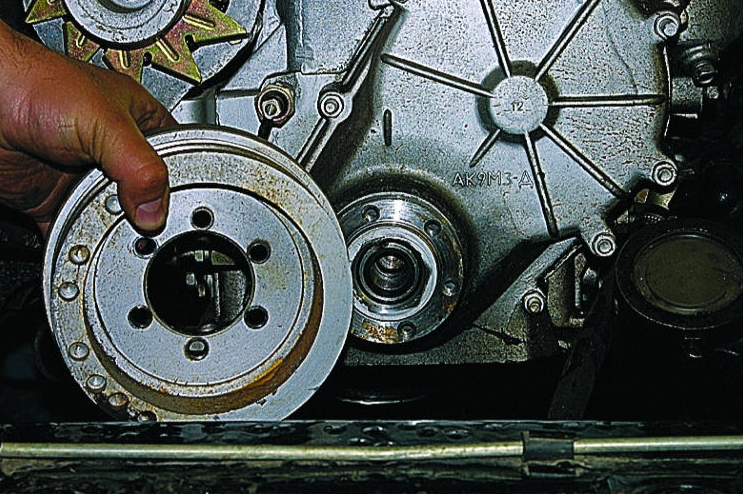

Снятие шкива
Видео:Как открутить гайку шкива на газель бизнесСкачать
Открутить болт или гайку крепления — это только пол дела. Дальше надо вытащить шкив с вала. Так просто руками шкив не снимется, если не его посадочное гнездо не раздолбано. Кроме того, шкив плотно сажается на вал, то он еще фиксируется от проворота шпонкой.
Существуют специальные съемники для снятия шкива с вала. Бывают механические и гидравлические съемники.
Конструкция механического съемника проста. Обычно имеет три лапки, которыми надо зацепить сам шкив, а центральный стержень упереть в вал. После чего, надо вращать стержень, лапки будут выпрямляться и тянуть на себя шкив.
Бывает и такое, что при использовании съемника, стенки пазов шкива не выдерживают и откалываются. Поэтому, при использовании монтировок, зацеплять их надо как можно ближе к валу.
Как легко открутить шкив коленвала – простая инструкция
Рано или поздно наступает такой момент, когда владельцу автомобиля приходится ремонтировать своего четырехколесного друга.
Причин тому несколько: Неудобное для проведения работ расположение шкива в моторном отсеке.
Чтобы не пачкать руки, как вариант, можно отогнать машину на станцию технического обслуживания. Но можно ее отремонтировать самостоятельно.Итак, допустим, необходимо разобраться, как снять шкив коленчатого вала. Это не простая задача, особенно когда это происходит в первый раз. Давайте разберемся, как открутить шкив коленвала, и при этом не разлюбить свой автомобиль?
Трудность может возникнуть при снятии болта или гайки, соединяющего шкив и коленвал. Дело в том, что направление резьбы при его откручивании совпадает с направление работы крутящегося момента во время работы двигателя.
Таким образом, в момент работы двигателя болт постоянно затягивается, что в результате при демонтаже болта представляется серьезной проблемой.
Демпфер крутильных колебаний, история
В процессе работы двигателя, коленчатый вал подвергается очень большим нагрузкам, на скручивание. С этим фактом столкнулись буквально сразу, как только ДВС обрели большие крутящие моменты. Сначала это касалось корабельных движков, а потом это «познали» сухопутные и летательные конструктора. В одноцилиндровом движке никаких вопросов не было. Коротенький коленвал, решал все вопросы. Но с увеличением цилиндров и ходов поршней, это стало проблемой. То есть, коленвал начинало «скручивать». Чтобы было более понятно, возьмите за длинные края линейку, длинной 15-20 сантиметров и сделайте поворот вокруг оси в разные стороны. Ее изогнет достаточно сильно. Это конечно немножко утрированная картинка, но примерно так же «стремится изогнуться» коленвал в рядных многоцилиндровых двигателях. В автомобильных движках, первыми с этой проблемой столкнулась фирма БМВ, потом Ниссан. Причем, как обычно, методы борьбы разошлись, кто-то стал увеличивать диаметры коленвалов, кто-то стал бороться с гашением колебаний.
шкив и демпфер в сборе
Как открутить шкив коленвала?
Снятие шкива. Откручиваем гайку
Видео:Снятие шкива на ГазелиСкачать

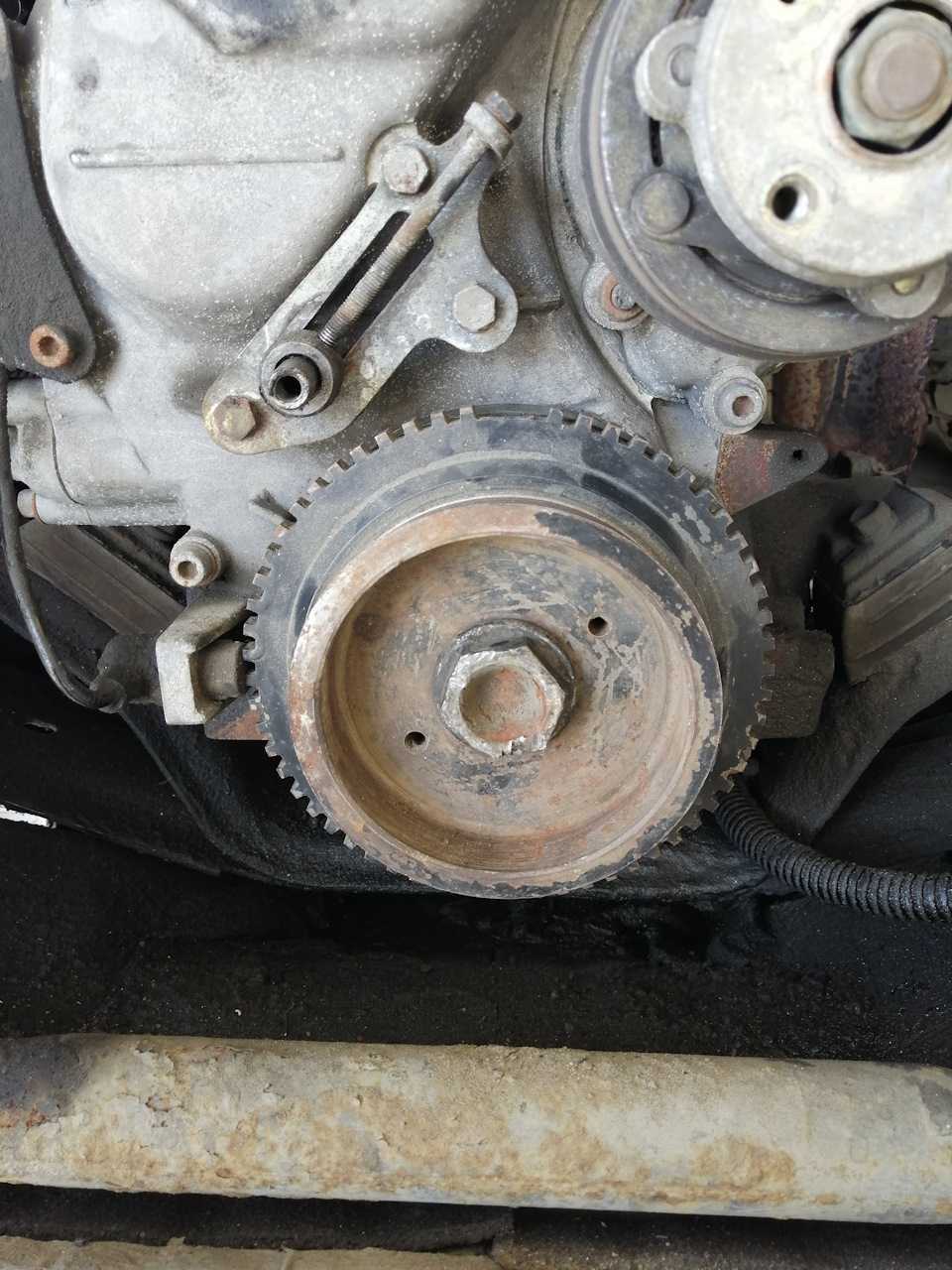

Шкив может закрепляться на конце коленвала посредством силового болта или гайки. Гайка встречается у большинства заднеприводных машин. У неё могут быть специальные выступы для зацепления с ручкой «кривого стартера», так называемый «храповик». Для срыва гайки мастера на СТО применяют торцовый ключ на 36 или 38 с приваренной длинной ручкой и фиксирующее приспособление, надеваемое на шкив. А как открутить шкив коленвала, закрепленный гайкой, в домашних условиях? Для этого можно поступить следующим образом:
Видео: Как открутить гайку на шкиве колевала и заменить сальник
В случае успеха можно, изменяя положение головки ключа, постепенно выкрутить гайку до конца. Если эта попытка оказалась безуспешной, то можно применить следующий метод:
У большинства переднеприводных машин шкив закрепляется болтом. Перед тем как снять шкив коленвала, затянутый болтом, следует выполнить следующие операции:
Следует иметь в виду и опыт простого народа, который позволяет снизить сцепление гайки и болта со шкивом. Если заранее смазать болт или гайку уксусной эссенцией, тормозной жидкостью или смазкой типа WD, то они откручиваются легче. Здесь находится информация о том где находится и как проверить датчик коленвала.
Что означает код P0336?
Ошибка P0336 означает, что ЭБУ обнаружил проблему с датчиком положения коленчатого вала или его цепью. Датчик A указывает на первичный ДПКВ в системе, которая может использовать несколько датчиков положения коленчатого вала для разных функций.
Блок управления использует входные сигналы от ДПКВ и датчика (-ов) распределительного вала для контроля положения и оборотов в минуту (об / мин) двигателя, управления зажиганием и подачей топлива.
У каждого датчика своя электрическая цепь для обеспечения блока управления индивидуальным входным сигналом.
Поскольку коленвал вращается с удвоенной частотой вращения распределительного вала, очень важно, чтобы ЭБУ мог различать впуск и выпуск двигателя. Положение и частота вращения коленчатого вала сравниваются с частотой вращения и положением распределительного вала во избежание повреждения двигателя

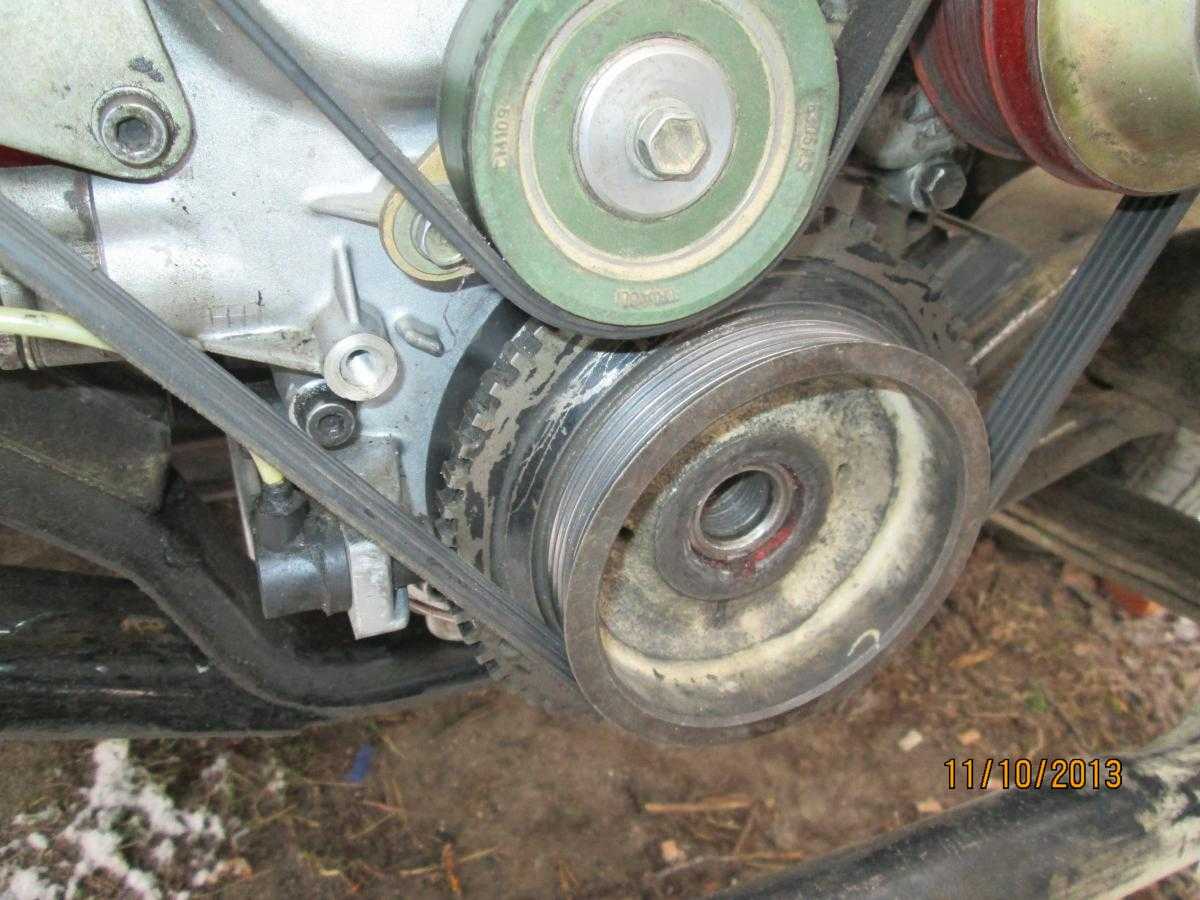

Наиболее распространенная конструкция ДПКВ использует электромагнитный датчик Холла, расположенный в непосредственной близости (обычно всего несколько миллиметров) от шкива коленчатого вала.
Зубья шкива расположены очень близко к датчику. Когда коленчатый вал вращается, зубья проходят мимо датчика и замыкают электромагнитную цепь. Когда углубления (между зубьями) проходят ДПКВ, цепь кратковременно прерывается.
Поскольку коленвал вращается очень быстро, процесс замыкания / размыкания цепи происходит за миллисекунды. Эта последовательность сигналов имеет форму волны. Этот шаблон распознается блоком управления как положение коленчатого вала. ДПКВ и все датчики положения распределительного вала работают практически одинаково.
Когда двигатель работает, ЭБУ постоянно сравнивает входные сигналы от коленчатого вала и распределительных валов. Если положение коленчатого вала не находится в допустимых пределах отклонения от распределительного вала (-ов) в течение заданного периода времени — будет сохранен код P0336 и может загореться индикаторная лампа Check Engine.
Как правило, при этом коде неисправности, двигатель не запускается. Если двигатель запустится, он, вероятно, будет работать очень неустойчиво.
Характерные особенности двигателя УМЗ 4216
» » Двигатели повышенной мощности Ульяновский моторный завод стал производить с 1997 года, первым ДВС с диаметром цилиндров 100 мм стал карбюраторный УМЗ 4215, а в 1998-ом ульяновцы разработали новый инжекторный мотор мощностью 110 л. с., соответствующий нормам Евро-2.
Бензиновые двигатели УМЗ 4216 опытными партиями начали выпускаться с 2003 года, и в скором времени они были запущены в серию.

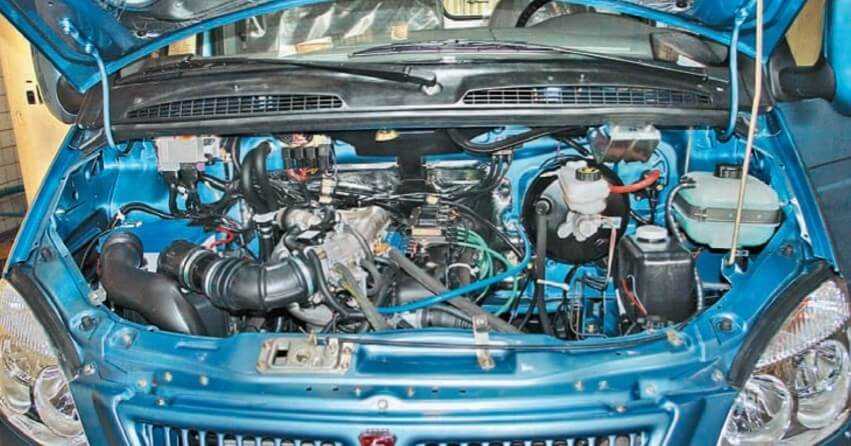

Модель 4216 устанавливается на автомобили ГАЗ, этим силовым агрегатом оснащаются коммерческие автомобили «Газель». В 2008 году ульяновский движок был усовершенствован, и он стал соответствовать нормам Евро 3, а с 2012 года доведен до стандарта Евро 4. В 2013-ом на этом двигателе стали применяться гидравлические компенсаторы, с 2014-го года Ульяновский завод приступил к сборке моторов EvoTech объемом 2,7 л, который устанавливается на коммерческих авто «Газель Бизнес» и «Газель Некст».
УАЗ 3303 Верблюд › Бортжурнал › Ремонт двигателя.

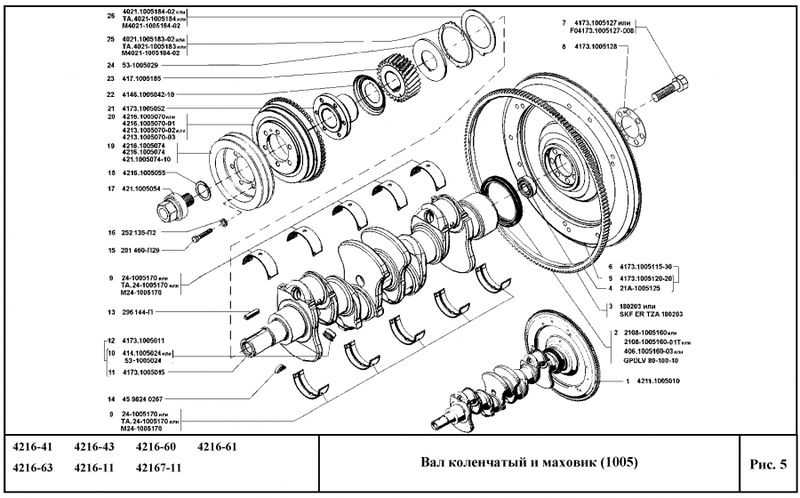

Установка коленвала.
Итак — коленвал…Тут, всё довольно просто. Главное: чтобы коленвал, перед установкой, был проверен на биение и износ.
Если нужно, то отшлифован. Это должен делать мастер, желательно в большой мастерской, а не «кустарь».Далее прочистить коленвал.1. Откручиваешь все пробки 8 шт.2.
Крючком, отвёрткой и т.д. вычищаешь из шатунных шеек отложения. Они довольно плотные.3. Промываешь, внутри, тряпкой смоченной в бензине.4.
Закручиваешь все пробки, герметика никакого не надо.5.
промываешь полости бензином, через отверстия подачи масла.6. Прокручивая вал, удаляешь бензин.7. Протираешь коленвал. Он готов к установке.Блок должен быть промыт (насос + бензин).
Продуть, по возможности компрессором.Устанавливаешь блок. Желательно не на бетон, а на подставку. Если нет стенда, то устанавливай на доску 50х120х600, вполне хорошо удерживает.
