Как обозначается предохранитель поворотника и прикуривателя на toyota

Блок в салоне

Вариант 1

Данная схема подойдёт для моделей в 90, 91 – 95 кузове. Блок расположен под панелью на стойке за защитной крышкой.

Схема с крышки блока. Вариант 1.

Схема с крышки блока. Вариант 2.

Общее описание

• ECU-IG – электронная система впрыска топлива, система охлаждения воздуха в салоне
• STOP – световой стоп сигнал
• RADIO – радиоприемник,электрическое зеркало заднего вида
• ECU-B – задняя противотуманная фара
• ENGINE – система зарядки аккумулятора,система разогрева двигателя
• WIPER – очистители и омыватели стекол и фар
• CIG – прикуриватель, индикаторное табло цифровых часов
• IGN – система зарядки аккумулятора, контрольная лампочка зарядки, устройство рециркуляции отработанных газов, электро вентилятор в отсеке двигателя, предпусковой разогрев двигателя
• TAIL – габариты, лампочка освещения номерного знака, освещение щитка с приборами
• GAUGE – индикаторные приборы, контрольные ,сигнальные лампочки, прибор контроля экономичности движения, фара заднего хода, система регулировки кондиционирования воздуха, обогрев заднего стекла, электро стеклоподъемник, центральный замок
• TURN – мигающие световые указатели поворотов, аварийная сигнализиция
• SUNROOF – сдвигающаяся крыша с электроприводом.

Вариант 2

Данная схема подойдёт для моделей в 100, 101 кузове. Как и в предыдущем вариант, блок установлен под панелью на стойке, около ноги водителя.

Пример блока

Схема

Назначение предохранителей

Правый руль

1	15А FOG – противотуманные фары
2	10А IGN – зажигание
3	15А STOP – стоп-сигналы
4	30А DEFOG – обогреватель стекла
5	20А CIG & RADIO  – прикуриватель, магнитола, зеркала
6	10А ECU-В – АБС, электро пита­ние центрального замка
7	10А TURN – указатели поворота
8	10А GAUGE  – приборы
9	15А TAIL – габариты
10	7,5А DEF-I/UP  – повышение частоты вращения холостого хода при включении обог­ревателя стекла
11	15А ECU-IG – электроника трансмиссии, АБС, замок системы управления (АКПП)
12	20А WIPER – стеклоочистители

Левый руль

1	15А FOG – противотуманные фары
2	10А IGN – зажигание
3	15А STOP – стоп-сигналы
4	20А SEAT HTR – обогреватель сидений
5	20А CIG & RADIO  – прикуриватель, магнитола, зеркала
6	10А ECU-В – АБС, электро пита­ние центрального замка
7	10А TURN – указатели поворота
8	10А GAUGE  – приборы
9	10/15А TAIL – габариты
10	7,5А DEF-I/UP  – повышение частоты вращения холостого хода при включении обог­ревателя стекла
11	15А ECU-IG – электроника трансмиссии, АБС, замок системы управления (АКПП)
12	20А WIPER – стеклоочистители

Обозначение реле

• a – POWER – стекло подъемники, люк и центральный замок
• b – FOG – противотуманные фары
• с – FLASHER – реле – прерыватель
• A – DEFOG – обогреватель стекла
• B – TAIL – габариты

Вариант 3

Данная схема подойдёт для моделей в 110, 111 кузове. В этом исполнении блок предохранителе находится в нижней части панели приборов.

Фото – пример

Схема

Описание

1	15А FOG – Противотуманные фары
2	15А STOP – Стоп-сигналы, система впрыска топлива, анти- блокировочная система тормозов, система бло­кировки переключения
3	10А ECU -IG – Антиблокировочная система тормозов
4	5А STARTER – Стартер
5	15А LIGHTER – Прикуриватель, часы, электропривод зеркал, магнитола
6	5А ECU -B – Электронная система управления дизельным двигателем
7	10А METER – Комбинация приборов
8	7,5А TURN – Указатели поворотов, аварийная сигнализация
9	7,5А IGNITION – Система зарядки аккумуляторной батареи, сис­тема впрыска топлива
10	15А TAIL – Задние фонари, задние габариты, подсветка номерного знака, комбинации приборов и ау­диосистемы
11	20А WIPER – Стеклоочистители и омыватель
12	30А DEFOG – Обогреватель заднего стекла
13	10А IDLE-UP – Система повышения частоты вращения холосто­го хода
14	30А DOOR – Центральный замок

Значения некоторых предохранителей

Некоторые обозначения непонятны автовладельцу из-за аббревиатур и аббревиатур. Вот их стенограммы:

• DOME — это постоянный плюсовой разъем питания для аудиоплеера и часов. При сгорании колокольчик гаснет и плеер не играет;
• HAZ-HORN представляет собой предохранительный элемент из плавкого рупора. В случае возгорания сигнализация не срабатывает;
• Вентилятор 30 А — разъем вентилятора для обдува системы охлаждения двигателя. Если автовладелец заметил, что двигатель перегрелся, сначала проверьте антифриз, а потом замените предохранитель;
• ALT-S — предохранитель для защиты генератора. При перегорании предохранителя загорается значок батареи на приборной панели;
• EFI- F. HTR — питание ЭБУ двигателя. Если эта деталь сгорит, то машина не заведется, хотя остальные системы будут в порядке и покажут отличное состояние.

Более подробные пояснения будут даны в руководстве по эксплуатации различных модификаций автомобиля Тойота Королла.

Блок предохранителей и реле под капотом Тойота Королла Е120, Е130

В моторном отсеке 3 монтажных блока. Разберем их все подробно.

Блок №1 предохранителей и реле в моторном отсеке

Описание

Предохранитель	Терминал	Сила тока	Цель
1	EMPS	50А	электроусилитель руля
б	ГОЛОВА ГОЛОВА	40А	свет
с	А/НАСОС	50А	управление двигателем (2ZZ-GE)
г	ВСЕ	100А	система зарядки, обогреватель заднего стекла
е	HLP CLN	30А	прожектор
ф	ВЕНТИЛЯТОР РДИ	30А	вентиляторы радиатора и конденсатора
грамм	АБС №1	30А	или VSC #1 (40А) АБС
час	АБС №2	40А	или VSC #2 (40А) АБС
1	ГОЛОВКА ПРАВАЯ	15А	правая фара
2	ГОЛОВА ВЛЕВО	15А	левая фара
3	РОГ	10А	звуковой сигнал
четыре	ОПАСНОСТЬ	10А	указатели поворотов и сигнализация
5	АЛЬТ-С	5А	система зарядки
6	—	—	резерв
7	ЭФИ	15А	управление двигателем, индикаторы режимов АКПП
8	КУПОЛ	15А	часы, комбинация приборов, фары, внутреннее освещение, автоматический кондиционер, радио, система оповещения, включение света, дистанционное управление, центральный замок, ABS (VSC)
9	АМ2	30А	цепь замка зажигания АМ2
10	—	—	резервная схема
11	—	—	резервная схема
12	—	—	резервная схема
1. 3	—	—	резервная схема

Реле
Размещение	Цель
И	Реле гидроусилителя руля
НА	Реле э/м подключения к компрессору к кондиционеру
ИЗ	Реле звукового сигнала
Д	Реле впрыска
Е	Реле №2 вентилятора радиатора
Ф	Реле №1 вентилятора радиатора

Блок № 3 реле под капотом Тойота Королла Е120, Е130

Третий блок устанавливается не на все модели. Находится под капотом ближе к решетке.

Реле
Размещение	Цель
1	Реле №1 вентилятора радиатора
2	Реле №3 вентилятора радиатора
3	Реле вентилятора радиатора №2

Блок № 4 реле под капотом Тойота Королла Е120, Е130

четвертый блок также устанавливается дополнительно не на все модели. VSC имеет два реле и предохранитель.

Предохранитель	Терминал	Сила тока	Цель
1	ВСК №3	7,5 А	АБС (ВСК)

Реле
Размещение	Цель
ОДИН	Реле насоса АБС
Б	Реле клапана АБС

Блоки предохранителей и их расположение в подкапотном пространстве

Прежде чем говорить о том, где находятся реле и предохранители, следует упомянуть, что не все исполнительные устройства на картинках могут присутствовать конкретно в вашем автомобиле. Это связано с несколькими факторами:

• автомобильное оборудование;
• год выпуска и общая комплектация (в зависимости от года в определенных комплектациях менялась комплектация, например, наличие ГУР вместо ЭУР);
• предназначение автомобиля для рынка определенных стран (Европа, Америка или Азия, последние автомобили обычно производились для внутреннего рынка Японии).

И если блоки, расположенные под капотом, и их наличие чаще всего зависят только от комплектации автомобиля, то с остальными блоками в салоне не все так просто, ведь их расположение зависит от того, для какого рынка предназначен автомобиль. Впрочем, этого момента мы коснемся чуть позже, а сейчас займемся блоками в подкапотном пространстве.

Так вот блок №1 такой же стандартный для всех Королл. Рассмотрим подробнее схему и расположение ее элементов. На схеме ниже показаны наиболее важные входящие контакты от проволочных оплеток, они промаркированы.

Обозначение предохранителя на схеме	Класс предохранителей (А)	Цель (какая цепочка/узел нужна)
1	15	Освещение (фары и т.д.)
2	15	Освещение (фара лев.)
3	10	Рог
4	10	Аварийная сигнализация, мигающие огни
5	5	Цепь зарядки
6	Отсутствующий	Дополнительный выход/запасной контакт
7	15	Цепь ECM, цепь режима автоматической коробки передач
8	15	Цепь ABS, цепь приборной панели, кондиционер, цепь магнитолы, внутреннее освещение, центральный замок, цепь указателя поворота
9	30	Замок зажигания
10	Отсутствующий	Дополнительный выход/запасной контакт
11	Отсутствующий	Дополнительный выход/запасной контакт
12	Отсутствующий	Дополнительный выход/запасной контакт
1. 3	Отсутствующий	Дополнительный выход/запасной контакт
1	50	Схема (ЭМУР) электромеханического усилителя руля
б	40	Фары (фары)
с	50	Цепь управления двигателем
г	одна 100	Динамо, обогрев заднего стекла
е	30	Цепь омывателя фар
ф	30	Схема электровентилятора
грамм	30 (40)	Цепь АБС (VSC-1)
час	40	Цепь АБС (VSC — 2)

Расположение, маркировка и назначение реле в блоке №1.

Размещение/	Цель (какая цепочка/узел нужна)
маркировка
ОДИН	Реле (ЭМУР) электромеханического усилителя руля
Б	Реле включения электромуфты насоса кондиционера
С	Реле звукового сигнала
Д	Реле системы впрыска, топливный насос
Е	Реле №2 для включения вентилятора радиатора
Ф	Реле №1 для включения вентилятора радиатора

Расположение блоков салона Toyota HiAce (H200) (2004-2013)

Левый руль

Правый руль

1. Блок предохранителей
2. Реле интеграции
3. Соединительный блок
4. Усилитель транспондерного ключа
5. ЭБУ управления блокировкой переключения передач
6. Усилитель кондиционера
7. ЭБУ предупреждения о зазоре
8. Дополнительный блок предохранителей
9. ЭБУ управления коробкой передач
10. Релейная коробка
11. Центр сборки датчиков подушек безопасности
12. Драйвер турбомотора
13. Соединительный соединитель (CAN)

Предохранители в салоне HiAce (H200) (2004-2013)

Панель предохранителей расположена под левой стороной приборной панели. Снимите крышку.

Левый руль

Правый руль

№		(А)	Назначение
1		–	–
2		25	–
3		25	Дворники
4		15	Дворники и омыватели заднего стекла
5		20	Стеклоочистители и омыватель, дворники и омыватель заднего стекла
6		7.5	Система кондиционирования воздуха, система управления блокировкой переключения АКПП, антиблокировочная тормозная система, система доводчиков сдвижной двери, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, мультиплексная система связи
7		10	Приборы и счетчики, задние указатели поворота, стоп-сигналы, фонари заднего хода, обогреватель заднего стекла, электровентиляторы охлаждения, система зарядки, система кондиционирования воздуха, электрические стеклоподъемники
8		7.5	Бортовая система диагностики
9		10	Задние указатели поворота, стоп-сигналы/задние фонари, фонари заднего хода, верхний стоп-сигнал
10		–	–
11		30	Электрические стеклоподъемники, система блокировки дверей с электроприводом
12		15	Кондиционер
13		–	–
14		15	До апреля 2012 г.: передние противотуманные фары.
10	С апреля 2012: Передние противотуманные фары.
15		30	Все компоненты в предохранителях “ACC”, и “CIG”, система запуска
16		10	Передние габаритные огни, задние указатели поворота, стоп-сигналы/задние фонари, фонари заднего хода, подсветка номерного знака, часы, подсветка приборной панели, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
17		10	Подсветка приборной панели
18		10	Кондиционер
19		–	–
20		–	–
21		–	–
22		–	–
23		15	Прикуриватель
24		7.5	Зеркало заднего вида с электроприводом, система управления блокировкой переключения АКПП
25		–
26		10	Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
27		15	–
28		15	Задние указатели поворота, стоп-сигналы/задние фонари, фонари заднего хода
29		–	–
30		15	Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, электронная система управления дроссельной заслонкой, система подушек безопасности SRS
31		10	Манометры и счетчики

№		(А)	Назначение
1		30	Электрические стеклоподъемники
2		30	Обогрев заднего стекла
3		–	–
Реле
R1	Зажигание (IG1)
R2	Обогреватель (HTR)
R3	мигалка

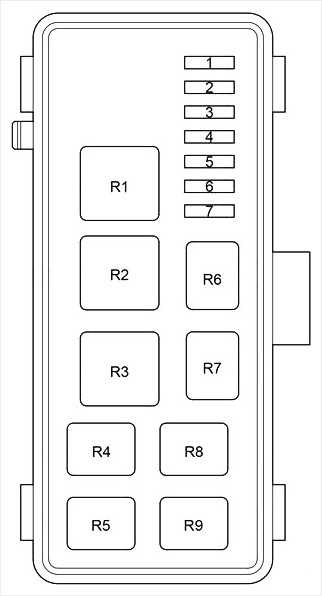

Дополнительный блок предохранителей

Он находится под перчаточным ящиком. Нажмите на язычок и снимите крышку.

№		(А)	Назначение
1		15	–
2		15	–
3		15	Левая фара
4		15	Правая фара
5		7.5	Система запуска, система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, датчики и счетчики
6		7.5	Кондиционер
7		–	–
Реле
R1	–
R2	Фара (ГОЛОВНАЯ)
R3	–
R4	Стартер (СТ)
R5	(ОСВ)
R6	–
R7	Передняя противотуманная фара (FR FOG)
R8	Муфта компрессора кондиционера (MG CLT)
R9	(INJ/IGN)

1. Реле управления дверью (правая)
2. Реле управления дверью (сдвижная дверь с электроприводом)
3. Приемник управления дверью
4. Реле управления дверью (левое)
5. Реле открытия двери

Для просмотра онлайн кликните на видео ⤵

Тайота превия замыкание проводки и фары Подробнее

Toyota Previa #35: Самодиагностика -1 Подробнее

тойота эстима предохранитель прикуривателя Подробнее

Вопросы по печке Подробнее

как быстро найти сгоревший предохранитель и реле. Подробнее

Где находится предохранитель прикуривателя тойота эстима Подробнее

Разбор панели Тойота Превия/Эстима Подробнее

«Суперкар» среди минивэнов: Toyota Previa Подробнее

Toyota Previa 1994 г.в. Ремонт салонного освещения. Подробнее

Японские .панель предохранители. Качество Подробнее

Как разобрать щиток приборов Toyota Previa. Подробнее

Минивэн Toyota Previa, отзыв владельца. Подробнее

Тойота превия 1992год Подробнее

Ремонт блока предохранителей и реле. Монтажный блок. Подробнее

Тойота ЭСТИМА не заводится? С ЧЕГО НАЧАТЬ? Подробнее

Замена 100А силового предохранителя на Toyota. Какие признаки при перегорании? Подробнее

Тойота Превия/Toyota Previa I XR10/XR20, он же Toyota Estima Подробнее

Владельцы Toyota Corolla обязательно меняйте эту деталь. Сгорел предохранитель АМ2. Разбираемся. Подробнее

Источник статьи: http://laweba.net/toyota-previya-blok-predohraniteley

Блок предохранителей в салоне

Расположение блока предохранителей

Он расположен за крышкой с левой стороны, под рулевым колесом. В кронштейне с правой стороны также находится предохранитель, доступ к которому можно получить, сняв панель под рулевым колесом.

Схема блока предохранителей

Распределение предохранителей на приборной панели

№	Имя	Сила тока	Описание
14	Остановить	10А	Стоп-сигнал, верхний стоп-сигнал, антиблокировочная тормозная система, управление блокировкой переключения передач
15	Кондиционер	10А	Кондиционер
16	Клиент	15А	Задние фонари, габаритные огни, подсветка номерного знака, подсветка приборной панели, система кондиционирования воздуха, аварийные мигалки, система кондиционирования воздуха, обогрев задних стекол, автомобильная аудиосистема, прикуриватель, часы
17	Датчики	10А	Датчики и приборы, лампы напоминания об обслуживании (кроме индикатора дальнего света) и предупреждающие звуковые сигналы (кроме сигналов разряда, открытия дверей и предупреждающих сигналов системы SRS), фонари заднего хода, обогреватель заднего стекла, электрические стеклоподъемники
18	Переменная	7.5A	1995-1997: Сигналы поворота, мигалка аварийной сигнализации. 1998-1999: Индикаторы указателей поворота.
19	Лезвия скребка	20А	Стеклоочистители и омыватели ветрового стекла
20	ECU-IG	5A	1995-1997: Антиблокировочная тормозная система, кондиционер. 1998-1999: антиблокировочная тормозная система, система кондиционирования воздуха, управление замком переключения передач, система дневных ходовых огней
21	КИГ И РАДИО	15А	Прикуриватель, автомобильная аудиосистема, часы, противоугонная система, система управления блокировкой переключения передач, система подушек безопасности SRS, преднатяжитель ремня безопасности
22	IGN	5A	Система зарядки, сигнальная лампа разрядки, система впрыска топлива/система последовательного впрыска, система подушек безопасности SRS, преднатяжители ремней безопасности
23	SRS или ECU-B	5A	Предупреждающая лампа подушки безопасности SRS
29	Delf	30А	Заднее стекло с подогревом
30	PWR	30А	Электрические стеклоподъемники, электрическая система блокировки дверей

Предохранители и реле Toyota Tercel (L50; 1994-1999)

Автор redactor3 На чтение 4 мин. Просмотров 243 Опубликовано 15.08.2020

В данной статье мы рассматриваем Toyota Tercel (L50) пятого поколения, выпускавшуюся с 1994 по 1999 год. Здесь вы найдете схемы предохранителей Toyota Tercel 1994, 1995, 1996, 1997, 1998 и 1999 годов , получите информацию о местонахождении панели предохранителей внутри автомобиля и узнайте о назначении каждого предохранителя (расположение предохранителей).

Блок предохранителей в салоне

Он расположен за крышкой слева и под рулевым колесом. Также есть один предохранитель в правом боковом креплении, и для доступа к нему необходимо снять панель под рулевым колесом.

Схема блока предохранителей

Назначение предохранителей в панели приборов

№	название	ампер	Описание
14	СТОП	10А	Стоп-сигналы, верхний стоп-сигнал, антиблокировочная тормозная система, система управления блокировкой переключения передач
15	A / C	10А	Кондиционер
16	ХВОСТИК	15А	Задние фонари, габаритные огни, подсветка номерного знака, подсветка приборной панели, система кондиционирования воздуха, аварийные мигалки, система кондиционирования воздуха, обогрев заднего стекла, автомобильная аудиосистема, прикуриватель, часы
17	ДАТЧИК	10А	Манометр и измерители, индикатор напоминания об обслуживании (кроме индикатора дальнего света фар) и предупреждающие зуммеры (кроме сигнальных ламп выпуска, открытой двери и системы SRS), фонари заднего хода, обогреватель заднего стекла, электрические стеклоподъемники
18	ПЕРЕМЕНА	7.5A	1995-1997: Указатели поворота, аварийные мигалки;1998-1999: Указатели поворота.
19	ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ	20А	Дворники и омыватель лобового стекла
20	ECU-IG	5A	1995-1997: Антиблокировочная тормозная система, кондиционер;1998-1999: Антиблокировочная тормозная система, система кондиционирования воздуха, система управления блокировкой переключения передач, система дневных ходовых огней.
21	CIG & RADIO	15А	Прикуриватель, автомобильная аудиосистема, часы, система защиты от кражи, система управления блокировкой переключения передач, система подушек безопасности SRS, преднатяжители ремней безопасности
22	IGN	5A	Система зарядки, сигнальная лампа разряда, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, система подушек безопасности SRS, преднатяжители ремней безопасности
23	SRS или ECU-B	5A	Сигнальная лампа подушки безопасности SRS
29	DEF	30А	Обогрев заднего стекла
30	PWR	30А	Электрические стеклоподъемники, система блокировки дверей с электроприводом

Рядом с аккумулятором есть два-три блока предохранителей.

Схема блока предохранителей

Назначение предохранителей в моторном отсеке

№	название	ампер	Описание
1	ГОЛОВКА (ЛЕВАЯ)	10А	Без ДХО: Левая фара
1	DRL	5A	С ДХО: система дневных ходовых огней
2	ГОЛОВКА (ПРАВ.)	10А	С ДХО: не используется;Без ДХО: Правая фара
3	AM2	15А	Система зажигания, система зарядки, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, система подушек безопасности SRS, преднатяжители ремней безопасности, система стартера
4	ХАЗ-HORN	15А	1995-1997: Звуковые сигналы, указатели поворота, аварийные сигналы, противоугонная система;1998-1999: Звуковые сигналы, аварийная сигнализация, система защиты от кражи.
5	EFI	15А	1995-1997: Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, система кондиционирования воздуха;1998–1999: Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива.
6	DOME	10А	Внутреннее освещение, сигнальная лампа открытой двери, часы, автомобильная аудиосистема, система защиты от кражи, система дневных ходовых огней
7	OBD-II	7.5A	Бортовая система диагностики
8	ALT-S	5A	Система зарядки
10	HEAD_ (RH-LWR)	10А	С ДХО: Правая фара (ближний свет)
11	HEAD_ (ЛГ-LWR)	10А	С ДХО: Левая фара (ближний свет)
12	HEAD_ (RH-УПР)	10А	С ДХО: Правая фара (дальний свет)
13	HEAD_ (ЛГ-УПР)	10А	С ДХО: Левая фара (дальний свет)
24	CDS FAN	30А	Электрические вентиляторы охлаждения
25	РАД ВЕНТИЛЯТОР	30А	Электрические вентиляторы охлаждения
26	ОБОГРЕВАТЕЛЬ	40А	Система кондиционирования, предохранители «A / C»
27	ЗАТЕМНИТЕЛЬ	30А	С ДХО: предохранители «ГОЛОВКА (RH-LWR)», «ГОЛОВКА (LH-LWR)», «ГОЛОВКА (ПРАВ.
28	ОСНОВНОЙ	30А	Стартерная система
31	ABS	60А	Антиблокировочная тормозная система
32	AM1	50А	Предохранители «DEF», «WIPER», «GAUGE», «ECU-IG», «TURN», «IGN», «PWR» и «CIG & RADIO»
33	ALT	100A	«ABS», «STOP», «TAIL», «ECU-B» или «SRS», «DEF», «AM1», «WIPER», «GAUGE», «ECU-IG», «TURN», «PWR» «и» CIG & RADIO «предохранители

Предохранители и реле в салоне

Основной блок находится под основной панелью левее рулевого колеса.

p, blockquote 3,0,0,0,0 —>

p, blockquote 4,0,0,0,0 —>

Доступ к блоку с предохранителями

p, blockquote 5,0,0,0,0 —>

p, blockquote 6,0,0,0,0 —>

p, blockquote 7,0,0,0,0 —>

Основной блок предохранителей

Расшифровка (описание и предназначение)

p, blockquote 8,0,1,0,0 —>

1	(10A) Правая фара-дальний свет
2	(10A) Индикатор включения дальнего света фар, левая фара — дальний свет
3	(20A) Лампа подсветки багажника/задней двери, центральный замок
4	(10A) Корректор фар, правая фара — ближний свет
5	(30A) Электропривод передних стеклоподъёмников
6	(10A) Лампа левого стоп-сигнала, лампа заднего левого габарита, левая лампа подсветки номерного знака, лампа заднего правого противотуманного фонаря, лампа переднего правого габарита
7	(10A) Левая лампа подсветки номерного знака, лампа заднего левого противотуманного фонаря, лампа переднего левого габарита, лампа правого стоп-сигнала, лампа заднего правого габарита
8	(10A) Левая фара — ближний свет
9	(15А) Прикуриватель отопитель/кондиционер
10	(20A) Очиститель/омыватель лобового стекла
11	(20A) Звуковой сигнал
12	(10A) Противоугонная система, антиблокировочная система тормозов(ABS) (с ESP), аудиосистема, комбинация приборов, лампы освещения салона
13	(10A) Антиблокировочная система тормозов (ABS), центральный замок, электропривод зеркал заднего вида на дверях, электропривод стеклоподъемников, лампа подсветки вещевого ящика, фонари заднего хода, стоп-сигнал(верхний)
14	(10А) Аварийная сигнализация
15	(30A) Обогреватель зеркал заднего вида на дверях, обогреватель заднего стекла

Предохранители над основным блоком

p, blockquote 10,0,0,0,0 —>

Для автомобилей выпускавшиеся после 1999 года

p, blockquote 11,0,0,0,0 —>

1	(7,5A) Электропривод зеркал заднего вида, подсветка выключателей стеклоподъёмников, лампа подсветки вещевого ящика, указатели поворота, обогреватель заднего стекла, отопитель/кондиционер, реле вспомогательных цепей зажигания
2	(10A) Подушка безопасности
3	(10A) Антиблокировочная система тормозов, комбинация приборов, индикаторы комбинации приборов, подсветка органов управления
4	(20A) Электродвигатель привода стеклоподъёмника задней левой двери
5	(20A) Электродвигатель привода стеклоподъемника задней правой двери
6	(25A) Люк
7	(30A) Привод крышки багажника/задней двери
8	(30A) Подогреватель сидений
9	—
10	(10A) Антиблокировочная система тормозов (ABS)
11	Система управления двигателем. иммобилайзер
12	Система управления двигателем. иммобилайзер
13	(15A) Управление двигателем
14	(15A) Управление двигателем
15	(15A) Противотуманные фары

Для автомобилей выпускавшиеся до 1999 года

p, blockquote 12,0,0,0,0 —>

1	(15A) Система SRS (подушка безопасности), антиблокировочная система тормозов(ABS)
2	(7,5A) Система управления двигателем, иммобилайзер
3	(30A) Подогреватель сидений
4	(10A) Управление двигателем
5	(15A) Управление двигателем
6	(25A) Люк
7	(7,5A) Система управления двигателем, иммобилайзер
8	(10A) Антиблокировочная система тормозов, комбинация приборов, индикаторы комбинации приборов, подсветка органов управления
9	(7,5A) Электропривод зеркал заднего вида, подогреватель сидений, обогреватель заднего стекла, указатели поворота, люк

(10A) Подушка безопасности

Реле за вещевым ящиком

p, blockquote 13,0,0,0,0 —>

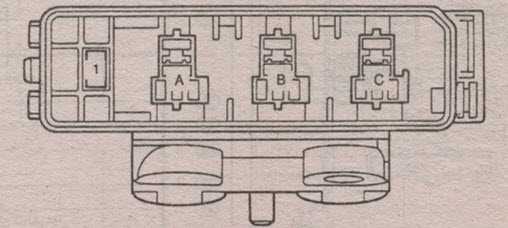

Для доступа необходимо открыть бардачок и снять крышку А. Расположение предохранителей и реле зависит от комплектации вашего автомобиля.

p, blockquote 14,0,0,0,0 —>

p, blockquote 15,0,0,0,0 —>

1 (20A) — Омыватели фар (03/99→)

p, blockquote 16,1,0,0,0 —>

2 (20A) — Омыватели фар (→02/99)

p, blockquote 17,0,0,0,0 —>

3 (20A) — Электродвигатель привода стеклоподъёмника задней левой двери(→02/99)

p, blockquote 18,0,0,0,0 —>

4 (20A) — Электродвигатель привода стеклоподъёмника задней правой двери(→02/99)

p, blockquote 19,0,0,0,0 —>

Двигательный турбонагнетатель

В двигателях TDI используется турбонагнетатель с изменяемой геометрией для сжатия всасываемого воздуха. Это увеличивает объем поглощаемого воздуха в камере. В результате мощность двигателя увеличивается при том же объеме и при той же скорости.

Две турбины образуют блок турбокомпрессора. Турбина, расположенная в выхлопном тракте, начинает вращаться от вылетающей массы выхлопных газов. Приводит в движение колесо компрессора, которое сжимает воздух прямо на входе. Нагретый при сжатии воздух охлаждается и затем поступает в камеру. Так как при снижении температурного режима уменьшается и объем воздуха, значит его в камере больше.

Блоки предохранителей и их расположение в салоне автомобиля

Вот с основным блоком предохранителей и реле в моторном отсеке мы разобрались, теперь перейдем к двум другим не менее важным блокам предохранителей и реле, расположенным в салоне автомобиля.

Однако прежде чем перейти к подробному разбору блоков, следует немного отступить и упомянуть расположение блоков управления кабиной. Дело в том, что расположение блоков салона в автомобилях, предназначенных для Европы и Америки, отличается от «праворуких» моделей для азиатского рынка.

У европейских версий автомобилей все основные реле в основном расположены в одном месте.

Давайте посмотрим на салонный блок №2 европейского автомобиля. Расположение этого блока на днище торпеды, со стороны водителя. Чтобы добраться до этого блока, нужно снять выдвижной пластиковый карман, после чего появится обилие предохранителей и реле. Разберемся что и где, схема следующая.

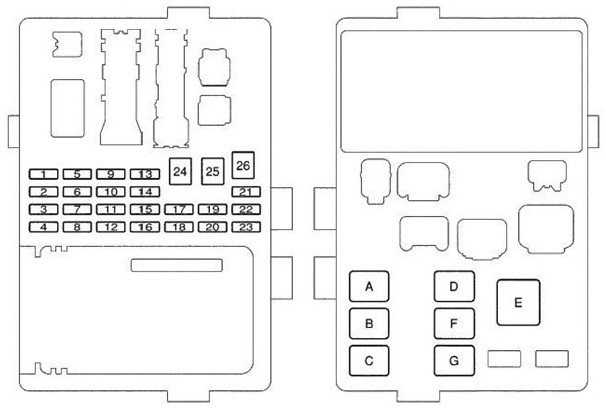

Обозначение предохранителя на схеме	Класс предохранителей (А)	Цель (какая цепочка/узел нужна)
1	Отсутствующий	Дополнительный выход/запасной контакт
2	Отсутствующий	Дополнительный выход/запасной контакт
3	Отсутствующий	Дополнительный выход/запасной контакт
4	25	Обогреватель
5	15	Управление электрозеркалами, аудио колонками, часами, динамиками, встроенной сетью 12В (прикуриватель)
6	15	Приборы и индикаторы, цепь запуска, цепь зарядки, система безопасности, система впрыска топлива
7	10	Обогрев задних стекол, система впрыска топлива
8	7,5	Система впрыска топлива, датчики и индикаторы
9	10	ABS, Система курсовой устойчивости, Кондиционер, Противотуманки сзади
10	25	Предохранитель «СИГ»
11	15	Система впрыска топлива, часы, подсветка панели приборов, габаритные огни, регулировка света, стеклоочиститель фар, подогрев сидений, передние противотуманные фары
14	20	Цепь ESP (электростеклоподъемники)
1. 3	15	Система впрыска топлива, система ABS, система курсовой устойчивости, задний стоп-сигнал
14	15	Передние противотуманные фары
15	15	Цепь центрального замка
16	Отсутствующий	Не участвует
17	10	Схема кондиционирования воздуха
18	7,5	Цепь БД
19	10	Система безопасности SRS, цепь зарядки, фонарь заднего хода, индикатор ремня безопасности, обогрев заднего стекла, сигнализация, цепь центрального замка, цепь ESP,
20	15	Цепь обогрева сиденья
21	15	Цепь стеклоочистителя и стеклоомывателя
22	10	Система безопасности SRS, система ABS, система управления EUR, управление блокировкой коробки передач, омыватель фар
23	25	Цепь стеклоочистителя и омывателя заднего стекла
24	40	Цепь обогрева заднего стекла, предохранитель M-HTR/DEF I-UP
25	30	Цепь системы ESP, система люка с электроприводом
26	40	Цепь кондиционера, предохранитель кондиционера

Теперь рассмотрим еще один блок, который находится в салоне, это исполнительный блок №5 с расположенным в нем реле. Чтобы добраться до этого блока, нужно будет снять правый воздуховод со стороны пассажира, а также бардачок. В этом маленьком блоке 4 реле, рассмотрим за что они отвечают.

Размещение/	Цель (какая цепочка/узел нужна)
маркировка
ОДИН	Реле холостого хода
Б	Реле тумана
С	Реле для аксессуаров
Д	Реле отопления

Виды и расположение предохранителей на Тойоте Филдер

Для нашего удобства, производитель распределил предохранители по отдельным блокам, которые в свою очередь разместил в разных частях автомобиля. Блоки эти можно разделить на два основных типа:

• Внутренние блоки;
• Внешние блоки.

Начнем, с основного – с внутренней коробки, которая находится в салоне машины и скрыта под торпедой с водительской стороны. Для того что бы добраться до нее, необходимо открыть пенал для мелочей и бумажек и аккуратно потянуть его вверх и на себя (см. фото ниже).

Сняв пенал, мы получаем доступ к основным, так называемым салонным предохранителям. На фотографии, расположенной ниже, можно более подробно рассмотреть весь блок.

В любом мануале по автомобилю (скачать мануалы можно на нашем сайте) вы сможете найти подробную схему и описание назначения каждого из предохранителей в данном блоке. Для общих сведений, здесь обычно располагаются предохранители, отвечающие за:

• указатели поворотов,
• аварийную сигнализацию,
• освещение,
• систему кондиционирования,
• стеклоочистители,
• систему впрыска топлива,
• системы обогрева,
• запуска силового агрегата,
• аудиосистему,
• прикуривателя,
• подогрев сидений.

Так что тем, кто особенно часто задается вопросом: «почему у меня не работают часы, прикуриватель, стеклоподъемники и т.д.?» — в первую очередь должны обратиться к данной панели для того, чтобы проверить их работоспособность.

Далее перейдем к следующей панели, которая также расположена в салоне Филдера. Данная панель расположена на торпеде с правой стороны, то есть со стороны переднего пассажирского сидения. Заглянув пониже, в районе ног можно увидеть место расположения реле – значений там как мы видим на фото и схеме не очень много.

Давайте разберемся, какой элемент здесь и за что отвечает. Значение один – система кондиционирования, вентилятор. Значение два – вентилятор отопителя. И наконец, значение «А»- реле отопителя. На этом рассмотрение предохранителей расположенных внутри автомобиля заканчивается, и мы переходим к осмотру внешних предохранителей, которые, как правило, располагаются под капотом автомобиля.

На фотографии расположенной ниже мы можем увидеть коробку предохраняющих устройств расположенную под капотом авто – находится она рядом с левой передней стойкой автомобиля.

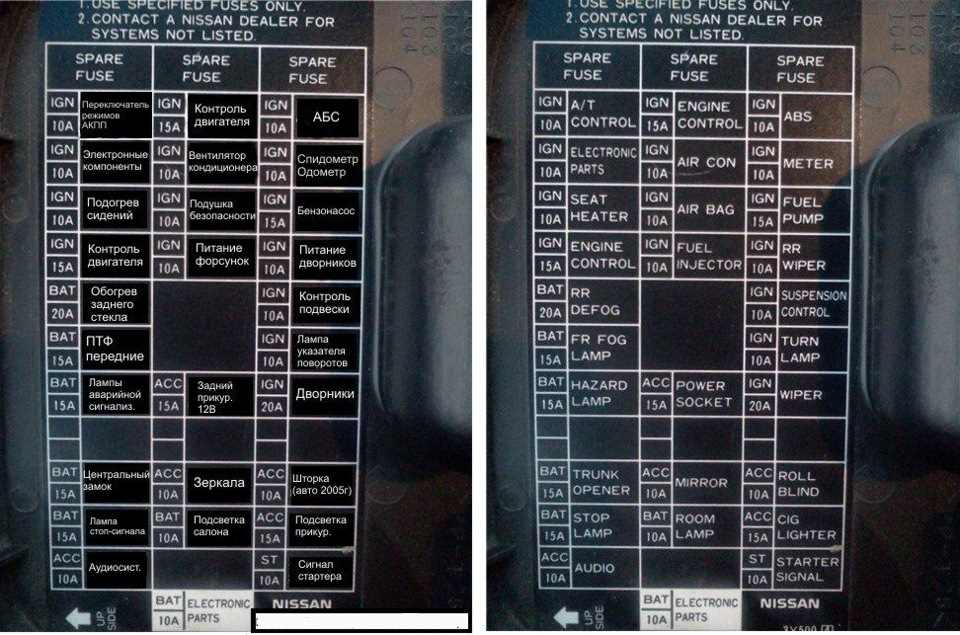

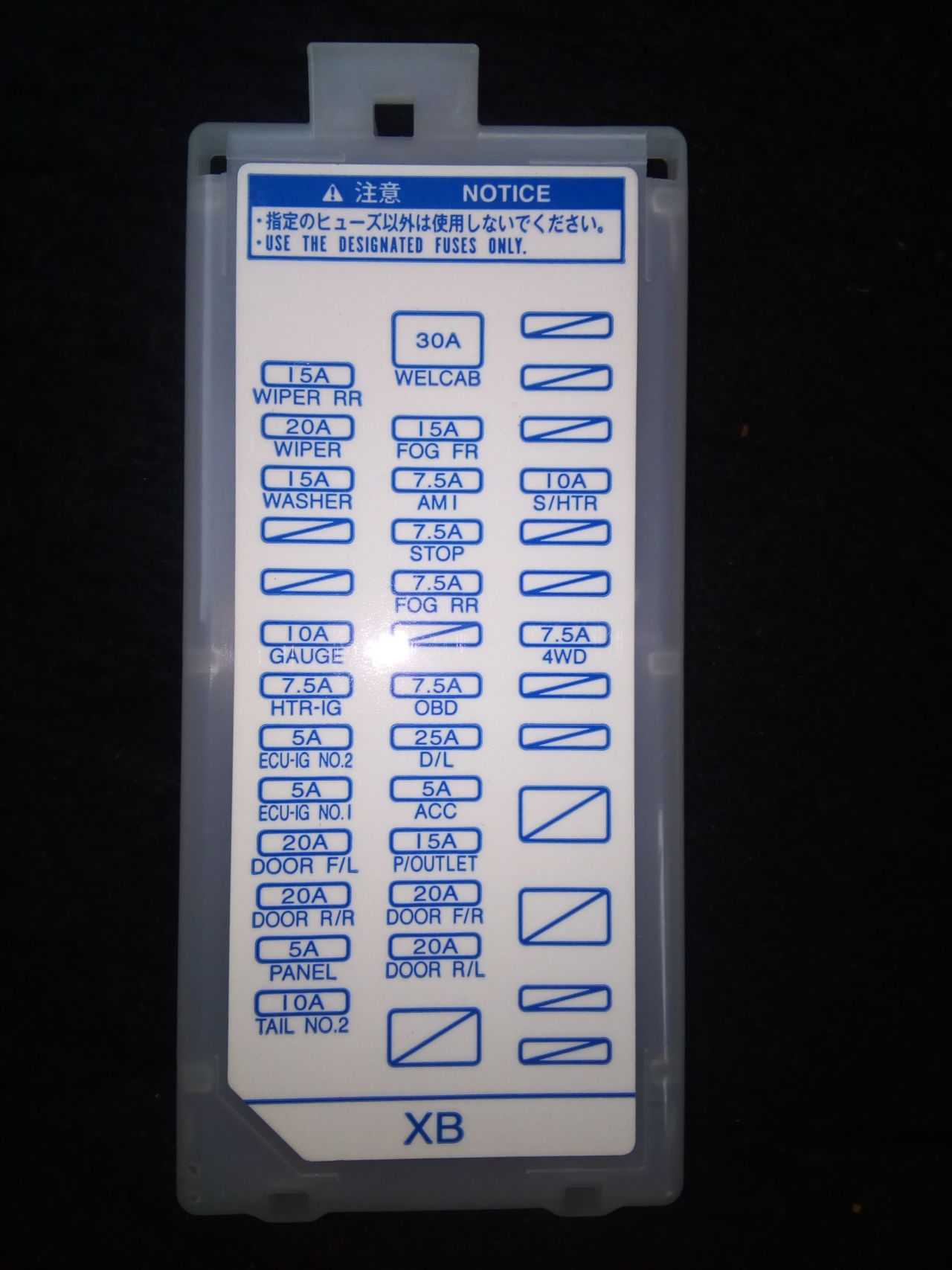

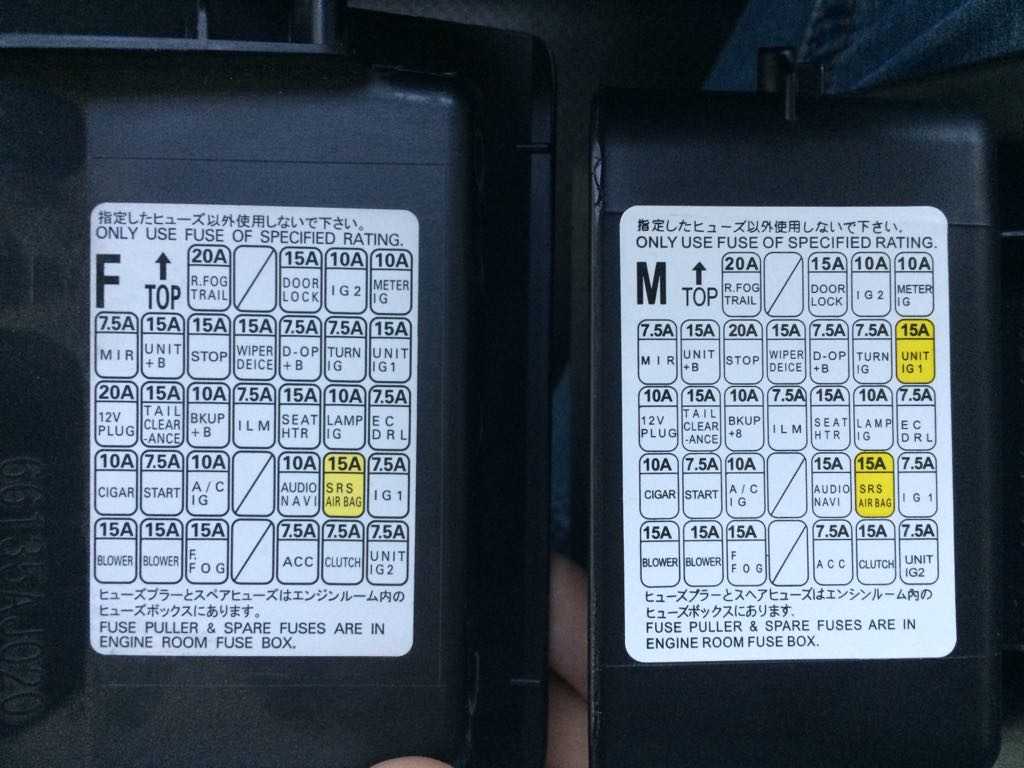

На крышке коробки или под ней располагается специальная схема, которая поможет с помощью мануала расшифровать и дать вам возможность понять то, где находятся те или иные предохраняющие устройства. Здесь нельзя найти устройств, отвечающих за сохранение прикуриватель и подобную внутреннюю требуху, однако можно найти предохранители: отвечающие за генератор автомобиля, звуковые сигналы, цепи зажигания, предохранители указания поворотов иные. Не стоит описывать все подробно, лишь по той причине, что в зависимости от года выпуска Филдера, может меняться и место расположения предохранителей, и их значение в том или ином блоке.

Следующий блок также расположен под капотом авто. Найти его можно возле аккумулятора машины – сам по себе он небольшой, носит, как правило, вспомогательный характер. На фото можно более детально рассмотреть его.

Давайте рассмотрим его основные значения:

1. – вентилятор конденсатора кондиционера; А. – реле электромагнитной муфты главного компрессора кондиционера; В. и С. – реле вентилятора радиатора.

Следующим блоком станет – расположенный с правой фарой транспортного средства. В нем, как правило, располагаются предохранители, отвечающие за АБС. На фотографии можно рассмотреть его внешний вид более детально.

На этом наш осмотр коробов с предохраняющими устройствами заканчивается. В конце, хочется сказать, что прежде чем искать те или иные предохраняющие устройства, в первую очередь стоит обратиться к мануалу подходящему под ваш год выпуска и вашу модель автомобиля – без него совершать какие-либо действия не рекомендуется. Так как только с ним выбудете знать точные значения того или иного предохранителя, а также владеть информацией по его физическим характеристикам

Для помощи себе обращаем огромное внимание на наклейки расположенных на крышках или под крышками блоков – они помогут расшифровать значения, а также понять, где какой предохранитель находится

Блок предохранителей в моторном отсеке

Блок предохранителей расположен рядом с аккумулятором.

Схема блока предохранителей

Распределение предохранителей в моторном отсеке

№	Имя	Сила тока	Описание
29	ALT-S	7.5A	Система зарядки
30	AM2	20А	Система зарядки, индикатор разряда, система контроля выбросов, система впрыска топлива/система последовательного многоточечного впрыска топлива
33	ABS	60А	Антиблокировочная тормозная система
34	ALT	100A	Предохранители ABS, AM1, STOP, DEFOG, FOG, ECU-B, TAIL, A/C и RR A/C, а также автоматические выключатели FR-HTR
35	AM1	50А	Предохранители “ENGINE”, “GAUGE”, “TURN”, “FR-WIPER”, “ECU-IG”, “A/C”, “RADIO”, “CIG”, “ST”, “POWER” и DOOR.
36	Основной бизнес	50А	Предохранители “HAZ-HORN”, “DOME”, “HEAD (LH)”, “HEAD (RH)” и “EFI”.
