Что означает слово mute на магнитоле?

Подключение магнитолы самостоятельно (без переходника)

Нет адаптера или нет желания его использовать, тогда подробно по распиновке. 99% производителей придерживаются стандартных цветов для проводов и их предназначений.

Желтый провод (BAT) — к постоянному +, независимо от положения замка зажигания, напрямую к аккумулятору через предохранитель на 10-20А.
Красный провод (ACC) — к клемме замка зажигания, на которой появляется + при повороте ключа зажигания. На многих авто существует уже отдельно проведенный провод в колодке. Надо его лишь найти (довольно просто при помощи тестера или контрольной лампочки). Так же можно подключить, к любой клемме, где появляется +12 при включении зажигания.
Черный провод — это минус или масса, что то же самое. Подключается на кузов хорошим контактом (там постоянный минус) или к минусу от АКБ.
Голубой/бело — голубой провод (REM) — это управляющий провод, который при включении магнитолы, автоматически включает автомобильный усилитель или активную антенну.
Оранжевый провод авто магнитолы (либо вариации) (ILL) — подключается к клемме переключателя освещения либо к любой другой клемме, где появляется +12 при включении габаритных огней или фар.
Желто — черный провод (вариации) (MUTE) — это дистанционное это выключение звука или его приглушение. Подключается к соответствующему проводу вашего автомобильного Handsfree. Если комплект отсутствует — не подключайте никуда. Это опция и на работоспособность магнитолы и качество работы не влияет.

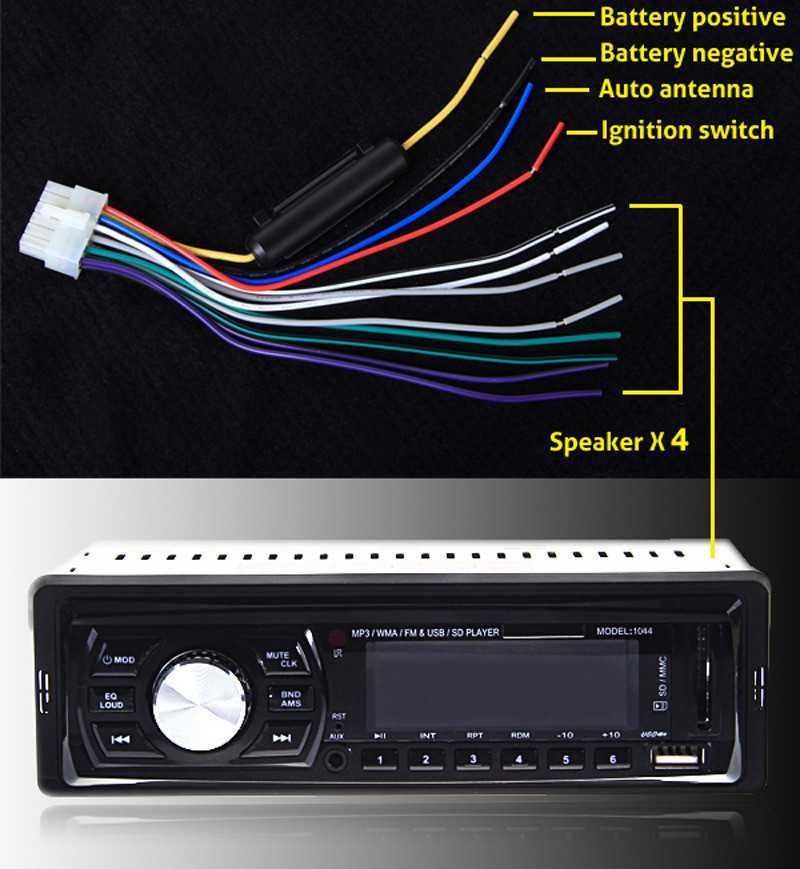

Выходы магнитолы

Выходы это в основном акустические провода на динамики. Они имеют парные цвета. К каждой цветовой паре подключается определенный динамик:

Белая пара проводов — передний левый динамик;

Серая пара — передний правый динамик;

Зеленая пара — задний левый динамик;

Фиолетовая пара — задний правый динамик.

Каждая пара проводов на динамики состоит из одноцветного провода и провода с черной полосой. Черной полосой обозначается минус. Соблюдайте правильность подключения акустических проводов, в противном случае, при несоблюдении цветовой схемы, будет не правильно работать регулировка баланса, а при несоблюдении полярности колонки будут играть в противофазе, это проявится рассеянным звуком.

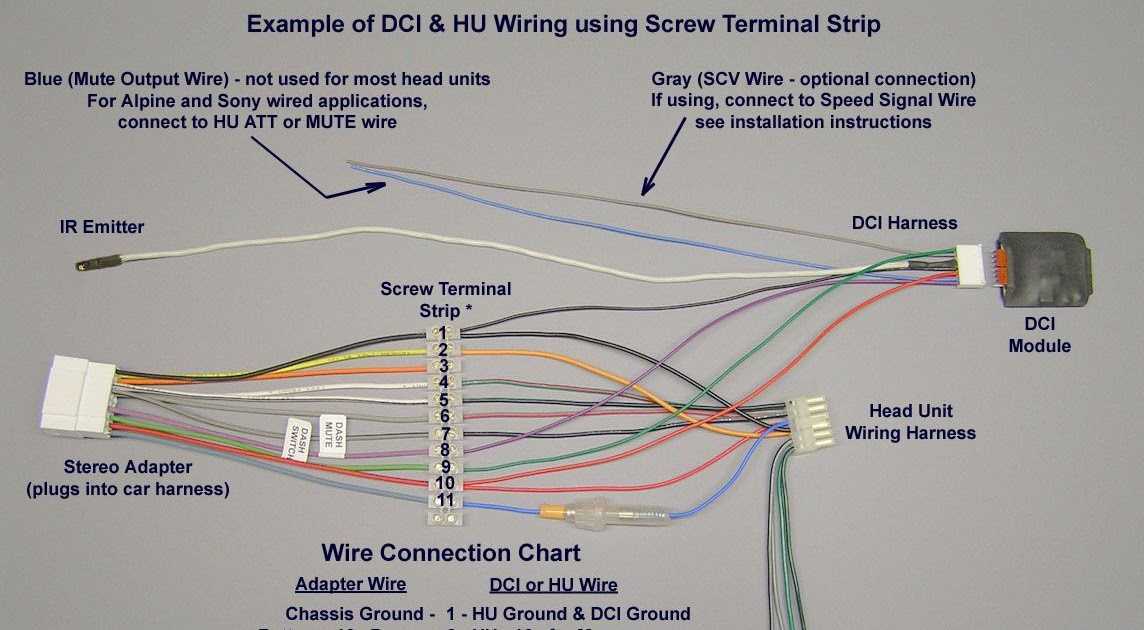

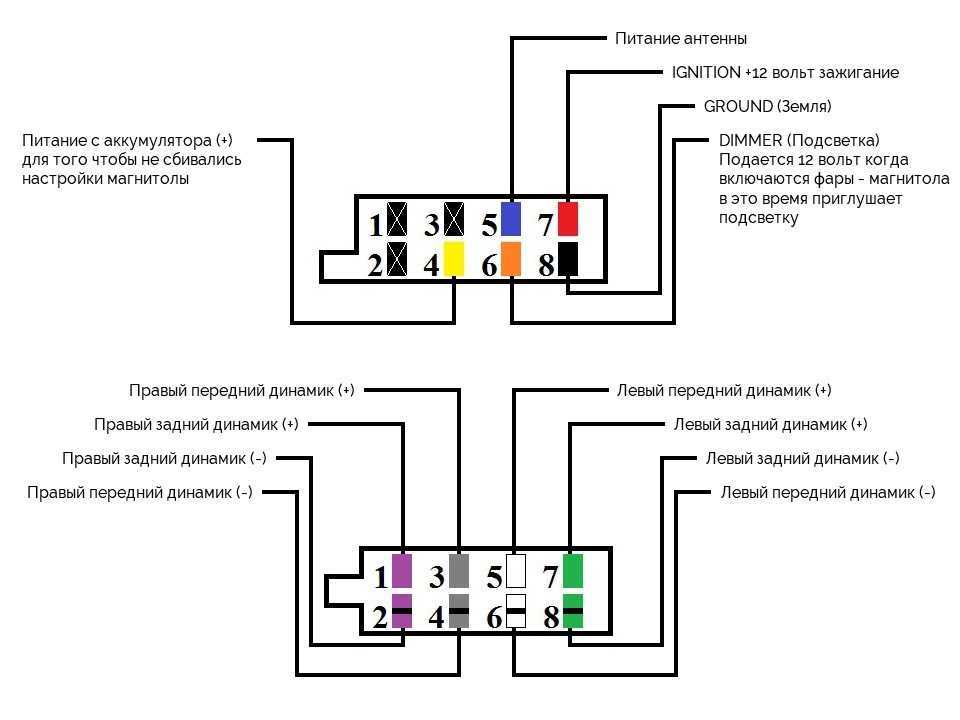

Схема подключения магнитолы

Так же магнитола может иметь линейные выходы для передачи звукового сигнала на усилитель.

Акустическая группа:

R = Динамик правый.
L = Динамик левый.
FR+, FR- или RF+, RF- = Динамик передний — правый (Соответственно плюс или минус).
FL+, FL- или LF+, LF- = Динамик передний — левый (Соответственно плюс или минус).
RR+, RR- = Динамик задний — правый (Соответственно плюс или минус).
LR+, LR- или RL+, RL- = Динамик задний — левый (Соответственно плюс или минус).
GND SP = Общий провод динамиков.

Другие возможные контакты:

В разделе загрузок вы можете скачать материалы с большим количеством распиновок различных марок, которые помогут вам подключить магнитолу.

Выбор автомагнитолы

На сегодняшний день проблема выбора автомагнитолы не кажется такой большой задачей, как несколько лет назад. В последние годы появилось огромное множество достойных компаний, которые предлагают действительно качественные магнитолы за приемлемую цену. Подобрать интересный вариант в соотношение цена-качество действительно не проблема, поэтому единственный вопрос, который остается решить, какая именно автомагнитола будет стоять в вашем автомобиле.

Как правило, современные магнитолы делятся на две части. Это однодиновые, или как их еще называют, одноблочные, и двухдиновые. Первый вариант наиболее распространен в нашей стране и в Европе. Двухблочные же магнитолы наиболее популярны в таких странах, как Япония, Америка и Корея. Основное различие каждого типа заключается лишь в их размерах. Двухдиновые магнитолы в два раза больше однодиновых, что позволяет производителям делать модели с большим сенсорным экраном, а также внедрять большее количество мультимедийных функций.

Выбирать размер автомагнитолы долго не приходится, ведь если вы обладатель автомобиля с магнитолой типа 1-DIN, то поставить двухдиновый вариант попросту не получится. Однако некоторые автолюбители умудряются провести реорганизацию пространства таким образом, чтобы вариант 2-DIN типа все-таки уместился на передней панели. Но это уже тема для отдельной статьи, а сейчас поговорим о том, как возможна установка автомагнитолы своими руками.

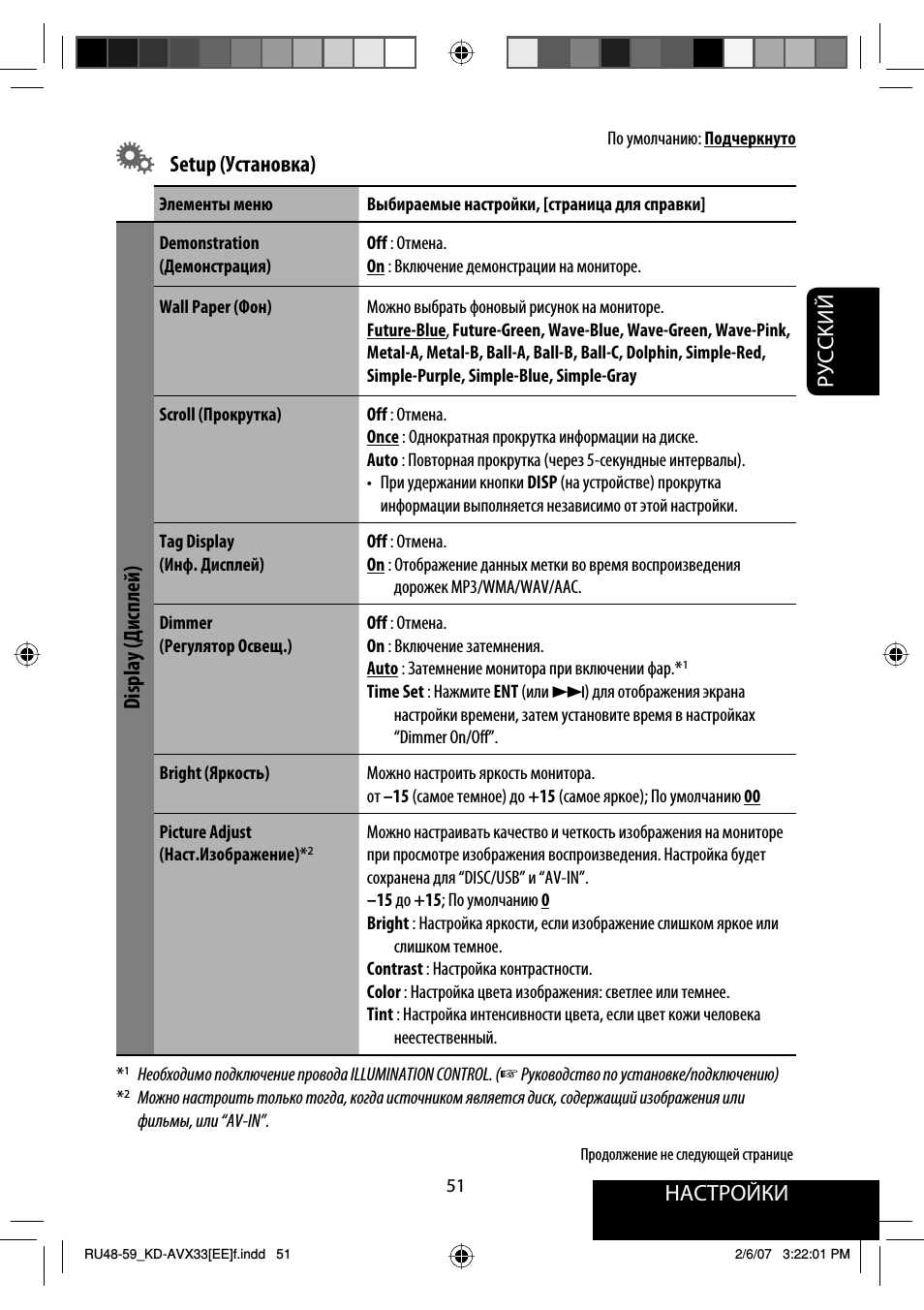

Настройки, Руcckий, Setup (установка)

По умолчанию: Подчеркнуто

Выбираемые настройки,

Off : Отмена.On : Включение демонстрации на мониторе.

Можно выбрать фоновый рисунок на мониторе.Future-Blue, Future-Green, Wave-Blue, Wave-Green, Wave-Pink, Metal-A, Metal-B, Ball-A, Ball-B, Ball-C, Dolphin, Simple-Red, Simple-Purple, Simple-Blue, Simple-Gray

Off : Отмена.Once : Однократная прокрутка информации на диске.Auto : Повторная прокрутка (через 5-секундные интервалы).• При удержании кнопки DISP (на устройстве) прокрутка

информации выполняется независимо от этой настройки.

Tag Display (Инф. Дисплей)

Off : Отмена.On : Отображение данных метки во время воспроизведения

Dimmer (Регулятор Освещ.)

Off : Отмена.On : Включение затемнения.Auto : Затемнение монитора при включении фар.

Time Set : Нажмите ENT (или

¢) для отображения экрана

настройки времени, затем установите время в настройках “Dimmer On/Off”.

Можно настроить яркость монитора.от –15 (самое темное) до +15 (самое яркое); По умолчанию 00

Можно настраивать качество и четкость изображения на мониторе при просмотре изображения воспроизведения. Настройка будет сохранена для “DISC/USB” и “AV-IN”.–15 до +15; По умолчанию 0Bright : Настройка яркости, если изображение слишком яркое или

Contrast : Настройка контрастности.Color : Настройка цвета изображения: светлее или темнее.Tint : Настройка интенсивности цвета, если цвет кожи человека

Необходимо подключение провода ILLUMINATION CONTROL. (

☞ Pуководство по установке/подключению)

Можно настроить только тогда, когда источником является диск, содержащий изображения или

Продолжение не следующей странице

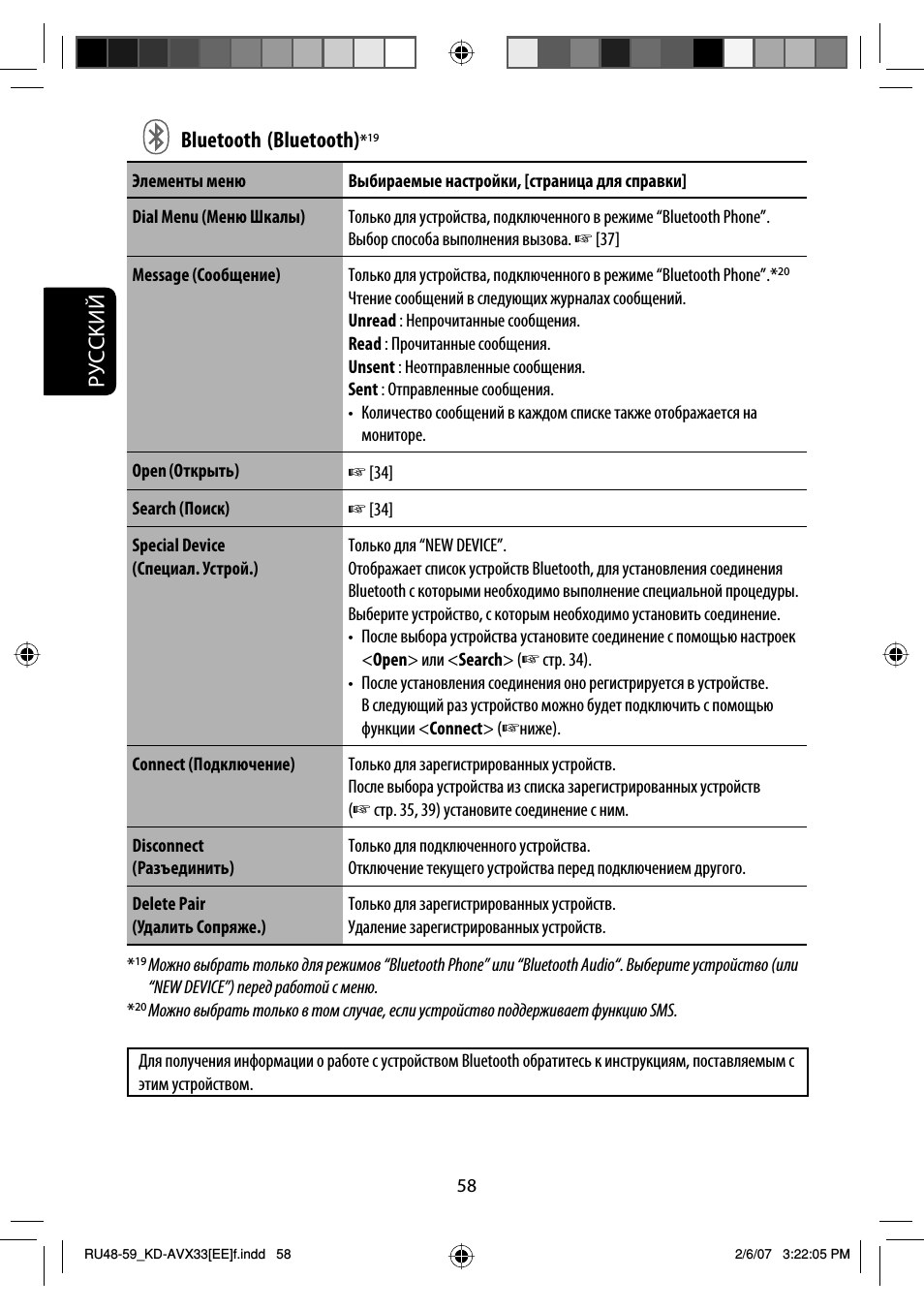

Руcckий bluetooth, Bluetooth)

Выбираемые настройки,

Dial Menu (Меню Шкалы)

Только для устройства, подключенного в режиме “Bluetooth Phone”.Выбор способа выполнения вызова.

Только для устройства, подключенного в режиме “Bluetooth Phone”.

Чтение сообщений в следующих журналах сообщений.Unread : Непрочитанные сообщения.Read : Прочитанные сообщения.Unsent : Неотправленные сообщения.Sent : Отправленные сообщения.• Количество сообщений в каждом списке также отображается на

Special Device (Специал. Устрой.)

Только для “NEW DEVICE”.Отображает список устройств Bluetooth, для установления соединения Bluetooth с которыми необходимо выполнение специальной процедуры. Выберите устройство, с которым необходимо установить соединение.• После выбора устройства установите соединение с помощью настроек

• После установления соединения оно регистрируется в устройстве.

В следующий раз устройство можно будет подключить с помощью функции (

Только для зарегистрированных устройств.После выбора устройства из списка зарегистрированных устройств (

☞ стр. 35, 39) установите соединение с ним.

Только для подключенного устройства.Отключение текущего устройства перед подключением другого.

Delete Pair (Удалить Сопряже.)

Только для зарегистрированных устройств.Удаление зарегистрированных устройств.

Можно выбрать только для режимов “Bluetooth Phone” или “Bluetooth Audio“. Выберите устройство (или

“NEW DEVICE”) перед работой с меню.

Можно выбрать только в том случае, если устройство поддерживает функцию SMS.

Для получения информации о работе с устройством Bluetooth обратитесь к инструкциям, поставляемым с этим устройством.

Что это такое? Разбираемся

TEL MUTE — режим, когда при входящем звонке телефона отключается звук. Присутствует на многих производителях — LG, Prologi, Mystery, Kenwood и других.

Обычно в комплекте системы Hands-Free уже идет и провод MUTE. Кстати на магнитоле сзади не выход для провода, а вход.

MUTE во многой технике, особенно аудио/видео часто означает одно — отключение звук, может называться Режим тишины. Например на пульте от телевизора часто присутствует такая кнопка.

Теоретически к данному разьему можно подключить некий специальный датчик/детектор GSM-сигнала, который будет отправлять магнитоле сигнал при поступающем звонке. Однако нужно проверить — какой именно сигнал будет отправлять, если магнитола принимает 12v, то больше отправлять разумеется нельзя. Считаю важным моментом, игнорировать не стоит.

Куда подключается в магнитоле кабель TEL MUTE? Свободные руки как раз и подключаются к нему — он может иметь коричневый/желтый цвет, рядом значок перечеркнутого динамика. С телефоном Свободные руки соединяться могут по блютузу.

Пропал звук, на дисплее загорается надпись TEL MUTE — что делать, как выключить?

Часто отсутствие звука связано с банальной причиной — при монтаже магнитолы провод TEL MUTE был прижат к корпусу, собственно, что и послужило включению беззвучного режима.

Важно! При отсутствии Hands-Free Car провод на задней панели вам попросту не нужен. Необходимо его заизолировать, иначе может быть ситуация, когда звук отсутствует, а на экране будет отображаться/мигать надпись TEL MUTE

В некоторых магнитолах на передней панели может быть кнопка MUTE ручного отключения звука, пример на Pioneer:

Кнопка может иметь другое название — Phone.

Также можете встретить разьемы/коннекторы Ant, ANT+, AutoAnt, P.ANT, который предназначены для антенны.

Проверка работоспособности звуковой системы

После проверки корректности подключения провода Муте, необходимо дополнительно протестировать работоспособность звуковой системы. Для этого можно выбрать несколько музыкальных композиций различных жанров и проверить, звучат ли они четко и правильно. Если звук неудовлетворительного качества, можно попробовать подключить магнитолу к другому устройству или проверить работоспособность каждого динамика в системе звуковоспроизведения.

Проверка работоспособности звуковой системы позволит убедиться, что все провода и устройства настроены правильно, и электроника функционирует корректно. Также, при необходимости, можно провести дополнительные тесты и настроить звуковую систему на оптимальный уровень звукового воспроизведения.

Сервисные сообщения автомагнитолы

Сервисные сообщения автомагнитолы Pioneer призваны оповещать водителя о подключенных функциях в режиме реального времени, обычно без перевода, если нет прошивки. Наличие сервисного режима позволяет контролировать подключение дополнительных систем и устройств к бортовой системе автомобиля, а также проверять их функциональность. Иными словами, если вы покупаете устройство, имеет смысл разобраться в некоторых его функциях. По опыту, это очень удобно, так как функциональность тщательно продумывается инженерами.

Магнитола Пионер Mute предусматривает приглушение звука во время звонка телефона. Она может быть подключена автоматически при наличии сигнала или вручную с помощью индикатора. Многие водители не только не используют эти возможности, но и не слышали о такой функциональности, в результате разъем остается незадействованным, а в отдельных случаях зажатым задней панелью. Чаще проблема с индикатором характерна для не совсем новых автомагнитол, которые требуют профилактического осмотра.

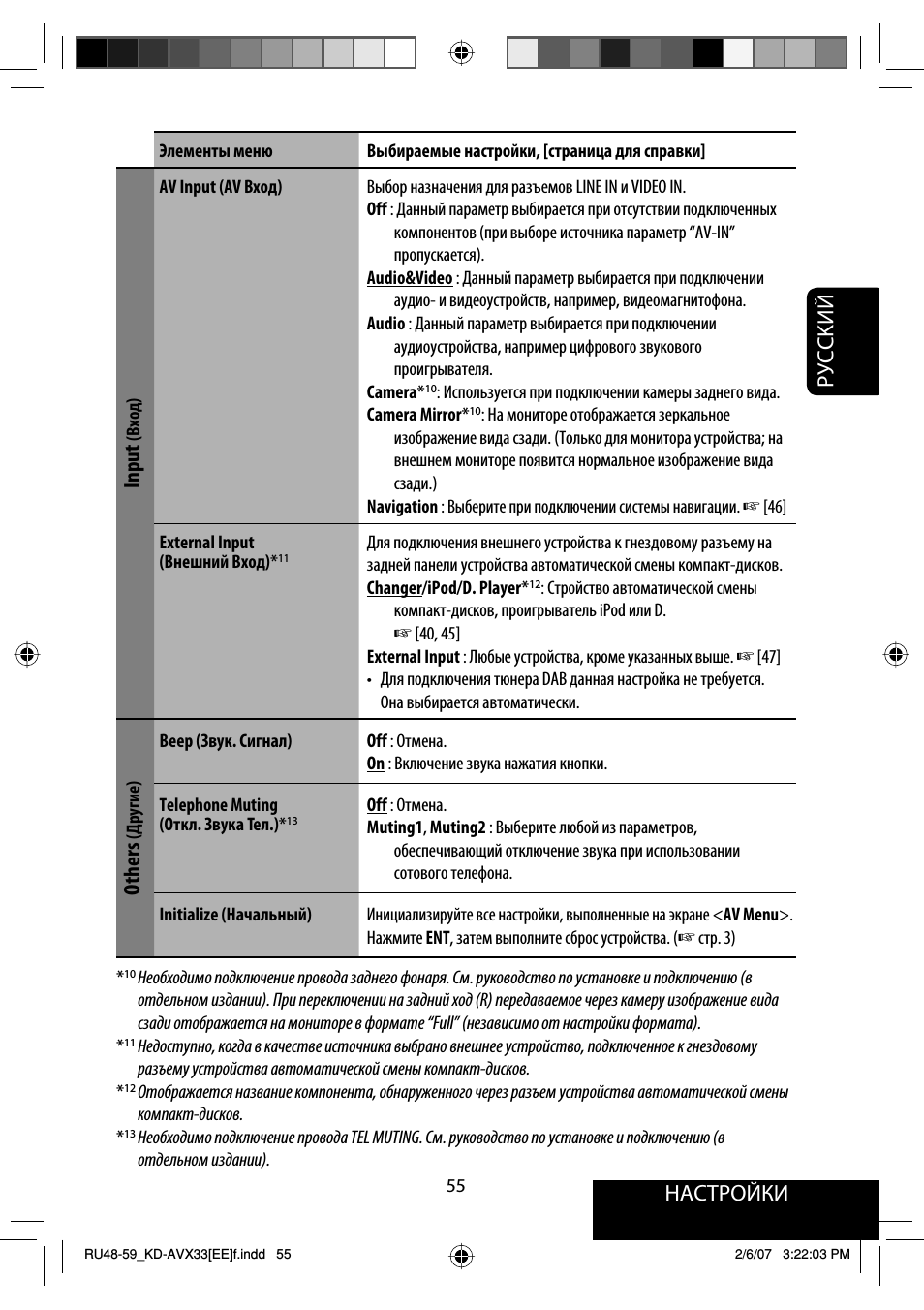

Настройки, Руcckий, Input

Выбираемые настройки,

AV Input (AV Вход)

Выбор назначения для разъемов LINE IN и VIDEO IN.Off : Данный параметр выбирается при отсутствии подключенных

компонентов (при выборе источника параметр “AV-IN” пропускается).

Audio&Video : Данный параметр выбирается при подключении

аудио- и видеоустройств, например, видеомагнитофона.

Audio : Данный параметр выбирается при подключении

аудиоустройства, например цифрового звукового проигрывателя.

: Используется при подключении камеры заднего вида.

: На мониторе отображается зеркальное

изображение вида сзади. (Только для монитора устройства; на внешнем мониторе появится нормальное изображение вида сзади.)

Navigation : Выберите при подключении системы навигации.

External Input(Внешний Вход)

Для подключения внешнего устройства к гнездовому разъему на задней панели устройства автоматической смены компакт-дисков.Changer/iPod/D. Player

: Cтройство автоматической смены

компакт-дисков, проигрыватель iPod или D.☞

External Input : Любые устройства, кроме указанных выше.

• Для подключения тюнера DAB данная настройка не требуется.

Она выбирается автоматически.

Beep (Звук. Сигнал)

Off : Отмена.On : Включение звука нажатия кнопки.

Telephone Muting(Откл. Звука Тел.)

Off : Отмена.Muting1, Muting2 : Выберите любой из параметров,

обеспечивающий отключение звука при использовании сотового телефона.

Инициализируйте все настройки, выполненные на экране . Нажмите ENT, затем выполните сброс устройства. (

Необходимо подключение провода заднего фонаря. См. руководство по установке и подключению (в

отдельном издании). При переключении на задний ход (R) передаваемое через камеру изображение вида сзади отображается на мониторе в формате “Full” (независимо от настройки формата).

Недоступно, когда в качестве источника выбрано внешнее устройство, подключенное к гнездовому разъему устройства автоматической смены компакт-дисков.

Отображается название компонента, обнаруженного через разъем устройства автоматической смены компакт-дисков.

Необходимо подключение провода TEL MUTING. См. руководство по установке и подключению (в

Сервисные сообщения автомагнитолы

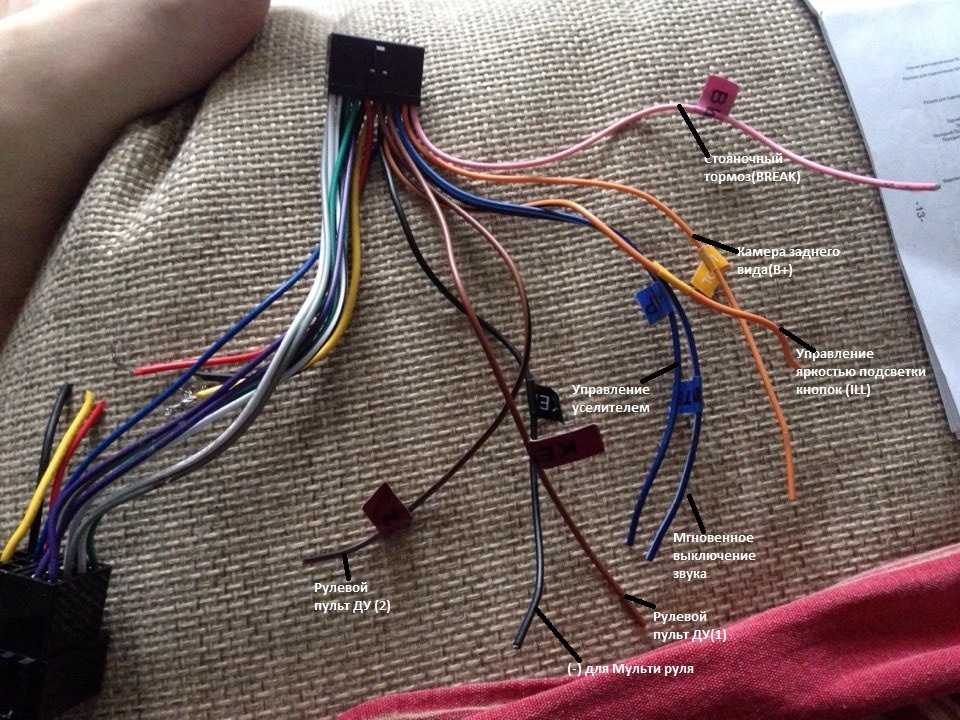

Розовый провод

В наборе проводов для автомагнитолы может встречаться кабель, покрытый защитным слоем розового цвета. Элемент применяется на головных устройствах, способных воспроизводить видео. Используется для коммутации внешней камеры заднего вида, обеспечивая трансляцию сигнала. При использовании подобного оборудования требуется обеспечить совместимость сигналов, в противном случае изображение на дисплее будет перевернутым.

Для обеспечения питания камеры применяется провод Reverse, позволяющий включить трансляцию сигнала при использовании передачи заднего хода. Шнур коммутируется к цепям подачи питания на лампы заднего хода. При использовании штатного парктроника возможно подсоединение кабеля к разъему контроллера.

В конструкции головного устройства может использоваться дополнительный жгут, обеспечивающий снижение громкости звучания при включении передачи заднего хода. Этот же кабель, покрытый изолятором желто-черного цвета, отвечает за отключение трансляции при поступлении телефонного звонка. Если автомобиль не оснащен блоком для подключения мобильного телефона, то шнур не используется.

Также в состав жгута входит 8 кабелей, предназначенных для коммутации тыловых и фронтальных громкоговорителей. При использовании компонентной акустики требуется подсоединять элементы на общий канал, при этом контролируя сопротивление и мощность. Все отрицательные выходы от катушек колонок должны подаваться на соответствующие разъемы усилителя.

Для установки низкочастотных динамиков применяется отдельный провод, проложенный самостоятельно. На некоторых автомобилях сабвуфер является штатным устройством, размещенным в нише для запасного колеса или внутренней полости его диска. Для коммутации используются отдельные кабели, цвет изоляции зависит от модели транспортного средства.

На штатных магнитолах встречается плоский шлейф, предназначенный для передачи информации на дисплей, выведенный в отдельный карман на панели приборов. Жгут состоит из большого числа проводов, покрытых изоляцией белого и серого цвета. За счет защитного слоя обеспечивается монолитность изделия. Шлейф крепится специальными зажимами, обеспечивающими надежный контакт и защиту от влаги.

Некоторые головные устройства Pioneer имеют дополнительный кабель, предназначенный для подключения охранного комплекса. Шнур подсоединяется к штекеру, точка коммутации имеет обозначение Alarm. Использование на автомобиле цифровой шины CAN или K-Line требует подключения в цепь и магнитолы. Для этого применяются отдельные шнуры, выведенные в общий коммутационный разъем.

Расшифровка проводов магнитол для автомобилей

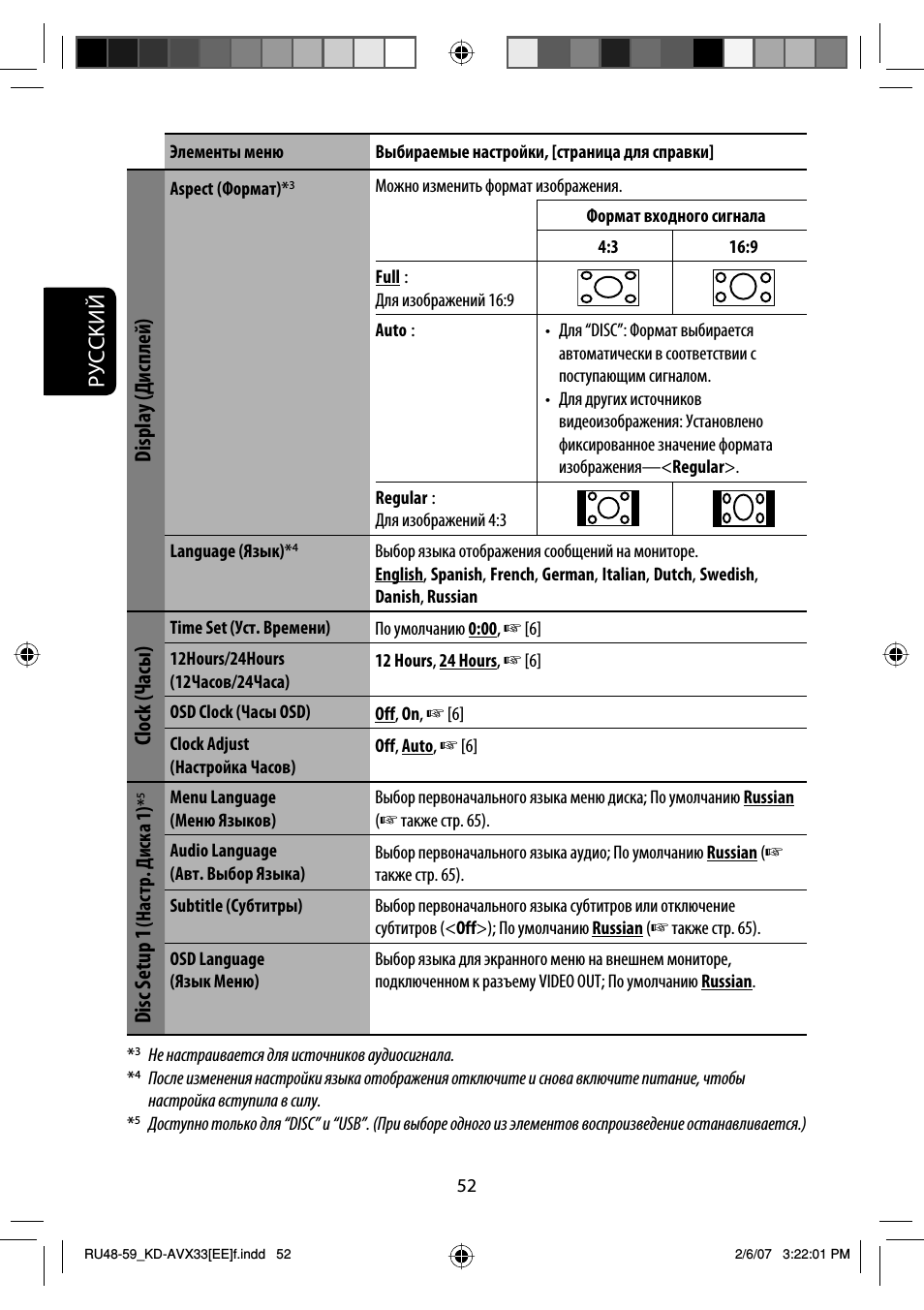

Руcckий, Display (дисплей), Clock (часы)

Выбираемые настройки,

Можно изменить формат изображения.

Формат входного сигнала

Для изображений 16:9

• Для “DISC”: Формат выбирается

автоматически в соответствии с поступающим сигналом.

• Для других источников

видеоизображения: Установлено фиксированное значение формата изображения— .

Для изображений 4:3

Выбор языка отображения сообщений на мониторе.English,

Time Set (Уст. Времени)

По умолчанию 0:00,

OSD Clock (Часы OSD)

Clock Adjust (Настройка Часов)

Menu Language (Меню Языков)

Выбор первоначального языка меню диска; По умолчанию Russian (

Audio Language(Авт. Выбор Языка)

Выбор первоначального языка аудио; По умолчанию Russian (

Выбор первоначального языка субтитров или отключение субтитров ( ); По умолчанию Russian (

OSD Language(Язык Меню)

Выбор языка для экранного меню на внешнем мониторе, подключенном к разъему VIDEO OUT; По умолчанию Russian.

Не настраивается для источников аудиосигнала.

После изменения настройки языка отображения отключите и снова включите питание, чтобы

настройка вступила в силу.

Доступно только для “DISC” и “USB”. (При выборе одного из элементов воспроизведение останавливается.)

Синий провод

Синий провод обеспечивает подачу управляющего сигнала к антенному усилителю или электроприводу, который выдвигает штырь приемника сигналов из полости крыла. Если автомобиль не оснащается подобным оборудованием, то кабель аккуратно скручивается и изолируется. Цвета проводов, расположенных на блоке электрического привода антенны, зависят от модификации автомобиля.

Также синяя изоляция применяется для защиты шнура, который нужен для управления внешним усилителем. Подобная цветовая схема используется на головных устройствах Sony. При активации проигрывателя через кабель «ремоут» подается управляющий импульс, обеспечивающий начало работы внешнего усилителя и акустики. После выключения двигателя и прекращения работы магнитолы автоматически обесточивается и усилитель, обеспечивая сохранение заряда аккумуляторной батареи транспортного средства.

Сине-белый провод

Голубой и белый цвета изоляции применяются для маркировки кабеля, используемого для управления слаботочным внешним оборудованием. Положительный сигнал появляется на кабеле только после включения головного акустического устройства. Допустимый ток, передаваемый по шнуру, не превышает 200 мА. При повышенной нагрузке происходит перегрев и необратимое разрушение электронных контроллеров, расположенных внутри проигрывателя. Если пользователь намерен коммутировать мощное оборудование, то требуется ввести в цепь разгрузочное реле.

Подключение питания

Подключение питания – этап, на котором совершается большинство ошибок при подсоединении магнитолы.

Для подключения питания к магнитоле лучше использовать отдельную проводку к аккумулятору, при этом провода должны быть с сечением 2-4 кв.мм.

Для получения после установки чистоты воспроизведения черный и желтый провода лучше подключить к АКБ. На желтом проводе установить дополнительный предохранитель на 10-20 А. Красный провод подсоединяется в цепь зажигания.

Как правило, красный и желтый провода подключают вместе, так магнитола работает независимо от выключенного зажигания. Но у такого варианта есть нюанс – магнитола будет сажать АКБ, т.к. все время будет находиться в спящем режиме после отключения. Чтобы исключить возможность разрядки аккумулятора из-за этого нюанса, на красный провод дополнительно ставится кнопка отдельного отключения, благодаря которой при длительной стоянке машины питание будет отключаться самостоятельно.

Замена стационарной магнитолы

У большинства людей возникает желание заменить стационарную магнитолу на встраиваемую. На такое решение может натолкнуть то, что заводские магнитолы не всегда выдают нужное количество ватт или дают мало мощности для установленных колонок.

Главное правило при замене стационарных магнитол на встраиваемые – это правильный подбор переходников и сопутствующих разъемов.

Так, магнитола KY83190A, которая устанавливается на автомобили марки Lifan, имеет собственные штекеры и встраивается в уже предоставленное производителем штатное место 2Din. Для использования магнитолы марки KY83190A на других автомобилях требуются специальные переходники на штекеры стандарта ISO.

Рассмотрим варианты подключения встраиваемых магнитол марки Sony, Pioneer или JVC.

Производитель магнитолы марки JVC уже заранее позаботился о том, чтобы покупатель при приобретении его автомагнитолы смог самостоятельно ее установить. В комплекте с ней идут специальные шпильки для фиксации сзади и спереди для удобства установки. Модели JVC подключаются через ISO-разъем.

Для качественного звучания музыки нужно предохранитель на торцевой стороне магнитолы переставить в соседнее гнездо, а к АКБ подсоединить провод КП и ЖБ провод заизолировать. Также лучше отдать предпочтение проводам более высокого качества. Возьмем в пример магнитолу марки SONY, большинство из них также подключается по стандартной схеме через ISO-разъем, но бывает, что на некоторых моделях стоят ISO-коннекторы. Они индивидуальные, и к ним нужно выбирать переходники ISO, либо обрезать провода и соединять их с коннекторами по схеме.

Конечно же, для подключения обрезать провода не рекомендуется, но если так получилось, то лучше использовать термоусадочные кембрики, а не изоленту, так как зимой она отслаивается, что может привести к короткому замыканию. В любом случае, подключение автомагнитолы станет более удобным, если в ней уже имеется ISO-разъем.

Что касается автомагнитолы Pioneer, то она тоже имеет разъемы подключения ISO. Разъем для подключения магнитолы Pioneer имеет два штекера: черный (от него происходит питание магнитолы) и коричневый (который производит выход акустики на магнитолу). При монтаже магнитолы Pioneer нужно верно присоединить красный положительный провод и использовать предохранитель от АКБ.

Таким образом, подключение ISO-разъема магнитолы значительно облегчает процесс работы.

Что это такое? Разбираемся

Обычно в комплекте системы Hands-Free уже идет и провод MUTE. Кстати на магнитоле сзади не выход для провода, а вход.

Разъемы и их схема

Разъем TEL Mute на магнитоле имеется на задней панели, в качестве краткого обозначения может быть указана иконка перечеркнутого динамика. Это и есть вход приглушения звука при приеме телефонного звонка. Функция обычно реализуется автоматически при подключении Hands Free, но допускается и несколько вариантов «ручного» использования.

Данная возможность дополняет целый ряд других, которые интегрированы в даже самые простые медиаустройства, они часто пишут сообщения о рабочем режиме на экране. Чаще всего они остаются неиспользуемыми и реализуются как опциональные возможности на универсальных устройствах.

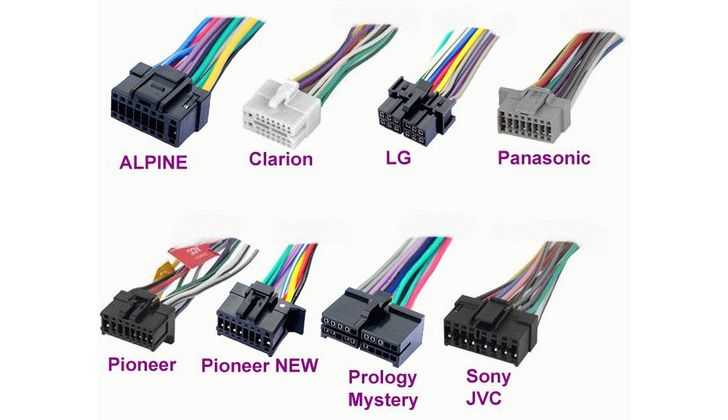

Для описания имеет смысл привести внешний вид и схему разъемов, которую для своей автомагнитолы Пионер вы можете найти в документации, часто с переводом. Обычно такие разъемы стандартизованы и одинаковы, как минимум, на одной линейке устройств (см. фото).

Список разъемов медиадевайсов Pioneer

Итак, мы разобрались, что такое Mute на магнитоле? Теперь имеет смысл уточнить вопросы по другим разъемам, которые предполагают целый ряд доступных функций даже в самой простой модели.

Весь список приведен в таблице, отметим наиболее интересную функциональность:

имеется контакт для внешнего усилителя;
имеется вход и выход для передачи данных, а также линейный выход;
есть контакты для управляющего напряжения, подаваемого при подключении сабвуфера и усилителя;
новые девайсы имеют линии общей бортовой шины CAN и двунаправленной шины K-Line;
подключение контактов сигнализация;
шина для обмена данных при установленном дисплее в салоне;
оптическая линия связи.

Это небольшой список часто встречающихся возможностей. Конкретная модель Пионер может как поддерживать больше функций, так и меньше. Рекомендуем ознакомиться с ними из прилагаемой к девайсу инструкции по эксплуатации. С ее помощью можно найти интересующий ответ на вопрос.

Обозначение	Функция
B+, BAT, K30, Bup+, B/Up, B-UP, MEM +12	Батарея
GND, GROUND, K31, «-»	«Масса»
A+, ACC, KL 15, S-K, S-kont, SAFE, SWA	Питание замка зажигания
N/C, n/c, N/A	Физический вывод, не подключаемый
ILL, LAMP, «Солнышко», 15b, Lume, iLLUM или K1.58b	Минусовый провод «массы»
Ant, ANT+, AutoAnt, P.ANT	Питание антенны
MUTE, Mut, mu, «перечеркнутый динамик», TEL, TEL MUTE	Приглушение звука при звонке телефона
GALA, GAL используется в модели DEH 945R для коррекции компрессии звука	Вход для датчика скорости
Акустика
R	Динамик правый
L	Динамик левый
FR+, FR-, RF+, RF-	Динамик передний, правый
FL+, FL-, LF+, LF	Динамик передний, левый
RR+, RR-	Динамик задний, правый
LR+, LR-, RL+, RL-	Динамик задний, левый
GND SP	Общий провод динамиков
Другие
Amp	Подключение питания внешнего усилителя
DATA IN	Вход данных
DATA OUT	Выход данных
Line Out	Линейный выход
REM, REMOTE CONTROL	Управляющее напряжение усилителя и сабвуфера
ACP+, ACP-	Линии шины
CAN-L, CAN-H	Линии CAN-шины
K-BUS	Двунаправленная шина К-line
SHIELD	Подключение экранированной оплетки
AUDIO COM, R COM, L COM	Общий провод для усилителей
CD-IN L+, CD-IN L-, CD-IN R+, CD-IN R-	Входы/выходы чейнджера
SW+B	Переключение питания
NAVI	Подключение навигатора
SEC IN	Защита
DIMMER	Коррекция яркости дисплея
ALARM	Подключение сигнализации
SDA, SCL, MRQ	Шины дисплея
D2B+, D2B-	Оптическая линия связи.

Если рассматривать проблему залипания контактов индикатора тишины, то можно посоветовать периодически проводить профилактический осмотр автомагнитолы и ее контактов. Могут возникать такие ситуации, в результате которых контакты могут быть нарушены, особенно после резкой остановки, удара или других проблем.

Источник

Обозначения, расшифровка контактов и проводов автомобильных магнитол.

Акустическая группа:

R = Динамик правый. L = Динамик левый. FR+, FR- или RF+, RF- = Динамик передний — правый (Соответственно плюс или минус). FL+, FL- или LF+, LF- = Динамик передний — левый (Соответственно плюс или минус). RR+, RR- = Динамик задний — правый (Соответственно плюс или минус). LR+, LR- или RL+, RL- = Динамик задний — левый (Соответственно плюс или минус). GND SP = Общий провод динамиков.

Разъём питания магнитол:

B+ или BAT или K30 или Bup+ или B/Up или B-UP или MEM +12 = Питание от аккумулятора (плюс)

GND или GROUND или K31 или просто указан минус = Общий провод (Масса), минус аккумулятора.

A+ или ACC или KL 15 или S-K или S-kont или SAFE или SWA = +12 с замка зажигания.

N/C или n/c или N/A = Нет контакта. (Физически вывод имеется но никуда не подключен).

ILL или LAMP или обозначение солнышка или 15b или Lume или iLLUM или K1.58b = Подсветка панели. На контакт подаётся +12 вольт при включении габаритных огней. На некоторых магнитолах есть два провода, -iLL+ и iLL- Минусовой провод гальванически отвязан от массы.

Ant или ANT+ или AutoAnt или P.ANT = После включения магнитолы с этого контакта подаётся питание +12 вольт на управление выдвижной антенной, если такова, естественно, присутствует.

MUTE или Mut или mu или изображение перечеркнутого динамика или TEL или TEL MUTE = Вход выключения или приглушения звука при приеме звонка телефона или других действиях (например движения задним ходом).

Другие возможные контакты в магнитолах:

Power Control = это управление включением усилителя P.CONT/ANT.CONT = это управление антенной, питание подается после включения радио ILL + и ILL — = это провода регулировки яркости подсветки магнитолы Amp = Контакт управления включением питания внешнего усилителя DATA IN = Вход данных DATA OUT = Выход данных Line Out = Линейный выход REM или REMOTE CONTROL = Управляющее напряжение (Усилитель) ACP+, ACP- = Линии шины (Ford) CAN-L = Линия шины CAN CAN-H = Линия шины CAN K-BUS = Двунаправленная последовательная шина (К-line) SHIELD = Подключение оплётки экранированного провода. AUDIO COM или R COM, L COM = Общий провод (земля) входа или выхода предварительных усилителей CD-IN L+, CD-IN L-, CD-IN R+, CD-IN R- = Симметричные линейные входы аудио сигнала с ченжера SW+B = Переключение питания +B батареи. SEC IN = Второй вход DIMMER = Изменение яркости дисплея ALARM = Подключение контактов сигнализации для выполнения магнитолой функций охраны автомобиля (магнитолы PIONEER) SDA, SCL, MRQ = Шины обмена с дисплеем автомобиля. LINE OUT, LINE IN = Линейный выход и вход, соответственно. D2B+, D2B- = Оптическая линия связи аудиосистемы

Mute на магнитоле: пишет на Pioneer русский перевод

Современные автомагнитолы поддерживают целый ряд сервисных функций и имеют более широкой функциональностью, чем доступна или используется пользователями. На передней панели есть ряд индикаторов подключения функций или устройств. Также есть целый ряд разъемов, которые могут не использоваться водителем при подключении автомагнитолы, но доставлять неудобство.

Часто эта проблема характерна именно для разъема MUTE или MUT, когда пишет на экране. В переводе это обозначает на русском «немой» или «молчание», функция создана и активируется при звонке телефона и включения Hands Free. В отдельных случаях Mute на магнитоле Pioneer загорается при случайном зажиме контактов на задней панели устройства. Для ее устранения необходимо снять девайс, отключить и включить заново разъем, а также почистить контакты. Обычно этого достаточно для того, чтобы устранить «залипание» контакта, которое в 80% случаев является причиной подобной проблемы.

Сервисные сообщения автомагнитолы

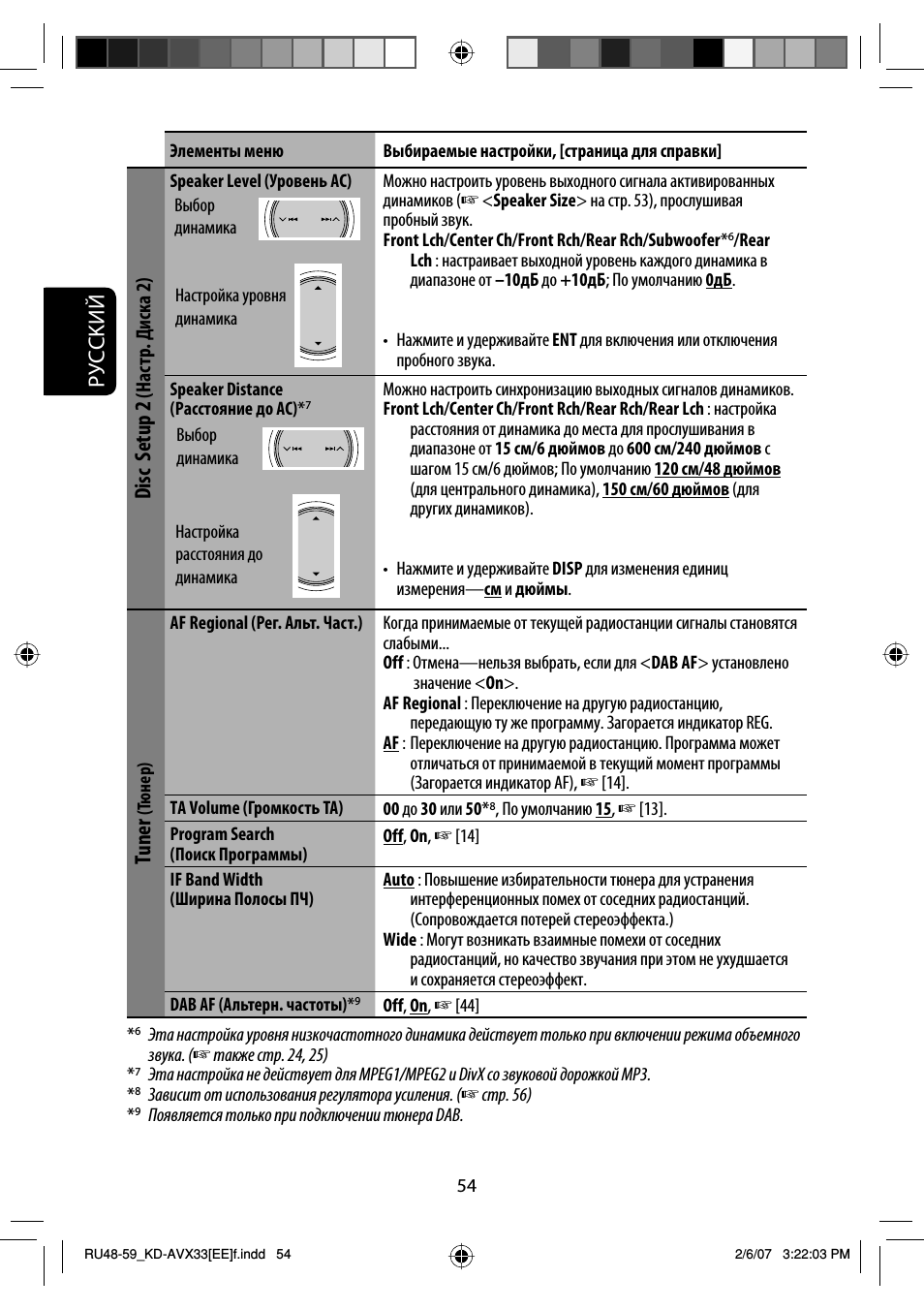

Руcckий, Disc setup 2, Tuner

Выбираемые настройки,

Speaker Level (Уровень АС)

Можно настроить уровень выходного сигнала активированных динамиков (

☞ на стр. 53), прослушивая

пробный звук.Front Lch/Center Ch/Front Rch/Rear Rch/Subwoofer

Lch : настраивает выходной уровень каждого динамика в диапазоне от –10дБ до +10дБ; По умолчанию 0дБ.

• Нажмите и удерживайте ENT для включения или отключения

Speaker Distance (Расстояние до АС)

Можно настроить синхронизацию выходных сигналов динамиков.Front Lch/Center Ch/Front Rch/Rear Rch/Rear Lch : настройка

расстояния от динамика до места для прослушивания в диапазоне от 15 см/6 дюймов до 600 см/240 дюймов с шагом 15 см/6 дюймов; По умолчанию 120 см/48 дюймов (для центрального динамика), 150 см/60 дюймов (для других динамиков).

• Нажмите и удерживайте DISP для изменения единиц

AF Regional (Рег. Альт. Част.)

Когда принимаемые от текущей радиостанции сигналы становятся слабыми. Off : Отмена—нельзя выбрать, если для установлено

AF Regional : Переключение на другую радиостанцию,

передающую ту же программу. Загорается индикатор REG.

AF : Переключение на другую радиостанцию. Программа может

отличаться от принимаемой в текущий момент программы (Загорается индикатор AF),

TA Volume (Громкость ТА)

, По умолчанию 15,

Program Search (Поиск Программы)

IF Band Width(Ширина Полосы ПЧ)

Auto : Повышение избирательности тюнера для устранения

интерференционных помех от соседних радиостанций. (Сопровождается потерей стереоэффекта.)

Wide : Могут возникать взаимные помехи от соседних

радиостанций, но качество звучания при этом не ухудшается и сохраняется стереоэффект.

DAB AF (Альтерн. частоты)

Эта настройка уровня низкочастотного динамика действует только при включении режима объемного

☞ также стр. 24, 25)

Эта настройка не действует для MPEG1/MPEG2 и DivX со звуковой дорожкой MP3.

Зависит от использования регулятора усиления. (

Появляется только при подключении тюнера DAB.

Настройка уровня динамика

Настройка расстояния до динамика

Подключение магнитолы самостоятельно (без переходника)

Выходы магнитолы

Акустическая группа:

Другие возможные контакты:

Выбор автомагнитолы

Настройки, Руcckий, Setup (установка)

Руcckий bluetooth, Bluetooth)

Что это такое? Разбираемся

Пропал звук, на дисплее загорается надпись TEL MUTE — что делать, как выключить?

Проверка работоспособности звуковой системы

Сервисные сообщения автомагнитолы

Настройки, Руcckий, Input

Сервисные сообщения автомагнитолы

Розовый провод

Расшифровка проводов магнитол для автомобилей

Руcckий, Display (дисплей), Clock (часы)

Синий провод

Сине-белый провод

Подключение питания

Замена стационарной магнитолы

Что это такое? Разбираемся

Разъемы и их схема

Список разъемов медиадевайсов Pioneer

Обозначения, расшифровка контактов и проводов автомобильных магнитол.

Mute на магнитоле: пишет на Pioneer русский перевод

Сервисные сообщения автомагнитолы

Руcckий, Disc setup 2, Tuner

Похожие записи:

Похожие записи:
