Настройка toyota techstream с помощью elm327

Шаг 5: Запуск и использование Toyota Techstream ELM327

После того как вы успешно установили и настроили программу Toyota Techstream ELM327, вы готовы к запуску и использованию программы для диагностики вашего автомобиля.

Для запуска программы откройте ярлык «Toyota Techstream» на рабочем столе или найдите программу в меню «Пуск» вашей операционной системы.

После открытия программы вам необходимо будет выбрать язык программы. Для этого просто кликните на соответствующий флажок и нажмите кнопку «Далее».

После выбора языка программа загрузится и отобразит главное окно. В этом окне вы будете видеть список доступных функций и возможностей, которые предоставляет Toyota Techstream ELM327.

Для начала использования программы вам необходимо указать тип и модель вашего автомобиля. Для этого выберите соответствующую опцию в главном окне программы.

После того как вы выбрали тип и модель автомобиля, программа подключится к вашему автомобилю с помощью ELM327-адаптера. Пожалуйста, убедитесь, что ваш автомобиль находится включенным и ELM327-адаптер подключен к порту OBD2 автомобиля.

Когда программа успешно подключится к вашему автомобилю, вы сможете использовать различные функции программы для диагностики и настройки вашего автомобиля. Например, вы сможете проверить коды ошибок, считать и очистить их, настроить различные параметры вашего автомобиля и многое другое.

Для использования каждой функции программы следуйте инструкциям, отображаемым на экране. Обычно вам потребуется выбрать нужную функцию из списка, затем следовать инструкциям на экране и вводить требуемые данные или настраивать параметры.

Не забудьте сохранить все изменения, которые вы вносите в параметры вашего автомобиля, чтобы они вступили в силу. Кроме того, рекомендуется регулярно сохранять резервные копии всех оригинальных настроек вашего автомобиля перед внесением любых изменений.

После завершения использования программы вы можете закрыть ее, нажав соответствующую кнопку в главном окне программы или выбрав соответствующую опцию в меню программы.

Теперь вы знаете, как запустить и использовать Toyota Techstream ELM327 для диагностики и настройки вашего автомобиля. Удачи!

Дилерская диагностика Toyota

Techstream – это диагностическая платформа концерна Toyota, предназначенная для диагностики электронных систем автомобилей TOYOTA www.toyota-tech.eu, techinfo.toyota.com, LEXUS www.lexus-tech.eu/default.aspx. В этом обзоре мы не будем касаться собственно установки программы на компьютер, а рассмотрим только ее настройки (как и других диагностических программ) для работы со Scandoc J2534.

1. Установка драйверов Scandoc, как устройства J2534

Для начала необходимо установить драйвера устройства на ваш компьютер. Скачать последнюю версию драйверов можно скачать здесь: http://update.quantexlab.ru/utils/j2534sd/. После корректной установки драйверов в меню ПУСК > Программы должна появиться папка Quantex с соответствующим содержимым:

2. Работа с Techstream

1. Подключитесь к адаптеру через беспроводную сеть Wi-FI на вашем компьютере/ноутбуке используя пароль (если ваш сканер имеет серийный номер s/n: 001234, то подключение будет называться S1234, а пароль для него будет scandoc1234).
2. Запускаем программу Techstream, кликнув ярлык на рабочем столе. После запуска программы получаем стартовый экран:
3. Далее в программе необходимо настроить интерфейс для связи с автомобилем. Для этого сверху слева нажимаем кнопку Setup и выбираем в появившемся меню пункт VIM select:
4. После этого появляется диалоговое окно с выпадающим списком устройств J2534. Если устройство Scandoc J2534 установлено корректно, то в этом списке оно должно присутствовать. Выбираем его как показано на рисунке:
5. На этом настройка программы закончена. Перед нами стартовый экран:
6. Можно приступать к работе с автомобилем. На стартовом экране программы выбираем пункт Connect to Vehicle. После этого программа будет пробовать установить связь с автомобилем:
7. Если связь с автомобилем установлена, программа определяет автомобиль и предлагает выбрать опции машины из выпадающих списков:
8. После выбора опций появляется окно с максимально возможным числом систем управления для данного автомобиля (рис. 8). Выбираем систему, например Engine and ECT и щелкаем дважды мышью (или нажимаем enter) по выбранной системе. Сканер устанавливает связь с соответствующим блоком управления.
   В левой части экрана появляются кнопки с доступными функциями: Trouble Codes (Коды неисправностей), Data List (наборы данных), Active test (Активные тесты) и.т.д.
   Выбрав Trouble Codes – видим, что в данном случае кодов неисправностей не зафиксировано.

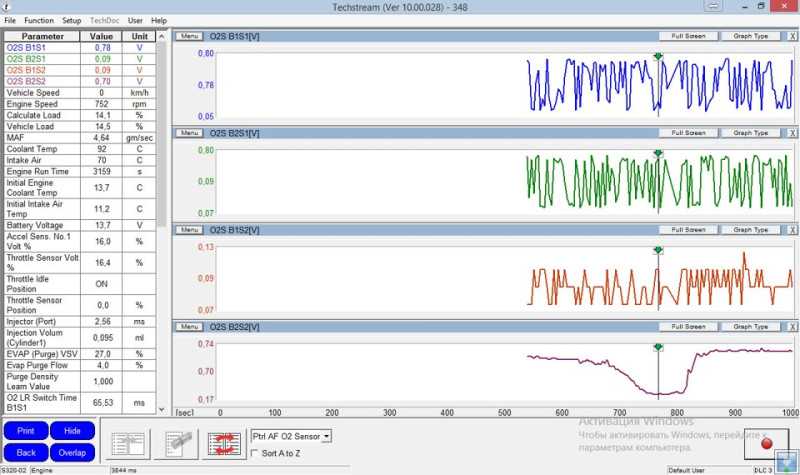

9. Выбираем Data List – получаем данные в числовом виде:
   или в графическом виде:
10. Также можно воспользоваться функцией сканера generic OBD. При выборе этой опции сканер будет пробовать установить связь с автомобилем по одному из стандартных протоколов OBD II. Вариант такого подключения показан на рисунке:
11. После соединения с блоком будет доступен набор опций, определяемый возможностями конкретного блока управления.

Хотелось бы отметить, что работа Scandoc J2534 с Techstream проверялась на машинах, работающих по протоколу ISO 9141-2 (ISO 14230/KWP 2000) и по протоколу ISO 15765 (CAN). Проблем не было обнаружено.

Дилерская диагностика при помощи диагностического адаптера Scandoc Compact в режиме J2534

Мультимарочные сканеры предлагают широкий набор возможностей для быстрой и эффективной диагностики автомобилей. Однако, встречаются ситуации, когда функций универсального прибора недостаточно. Может сложиться ситуация, в которой мультимарочный автосканер не сможет установить связь с конкретным блоком управления, не предложит необходимой вам функции или же и вовсе не сможет определить автомобиль.

Этих проблем практически лишены дилерские автосканеры. Однако, покупать набор из нескольких адаптеров бывает довольно затратно как с точки зрения финансов, так и с точки зрения их обслуживания.

В этой ситуации на помощь приходят универсальные диагностические адаптеры, поддерживающие программные протоколы, через которые работают дилерские сканеры. Самым распространенным из них является протокол J2534. В данном обзоре мы рассмотрим настройку дилерских программ для работы с такими адаптерами на примере популярного автосканера Scandoc Compact.

Схема работы проста:

– вместо «родного» дилерского адаптера к диагностической программе подключается адаптер Scandoc, и дилерская программа начинает диагностировать автомобиль через Scandoc, предлагая подобный функций, как если бы к ней был подключен дилерский адаптер. Программа сканера ScanDoc при этом не используется.

Однако, стоит заметить, что в реализации протокола J2534 каждым из автопроизводителей могут быть свои особенности

Также важно учесть, что универсальные адаптеры J2534 не затачиваются целенаправленно под работу с конкретной дилерской программой. Поэтому полная поддержка всех функций не гарантируется, а возможность использования диагностического адаптера J2534 с этой программой можно считать скорее приятным бонусом, чем надежным решением всех задач по важной для вас марки

Если вы планируете сделать эту марку своим профилем в работе – мы рекомендуем приобрести отельный дилерский адаптер именно под неё. Тем не менее, такая возможность позволяет быстро и полно произвести диагностику важной для вас машины, если родная мультимарочная программа по каким-то причинам не справилась – без покупки дополнительных адаптеров.

Все современные адаптеры Scandoc Compact поддерживают работу в режиме J2534. Для переключения режима работы адаптера Скандок мы рекомендуем воспользоваться следующей инструкцией:

Результаты работы с программой Toyota Techstream Elm327

После установки и настройки программы Toyota Techstream Elm327 можно получить ряд полезной информации о вашем автомобиле Toyota. Вот некоторые из результатов работы с этой программой:

• Доступ к диагностическим функциям: с помощью Toyota Techstream Elm327 вы сможете получить доступ к различным диагностическим функциям своего автомобиля Toyota. Вы сможете проверить состояние различных систем, получить коды ошибок и сбросить их. Это позволит вам быстро обнаружить и устранить проблемы с вашим автомобилем.
• Настройка параметров автомобиля: с помощью программы Toyota Techstream Elm327 вы сможете настроить различные параметры своего автомобиля Toyota. Например, вы сможете настроить чувствительность датчика света, время задержки выключения фар и многое другое. Это позволит вам индивидуализировать и оптимизировать функции вашего автомобиля в соответствии с вашими предпочтениями.
• Мониторинг параметров автомобиля: с помощью Toyota Techstream Elm327 вы сможете мониторить различные параметры работы вашего автомобиля Toyota в режиме реального времени. Например, вы сможете отслеживать температуру двигателя, скорость, уровень топлива и многое другое. Это позволит вам более точно контролировать работу автомобиля и своевременно реагировать на любые отклонения.
• Прошивка и обновление программного обеспечения: с помощью Toyota Techstream Elm327 вы сможете прошивать и обновлять программное обеспечение различных компонентов вашего автомобиля Toyota. Например, вы сможете обновить прошивку двигателя, системы стабилизации или мультимедийной системы. Это позволит вам получить доступ к новым функциям, улучшить производительность и повысить безопасность вашего автомобиля.

В результате работы с программой Toyota Techstream Elm327 вы сможете получить полный контроль над своим автомобилем Toyota. Вы сможете быстро и точно диагностировать, настраивать и мониторить различные параметры, а также прошивать и обновлять программное обеспечение. Это позволит вам повысить безопасность, производительность и комфорт вашего автомобиля.

Кабель MINI VCI J2534 и Toyota Techstream на Windows 10 x64

Всем читателям привет!Недавно стал обладателем автомобиля концерна TOYOTA, а именно Lexus ES300h.Как и водится, каждый продвинутый владелец авто указанного бренда должен иметь в «хозяйстве» диагностический кабель. Я не стал исключением. Был приобретен на Aliexpress соответствующий кабель MINI VCI J2534 с чипом FTDI (FT232RL). В комплекте с кабелем был диск с оригинальным софтом Techstream V13 и V14. С указанным софтом была видео инструкция и ярлыки для обхода регистрации в зависимости от разрядности OC Windows.Конкретно в моем случае была задача подружить кабель с Techstream на ноутбуке под управление Windows 10 x64. Погуглив, нашел много информации, но единого верного решения в одном месте мною обнаружено не было. Методом тыка и экспериментов получилось сделать все манипуляции без особого труда и танцев с бубном. Софт на диске от китайца для моих целей не подошел. Был взят за основу оригинальный дистрибутив Toyota Techstream_V14.20.019, для него был найден файл для осуществления регистрации. Углубляться в исходные данные и дальнейшие свои манипуляции не буду, дам сразу пошаговую инструкцию по установке и настройке диагностического кабеля и софта. Все ссылки на кабель и софт будут внизу статьи.

Скачиваем архив с софтом по второй ссылке внизу и распаковываем его.

— Установка Toyota Techstream

1. Устанавливаем программу Toyota TechStream, запустив файл с архива Techstream_Setup_14.20.019.exe.2. Далее запускаем файл регистрации программы TSRegistration.exe. Следуем инструкциям этой программы, там все доступно описано.

— Установка драйвера для кабеля MINI VCI J2534 с чипом FTDI (FT232RL) под Windows 10 x64.

1. Устанавливаем с архива пакет драйверов для чипов FTDI, запустив файл FTDI_Driver_CDM21228.exe.2. Скачиваем с официального сайта и устанавливаем архиватор 7-zip.3. Переходим в каталог Program Files (x86) на диске C: и создаем папку XHorse Electronics, затем в созданной папке XHorse Electronics создаем папку MVCI Driver for TOYOTA TIS.4. В скаченном в самом начале архиве нажимаем правой кнопкой мыши на файле MVCI Driver for TOYOTA TIS.msi и при помощи архиватора 7-zip распаковываем его.5. Все файлы после распаковки помещаем в папку, созданную ранее по пути C:Program Files (x86)XHorse ElectronicsMVCI Driver for TOYOTA TIS.6. Далее с архива запускаем файл mini-vci-x64.reg и применяем настройки реестра.

После всех манипуляций запускаем уже активированный ранее Techstream, во вкладке «Setup» выбираем пункт «VIM Select», изменяем значение на «XHorse – MVCI».

При выполнении всех манипуляций рекомендую настоятельно отключить все имеющиеся антивирусные программы, иначе будут проблемы при установке софта и последующей его работе.

— Ссылки на софт и кабель.

Дальнейшее использование софта Toyota TechStream происходит на ВАШ страх и риск.

UPD 27/07/2020: запуск и работа с програмами (сам инсталятор и регистрация) проводятся исключительно от имени АДМИНИСТРАТОРА, иначе ничего работать не будет (коды активации не подставляются).

Источник

Основные функции и возможности Toyota Techstream ELM327

Toyota Techstream ELM327 — это программное обеспечение, которое позволяет диагностировать и настраивать автомобили Toyota с использованием ELM327 Bluetooth адаптера. Это мощный инструмент, который предоставляет доступ к детальным сведениям о состоянии различных систем автомобиля и позволяет производить различные операции.

Основные функции Toyota Techstream ELM327:

• Считывание ошибок и их устранение. С помощью программы можно считать коды ошибок, которые возникли в различных системах автомобиля. Это помогает быстро определить причину возникновения проблемы и принять меры для ее устранения.
• Настройка параметров и функций автомобиля. С помощью Toyota Techstream ELM327 можно изменять различные параметры и функции автомобиля. Например, можно настроить подсветку приборной панели, настроить чувствительность датчика света или настроить параметры системы подушек безопасности.
• Мониторинг различных систем автомобиля. Программа позволяет просматривать данные, связанные с работой различных систем автомобиля, таких как двигатель, трансмиссия, тормозная система и другие. Это помогает отслеживать работу системы и предотвращать возможные поломки или неисправности.
• Восстановление сброса. С помощью программы можно сбросить различные системы автомобиля, например, сбросить мониторы проверки выбросов, сбросить данные датчиков давления шин или сбросить адаптацию двигателя. Это позволяет восстановить оптимальные параметры работы системы и устранить неполадки.

Преимущества использования Toyota Techstream ELM327:

1. Большой объем информации. Программа предоставляет доступ к большому количеству информации о работе автомобиля, что позволяет точно определить причину возникших проблем и принять меры для их устранения.
2. Простота использования. Toyota Techstream ELM327 имеет простой и понятный интерфейс, который делает работу с программой легкой даже для неопытных пользователей.
3. Универсальность. Программа поддерживает множество моделей автомобилей Toyota, включая различные годы выпуска и конфигурации. Это делает ее полезным инструментом для владельцев разных моделей автомобилей.
4. Функциональность. Toyota Techstream ELM327 позволяет производить не только диагностику и настройку различных систем автомобиля, но и выполнять множество других операций, которые помогают поддерживать автомобиль в хорошем состоянии.

Вывод

Toyota Techstream ELM327 является мощным программным обеспечением, которое позволяет диагностировать и настраивать автомобили Toyota. Благодаря его функциям и возможностям вы сможете быстро и эффективно решить проблемы с вашим автомобилем и поддерживать его в хорошем состоянии.

Подключение к OBDII ( софт, адаптеры. )

Модераторы: Danich, odyssey, Camel, snow1975

Дружба — это чувство круглосуточное.

Всем спасибо Y-DNA:M423+ P41.2- L161- mtDNA: H11

Дружба — это чувство круглосуточное.

Счастлив тот — у кого чего то не хватает

Попробуем накопить информацию Начнем:

Lexus use interface ISO-9141-2, some ’96-97′ Lexus use J1850 VPW

Всем спасибо Y-DNA:M423+ P41.2- L161- mtDNA: H11

Дружба — это чувство круглосуточное.

Ооооо. штоты. супермашин у меня. Рекс 300 2002 еврик! Это тебе не хухры-мухры!

ну так 1260 по минимуму что должен показывать это: Engine RPM — Обороты двигателя Calculated Load Value — Значение расчетной нагрузки Coolant Temperature — Температура охлаждающей жидкости Fuel System Status — Состояние топливной системы Vehicle Speed — Скорость автомобиля Short Term Fuel Trim Long Term Fuel Trim Intake Manifold Pressure — Давление всасываемого воздуха Timing Advance — Синхронизация Intake Air Temperature — Температура всасываемого воздуха Air Flow Rate — Количество всасываемого воздуха Absolute Throttle Position — Положение дроссельной заслонки Oxygen sensor voltages/associated short term fuel trims — Датчик кислорода (лямбда-зонд) Fuel Pressure — Давление топлива

Источник

Проблемы и их решение при использовании Toyota Techstream Elm327

1. Проблема: Отсутствие связи с автомобилем.

Решение: Проверьте, правильно ли подключен адаптер Elm327 к порту OBD-II автомобиля. Убедитесь, что ключ зажигания в положении «Включено». Если связь все равно не устанавливается, попробуйте подключить адаптер к другой машине для определения, работоспособен ли адаптер.

2. Проблема: Ошибка «Не удалось подключиться к ECU».

Решение: Убедитесь, что адаптер Elm327 поддерживает Toyota протоколы коммуникации. Эта ошибка может возникнуть, если адаптер не совместим с вашим автомобилем. Проверьте также, что использованная версия программного обеспечения Techstream совместима с вашим адаптером.

3. Проблема: Отображение неправильных данных.

Решение: Проверьте, что все параметры и настройки программы Techstream корректны. Убедитесь, что выбран правильный автомобиль и модель в приложении. Попробуйте перезагрузить программу и адаптер, а также проверьте, что у вас есть последняя версия программного обеспечения Techstream.

4. Проблема: Постоянное отключение связи.

Решение: Проверьте качество и надежность соединения между адаптером Elm327 и портом OBD-II автомобиля. Убедитесь, что все провода и разъемы целы и хорошо подключены. Используйте короткий и надежный кабель для подключения адаптера к порту OBD-II.

5. Проблема: Ошибка чтения/записи данных.

Решение: Попробуйте проверить соединение USB адаптера Elm327 с компьютером или ноутбуком. Убедитесь, что адаптер подключен к рабочему порту USB и не деформирован. Если ошибка продолжается, попробуйте использовать другой адаптер Elm327 или проверьте его совместимость с программным обеспечением Techstream.

6. Проблема: Отсутствие доступа к определенным функциям и параметрам.

Решение: Убедитесь, что выбранный автомобиль и модель полностью поддерживаются программой Techstream. Некоторые функции и параметры могут быть ограничены в зависимости от возраста и модели автомобиля. Проверьте также, что программное обеспечение Techstream обновлено до последней версии.

Это лишь некоторые из возможных проблем и их решений при использовании Toyota Techstream Elm327. Если вы столкнулись с другими проблемами, рекомендуется обратиться к технической поддержке или форумам сообщества для получения дополнительной помощи.

Инструкция по установке программы Techstream, установка драйвера MVCI, mini VCI на Windows 7, 8, 10 (32 и 64 бита). Скачать программу и драйвера Mini-VCI J2534 Toyota Techstream

— Установка MVCI драйверов на Windows 64 bita — Краткий обзор функций Toyota Techstream— Инструкция по установке Techstream

Установщик MVCI Driver for TOYOTA.msi предназначен для установки драйверов на Windows x32. Для установки драйверов на Windows x64 производим установку драйверов в ручном режиме:

Теперь вы должны увидеть два новых устройства: “Контроллеры USB => USB Serial Converter” и “Порты (COM & LPT) => USB Serial Port (COM №)”. 8. Далее заходим по пути «C:/ Program Files (x86)/ XHorse ElectronicsMVCI Driver for TOYOTA TIS» и запускаем файл “FirmwareUpdateTool.exe”

В открывшейся программке нажмите Кнопку “Device Info”. Вы должны увидеть “подключённое устройство” и заполненные графы.

Если вы видите это, значит, ваш прибор Toyota VCI работает под 64-битной версией Windows и может использоваться другими программами, такими как Techstream.

Чтоб программа Techstream увидела Ваше VCI устройстыо под Windows x64, Реестр должен быть изменен.Внести необходимые изменения в реестр можно скачав и запустив файлы реестра из этого архива.

Запустите Techstream. Перейдите на Setup | VIM select откроется меню в нем должно быть “XHorse — MVCI”Подключите MVCI кабель в USB интерфейс, запустите программу, затем нажмите кнопку “Connect to Vehicle” в Techstream. Если все работает, то вам будет предложено подтвердить автомобиль/года/модель, и если подключить к авто и завести его, то вы получите доступ к диагностическому интерфейсу.

Запуск и настройка программы:

— при запуске программы у вас появляется окно в котором вам нужно будет выбрать «Area selection» дословный перевод как «выбор области» в нашем случае, для какого рынка машина произведена :

5) Первое подключение к авто: — воткните кабель по назначению!)) в порт находящийся слева от руля в низу (маленькая крышка (заглушка)) — подключите кабель в USB порт вашего ноутбука — проверните ключ в предстартовое положение (когда вся приборка засверкает)

Есть один секрет нормальных графиков. В табличке дата лист выделите только нужные вам элементы для отображения. И только в маленькой табличке выбирайте эти элементы для построения графиков. Иначе Mini VCI не даст вам строить ровные графики, если вы при этом будете отслеживать все ненужные вам данные.

Источник

Установка программного обеспечения

Прежде чем начать использовать Toyota Techstream ELM327, необходимо установить программное обеспечение на компьютер. Вот пошаговая инструкция:

1.	Скачайте драйвер для ELM327 с официального сайта производителя. Выберите версию драйвера, соответствующую вашей операционной системе.
2.	Запустите загруженный файл и следуйте инструкциям мастера установки. Убедитесь, что драйвер устанавливается в правильную директорию.
3.	После установки драйвера подключите ELM327 к компьютеру с помощью USB-кабеля. Дождитесь, пока операционная система обнаружит новое устройство и инициализирует его.
4.	Скачайте и установите программу Toyota Techstream на компьютер соответственно инструкции с официального сайта. Убедитесь, что выбрана версия программы, подходящая для вашей операционной системы.
5.	После установки программы запустите ее и подключите ELM327 к компьютеру.
6.	В программе выберите соответствующий COM-порт, на котором подключено устройство ELM327. Обычно это COM1 или COM2, но может отличаться в зависимости от конфигурации компьютера.
7.	После выбора COM-порта нажмите кнопку «Подключиться» и дождитесь, пока программа установит связь с ELM327.
8.	Теперь вы готовы использовать Toyota Techstream ELM327 для диагностики и настройки вашего автомобиля.

Следуя этим шагам, вы успешно установите необходимое программное обеспечение и сможете начать работу с Toyota Techstream ELM327.

Загрузка и установка драйверов ELM327

Для начала работы с Toyota Techstream ELM327 необходимо загрузить и установить соответствующие драйверы на ваш компьютер. Эти драйверы позволяют вашему устройству ELM327 взаимодействовать с программным обеспечением Techstream.

Подробная инструкция по загрузке и установке драйверов ELM327:

Шаг 1:

Шаг 2:

Найдите раздел загрузки драйверов и выберите соответствующий драйвер для вашей операционной системы (Windows, Mac или Linux).

Шаг 3:

Нажмите на ссылку для скачивания драйвера и дождитесь завершения загрузки.

Шаг 4:

Запустите скачанный файл с расширением .exe (для Windows) или .dmg (для Mac).

Шаг 5:

Следуйте инструкциям на экране для установки драйвера. Обычно процесс установки состоит из нескольких шагов, включающих согласие с условиями использования, выбор папки для установки и нажатие кнопок «Далее» или «Установить».

Шаг 6:

После завершения установки драйвера перезагрузите компьютер, чтобы изменения вступили в силу.

После выполнения этих шагов драйверы ELM327 должны быть корректно установлены на ваш компьютер.

Скачивание и установка программы Toyota Techstream

Для настройки Toyota Techstream при помощи устройства ELM327 необходимо сначала скачать и установить программное обеспечение, которое будет использоваться для взаимодействия с автомобилем.

2. Нажмите на ссылку для скачивания программы.

3. Подтвердите условия использования и выберите место для сохранения загружаемого файла.

4. Дождитесь окончания скачивания программы.

5. По завершении загрузки откройте место, где был сохранен файл, и запустите его.

6. Следуйте инструкциям мастера установки программы Toyota Techstream.

7. После завершения установки программы, запустите ее.

Теперь у вас установлена программа Toyota Techstream и вы готовы приступить к настройке с помощью устройства ELM327.
