Устройство топливного насоса на уаз патриот

Описание предохранителей на УАЗ Патриот

Предохранители во всех модификациях модельного ряда УАЗ, включая пикапы, являются стандартными и производятся различными компаниями, как отечественными, так и зарубежными. Содержат плавкую вставку и представляют собой одноразовые размыкатели. После срабатывания подлежат замене. Основными критериями выбора служат номинальные ток и напряжение. В старых моделях УАЗов использовались изделия цилиндрического типа.

Практика показала неудобство эксплуатации таких деталей, и поэтому их заменили флажковыми элементами, иногда называемыми ножевыми. Если в машине до сих пор установлены цилиндрические предохранители, то их можно поменять целиком, т.е. блоком, на современные детали. Размыкатели собраны в модули, где кроме них установлены реле. Один из модулей располагается в салоне, два других — в отсеке двигателя.

Салонный блок имеет несколько модификаций, зависящих от года выпуска:

• в УАЗах до 2007 г. был задействован предохранительный блок от седана ВАЗ 2110;
• затем специалистами завода был разработан собственный модуль, который устанавливался в машинах с 2007 по 2011 г.г.;
• на смену ему пришел полностью переработанный блок с другим расположением деталей.

Моторный модуль проще, но не менее важен. Различают монтажные блоки старого и нового образцов. Электрические элементы внутри них размещены по-разному. Третий модуль, в зависимости от типа двигателя, регулирует работу кондиционера или дизельных калильных свечей.

Расположение предохранителей

Во всех моделях УАЗа салонные предохранители располагаются спереди, слева от руля, в нижней части приборной панели под крышкой. Второй модуль размещен под капотом за аккумуляторной батареей. Третий подкапотный модуль стоит на правом крыле и закрыт крышкой.

Схемы по расположению

Если разделить плоскость блока от ВАЗ 2110 на 4 ряда, то в первом верхнем ряду установлено 2 реле К4 и К6 и 3 предохранителя F1-F3 между ними. Второй ряд занимают элементы К1, К2, К3, К5 и К7, третий и четвертый ряды заполнены размыкателями F4-F23 по 10 шт. в каждом, всего 23 элемента.

Модуль собственной разработки описывается шестью рядами:

• первые две линейки заняты предохранителями с F1 по F24, по 12 шт. в ряду;
• следующие две содержат по 3 реле К1-К6;
• затем идет ряд, где находятся К7-К10 и F26-F30;
• завершающий 6 ряд редуцирован: в нем стоят только детали F25 и К11.

Блок, спроектированный для установки в машину после 2011 г., структурирован следующим образом:

• все предохранители собраны в верхних двух линейках, по 11 шт. в каждой;
• затем идут 2 ряда релейных элементов, с К1 по К7, где К5 располагается в междурядном пространстве;
• завершает схему ряд с деталями К8 и К9.

Средняя стоимость

Электропредохранители продаются как поштучно, так и в наборах. Стоимость отдельного элемента находится в пределах от 14 до 20 руб. Наборы в блистере содержат 10-12 шт. и стоят от 150 до 200 руб. Некоторые блистеры в качестве бонуса имеют пластмассовые щипцы для извлечения деталей.

Описание особенностей ЗМЗ 409

Данный мотор имеет простую и надёжную конструкцию. Значимой особенностью является прочный чугунный блок, непосредственно в котором расточены цилиндры. Между цилиндрами имеются каналы для отдачи тепла, а систему охлаждения.

Отличительной особенностью 409 мотора, является множество модификаций, на базе этого двигателя. Изначально планировалось на ДВС устанавливать разнообразное навесное оборудование. БЦ для всех модификаций был общий, поэтому в нём находились различные, каналы, множественные технологические отверстия, колодцы с резьбой, необходимые для разных моделей 409 двигателя. То есть, на каждом блоке вышедшем с конвейера, можно было собрать любую модификацию 409 мотора.

ГБЦ отлита из особо прочного алюминия, в ней находятся клапаны: 8 клапанов для впуска горючий смеси и 8 клапанов для выпуска выхлопных газов. На каждый, отдельный цилиндр, по 4 клапана, 2 выпускных и 2 впускных клапана. Для регулировки зазоров клапанов установлены гидротолкатели. Они на первых моделях часто ломались. Причина была в некачественных пластиковых башмаках, предназначенных для натяжения цепи ГРМ. При износе которых, отходы износа башмаков загрязняли масло. В последствии, башмаки были заменены звёздочками из металла. Проблема быстрого выхода из строя регуляторов зазора клапанов была окончательно решена.

Поршни 409 ДВС выполнены из алюминия, они обустроены терморегуляционными вставками. На дне поршней имеются специальные канавки, они предотвращают разрушение поршней и клапанов, при их встречи в движке, в случае выхода из строя системы привода ГРМ. Необходимо запомнить, что поршни, при одинаковом диаметре, 405 и 409 двигателей не подлежат замене. Их нельзя ставить с одного двигателя на другой. Всё дело в том, что для увеличения хода поршня, чтобы получить нужный объём ДВС, ось пальца была смещена на 4 миллиметра. Поршневые кольца, как обычно, имеют количество 3 штук. Компрессионные кольца напыляются пористым хромом. Нижнее кольцо защищается тонким слоем олова.

Коленчатый вал ЗМЗ 409 для прочности выполнен из чугуна. На данной модели коленвал имеет отличительную особенность, его кривошипный механизм, в сумме со смещённым осевым отверстием для пальца, обеспечивают ход поршня 94 см., что значительно больше, чем у 406 и 405 моделей. Разница составляет 18 миллиметров.

Другие узлы, механизмы и системы позаимствованы у ЗМЗ 405 и отличаются незначительно, в зависимости от модификации 409 модели.

Назначение и расположение предохранителей УАЗ Хантер

Производитель установил на машину штыревые предохранители и силовые пластинчатые элементы. Пластинчатые имеют большие показатели допустимой нагрузки.

Блок предохранителей автомобиля УАЗ Хантер необходим для защиты электропроводки от возгорания при возникновении короткого замыкания и перегрузки. Предохранители соединяют плюсовые провода потребителей с источником питания. На машине установлены два источника питания, генератор и аккумуляторная батарея.

Внутри штыревого предохранителя расположен плавкий элемент.

Он рассчитан на определенную нагрузку. При превышении допустимой нагрузки или возникновении короткого замыкания, плавкий элемент перегорает, разобщая потребитель и источник питания.

Предохранители УАЗ Хантер устанавливаются в планки по 13 штук. В блоке расположены 2 планки. Каждый предохранитель предназначен для защиты определенной цепи. В зависимости от предусмотренной нагрузки цепи, номинал предохранителей отличается. Номинал нанесен на корпус предохранителя. Цвет корпуса штыревого предохранителя соответствует определенному номиналу:

• Оранжевый цвет – плавкий элемент рассчитан на силу тока 5 Ампер;
• Коричневый – имеет номинал 7.5 А;
• Красный цвет – соответствует плавкому элементу с номиналом 10А;
• Голубой – имеет номинал 15 А;
• Желтый – 20 Ампер;
• Бежевый цвет – соответствует плавкому предохранителю с номиналом 25 А.

ВНИМАНИЕ: Запрещается установка предохранителя, номинал которого не соответствует значению, обозначенному на планке блока. Нарушение этого правила может привести к возгоранию электрической проводки. Блок предохранителей УАЗ Хантер расположен в салоне под передней панелью с левой стороны от рулевого колеса

Блок предохранителей УАЗ Хантер расположен в салоне под передней панелью с левой стороны от рулевого колеса.

Планки установлены в пластиковый корпус и крепятся к нему болтами. Для защиты от повреждений блок оснащен крышкой. С внутренней стороны она имеет гнезда для хранения запасных предохранителей. Крышка оснащена фиксатором, предотвращающим самопроизвольное открывание при движении машины.

СПРАВКА: Для удобства при работе, пространство под передней панелью авто с левой стороны от рулевого колеса освещается специализированным плафоном.

реле стеклоочистителей с регулируемой паузой

реле стеклоочистителей с регулируемой паузой

Сообщение ZamPoteh » Вт июн 15, 2010 21:45

Сообщение Геолог 2 » Ср июн 16, 2010 07:39

Сообщение ZamPoteh » Пт июн 18, 2010 18:31

Сообщение SupraGoblin » Пт июн 18, 2010 20:41

Сообщение Ep » Пт июн 18, 2010 23:08

у меня есть такая релюха, тока я ее так и не поставил

штатный регулятор паузы в патриоте вполне устраивает

Сообщение Дробильщик » Сб июн 19, 2010 07:13

Ep писал(а): у меня есть такая релюха, тока я ее так и не поставил

штатный регулятор паузы в патриоте вполне устраивает

Сообщение Геолог 2 » Пн июн 21, 2010 08:27

Сообщение kuznetsovmv » Пн июн 21, 2010 08:40

Сообщение ZamPoteh » Ср июн 23, 2010 21:37

Сообщение Некто Е » Пн дек 19, 2011 19:20

Сообщение ZamPoteh » Пн дек 19, 2011 19:31

Сообщение Малиныч » Пн дек 19, 2011 19:35

Сообщение Некто Е » Пн дек 19, 2011 19:49

Сообщение Малиныч » Пн дек 19, 2011 20:01

Тут вряд ли электрика, скорее по кинематике чё.

то есть сам редуктор, а больше там нет кинематики

Я ещё дворники немного поправлял ну этож не криминально

Сообщение Некто Е » Пн дек 19, 2011 20:18

Сообщение patrio » Ср дек 21, 2011 20:03

Сообщение Серёга34 » Ср дек 21, 2011 21:56

Сообщение sniper29 » Чт дек 22, 2011 09:00

Сообщение Некто Е » Пн дек 26, 2011 18:36

Собственно, вот сахемка:

У мну всё работает, даволен как удав :Yahoo!: , тока дворник «на почаще» надо переключать путём выключения-включения дворника.

Сообщение ZamPoteh » Пн дек 26, 2011 19:36

Сообщение Arcohunter » Пн дек 26, 2011 19:37

Сообщение Некто Е » Пн дек 26, 2011 19:41

Сообщение Arcohunter » Пн дек 26, 2011 19:47

Сообщение Некто Е » Пн дек 26, 2011 19:53

Сообщение Arcohunter » Пн дек 26, 2011 19:59

Сообщение Участник » Чт июл 12, 2012 08:50

На уаз патриоте 2011г. стоит реле стеклоочистителя от 2110-3747710, номер или марка — 528.3747. Тут на форуме я прочитал, чтобы в прерывистом режиме работы очистителя ветрового стекла (нефиксированное положение) щетки чистили только 2 раза, а не 4 раза ( трут по сухому стеклу) надо поменять сопротивление ( указано где и какое в реле — есть фото) на 56-68кОм. Я решил это сделать. Действительно 4 раза хода слишком много. 2 раза, крайняк-3 раза нормально. Выпаял сопротивление и впаял 56 кОм. поставил его на место в салоне под рулем. Нажал на переключатель вода полилась на стекло чуть-чуть и все остановилось. Стеклоочиститель не стал работать. Я вновь поменял на старое сопротивление. А также заменил сгоревший предохранитель на 20 А. Стеклоочиститель стал работать, но в прерывистом режиме отказал. Раньше чуть тронул вперед переключатель сразу щетка пошла работать 1 раз. Теперь тишина. В быстром режиме, прерывистом — фиксированное положение, вода поливается — все работает, в вот в прерывистом нет. Я подумал, что сопротивление сжег когда его паял. Пошел купил новое такое же реле — отдал 180 руб. Поставил. Все работает, а прерывистого режима нет.

Что может случиться? Кто с этим сталкивался. Что надо делать?

Принцип работы бензонасоса

Конструкция насоса обеспечивает подачу бензина под давлением не менее 380 кПа, что исключает риск формирования паровых пробок из-за локального перегрева топливных магистралей.

Для перекачки бензина из левого резервуара используется эжекторный насос, не имеющий в конструкции подвижных элементов или электрического привода. Эжектор расположен в корпусе с 3 трубками, смонтированном в топливной магистрали после фильтрующего элемента.

Тройник позволяет сливать часть горючего, не пошедшего в топливную рампу двигателя, назад в бак. В конструкции узла предусмотрены 2 трубки, вставленные одна в другую. За счет высокой скорости подачи жидкости через сливную трубку во втором трубопроводе возникает разряжение.

Полезный материал здесь: как слить бензин с уаз патриот

Образовавшийся вакуум затягивает горючее в правый резервуар из левой емкости. Процесс продолжается до момента заполнения правого бака или до окончания топлива в левом резервуаре (оборудованном дренажным отверстием и собственным измерителем уровня бензина).

Какие бывают неисправности бензинового насоса на УАЗ

Вы не сможете завести свой УАЗ Патриот, если горючее из бака не будет проникать к системе впрыска непосредственно в цилиндры. Самой частой причиной неполадки электрического бензонасоса бывает короткое замыкание, которое может образоваться при замыкании плюсового провода непосредственно на массу. При этом не сам топливный насос 1-ым выйдет из строя, а его предохранитель, находящийся в цепи управления. Исправить эту неполадку совсем не трудно. Вам потребуется поменять сгоревший предохранитель, а находится он под капотом с левой стороны в специализированном монтажном блоке. Перед заменой старого испорченного предохранителя непосредственно на новенький, требуется найти место, где происходит замыкание, иначе новый предохранитель сразу выйдет из строя.

Когда бензонасос не функционирует, это может указывать и на то, что неисправно реле. Дабы устранить неисправность, вы должны будете снять реле и поставить на это место реле вентилятора. Где находится они? Реле находятся под капотом в специальном монтажном блоке. Не забудьте включить зажигание, в случае, если насос все же заработал, то дело действительно в неисправном реле и его требуется заменить на новое.

Еще одной неисправностью может стать поломка самого бензонасоса. В данном случае причин предостаточно, так что самое простое в этом деле это замена устройства. Эксплуатационный ресурс рассматриваемого нами устройства на UAZ Patriot составляет порядка 80-и тыс. км пробега. Следовательно, если вы отметили, что пройдет данный рубеж, можно смело осуществлять замену. Стоит устройство приблизительно 4-е тыс. росс. рублей и оно продается в комплекте со струйным насосом, крышкой и регулятором давления.

Как найти бензонасос на УАЗ Буханка?

При поиске бензонасоса на УАЗ Буханка стоит помнить, что его расположение может зависеть от года выпуска автомобиля.

В более ранних моделях он может быть расположен в двигателе, в более поздних — в баке для топлива.

Обычно бензонасос на УАЗ Буханка находится в верхней части бака для топлива, сверху или с боков. Его можно обнаружить, сняв заднюю правую колесную отбивку и разглядев топливный бак.

Если же вам необходимо заменить бензонасос, рекомендуется обратиться к инструкции по ремонту УАЗ Буханка, где вы найдете подробные указания о том, как снять и установить новый бензонасос.

• Запомните, что лучше всего действовать по инструкции, чтобы избежать ошибок и сложностей в работе с механизмом;
• Будьте внимательны при снятии бензонасоса, не повредите его;
• Не забудьте проверить работоспособность нового бензонасоса перед установкой.

В случае if отсутствия опыта в проведении подобных работ, не рекомендуется обходиться без помощи профессионалов. Безопасность в первую очередь!

Блок управления двигателем

Электрическая схема блока управления двигателем УАЗ Патриот выпуска с 2012 года изображена на Рис 1. Он выполнен по стандарту Евро 4. В некоторых автомобилях применена немного видоизмененная схема с четырьмя катушками зажигания.

Расшифровка элементов блока приведена в таблице на Рис.2

В приведенной выше заводской спецификации узлов применена несколько непривычная военно-промышленная терминология. Например, датчик коленвала именуется датчиком синхронизации, датчик распредвала – датчиком фазы, регулятор холостого хода – регулятором добавочного воздуха. Суть выполняемых функций от этого не меняется. Очень полезное дополнение – наличие стандартного OBDII разъема для проведения диагностических работ. Не все универсальные диагностические сканеры могут читать полностью ошибки УАЗ Патриот, но ошибки двигателя в OBDII режиме может продиагностировать любой простейший автосканер. Распиновка (расположение и нумерация выводов) блока управления имеет вид Рис. 3 :

Наиболее проблемные узлы системы управления двигателем УАЗ Патриот, как и в других автомобилях, являются:

• катушки зажигания;
• регулятор холостого хода;
• датчик синхронизации;
• бензонасос.

Учитывая жесткие условия эксплуатации автомобиля, следует своевременно (лучше с удвоенной частотой) производить регламентные работы, связанные с эксплуатацией этих узлов, а именно:

• производить очистку свечей и зон высоковольтных сигналов зажигания, в том числе и корпуса катушек зажигания для уменьшения вероятности пробоя;
• очищать зону дроссельной заслонки от пыли, регулярно менять воздушный фильтр;
• следить, чтобы в бензобак не попадала пыль и грязь, раз в год производить его очистку от осевшей грязи и примесей;
• производить очистку электропроводки от грязи, пыли, масляных затеканий.

Электросхема блока ABS/ESP УАЗ Патриот выпуска с 2012 года приведена на Рис.4

В условиях скользких дорожных покрытий блок ABS и ESP значительно увеличивает устойчивость автомобиля, следовательно, безопасность движения. Наиболее частая причина отказа системы ABS – обрыв электропроводки соединения с датчиками колес (FL front left – передний левый, FR – передний правый, RL и RR – передний левый и передний правый соответственно). В этом случае их необходимо «прозвонить» мультиметром до блока ABS в соответствии со схемой.

Обслуживание

Стартер нужно регулярно проверять и обслуживать. Это называется профилактическими мероприятиями, которые проводят обычно следующим образом:

В целом, снимать и разбирать стартер надо раз в 25-30 тыс. км пробега автомобиля. Все элементы тщательно осматривать, продувать от пыли компрессором. При выявлении повреждённых деталей, заменять их новыми запчастями.

Если УАЗ-469 часто эксплуатируется в лесной зоне, карьерах, сельской местности — обслуживать стартер надо чаще. Дополнительно рекомендуется прочищать его сверху щёткой, устраняя пыль и грязь. Это значительно продлит его ресурс.

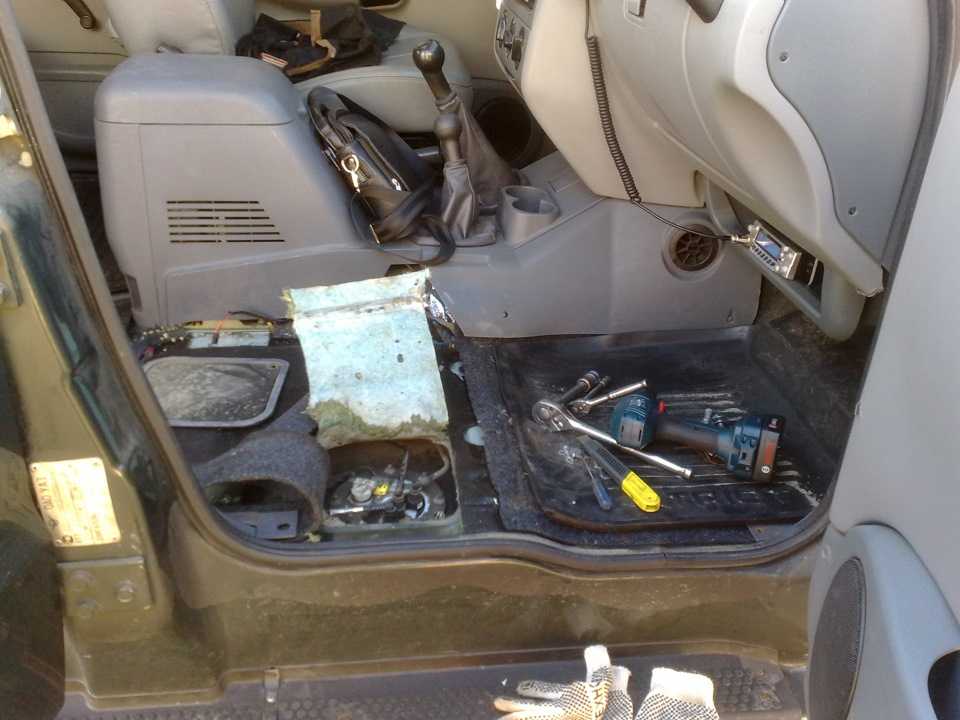

Снятие, ремонт и установка топливного насоса УАЗ 31519

Если падает мощность двигателя, периодически слышны подвывания или возник повышенный шум при работе топливного насоса, то, скорее всего, топливный насос вышел из строя.

Сначала проверьте давление в системе подачи топлива (см. «Проверка давления топлива в системе питания»).

Если давление в системе питания выше 400 кПа (4,0 кгс/см2), то неисправен регулятор давления, установленный в модуле топливного насоса, и его необходимо заменить (см. «Проверка и замена регулятора давления топлива»).

Если давление в системе питания ниже 300 кПа (3,0 кгс/см2), замените топливный фильтр (см. «Замена топливного фильтра»).

Если это не поможет, попробуйте снять насос и промыть сетку его приемника. Если и в этом случае давление не повысится, топливный насос необходимо заменить.

Вам потребуются: ключи «на 8», «на 17», отвертка, выколотка, молоток.

1. Снизьте давление в системе питания (см. «Снижение давления в системе питания»), не устанавливая назад крышку люка над топливным насосом.

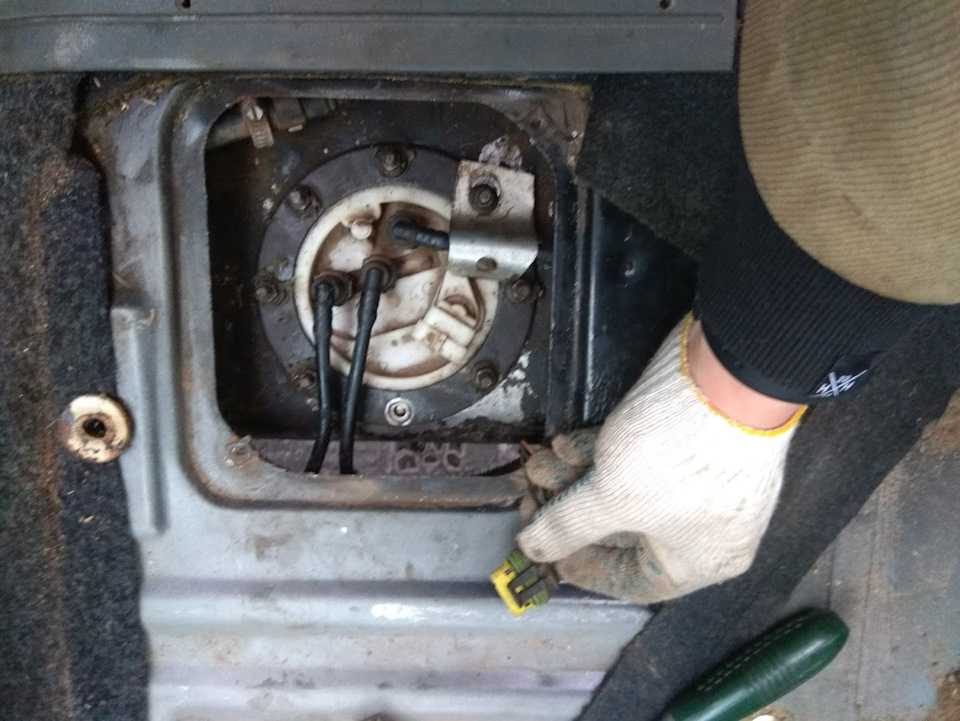

2. Отверните гайки трубопроводов подачи и слива…	3. …и отсоедините трубопроводы от электробензонасоса.

Примечание При подсоединении трубопроводов замените их уплотнительные кольца новыми.

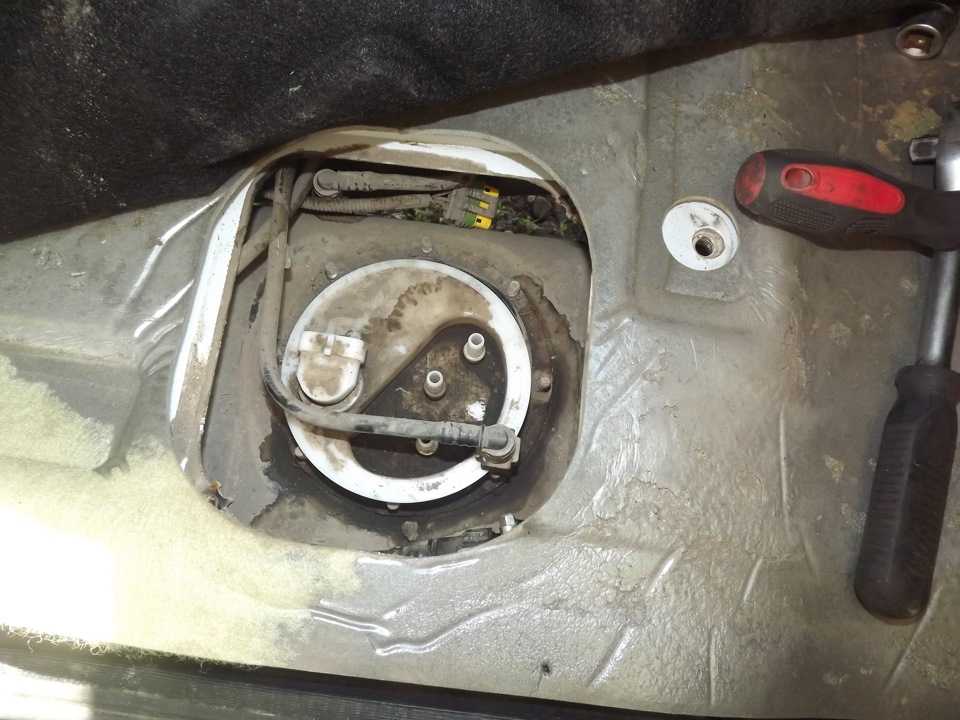

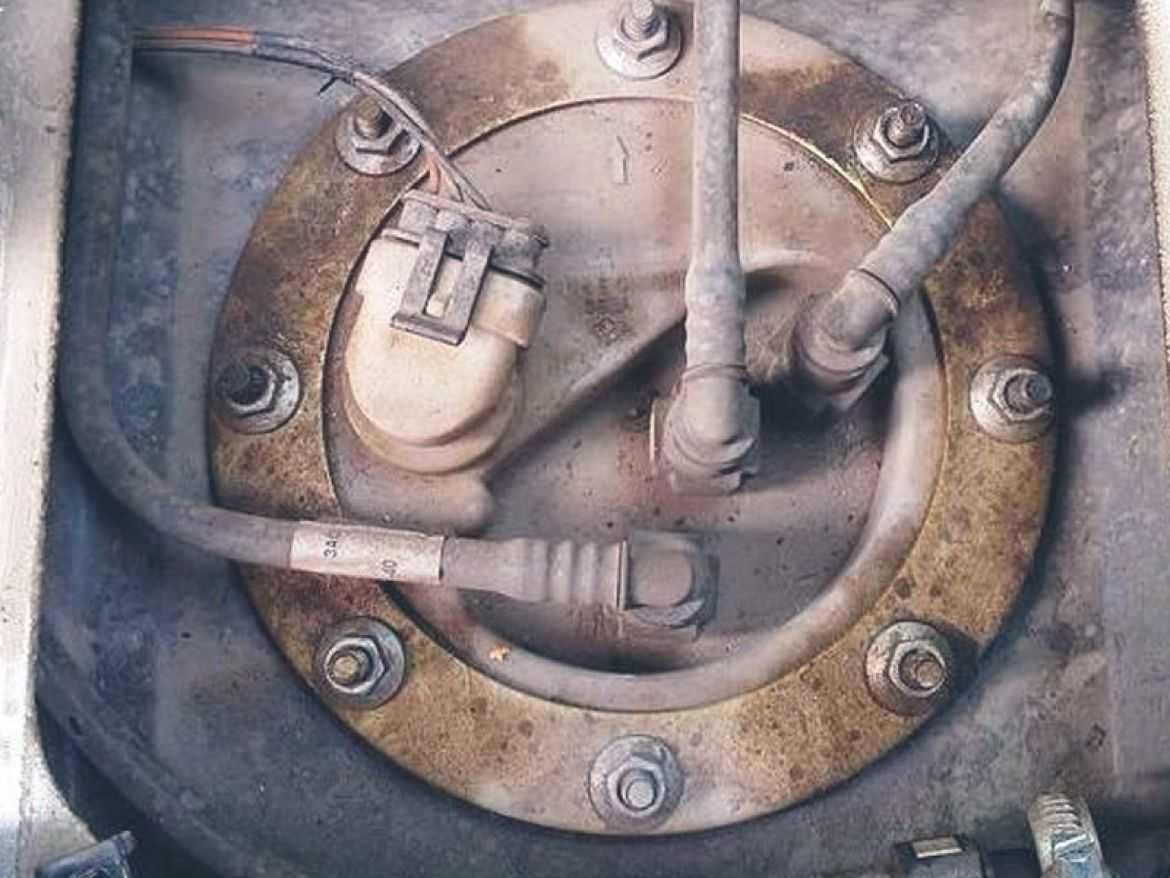

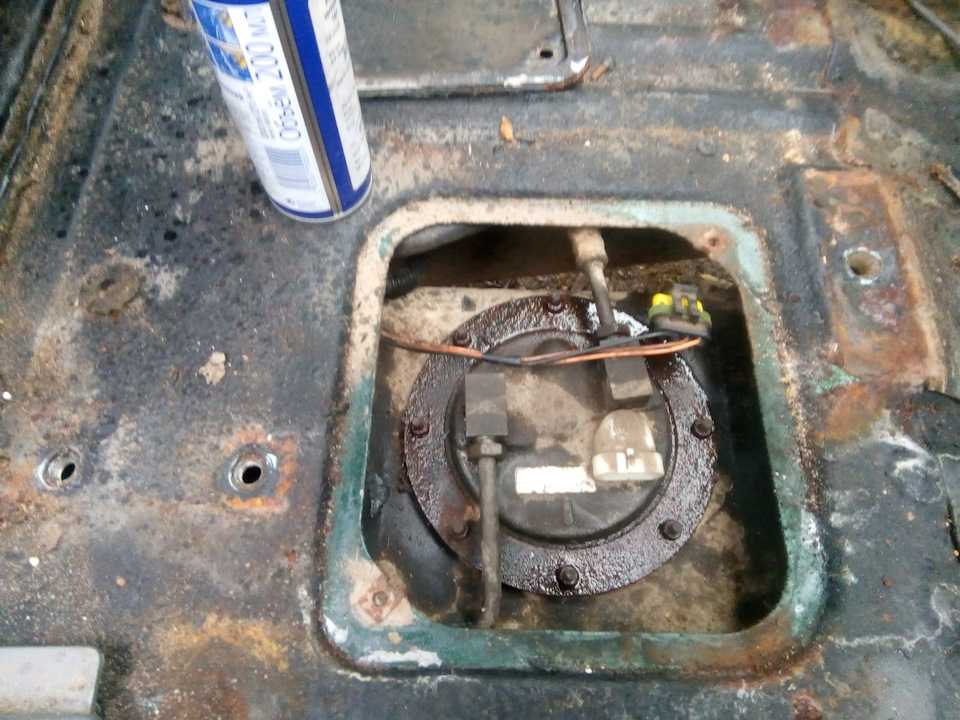

4. Отверните гайки крепления насоса к топливному баку…	5. …снимите прижимное кольцо…

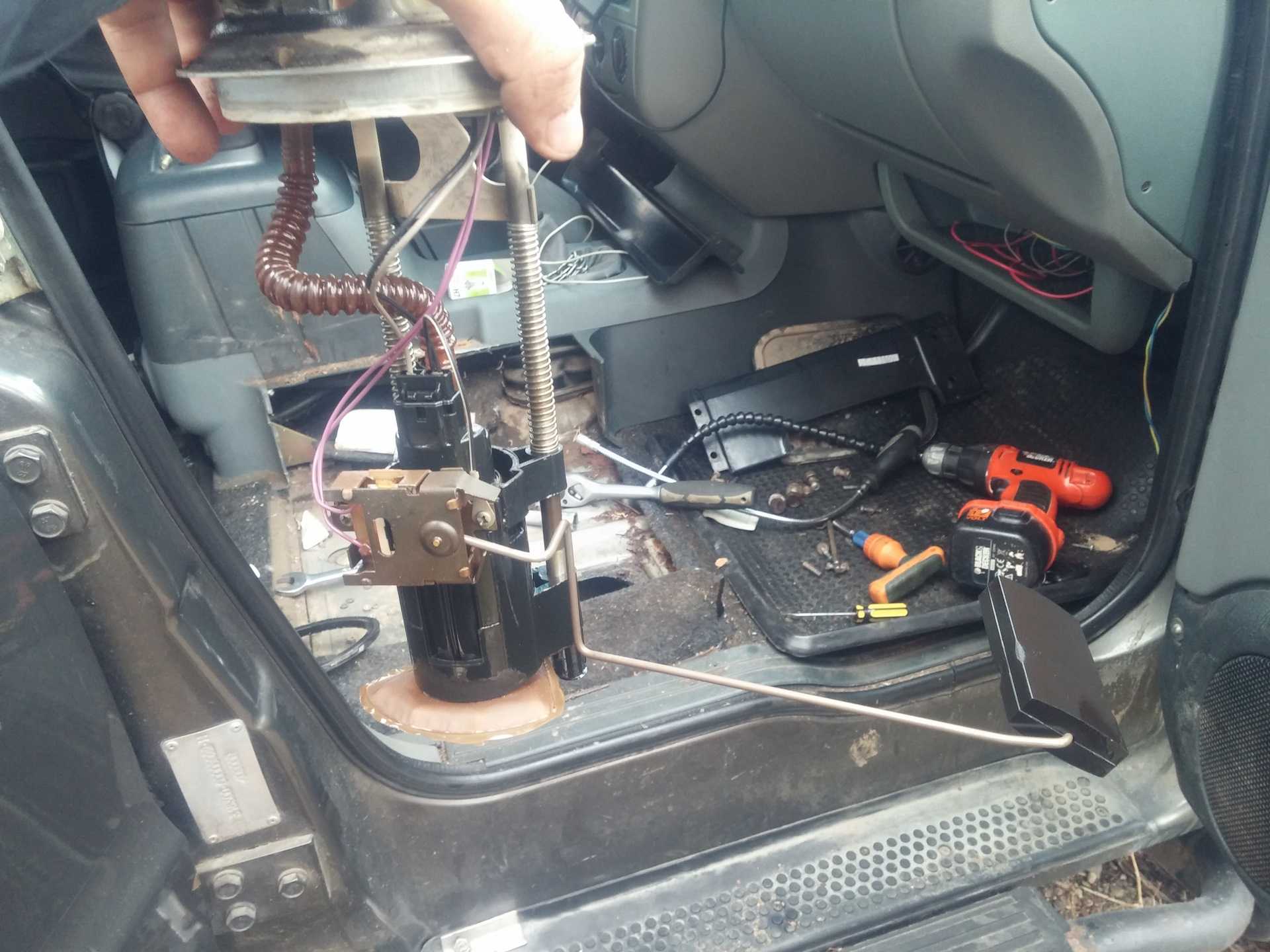

6. …и выньте топливный насос вместе с его уплотнительным кольцом. Потрескавшееся, потерявшее упругость кольцо необходимо заменить.	7. Если при снятии насоса стакан-накопитель остался в топливном баке, извлеките его.

Примечание Перед обратной установкой насоса зафиксируйте стакан-накопитель на корпусе пластмассовыми пистонами.

8. Для замены или очистки топливного фильтра подденьте его основание заостренным инструментом…	9. …и снимите фильтр с корпуса насоса, преодолевая сопротивление пружинной стопорной шайбы.

10. Перед обратной установкой фильтра извлеките стопорную шайбу, выправьте ее пассатижами и установите в корпус фильтра.	11. Отсоедините от электродвигателя насоса колодку жгута проводов.

12. Нажмите на пластмассовый фиксатор насоса…	13. …и извлеките фиксатор…

14. …затем выньте топливный насос…	15. …и, поддев отверткой, снимите с него трубку подачи топлива в систему.

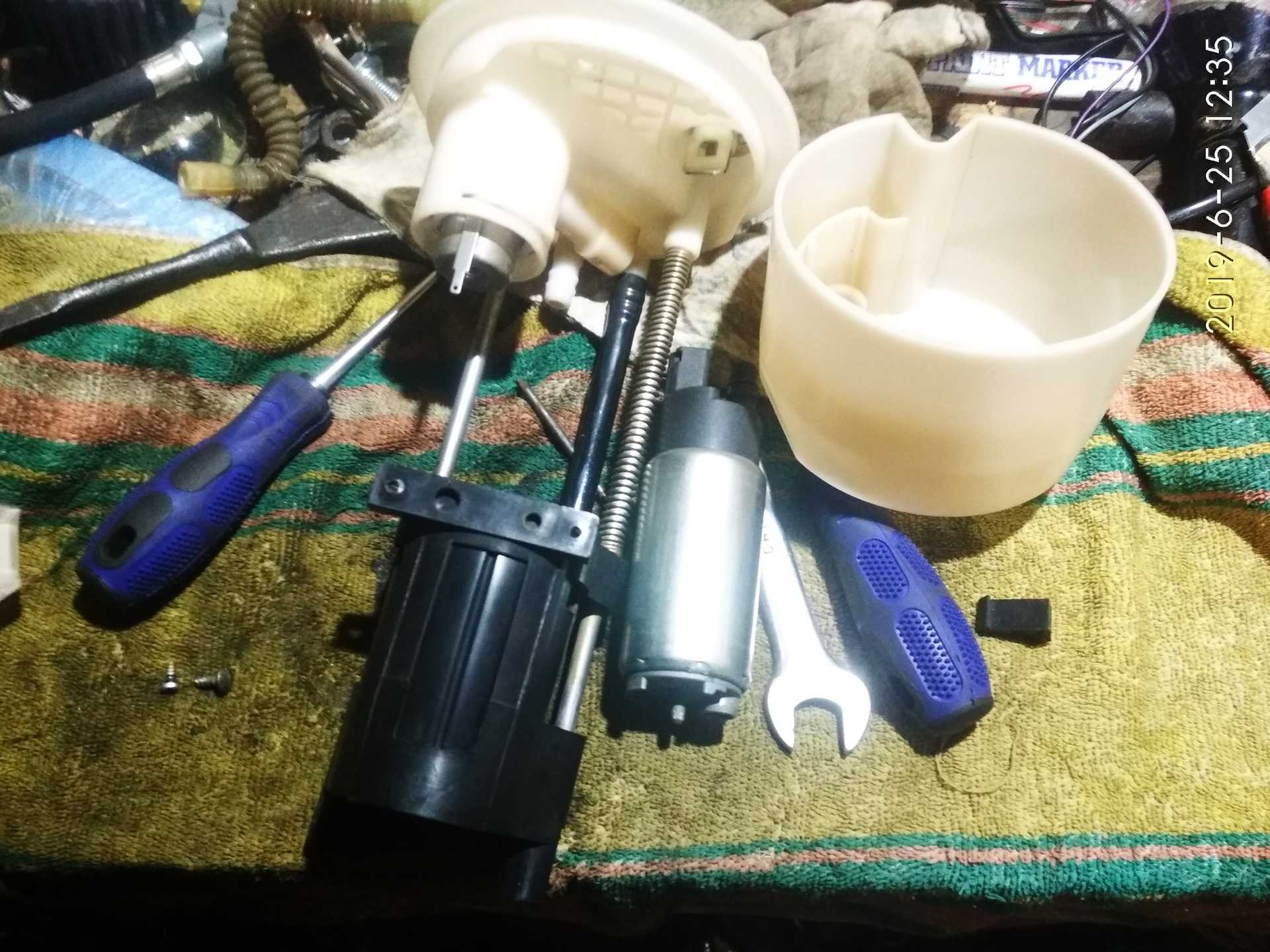

16. Установку электродвигателя топливного насоса проводите в обратном порядке. Предварительно извлеките кожух электродвигателя из топливного насоса и наденьте его на электродвигатель.	17. Для замены датчика указателя уровня топлива подденьте и отсоедините колодки жгутов проводов от кронштейна…

18. …и электродвигателя насоса…	19. …выверните два винта его крепления к топливному насосу…

20. …и снимите датчик с топливного насоса.

21. Установите датчик указателя уровня топлива в порядке, обратном снятию.

Видео про «Снятие, ремонт и установка топливного насоса» для УАЗ 31519

Обслуживание/Замена бензонасоса

Снятие баков уаз хантер

Ремонт топливного насоса на УАЗе. Замена клапанов и прокладки.

Устройство бензонасоса на отечественном Патриоте

Автомобильный бензонасос, если кто-то не знает, осуществляет подачу горючего из соответствующего бака непременно к мотору авто, поэтому вполне логично, что называется он топливный насос. Популярный внедорожник производства РФ УАЗ Патриот оснащается в обязательном порядке насосом, функционирующим благодаря специальному электрическому мотору, в свою очередь питающимся от сети 12В.

УАЗ Патриот соответствующий Евро-3 имеет отличительную особенность, которая заключается в наличии сразу 2-ух бензобаков. Так называемый модуль топливной системы авто состоит из таких элементов:

• Устройство, регулирующее давление.
• Насос струйный.
• Отдельный насос электрический.

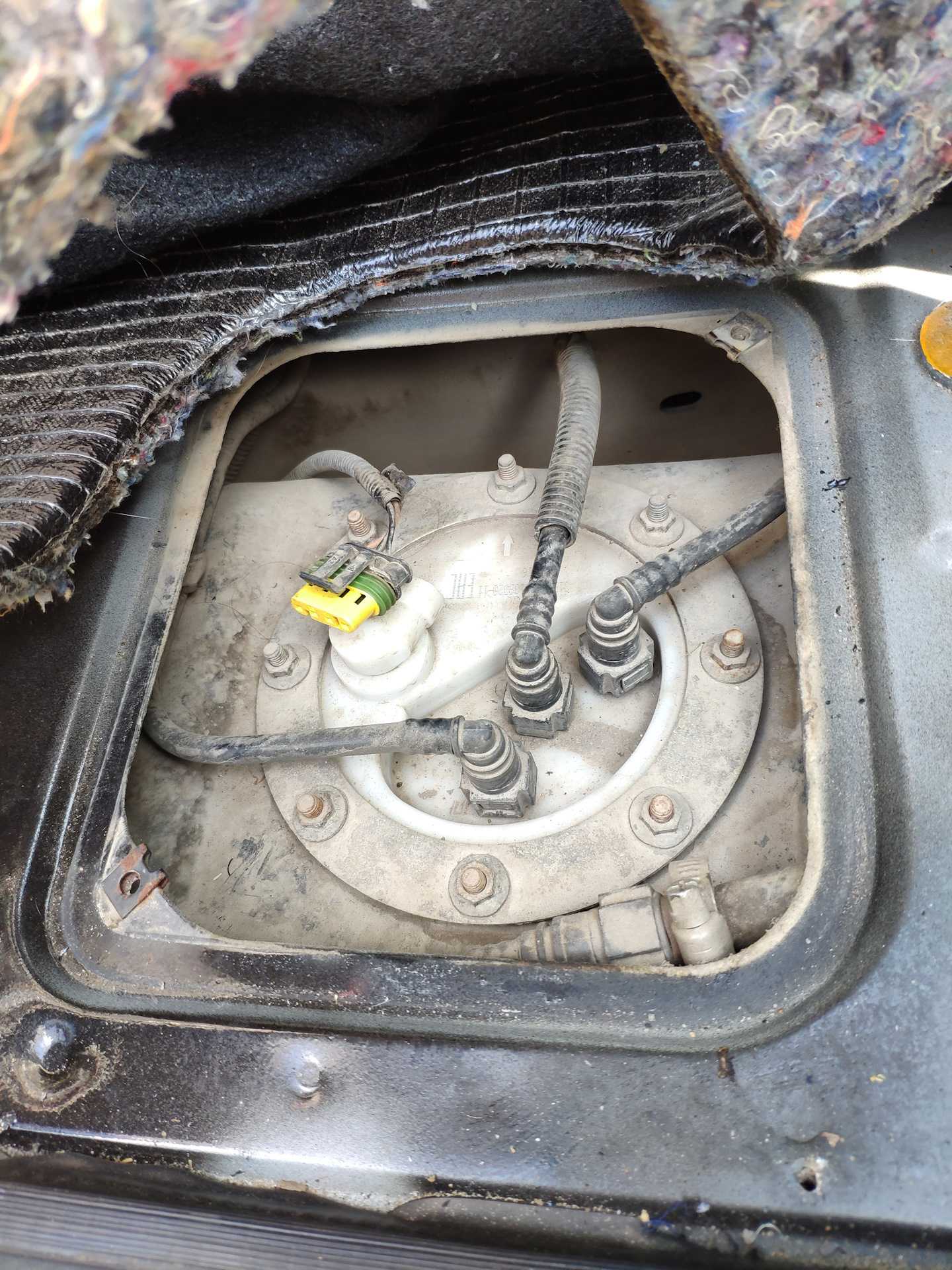

Исключительно на баке справа расположен топливный насос. Владельцы популярнейшего УАЗ Патриот в курсе, что из бака слева горючее поступает благодаря струйному специальному насосу в правый. Так, электрический бензонасос на рассматриваемых нами внедорожниках из России стандарта Евро-3 имеет современный погружной тип, и находится в самом баке. Предлагаем вам наглядно рассмотреть схему топливной системы Patriot Евро-3, производимых 2008-2011гг.

На представленной схеме вы можете увидеть, где располагается струйный насос, помогающий горючему без усилий перетекать в бак с правой стороны, и электрический мощный бензонасос, от которого в движок поступает горючее.

Блоки под капотом

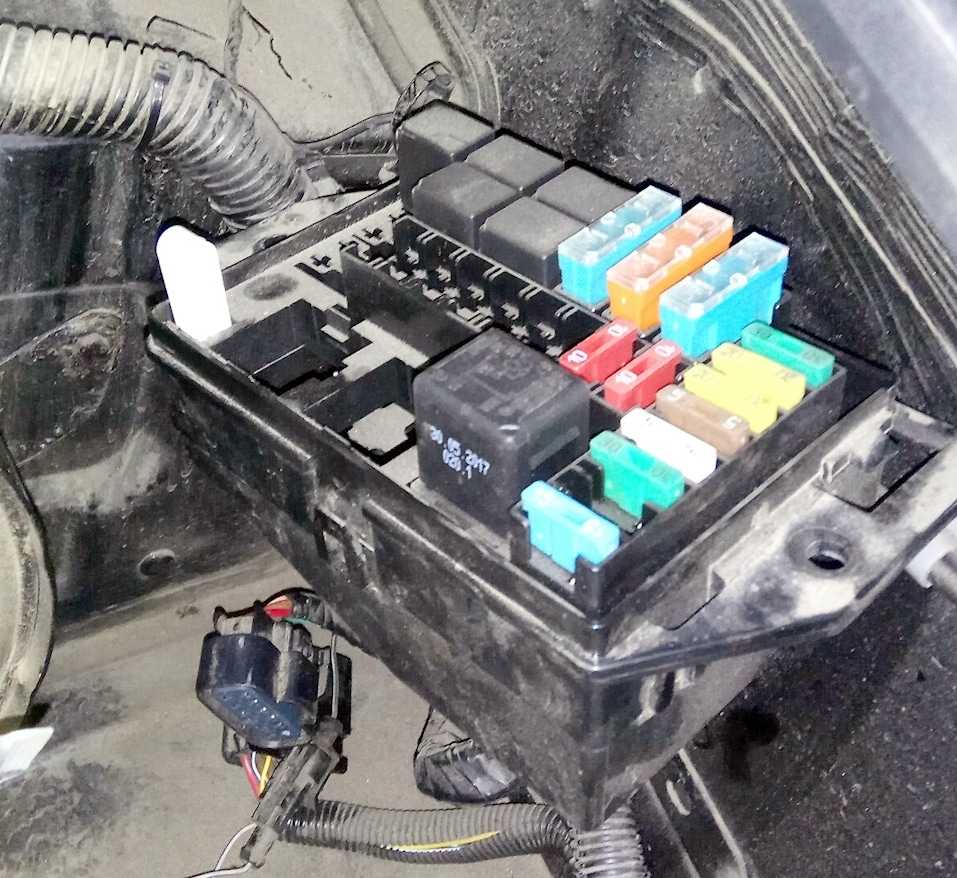

Блок предохранителей и реле

Находится под капотом с левой стороны, рядом с аккумулятором и закрыт защитной крышкой.

Схема

Расшифровка предохранителей

F1	Звуковой сигнал
F2	Не устанавливается
F3	Электро вентилятор 2
F4	АБС (ESP)
F5	Приборы
F6	Бензонасос
F7	Стартер
F8	Электро вентилятор
F9	Комплексная микропроцессорная система управления двигателя (КМПСУД)
F10	АБС (ESP)
F11	Подогреватель пред пусковой
F12	Подогреватель пред пусковой
F13	Подогреватель пред пусковой
F14	Не устанавливается
F15	Не устанавливается
F16	Не устанавливается
F17	60/90А Монтажный блок, Обогреватель ветрового стекла
F18	АБС (ESP)
F19	Монтажный блок

Реле

R1	Реле стартера, реле электро вентилятора 1
R2	Реле подогревателя, Реле времени стекло омывателя двери задка (блок старого образца)
R3	Реле подогревателя, Реле звуковых сигналов (блок старого образца)
R4	Реле звукового сигнала, Реле КМПС УД (блок старого образца)
R5	Реле КМПС УД, Реле электро вентилятора (блок старого образца)
R6	Реле электро вентилятора, Реле электро бензонасоса (блок старого образца)
R7	Реле электро бензонасоса, Реле электро вентилятора (блок старого образца)
R8	Реле электро вентилятора, Реле кондиционера (блок старого образца)
R9	Реле компрессора (блок старого образца), реле управления двигателем
R10	Реле блока управления заслонкой рециркуляции (блок старого образца), реле стартера 2

Блок на АКБ

На плюсовой клемме аккумуляторной батареи на автомобилях с АКПП может находится дополнительный блок предохранителей состоящий из 2 плавких вставок высокой мощности на 100А защищающих блоки предохранителей.

Он расположен справа под капотом автомобиля.

Схема

Реле свечей накаливания и силовой предохранитель

Реле свечей накаливания и силовой предохранитель свечей накаливания для автомобилей с двигателем «Iveco» расположены под капотом с левой стороны на щитке передка.

Общее описание

F1	7,5А Муфта компрессора кондиционера
F2	30А Вентилятор 1
F3	30А Вентилятор 2
F4	60А Силовой предохранитель свечей накаливания
Реле
К1	Реле включения вентилятора отопителя салона
К2	Реле 1 заслонки рециркуляции
К3	Реле 2 заслонки рециркуляции
К4	Реле муфты компрессора
К5	Реле вентилятора 1
К6	Реле вентилятора 2
К7	Реле свечей накаливания

Самостоятельное очищение форсунок

В большинстве случаев топливная система выходит из строя из-за поломки форсунок. Данный элемент топливной системы можно легко очистить в домашних условиях.

Для самостоятельного очищения форсунок топливной системы понадобится:

• Специальная жидкость для промывки инжектора;
• Бензин;
• Изопропиловый или этиловый спирт;
• Ультразвуковая ванна.

В основном такое очищение каждой форсунки занимает около пяти минут, а после необходимо провести ультразвуковую обработку деталей. Для этого необходимо погружать в ультразвуковую ванну детали частично и исключительно в подвешенном состоянии. Если жидкость имеет температуру около 40⁰С, то детали можно погружать в нее на 10 минут. Успешное очищение дает возможность быстро избавиться от возникших проблем во время запускания инжекторного двигателя автомобиля марки УАЗ буханка. Правильное функционирование форсунок топливной системы обеспечивает нормальную работу КПП и увеличение максимальной скорости.

Полезные рекомендации по уходу

Блок предохранителей рено сандеро 2014 схема Некоторые основные советы:

1. Детали приобретаются заранее поштучно или в наборах, обязательно оригинальных брендов и в проверенных магазинах.
2. Периодически проводится осмотр изоляции проводов и кабелей, а также контактных соединений в монтажных блоках. При нарушении целостности изоляции и разболтанных контактах следует менять проводку и контактные колодки.
3. Крышки модулей под капотом периодически открываются для проверки на наличие влаги и просушиваются во избежание замыканий.

Целесообразно доверять выполнение операций 2 и 3 профи в специализированных автомастерских во время плановых техосмотров, при замене масла или ремонте других узлов машины.

Источник статьи: https://myuazpatriot.ru/jelektrooborudovanie/shemy-raspolozheniya-predohranitelej-na-uaz-patriot

Как производится замена устройства

Когда принято решение о замене топливного насоса, сначала нужно найти к нему доступ. В случае с УАЗ Патриот он расположен на правом баке и доступ к этому изделию открывается после снятия сиденья переднего пассажира. Само сиденье снимается довольно просто — нужно просто открутить пару болтов спереди, сзади и еще один болт крепления ремня безопасности. Также под сиденьем находится люк бензонасоса. Для его открытия и снятия понадобится совсем небольшой набор инструментов: гаечный ключ на 10, гаечный ключ и соответствующая головка на 17, а также обычные плоскогубцы. Процесс разборки бензонасоса выглядит следующим образом:

• В первую очередь нужно отсоединить все трубы, подходящие к устройству. Есть три. Следует помнить, что бензин из них непременно течет, поэтому желательно запастись губкой или хорошо впитывающей тканью;
• Следующим шагом будет отсоединение пластиковой клеммы, с которой запитывается помпа;
• Далее откручиваются все 8 гаек, с помощью которых агрегат прочно соединяется с бачком;
• После этого остается только аккуратно снять бензонасос и установить на его место новый. Процесс установки нового устройства осуществляется в обратной последовательности.

Здесь вы также можете проверить состояние топливного фильтра. Если это оставляет желать лучшего, фильтр тоже можно заменить. Впоследствии бензобак будет полностью готов к новому этапу эксплуатации без проблем. запустить двигатель с новым топливным насосом можно только через 20-30 секунд после поворота ключа в замке. Это нужно для того, чтобы насос успел закачать топливо в систему. Это основная информация, которая поможет каждому владельцу UAZ Patriot разобраться в бензонасосе и вовремя решить любые проблемы.

Дата выпуска: 04.12.2019

Категория: Видео о ремонте автомобилей

Характеристики автомобиля: габариты автомобиля следующие: длина кузова — 3052, ширина — 1100, высота — 1547 мм. Колесная база — 2301 мм. Дорожный просвет составляет 225 мм. Автомобиль оснащен гибридным силовым агрегатом. 4-цилиндровый двигатель оснащен системой, обеспечивающей выходную мощность двигателя. На цилиндр по 4 клапана. Диаметр цилиндра 79 мм, ход поршня 70 мм. Коленчатый вал и разгоняется до 8000 об / мин. Максимальный крутящий момент сохраняется до 4000 об / мин.

Написал админ: по просьбе Ефима

Оригинальное название: УАЗ.

Смех в теме: в дом вошел вор, а там попугай: — Ферри тебя видит! Ферри видит тебя !! Вор взял тряпку, накрыл клетку. Попугай: — Паром не попугай! Паром — бультерьер! Паром ФАС!

• Уаз патриот глохнет на ходу возможные причины



• Как снять глазок на ваз 2114



• Греется двигатель уаз патриот 409 причины



• Какие датчики влияют на расход топлива на приоре



• Как разобрать подрулевой переключатель ваз 2105

Особенности замены

Для замены сгоревших одноразовых размыкателей следует приготовить детали с теми же номинальными значениями тока и напряжения. В качестве временного решения допускается установить элемент более высокого номинала с тем, чтобы заменить его на требуемый в ближайшее время. Категорически не рекомендуется заменять предохранитель монетой или скрученной проволокой.

Чтобы проверить целостность предохранителей в салонном модуле, необходимо открыть крышку поворотом фиксирующего винта и вытащить ее. На внутренней стороне крышки находится пояснительная информация, включающая маркировку и распиновку.

Сначала следует искать сгоревшую деталь визуально. Возможно, на ней останутся следы гари. Если корпуса сделаны из качественного пластика, то следов сгорания не будет и элементы нужно извлекать поочередно пинцетом или щипцами.

На рынке аксессуаров для авто предлагают изделия, интегрированные с высокоомной лампочкой или светодиодом, которые зажигаются и светятся после перегорания плавкой перемычки, что существенно облегчает поиск неисправной детали. Детали в подкапотном модуле проверяются и меняются аналогично.

В ряде случаев плавкие перемычки на 60 и 80 А устанавливаются отдельно в силовом модуле, размещенном в отсеке двигателя и закрытом защелкивающейся пластиковой крышкой. Они крепятся к клеммным площадкам гайками или болтами, что обеспечивает надежное соединение без дребезга и оплавления корпусов и контактов. При замене крышка отщелкивается, болты или гайки откручиваются, сгоревшая перемычка снимается, и на ее место устанавливается новая. Крепеж закручивается, крышка ставится на место и защелкивается.
