Audi concert plus схема

Выбор модели

В силу довольно развернутой функциональности и высоких требований к таким системам стоит обстоятельно подойти к выбору модели. Для этого сначала потребуется ознакомиться со всеми доступными предложениями.

Прежде всего, определитесь со стандартом будущей системы. В продаже предложены 1-диновые и 2-диновые модели. Второй стандарт более новый и предлагает широкие возможности, при этом, безусловно, дороже стоит. Визуально это довольно просто сделать. Первые – аудиоустройства, которые устанавливались лет 10 назад, 2 дин – это мультимедийное автомобильное аудио с дополнительным набором функций. Например, магнитола Ауди А6 С4 может быть двухдиновой и однодиновой.

В момент выбора стоит осмотреть предусмотренное место установки, аудиосистемы разных стандартов, рассчитаны на разные размеры:

1 дин – 150*80 мм (ширина/высота);
2 дин – 180*100 мм (ширина/высота).

Итак, многие наверное сталкиваются с проблемой малого функционала штатной магнитолы и задумываются о замене на другую нештатную магнитолу. Тут у многих появляется вопрос, как заставить работать штатный усилитель.

Многие с этой проблемой едут к установщикам, которые за минутную работу берут кучу денег, короче говоря зарабатывают на не понимании владельца.

Особенно страдают владельцы аудиосистем BOSE, как все наверное знают у BOSE усилитель питает все динамики, как передние так и задние, у простых систем, только задние динамики.

Если честно, всё настолько просто, что даже смешно. Я сталкиваюсь с этим не в первый раз, и кину вам схему подключения.

Как видно по схеме, всё что надо сделать, так это лишь взять четыре тюльпана (2 для простой акустики) и подключить их к проводке усилителя и засунуть в линейные выходы нештатной магнитолы. А так же подать питание на управляющий провод усилителя на магнитоле! И будем вам счастье!

PS При этой схеме будет работать ВСЁ — включая сабвуфер!

Удачи вам АУДИВОДЫ!

Автомагнитола audi concert схема

При нажатии на кнопку CD включается адаптер.Если использовать AUX, то больше ничего делать не надо. Втыкаете провод в yatour и управляете треками с телефона, планшета, плеера.

Если используете флешку, то тут поинтереснее.Записывать на нее нужно треки папки. Не более 99 треков в одну папку и не более 99 папок.Папки называть cd1, cd2, cd3. Имена треков значения не имеют.Переключать папки и треки можно прямо с магнитолы.Тестировал на флешке 4 гб. В принципе,мне больше и не надо. Кстати, можно использовать CD карты. Есть слот. Я пока не пробовал.

Резльтатом доволен.Мафон теперь выключается, когда вынимаю ключ из замка, и включается при включении зажигания. Подсветка включается при включении габаритов. не надо снимать панельку, как на sony и ныкать её в бардачок. Также от адаптера можно заряжать телефон, подключив его вместо флешки.

И самое интересное, расходы:

Магнитола(на фото её номер)-1880рублей (купил 2 штуки).Адаптер кан-шины- 55 евро(по старому курсу около 4000руб). вроде на ebay видел в Польше продается такой же подешевле.Адаптер yatour 3300рублей.Пины лира(покупал на авторынке на Фучика, магазин называется клемма505) — по 5 рублей за шт.

Ну в общем то все. Если кому что-то интересно или непонятно, пишите.

Источник

Ремонт магнитолы Audi Concert 4B0 035 152 (регулятор громкости)

Со временем регулятор громкости автомобильной магнитолы Audi Concert 4B0 035 152 (Blaupunkt) перестал работать.

С торца написано полное название магнитолы. По маркировке на лицевой стороне магнитолы часто не получается определить ее модель.

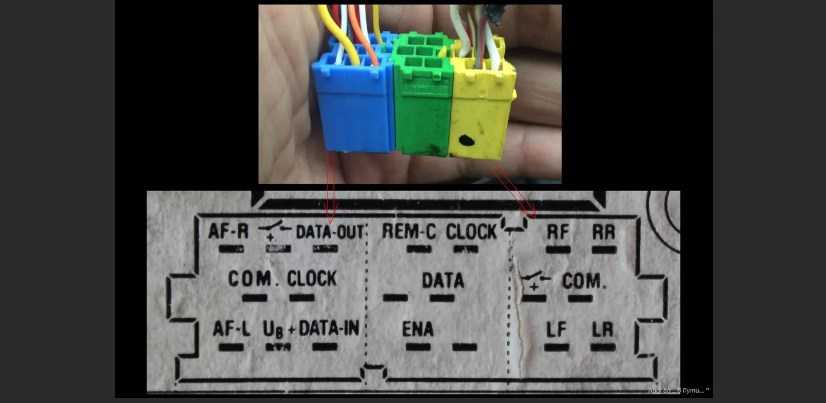

На верхней крышке указана схема подключения магнитолы Audi Concert 4B0 035 152. Это стандартный разъем, поэтому с подключением не возникнет проблем.

При включении магнитолы, она оказалась заблокирована. Пароль был известным. Для ввода необходимо удерживать кнопки RDS и TP одновременно. Затем кнопками 1-2-3-4 ввести нужный код. На следующем видео показана разблокировка магнитолы Audi Concert.

После ввода кода, магнитола перешла в режим воспроизведения радио. Я убедился еще раз в том, что энкодер не работает и нельзя регулировать громкость.

Необходимо разобрать и осмотреть лицевую панель. Для этого откручиваем 4 винта ее крепления (по 2 с каждой стороны). Винты имеют нестандартный шлиц (звездочка).

Лицевая панель крепится при помощи разъема. Отсоединяется довольно легко.

Далее откручиваем еще 4 винта, чтобы снять пластмассовую накладку.

Теперь получаем доступ к плате с маркировкой 8951A03-U.

Нужно быть осторожным, т.к. дисплей подключен к плате через шлейф, который можно порвать.

Откручиваем винты, удерживающие плату и вытаскиваем ее.

Снимаем пластмассовую накладку, чтобы получить доступ к энкодеру. Без ее снятия не удастся снять кнопку.

Сняв кнопку, замечаем, что часть энкодера осталась внутри нее.

Достаем ее из кнопки. Данная часть соединяется с энкодером при помощи винта, но необходимо предварительно попасть в шлиц, чтобы винт не открутился повторно.

Далее собираем магнитолу Audi Concert обратно. Собирать лицевую панель нужно аккуратно. Нигде не должно быть щелей и все должно собираться легко. Если есть щель — значит что-то собрано не так. У меня долго не удавалось собрать панель, т.к. был собран неверно участок, показанный на фото.

Далее проверяем работу энкодера (регулятора громкости) и его фиксацию, т.к. он же выполняет функцию кнопки включения магнитолы.

Магнитола Audi Concert 4B0 035 152 отремонтирована и может еще служить не смотря на свой возраст.

Источник

Audio Chorus

Модель Chorus – однодиновая магнитола, которая также может быть установлена на автомобили Audi A6. Данные устройства имеют стандартный набор возможностей для классической аудиосистемы, но отличаются от многих других азиатских версий запасом надежности.

Магнитола Audio Chorus

Однако при ее подключении нередко возникают сложности, и плохо регулируется звук, так что стоит дополнительно проконсультироваться у специалистов по покупке конкретного аудиоустройства. Дело в том, что одна из серий имела заводские дефекты, по этой причине впоследствии модель была снята с производства.

По доустановке оборудования в компании «VAG- C oder» в Перми. Владелец автомобиля Ауди A6(С7)-2015м/г пожелал раскрыть заложенный производителем потенциал и захотел улучшить комфорт и безопасность своего автомобиля — заменить штатную магнитолу «Radio Media Concert» (RMC) без навигации на топовую мультимедийную информационно-навигационную систему «Audi MMI Navigation Plus» (MIB-2 High). Стоимость всех сделанных работ «под ключ», вместе со всеми комплектующими и расходными материалами для владельца составила 95 тыс. руб.

Были выполнены работы по доустановке оригинальной магнитолы Audi MMI Navigation Plus (MIB-2 High) с выводом изображения навигационных карт на дисплей в панель комбинации приборов. В работе использованы качественные оригинальные расходные материалы и инструменты, оригинальные и заводские комплектующие, включая качественный автомобильный провод (ПВАМ). Все оборудование и вся электропроводка была проложена и подключена по штатной схеме, согласно нормативной и технической документации, так, как будто это было изначально сделано на заводе. Завершающим этапом сделана тонкая настройка кодированием и активацией скрытых функций на топовой мультимедийной информационно-навигационной системы «Audi MMI Navigation Plus» (MIB-2 High) под конкретную конфигурацию автомобиля и персональные пожелания владельца. Т.е., в итоге — владелец получил не просто доустановку топовой магнитолы с навигацией, а полностью раскрытый потенциал всех новых возможностей новой топовой мультимедийной информационно-навигационной системы «Audi MMI Navigation Plus» (MIB-2 High) на своем автомобиле. Все функции новой доустановленной мультимедийной информационно-навигационной системы «Audi MMI Navigation Plus» (MIB-2 High) заработали в полном объеме.

В итоге, сделанная работа на автомобиле Audi A6(С7)-2015м/г по доустановке оригинальной топовой мультимедийной информационно-навигационной системы «Audi MMI Navigation Plus» (MIB-2 High) в компании «VAG- C oder» в Перми, позволила ещё больше раскрыть заложенный производителем потенциал, а также повысить владельцу автомобиля комфорт и безопасность вождения всего автомобиля в целом.

Подпишитесь, чтобы быть в курсе всех новостей и новинок на:

AUDI NAVIGATION PLUS RNS-D КАК ПОМЕНЯТЬ ЯЗЫК МАГНИТОЛА АУДИ Всем привет! В этом видео мы посмотрим как .

Все довольно просто кому,по нравилось видео как сделать USB в штатную магнитолу ауди а6с5 ставьте палец вверх!

AUDI NAVIGATION PLUS code UNLOCK ввод кода магнитола Ауди А6 С5 АКЕ Разблокировка магнитолы Ауди А6 С5 .

Код магнитолы для Ауди NAVIGATION PLUS можно получить по серийному номеру магнитолы. заявку на восстановление .

Audi MMI Navigation Plus audi navigation plus audi navigation plus audi navigation plus review Audi TT MMI Navigation plus.

Как войти в секретное (инженерное) меню климат контроля Ауди А6 С5, как правильно расшифровать ошибки и каналы .

Audi Navigation plus RNS-E LED Audi A3 8P Radio Mp3 Tv Navitation GPS Telephone Bluetooth Speech dialogue system SDS.

Итак это моё первое видео,решил я начать с видео о прошивки магнитолы RNS-D Audi,в видео будет подробное описание .

Штатная музыка AUDI A6C5 — NAVIGATION plus BOSE MP3 xCarLink Магнитола Ауди А6 С5 и MP3 адаптер Ксарлинк Всем .

Мультимедийная платформа MMI Navigation plus нового Audi TT выводит привычные нам функции на новый уровень.

I was actually that’s simple that’s simple you see you be plus and safe that’s what you have to connect together nice man nice.

In this Tech Help we will be looking at the newest version (2018) of the Audi MMI Infotainment System, that is seen in most new .

MMI Navigation plus с MMI touch — мультимедиа интерфейс Audi с навигационной системой, который позволяет .

Прочитайте перечень понятий которые вам встречались в курсе физики температура динамометр спидометр
Как переделать печку заз
Дтп мерка как снимать
На тахометре горит спираль
Принцип работы сцепления маз

Схемы распиновок устаревших магнитол моделей Audi

Распиновка штатной магнитолы Audi

Ауди, как и весь премиум — сегмент автомобилей, весьма консервативны в плане изменения разъемов на своих магнитолах. Они так же, как и, к примеру, БМВ или Мерседес — лишь дополняют в процессе эволюции функционала магнитол разъемы новыми контактами для новых компонентов. При этом, у Ауди, все же есть три вида разъемов и, хоть в новых автомобилях используется лишь один из них — так называемый Quadlock. Остальные два вида разъемов так же актуальны, ведь на вторичном рынке множество актуальных автомобилей оборудованных магнитолами модельных рядов Chorus, Gamma, Concert и Symphony разных поколений. И даже встречаются «Экспонаты» Audi Gamma. Для того, чтобы подключить подобного рода магнитолу нам необходимо знать схему распиновки разъемов данной магнитолы, а так же цветовое обозначение проводов, чтобы знать, что и к чему мы будем подключать. На самом деле, в подключении нет ничего сложного, ведь разъемы, при первом же взгляде на схему распиновки, становятся крайне логичными и понятными, тем более, что концерном VAG активно используются ISO — евроразъемы и марка Audi не стала исключением.

Чтобы разобраться со схемой распиновки и подключения, мы первоначально обратим внимание на то, как провода должны быть подключены правильно. Приступим:

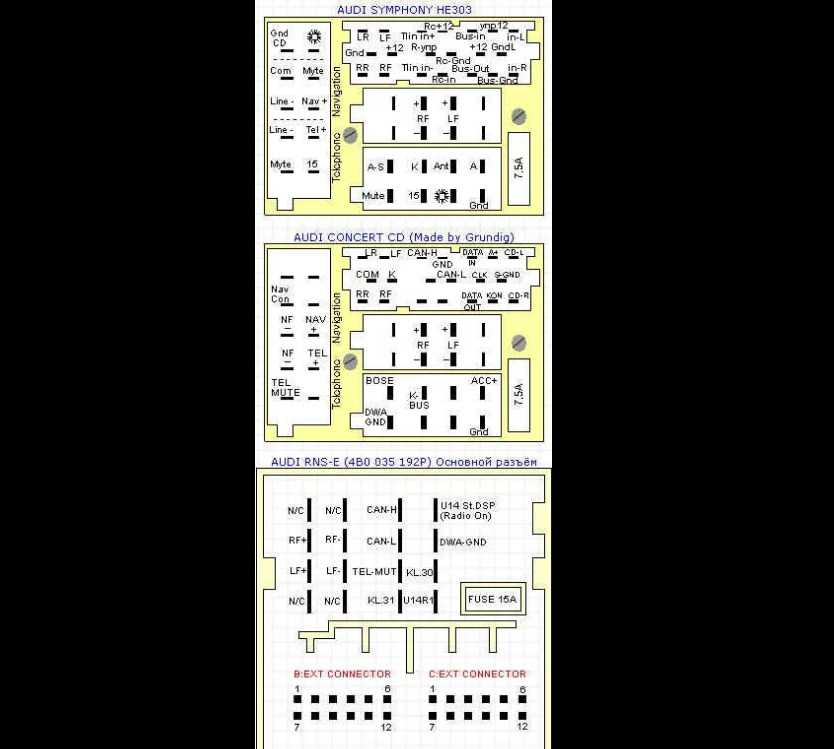

На картинках мы можем наблюдать правильное изображение проводов и схему распиновки магнитол новых поколений (аналогична Concert 3), А так же распиновку и цветовую маркировку от концерна VAG

Схемы распиновок магнитол различных моделей Audi

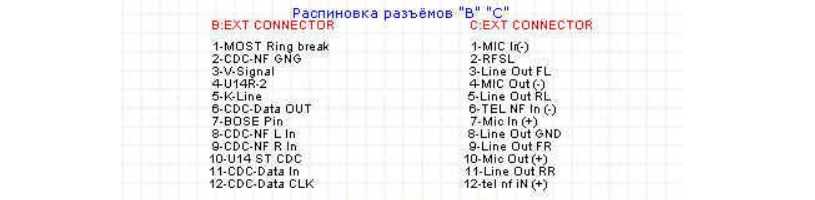

В статье будут рассмотрены схемы распиновок магнитол следующих моделей Ауди: a1, a3, a4, a5, a6, a7, a8, TT, q3, q5, q7, q8 и других моделей марки, как новых так и старых, например кузовов b5, b6, b7, C4, C5 или даже распиновка магнитола старушки Audi 80 b4

Начнем с новых моделей:

a1, a3, a4, a5, a6, a7, a8, TT, q3, q5, q7, q8 (и другие VAG) последних поколений

Схемы распиновок устаревших магнитол моделей Audi

Далее рассмотрим устаревшие и не очень, но до сих пор актуальные магнитолы:

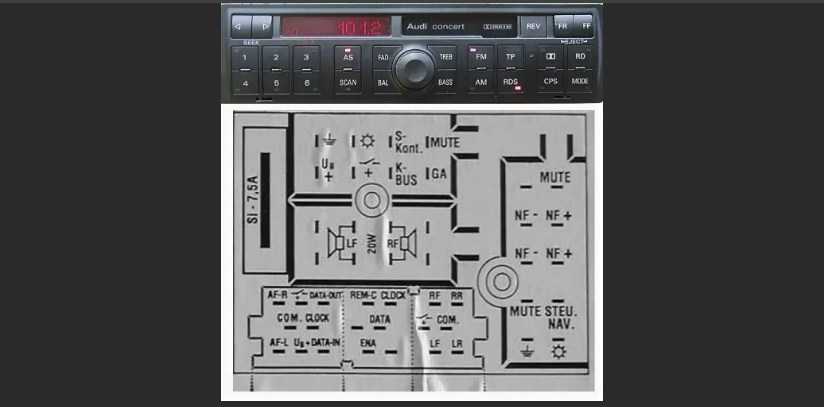

Audi a6, a8 Concert

Audi RNS-D TV тюнер

Audi 80 Concert

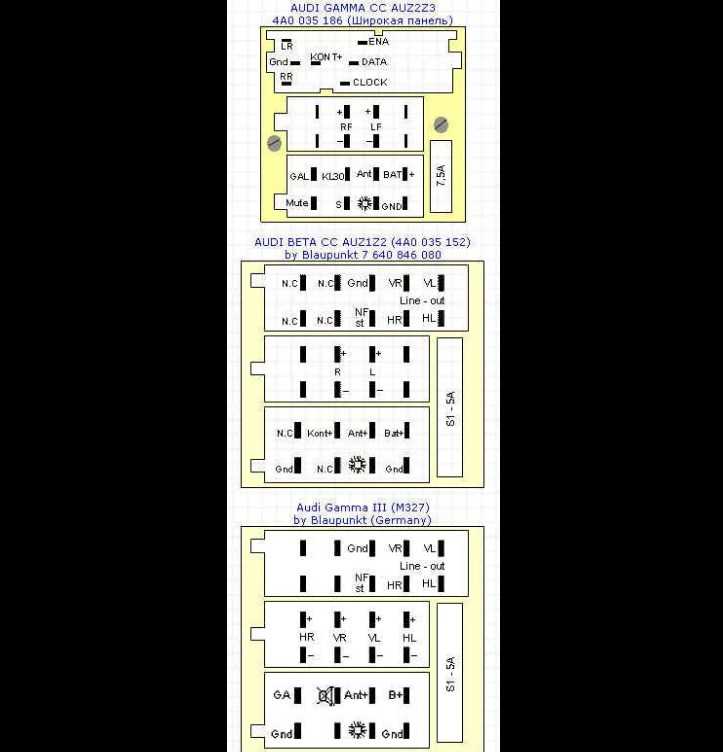

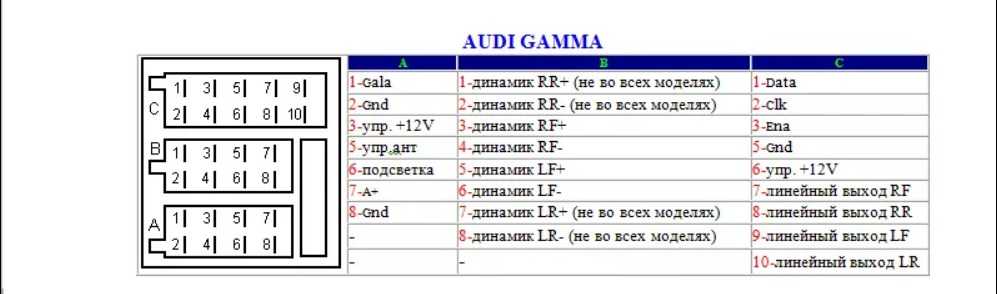

Audi gamma cc, beta + gamma 3 (blaupunkt)

Мы постарались представить максимально полный сборник схем распиновки магнитол от Ауди, очень надеемся что что-то из этого вам все-таки пригодилось. Желаем вам удачи с распиновкой, до встречи!

Источник

ремонт audi concert

Изображение Вот Вам конкретный виновник глюков в Audi Concerta. Поиски в инете дают данные на микруху, что ее можно купить за 15$ Оплачиваем в России, привозят, дрожащими руками впаиваем палим дорожки фен дрожит (паяльная станция то не у всех есть) и. предположим удачно! все звонится тестером. Включаем магнитолу, и. Она молчит В чем же дело? А дело в том что за такую цену (15$) микруха продается пустой, без залитого дампа. Ну чтож. берем и ищем программатор, находим! чел который Вам его дает шепчет Вам на ухо что у него есть Дамп для заливки. тс. тока никому ни-ни.

Заливаем дамп, впаиваем микруху и. через месяц она начинает глючить. Что за фигня, спрашиваете Вы. А фигня в том, что Вам дали по секрету воспользоватся дампом который был считан с такой же микрухи, но которую выпаяли из такой же Ауди Концерты, которая была уже на грани заглючить! Улавливаете? Вы залили в новую микруху Дамп, который еще родной, т. е. старый и счетчик уже на грани выработки. От Шьерт! Ругаетесь Вы, и лезете в инет. Только бестолку. В инете нигде нет бесплатного правильного (исправленного) дампа, а за небольшие деньги жулики предлагают наполовину убитый штатный дамп.

Такова страшная правда. Так вот. Микруха эта, с уже залитым правильным Дампом, т. е. с исправленным и не имеющим кол-ва поворотов ручки, стоит не 15$. Она стоит примерно 50$. Заказывается в России уже готовой к пайке. + стомимость нормальной запайки на паяльной станции у нас здесь 20$ (думаю это недорого за качество) и глюк исправлен. ЗЫ В Минске Дампа нигде нет. Имеется в виду ПРАВИЛЬНЫЙ ДАМП, а не всякие обноски. Кто на 100% поручится за правильный дамп имеющий приемлимую стоимость, просьба поделится.

Ремонт автомагнитол AUDI CHORUS.wmv

ЗЫЫ Считать его с новой микрухи полностью неполучается. Авторы позаботились об этом. Ломать неохота и смысла нет по причине редкости оказываемой услуги по ремонту сего глюка. Так что на данный момент качественное исправление штатного глюка для Ауди Концерта составляет 70$. Для остальных не знаю, но со слов мастеров (краем уха) микрухи там другие. Так что ценник может отличатся. Все это я слизал с соседнего форума. Прошу прошения, может тема много раз обсуждалась. замучила проблема с регулировкой звука Audi Concertкак всем известно, проблема исчезает после прогрева.

Может кто знает как решить эту проблему?? Если я не ошибаюсь (давно было) то там программная ошибка разработчиков, и решается заменой процессора и прошивки на исправленную Но есть еще способ редлагается новый способ ремонта автомагнитол AUDI Concert, Chorus. Восстановление функции регулировки громкости не связанное с заменой процессора MC68HC705B32. Идея состоит в перехвате команд управления громкости от контроллера дисплея и управления непосредственно звуковым процессором.

Доработка будет правильно работать только в том случае, когда процесс разрушения ЕЕПРОМ не зашел слишком далеко. Если в магнитоле проблема только с регулировкой громкости. Но, если плохо регулируются BASS, TREBLE, BAL, FADER, а так-же происходят нарушения с отображением информации на дисплее и с системой кодировки, то данное устройство применять БЕСПОЛЕЗНО. При правильной и своевременной установке негативные процессы в микропроцессоре MC68HC705B32 полностью останавливаются.

Схема подключения магнитола ауди а6 с5

1) Штатный съемник магнитолы или лезвия от маленьких канцелярских ножей — 4шт.

2) Тюльпаны «Папа» — 4шт .

3) Клемы малые «Папа» — 6шт.

4) Переходник под антенну — 1шт.

5) Специальная переходная рамка (например scosche au2380b

1) Находим на лицевой панели прорези для съемников.

2) Вставляем по упора наши съемники и тянем магнитолу на себя.

3) Отключаем все разъемы от магнитолы.

Делаем переходник на штатный усилитель:

1) Подпиливаем и доводим до ума переходную рамку (если необходимо).

2) Примеряем салазки (возможно придется поработать напильником).

3) Штатные разъемы типа ISO, стандартные, переделывать не нужно, просто вставляем в разъемы магнитолы.(Если на магнитоле отсутствует память, то меняем местами красный и желтый провод в разьеме магнитолы).

4) Вставляем антенный переходник.

5) Подключаем наш заранее сделанный переходник.

Схемы автомагнитол BLAUPUNKT

В этом разделе собраны схемы автомагнитол ( и другой автомобильной аудиотехники) BLAUPUNKT

Любую из этих схем ВЫ можете скачать (схемы внизу страницы во вложениях). Причем скачать Вы можете все это совершенно бесплатно, без регистрации, без СМС, без файлообменников и прочих скрытых сложностей.

Для просмотра файлов Вам потребуются архиваторы WinRAR, 7z и программы для просмотра файлов в формате pdf, все это Вы можете скачать на нашем сайте в разделе софт.

Все файлы проверены антивирусом!

Схема автомагнитолы BLAUPUNKT MP34,C34,CD34

Схема автомобильного усилителя BLAUPUNKT BSX-240

Схема автомобильного усилителя BLAUPUNKT BSA-80

Схема автомобильного усилителя BLAUPUNKT BQA-208

Схема автомобильного усилителя BLAUPUNKT bpa-2480\24120

Схема автомобильного усилителя BLAUPUNKT BPA49

Схема автомобильной аудио-системы BLAUPUNKT RDR05

Схема автомобильной аудио-системы BLAUPUNKT RDR05_SM

Схема автомагнитолы BLAUPUNKT AUDI CHORUS A8 CONCERT A8 NAVI

Схема автомобильного радиоприемника BLAUPUNKT A52K

Схема автомагнитолы BLAUPUNKT AUDI A3 CONCERT CQ-LA1923L

Схема автомагнитолы BLAUPUNKT Audi Chorus

Схема автомобильной аудио мини-системы BLAUPUNKT AUDI CHORUS A8 CONCERT A8 NAVI 7646243380

Схема автомагнитолы BLAUPUNKT AUDI SYMPHONY CQ-EA1070-74L

Схема автомагнитолы BLAUPUNKT AUDI SYMPHONY CQ-JA1070-74L

Схема автомагнитолы BLAUPUNKT AUDI SYMPHONY CQ-JA1920-24L

Схема автомагнитолы BLAUPUNKT BMW C 23

Схема автомагнитолы BLAUPUNKT BMW C21/C22 (Bavaria)

Схема BLAUPUNKT BMW CD 23

Схема автомагнитолы BLAUPUNKT Boston CC22

Схема автомагнитолы BLAUPUNKT Bronx MP75

Схема автомагнитолы BLAUPUNKT C70_Madrid/DJ70_Arizona/MD70_Dallas

Схема автомагнитолы BLAUPUNKT Calgary mp35

Схема автомагнитолы BLAUPUNKT CC20 (Boston)

Схема автомагнитолы BLAUPUNKT CC22 (Lubeck)

Схема автомагнитолы BLAUPUNKT CC28 (Lyon)

Схема автомагнитолы BLAUPUNKT CD41 (Munchen)

Вложения к странице
Файл	Описание	Размер файла:
AUDI A3 CONCERT CQ-LA1923L.rar		1870 Кб
AUDI SYMPHONY CQ-EA1070-74L.rar		2861 Кб
AUDI_SYMPHONY_CQ-JA1070-74L.rar		2025 Кб
AUDI_SYMPHONY_CQ-JA1920-24L.rar		3069 Кб
BLAUPUNKT MP34,C34,CD34.rar		1661 Кб
Blaupunkt-BQA-208.rar		2567 Кб
Blaupunkt-BSA-80.rar		693 Кб
Blaupunkt-BSX-240.rar		2007 Кб
BLAUPUNKT_AUDI_CHORUS_A8_CONCERT_A8_NAVI_7646243380.rar		4072 Кб
BLAUPUNKT_AUDI_CHORUS_A8_CONCERT_A8_NAVI_Sm.rar		3661 Кб
blaupunkt_avtoaudio_A52KU.rar		905 Кб
blaupunkt_avtoaudio_Audi_Chorus.rar		4072 Кб
blaupunkt_avtoaudio_BMW_CD23.rar		2366 Кб
blaupunkt_avtoaudio_Boston_CC22.rar		201 Кб
blaupunkt_avtoaudio_MP35.rar		967 Кб
Blaupunkt_BMW C23.rar		2541 Кб
blaupunkt_bpa-2480_24120_sch.rar		2397 Кб
blaupunkt_bpa49_mobile_audio_system_24v_sm.rar		3128 Кб
blaupunkt_bronx_mp75.rar		1123 Кб
Blaupunkt_C21,C22_(Bavaria).rar		5764 Кб
Blaupunkt_C70,DJ70,MD70.rar		1825 Кб
Blaupunkt_CC22_(Lubeck).rar		181 Кб
blaupunkt_CC28_Lyon.rar		435 Кб
Blaupunkt_CD41_(Munchen).rar		983 Кб
blaupunkt_rdr-05_sch.rar		867 Кб
blaupunkt_rdr-05_sm.rar		11616 Кб
boston_cc20.rar		584 Кб

Установка

Панели некоторых штатных автомагнитол Ауди немного шире посадочного места. Конечно, в случае со штатными устройствами такого быть не должно, но ситуация такая наблюдается. Немного доработки и все, сядет как родная.

Демонтаж центральной панели

Для этого сначала демонтируем центральные дефлекторы печки с помощью плоской отвертки;
Затем вытаскиваем крутилку скорости вращения вентилятора печки, захватив плоскогубцами и потянув на себя;
Теперь откручиваем накладку регулятора, осуществляющего контроль свежего и теплого воздуха;
Снимаем все кнопки по центру, подковырнув аккуратно отверткой;
Выворачиваем 10 саморезов, находящихся за дефлекторами печки.

Автомагнитола audi chorus

Непосредственно доработка

Переднюю часть рамки надо отпилить немного;

Отпиливаем переднюю часть рамки

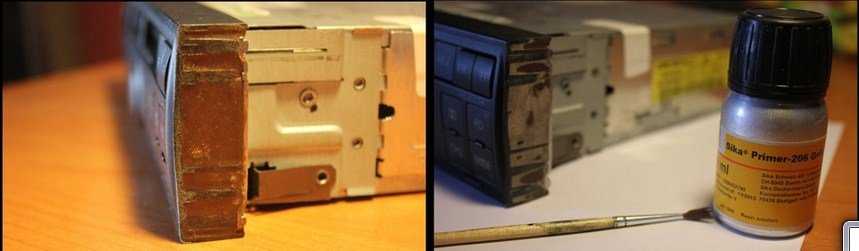

Само головное устройство тоже надо укоротить.

Передняя панель магнитолы отсоединяется;
Боковые крепления вынимаются;
Вытаскивается рамка;

Доработка автомагнитолы Ауди

Панелька разбирается на свои составляющие;

Надо подпилить напильником металлические крепления с боков;
Той же участи подвергнуть плату по бокам, но используя уже не напильник, а мелкую шкурку (это делается очень аккуратно);
К панели прикручиваем боковые панели, убирая с каждого края по 2-3 мм;
Собираем все обратно.

Winca S150 на Android

Для установки на Ауди А6 (С4 и С5) подходит новая Android-модель WINCA S150. Ее преимущества по сравнению с предыдущей моделью в наличии встроенного 3G-модема и отсутствии GPS. Это отражается на навигационной функциональности, вернее, на точности навигации, так как, например, при покупке пакета МТС для навигаторов к спутниковому позиционированию добавляется сигнал от мобильных антенн.

магнитола Audio Winca S150

В результате система определяет положение даже при полном затемнении для спутников или во время нахождения под землей в гараже. Это возможно только при условии подключения к современной мобильной навигационной инфраструктуре. Снять тесты по качеству навигации можно самостоятельно с помощью пакетов разных провайдеров.

Подключение

Типичная схема подключения головного устройства в автомобиле Ауди выглядит вот так:

Автомагнитола для Ауди А6 и других моделей и схема подключения

А это другая схема:

Автомагнитола для Ауди А6

Распиновка

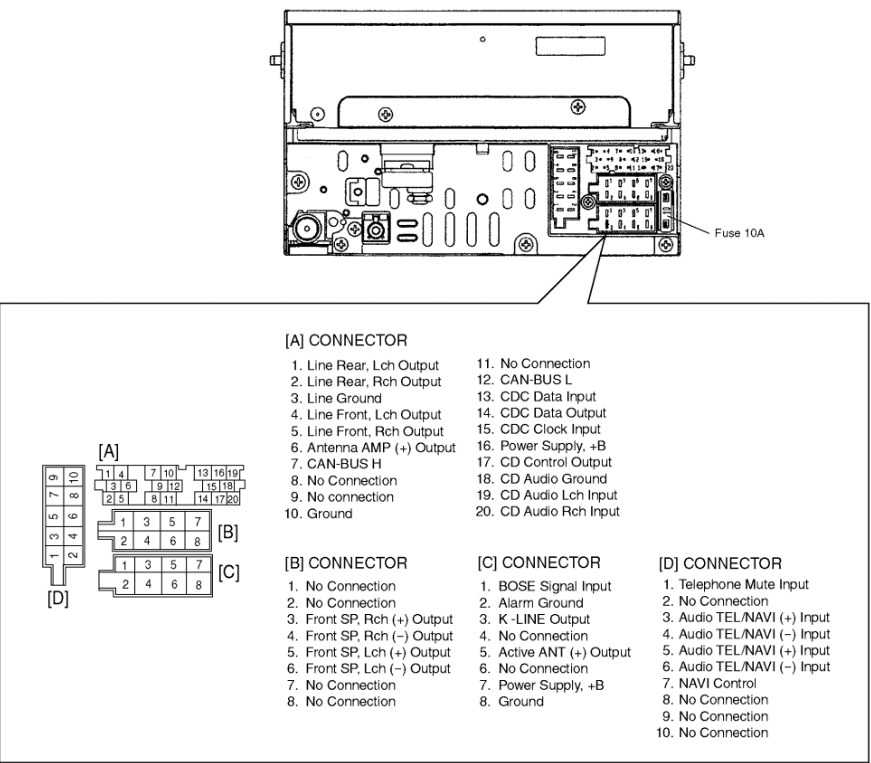

Что касается распиновки, то она выглядит следующим образом:

Автомагнитола delta audi

Что касается динамиков, то проводку надо соединять с ними так:

Если подключается внешний усилитель, то общая картина будет выглядеть так:

Адаптер

Сегодня можно купить различные полезные штуки, чтобы значительно повысить функционал автомагнитол Ауди старых моделей. Так, можно приобрести специальный адаптер для штатных головных устройств, который позволит слушать музыкальные композиции с SD-карт и флешек USB.

Специальный адаптер и схема его подключения

Вот так в итоге будет выглядеть схема подключения, осуществленная посредством адаптера (Yatour).

Автомагнитолы audi a3

Audi a4 b6 автомагнитола

Штатные автомагнитолы при подключении могут нуждаться в вводе кода. Ниже приводится инструкция, как и что делать:

Audi chorus автомагнитола

Ауди A6 C4 Немчурка › Бортжурнал › ⒶⓊⒹⒾ⇒Разблокировка автомагнитолы Audi (обновлено) Распиновка

Штатные автомагнитолы, установленные в автомобилях этой марки, специально закодированы для защиты от их взлома и воровства. Данная шифровка состоит в том, что при выключении автомагнитолы от источника питания на 10 – пятнадцать минут магнитола блокируется и для снятия защиты просит ввести код разблокировки.

Кроме блокировки автомагнитолы при выключении питания существует 2-ая степень защиты, которая перекрывает магнитолу при троекратном неправильном внедрении варианта кода раскодировки. Данная блокировка делает воровство автомагнитолы audi просто нецелесообразным мероприятием.

Номер кода разблокировки и индифекационный номер автомагнитолы вначале указывается на первой страничке аннотации юзера, под содержанием. Данное место с номером кода именуется радиокартой, её нужно хранить в неопасном месте.

Если отсутствуют ключи для снятия магнитолы

Vag (4D0051530)- 2 ключа.

Особенности ввода кодов на различных магнитолах:

Audi Gamma CC

Включение фирменной функции под названием GALA (автоподстройка уровня громкости в зависимости от скорости):

Жмем кнопку GALA, позже вытягиваем на себя и поворачиваем на право. Потом устанавливают желаемую основную громкость регулятором громкости (скорость движения должна составлять максимум 40 км/ч).

При скорости меж 90 и 140 км/ч с помощью регулятора GALA громкость соответственно двигательным шумам приподнимают. Кнопку методом нажатия вставляют назад. Сейчас громкость автоматом изменяется зависимо от скорости начиная с 40 км/ч

Обратите внимание, что изменение громкости наступает через определенную задержку

Аннотация по использованию есть у меня.

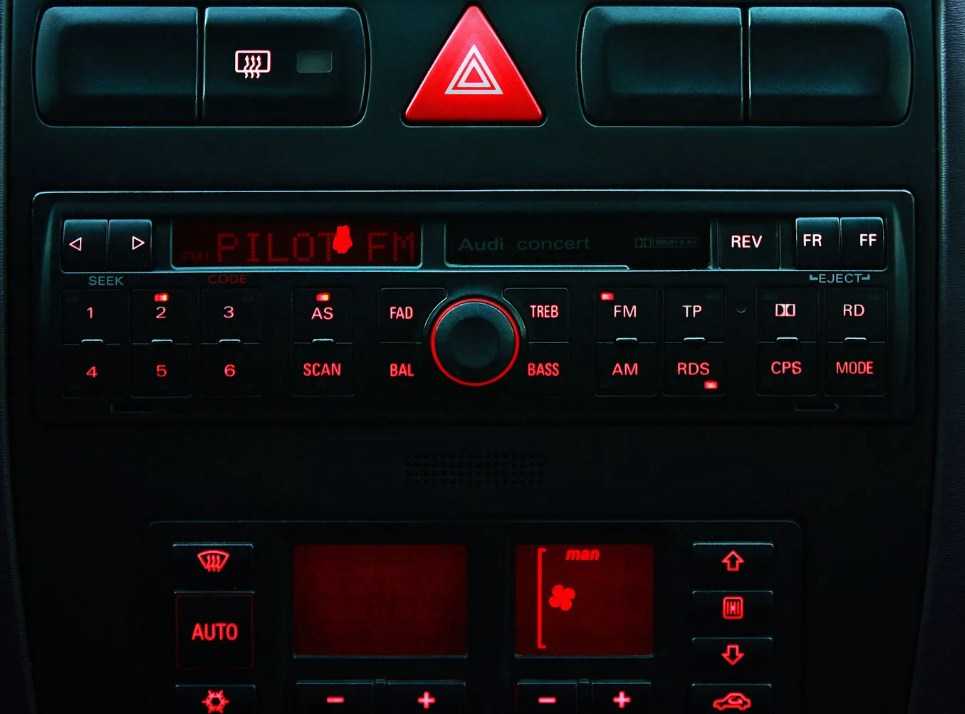

Audi Concert Plus

Разблокировка

штатнойавтомагнитолы AUDI Concert radio code. Отзыв клиента Заказ можно оформить здесь: .

Разблокировка магнитолы Audi Concert

— Диагностическое оборудование и ключи зажигания.

Audi Gamma II

Audi Gamma III

Audi Gamma CC

Audi Navigation Plus

Убедившись, что избранная цифра верна, подтверждаете ввод нажатием на ту же ручку. Повторяете эти операции до того времени, пока не введете все числа кода.

Audi Symphony

Audi Gamma CD

Схема подключение автомагнитолы в Audi и установка своими руками

Схема подключение автомагнитолы в Audi практически не отличается от других вариантов соединения головного устройства в авто. Схема подключения автомагнитолы Audi будет рассмотрена нами подробно, приведена инструкция по установке.

Подключение

Типичная схема подключения головного устройства в автомобиле Ауди выглядит вот так:

Автомагнитола для Ауди А6 и других моделей и схема подключения

А это другая схема:

Автомагнитола для Ауди А6

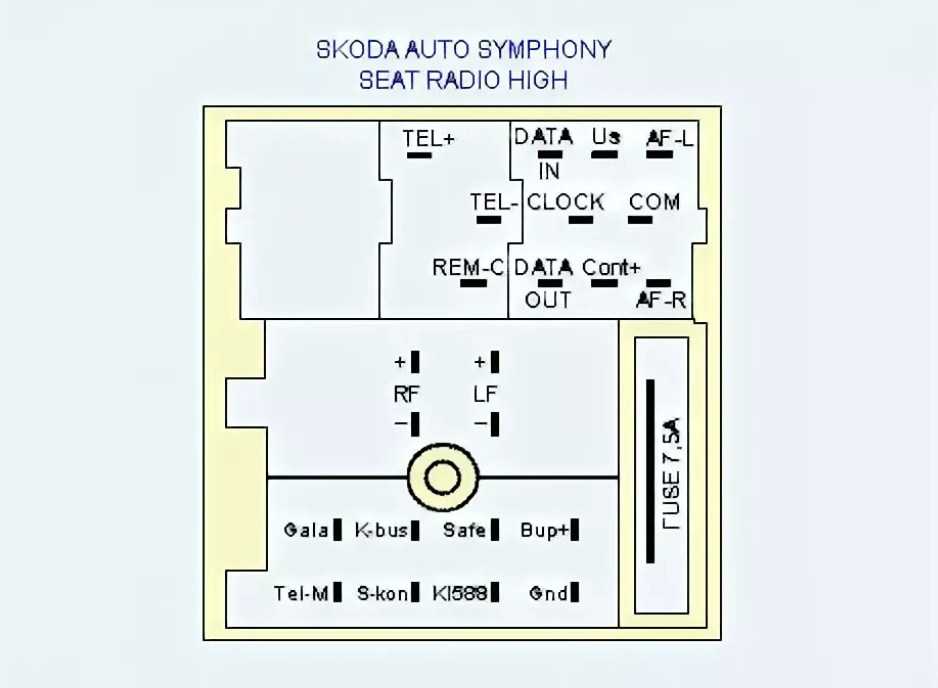

Распиновка

Что касается распиновки, то она выглядит следующим образом:

На разъем 4 идет питание, если поворачивается ключ в ЗЗ в положение ACC;
На 5 идет провод усилителя;
Антенна или подсветка на 6;
На 7 постоянное питание;
На 8 – минусовой провод.

Автомагнитола delta audi

Что касается динамиков, то проводку надо соединять с ними так:

5/6 разъемы – это фронт/правый;
7/8 – фронт/левый.

Если подключается внешний усилитель, то общая картина будет выглядеть так:

Разъемы 1/2 – тыловая акустика;
В разъем 3 надо вдеть один провод, разделенный на 4 части (подразумевается подключение 4-канального усилителя);
4/5 – фронтальная акустика;
6 – питание.

Адаптер

Специальный адаптер и схема его подключения

Вот так в итоге будет выглядеть схема подключения, осуществленная посредством адаптера (Yatour).

Автомагнитолы audi a3

Установка автомагнитолы выполняется обязательно со снятием металлической рамки (если она имеется). Что касается проводки, то ее можно, так сказать, «окультурить» изолентой.

Audi a4 b6 автомагнитола

Включаем автомагнитолу;
На экране высвечивается окошечко с просьбой ввести код (SAFE или что-то подобное);
Надо одновременно нажать на кнопки «RDS»/«TP» и удерживать их до тех пор, пока на дисплее не появится число «1000»;
Вводим код для определенной модели штатной автомагнитолы Ауди с помощью кнопок/цифр.

После высвечивания на дисплее требуемого кода, нажимаем и удерживаем «RDS»/«TP»;
Магнитола должна включиться.

Audi chorus автомагнитола

Установка

Демонтаж центральной панели

Для этого сначала демонтируем центральные дефлекторы печки с помощью плоской отвертки;
Затем вытаскиваем крутилку скорости вращения вентилятора печки, захватив плоскогубцами и потянув на себя;
Теперь откручиваем накладку регулятора, осуществляющего контроль свежего и теплого воздуха;
Снимаем все кнопки по центру, подковырнув аккуратно отверткой;
Выворачиваем 10 саморезов, находящихся за дефлекторами печки.

Автомагнитола audi chorus

Непосредственно доработка

Переднюю часть рамки надо отпилить немного;

Отпиливаем переднюю часть рамки

Само головное устройство тоже надо укоротить.

Передняя панель магнитолы отсоединяется;
Боковые крепления вынимаются;
Вытаскивается рамка;

Доработка автомагнитолы Ауди

Панелька разбирается на свои составляющие;

Надо подпилить напильником металлические крепления с боков;
Той же участи подвергнуть плату по бокам, но используя уже не напильник, а мелкую шкурку (это делается очень аккуратно);
К панели прикручиваем боковые панели, убирая с каждого края по 2-3 мм;
Собираем все обратно.

Плюсы и минусы приведенной схемы подключения и установки

Звучание остается на прежнем уровне, а доработка автомагнитолы, дает гармонию с дизайном и общим интерьером.	Некоторая сложность осуществления на практике для новичков
Использование адаптера дает возможность слушать музыкальные композиции с флешек USB и карточек.	Изменение конструкции автомагнитолы, что скажется на гарантии (хотя такие штатные автомагнитолы без USB сегодня с гарантией не продаются. Их можно купить только с рук).
Можно включать/выключать головное устройство не только кнопкой, но и через замок зажигания, поворотом ключа.

Автомагнитола для audi a3

инструкция Concert Audi

Рейтинг: 4.5/5.0 (1792 проголосовавших)

Категория: Инструкции

Описание

Concert audi инструкция

Страница

Concert audi инструкция

Название. Concert audi инструкцияЛицензия. Для ознакомленияОперационная система. Windows XP, Windows-7 64-bit, XP 32-bitИнтерфейс. на русскомДобавил. Место в рейтинге. 479Скачано раз (за вчера). 56Скачано раз (всего). 79833Файл проверен. ‘ Последнее обновление»’: 23.03.1013Файл. concert_audi_instruktsija.rar

Приглашаем всех наших посетителей в практичный мир справочной литературы. справочники которые в доступной форме расскажут вам обо всем на свете и предложат найти классический ответ на любой вопрос. А также мы предлагаем сборники тестов и прочее. Литература энциклопедического характера, используемая для получения наиболее обобщенной, не вызывающей сомнений в достоверности фактов по тому или иному вопросу. даем вам возможность изучитьосновные виды справочной литературы. В идеале справочные издания должны содержать только признанные объективно установленные факты и доступно отражать существующий на данный момент уровень человеческих знаний. Однако, на практике проблематично полностью разграничить факты от интерпретаций и субъективных, подразумеваемых исключений, если не скачать concert audi инструкция на нашем сайте. With over 35 million album sales, LIMP BIZKIT are the undisputed champions of Rap Rock, and they will finally be bringing their ground shaking live. Coast To Coast Tickets offers concert tickets for sale. Find out concert tour information from our website and buy premium concert tickets. Listen to the live music archive of the greatest concerts of

Soundwave Festival 2014, Concert Tickets — Concert Tour Schedule & Tickets | Coast To Coast, Concert Vault — Live Concert Recordings Streamed Online, Metro | Chicago | Concert Calendar, Barrystickets — Lakers Tickets Available Now! Buy Lakers Tickets, Buy tickets for gigs, theatre, sports and special events — See Tickets, Concert Tickets — Concert Tour on StubHub. Zoobis | tickets simplified, Tickets voor Concerten, Festivals, Poppodia…, Coast to Coast Tickets — Concert Tickets — Buy Sports, Theater,
