Что делать, если буксует сцепление или скрипит педаль сцепления?

Диагностика неисправности

Итак, обычно эта процедура проводится в случае, когда тросик совсем износился либо вообще, вышел из строя

Для определения неисправности необходимо обратить внимание на поведение педали. В случае поломки, она как правило, не будет выключаться, как положено либо вовсе уйдёт в пол, сцепление будет пробуксовывать. В этой ситуации обычно рекомендуется полный ремонт сцепления или его дополнительных узлов

Но как всё же диагностировать ремонт?

В этой ситуации обычно рекомендуется полный ремонт сцепления или его дополнительных узлов. Но как всё же диагностировать ремонт?

Автомобиль практически не двигается даже при резком нажатии на педаль газа. При этом мотор исправно развивает обороты и даже кажется, что двигателю недостаёт мощности. В особенности это чувствуется при движении в сторону подъёма;
На педаль приходится нажимать несколько раз прежде, чем она выключится.

Расслоение тросика

В этом случае, скорее всего, необходима замена тросика, так как волокна начали разрушаться и мешать его работе в своей оболочке. Если в наличии имеется гараж, набор инструментов и помощник, то можно смело приступать к операции. Если нет полной уверенности в своей компетентности, то, наверное, стоит обратиться к помощи специалистов. Так как любой ремонт требует предварительной подготовки инструмента и материалов, то и в этом случае можно рассмотреть весь процесс подробно.

Шум при выключении или включении сцепления

Шум, похожий на шелест, скрежет, легкий гул, вой появляется во время выключения узла. С включением он исчезает. Почти со стопроцентной вероятностью можно сказать, что износился выжимной подшипник. Его замена не требует снятия компонента целиком. Однако, его несвоевременная замена ведет к выходу из строя всего механизма.
Хлюпающий, свистящий звук при нажатии на педаль связан с износом главного или рабочего цилиндров. Идет давление, сломанная деталь его не держит – жидкость прорывается дальше, издавая шум.
Шум в коробке исчезает только при выключении сцепления

Второй тип звука постоянен, пропадает только при выключенном зацеплении, дислоцируется в районе коробки переключения передач. Природа «дзыньканья» Лады Весты — ослабленная связь между тремя основными узлами.

Стертый ведомый круг теряет свои объемы, начинает болтаться внутри корпуса.
Разношенные демпферы не способны плотно прижимать круг.
Коробка не плотно соединена с двигателем.

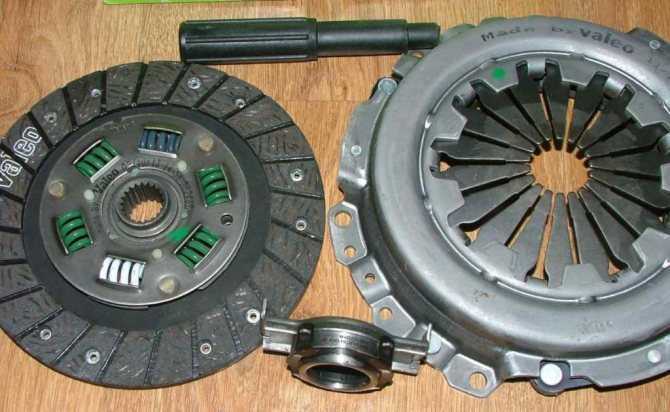

Замена сцепления на механической коробке переключения передач

Процедура очень сложная. Главная сложность даже не в том, что нужно КПП полностью извлекать, а в том, что при сборке ее нужно на весу центрировать с маховиком. Ремонт можно осуществить своими руками. Но если у вас нет должного опыта, экономить не стоит того, ведь речь идет о прямом контакте с самыми важными «органами» Лады. В общем виде процесс выглядит так:

Обесточиваем Весту, снимаем все навесное оборудование, закрывающее доступ к крепежным болтам КПП (воздушный фильтр, патрубки);
Чтобы незакрепленный двигатель внутреннего сгорания Лады не упал, удержим его маленьким ромбическим, бочковым домкратом;
Откручиваем силовые крепежи, чтобы не сливать масло, демонтируем коробку в сборе с приводами;

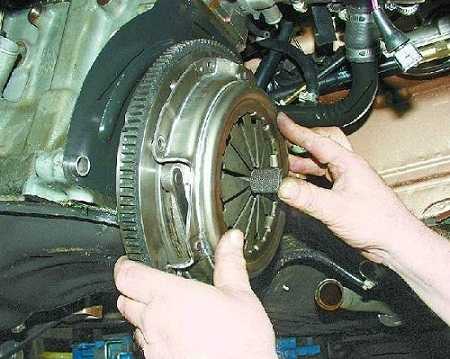

По очереди ослабляем, затем выкручиваем крепежные элементы корпуса зацепляющего механизма (болты здесь силовые, но маленького диаметра, нужен хороший ключ на 8). Извлекаем деталь, дефектуем;
Новое изделие устанавливаем, специальным инструментом настраиваем положение ведомого круга внутри;
В картере коробки меняем выжимной подшипник;
Ровно, без наклона первичным валом коробки передач попадаем в шлицы маховика;
Проверяем работу привода.

Здесь описаны далеко не все операции. Например, чтобы изъять коробку с приводами требуется демонтаж рычагов подвески и так далее.

Механизм соединения коробки и двигателя — «жизненно» важный элемент. Как и любая деталь, оно любит аккуратное обращение, своевременное обслуживание. Механизм напрямую связан с двигателем внутреннего сгорания и коробкой переключения передач, длительная эксплуатация неисправной детали может вывести из строя эти два узла. Не пренебрегайте появившимися подозрениями на неисправность узла. Пусть машина вам служит долго.

ВАЗ 2115 Диагностика неисправностей сцепления

Диагностика неисправностей сцепления

Сцепление пробуксовывает

Недостаточен свободный ход педали сцепления.
Проверьте, произведите корректировку.

Неисправен механизм выключения сцепления.
Проверьте, произведите необходимый ремонт.

Неисправен главный или исполнительный цилиндры сцепления.
Проверьте, выполните капитальный ремонт гидравлической системы привода сцепления.

Изношена рабочая поверхность ведомого диска сцепления. Проверьте, замените диск, если его фрикционные накладки изношены до менее чем 0.3 мм возвышения над головками заклепок (см. сопроводительную иллюстрацию).

Неисправен блок сервопривода (модели 4.2 л).
Проверьте, в случае необходимости замените.

Обычно первым признаком пробуксовки сцепления является заметное беспричинное увеличение оборотов двигателя при взятии крутых подъемов. Для проверки состояния сцепления твердо взведите стояночный тормоз, подоприте колеса автомобиля клиньями и установите трансмиссию в положение высшей передачи, затем при средних оборотах двигателя медленно отпускайте сцепление. Если двигатель при этом не заглохнет, имеет место пробуксовка сцепления. Во избежание более серьезных повреждений сцепления следует без промедления выполнить проверку и произвести необходимые ремонт или замены.

Имеют место рывки и вибрации сцепления

Загрязнены маслом рабочие поверхности ведомого диска. Проверьте, в случае необходимости замените диск. Отыщите источник утечки и устраните ее причину.

Ослабла, либо повреждена ступица ведомого диска.
Проверьте, замените диск.

Ослабло крепление фрикционных накладок ведомого диска. Проверьте, замените диск.

Появились трещины в рабочей поверхности нажимного диска (см. сопроводительную иллюстрацию). Проверьте, замените сборку корзины сцепления.

Исцарапана поверхность нажимного диска, либо маховика.
Проверьте, замените корзину сцепления, либо маховик.

Вибрация сцепления обычно наиболее заметна при движении задним ходом вверх по уклону. Так как одной из причин возникновения вибраций является ослабление опор силового агрегата, прежде чем снимать сцепление для осмотра, тщательно проверьте состояние резиновых подушек и кронштейнов опор, а также надежность их крепления.

Имеет место прихватывание сцепления

Сломаны опоры силового агрегата, либо ослабло их крепление (см. сопроводительную иллюстрацию). Подтяните крепеж, либо замените дефектные опоры.

Загрязнена маслом рабочая поверхность ведомого диска.
Проверьте, замените диск. Отыщите источник утечки и устраните ее причину.

Появились трещины в рабочей поверхности нажимного диска. Проверьте, замените сборку корзины сцепления.

Не происходит выключения сцепления

Чрезмерен свободный ход педали сцепления.
Выполните регулировку педали.

В гидравлическую систему привода сцепления попал воздух.
Прокачайте гидравлическую систему.

Неисправен исполнительный цилиндр сцепления.
Проверьте, выполните капитальный ремонт или произведите замену цилиндра.

Неисправен главный цилиндр сцепления.
Проверьте, выполните капитальный ремонт или произведите замену цилиндра.

Неисправен механизм выключения сцепления.
Проверьте, произведите необходимый ремонт.

Погнут ведомый диск.
Проверьте, замените диск.

Ступицу ведомого диска заклинило на шлицах первичного вала коробки передач.
Проверьте, по необходимости замените диск, либо первичный вал.

Ведомый диск “прикипел” к маховику вследствие попадания в кожух сцепления влаги.
Проверьте состояние сцепления, загерметизируйте кожух.

Неисправен блок сервопривода (модели 4.2 л).
Проверьте, замените блок.

Так как в большинстве случаев неполнота выключения сцепления оказывается связанной с нарушением регулировки свободного хода, либо установки высоты педали сцепления прежде чем снимать сцепление для осмотра, тщательно проверьте правильность соответствующих установок и прокачайте гидравлическую систему.

При функционированиии сцепления имеют место посторонние шумы

Пересушен или изношен выжимной подшипник.
Проверьте, замените подшипник.

Повреждена диафрагменная пружина нажимного диска. Проверьте лепестки пружины на наличие борозд и прочих повреждений (см. сопроводительную иллюстрацию), в случае необходимости замените диск.

Изношена, либо не смазана направляющая втулка первичного вала.
Проверьте,в случае необходимости замените втулку.

Для проверки шумов, издаваемых выжимным подшипником слегка выжмите педаль сцепления при работающем двигателе. Если выжимной подшипник неисправен и требует замены обязательно проверьте также состояние прочих компонентов сцепления.

Подготовка к проверке

Перед проведением диагностики и проверки корзины сцепления на ВАЗ 2114 необходимо выполнить несколько предварительных шагов для обеспечения безопасной работы и точной диагностики

Вот некоторые основные меры предосторожности и подготовительные действия:

Подготовьте рабочую площадку. Обеспечьте хорошую освещенность и чистоту рабочего места. Убедитесь, что у вас есть все необходимые инструменты и материалы.
Приподнимите переднюю часть автомобиля. Установите автомобиль на подъемнике или используйте специальные капонирные подкатки, чтобы поднять переднюю часть автомобиля.
Убедитесь, что двигатель автомобиля охлажден. Проведение диагностики и проверки корзины сцепления на горячем двигателе может привести к ожогам. Дайте двигателю остыть перед началом работ.
Положите автомобиль на нейтраль и установите рычаг селектора переключения передач в положение «Стояночный тормоз».
Изолируйте аккумулятор. Отсоедините клемму отрицательного полюса аккумулятора, чтобы предотвратить случайное возникновение короткого замыкания или несанкционированного запуска двигателя.

Проведение диагностики и проверки корзины сцепления ВАЗ 2114 требует строгого соблюдения безопасности и подготовки, чтобы избежать непредвиденных ситуаций и ошибок. Перед продолжением работ убедитесь, что вы выполнили все указанные выше шаги.

Ваз 2114 как настроить сцепление на

Сцепление -это механизм в автомобиле, с помощью которого передаётся вращательное движение, получаемое коленчатым валом мотора, коробке передач и дальше колёсам машины. Его главной задачей является обеспечение трогания с места без рывков, а переключать передачи без шума.

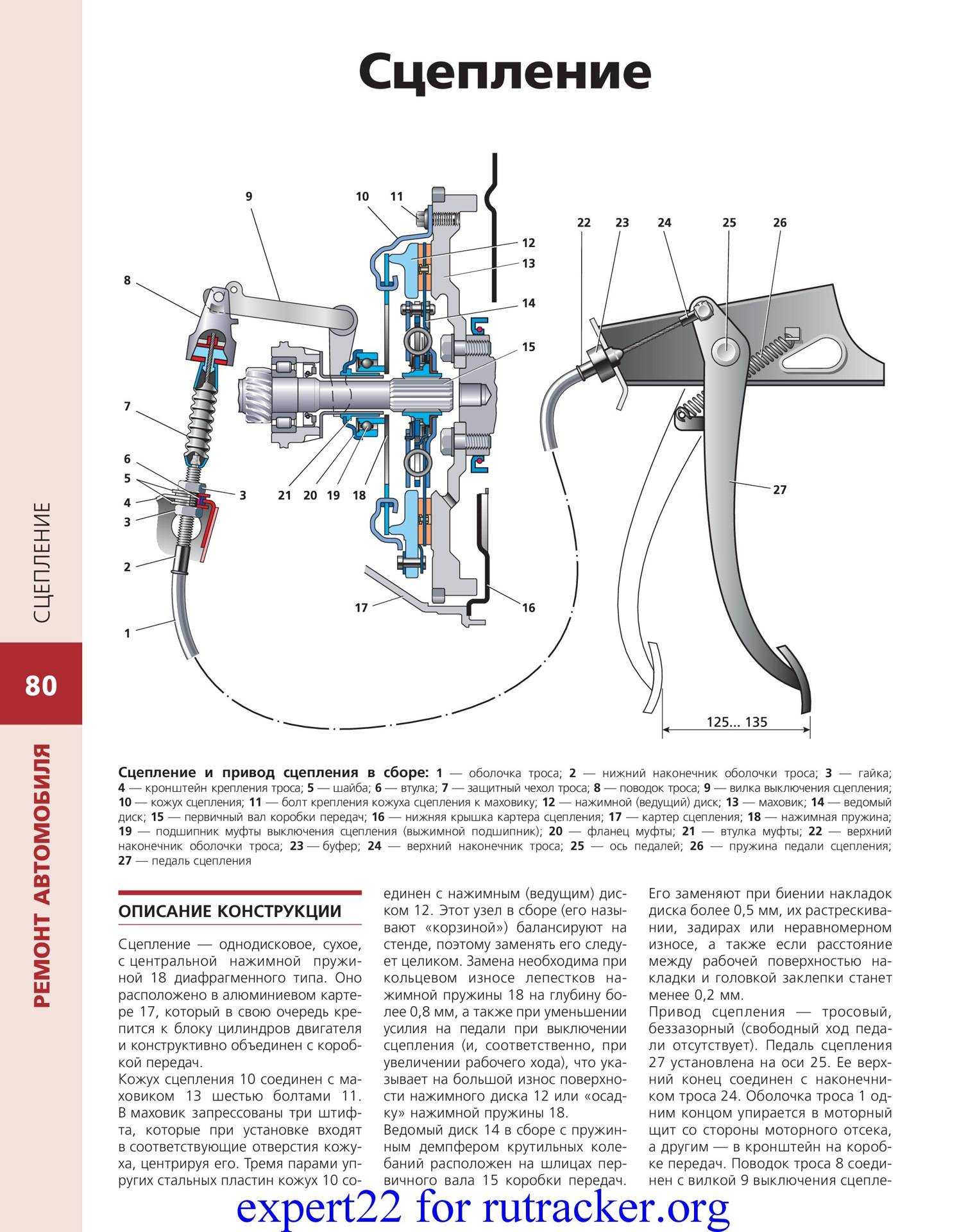

ОБ УСТРОЙСТВЕ СЦЕПЛЕНИЯ

Его конструкция на этом автомобиле аналогична механизмам 2113 и 2115. Изготовлено сухим, однодисковым. Выпускается с устройством, гасящим крутящие колебания, а также имеется пружина нажимная. Устройство сцепления ваз 2114 представлено на рисунке.

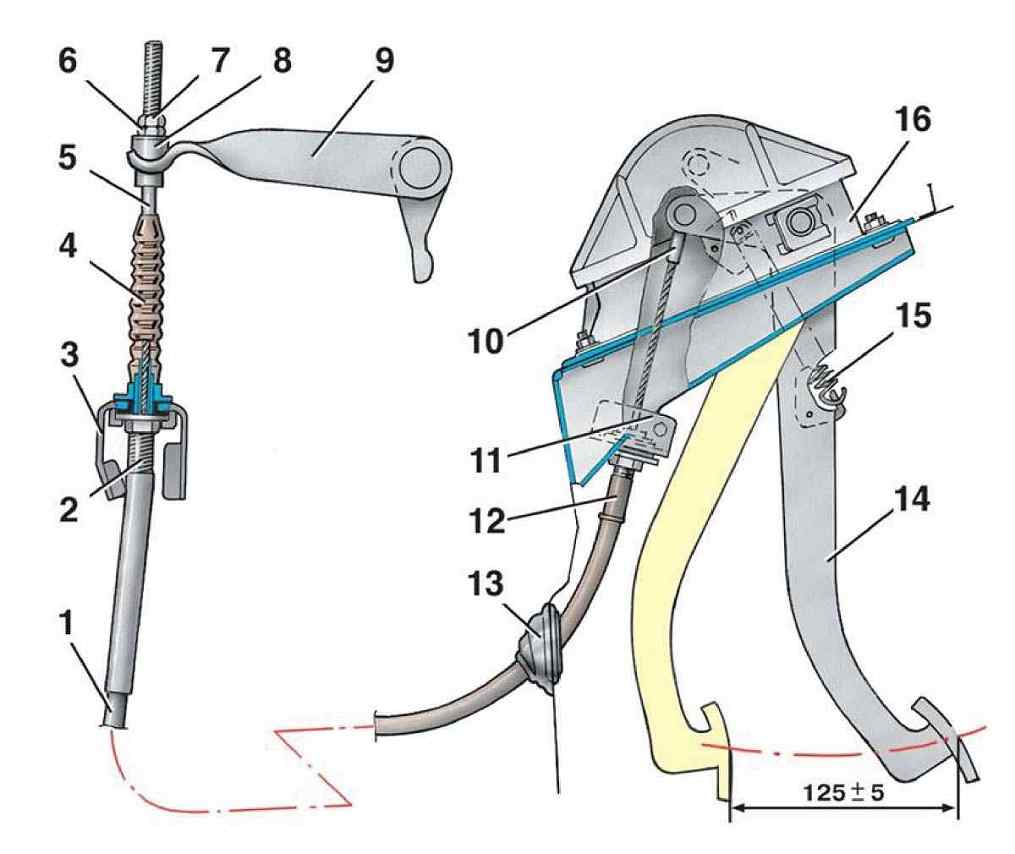

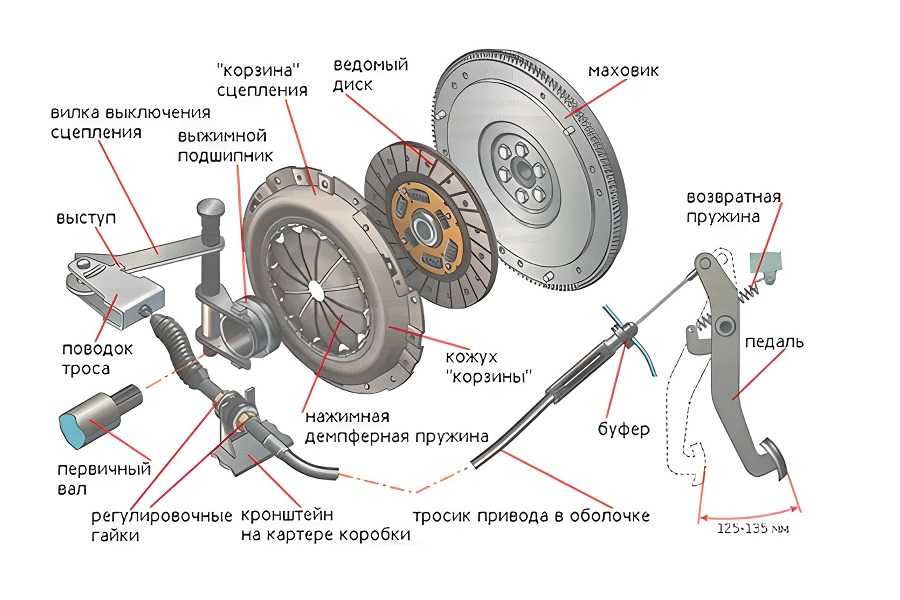

Сцепление ВАЗ 2114 состоит (см. рисунок):

Тросик соболочкой;
Наконечниктроса (нижний);
Регулировочная гайка;
Корпус для крепления оболочки на КПП;
Разделительные шайбы;
Гайка для регулировок;
Резиноваязащитная оболочка;
Поводок троса;
Вилка выключения;
Корзина;
Болты, крепящие корзину к маховику;
Нажимной диск;
Маховик;
Диск ведомый;
Первичный вал КПП;
Щиток;
Кожух;
Пружина (нажимная);
«Выжимной»;
Прокладка;
Корпус «выжимного»;
Наконечник тросика;
Упорная шайба троса;
Узел крепления тросика;
Оська педали;
Оттяжная пружина;
Педаль выключения.

Как видно из схемы механизма, здесь имеется два рабочих узла, один из них будет ведущим,а второму уготована роль ведомого. Ко второму относится диск,у которого с обеих сторон приклепаны накладки, и установлены пружины демпфера. Он установлен и двигается по шлицам, которые имеются на всех первичных валах КПП. Когда нажимают педаль, диск ведомый оказывается прижатым к маховику нажимным диском.

К ведущему узлу относят диск нажимной с кожухом сцепления, который крепится с маховиком шестью болтами. Для его центровки предусмотрены на маховике штифты и направляющие отверстия в кожухе.Сцепление имеет конструкцию без зазорного типа и приводится в действие с помощью троса.

Чтобы его выключить, установлен привод сцепления, который работает от нажатия педали. К ней шарнирно прикреплён трос своим верхним наконечником. Нижний конец троса также имеет шарнирную связь с выключающей вилкой. Своим движением «тросик» поворачивает её, а она двигает «выжимной».

КАК ЕГО МЕНЯЮТ

Можно с уверенностью отметить, что ремонт или регулировка сцепления производятся в случае износа накладок, реже случаются проблемы с нажимным диском или с маховиком.

КАКИЕ БЫВАЮТ ПРИЗНАКИ НЕИСПРАВНОСТИ

Виновниками поломок раньше времени практически всегда, являются владельцы транспортных средств, а если конкретно, то их стиль вождения машины. Резкое, с «пробуксовкой», начало движения, или длительное удержание ноги на педали, оказывают негативное воздействие на этот механизм.

О наличии проблем в механизме свидетельствуют следующие факты:

Наличие рывков и вибрации во время движения;
Шум во время переключения КПП;
Невозможность включить или выключить механизм сцепления.

Иногда, к сожалению, подводят запасные детали низкого качества изготовления.

ЧТО ДЕЛАТЬ, ЕСЛИ «БАРАХЛИТ» ЭТОТ УЗЕЛ: РЕГУЛИРОВКА, ЗАМЕНА ТРОСА И СЦЕПЛЕНИЯ

Первое, что необходимо сделать, это попробовать отрегулировать сцепление ВАЗ 2114. Цель такой регулировки заключается в том, чтобы изменить длину троса, его оболочки, относительно его крепежа на КПП. Этими регулировками можно увеличить или уменьшить рабочий ход для педали. Операция эта довольно простая, её сможет выполнить любой водитель.

Чтобы правильно отрегулировать, порядок действий будет таков:

Устанавливают машину на ровной площадке и запускают мотор;
Включают первую скорость и пробуют тронуться с места. Необходимо заметить момент начала движения машины.
Когда это произойдёт под конец рабочего хода педали, то нужна его регулировка;

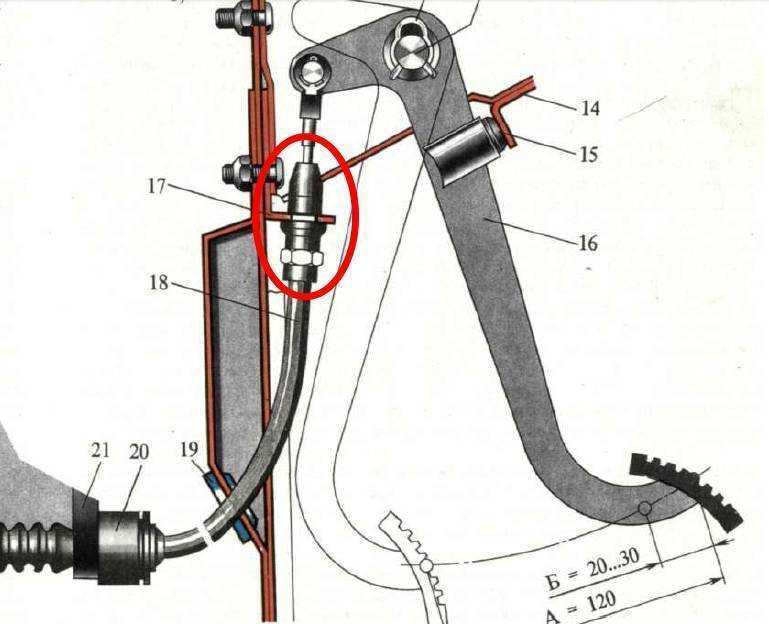

С помощью измерительной линейки измеряют рабочий выбег педали. Для этого полностью её выжимают и рядом устанавливают линейку. На ней необходимо сделать отметку и отпустить педаль. В конце хода снова делают отметку. Расстояние между отметками должно находиться в пределах 125 – 135 мм. Если размеры другие, нужно провести регулировку;
Открывают капот машины и находят узел крепления троса на коробке передач;
На этом узле имеются две регулировочные гайки. Ими добиваются нужного рабочего хода для педали.

Иногда на резьбовой части наконечника троса появляется ржавчина. Для её удаления обработайте это место «ведешкой», жидкостью из тормозной системы или маслом. Это облегчит процесс проведения регулировочных работ.Заодно проверяют ход троса в оболочке, его состояние. Если обнаружатся оборванные жилы, трос меняют новым.

Как проверить сцепление?

Чтобы выполнить подробную диагностику системы сцепления, потребуется специальное оборудование и демонтаж некоторых ее элементов. Но сначала можно проверить его четырьмя простыми и действенными способами.

1. Проверка на 4-ой передаче.

Для авто с механикой есть простой метод проверки работоспособности сцепления. Здесь нужно опираться на стрелки спидометра и тахометра. Перед началом проверки требуется отыскать ровную дорогу, длинной с километр. Далее нужно сделать следующее:

разогнать авто до 4-ой скорости (60 км/ч)
затем перестать его разгонять и позволить авто самостоятельно сбрасывать обороты;
когда авто станет «захлебываться», на скорости 40 км/ч следует резко нажать на газ;
во время разгона требуется наблюдать за спидометром и тахометром.

Если сцепление исправно, то их стрелки станут одновременно двигаться в правую сторону, а если диски сильно изношены, то при нажатии на газ обороты и мощность мотора будут резко увеличиваться, но энергия не будет поступать к колесам. Говоря проще скорость движения будет возрастать слишком медленно, а стрелки спидометра и тахометра будут двигаться по-разному. Также при резком возрастании оборотов силового агрегата из него будут слышны свистящие звуки.

2. Проверка на «ручнике».

Этим способом можно пользоваться только если ручной тормоз отрегулирован по всем правилам. Последовательность действий следующая:

авто необходимо поставить на «ручник»
затем нужно запустить мотор;
теперь требуется выжать сцепление и включить 3-ю или 4-ю скорость;
далее нужно попробовать тронуться с места.

Если мотор дернется и заглохнет, тогда сцепление в норме. Но если мотор продолжит работать, тогда диски сцепления изношены. Их не восстанавливают, а регулируют их положение или полностью заменяют.

3. Внешние признаки износа.

О состоянии сцепления при езде на автомобиле можно узнать двигаясь под горку или с грузом. При пробуксовке сцепления скорее всего в салоне появится запах гари, исходящий от его корзины. Таким же признаком служит ухудшение динамики авто во время разгона или движения под горку.

4. Сцепление «ведет».

Это происходит когда ведущий и ведомый диски не могут полностью разомкнуться при нажатии на педаль. Обычно это вызывает трудности при переключении передач.Также при этом из КПП слышен скрип и скрежет. Для проверки сцепления в этой ситуации требуется следующее:

нужно запустить мотор и оставить работать на холостых;
затем требуется полностью выжать сцепление;
теперь необходимо включить 1-ую передачу.

Если передача включится легко и не будет посторонних звуков, то сцепление в норме. Если возникли трудности, значит диск сцепления не отцепляется от маховика, а это приведет к уже названным неприятностям. Эта неполадка может полностью вывести из строя как сцепление, так и КПП. Устранить это можно прокачав гидравлику или отрегулировав педаль сцепления.

Как проверить сцепление на автомобиле

Проверка с использованием измерительного калибра

Существует несколько методик, при помощи которых можно проверить сцепление автомобиля. Основная оценочная методика базируется на использовании современного измерительного оборудования. То есть вам понадобиться измерительный калибр.

Преимущество данного способа заключается в том, что он не требует полного демонтажа сцепления. Проверить его можно на подъемнике.

Безусловно, на это уйдет немало времени, но зато можно будет получить более чем достоверный результат.

В случае, если у вас нет доступа к подъемнику или к специальному оборудованию, то можно воспользоваться альтернативными методиками проверки. Отличаются они меньшей надежностью, но приблизительное состояние узла установить все же можно.

Проверка на износ без специального оборудования при проскальзывании

Как правило проверка производиться при наличии определенных предпосылок. Помимо этого, в зависимости от характера неисправности сама методика может кардинально отличаться.

Для наглядности рассмотрим одну из самых распространенных ситуаций, когда сцепление начинает проскальзывать.

В таком случае проверка производится по следующему сценарию:

Ставим автомобиль на ручник;
Активируем двигатель;
Включаем третью или четвертую передачу;
Выжимаем сцепление и выдавливаем педаль газа;

В случае, если двигатель заглох, то необходимо произвести замену диска сцепления, так как он слишком изношен. Но результат такой проверки более точным может оказаться, только в том случае, если ручной тормоз отрегулирован должным образом.

Проверяем пробуксовку

. Существует еще один метод, который позволяет проверить, не пробуксовывает ли сцепление. Для этого во время движения необходимо внимательно следить за поведением автомобиля. О пробуксовке могут свидетельствовать запах гари, медленный въезд на подъёмы и падение скоростных показателей.

Что если сцепление «ведет»

. Иногда сцепление начинает «вести». Как правило, подобный эффект сопровождается трудностью в переключении передач, также возможны посторонние шумы и неприятные звуки. В таком случае проверку узла необходимо производиться по следующему алгоритму:

Двигатель автомобиля — на холостых оборотах;
Выжимаем педаль сцепления;
Включаем первую передачу;

В случае, если при включении передачи приходится прикладывать слишком большое усилие и слышны странные звуки, то это нам говорит о том, что диск от маховика не отцепляется. Решить эту проблему можно путем прокачки гидравлики. Помимо этого нужно будет также отрегулировать и соответствующую педаль. В конце процедуры еще раз проверяем.

Как проверить диск сцепления

Прежде, чем приступить к определению степени изношенности диска сцепления, рекомендую вспомнить его ресурс. Всем известно, что в городском ритме вождения автомобиля, сцепление отрабатывает на треть меньше, чем в смешанном, а при постоянной езде исключительно по загородным трассам, бывали и такие случаи, когда с пробегом в 300 тысяч километров его можно было и не менять. Так что, если вы, живя в городе, откатались уже 80 тысяч верст, пора задуматься о его замене.

Как определить износ диска сцепления

. Износ диска сцепления, а именно толщину фрикционных накладок, не сложно определить способом хода педали.

Для этого нам необходимо в первую очередь правильно выставить рабочий ход педали. При этом стоит отметить, что на разных моделях автомобилей он является разным, но в среднем, в большинстве случаях педаль сцепления должен быть выше педали тормоза на 1-2 см.

Устанавливаем автомобиль на ровную площадку и выключаем стояночный тормоз.
Заводим двигатель и прогреваем его до рабочей температуры.
Включаем 1 передачу и медленно опускаем педаль сцепления. При этом не допускаем, чтобы двигатель заглох

При постепенном опускании педали сцепления, обращаем внимание, на какой стадии двигатель начинает передавать крутящий момент колеса. При появлении вибрации на кузове заканчиваем работу.

Сцепление начало схватывать в самом начале хода педали, значит диск и его фрикционные накладки в отличном или в хорошем состоянии. Вероятнее всего, его только недавно установили.
Подхватывание крутящего момента начинается в середине хода педали, свидетельствует о 40-50% износе диска сцепления.
Сцепление схватывает в конце хода педали или вообще не схватывает (начинает пробуксовывать). Износ в данном случае приближается к конечной стадии. Если появляется запах жженого, диск сцепления необходимо менять в срочном порядке, иначе он может повредить маховик.

Помимо этого, также свидетельством сильного износа диска сцепления, служат вибрация при трогании с места и пробуксовка при езде в момент подачи газа.

Замена

Если все эти действия не помогли, вам придется выполнить полную замену сцепления. На эту процедуру уйдет достаточно много времени, поскольку сцепление придется сначала снять, а затем его установить обратно.

Приступать к данной работе без наличия опыта и навыков настоятельно не рекомендуется. Но если вы в себе уверены, предлагаем инструкцию по замене узла.

Открутите нижние гайки, которые удерживают тело троса привода.
Извлеките нижнюю часть троса из кронштейна.
Отключите контакт от вилки выключателя, демонтируйте стопорную скобу, а затем полностью отсоедините от педали трос.
Снимите с обшивки прорезиненный буфер и обойму.

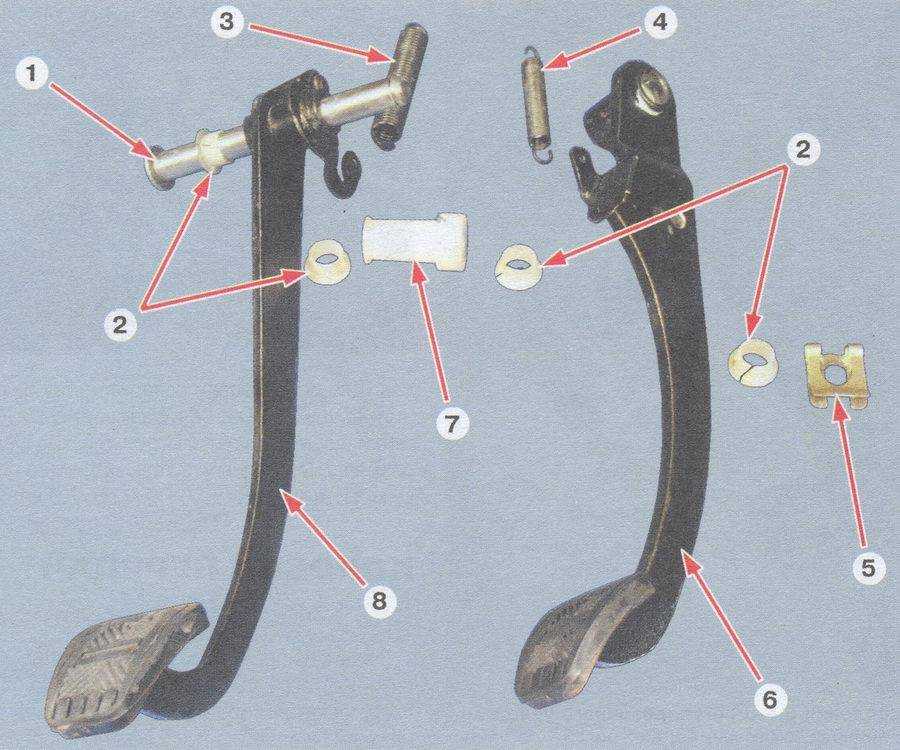

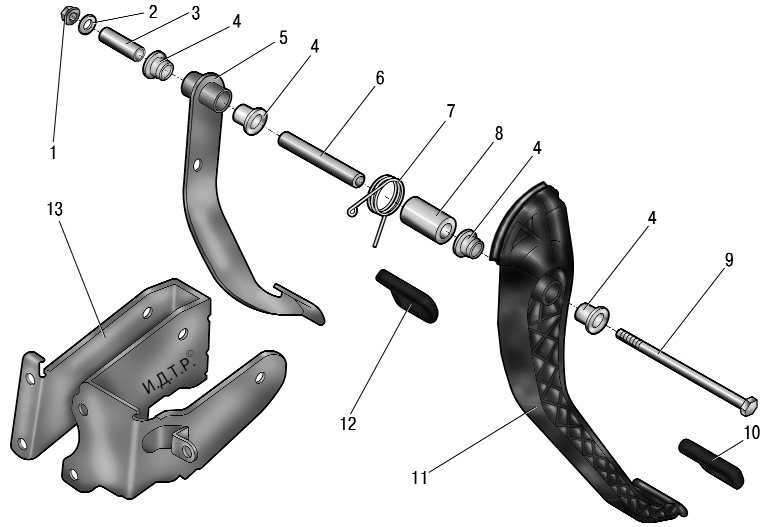

Для демонтажа педали сцепления придется выполнить такие действия — уберите пружинки педалей тормоза и сцепления, стяните стопорную скобу с пальца педали и отключите от вилки, которая толкает усилитель вакуума, контакт. Теперь убирается скоба, и вынимается балка. С нее остается только снять две педали — тормоза и сцепления.
Для снятия пассивного диска убирается коробка переключения передач, ослабляются крепежные болты сцепления к маховику, а затем убирается чехол и диск нажима.
Перед обратной установкой проверьте состояние шлицов. Не наносите на него слишком толстый слой смазки, иначе шлицы навредят собственному ведомому диску.
Обработайте все внутренние поверхности. Для этого отлично подходит WD40.
Постепенно, аккуратно собирайте узел в обратной последовательности. Желательно еще на этапе демонтажа сделать пометки или записи, чтобы запомнить, как и в каком положении какая деталь располагалась.
Если вы что-то забудете или перепутаете при сборке нового сцепления, а затем начнете эксплуатировать автомобиль без соответствующей проверки, все затраченные усилия и деньги на покупку нового сцепления могут оказаться напрасными.

Признаки буксующего сцепления

Если вы столкнулись с тем, что ваш ВАЗ 2114 периодически пробуксовывает, а педаль скрипит, но вы не уверены в том, что проблема заключается в сцеплении, то мы поможем вам в этом разобраться. Чтобы сделать это, нужно иметь небольшое представление о признаках пробуксовки.

Именно об этом мы расскажем далее:

При пробуксовывающем сцеплении в машине появится характерный запах горелой резины.
Даже при нажатии на педаль газа в пол видимых изменений вы не ощутите. В частности, транспортное средство будет очень плохо набирать скорость.
При движении в гору машинка будет идти с трудом. Может показаться, что в бензобаке ВАЗ 2114 закончилось топливо, поскольку на подъеме автомобиль будет еле ехать.

Диски сцепления для машины ВАЗ 2114
