Многие владельцы грузовых автомобилей задаются вопросом, как выбить шкворень на КамАЗе? Шкворень служит для соединения передней балки грузового автомобиля с поворотным кулаком. В процессе эксплуатации автомобиля детали рулевого управления подвергаются высоким нагрузкам. Это приводит к их износу и необходимости замены новыми комплектующими.

Устройство и принцип действия

Шкворень представляет собой стержень цилиндрической формы из высокопрочной стали. На его поверхности выполнен специализированный паз. При установке паз совпадает с отверстиями на поворотном кулаке и шкворень крепится клином. Это исключает его смещение по своей оси.

Длина стержня составляет 232 миллиметра, диаметр – 45 мм. Поворотный кулак свободно вращается по оси стержня, который жестко крепится в проушине передней балки грузового автомобиля КамАЗ. В проушинах установлены бронзовые втулки. Это снижает трение и износ комплектующих при использовании автомобиля.

Втулки имеют отверстия, они предназначены для смазки шарнира. Шприцевание осуществляется через специализированные тавотницы, установленные в поворотном кулаке. Проушины закрываются пылезащитными крышками. Они защищают шарнир от попадания пыли и воды во время движения автомобиля. Верхняя крышка оснащена клапаном для выведения лишней смазки при шприцевании.

Как заменить шкворень на Камазе

Признаками возникновения необходимости заменить шкворня являются:

• Наличие люфта между деталями узла;
• Неустойчивость грузового автомобиля на дорожном покрытии во время движения;
• Глухой стук в области передней балки;
• Неравномерное стирание покрышек передних колес.

Поменять шкворня на КамАЗе можно не только в специализированных мастерских, но и самостоятельно. Замена шкворней КамАЗ своими руками осуществляется в следующей последовательности:

1. Установить кабину в крайнее верхнее положение;
2. Поднять нужную сторону автомобиля и снять колесо;
3. Демонтировать тормозной барабан и колодки;
4. Открутить гайку, удерживающую стопорный клин;
5. Выбить клин с помощью молотка и наставки соответствующего диаметра. Если выбить клин не удается, необходимо просверлить его сверлом диаметром 8 мм;
6. Снять пылезащитные крышки с обеих сторон поворотного кулака;
7. Демонтировать деталь.

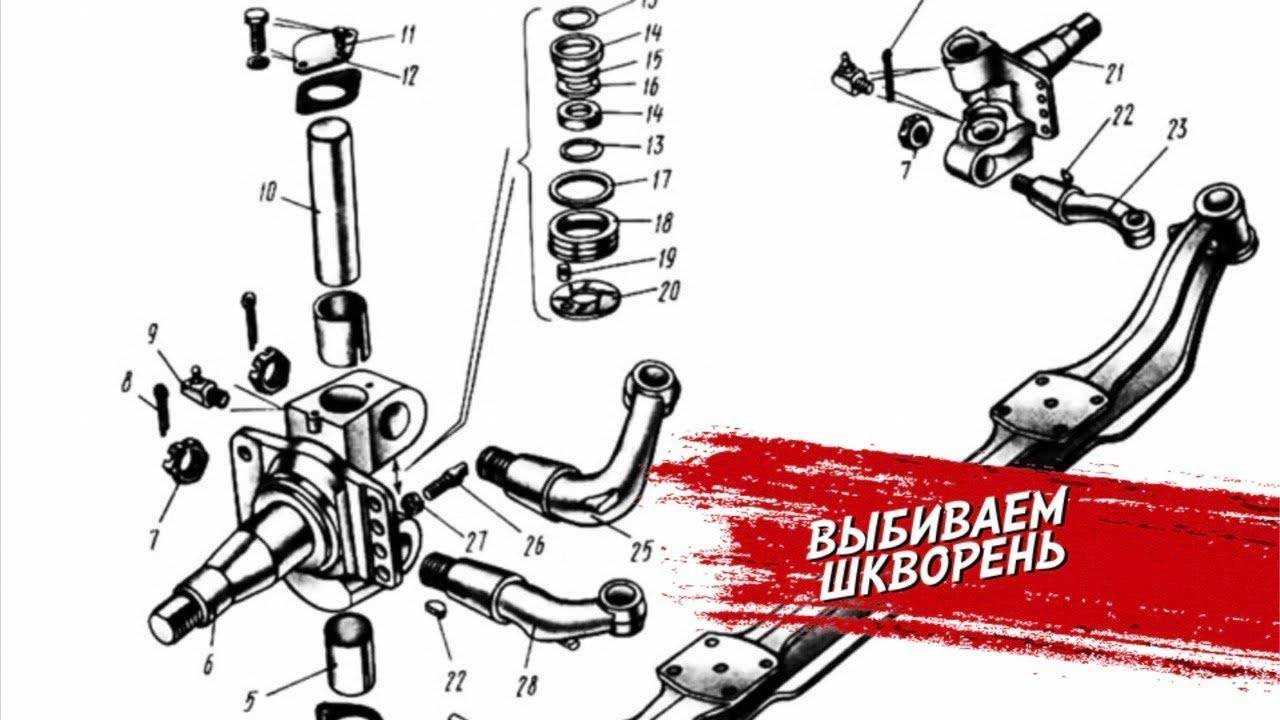

Как выбить шкворень

После демонтажа пылезащитных крышек и стопорного клина можно приступить к выбиванию шкворня. Извлечь деталь с посадочного места можно двумя способами:

Домкратом

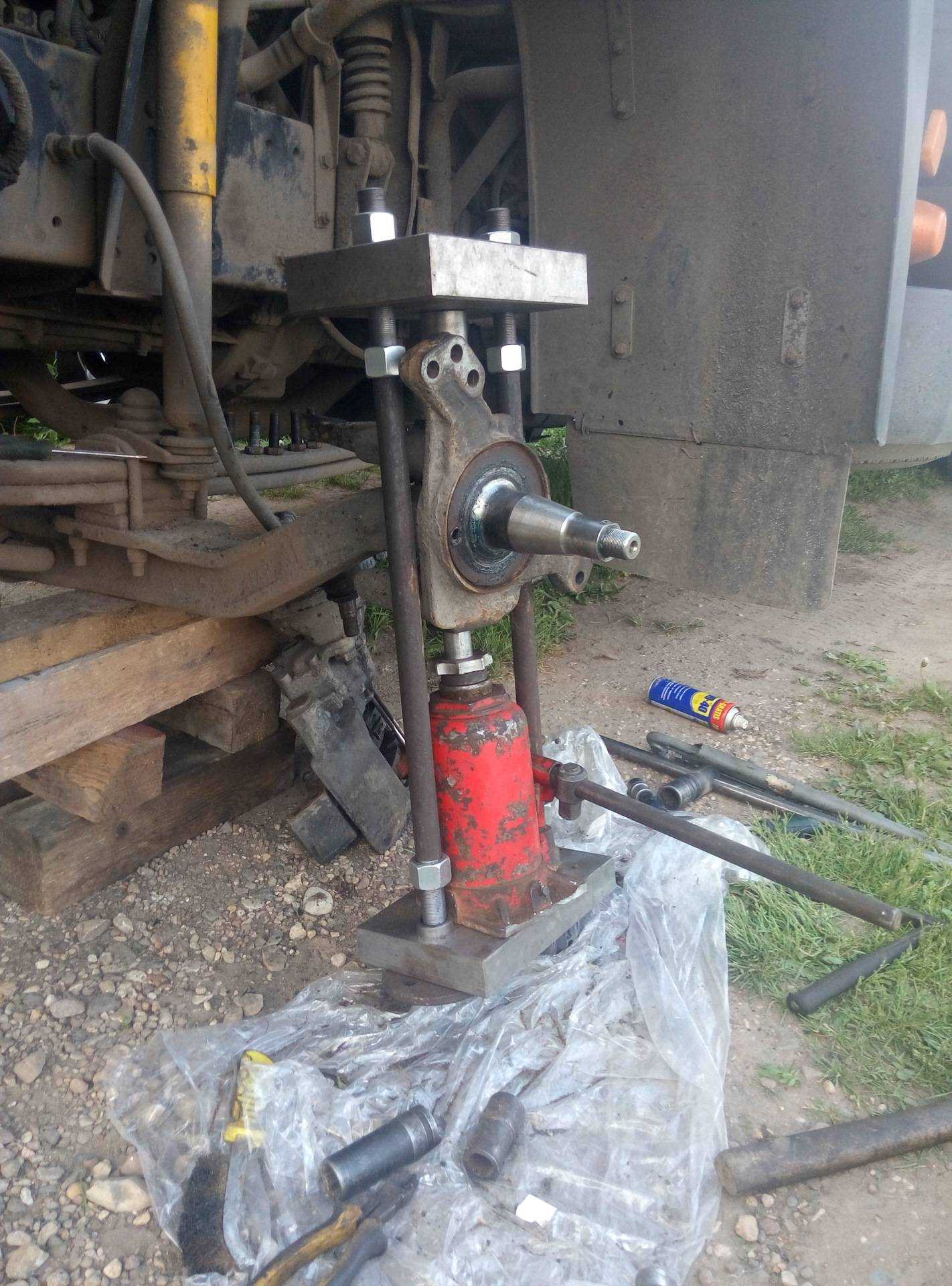

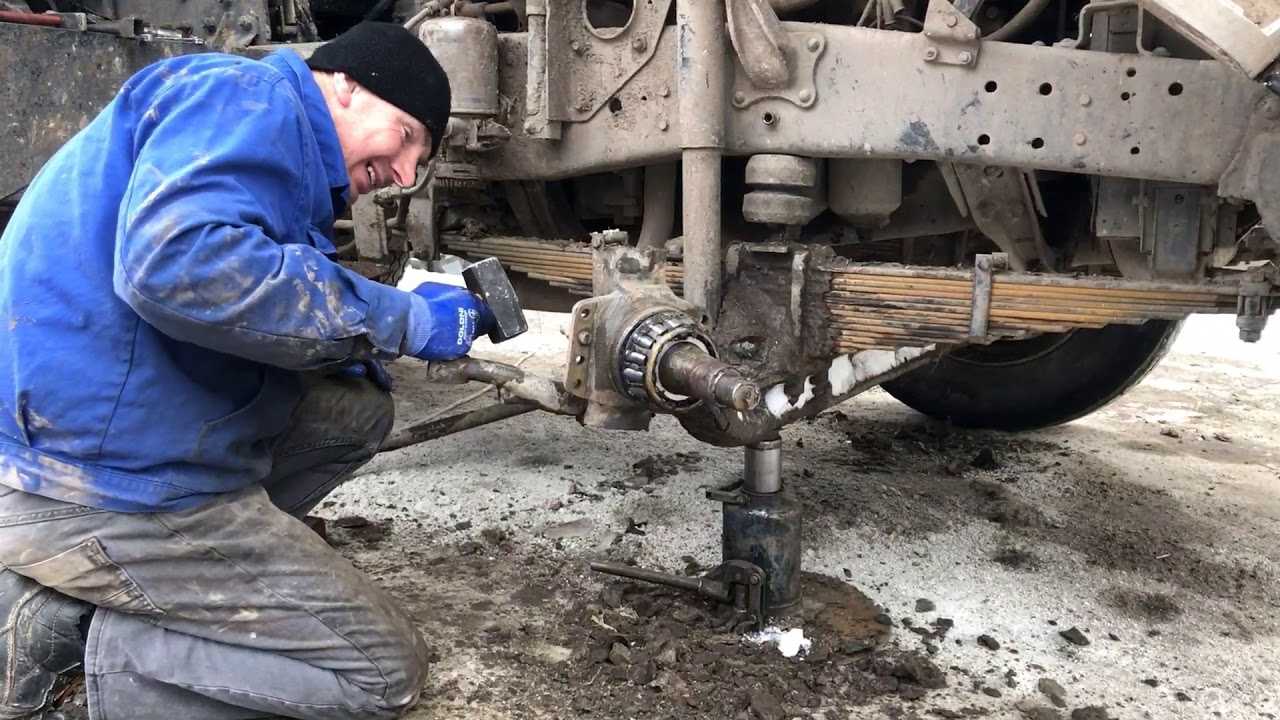

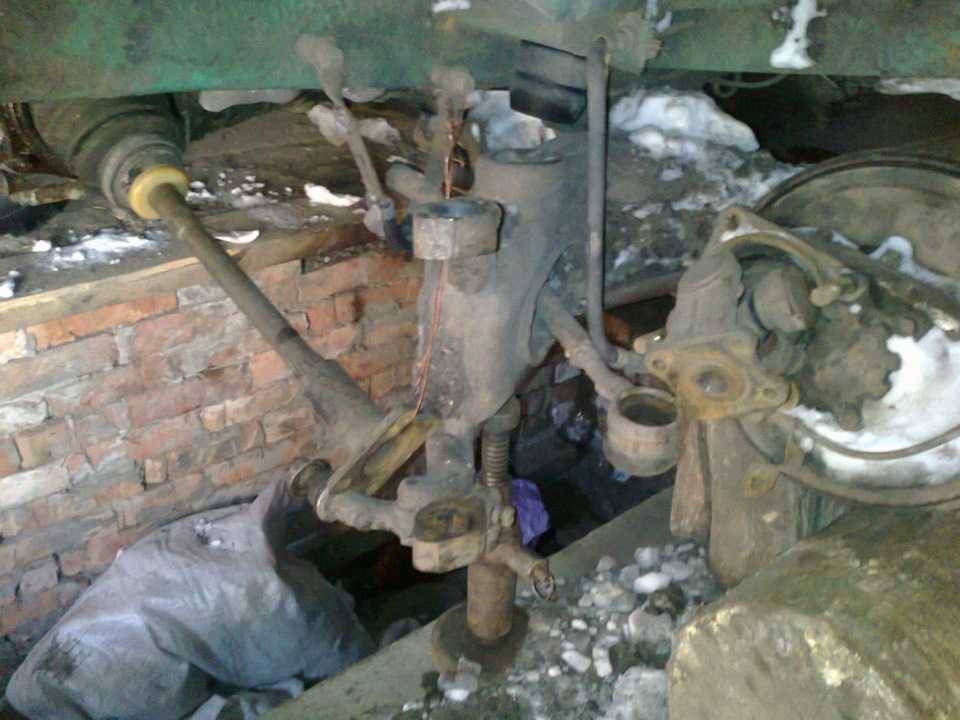

Для демонтажа применяется гидравлический домкрат и специальное приспособление. Его можно приобрести в магазине, или изготовить самостоятельно.

Съемник выполнен из двух металлических плит, жестко соединенных между собой металлическими прутами. В верхней плите расположено отверстие. Верхняя плита устанавливается на кулак так, чтобы отверстие совпадало с посадочным местом. На нижнюю плиту устанавливается гидравлический домкрат. Шток домкрата необходимо упереть в срез стержня. Выдвигаясь, шток домкрата выдавит деталь с посадочного места. Так же можете прочитать про Где находятся номер двигателя и рамы на Камазе.

Кувалдой

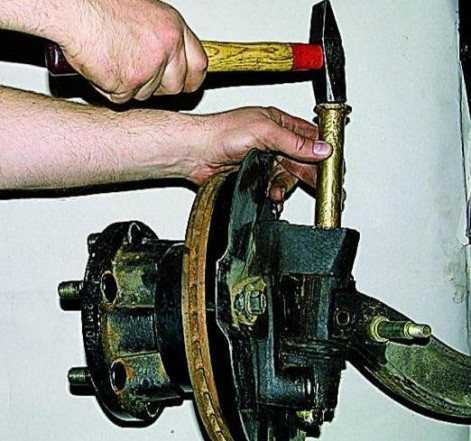

Замена шкворней на КамАЗ 6520, как и на других моделях, может осуществляться с применением кувалды и наставки необходимого диаметра. Для этого, после снятия пылезащитных крышек и клина, на срез детали направляют наставку, и наносят по ней резкие удары кувалдой.

Для облегчения процедуры можно нагреть балку. Под воздействием высокой температуры проушина балки расширится, и пробить шкворня на КамАЗе будет проще.

Сборка узла

Сборка шкворня КамАЗ осуществляется в обратной последовательности. Перед запрессовкой детали необходимо выполнить установку и протяжку втулок шкворня КамАЗ. Протяжка втулок осуществляется специализированными приспособлениями или разверткой.

Перед сборкой детали обрабатывают консистентной смазкой. Запрессовку можно производить при помощи домкрата или кувалды с наставкой. Необходимо следить, чтобы паз на детали совпал с отверстием для стопорного клина. После запрессовки стопорный клин устанавливается на свое место и зажимается гайкой.

Из вышеперечисленного следует, что замена шкворней на грузовом автомобиле КамАЗ необходима при обнаружении люфта между деталями узла. Замену можно осуществить самостоятельно как с помощью приспособлений, так и без них.

Ремонт шкворня Камаз. Установка упорного подшипника вместо шайб!

Домкратом

Для демонтажа применяется гидравлический домкрат и специальное приспособление. Его можно приобрести в магазине, или изготовить самостоятельно.

Съемник выполнен из двух металлических плит, жестко соединенных между собой металлическими прутами. В верхней плите расположено отверстие. Верхняя плита устанавливается на кулак так, чтобы отверстие совпадало с посадочным местом. На нижнюю плиту устанавливается гидравлический домкрат. Шток домкрата необходимо упереть в срез стержня. Выдвигаясь, шток домкрата выдавит деталь с посадочного места. Так же можете прочитать про Где находятся номер двигателя и рамы на Камазе.

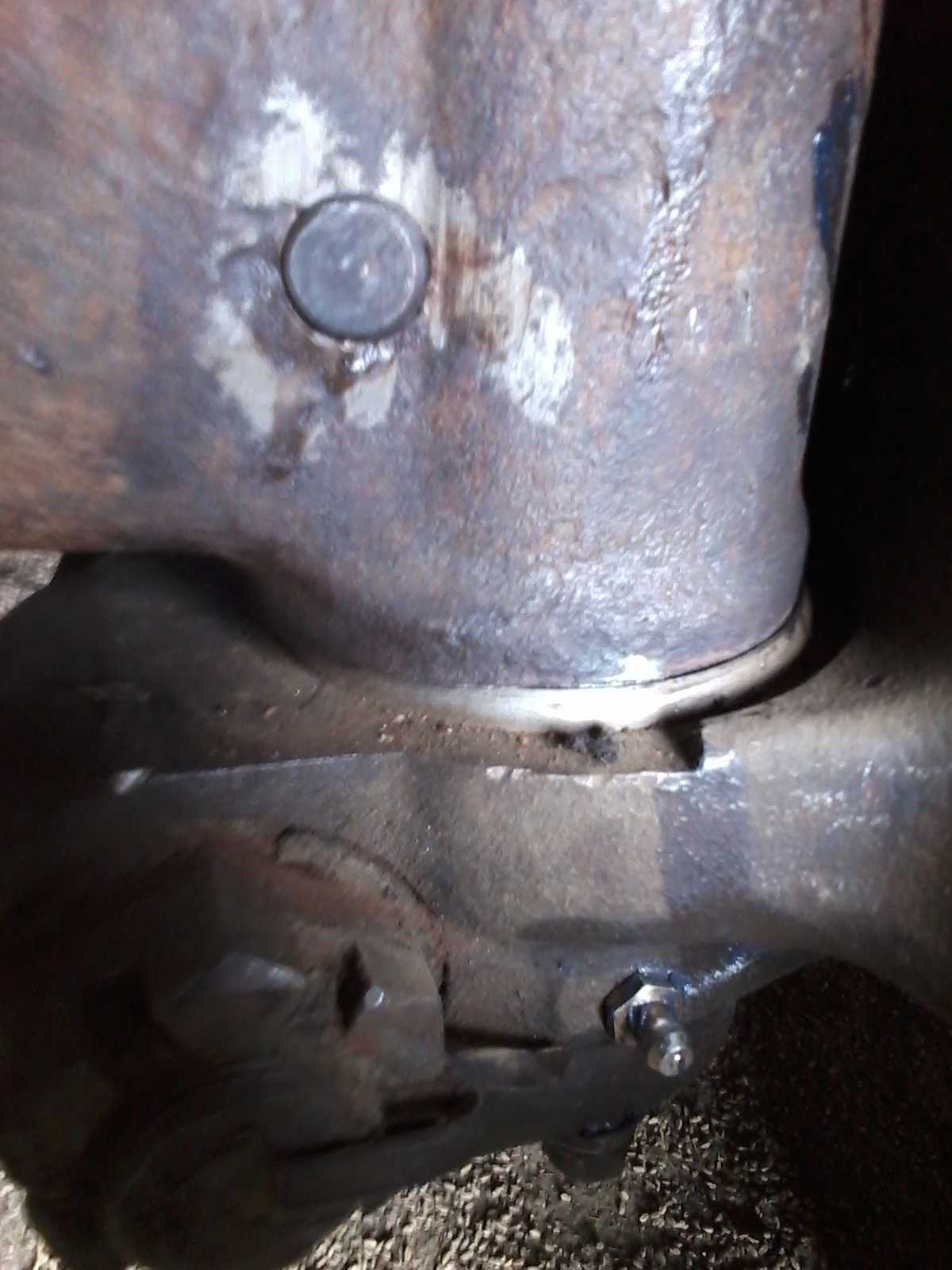

Демонтаж клина

Вторая проблема это клин который крепит шкворень в балке. В результате диффузии металла он очень сильно закипает в своём посадочном месте и это становится серьёзной проблемой. Что бы его выбить необходим очень резкий сильный удар. Здесь может помочь перфоратор. Да обычный строительный перфоратор. Но бывает что и он не справляется. Тогда на помощь приходит строительный пистолет. На грузовых автосервисах где нежелательно терять много времени на ремонт именно им, пользуются сразу. Но я категорически не советую, пользоваться пистолетом если не умеете, вероятность получить травму очень высокая. И пишу о этом потому чтобы было общее представление о том с чем придется столкнуться. Если уже ничего не помогает. Остаётся высверлить клин и выбить. То что от него осталось, да и опытные сварщики с легкостью выдувают его резаком не задев балку.

Замена и устройство шкворней на автомобиле КамАЗ — изучаем вопрос

Многие владельцы грузовиков задаются вопросом, как снять каподастр с КамАЗа. Шкворень используется для соединения передней балки грузового автомобиля с поворотным кулаком. При эксплуатации автомобиля детали рулевого управления подвергаются высоким нагрузкам. Это приводит к износу и необходимости замены на новые компоненты.

Устройство и принцип действия

Центральный шарнир представляет собой цилиндрический стержень из высокопрочной стали. На его поверхности делается специализированная канавка. При установке прорезь совпадает с отверстиями в поворотном кулаке, а шкворень удерживается на месте прокладкой. Это исключает его смещение вдоль своей оси.

Длина стержня 232 мм, диаметр — 45 мм. Поворотная рукоятка свободно вращается вдоль оси тяги, жестко прикрепленной к проушине передней балки автомобиля КамАЗ. В проушинах установлены бронзовые втулки. Это снижает трение и износ компонентов при эксплуатации автомобиля.

Втулки имеют отверстия, они предназначены для смазки шарнира. Впрыск осуществляется через специальные пресс-масленки, установленные на поворотном кулаке. Глаза закрыты пылезащитными колпачками. Они защищают шарнир от пыли и воды во время движения автомобиля. Верхняя крышка оснащена клапаном для удаления излишков смазки при разбрызгивании.

Как устроен и как работает шкворень

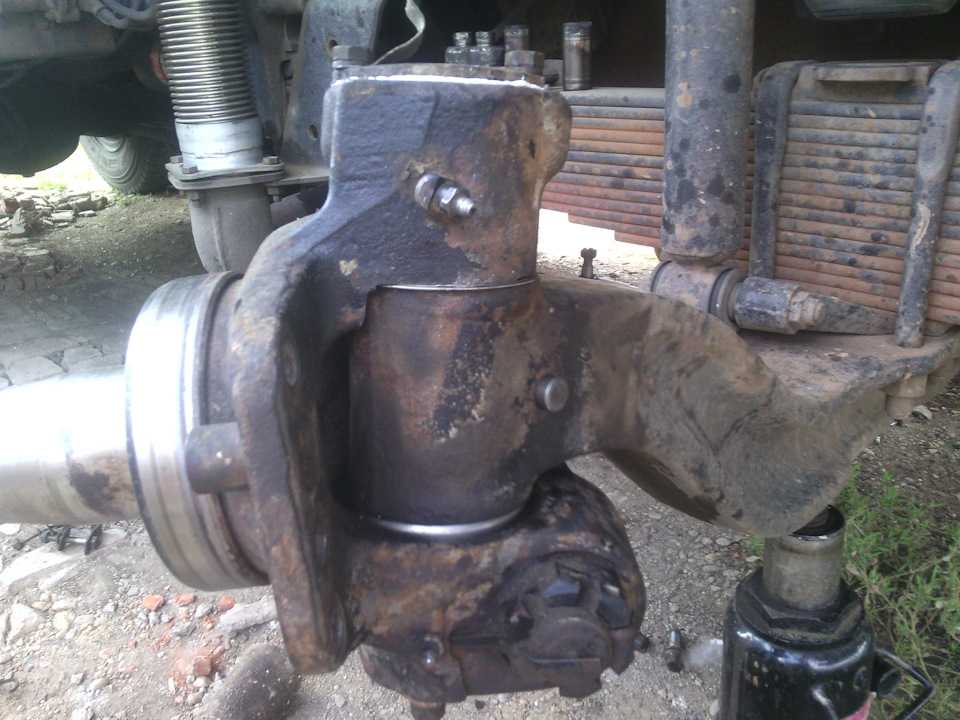

Шкворень представляет собой стержень из легированной стали. На этой планке находится плоскость, на которую впоследствии устанавливается клин. Последний не допускает смещения в направлении оси. Технические параметры этой детали, необходимые в рамках замены шкворней КамАЗ, состоят из диаметра (45 мм) и длины (232 мм). Монтаж этого элемента осуществляется с помощью гидравлического пресса.

Функции подшипников скольжения в описываемой нами детали прекрасно выполняют бронзовые втулки. Они крепятся на проушинах, размещенных на поворотном кулаке. Смазка производится через масленку и отверстие в ступице консистентной смазкой.

Выступы снизу и сверху закрыты заглушками. Они также предотвращают попадание грязи в узел. На крышке сверху есть предохранительный клапан. Помогает устранить лишний жир. Для разгрузки комплекса осевых усилий нижняя проушина имеет опору, роликовый подшипник.

Процесс замены шкворней КамАЗа

В рамках появления люфта поворотного кулака можно провести такой процесс, как замена шкворней КамАЗ своими руками. О том, что шкворни вышли из строя, вы узнаете по нестабильному состоянию колес и по ударам передней балки во время движения. Да, такой ремонт можно доверить автосервису, но большинство водителей заменяют этот элемент самостоятельно.

В рамках замены шкворня на КамАЗ 6520 необходимо сначала разобрать старую деталь. Для этого нужно поднять кабину, а затем снять суппорт и колесо. Затем необходимо снять кожухи с поворотных кулаков. Замена шкворней на КамАЗ 65115 производится с помощью специального инструмента и пятидесятитонного домкрата (гидравлического). С таким же успехом можно использовать шипы и киянку.

Чтобы снять шкворень, необходимо ударить по стопорному клину. Его расположение находится в теле кулачного глаза. Необходимо открутить стопорную гайку, и по направляющей, с помощью ударов киянкой, сдвинуть стопорный клин. Когда он движется, клин должен продолжать наносить удары. Если сдвинуть его не удалось, нужно просверлить отверстие диаметром 8 мм на две трети пути. Клин после таких процедур выбивается киянкой.

Чтобы легко снять шкворень, нагрейте балку резаком. Эту процедуру нужно проделать быстро, иначе шкворень нагреется. Специалисты советуют в этом случае использовать жидкий азот. Эффект тот же и вероятность повредить луч сводится к нулю.

Как выбить шкворень

После демонтажа пыльников и стопорного клина можно приступать к снятию шкворня. Есть два способа снять деталь с сиденья:

Домкратом

Для разборки используется гидравлический домкрат и специальный инструмент. Его можно купить в магазине или сделать самостоятельно.

Экстрактор выполнен из двух металлических пластин, жестко соединенных между собой металлическими стержнями. В верхней пластине есть отверстие. Верхняя пластина устанавливается на поворотный кулак так, чтобы отверстие совпадало с седлом. На нижней плите установлен гидравлический домкрат. Шток домкрата должен упираться в срез штока. Двигаясь вперед, домкрат вытянет часть сиденья. Вы также можете прочитать о Где номера двигателя и рамы в Камазе.

Как выбить шкворень на Камазе – Замена шкворня на Камазе

Всем привет!

фото 98 года

С наступлением тепла наконец то добрался до долгожданной замены цапф.В промежутке между работой решил заменить сначала самую «больную» левую цапфу.Шкворнем оторвало нижнюю крышку и выдавило втулку.На замену цапфы ушло почти два дня с перерывами на домашние дела.Шкворневой клин ни как не поддавался и его пришлось сверлить, простым сверлом стальной клин не сверлился пришлось покупать несколько Кобальтовых сверл, взял на 4мм 8мм и 9.5мм.

Сверлил как на видео

После просверливания клин вылетел без проблем.Затем начались танцы с бубном вокруг выбивания шкворня.Грел сначала лампой но он упорно сопротивлялся.Съездил в чермет привез газовый резак с кислородом, резак нагревает балку быстрее лампы и при этом шкворень не успевает нагреваться.В общем нагрел по быстрому балку с двух сторон и шкворень приняв на себя примерно 20 ударов хорошей кувалдой поддался и вылетел!На шкворень наставлял такой же шкворень только обрезанный под нужную мне длину а затем когда он дошел до балки то пробивал уже ГАЗоновским шкворнем. Выбиваемый шкворень не пострадал и не «расшаперил» балку!Далее был тщательный процесс установки «новой» почти Евро цапфы)).В пустые места где нет подшипников напилил пластиковых втулок нужной высоты что бы подшипники не сместились и не перекрыли каналы под смазку, собирал как на этом видео

Полный размер

вот в это пустое место вставил пластиковое колечко вырезанное из пл.трубы.

Полный размер

упорный подшипник

Полный размер

выбитый шкворень

Полный размер

пластиковая труба от септика подходит идеально

Полный размер

Промазал подшипники шприцем, мазь лезет куда нннадо!))

Полный размер

в процессе сборки

Заменил один ремкомплект пальца продольной рулевой тяги, широкий пыльник был треснут и по этому пришлось вырезать из полторашки дополнительный пыльник, в рем комплекте был маленький( для поперечной тяги).

Полный размер

полторашка в помощь

Полный размер

перебрал и наконечник поперечной тяги

Отмыл подшипники ступицы от старой смазки, вычистил её «внутрянку» и набил новой мази.Всё собрал и отрегулировал натяг подшипников.

Полный размер

Несколько старых деталек

Полный размер

всё что осталось от нижней втулки.

Теперь надо будет выбрать время для замены правой цапфы, хотя она в порядке но не терпится покатать с полностью «новым» отремонтированным рулевым)).

нашел старое фото в Надыме, груз 30т цемента

На этом всё, всем пока и удачки!

Пробег: 145678 км

Источник

Тянет в сторону камаз.замена опорных подшибников кулака.

Полезные советы и рекомендации

Стопорный штифт шкворня

Есть ещё некоторые советы, которые помогут достать ось поворотного механизма. Эти моменты необходимо учитывать в процессе. Например, для лучшего эффекта можно использовать жидкости с высокой проникающей способностью. Это может бытьдизельное топливо, керосин или современная WD-40. Они наносятся на закисшую деталь, и, зачастую, пропитываются между стержнем и гнездом в балке. Это даст положительный эффект и позволяет легче снимать детали.

Проникающие смазки типа WD-40 позволяют легче извлекать смазанные ими детали

Если ничего не помогает, можно попробовать нагреть балку, чтобы выбить шкворень

Однако делать это необходимо максимально осторожно, чтобы не повредить её

На самом деле, можно придумать кучу разных приспособлений, которые помогут выбить стержень. Какие-то из них будут эффективными, а какие-то — нет. Единственное, что нужно помнить — это аккуратность. Часто бывает, что при ремонте повреждается какой-нибудь другой механизм, прибавляя владельцу ещё больше хлопот.

Приступаем к замене – очерёдность действий

После того, как всё необходимое для работы подготовлено, можно приступать непосредственно к замене агрегата, проводя работы в таком порядке:

• Сливаем масло из моста, после чего вывешиваем его, устанавливаем фиксаторы и демонтируем колёса;
• Отворачиваем крепления с тормозного диска и суппорта;
• Снимаем крепежи с тормозного щита и убираем корпус подшипников одновременно с приводом;
• Демонтируем наконечник руля и выворачиваем нижнюю маслёнку;
• Снимаем смазочный клапан и крышку шкворня;
• Из нижнего шкворня выворачиваем пробку, после чего замачиваем разобранное устройство и переходим к разбору второй стороны, проводя аналогичные действия в той же последовательности;
• Проводим визуальный осмотр снятых элементов и если имеют место дефекты или повреждения, проводим их замену на новые детали;
• Промазываем втулки ШРУСом и проводим их перепрессовку, устанавливая верхний элемент на одном уровне с корпусом. Здесь же проверяем видимость выходного отверстия для смазки;
• Монтируем втулки строго вертикально, для большего удобства поливая их маслом;
• Очищаем развёртку – для установки шкворней должно быть достаточно нажатия пальцем;
• Осматриваем сальники полуосей и промазываем их кромки маслом;
• Собираем механизм и проверяем качество имеющихся резьбовых соединений. Все элементы должны двигаться легко, без каких-либо усилий;
• Смазываем места соприкосновения отдельных деталей маслом, после чего ставим на место маслёнку;
• Проводим сборку демонтированных узлов в обратной очерёдности.

Послесловие

Вот, собственно и всё, шкворни заменены. Как видите, ничего сложного в данной операции нет и она по силам абсолютно каждому. Не бойтесь пробовать и у вас всё получится.Правильная замена втулок шкворней, обзор шкворнедава для Газели.

Камаз 53605 замена шкворней на передней балке

Шкворень КамАЗ является соединительным элементом между поворотным кулаком и балкой передних колес. Он обеспечивает безопасный поворот руля и выполнение маневров автомобиля во время движения. Раньше такой узел использовался в качестве поворотного соединения как на грузовых, так и на легковых машинах. Сегодня в большинстве случаев применяется на грузовиках.

Устройство и принцип работы

Конструктивно шкворень выполнен в виде стержня из легированной стали. На теле детали сделана лыска для установки клина, предотвращающего сдвиг в осевом направлении. Диаметр шкворня составляет 45 мм, а длина 232 мм. Установка проводится «на холодную» с применением гидропресса.

Роль подшипников скольжения выполняют бронзовые втулки, устанавливаемые в проушины поворотного кулака. Смазывается деталь консистентной смазкой через имеющуюся масленку и отверстие во втулке. Сверху и снизу проушины закрываются крышками, защищающими узел от попадания грязи. Верхняя имеет предохранительный клапан, предназначенный для выхода излишков смазки. Для разгрузки узла от осевых усилий в нижней проушине установлен роликовый опорный подшипник.

Как поменять

Замена шкворней проводится при появлении люфта в поворотном кулаке. При этом колеса автомобиля ведут себя неустойчиво, а во время движения слышны стуки в передней балке. Эти работы можно сделать в автосервисе, однако большинство водителей проводят замену детали своими руками.

Для демонтажа необходимо поднять кабину в крайнее положение, снять колесо и суппорт. После этого снимаются крышки поворотного кулака. Заменить шкворни можно с использованием специального приспособления и 50-тонного гидравлического домкрата, но чаще всего применяют кувалду и наставки.

Как выбить

Перед тем как извлечь шкворень, нужно выбить стопорящий клин. Он находится в теле проушины кулака. Открутив удерживающую гайку и используя наставку, резкими ударами кувалды пытаются сдвинуть его с места. Если это удалось, то деталь продолжают выбивать. В противном случае в клине сверлят отверстие диаметром 8 мм примерно на 2/3 длины. После этого его извлекают, ударяя кувалдой.

Выбить шкворень будет проще, если резаком нагреть балку. Эту операцию нужно проводить быстро, чтобы не нагрелся сам шкворень. Некоторые специалисты используют для охлаждения детали жидкий азот — эффект получается такой же, но вероятность повредить балку снижается.

Сборка

Специалисты рекомендуют вместе со шкворнем менять втулки. В большинстве случаев они входят в комплект вместе с регулировочными шайбами. Устанавливать их нужно так, чтобы отверстие на втулке совпало с тавотницей, иначе будет невозможно смазать детали. Чтобы втулка не проворачивалась и не сдвигалась во время посадки шкворня, ее усаживают при помощи развертки.

Перед монтажом на все детали наносят тонкий слой консистентной смазки. Регулировочные шайбы устанавливают между верхней проушиной и балкой, при этом зазор между ними должен быть не более 0,2 мм. Опорный подшипник размещают в посадочном месте на нижней проушине поворотного кулака.

При его посадке нужно помнить, что прорезь на торце детали должна быть сверху. После того как шкворень занял свое место, устанавливают стопорящий клин. Крепится он при помощи гайки. Свободный ход выбирается одновременным постукиванием по клину и затяжкой крепежа.

В правильно собранном узле не допускаются люфты между деталями, а для поворота кулака необходимо прилагать небольшое усилие. Во время эксплуатации соединение нужно периодически смазывать — это продлит срок его службы и обеспечит безопасность автомобиля.
