Электрическая схема хендай портер 1 тагаз

Hyundai Porter — Руководство по ремонту

Очень сложно представить, когда в случае нужды можно наткнуться на такой сервис на обычном участке загородной дороги. Модели оборудуются дизельными двигателями D4BH 2,5 л.

Настоящее ремонтное издание Хендай Портер 2, Киа Бонго, Киа К, Киа К, Киа К, Киа К содержит необходимые сведения по ремонту, диагностике и регулировке различных механизмов и систем автомобиля, проверке и ремонту двигателя систем запуска и зарядки, топливной системы, включая CRDI , советы по регулировкам и ремонту МКП, раздаточной коробки, элементов рулевого управления, тормозной системы и подвески.

Рассмотрены возможные технические неисправности моделей, изучены методы скорейшего устранения этих повреждений.

Блоки предохранителей на Hyandai Porter 1

Автомобили оснащались только дизельным двигателем с системой электронного управления. Бортовая сеть, подключенная к свинцово-кислотной батарее и генератору с выпрямителем, имела напряжение 12 В. Отрицательные выводы оборудования традиционно подключались к раме, кабине или бортовой платформе. Положительная проводка оснащалась несколькими распределительными коробками, в которых находились реле и плавкие вставки (стандартные и силовые).

В салоне авто

Коробка расположена в кабине со стороны левой ноги водителя около колодки для подключения диагностического сканера. Щиток не оснащен защитной крышкой, элементы закрываются от ударов или грязи пластиковой облицовкой (кроме гнезд для запасных вставок). На коммерческих автомобилях Porter I поколения реле управления системой очистки ветрового стекла устанавливалось отдельно – справа от корпуса отопителя кабины.

Расположение предохранителей в салоне.

В моторном отсеке

Под капотом автомобиля установлена колодка для вставок, защищающих наиболее нагруженные цепи питания. Коробка закрыта пластиковой крышкой, на которой краской изображены назначение и допустимая сила тока для каждого элемента. Кроме того, в моторном отсеке расположены несколько реле, обеспечивающих работу оборудования с повышенной мощностью (например, необходимых для пуска холодного дизеля свечей накаливания).

Hyundai Porter PDF Руководство по ремонту и ремонту

Главная » Hyundai » Hyundai Porter PDF Руководство по ремонту и ремонту

К Майкл

30 июля 2018 г.

См. также:

Hyundai Mighty PDF Руководство по ремонту и ремонту
Hyundai Matrix PDF Руководство по ремонту и ремонту

Hyundai Porter

См.

Hyundai Porter Руководство по ремонту бесплатно Скачать PDF

Заголовок 906024	Размер файла	Ссылка для скачивания
Hyundai Porter Ⅱ 2006 – Руководство пользователя в формате PDF.pdf	11.5Мб	Скачать
Hyundai Porter Ⅱ 2008 – Руководство пользователя в формате PDF.pdf	10.8Мб	Скачать
Hyundai Porter Ⅱ 2013 – Руководство пользователя в формате PDF.pdf	7.5Мб	Скачать
Hyundai Porter Ⅱ 2015 – PDF Руководство пользователя.pdf	8Мб	Скачать
Hyundai Porter Ⅱ 2017 – Руководство пользователя в формате PDF.pdf	32.2Мб	Скачать
Руководство по ремонту Hyundai Porter II. rar	30.5Мб	Скачать

Hyundai Porter

Hyundai Porter — легкий коммерческий грузовик грузоподъемностью до 950 кг. Porter — типичный компактный азиатский городской грузовик, рассчитанный в первую очередь на забитые автомобилями улицы и плотный трафик. Он сочетает в себе комфорт и управляемость легкового автомобиля с потребительскими характеристиками небольшого грузовика. Трехместная кабина расположена над двигателем, агрегаты смонтированы на жесткой многосекционной раме из стального профиля, короткое основание, минимальная ширина. Корейский портер (или х200 — грузовик с тем же индексом, что и минивэн), есть более тяжелая модификация грузоподъемностью 1250 кг с двуствольным автобусом и задними колесами уменьшенного диаметра.

Выпускается с января 1977 года, в 1986 году было представлено второе поколение модели. Третье поколение машины, представленное в 1996 году, выпускается до сих пор.

Прародитель h200 и Porter Mitsubishi L300 / Delica / Van / Truck , Porter производился по лицензии Mitsubishi и был копией модели L300 / Delica / Truck, практически без изменений до 1993 г. (х200) и 1996 г.

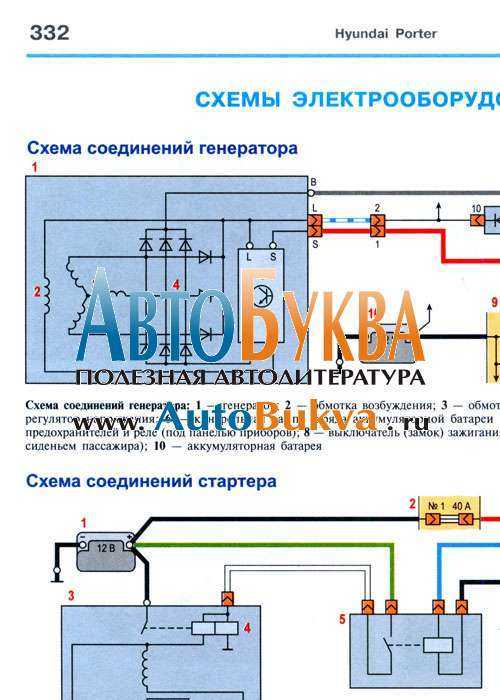

Схема электрооборудования двигателя Hyundai Porter.

Схема включает в себя:

Систему зарядки.

Проверку работы генератора на автомобиле; схему электрической цепи генератора для дизельного и бензинового двигателей; снятие и установка генератора; разборка и сборка генератора; проверка основных узлов, таких как: статор, ротор, диодный мост (выпрямитель), щётки; для дизельного двигателя разборку, сборку и проверку вакуумного насоса.

Систему пуска.

Описание системы пуска двигателя; разборка и сборка стартера; проверка узлов стартера: тягового реле, коллектора, якоря, обмоток статора, щёток и щёткодержателя, обгонной муфты; регулировку зазора ведущей шестерни.

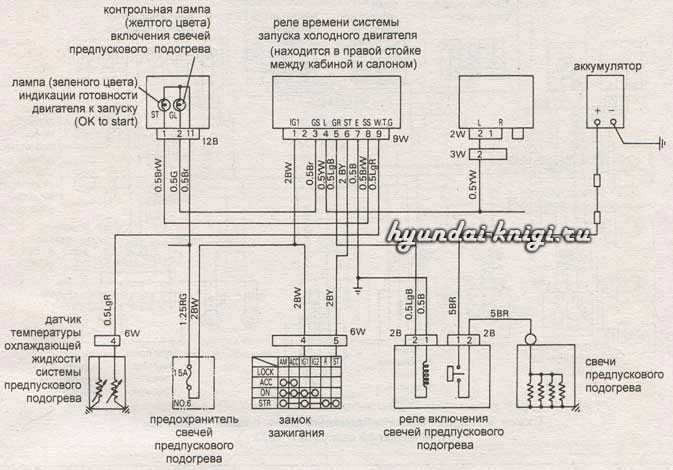

Систему облегчения пуска холодного двигателя (дизельный двигатель).

Проверку компонентов системы облегчения пуска: датчика температуры охлаждающей жидкости, реле стартера, свечей накаливания, реле свечей накаливания, блоку управления системой облегчения пуска.

Систему зажигания (бензиновый двигатель).

Схему электрической цепи системы зажигания бензинового двигателя; установку и регулировку угла опережения зажигания; снятие, установка, разборка, сборка распределителя зажигания; проверка компонентов системы зажигания: свечей зажигания, катушки зажигания, силового транзистора.

Также приведены таблицы с возможными неисправностями этих систем и их причинами.

Описание предохранителей и реле Hyundai Porter 1 со схемами блоков

ХендайКомментарии: 1

Hyundai Porter 1 го поколения в России выпускался в 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003 и 2004 году преимущественно в комплектации с трёхместной кабиной расположенной над двигателем. В данной статье вы найдёте описание предохранителей и реле Хендай Портер 1 со схемами блоков и местами их расположения. Отметим предохранитель отвечающий за прикуриватель.

Блок в салоне

Главный блок с предохранителями и реле находится под панелью со стороны водителя, там же где и диагностический разъём.

Фото – схема

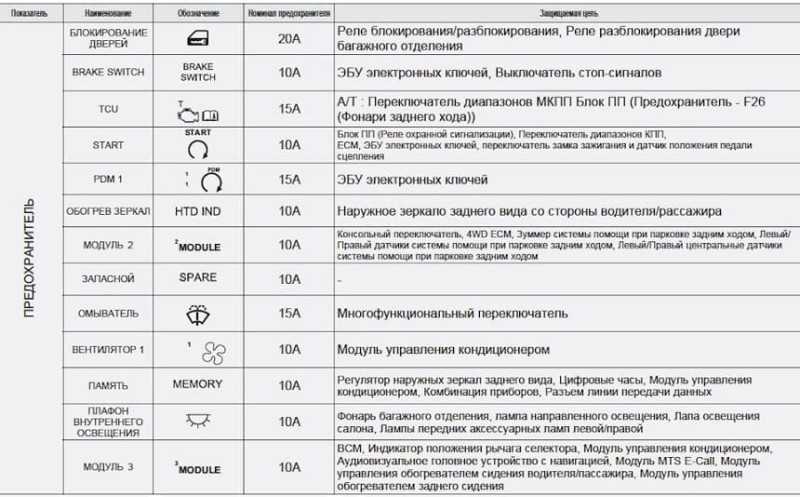

Описание предохранителей

1	10А Комбинация приборов, модуль контроля трансмиссии, модуль контроля двигателя, реле контроля двигателя, контроль уровня масла
2	10А Указатели поворота, фара заднего хода, АБС
3	10/20А Задняя противотуманная фара / АБС
4	30А Отопитель, фара, стеклоподъемник, фары дневного света, вентилятор
5	10А Магнитола, часы
6	15А Прикуриватель
7	15А Стекло омываетль и стеклоочиститель, таймер подсветки замка зажигания
8	10А Левая фара
9	10А Правая фара
10	10А Левая задняя фара, лампа стояночного тормоза и подсветки номера, реле передней противотуманной фары
11	10А Подсветка, правая задняя фара, лампа стояночного тормоза и подсветки номера
12	15А Передние противотуманные фары
13	10А Аварийная сигнализация
14	10А Звуковой сигнал, стоп-сигнал, задняя противотуманная фара, контроль
15	10/15А Нагреватель топливного фильтра / лампа салонного освещения, часы, звуковой сигнал
16	10/15А Замок двери
17	20/30А Стекло подъемники, Левый стеклоподъемник
20А Левый стеклоподъемник
18	10/15А Регулировка кондиционера, Правый стеклоподъемник

Назначение реле

R1 Реле указателей поворота и аварийной сигнализации
R2 Реле топливного фильтра
R3 Реле контроля двигателя
R4 Реле фар
R5 Реле габаритных огней
R6 Реле противотуманных фар
R7 Реле стеклоподъемников

С правой стороны, отдельно устанавливается реле стеклоочистителя.

Предохранители

Фото – схема

Обозначение

40A IGN SW – выключатель зажигания
80А GLOW – свеча накала
80А ALT – генератор
50А HLAMP – фары головного света
40А P/WINDOW – электро стекло подьемники

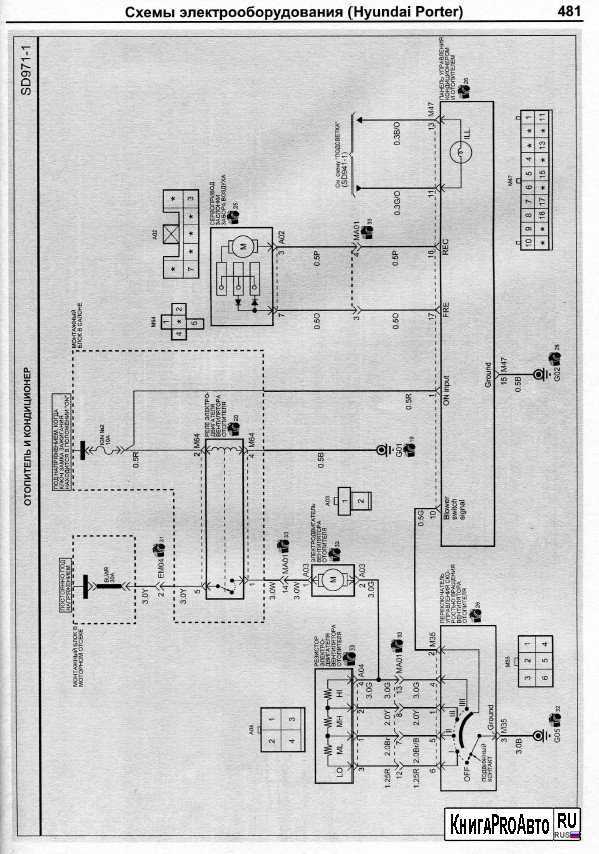

Электрические схемы Porter ТагАЗ.

В данном разделе предоставляется вашему вниманию сборник электрических схем на автомобиль Porter ТагАЗ из руководства по эксплуатации. Полное собрание электросхем. В предлагаемом для скачивания архиве находятся следующие схемы и описания к ним:

Система контроля двигателя_ дизель
Подача электропитания
Подробная информация о предохранителях
Заземление
Канал передачи данных
Система оределения скорости автомобиля
Тахограф

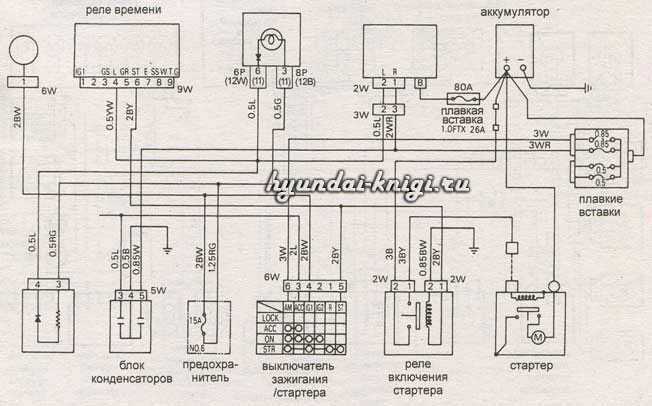

Системы запуска, зарядки, контроля тормозов, нагрева топливного фильтра
Система контроля зажигания (недизельный двигатель), двигателя (дизельный двигатель),автоматической трансмиссии
Анти-блокировочная система тормозов (АБС)
Таймер подсветки замка зажигания
Прикуриватель
Цифровые часы
Индикаторы
Измерительные приборы
Система контроля уровня масла, дверных замков, стеклоомывателя и стеклоочистителя
Стеклоподъемники
Аудио система
Звуковой сигнал
Индикатор ремня безопасности
Фары
Фары дневного света
Поворотные указатели
Передние противотуманные фары
Задние противотуманиые фары
Задние лампы (лампа подсветки номера, лампа стояночного тормоза)
Фонарь заднего хода
Лампы стоп-сигнала
Лампы подсветки подножки
Освещение
Система контроля кондиционера (воздуходува)
Компрессор кондиционера и его контроль

Пример електросхемы ТагАЗ

В приложениях Word и Word Excel описание и расположение элементов электропроводки, конфигурация соединений, общая информация о способах устранения неисправностей. Информация о реле и предохранителях.

Описание и обозначения на схемах переведены на русский язык. Рисунок на странице приведён в качестве примера состояния схем в архиве.

Hyundai Porter (эл.схемы) Электрические схемы автомобиля.& |iaarus.ru

Рабочие чертежи На дизелях с жидкостно-масляным теплообменником и неразборным масляным фильтром с бумажным фильтрующим элементом — схема системы смазки в соответствии с рисунком 2.

Hyundai Porter 2006 года Хундай Портер Тагаз Замена ремня ГРМ + замена ремня балансировочного вал

В отдельные разделы издания входят инструкция по эксплуатации Hyndai Porter, рекомендации по техническому обслуживанию и подробные схемы электрооборудования электросхемы автомобиля Хенде Портер.

К рапорту прилагаются копии документов, подтверждающие право военнослужащего на получение электросхема хендай портер 1, и справка кадрового подразделения о неполучении выплаты по другим основаниям согласно его личному делу. Тест 2 — Проверка воздушной плотности при нагрузке 1. Расчет технической оснащенности Универсальная система хранения данных для малых и средних предприятий и отдельных филиалов 4.

Video: porter hyundai электросхема

В-третьих, ИТ значительно облегчают и делают более строгим ведение учета продуктов и блюд на нескольких кухнях и точках реализации.

К рапорту прилагаются копии документов, подтверждающие право военнослужащего на получение выплаты, и справка кадрового подразделения о неполучении выплаты по другим основаниям согласно его личному делу. Допускается совместное учредительство негосударственных образовательных учреждений.

Все основные элементы системы S — контроллеры и панели управления, а также видеокамеры — подключаются непосредственно в сеть Ethernet, остальное оборудование — извещатели, считыватели, турникеты, замки — подключается к управляющим элементам. Чертежом жгута называется сборочный чертеж изделия, состоящего из скрепляемых в пучок двух и более проводов или кабелей и, при необходимости, соединительных устройств, наконечников и т.

Широкий ассортимент продукции, включая последний новинки года, низкие цены и высококвалифициравонное обслуживание, позволяет нашей компании динамично развиваться и укреплять свои позиции на рынке России Схема сертификации За предусматривает обязательное испытание образца продукции и анализ состояния производства, а также инспекционный контроль в такой же форме.

Такахаши утверждает, что на момент появления на рынке Jasper Microsoft обязательно еще раз снизит стоимость консоли на 50 долларов. Расчет технической оснащенности Универсальная система хранения данных для малых и средних предприятий и отдельных филиалов 4.

Hyundai Porter

Просто паяем к 5 ним провода от usb кабеля и наслаждаемся, прошиваем, обновляем, вообщем для чего и нужен сам USB. В пособии подробно представлено описание работ по техобслуживанию и ремонту малых грузовиков Hyundai Porter на базе готовых запасных частей, деталей и сборочных единиц в условиях гаражной мастерской.

Все рабочие операции сопровождаются фотографиями и подробными комментариями к ним, что позволит сэкономить Ваше время, силы и средства, а также свести к минимуму риск повреждения техники.

Хундай Портер турбо дизель с ключа не заводится часть 1

В отдельные разделы мануала входят инструкция по эксплуатации Хюндай Портер, Хюндай Аш, рекомендации по техническому обслуживанию и схемы электрооборудования электросхемы машины. Машины оснащаются дизелями рабочим объемом 2,5, 2,7, 2,9 CRDI и 3,0 л.

В представленном мануале в детальном порядке изучены наиболее частые неполадки двигателя и его основных частей и агрегатов, трансмиссии грузовика, его ходовой части и управления рулевым колесом, тормозной системы. Эта книга предназначена стать верным, а самое главное своевременным советчиком своему владельцу в той непростой ситуации, в которой рискует оказаться любой водитель, вне зависимости от марки авто, будь то Запорожец или Мерседес — от неполадок в дорожных условиях не застрахован никто!

Всегда сопровождать хозяина в пути для его дополнительного чувства комфорта, страховать его всегда и везде на случай любых нежелательных технических казусов — вот в чем основная цель таких мануалов.

И по сей день почти все спеццентры обслуживающие Киа или Хундай выстроены на перекрестках самых главных дорог или внутри и рядом с крупнейшими населеннми пунктами — за прошедшие годы уровень сервиса существенно не улучшился и это ни для кого не секрет.

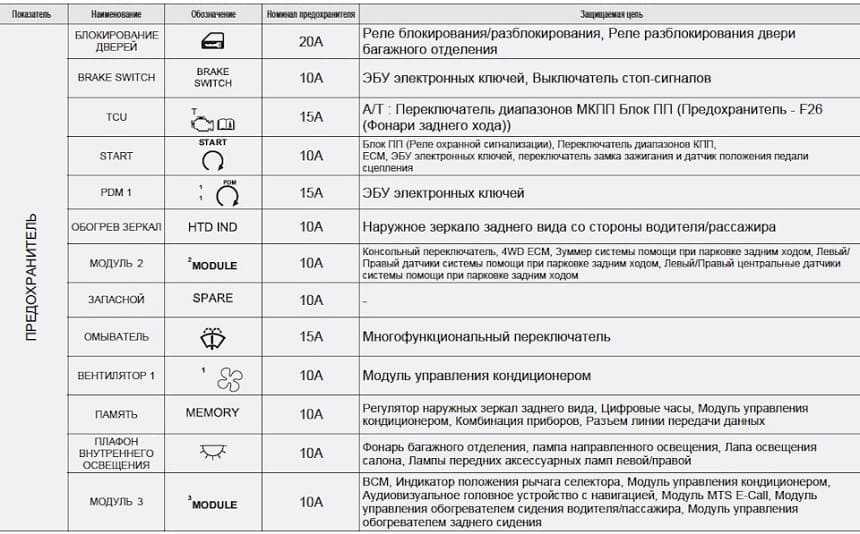

Схема предохранителей с расшифровкой

При поставке автомобиля заказчику передавался комплект заводской документации, в которой имелась схема установки плавких вставок.

При ремонте необходимо учесть, что распиновка зависит от перечня используемого на ТС электрического оборудования. Поскольку Porter I поколения имеют большие пробеги, то на автомобилях могут устанавливаться дополнительные приборы. Например, нештатные магнитолы оснащаются отдельным предохранителем, расположенным в корпусе.

Блок предохранителей в салоне Porter

В салонной коробке скомпонованы предохранители для защиты линий питания:

контроллеров двигателя и датчика, отслеживающего уровень масла в картере;
приборов и контрольных индикаторов в щитке перед местом водителя;
ламп для указания направления маневрирования или поворота и лампы сигнализатора движения на задней передаче;
контроллера системы ABS в приводе тормозов и лампы в противотуманном фонаре сзади автомобиля;
вентилятора на радиаторе отопителя и электрических моторов для перемещения стекол в дверях;
штатной магнитолы и цифровых часов, входивших в стандартное оборудование;
прикуривателя (проводка и цоколь рассчитаны на максимальную силу тока 15 А);
системы очистки ветрового стекла (включая насос для подачи омывающей жидкости);
фар (с разделением по сторонам без градации по ближнему либо дальнему освещению);
задних комбинированных фонарей и плафонов для подсветки регистрационного знака;
фронтальных противотуманных сигналов (опция);
индикатора включения ручного тормоза;
аварийной световой сигнализации;
предупредительного звукового сигнала и ламп, срабатывающих при нажатии на педаль тормоза;
контура подогрева дизельного топлива в стакане фильтра грубой очистки;
плафона освещения кабины;
приводов блокировки дверных замков;
электромагнитной муфты включения или размыкания компрессора кондиционера.

Кроме того, в коробке установлены устройства для подключения к бортовой сети указателей поворота (в стандартном режиме и при включении аварийной сигнализации). Также под облицовкой стоят реле управления работой фар и габаритного освещения, подключения электродвигателей для подъема или опускания стекол. Имеется отдельный модуль для управления системой подогрева топлива при пуске и работе мотора.

Схема предохранителей автомобиля.

Блок силовых предохранителей

В коробке, установленной под капотом, находятся вставки для защиты линий питания:

системы зажигания и модуля управления стартером двигателя;
свечей накаливания;
генератора (обеспечивает отключение оборудования при неконтролируемом росте силы тока свыше 80 А);
головного освещения;
электрических стеклоподъемников (для всех дверей).

В подкапотном пространстве

В отсеке для двигателя находятся реле, управляющие:

включением и отключением лампы противотуманного сигнала сзади автомобиля (базовое оборудование);
системой предварительного подогрева дизельного топлива;
муфтой подключения и размыкания электрического вентилятора на теплообменнике кондиционера (опция);
подключением стартера для прокручивания коленчатого вала двигателя.

Модули расположены на моторном щите и закреплены на кронштейнах, не допускающих падения деталей на нагретые или вращающиеся детали двигателя. Перед ремонтом рекомендуется изучить схему предохранителей Портера 1-го поколения и определить места установки защитных и коммутирующих элементов в моторном отсеке.
