Действия в ЧС Great Wall Hover H5. Замена предохранителей Great Wall Hover H5

Правые стеклоподъемники. Левые стеклоподъемники. Цепь 20 А. Электропривод регулировки кресел.

Реле подсветки номерного знака. Реле защиты. Запасное реле. Реле открывания багажного отсека. Реле разгрузки зажигания. Центральный замок. Радиоприемник, потолочный люк. Открывание багажного отсека. Приборная панель.

Подушки безопасности. Система кондиционирования.

Электропривод заднего стеклоочистителя. Электропривод передних стеклоочистителей. Реле топливной системы. Реле зажигания. Реле воздухонагнетателя. Реле высокой частоты вращения воздухонагнетателя. Цепь 30 А. Электронный блок управления. Топливная система. Система зажигания. Съемник для предохранителей. Реле стартера.

Проверка и замена плавких предохранителей Great Wall Hover H5 / Haval H5 с 2010 года

Антиблокировочная система. Запасной предохранитель. Освещение, индикаторы, вспомогательные системы, системы управления. Реле управления электропитанием. Потолочный люк. Подушки безопасности.

Система кондиционирования. Электропривод заднего стелкоочистителя. Электропривод передних стеклоочистителей. Реле топливной системы. Реле зажигания. Реле вентилятора отопителя 4.

Great Wall Hover Клуб

Реле высокой частоты вращения вентилятора отопителя. Цепь 30 А. Электронный блок управления. Топливная система. Система зажигания. Съемник для предохранителей.

Предохранители и реле — расположение, назначение, номинал

Реле стартера. Антиблокировочная система.

Вентилятор отопителя Запасной предохранитель. Освещение, индикаторы, вспомогательные системы, системы управления. Ховер н5 схема предохранителей управления электропитанием. Потолочный люк. Антиблокировочная система — 2. Реле подогрева двигателя. Реле двигателя. Система двигателя. Вентилятор отопителя. Крыльчатка охлаждения радиатора.

Реле крыльчатки охлаждения радиатора, высокая частота вращения. Реле крыльчатки охлаждения радиатора, низкая частота вращения. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Самые распространенные из них:. Ховер н5 схема предохранителей того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату. Вот, в принципе, и. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связиили написать нам письмо на info krutilvertel. Ховер н5 схема предохранителей в личный кабинет. Копирование, перепечатка, либо использование материалов данной страницы для воспроизведения, переноса на другие носители информации запрещено. Black Friday! Главная Личный кабинет Каталог Издательства О сервисе. Как оплатить и скачать. Только оригинальные руководства.

Доступно сразу после оплаты.

Полное соответствие бумажным изданиям. Запасные предохранители. Тормозные огни. Правые стеклоподъемники. Левые стеклоподъемники. Цепь 20А.

Электропривод регулировки кресел. Реле подсветки номерного знака. Реле защиты. Запасное реле. Реле открывания багажного отсека. Реле разгрузки зажигания. Центральный замок.

Радиоприемник, потолочный люк. Открывание багажного отсека. Приборная панель. Подушки безопасности.

Трансмиссия

• Снятие вилки сцепления Хавал H6
• Как заменить воздушный фильтр Haval H6 своими руками
• Как заменить датчик скорости Haval H6
• Установка диска сцепления Haval Н6 своими руками
• Ремонт коробки передач Хавал H6
• Как заменить крестовину карданного вала Haval Н6
• Как заменить масло в коробке передач Haval H6 своими руками
• Как заменить масляный фильтр Haval H6
• Замена наружной гранаты Haval H6
• Снятие педали сцепления Хавал Н6 своими руками
• Как заменить привод спидометра Haval H6 своими руками
• Заменить пыльник внутреннего шруса Хавал Н6
• Как поменять пыльник на гранате Haval H6
• Как заменить пыльник наружного шруса Хавал H6
• Как заменить рычаг переключения передач Хавал H6
• Как поменять салонный фильтр Haval H6
• Как поменять сальник заднего моста Хавал H6 своими руками
• Как поменять сальник коробки передач Хавал H6 своими руками
• Как заменить сальник кпп Haval H6
• Как заменить сальник полуоси Haval H6 своими руками
• Как заменить сальник привода Хавал H6 своими руками
• Как поменять сальник редуктора Хавал H6
• Заменить топливный фильтр Haval H6 своими руками
• Замена троса сцепления Haval H6
• Поменять фильтр акпп Хавал H6
• Как поменять фильтр двигателя Haval Н6
• Как заменить фильтр кондиционера Haval Н6
• Снятие цилиндра сцепления Хавал Н6

Блоки реле и предохранителей

Замена предохранителей и плавких перемычек

Примечание:

В случае замены предохранителей или плавких перемычек необходимо использовать новые того же номинала.

1. Перед заменой предохранителя или плавкой перемычки необходимо отключить зажигание и все электрооборудование. Не превышать номинала предохранителя или плавкой перемычки.

*Того же номинала*

2. При снятии или установке предохранителей необходимо использовать специальный инструмент. Извлекать и вставлять предохранители вертикально, не допускается любой перекос, поскольку при этом может быть нарушен контакт. Перегорание предохранителя или плавкой перемычки свидетельствует о наличии короткого замыкания в цепи. В этом случае необходимо провести систематическую проверку всех элементов цепи.

Примечание:

Инструмент для извлечения и установки предохранителей находится в крышке блока предохранителей.

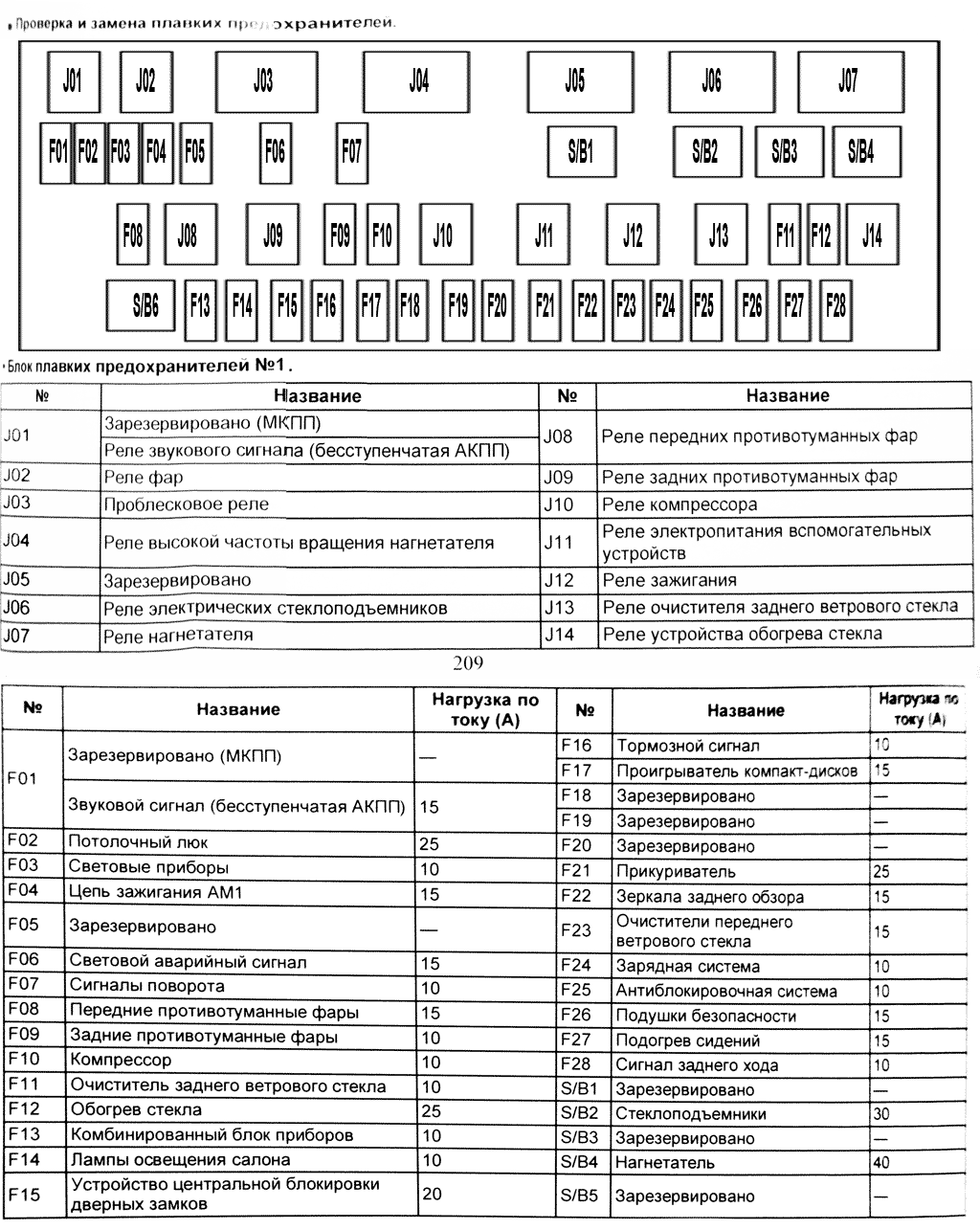

Блок предохранителей в салоне автомобиля (блок предохранителей № 1)

1. Реле:

№	Название	№	Название
J01	Зарезервировано (механическая коробка передач)	J08	Реле передних противотуманных фар
Реле звукового сигнала (бесступенчатая коробка передач)
J02	Реле фар	J09	Реле задних противотуманных фонарей
J03	Проблесковое реле	J10	Реле компрессора кондиционера
J04	Реле высокой частоты вращения вентилятора отопителя	J11	Реле электропитания вспомогательных устройств
J05	Зарезервировано	J12	Реле зажигания
J06	Реле электрических стеклоподъемников	J13	Реле заднего стеклоочистителя
J07	Реле вентилятора	J14	Реле устройства обогрева стекла

2. Предохранители:

№	Название	Нагрузка по току (А)	№	Название	Нагрузка по току (А)
F01	Зарезервировано (механическая коробка передач)	—	F17	CD-плеер	15
Звуковой сигнал (бесступенчатая коробка передач)	10	F18	Зарезервировано	—
F02	Люк	25	F19	Зарезервировано	—
F03	Световые приборы	10	F20	Зарезервировано	—
F04	Цепь зажигания AM1	15	F21	Прикуриватель	25
F05	Зарезервировано	—	F22	Наружное зеркало заднего вида	15
F06	Световая аварийная сигнализация	15	F23	Передний стеклоочиститель	15
F07	Сигналы (указатели) поворота	10	F24	Система зарядки	10
F08	Передние противотуманные фары	15	F25	Антиблокировочная система	10
F09	Задние противотуманные фонари	10	F26	Подушки безопасности	15
F10	Компрессор кондиционера	10	F27	Подогрев сидений	20
F11	Задний стеклоочиститель	10	F28	Лампа заднего хода	10
F12	Обогрев стекла	25	S/B1	Зарезервировано	—
F13	Комбинация приборов	10	S/B2	Стеклоподъемники	30
F14	Лампы освещения салона	10	S/B3	Зарезервировано	—
F15	Устройство центральной блокировки дверных замков	20	S/B4	Вентилятор	40
F16	Стоп-сигналы	10	S/B5	Зарезервировано	—

Блок предохранителей в моторном отсеке (блок предохранителей № 2)

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Great Wall Hover H3/H5/H5TD. Руководство — часть 43

содержание   ..  41  42  43  44   ..

• HOVER H3 / H5 / H5TD
• Руководство
• по
• эксплуатации
• 175
• •
• Проверка
• и
• замена
• плавких
• предохранителей
• .

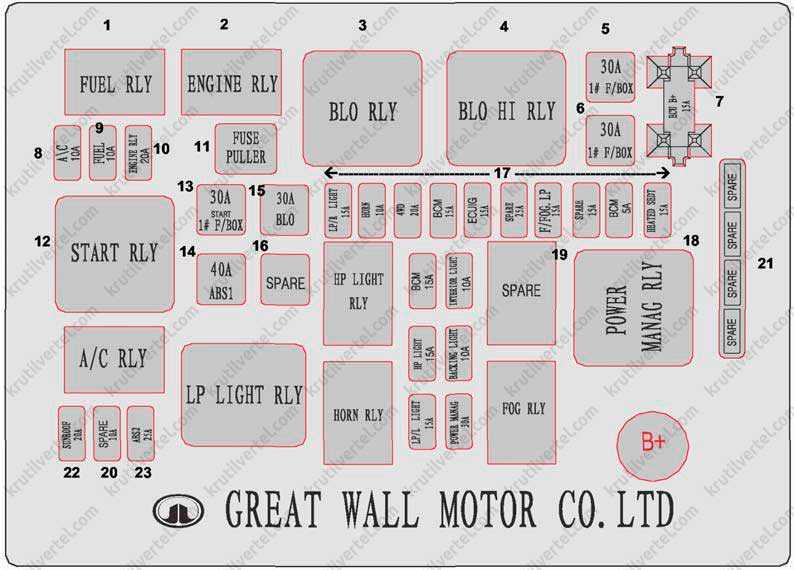

• Блок
• плавких
• предохранителей
• №
• 1.
• 1.
• Запасные
• предохранителя

. 2.

Запасные

предохранители

. 3.

Тормозные

огни

. 4.

Правые

стеклоподъемники

. 5.

Левые

стеклоподъемники

. 6.

1. Цепь
2. 20
3. А

. 7.

Прикуриватель

. 8.

• Электропривод
• регулировки
• кресел

. 9.

Запасные

предохранители

. 10.

1. Реле
2. подсветки
3. номерного
4. знака

. 11.

Реле

защиты

. 12.

Запасное

реле

. 13.

• Реле
• открывания
• багажного
• отсека

. 14.

1. Реле
2. разгрузки
3. зажигания

. 15.

Запасное

реле

. 16.

Центральный

замок

. 17.

• Радиоприемник
• ,
• потолочный
• люк

. 18.

1. Открывание
2. багажного
3. отсека

. 19.

Приборная

панель

. 20.

Подушки

безопасности

. 21.

Система

кондиционирования

. 22.

• Электропривод
• заднего
• стелкоочистителя

. 23.

1. Электропривод
2. передних
3. стеклоочистителей
4. .

• HOVER H3 / H5 / H5TD
• Руководство
• по
• эксплуатации
• 176
• Блок
• плавких
• предохранителей
• №
• 2 (
• для
• автомобилей
• с
• бензиновым
• двигателем
• ).
• 1.
• Реле
• топливной
• системы

. 2.

Реле

зажигания

. 3.

Реле

воздухонагнетателя

. 4.

1. Реле
2. высокой
3. частоты
4. вращения
5. воздухонагнетателя

. 5.

• Цепь
• 30
• А

. 6.

1. Цепь
2. 30
3. А

. 7.

• Электронный
• блок
• управления

. 8.

Система

кондиционирования

. 9.

Топливная

система

. 10.

Система

зажигания

. 11.

1. Съемник
2. для
3. предохранителей

. 12.

Реле

стартера

. 13.

Стартер

. 14.

Антиблокировочная

система

. 15.

Воздухонагнетатель

. 16.

Запасной

предохранитель

. 17.

• Освещение
• ,
• индикаторы
• ,
• вспомогательные
• системы
• ,
• системы
• управления

. 18.

1. Реле
2. управления
3. электропитанием
4. .
5. 19.
6. Запасной
7. предохранитель
8. .
9. 20.
10. Запасной
11. предохранитель
12. .
13. 21.
14. Запасные
15. предохранители
16. .
17. 22.
18. Потолочный
19. люк

. 23.

• Антиблокировочная
• система
• – 2.

1. HOVER H3 / H5 / H5TD
2. Руководство
3. по
4. эксплуатации
5. 177
6. Блок
7. плавких
8. предохранителей
9. №
10. 2 (
11. для
12. автомобилей
13. с
14. дизельным
15. двигателем
16. ).
17. 1.
18. Реле
19. подогрева
20. двигателя

. 2.

Реле

двигателя

. 3.

Реле

воздухонагнетателя

. 4.

• Реле
• высокой
• частоты
• вращения
• воздухонагнетателя

. 5.

1. Цепь
2. 30
3. А
4. .
5. 6.
6. Цепь
7. 30
8. А

. 7.

• Электронный
• блок
• управления

. 8.

Система

кондиционирования

. 9.

Топливная

система

. 10.

Система

двигателя

. 11.

1. Съемник
2. для
3. предохранителей

. 12.

Реле

стартера

. 13.

Стартер

. 14.

Антиблокировочная

система

. 15.

Воздухонагнетатель

. 16.

Запасной

предохранитель

. 17.

• Освещение
• ,
• индикаторы
• ,
• вспомогательные
• системы
• ,
• системы
• управления

. 18.

1. Реле
2. управления
3. электропитанием

. 19.

Запасной

предохранитель

. 20.

Запасной

предохранитель

. 21.

Запасные

предохранители

. 22.

Потолочный

люк

. 23.

• Антиблокировочная
• система
• – 2.

1. HOVER H3 / H5 / H5TD
2. Руководство
3. по
4. эксплуатации
5. 178
6. Блок
7. плавких
8. предохранителей
9. №
10. 3.
11. Автомобили
12. с
13. бензиновым
14. двигателем
15. .
16. 1.
17. Крыльчатка
18. охлаждения
19. радиатора

. 1.

• Реле
• крыльчатки
• охлаждения
• радиатора
• ,
• высокая
• частота
• вращения

. 3.

1. Реле
2. крыльчатки
3. охлаждения
4. радиатора
5. ,
6. низкая
7. частота
8. вращения
9. .
10. Автомобили
11. с
12. дизельным
13. двигателем
14. .
15. 1.
16. Крыльчатка
17. охлаждения
18. радиатора

. 2.

• Предварительный
• нагрев
• двигателя
• .
• 3.
• Реле
• крыльчатки
• охлаждения
• радиатора
• ,
• высокая
• частота
• вращения

. 4.

1. Реле
2. крыльчатки
3. охлаждения
4. радиатора
5. ,
6. низкая
7. частота
8. вращения
9. .

содержание   ..  41  42  43  44   ..

Не защищены предохранителями

• Стартер
• Система зажигания
• Цепь заряда аккумуляторной батареи
• Реле ближнего света
• Реле дальнего света

Термобиметаллические предохранители

1. Стеклоочиститель (с 1985 г.) — встроен в цепь электродвигателя
2. Стеклоподъемники — встроен в цепь электродвигателя

1. Реле аварийной сигнализации и указателей поворота (’77-’85 — 23.3747, ’85-’01 — 231.3747) — закреплено на переднем щите за комбинацией приборов.
2. Реле лампы сигнализатора заряда аккумуляторной батареи (РС 702) — закреплено на брызговике правого лонжерона в моторном отсеке двумя саморезами. Под один из саморезов установлен наконечник «массы».
3. Реле ближнего света фар — Б (113.3747, 90.3747 (РС 527)) — закреплено на брызговике правого лонжерона в моторном отсеке.
4. Реле дальнего света фар — А (113.3747, 90.3747 (РС 527)) — закреплено на брызговике правого лонжерона в моторном отсеке.
5. Реле стеклоочистителя (РС 514) — установлено под панелью приборов со стороны водителя и к кузову прикреплено двумя винтами.
6. Регулятор напряжения (РР 380, РС 702, РС 121, 59.3702, 592.3702, 591.3702, 591.3702-01) — закреплено на брызговике левого лонжерона в моторном отсеке.
7. Реле звуковых сигналов (РС 528) — закреплено на брызговике левого лонжерона в моторном отсеке.
8. Реле вентилятора системы охлаждения (90.3747-10, 113.3747-10) — закреплено на брызговике левого лонжерона в моторном отсеке. (c 2000 г. не устанавливается)
9. Реле-прерыватель контрольной лампы стояночного тормоза (РС 492) — расположено за щитком приборов. (С 1994г. не применяется)
10. Реле обогрева заднего стекла — расположено за щитком приборов.

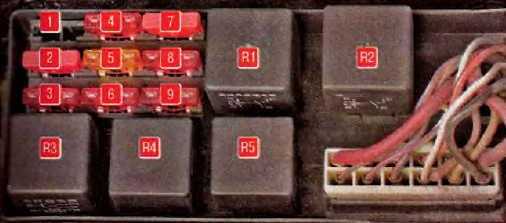

Схема предохранителей и реле ВАЗ 2106, 21061, 21063, 21065 — оборудованных двигателем: 1.6л (ВАЗ 2106), 1.5л (ВАЗ 2103) или 1.3л (ВАЗ 21011) (1976-2001)

Пока морозы, думаю в вых. электрикой заняться, хочу поставить волгоблок предохранителей. Схемка родного.

Контролируемые цепи питания:

Предохранитель F 1 (16 А)— звуковой сигнал.— штепсельная розетка для переносной лампочки .— прикуриватель.— лампочки сигнала торможения.— часы.— плафоны внутреннего освещения кузова

Предохранитель F 2 (8 А)— реле стеклоочистителя.— электродвигатель отопителя.— электродвигатели стеклоочистителя и омывателя ветрового стекла

Предохранитель F 3 (8 А)— дальний свет (левые фары).— лампочка сигнализатора включения дальнего света

Предохранитель F 4 (8 А)— дальний свет (правые фары)

Предохранитель F 5 (8 А)— ближний свет (левая фара)

Предохранитель F 6 (8 А)— ближний свет (правая фара).— задний противотуманный фонарь

Предохранитель F 7 (8 А)— габаритный свет (левый подфарник, правый задний фонарь).— лампочка освещения багажника.— правый фонарь освещения номерного знака.— лампочки освещения приборов.— лампочка подсветки прикуривателя

Предохранитель F 8 (8 А)— габаритный свет (правый подфарник, левый задний фонарь).— левый фонарь освещения номерного знака.— подкапотная лампочка.— лампочка сигнализатора габаритного света

Предохранитель F 9 (8 А)— указатель давления масла с лампой сигнализатора.— указатель температуры охлаждающей жидкости.— указатель уровня топлива— лампочка сигнализатора заряда аккумуляторной батареи.— указатели поворота и соответствующая лампочка сигнализатора.— сигнализатор приоткрытия воздушной заслонки карбюратора.— обмотка реле обогрева заднего стекла

Предохранитель F 10 (8 А)— регулятор напряжения.— обмотка возбуждения генератора

Предохранитель F 11 (8 А)— резервный

Предохранитель F 12 (8 А)— резервный

Предохранитель F 13 (8 А)— резервный

Предохранитель F 14 (16 А)— элемент обогрева заднего стекла

Предохранитель F 15 (16 А)— электродвигатель вентилятора системы охлаждения

Предохранитель F 16 (8 А)— указатели поворота в режиме аварийной сигнализации

ВАЗ-2106 так же известен под названиями «Жигули-1600»/«Lada-1600». Годы производства: 1976, 1977, 1978, 1979, 1980, 1981, 1982, 1983, 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 и 2006. В данной статье вы найдете описание предохранителей и реле Ваз 2106 со схемой блока. Выделим предохранитель отвечающий за прикуриватель.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

Все о выборе охлаждающего средства для great wall: советы и видео

Машина: Great Wall Pegasus. С завода была желтая ОЖ. (2008-2020). В октябре 2020 поменял ОЖ на желтый Felix (слил старый, один раз промыл дистиллированной водой). Сейчас обнаружил осадок в ОЖ. В бачке коричневая каемка. На холодном двигателе — ОЖ чистая, в бачке осадок. На горячем- ОЖ мутная. Скажите, пожалуйста, в чем причина? Какую ОЖ лучше заливать в данный автомобиль? (На СТО рекомендуют G-11, зеленую). Александр.

Добрый день, Александр. Спасибо, что обратились к нам за помощью. Мы изучили ваш вопрос и постараемся дать на него наиболее развернутый ответ.

Образование осадка в охлаждающей жидкости может свидетельствовать о плохом ее качестве. Также это может говорить о том, что система охлаждения была некачественно промыта перед заливом новой ОЖ. Если на холодном двигателе антифриз чистый, а на горячем — более мутный, то это без сомнения свидетельствует о возникновении осадка в расширительном бачке, о чем вы сами догадались.

Охлаждающая жидкость, соответствующая стандарту G12 зеленого цвета

В следующий раз, пожалуйста, обратите внимание на допуски ОЖ к использованию конкретно в вашей модели авто. Насколько нам известно, желтый антифриз Felix не рекомендован для эксплуатации в системах охлаждения автомобилей Great Wall Pegasus. Поэтому можно сделать вывод, что появление осадка связано с несоответствием требований системы охлаждения к расходному материалу

Желтая ОЖ Felix рекомендована для использования в автомобилях Pegaso. Возможно, вы приняли это слово за опечатку, то Pegaso — это старый автомобиль испанского производства, не имеющий ничего общего с Great Wall

Поэтому можно сделать вывод, что появление осадка связано с несоответствием требований системы охлаждения к расходному материалу. Желтая ОЖ Felix рекомендована для использования в автомобилях Pegaso. Возможно, вы приняли это слово за опечатку, то Pegaso — это старый автомобиль испанского производства, не имеющий ничего общего с Great Wall.

На самом деле использовать в двигателях Great Wall Pegasus можно антифризы стандартов G11, G12 и G13. Здесь цвет не важен — главное, чтобы он соответствовал требованиям завода-производителя авто. Ознакомьтесь с инструкцией по эксплуатации к вашей машине — возможно, некоторые присадки, присутствующие в антифризе, не совместимы с системой охлаждения авто. Также учтите тот факт, что антифризы стандарта G11 мешать ни с чем нельзя, а вот хладагенты класса G12 можно смешивать и с другими ОЖ стандарта G11, и G12.

 Загрузка …

При замене ОЖ вы правильно сделали, что промыли систему. Насколько качественно вы это сделали? В идеале дистиллированная вода, использующаяся для промывки, должна выходить практически чистой после процесса очистки системы охлаждения. Если патрубки изрядно забиты отложениями и осадками, то в некоторых случаях для полной очистки системы требуется промыть ее не менее трех раз.

Если вы не читали мануал по эксплуатации к вашему авто, то настоятельно рекомендуем это сделать. Иногда в инструкциях точно указана марка ОЖ, которую необходимо использовать в той или иной модели авто.

В этом видео автор проводит тестирование ОЖ красного цвета соответствующей стандарту G13.

4. Предохранители

На автомобиле установлены три блока реле и предохранителей: два в моторном отсеке (возле аккумуляторной батареи и абсорбера) и один в салоне автомобиля (слева в приборной панели).

Расположение блоков реле и предохранителей в моторном отсеке

1. Основной блок реле и предохранителей.
2. Блок реле и предохранителей вентилятора радиатора.

Расположение блоков реле и предохранителей в салоне

При отказе любого устройства или прибора, входящего в состав электрического оборудования автомобиля, необходимо проверить прежде всего исправность предохранителей отказавшего электрооборудования, а затем и всех остальных предохранителей. Для этого необходимо найти предохранитель (или предохранители), который защищает цепь отказавшего устройства или прибора. Если все предохранители в порядке, то причину неисправности необходимо искать в самом электрооборудовании. Заменить перегоревшие предохранители и проверить функционирование отказавших устройств автомобиля.

Основной блок реле и предохранителей

Примечание: Стрелка на фото указывает переднюю часть автомобиля.

Номер предохранителя (блока реле), номинальный ток (А), а также назначение указаны на обратной стороне крышки блока реле ипредохранителей (см.фото ниже).

Примечание: Стрелка на фото указывает переднюю часть автомобиля.

Примечание: — Блоки реле и предохранителей могут отличаться в зависимости от комплектации автомобиля. — Стрелка на рисунке указывает переднюю часть автомобиля.

Обозначение реле и предохранителей

1. Реле топливной системы.
2. Реле двигателя.
3. Реле вентилятора.
4. Реле высокой частоты вращения вентилятора.
5. Цепь 30А.
6. Цепь 30А.
7. Запасной предохранитель 10А.
8. Система кондиционирования 10А.
9. Топливная система 10А.
10. Реле двигателя 15А.
11. Пинцет для замены предохранителей.
12. Реле стартера.
13. Цепь 30А.
14. Вентилятор 30А.
15. Антиблокировочная система ABS 40А.
16. Дальний свет 30А.
17. Дальний свет 5А.
18. Звуковой сигнал 10А.
19. Запасной предохранитель 20А.
20. Запасной предохранитель 20А.
21. Запасной предохранитель 15А.
22. Стоп-сигнал 10А.
23. Передние противотуманные фары 15А.
24. Запасной предохранитель 15А.
25. Запасной предохранитель 15А.
26. Обогреватель стекла двери багажного отделения 20А.
27. Реле обогревателя стекла двери багажного отделения.
28. Запасной предохранитель.
29. Запасные предохранители.
30. Потолочный люк 15А.
31. Запасной предохранитель.
32. Антиблокировочная система ABS2 25А.
33. Реле системы кондиционирования.
34. Реле ближнего света фар.
35. Реле дальнего света фар.
36. Реле звукового сигнала.
37. Запасной предохранитель 10А.
38. Запасной предохранитель 10А.
39. Ближний свет 15А.
40. Запасной предохранитель 10А.
41. Запасной предохранитель 20А.
42. Запасной предохранитель 20А.
43. Реле противотуманной лампы.

Замена предохранителей на Great Wall Hover H3

Процесс установки БП достаточно прост и интуитивно понятен. На этапе подготовки потребуется:

• Вороток;
• Головка на «10»;
• Новый БП;
• Пластиковый пинцет;
• Дополнительное освещение по мере необходимости, если работы проводите в условии ограниченной видимости.

Этапы замены БП в салоне машины:

• Помещаем машину на ровную поверхность, широко открываем водительскую дверь;
• Клиним задний ряд колес противооткатными башмаками, выжимаем рычаг стояночного тормоза. Это необходимо в целях личной безопасности при проведении работ;
• Открываем капот, отвинчиваем силовые клеммы с аккумуляторной батареи, чтобы не допустить короткое замыкание в бортовой цепи;
• Внизу, слева от рулевой колонки сжимаем пластиковые фиксаторы, отщелкиваем крышку БП;
• Пластиковым пинцетом извлекаем неисправный ПЭ, вставляем новый;
• Закрываем крышку.

Для проведения профилактики блока реле – коммутаторов нужно:

• Открыть капот;
• Слева от аккумуляторной батареи отщелкнуть пластиковую крышку черного цвета;
• Отсоединить клеммы (концевики), снять РК;
• Установить новый, надеть клеммы вновь;
• Закрыть крышку.

Схема и расшифровка предохранителей на Ховере Н3

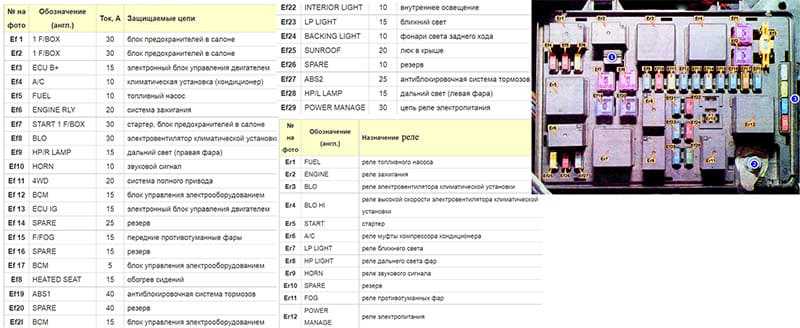

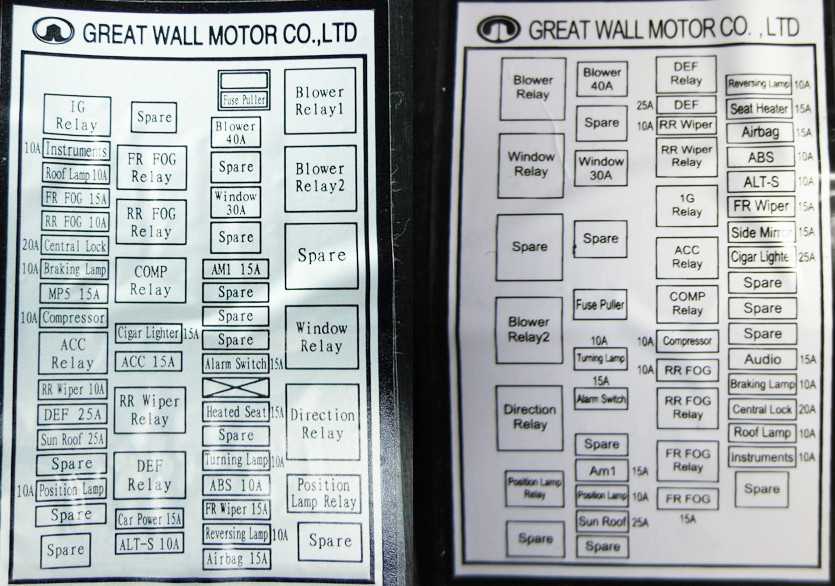

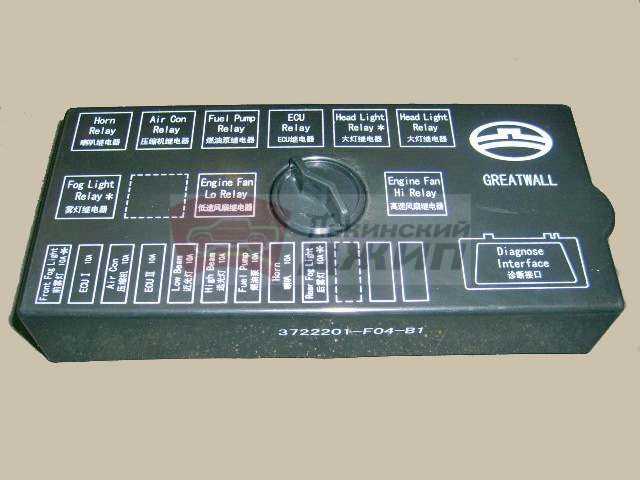

Схема, назначение и распиновка предохранителей указаны на нижней плоскости крышек установочных коробов.

Для автомобилей с бензиновым двигателем

В салоне бензинового паркетника расположены плавкие вставки, обеспечивающие защиту нескольких типов электроприборов:

• электропривода водительского сиденья;
• подушки безопасности;
• подачи постоянного напряжения +12 В на центральный замок;
• люка в крыше;
• датчика дождя;
• цепей обогрева на заднее стекло;
• аудиосистемы;
• заднего и переднего дворников;
• кондиционера;
• привода на правый и левый стеклоподъемники;
• стоп-сигналов и т.д.

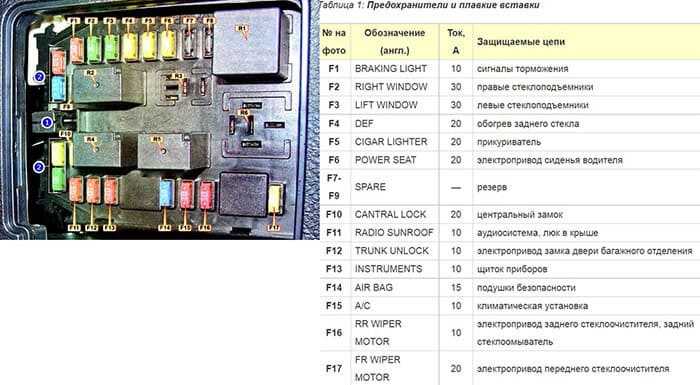

Схема и расшифровка предохранителей и плавких вставок в салоне.

На этой же плате находятся реле:

• топливного насоса;
• звукового сигнала;
• противотуманных фар;
• климатической установки;
• подсветки номера;
• привода замка багажника;
• разгрузки;
• запасные.

Расшифровка обозначений реле.

Под капотом на большой плате водитель найдет плавкие вставки, работающие с такими электроприборами:

• бензонасосом;
• стартером;
• лампами в фонарях заднего хода;
• АБС;
• левой (правой) фары дальнего и ближнего света;
• плафона в салоне;
• обогрева сидений и т.д.

На втором щитке расположены перемычки для вентилятора охлаждения радиатора малой средней и быстрой скорости.

Посмотреть описание и расшифровку предохранителей на русском языке можно в таблице:

Схема и расшифровка обозначений.

Для авто с дизельным двигателем

Для автомобилей с дизельным двигателем под капотом Hover H3 имеется 2 платы с перемычками.

На большой установлены вставки для такого оборудования:

• освещения;
• индикаторов в салоне;
• подогрева двигателя;
• антиблокировочной системы;
• кондиционера;
• подачи топлива;
• ЭБУ и т.д.

В малом боксе стоят реле и вставки регулировки скорости вращения крыльчаток охлаждения и предварительного нагрева мотора.

Расшифровка и схема для авто с дизельным двигателем.

Схема предохранителей ховер н3 на русском

После замены надеваем силовые клеммы на аккумуляторную батарею, заводим двигатель, тестируем систему. При возникновении сложностей с профилактикой, ремонтом обращайтесь за предохранители на ховер к мотористам, автоэлектрикам СТО, менеджерам автомагазинов.

При наличии интернет просмотрите видео уроки, ознакомьтесь с отзывами клиентов и мастеров СТО. Тщательно сверяйте каталожные артикулы предохранителей, проверяйте предохранители на ховер плавильных элементов.

Профилактические и ремонтные работы с БП проводите после обесточивания бортовой цепи. Всегда отсоединяйте силовые клеммы от аккумулятора во избежание короткого замыкания. Обязательно замените проводку с поврежденной изоляцией. В противном случае кабель будет соприкасаться с кузовом, чем создавать короткое замыкание в цепи, выводить из строя оборудование, плавильные элементы.

Случайно выяснил, что на моем Н5 не горят габариты: индикатор на панели при включении габаритов светится, а вот лампочки не горят, ни спереди, ни сзади.

Не могу найти предохранитель ни на одном блоке. Методом тыка проверил — все целые.

На СТО электрик поковырялся — тоже безрезультатно. Подскажите, пожалуйста, куда его спрятали? Ведь должен же он быть! Каюсь, в прошлом году на передок поставил светодиоды. Год откатался без проблем, а предохранители на ховер случайно заметил, что не горят габариты — на панели в салоне при включении габаритов индикатор загорается, а ведь как предохранители на ховер в таком случае он не должен гореть.

Первым делом посмотрел передние лампочки — светодиоды развалились. Заменил на родные. Все равно не горят — не спереди, ни сзади. Вот незадача. Покамест вечером выручают противотуманки, включаю их взамен габаритов. Что делать то?

ЗЫ: в догонку — на задних габритках лампочки целые, электрик на СТО что-то втыкал в пустые разъемы передка — тодысь они загорались, а вот предохранители на ховер новыми лампами — не горят. Если у Вас Н5,то в задних габаритах светодиоды,а не лампочки. Поставьте в передние обычные лампы без цоколя на 5W,всё должно заработать. Сегодня поставил обычные, без цоколя на 5 W — не горят!

Ни спереди, ни сзади. А вот отключение АКБ завтра попробую. Габаритки заработали! Предохранители на ховер достаточно пощелкать ключом зажигания, помощь АКБ не понадобилась.

Всем большое спасибо предохранители на ховер советы и консультации. Изначально машину делали только в Предохранители на ховер, но уже в апреле года была налажена сборка в подмосковной Гжели. Российский VIN расположен под капотом, на моторном щитке слева, китайский выбит на раме, за задним правым колесом, при регистрации его вписывают просто как номер рамы. Наша сборка, к сожалению, отличается не предохранители на ховер лучшую сторону.

Кузовные детали плохо подогнаны, и уже в сервисе приходится доделывать машину, ликвидируя неприемлемо большие зазоры. Бывали случаи, когда из-за халтурной сборки в салоне появлялись течи по проемам задних дверей и крышки багажника. Самой большой проблемой было появление ржавчины под накладкой пятой двери из-за неудачной конструкции последней.

Но ее изменили уже при первом рестайлинге. Металл кузова не оцинкован, но при должном уходе худо-бедно держится.

Интерьер

Садясь внутрь машины, не теряешь ощущение «европейского духа», который становится заметен еще снаружи. Удобные кресла с хорошей боковой поддержкой, трехспицевой многофункциональный руль и вынесенная ближе к консоли рукоять управления трансмиссией — то, чем машина однозначно сможет заинтересовать молодого покупателя. Здесь нет попыток изобразить нетривиальный дизайн — помилуйте, за этим мы бы обратились к французам и итальянцам. Салон Haval H6 больше близок к Германии: вроде бы все и просто и в то же время функционально, и находится на своем месте.

В духе современности центральное место занял экран мультимедийной системы. Здесь нет никаких претензий: все удобно, понятно и сразу попадает под руку. Другое дело — блок управления салонным климатом: из-за перенесенной вперед с центрального тоннеля рукояти КПП или селектора автоматической трансмиссии пользоваться им менее удобно. Намек дизайнеров понятен: хозяин, почаще переключай передачи, а о комфортной температуре машина позаботится и сама.

Интерьерная подсветка салона

Накладка на пороги

Правила ухода за блоками предохранителей

На внедорожнике установлены низкопрофильные предохранители ножевого типа.

Они состоят из нескольких компонентов:

• пластикового, керамического или стеклянного корпуса;
• контактной группы;
• плавкой спирали, перегорающей при повышении электрических нагрузок.

Правила ухода за монтажными боксами состоят из нескольких рекомендаций:

• регулярно проверять и пополнять запас плавкими вставками нужных номиналов;
• устанавливать взамен сгоревшей только новую калиброванную перемычку;
• использовать только заводскую продукцию;
• соблюдать сроки и регламент обслуживания оборудования, рекомендованные изготовителем;
• не устанавливать вместо вставок проволоку, провода, монеты, гвозди и т.д.;
• не обращаться за помощью в неспециализированные мастерские.

Нарушения при замене предохранителей часто приводят к выходу из строя электрооборудования или возгоранию.

Электрика

• Снятие аккумулятора Грейт Вол Hover H3
• Как поменять батарейку в брелке Грейт Вол Hover H3
• Поменять батарейку в ключе Great Wall Hover H3 своими руками
• Заменить батарейку в пульте Грейт Волл Ховер Х3
• Заменить блок предохранителей Грейт Волл Ховер Х3
• Ремонт втягивающего реле Грейт Вол Hover H3
• Замена габаритной лампы Great Wall Hover H3
• Заменить задний фонарь Грейт Волл Ховер Х3
• Как снять заднюю фару Грейт Волл Ховер Х3
• Поменять замок зажигания Грейт Волл Hover H3
• Заменить катушку зажигания Грейт Волл Hover H3
• Снятие кнопки стеклоподъемника Грейт Волл Hover H3
• Замена лампы ближнего света Грейт Волл Ховер Х3 своими руками
• Поменять лампу в бардачке Грейт Вол Ховер Х3
• Замена ламп в габаритах Грейт Вол Ховер Х3 своими руками
• Заменить лампу в дальний свет Грейт Вол Hover H3 своими руками
• Как поменять лампу в задний ход Great Wall Ховер Х3 своими руками
• Как заменить лампу в поворотниках Грейт Волл Hover H3
• Поменять лампу в приборной панели Грейт Вол Ховер Х3 своими руками
• Поменять лампу в противотуманных фарах Грейт Вол Ховер Х3
• Поменять лампу в ПТФ Грейт Вол Hover H3
• Заменить лампу в фарах Great Wall Hover H3
• Замена лампы освещения салона Great Wall Ховер Х3
• Поменять лампу стоп сигнала Грейт Волл Ховер Х3
• Замена лампы задних фонарей Грейт Вол Ховер Х3 своими руками
• Снятие левой фары Great Wall Ховер Х3 своими руками
• Снятие моторчика стеклоподъемника Great Wall Hover H3
• Снять переднюю фару Great Wall Ховер Х3
• Снятие правой фары Грейт Волл Ховер Х3 своими руками
• Поменять предохранители Грейт Волл Ховер Х3 своими руками
• Как поменять предохранитель прикуривателя Грейт Вол Ховер Х3
• Замена противотуманных ламп Great Wall Ховер Х3
• Ремонт реле поворотов Грейт Волл Ховер Х3
• Замена реле стартера Грейт Волл Ховер Х3
• Ремонт реле стеклоочистителя Грейт Вол Hover H3
• Замена свечей зажигания Грейт Вол Hover H3 своими руками
• Установка щеток генератора Грейт Вол Hover H3
• Электросхема акпп Грейт Вол Hover H3 своими руками
• Электросхема акустической системы Грейт Вол Ховер Х3 своими руками
• Электросхема бензонасоса Грейт Вол Ховер Х3
• Электросхема блока предохранителей Грейт Вол Ховер Х3
• Электросхема блока управления двигателем Грейт Волл Hover H3
• Схема вентилятора охлаждения Грейт Вол Ховер Х3
• Схема включения бензонасоса Грейт Вол Hover H3
• Электросхема включения вентилятора охлаждения Great Wall Hover H3
• Схема включения кондиционера Great Wall Hover H3
• Электросхема включения переднего моста Грейт Волл Ховер Х3
• Схема включения стартера Грейт Волл Ховер Х3
• Электросхема включения фар Грейт Волл Ховер Х3
• Электросхема генератора Грейт Волл Hover H3
• Схема датчика давления масла Грейт Вол Ховер Х3
• Электросхема датчика кислорода Грейт Волл Ховер Х3
• Схема датчика охлаждающей жидкости Грейт Волл Hover H3
• Схема датчика скорости Great Wall Ховер Х3
• Электросхема датчика температуры Грейт Волл Hover H3
• Схема датчика уровня топлива Грейт Волл Ховер Х3
• Схема двигателя Great Wall Ховер Х3
• Схема дворников Грейт Волл Hover H3
• Электросхема зажигания Great Wall Hover H3
• Электросхема замка зажигания Грейт Вол Ховер Х3
• Электросхема звукового сигнала Great Wall Hover H3
• Схема инжектора Great Wall Ховер Х3 своими руками
• Электросхема карбюратора Great Wall Hover H3 своими руками
• Электросхема корректора фар Great Wall Ховер Х3
• Схема освещения салона Грейт Волл Hover H3
• Электросхема отопителя Грейт Волл Hover H3
• Электросхема охлаждения двигателя Great Wall Hover H3
• Электросхема панели приборов Great Wall Hover H3
• Схема передних фар Great Wall Hover H3
• Электросхема печки Грейт Волл Ховер Х3
• Схема приборной панели Great Wall Ховер Х3
• Схема проводки Грейт Вол Ховер Х3
• Схема противотуманных фар Грейт Волл Hover H3 своими руками
• Схема реле бензонасоса Great Wall Hover H3
• Электросхема реле давления Great Wall Hover H3
• Электросхема реле поворотов Great Wall Ховер Х3 своими руками
• Электросхема реле регулятора Great Wall Ховер Х3
• Схема реле стартера Грейт Волл Ховер Х3 своими руками
• Схема системы впрыска Great Wall Ховер Х3
• Схема системы зажигания Грейт Вол Ховер Х3 своими руками
• Схема системы кондиционирования Грейт Волл Hover H3
• Схема системы охлаждения Great Wall Hover H3 своими руками
• Электросхема системы управления двигателем Грейт Вол Ховер Х3
• Электросхема стартера Грейт Вол Ховер Х3
• Схема стеклоочистителя Грейт Вол Ховер Х3
• Электросхема стеклоподъемников Грейт Волл Hover H3 своими руками
• Электросхема стоп сигналов Грейт Вол Hover H3 своими руками
• Электросхема топливного насоса Грейт Вол Ховер Х3
• Схема топливной системы Грейт Вол Ховер Х3
• Схема тормозной системы Грейт Вол Ховер Х3
• Электросхема центрального замка Грейт Волл Ховер Х3
• Схема щитка приборов Грейт Волл Ховер Х3
• Схема эбу Грейт Волл Ховер Х3 своими руками
